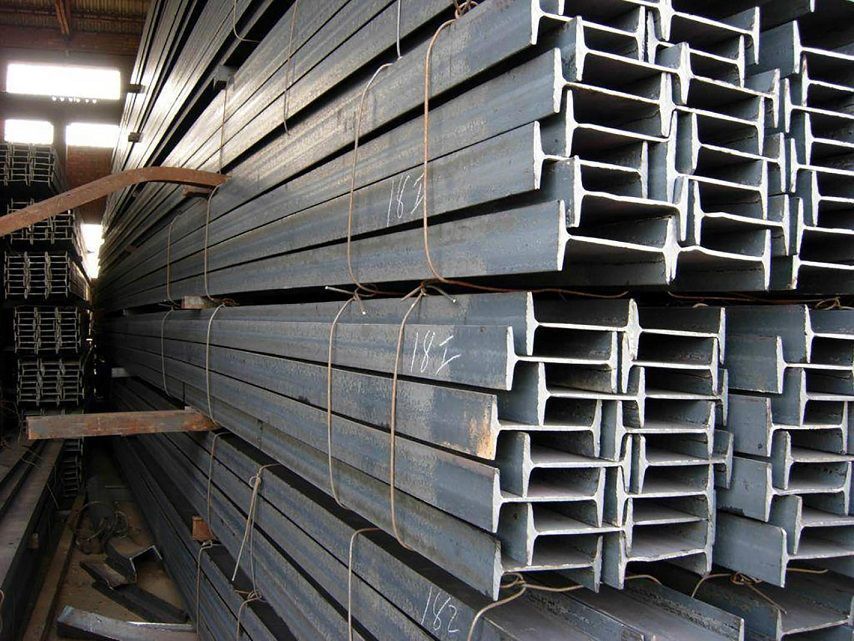

Балка двутавровая (двутавры стальные) – один из наиболее распространённых типов фасонного проката. Форма сечения металлоизделия имеет букву «Н». На данный момент на рынке возможно найти двутавры произведенные по следующим стандартам:

• ГОСТ 8239-89 (отменен)
• ГОСТ 19425-74 (действует)
• ГОСТ 26020-83 (отменен)
• СТО АСЧМ 20-93 (отменен)
• ГОСТ Р 57837-2017 (действует с 01.05.2018)

Двутавровые балки по ГОСТ Р 57837-2017 производятся из сталей С245, С255, С345, С355, С390, С440 в соответствии с ГОСТ 27772.

Основные марки сталей, используемые в двутавровых балках: Ст3кп, Ст3пс, Ст3сп, Ст4пс, Ст5сп, 09Г2С

Производство двутавра возможно по двум технологиям, методом горячей прокатки и сварным способом.

Горячекатаная балка производится следующим образом: заготовленную для прокатки сталь расплавляют до жидкого состояния, после чего разливают в формы. Далее металл остывает, и его прокатывают через специальный стан с нагретыми валами, после чего прокат остывает и перевозится на склад.

Если Вам необходимы балки и двутавры Вы можете купить их у нас с доставкой, воспользовавшись формой ниже.

В соответствии с назначением двутавровые балки по ГОСТ Р 57837-2017 подразделяются на следующие классы и маркируются буквами:

• Б – балочный (нормальный/обыкновенный) профиль для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля больше, чем ширина полок.
• Ш – широкополочный — профиль для элементов строительных конструкций, которые работают преимущественно на изгиб; ширина полок у двутавра типа Ш больше, чем у двутавра типа Б аналогичной высоты.
• К – колонный — профиль для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; высота профиля равна или близка ширине полок
• С — свайный — профиль для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; профиль со значительной несущей способностью; высота профиля равна или близка ширине полок; толщина стенки и полки равны или близки по значению
• ДБ, ДК — дополнительных серий

Также в соответствии с назначением двутавровые балки по ГОСТ 19425-74 подразделяются на следующие классы и маркируются буквами:

• М — монорельсовые — применяются в промышленностях и строительстве для обеспечения подвесных путей для талей.
• С — специальная — для армирования шахтных стволов

Двутавры балочные по ГОСТ Р 57837-2017

• Двутавры балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 100 до 710 мм, шириной полки (b) от 55 до 262 мм .
• Стенка балочного профиля (s) толщиной от 3,8 до 17 мм.
• Полка двутавра (t) толщиной от 5,1 до 25 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 248,14 (см²).
• Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 194,8 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 16,512 до 397,024 тонн.
• Момент сопротивления двутавра балочного Wx по ГОСТ Р57837-2017 находится в диапазоне от 34,2 до 5625 (см³)

Если Вам необходима балка Б по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры широкополочные по ГОСТ Р 57837-2017

• Двутавры широкополочные по ГОСТ Р 57837-2017, высотой (h) профиля от 190 до 780 мм, шириной полки (b) от 149 до 319 мм
• Стенка балочного профиля (s) толщиной от 5 до 38 мм.
• Полка двутавра (t) толщиной от 7 до 64 мм, при этом площадь сечения F (см²) балки варьируется от 31,11 до 660,25 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 24,4 до 518,3 (кг за погонный метр).
• Допустимая нагрузка на сечение балки варьируется от 49,776 до 1056,4 тонн.
• Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 218,9 до 15797,1 (см³)

Если Вам необходима балка Ш по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры колонные по ГОСТ Р 57837-2017

Двутавры колонные — это колонные профили (К) имеют отношение ширины полок к высоте, близкое  1:1,  что  придает  им   устойчивость  относительно  оси  y

• Двутавры колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 147 до 668 мм, шириной полки (b) от 149 до 435 мм
• Стенка балочного профиля (s) толщиной от 6 до 96 мм
• Полка двутавра (t) толщиной от 8,5 до 155 мм, при этом площадь сечения F (см²) балки варьируется от 34,17 до 1696,33 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 26,8 до 1332 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 54,672 до 2714,128 тонн
• Момент сопротивления колонного двутавра Wx (см³) находится в диапазоне от 186 до 28508,2 (см³)

Если Вам необходима балка К по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры свайные по ГОСТ Р 57837-2017

• Двутавры свайные по ГОСТ Р 57837-2017, высотой (h) профиля от 128 до 400 мм, шириной полки (b) от 118 до 408 мм
• Стенка балочного профиля (s) толщиной от 9 до 30,3 мм
• Полка двутавра (t) толщиной от 9 до 30,4 мм, при этом площадь сечения F (см²) балки варьируется от 32,38 до 283,97 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 56,2 до 196,8 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 51,808 до 454,352 тонн
• Момент сопротивления свайного двутавра Wx (см³) находится в диапазоне от 498,2 до 3544,5 (см³)

Если Вам необходима балка С по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры балочные дополнительные по ГОСТ Р 57837-2017

• Двутавры дополнительные балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 207 до 617 мм, шириной полки (b) от 102 до 257 мм
• Стенка балочного профиля (s) толщиной от 5,8 до 14,7 мм
• Полка двутавра (t) толщиной от 8,4 до 23,6 мм, при этом площадь сечения F (см²) балки варьируется от 33,87 до 178,52 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 26,6 до 140 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 54,192 до 285,632 тонн
• Момент сопротивления балочного дополнительного двутавра Wx (см³) находится в диапазоне от 249,3 до 3629,6 (см³)

Если Вам необходима балка ДБ по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные колонные по ГОСТ Р 57837-2017

• Двутавры дополнительные колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 96 до 264 мм, шириной полки (b) от 100 до 257 мм
• Стенка балочного профиля (s) толщиной от 5 до 14,5 мм
• Полка двутавра (t) толщиной от 6,6 до 24 мм, при этом площадь сечения F (см²) балки варьируется от 21,2 до 128,88 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 16,7 до 101 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 33,92 до 206,208 тонн
• Момент сопротивления двутавра колонного дополнительного Wx (см³) находится в диапазоне от 73 до 1240,1 (см³)

Если Вам необходима балка ДК по ГОСТ Р 57837-2017 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры балочные по ГОСТ 26020-83

• Двутавры балочные по ГОСТ 26020-83, высотой (h) профиля от 100 до 1013 мм, шириной полки (b) от 55 до 320 мм
• Стенка балочного профиля (s) толщиной от 3,8 до 19,5 мм
• Полка двутавра (t) толщиной от 5,1 до 32,5 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 400,6 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 314,5 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 16,512 до 640,96 тонн
• Момент сопротивления балочного двутавра по ГОСТ 26020-83 Wx (см³) находится в диапазоне от 34,2 до 12940 (см³)

Если Вам необходима балка Б по ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры широкополочные по ГОСТ 26020-83

• Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 193 до 718 мм, шириной полки (b) от 150 до 320 мм
• Стенка балочного профиля (s) толщиной от 6 до 23 мм
• Полка двутавра (t) толщиной от 9 до 36,5 мм, при этом площадь сечения F (см²) балки варьируется от 38,95 до 389,7 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 30,6 до 305,9 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 62,32 до 623,52 тонн
• Момент сопротивления двутавра широкополочного  Wx (см³) находится в диапазоне от 275 до 9210 (см³)

Если Вам необходима балка Ш по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры колонные по ГОСТ 26020-83

• Двутавры колонные по ГОСТ 26020-83, высотой (h) профиля от 195 до 431 мм, шириной полки (b) от 200 до 400 мм
• Стенка балочного профиля (s) толщиной от 6,5 до 23 мм
• Полка двутавра (t) толщиной от 10 до 35,5 мм, при этом площадь сечения F (см²) балки варьируется от 52,82 до 371 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 41,5 до 291,2 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 84,512 до 593,6 тонн
• Момент сопротивления двутавра колонного Wx (см³) находится в диапазоне от 392 до 5642 (см³)

Если Вам необходима балка К по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные балочные по ГОСТ 26020-83

• Двутавры дополнительные балочные по ГОСТ 26020-83, высотой (h) профиля от 239 до 450 мм, шириной полки (b) от 115 до 180 мм
• Стенка балочного профиля (s) толщиной от 5,5 до 7,6 мм
• Полка двутавра (t) толщиной от 8,5 до 13,3 мм, при этом площадь сечения F (см²) балки варьируется от 35,45 до 82,8 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 27,8 до 65 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 56,72 до 132,48 тонн
• Момент сопротивления балочного двутавра Wx (см³) находится в диапазоне от 295,8 до 1280 (см³)

Если Вам необходима балка Б по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры дополнительные широкополочные по ГОСТ 26020-83

• Двутавры дополнительные широкополочные по ГОСТ 26020-83, высотой (h) профиля от 300,6 до 496,2 мм, шириной полки (b) от 201,9 до 303,8 мм
• Стенка балочного профиля (s) толщиной от 9,4 до 14,2 мм
• Полка двутавра (t) толщиной от 16 до 21 мм, при этом площадь сечения F (см²) балки варьируется от 92,6 до 198 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 72,7 до 155 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 148,16 до 316,8 тонн
• Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 1000 до 3470 (см³)

Если Вам необходима балка Ш по ГОСТ ГОСТ 26020-83 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры стальные горячекатаные с уклоном полок по ГОСТ 8239-89

• Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 8239-89, высотой (h) профиля от 100 до 600 мм, шириной полки (b) от 55 до 190 мм
• Стенка балочного профиля (s) толщиной от 4,5 до 12 мм
• Полка двутавра (t) толщиной от 7,2 до 17,8 мм, при этом площадь сечения F (см²) балки варьируется от 12 до 138 (см²)
• Вес двутавров M (кг/м) находится в диапазоне от 9,46 до 108 (кг за погонный метр)
• Допустимая нагрузка на сечение балки варьируется от 19,2 до 220,8 тонн
• Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 39,7 до 2560 (см³)

Если Вам необходима балка по ГОСТ 8239-89 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Двутавры специальные по ГОСТ 19425-74

• Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 19425-74, высотой (h) профиля от 140 до 450 мм, шириной полки (b) от 80 до 150 мм
• Стенка балочного профиля (s) толщиной от 5,5 до 10,58 мм
• Вес двутавров M (кг/м) находится в диапазоне от 16,9 до 77,6 (кг за погонный метр)
• Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 102 до 1420 (см³)

Если Вам необходима балка по ГОСТ 19425-74 Вы можете купить ее у нас с доставкой, воспользовавшись формой ниже.

Наши работы

Контакты

Офис: 198095, г. Санкт-Петербург, ш. Митрофаньевское д. 10

Производство: 198095, г. Санкт-Петербург, ул. Автовская, д. 31

Оформить заказ

Балки и металлоконструкции балочного типа от завода ПСК «ТИТАН». Москва. Россия.

Одним из основных простейших конструктивных элементов зданий, является балка. Стальная балка получила широкое распространение в гражданском и промышленном строительстве, используется в междуэтажных перекрытиях, в балочных площадках, в пролетах мостов и эстакад, в виде подкрановых балок, а так же во многих других конструкциях разнообразных сооружений.

Широкое распространение достигается за счет несложной конструкции, простоты изготовления и надежности в работе. Сечение балок бывает открытое (двутавр, швеллер) и закрытое (круглые и профильные трубы, спаренные швеллера и двутавры, коробчатые балки выполненные из листового проката). По виду стенок, делятся на гофрированные, перфорированные и гибкие.

Типы балок

По своему типу балки подразделяются на прокатные и составные.

Прокатные балки в основном изготавливаются из двутавров или швеллеров и используются для перекрытия небольших пролетов обычно не более 20м, конструктивные элементы которых, ограниченны несущей способностью, что связано с особенностями номенклатуры выпускаемых прокатных профилей. Применяются в балочных клетках; перекрытиях небольших ангаров и складов, гаражей, индивидуальных домов; в качестве прогонов покрытий производственных зданий; в конструкциях эстакад, промышленных площадок и т.д. По сравнению с составными, прокатные балки более надежны в эксплуатации и менее трудоемки в изготовлении, но за счет увеличенной толщины стенок более металлоемки. Стенки прокатных балок по длине не требуется укреплять ребрами жесткости, укрепляются лишь только в местах сосредоточения приложенных сил и в опорных зонах. Благодаря отсутствию сварного шва между полками и стенкой, значительно уменьшается концентрация напряжений.

Составные балки применяются при необходимости перекрытий больших пролетов, где требуются конструкции, жесткость и несущие способности которых превышают возможности прокатных профилей. Такие балки обычно изготавливают сварными, довольно редко встречается клепаный вариант, используемый для восприятия больших динамических и вибрационных нагрузок. Наибольшее применение получили сварные балки двутаврового симметричного и несимметричного сечения, состоящие из верхнего и нижнего поясов объединенных тонкой стенкой.

Балочные металлоконструкции

При проектировании металлоконструкции балочных покрытий выбирают систему несущих балок, которая называется балочной клеткой. Балочные клетки подразделяются на три основных типа – упрощенный, нормальный, усложненный. В упрощенной балочной клетке нагрузка от настила передается непосредственно на балки, из-за небольшой несущей способности настила, балки приходится ставить часто, что рационально только при перекрытии небольших пролетов. В балочной клетке нормального типа нагрузка с настила передается сначала на балки настила, затем соответственно на главные балки, и уже с них передается непосредственно на несущие конструкции (колонны). В усложненной балочной клетке, вводятся дополнительные вспомогательные балки, располагающиеся между балками настила и главными балками передающими нагрузку на опоры. Вспомогательные балки и балки настила обычно применяют прокатные, что позволяет снизить трудоемкость изготовления балочных клеток, а главные балки могут быть как прокатные так и составными в зависимости от решаемой задачи.

Взаимное расположение балок может быть этажным, в одном уровне и пониженное. Наиболее простой и удобный в монтаже – этажный способ, при котором балки настила укладываются непосредственно на главные или вспомогательные балки, минусом является большая строительная высота конструкции. При сопряжении в одном уровне верхние полки балок настила и главных располагаются на одном уровне, на них непосредственно укладывается настил. Этот способ усложняет конструкцию опирания балок, но позволяет применять наибольшую высоту главной балки в рамках заданной строительной высоты. Пониженное сопряжение применяется в балочных клетках усложненного типа. Здесь вспомогательные балки располагаются ниже уровня пояса главной, на них поэтажно устанавливаются балки с настилом, которые располагаются выше главных балок. Такой тип сопряжения, так же как и расположение балок в одном уровне, позволяет иметь наибольшую высоту главной балки.

Генеральные размеры балочных клеток в плане и по высоте задаются проектным заданием в зависимости от архитектурных и технологических требований, сечения и узлы сопряжения балок устанавливаются расчетом. В качестве настила наиболее часто применяют стальные листы или железобетонные плиты.

Опирание и сопряжение балок

Сопряжение балок со стальными колоннами осуществляется путем опирания сверху или примыкания сбоку к колонне. Конец балки в месте опирания укрепляется опорными ребрами жесткости, которые передают реакцию с балки на опору. Опорные ребра для передачи опорных реакций приваривают к стенкам балки, торцы ребер должны быть плотно подогнаны к нижнему поясу балки или простроганы. Для правильной передачи нагрузок от балки к колонне центр опорного ребра необходимо совмещать с осью полок колонны. Шарнирное примыкание балок сбоку, по своему конструктиву не отличается от опирания на колонну.

Опирание балок на каменные или железобетонные стены, производят через специальные опорные части, которые служат для равномерного распределения давления от балки на большую площадь материала, менее прочного чем балка. При пролетах до 20м используются плоские опорные плиты, пролет 20…40м – применяют тангенциальные опорные плиты, пролеты более 40м – катковые опорные части. Опорные части изготавливают из литой или толстолистовой стали.

Сопряжение главных и второстепенных балок между собой, как было указано выше, осуществляется тремя способами, этажным, пониженным и в одном уровне. Конструктивный этажный узел наиболее простой, балка настила устанавливается на верхней полке главной балки, усиливается ребрами жесткости и закрепляется при помощи сварки или болтового соединения. Сопряжение в одном уровне и пониженное рассчитано на передачи больших опорных реакций, осуществляется путем выреза части полок и стенок вспомогательной балки с дальнейшим креплении на ребрах жесткости главной. В некоторых случаях для передачи усилия от вспомогательной балки, применяют соединительные пластины или уголки приваренные к ней, которые также крепятся на болтах или сварке через ребра жесткости к главной балке.

Стыки балок

Стыки балок различают заводские и монтажные. Заводские стыки балок выполняют в заводских условиях для объединения отправочных элементов в единую конструкцию и обусловлены недостаточной длиной проката или конструктивными требованиями проекта. Монтажные стыки используют в основном на строительных площадках для объединения отправочных элементов.

Монтажные стыки прокатных балок выполняют на листовых накладках, ширину накладок принимают на 18…20мм больше или меньше ширины полки балки, длину из расчета действующих нагрузок на сварные швы. Заводские швы таких балок осуществляют встык с полным проваром, при необходимости в местах где действует большой момент и не выполняется условие прочности, полки дополнительно усиливают накладками.

Стыки составных балок могут быть как сварные, так и болтовые. Сварные стыки возможно так же применять без накладок при соблюдении расчетной прочности в местах стыка. Без физического контроля шва такой стык выполняют косым с углом наклона скоса не более 65 градусов.

Так же повсеместно применяются болтовые монтажные соединения, по сравнению со сварными обладают более высоким качеством исполнения, меньшей трудоемкостью монтажа, простотой замены, выполняются при помощи накладок располагающихся на поясах и стенках стыкуемых балок.
