      Высота дымохода над крышей: расстояние трубы над коньком, какая должна быть высота над кровлей дома, на сколько печная труба выступает, расчет

      Содержание

      расстояние трубы над коньком, какая должна быть высота над кровлей дома, на сколько печная труба выступает, расчет

      Содержание:

      Правильное расстояние от конька крыши до дымохода
      Технологические требования высоты трубы относительно конька
      Графический и математический способ определения высоты дымохода
      Какая должна быть высота дымохода на кровле
      Какие нюансы стоит учитывать при планировке дымохода

      Правильно построенный дом, у которого все составляющие работают как единое целое, можно сравнить с живым организмом. Несоблюдение строительных норм в процессе возведения стропильной системы, так или иначе, повлечет за собой последующие затруднения в эксплуатации дома, а иногда и повреждения кровли. Чтобы не допустить в будущем таких последствий, нужно разобраться в правильности расчетов высоты дымохода над крышей, а также в том, как их осуществлять – об этом, собственно, и пойдет речь в этой статье.


      Правильное расстояние от конька крыши до дымохода

      Недочеты в определении высоты дымохода относительно конька крыши могут стать причиной возникновения больших проблем.

      Некорректные просчеты влекут за собой снижение силы тяги, а также задымление помещения, что становится сильной угрозой для жизни человека.


      Если не следовать требованиям высоты трубы над коньком крыши, коньковое ребро, скорее всего, станет преградой для нормального циркулирования воздушных потоков, поэтому полноценный отвод отработанных газов не будет осуществляться должным образом.

      Технологические требования высоты трубы относительно конька

      Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

      В соответствии с техническими нормами:

      • Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
      • Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
      • Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
      • Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
      • Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

      Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.


      Для этого потребуется:

      • На схеме параллельно плоскости земли начертить прямую линию.
      • От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
      • В образованной точке чертим новую горизонтальную плоскость.
        Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

      По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

      Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

      Графический и математический способ определения высоты дымохода

      Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

      Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.


      Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

      Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

      В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину. Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

      Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

      Какая должна быть высота дымохода на кровле

      В случае использования математического метода определения высоты трубы над крышей дома, понадобится воспользоваться тригонометрическими формулами.

      Порядок вычисления в данном случае будет таковым:

      • Сначала при помощи лазерного нивелира определяют ширину дома, его высоту в коньке, не забывая о высоте стен и кровли. Если такового приспособления нет, можно воспользоваться простой рулеткой. Таким же образом определяют высоту стены и фронтона, величины которых впоследствии потребуется сложить.
      • Теперь замеряем промежуток от центра дома до центра проектируемого дымохода.
      • Чертим схему нашего строения с той стороны, на которой располагается фронтон, в приемлемом для нас масштабе – как правило, берется 1:100. Таким образом, в будущем можно будет обезопасить себя от совершения ошибок во время перевода величин.
      • Указываем на чертеже центр дымоотводящего канала.
      • Далее через конек прочерчиваем дополнительную линию в горизонтальной плоскости. Она должна пересечься с центром дымохода.
      • Используя транспортир, отмечаем вниз 10º в точке, отвечающей за коньковое ребро. Имея направление, чертим линию до пересечения с осью дымоотводящего канала.
      • Теперь у нас есть прямоугольный треугольник, катет которого можно вычислить по формуле a = b × tgα.


      По этой формуле: а – величина, по которой труба должна располагаться ниже конькового хребта; b – отрезок от центра дома до центральной части дымаря; α = 80º (90º — 10º, первая цифра – прямой угол, а вторая – угол, который указан в строительных нормах, начинающий свой отсчет от линии горизонта).

      В итоге мы имеем величину, которую нужно вычесть из всей высоты дома (до самого конька). Стоит помнить о том, что полная высота дымохода должна равняться 500 см, а наименьшее расстояние от кровельного материала до устья – как минимум, 50 см.

      Если полученные размеры соответствуют строительным нормам, можно считать, что такой метод расчета оказался верным, и можно переходить к установке дымохода в определенное место.

      Какие нюансы стоит учитывать при планировке дымохода

      Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.


      То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

      • интерьер помещения;
      • разновидность дымохода;
      • количество этажей;
      • удобство установки дымаря;
      • возможности доступа для профилактических работ;
      • тип материала, применяемого во время постройки стен и системы стропил;
      • число подключаемых элементов к одному дымоотводу.

      Стоит отметить, что согласно правилам обустройства отопительных систем в частных домах, к одной дымовой трубе возможно подсоединять лишь один агрегат. И лишь в особых случаях разрешается осуществлять отвод отработанных газов по одной трубе от двух печей. При этом для корректного функционирования системы, внутри нужно устанавливать рассечку.


      Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

      Исходя из конструкции, дымоходы бывают таких разновидностей:

      • Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
      • Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
      • Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

      Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.


      Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

      Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

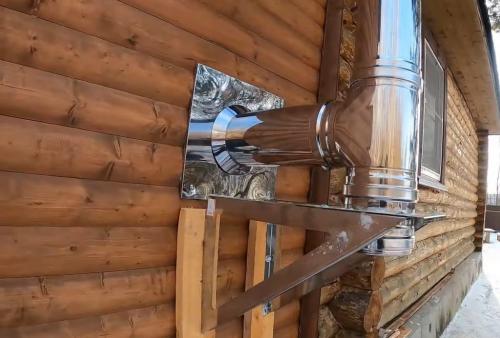

      В любом случае делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.


      Стоит знать, что стояки в стенах из пеноблоков или силикатного кирпича, должны возводиться лишь из простого красного кирпича без пустот. Об этом сказано в требованиях по пожарной безопасности. Там же указываются и промежутки от дымоходов до возгораемых элементов.

      Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.


      Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

      Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.



      Высота дымохода относительно конька крыши: методика расчета

    • Технологический регламент расчета высоты дымохода над коньком крыши
    • Методика расчета
      • Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м
      • Высота, когда расстояние между ними более 3 м
    • Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета
      • Графическая методика
      • Математическая методика

      Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

      Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

      Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

      Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

      Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

      Технологический регламент расчета высоты дымохода над коньком крыши  ↑

      Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

      Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

      •  не меньше 50 см – над поверхностью плоской крыши;
      • не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
      • больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
      • вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

      В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

      На заметку

      Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

      Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала  обеспечивает:

      • наибольшее расстояние между ее устьем и дном колосника;
      • конек не преграждает путь воздушным потокам;
      • гарантирует минимальные затраты на строительство канала, по которому отводится дым.

      Методика расчета ↑


      Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м  ↑

      В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

      •  На схеме проводят линию, параллельную основанию.
      • В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
      • Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

      Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

      Рекомендуем

      Профессионалы категорически не рекомендуют завышать размер наружного отрезка дымового канала. При сильном напоре ветра высокая труба может опрокинуться. Если же в силу каких-то технических причин приходится формировать высокий участок дымохода над кровлей, его укрепляют растяжками.

      Высота, когда расстояние между ними более 3 м ↑

      Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

      Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

      Внимание

      Установка дымовой трубы возможна только при условии, что расстояние между предполагаемым уровнем колосниковой решетки и запланированным выходным отверстием не меньше 5 м.

      Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

      Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

      Графическая методика ↑

      В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

      • На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
      • Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.

      • Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
      • Отсеченный отрезок и дает искомую величину.
      • Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
      • Остается проверить удовлетворяет ли полученное значение строительным нормативам.

      Рекомендуем

      Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

      Математическая методика ↑

      Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

      • Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
      • На схеме отмечают ось симметрии дымохода.
      • Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
      • Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.

      • Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:
      • a – расстояние от конькового хребта до устья трубы;
      • b – расстояние от оси симметрии дома до оси симметрии дымохода
      • в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

      Важно

      Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

      Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

      © 2022 stylekrov.ru

      Какая должна быть оптимальная высота дымохода над крышей дома

      • Как выбрать конструкцию дымовой трубы
      • Устройство правильного дымохода
      • Определяем высоту трубы
      • Графический метод оправления высоты
      • Устройство вентиляции в жилом доме
      • Конструкции дымоходов
      • Рекомендации по устройству и обслуживанию

      Прежде чем начать строить дом, нужно выбрать проект или заказать разработку индивидуального. Чтобы  построить даже небольшое дачное строение, нужно знать, как это сделать.К устройству дымохода нужно подойти ответственно, предварительно важно определить правильно высоту трубы над крышей. Актуально познакомиться соСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», этот документ регламентирует нормы проектирования этих разделов проекта.

      Как выбрать конструкцию дымовой трубы



      Чтобы дым от продуктов горения выходил наружу, нужно создать тягу. Она возникает за счет разницы температуры горячего воздуха в печи и наружного. Нагретый воздух, попадая вверх, начинает остывать, из-за перепада давления в трубе начинается его движение, это и есть тяга.

      Чтобы отопительные системы функционировали нормально, и получался высокий КПД, нужно рассчитать  высоту дымохода над крышейи его сечение. Большое просвет в трубе создаст сильную тягу, быстрое остывание воздуха и образование конденсата. Это нежелательно для отопительной системы.

      Если увеличив высоту трубы и соответственно сделать ее сечение меньше, это увеличит тягу, холодного воздуха будет поступать много, что приведет  к излишним потерям тепла. Печь или котел придется топить долго и использовать много топлива для  нагрева.

      Устройство правильного дымохода

      Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов –  СНиП41-01-2003 и СП 7.13130-2009.

      Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.

      Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.

      Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:

      • 140×140 – при тепловой мощности меньше 3,5 кВт;
      • 140×200 –при мощности 3,5 – 5,2 кВт;
      • 140×270 – при ее значении 5,2 – 7 кВт.

      У круглых дымовых труб  сечение по площади должно соответствовать размерам прямоугольных каналов.

      Определяем высоту трубы

      Рассмотрим, что указывает СНиП для определения высоты трубы дымохода над крышей.  Она равна:

      • У плоской бесчердачной кровли высота дымохода над ее покрытием  не может быть менее 50 см;
      • на такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см;
      • при нахождении трубы на крыше в месте, расположенном ближе 1,5 метровпо горизонтали от центра конька, высота дымохода над коньком крыши потребуется 50 см и выше;
      • расположение дымохода на 1,5 – 3,0 метра от центра кровли по горизонтали потребует высоты трубы в ровень или незначительно выше конька;
      • если дымоход выходит на кровлю близко к ее краю и удален от коньковой точки дальше 3,0 метров, его высоту определяет линия, проведенная из точки конька  к дымоходу под углом 100 вниз от горизонта.
      • при нахождении рядом со строящимся зданием других высоких строений, дымоходдолжен выступатьнадсамой высокой его точкой. Если вблизи есть сооружения с более высокой верхней отметкой, насаждения, используют расчет по линии в 450 к горизонтали, построенной из наивысшей точки к трубе. Ее верх не может бытьрасположен ниже этой линии.

      Графический метод оправления высоты

      Имея простую конструкцию кровли, можно попытаться графически определить, какая высота трубы над крышей будет самой подходящей.

      Для начала нужно вооружиться карандашами, бумагой, линейкой. В масштабе прорисовываем проекцию скатной кровли. Отмечаем точку  расположения конька. Далее наносим ось расположения дымохода, горизонтальной линией обозначаем положение коньковой точки кровли.

      Измеряем расстояние междуними. Если оно меньше 3 м, прорисовываем дымоход выше коньковой точки на 50 см (используя масштаб вашего чертежа), измерив всю высоту от поверхности кровли до верхней линии трубы, получим длину дымовой трубы над кровлей, применив масштаб, определим ее реальную высоту.

      Если труба расположена дальше 3 метров от конька, чертеж придется усложнить. От горизонтали, проходящую через вершину конька, вниз откладываем линию под углом 100.  Ее место пересеченияс осевой линией дымохода и будет означать ее верхний срез. Далее придется измерить это расстояние и перевести его в реальную величину, использую выбранный масштаб.

      Устройство вентиляции в жилом доме

      При установке отопительного котла для обогрева жилого дома должна быть обеспечена вентиляция помещения, где он расположен. Поможет определить высоту вентиляционной трубы над крышей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет ее высоты ведется аналогично определению высоты дымохода. Учитывается ее расположение относительно конька, конструкция кровли, расположение рядом высотных зданий, других конструкций.

      Высота трубы в многоквартирном доме

      Какой должна быть высота вытяжной трубы над крышей, если рядом расположен дымоход? Вентиляционная вытяжка должна быть ниже дымоотводной трубы, чтобы исключить попадание дыма в помещение. Нельзя допускать расстояние между вентиляционной и дымовой шахтами меньше 5 м.

      Конструкции дымоходов

      Чтобы отопительная система работала эффективно, нужно правильно выбрать конструкцию дымоотводящих каналов. Наиболее используемыми являются:

      • кирпичный, самый прочный, теплоемкий. Недостаток – сложность в изготовлении;
      • асбестоцементный, недорогой, легкий по весу и в установке, но теряет тепло;
      • стальной одноконтурный, недорогой, легкий вес, но не теплостойкий и недолговечный;
      • стальной в два контура, изготовлен из двух труб с промежуточным утеплителем, хороший современный вариант;
      • керамический, состоит из огнеупорной керамики, утеплителя и защитного слоя бетона. Неплохой вариант, но тяжелый.

      Рекомендации по устройству и обслуживанию

      Расстояние от деревьев и зданий

      При строительстве дымохода следует учитывать следующее:

      • при кладке кирпичного дымохода швы должны быть герметичны, внутренняя поверхность следует делать ровной и гладкой;
      • для снижения нагрузки кирпичной конструкции на основание в чердачном помещении необходимо делать переход на более легкие трубы;
      • выбирая сечение дымохода и размер его внутреннего прохода, следует учитывать характеристики отопительного оборудования, его мощность;
      • металлические и асбестовые трубопроводы устанавливают вертикально;
      • чтобы работа дымовой трубы была эффективной, ее необходимо чистить от сажи постоянно;
      • для недопущения попадания в систему насекомых, птиц или осадков, допускается установка защитных колпаков на трубу;
      • при использовании дымовых труб выше 1,2 м необходимо укреплять их дополнительными элементами.

      Осознав, насколько важно определить  высоту трубы над коньком крыши дома, можно сделать правильный выбор этого параметра. Это обеспечит удобное и комфортное существование в новом доме.

      Видео:

      Какой высоты должен быть дымоход?

      Камины могут стать прекрасным украшением практически любого дома. Они бывают разных стилей: от прямых и строгих ультрасовременных версий до более экстравагантных царственных моделей. С деревенскими вариантами кирпича и раствора их можно настроить так, чтобы они подходили практически к любому стилю дома.

      Предварительное исследование покажет вам, что эти конструкции не только бывают разных стилей, но и могут быть изготовлены из различных материалов, таких как кирпич, металл и плитка, и это лишь некоторые из них.

      В общем, вы можете ожидать, что камин будет состоять из топки — это область, в которой горит огонь — кожуха для украшения, предметов безопасности, таких как решетки и кочерги, а также дымохода и дымохода, чтобы выводить весь этот дым наружу.

      Последняя из этих частей является самой загадочной из каминов, так как их часто неправильно понимают и почти невозможно осмотреть. Что еще хуже, это также самая известная часть камина, которую трудно обслуживать и чистить – это проблема, учитывая, что эта часть будет находиться под самыми коррозионными элементами!

      Хотя у вас может возникнуть много вопросов о дымоходах, один из наиболее актуальных, вероятно, «Какой высоты он должен быть?» Прежде чем ответить на этот вопрос, лучше сначала рассмотреть, как работают эти важные части камина.

      Как работает дымоход?

      Сами дымоходы берут свое начало еще в древнеримских обществах, которые использовали трубы для удаления дыма из пекарен. Они были в больших жилищах по всей Европе, но только в 16 веке их начали находить в жилых районах.

      Проще говоря, основная задача дымохода — отводить горячие газы и дым из камина, топки или плиты и выбрасывать их в окружающую атмосферу. Эти конструкции расположены вертикально, поэтому газы могут эффективно удаляться из основной зоны горения.

      Внутреннее пространство, куда выходят дым и газы, называется дымоходом и часто является основной областью деятельности трубочистов. Хотя этот дымоход не встречается в старых дымоходах, он был необходим во всех домах после 1950-х годов, поскольку он защищает сам дымоход от коррозионно-активных элементов, исходящих от дыма и газа.

      Дымоход и дымоход могут состоять из множества различных элементов, наиболее распространенными из которых являются плитка, бетон и металл. Основной механизм использования основан на относительном давлении изнутри наружу. Как предполагалось, температура воздуха внутри дымохода намного выше, чем окружающий воздух.

      Это повышение температуры приводит к более высокой степени добавления энергии к воздуху, что делает его намного менее плотным, чем более холодный воздух снаружи дома. Это может создать всасывание, когда дым вытягивается из дома естественной тягой. Общая высота дымохода влияет на величину создаваемой тяги: чем выше дымоход, тем больше тяга.

      Правила высоты дымохода

      Как и предполагалось, если дымоход слишком короткий, он будет страдать от плохой тяги — это результат недостаточного внутреннего давления, создаваемого для его вытеснения наружу. Однако слишком высокие дымоходы также могут иметь некоторые проблемы.

      Слишком высокий дымоход может привести к тому, что нагретый воздух перестанет охлаждаться к тому времени, когда он достигнет вершины дымохода. Это может создать отрицательное давление внутри дымовой трубы, которое выталкивает дым и другие газы обратно в дом.

      Чтобы получить правильную высоту, многие инженеры создали формулу для точного создания дымохода правильного размера. Зная молекулярную массу выбрасываемого газа и предполагая, что такие вещи, как потеря тепла и трение, низки, необходимо знать лишь несколько других элементов.

      Несмотря на то, что данное руководство выходит за рамки этого руководства, по этой формуле должны быть рассчитаны такие факторы, как гравитационное ускорение, средняя температура внутри дымохода, высота дымохода и другие факторы. Для непрофессионала есть несколько эмпирических правил, которые можно использовать, чтобы выяснить очень близкое приближение к тому, какой высоты должен быть дымоход.

      Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Приблизительно это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, а также должен быть как минимум на 2 фута выше любой части здания, которая находится в пределах 10 футов от дымохода.

      В идеале, вы хотите, чтобы дымоход был самой высокой точкой в ​​​​доме. Слишком высокий козырек дома может привести к тому, что он будет конкурировать с дымовой трубой за давление воздуха, что снизит его эффективность.

      Проблемы и проблемы с дымоходом

      Хотя соблюдение правильной высоты дымовой трубы максимизирует эффективность вашего камина в удалении опасных газов и дыма, это не единственное, о чем вам нужно беспокоиться, когда речь идет о воздушном потоке. Твердое топливо, такое как древесина и уголь, производит большое количество креозота, который может просачиваться в стенки дымохода.

      Это может привести к накоплению в ходе многократного использования, что приведет к ограничению сквозняков. Это приводит к очевидному выводу, что дым не сможет эффективно покинуть камин. Наиболее опасно то, что этот креозот может воспламениться, вызвав пожар в дымоходе.

      Этот огонь может гореть намного горячее, чем дымоход и дымоход. Разъедающее воздействие, которое это может вызвать, сравнимо с противоположной, но столь же разрушительной силой снаружи. Влага может просочиться в кирпичи каменных каминов и замерзнуть за зиму.

      Этот процесс разрушает раствор, что приводит к отслаиванию и ослаблению кирпичей. Это может привести к утечкам, которые снижают эффективность дымохода, а также являются потенциально опасными. Чтобы смягчить эти проблемы, рекомендуется следовать определенному графику обслуживания, чтобы поддерживать дымоход в отличной форме.

      Также настоятельно рекомендуется приглашать сертифицированного трубочиста к вам домой для ежегодного осмотра, так как он сможет обнаружить потенциальные проблемы своим наметанным глазом намного быстрее, чем большинство людей. Более современные материалы, конструкции и источники топлива также могут быть добавлены к новой установке дымохода и камина, которые требуют гораздо меньшего обслуживания.

      Заключительные мысли

      Высота дымохода важна, потому что она определяет эффективность, с которой ядовитый воздух, образующийся при горении, может покинуть здание. Слишком короткий может означать, что внутреннего давления недостаточно для преодоления внешнего давления, а слишком высокий может создать отрицательный воздушный пузырь, который толкает поднимающиеся газы и дым обратно вниз.

      Неправильный уход за дымоходом и камином может создать дополнительные проблемы с тягой в виде накопления креозота, воспламенения в дымоходе и отслаивания кирпичей. Если вы пытаетесь определить высоту дымохода, воспользуйтесь правилом 2 фута, 10 футов, 3 фута. Дымоход должен простираться не менее чем на 3 фута от его отверстия и быть на 2 фута выше, чем что-либо в 10 футах вокруг него.

      Трубочист и инспекция

      Принимая во внимание все обстоятельства, наиболее важной задачей для домовладельцев является надлежащая чистка и инспекция дымоходов. Неважно, насколько высок или короток ваш дымоход, потому что проблемы с тягой возникают чаще, чем если вы не поддерживаете чистоту дымохода.

      В этом случае вам следует нанять сертифицированных специалистов, которые смогут осмотреть ваш дымоход и очистить креозот, который может заблокировать дымоход и вызвать серьезные проблемы с курением.

      В компании Vertical Chimney Care последние 30 лет мы поддерживаем чистоту в Чикаго и пригородах, и благодаря нашему профессионализму мы являемся самой надежной компанией по обслуживанию дымоходов на Среднем Западе. Свяжитесь с нами, чтобы поговорить со специалистом!

      высота дымохода рядом с палубой
