Устройство водостоков с крыши: Устройство водостока со скатных крыш: двускатной, вальмовой и многоуровневой

водосточная система, желоба на кровле, ливневой водоотвод

Содержание:

Виды водостоков
Системы наружного типа
Желоба и трубы для слива воды
Сечение водосточной трубы
Материал для изготовления водосточной системы
Особенности установки желобов
Технологические этапы устройства системы
Монтаж системы водостока скатной крыши

Водосточной системе строения отводится далеко не последняя роль. Она делает завершенным внешний вид здания и выполняет предназначенную функцию — сбор и отвод талых и дождевых вод и со скатной крыши, и с пологой. При этом вода отводится не только с кровли, но и от других элементов строения, например, от стен и фундамента. Правильно сделанный отвод воды с крыши позволит избежать разрушения фундамента здания и отмостки.

Виды водостоков

Системы водоотвода с крыши классифицируются по определенным признакам:

• Организация водостока. Согласно этому признаку система может быть внутренней и наружной. В первом случае она встраивается в стены дома или внутри помещения, второй вид предполагает крепление элементов водостока на фасадах строений. Наружный водосток может использоваться для всех крыш со скатами, внутренний водосток на скатной крыше не устанавливается, он предназначен для организации сбора и отвода воды только на плоских перекрытиях.
• Материал изготовления. Водосточная система может быть выполнена из пластика или металла.
• Способ соединения элементов. Так как система состоит из нескольких элементов, то для их соединения необходимо использовать или специальный клеевой состав или резиновые уплотнители. Только в этом случае ливневые системы водоотведения с крыши могут быть надежно герметизированы.

Системы наружного типа

Наружные водосточные системы представляют собой элементы для свободного движения воды, расположенные на фасаде здания. Конструкция водостока подбирается в соответствии с конструктивными особенностями здания.

Устройство водосточной системы кровли наружного типа предполагает наличие следующих элементов:

• Желоб, который устанавливается с определенным уклоном.
• Воронка для приема воды, стекающей по желобам.
• Сливная труба, направляющая поток воды вниз.

При установке воронок важно выдержать расстояние между ними 20-25 см, причем для нормального функционирования на одну воронку должно приходиться до 10 метров желоба.

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

• Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
• Парапетные желоба монтируют между парапетными стенами.
• Разжелобковые элементы предназначены для направления воды к парапетным желобам.

Помимо этого желоба могут быть следующей формы:

• Полукруглые элементы — это самый популярный вариант.
• Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
• Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму. При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию.

Сечение водосточной трубы

Форма сечения водосточной трубы зависит от общей площади сбора воды, причем соотношение площади и диаметра трубы регламентируется соответствующим нормативным документом.

Согласно ГОСТ площадь сбора воды более 200 м² подразумевает использование системы с квадратным сечением.

Для поверхностей малой площади диаметр водосточной трубы подбирается по следующей схеме:

• Площадь сбора воды менее 30 м² должна оснащаться системой, сточная труба которой имеет диаметр 8 см.
• Для площади, не превышающей 50 м² , достаточно установить водосток с трубой сечением 9 см.
• Если площадь не превышает 125 м², то водосток должен иметь трубу диаметром 10 см.

Независимо от формы и размера все трубы крепятся с помощью хомутов и штырей. Эти элементы чаще всего изготовлены из металла, поэтому перед установкой их необходимо обработать антикоррозийным средством.

Материал для изготовления водосточной системы

В большинстве случаев водостоки со скатной кровли изготовляются из аналогичного материала, что и кровля. Основными материалами для этой цели можно назвать следующее:

• Жесть с покрытием цинка.
• Жесть с цинковым покрытием и дополнительным защитным слоем полимера.
• Медь или алюминий.
• Пластик.

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

• При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
• Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок. Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
• Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
• Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.

Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

• Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
• Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
• Холодная сварка — это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

• Для начала определяют длину желобов, для этого следует здание по периметру.
• Затем отмечаются места, где планируется размещение воронок.
• Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
• Далее выполняют крепление воронок.
• После этого желоба укладывают в установленные держатели.
• Теперь необходимо закрепить соединения водосточной системы. На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
• Завершением работы является установка труб, угловых элементов и заглушек.

Выполняя соединение желобов, следует помнить, что торцы не должны плотно прилегать друг к другу, необходимо обязательное наличие температурного зазора. Особое внимание в этом плане нужно уделить металлическим элементам.

Монтаж системы водостока скатной крыши

Выбрав материал для водосточной системы, и рассмотрев этапы устройства водостока со скатных крыш, можно переходить к непосредственной установке элементов.

Началом работы можно назвать установку воронок, но это лишь в том случае, если эти элементы крепятся непосредственно на кровлю с использованием кронштейнов или других крепежных приспособлений. Когда по инструкции предполагается крепление воронок к желобам, работу следует начинать с крепления кронштейнов.

При выполнении подобных действий необходимо выдерживать расстояние между креплениями и создать определенный угол наклона. Для этого после установки первого крепления, который будет расположен на самом большом расстоянии от воронки, к нему привязывают один конец веревки. Другой ее конец фиксируют на воронке. По этому ориентиру устанавливают остальные крепежные элементы.

Установив держатели, начинают непосредственное устройство желобов на кровле. Начальной точкой установки должна стать воронка. Места, где стыкуются кромки, необходимо тщательно загерметизировать, выбрав один из подходящих вариантов.

При наличии выступающих углов здания необходимо использовать специальные угловые элементы, форма которых упрощает соединение желобов в сложных местах.

Открытые торцы желобов закрывают, используя специальные заглушки.

На последнем этапе устройства водосточной системы занимаются установкой сливных труб, приняв за начальную точку закрепленную воронку. В процессе установки стоит контролировать минимальное расстояние от стены до трубы. Сливные элементы крепят к стенам с помощью хомута и муфты, располагая их с шагом 2 метра.

Установка сливных труб должна проводиться по следующим правилам:

• Крайняя точка сливной трубы должна располагаться на расстоянии 30 см от поверхности отмостки.
• При установке линейного водостока от отмостки до сливного элемента трубы должно быть расстояние не меньше 15 см.

Если в процессе монтажа водосточной системы возникла необходимость резки элементов, то следует придерживаться таких рекомендаций:

• Металлические изделия не следует резать болгаркой, так как при этом нарушается слой, защищающий металл от коррозии. Чтобы избежать возникновения такой проблемы, лучше воспользоваться ножницами по металлу.
• Для резки пластиковых элементов водостока вполне подойдет ножовка по металлу или болгарка. Выполняя какие-либо действия с элементами из пластика, необходимо контролировать температурный режим, так как с таким материалом можно работать только при плюсовой температуре.

Устройство водоотвода крыши | Расчет водосточной системы

• Главная
• Строим дом
• Своими руками
• Крыша

В ходе строительства загородного дома очень важным является грамотная организация водоотвода. В противном случае осадки будут попадать на стены постройки, проникать под фундамент, что, конечно же, отрицательно скажется на прочности конструкции дома. Многие специалисты полагают, что водоотвод является одним из наиболее важных условий долговечности строения.

С давних времен альтернативой современным водоотводным системам служили широкие отвесы крыш, которые отводили воду за пределы фундамента на определенное расстояние. Дома, оснащенные карнизами, почти на уровне роста человека, и большими высоким крышами в стиле альпийских шале, и сегодня встречаются среди элитных построек.

Данные проекты весьма привлекательны своими необычными для наших широт архитектурными формами. Однако и для таких домов необходимо организовывать водоотвод, т.к. вода, стекающая медленно, но уверенно с крыши, размывает вокруг постройки грунт и создает нежелательные русла. Вследствие этого внешний облик всего участка портится.

Водосточная система и факторы воздействия

Любая система водостока включает:

• вертикальные водосточные трубы,
• горизонтальные желоба,
• воронки,
• соединительные детали,
• крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

На что нужно обращать внимание при выборе водоотвода

Осуществляя выбор системы водоотвода необходимо в первую очередь уделять внимание ее внешнему виду и качеству. Современные водостоки выполняют в основном из высококачественного пластика, стали оцинкованной, стали, оснащенной многослойным покрытием, цветных металлов.

На рабочую поверхность водостока оказывает механическое воздействие не только воды, но и разнообразного мусора в виде абразива от некоторых разновидностей кровельных материалов (сланцы, черепица с базальтовой крошкой и т. п.), веточек деревьев.

В связи с этим для всех внутренних поверхностей, которые участвуют в водоотводе, нужны высококачественные покрытия, обладающие устойчивостью к механическому износу. Вода, как известно, и камень точит. Что уж тут говорить о незащищенных поверхностях, в особенности, если вместе с потоком воды будет попадать и мелкий абразив.

Качественная система водоотвода должна служить не менее 50 лет либо столько же, сколько и кровельный материал крыши.  Если кровля более долговечная (медная, сланцевая, цементно-песчаная, керамическая), то для нее подбирают соответствующую систему водопровода.

Расчет водосточной системы

При расчете площади водосбора учитывают общую площадь скатов крыши, а также высоту здания. Размеры и форма водосточных труб определяется площадью водосбора, высотой здания, его стилем и архитектурой фасада. Если у труб проходимость окажется недостаточной, то при наполнении водой они могут просто сорваться с креплений и обвалиться вниз.

Например, для хорошего стока вод с крыши площадью около 90 м² нужна труба диаметром 80 мм. С увеличением диаметра трубы увеличивается и ее пропускная способность, но не пропорционально. К примеру, труба с диаметром 100 мм рассчитана на площадь кровли 140 м². Это на 60% больше, нежели 80 мм труба. Если площадь крыши составляет 220 м², то для нее будет достаточно трубы с диаметром 125 мм. Такой диаметр уже на 150% превышает расчетную нагрузку труб диаметром 80 мм.

Степень эффективности водосбора желоба можно увеличить, если расположить воронку поближе к его центру. Желоб должен иметь уклон в сторону воронки. Угол уклона должен составлять 10 градусов. Данный уклон при десятиметровой протяженности желоба будет для наблюдателя практически незаметным.

Установка водосточной системы

Начинать работы по сборке системы водостока можно только после обработки лобовой доски, защищающей стропила, влагостойкими составами и краской. Водосток, закрепленный на этой лобовой доске, будет полностью повторять ее форму. В связи с этим доска должна быть максимально ровной, без перекосов.

Края кровли должны заходить на желоб не меньше, чем на 1/3 от его диаметра. Кроме того, расстояние от желоба к плоскости кровли должно составлять от 25 мм до 30 мм. После выполнения разметки устанавливают первый, а также последний кронштейн желоба. Затем между ними натягивают шнур и по его уровню устанавливают все промежуточные элементы.

Пластиковые водостоки

Водостоки из ПВХ по соотношению цены и качества можно считать наиболее оптимальным вариантом. Эти изделия не выгорают под воздействием ультрафиолета, не разрушаются под воздействием множества циклов «холод-тепло» (стабильны от +50⁰С до -40⁰С), не трескаются на сильных морозах.

Кроме того, они хорошо поглощают шумы, легковесны, легко монтируются и способны восстанавливать форму после деформационной нагрузки.

При температурных перепадах в 100 градусов пластиковые водостоки меняют свои линейные размеры в пределах 0,07см на один метр длины. Расчетный температурный диапазон превышает среднегодовой в пять раз. Так, от зимы к лету десятиметровый карниз будет менять свои линейные размеры на 0,35 см.

Виды вариантов соединения

С целью компенсации расширений в системах применяют соединения двух типов:

• клеевое,
• бесклеевое.

При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.

При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.

Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.

Ошибки при установке ПВХ-водостоков

В процессе установки ПВХ-водостоков могут быть допущены следующие ошибки:

• если расстояние меж горизонтальными кронштейнами составляет больше 600мм, то в теплый период года это приведет к провисанию желоба;
• обратное соединение труб (т.е. раструбом вниз) чревато возникновением протечек;
• игнорирование маркеров расширения приведет к выпадению секций желобов;
• при сильной фиксации вертикальных труб создается препятствие их естественному расширению.

Водостоки из оцинковки

Подавляющий объем оцинкованных водостоков, не имеющих дополнительного защитного покрытия, выпускается отечественными производителями. У данной разновидности продукции имеется свой покупатель – в основном, дачники и жители сел. Благодаря доступной цене оцинкованных водостоков, спрос на них стабилен.

Стальные водостоки с многослойным покрытием

Для изготовления водостоков гораздо лучшим материалом является листовая оцинкованная сталь, оснащенная покрытием из:

• полиизола,
• пурала и иных полимеров.

В таких водосточных системах прочность металла объединена с высокой коррозионной стойкостью пластика. Они замечательно дополнят кровли, устроенные из металлочерепицы. Еще одним их достоинством является малая подверженность расширению в ходе сезонных изменений температуры.

Нюансы конструирования

Нюансы конструирования и расчета металлических водостоков:

• между горизонтальными кронштейнами расстояние должно составлять 600 мм — 900 мм;
• между вертикальными кронштейнами расстояние должно составлять 1900 мм;
• в тех местах, где соединяются детали системы, нужен дополнительный кронштейн;
• в замках стыки желобов необходимо обработать герметиком;
• стыки желобов с прямоугольным сечением дополнительно скрепляются заклепками.

Водостоки из цветных металлов

Наиболее качественными и дорогостоящими считаются водостоки из алюминия, меди и титан-цинка. Данные элитные изделия у нас распространены не более, нежели дорогостоящий кровельный материал элит-класса. Водостоки из меди являются атрибутом богатого загородного дома. Покрываясь со временем патиной, они смотрятся весьма эстетично.

Они великолепно сочетаются с натуральной кровельной черепицей, салнцем и медью, подчеркивая при этом благородность и эксклюзивность данных материалов. Детали медных водостоков могут быть соединены пайкой, что позволяет воплощать разнообразные архитектурные замыслы.

Статьи о крышах в загородных домах

• Разновидности и элементы водосточных систем
• Возведение крыши загородного дома
• Устройство крыши
• Типы крыш
• Что выбрать для кровли: шифер либо ондулин?
• Покраска кровли загородного дома
• Монтаж ондулина
• Технология создания мягкой кровли из стеклоизола
• Технология монтажа гибкой черепицы
• Монтаж фартука вентиляционной трубы
• Кровля из металлочерепицы
• Кровля из камыша
• Устройство кровельного «пирога»
• Закрепление коньковой черепицы
• Монтаж керамической черепицы
• Изготовление и монтаж кровли из дранки
• Фальцевая кровля
• назад в раздел «Строительство дома своими руками»

Устройство водостока со скатных крыш: учитываем угол наклона

Конструкция водосточной системы

Технология монтажа водостоков: желоб, капельник, шаг установки

• Желоб и комплектующие к нему
• Воронки, трубы, колена

Водосточные системы имеют в основном утилитарное назначение – эффективная защита от агрессии атмосферных осадков. Однако, нередко ее линии настолько изящны и гармоничны, что их скорее можно принять за важный элемент архитектурного проекта. Подобная красота и причудливость очертаний, как правило, результат точнейших гидродинамических расчетов.

Принцип действия водосточных систем заключается в следующем: после сбора осадки перераспределяются в один канал, который направлен к точке безопасного стока. При ее грамотном проектировании и установке защищенной оказывается не только кровля, но также стены и фундамент здания.

Конструкция водосточной системы ↑

Устройство водостока со скатных крыш по конструктивному исполнению чаще всего наружное. Благодаря уклонам скатов, собранная вода по трубам, которые расположены снаружи здания, уходит вниз. Еще до покупки необходимо провести расчет водостока для крыши, чтобы все его части в точности подходили друг к другу, самой крыше, ее площади и конфигурации.

Основой расчета считается площадь водосбора, от которой зависит, например, размер желоба. Еще одна достаточно важная величина – площадь ската кровли под водосток, так как обычно число ливневых водостоков и углов на крыше совпадают.

Водосточные трубы могут отличаться своими размерами и формой. Для наружного водостока принято на 100 м² водосбора брать одну трубу. Однако, следует знать, что точнее эффективную площадь отвода воды рассчитывают по специальной формуле:

Особого внимания требует угол наклона водостока:

• если он будет маленьким, то желоб переполнится водой;
• если большим, то будет «захлебываться» воронка водостока.

Оптимальным вариантом считается диапазон в 2-5 мм на 1 пог. м желоба. Для предотвращения деформирования желоба под тепловым воздействием, придерживаясь определенных рекомендаций, используют компенсаторы. Например, в случае четырехскатной кровли для компенсаторов и воронок предпочтительнее спаренное положение.

Труба должна оканчиваться сливом. Для подвешивания желоба к краю кровли используют крючки для водостоков, а крепление водостоков к стене выполняют при помощи хомутов.

Технология монтажа водостоков: желоб, капельник, шаг установки ↑

Желоб и комплектующие к нему ↑

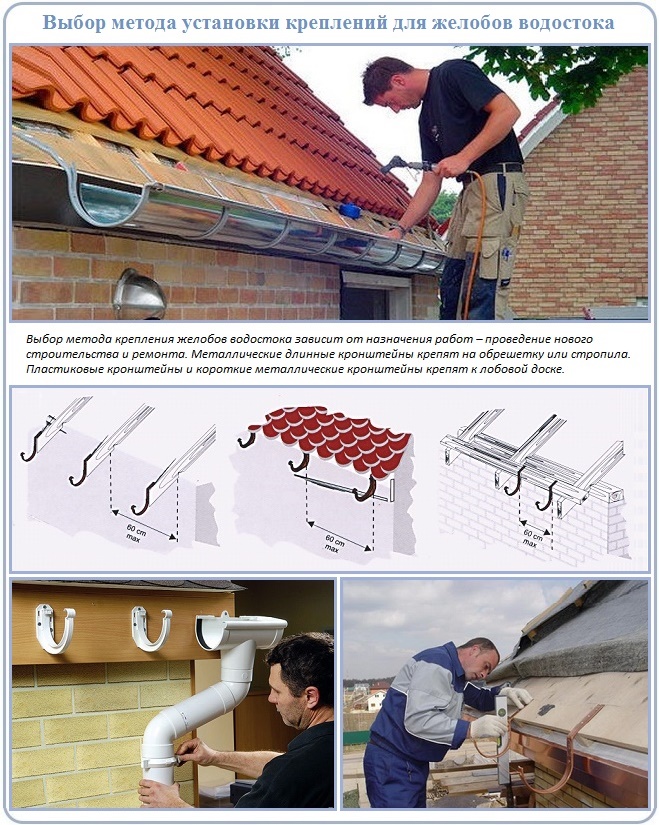

Один из самых важных нюансов установки водостока – способы крепления водостоков. Кронштейны, обычно, привинчивают к установленной ровно лобовой доске. Если таковой нет, крепление проводят к стропилам или обрешетке.

Следующий момент, на который требует внимания – шаг установки. Хотя в большинстве случаев независимо от материала изготовления водостока он не должен быть больше, чем 60–70 см, однако в целях экономии это ограничение нередко нарушается. Пренебрежение рекомендациями приводит со временем к провисанию желобов, что чревато протечками.



Далее, расположение желобов. Их устанавливают таким образом, чтобы кромкой кровельного материала оказалась закрытой самое большее треть их диаметра – тогда будет полностью гарантирован сбор стекающей воды. Чтобы защитить желоб от повреждения в следствии схода с крыши снега или льда, ее внешний край располагают на 1 -2 см ниже, по сравнению с линией ската.

Для обеспечения эффективности отвода воды с крыши желоб необходимо монтировать с некоторым уклоном вдоль карнизного свеса. Подобная мера способствует также его очищению от грязи и уменьшает зимой образование в них наледи. При наличии на крыше ендовы направление стока задается от ендов к фронтонам. Минимальный уклон желоба водостока обычно изменяется в диапазоне одного-трех мм на погонный метр в зависимости от рекомендаций производителя системы.

Обязательная процедура при монтаже системы – установка капельника на водосток, металлического или пластикового. Одним краем его закрепляют на обрешетке, а другим – опускают в желоб. Функция этого фартука в направлении воды, стекающей по скату, в водосток без увлажнения при этом деревянных элементов основания крыши и карнизного свеса. Капельник не допускает также перелива воды из желоба и попадания на фасад здания.

Еще один вопрос, требующий обстоятельного ответа – это как соединить желоба водостока.

Желоба между собой, как и с углами или заглушками соединяют несколькими способами:

• клеевым – для пластиковых систем;
• при помощи специальных деталей, как правило, снабженных резиновыми уплотнителями или из ЕПДМ – стальные или пластиковые водостоки;
• пайкой – медные и цинк-титановые.

Пластиковые желоба чувствительны к перепадам температуры, поэтому при их установке предусмотрены меры для компенсации их тепловой деформации, а именно соединительные детали, не сковывающие подвижки желобов или особые компенсаторы.

Воронки, трубы, колена ↑

Вода из желобов поступает в воронки. Для определения их количества и месторасположения необходимо провести расчет пропускной способности водостока. Эта величина определяется длиной скатов, конфигурацией крыши, диаметром желобов и труб и другими параметрами. Воронки рекомендуется располагать с шагом не больше 12 м.

Если выстроить желоба на расстояние более 12 метров, не прерывая их линию воронками, тогда поток воды создаст чрезмерный напор, с которым не сможет справиться даже воронка с большим диаметром.

От воронки к трубе переходят при помощи конструкции из промежуточной трубы и двух колен. Кстати, колена помогают также обогнуть выступы на фасаде.

Водосточная труба монтируется по возможности ближе к стене – это помогает уменьшить воздействие ветровой нагрузки.

Соединение труб между собой выполняют в одних системах с помощью специальных муфт с раструбами, а в других – они сами снабжены раструбами. Раструбы для стыковки встречаются и у колен, значительно реже у воронок.

Раструбные соединения в водостоках из пластика и меди имеет свои особенности – в них детали стыкуются с компенсационным зазором температурной деформации водостока в 4-6 мм.

Исходя из тех же соображений, в одних местах трубы жестко крепятся к стене, а в других – нет. Нижние хомуты, в отличие от верхних, которые плотно обхватывают трубу, фиксируют трубу относительно свободно. Они всего лишь задают направление водостока и не дают ему колебаться на ветру.

В системах из стали весь крепеж, как правило, жесткий.

© 2022 stylekrov.ru

Устройство водостока с крыши: скатной и плоской

Для одно- или двухэтажного дома организованный водосток с крыши необязателен — эта норма зафиксирована в СП 17. 1330-2011. Здесь в п 9.1 отсылают к СНиП 31-06, где сказано, что при размере выноса карниза более 0.6 м, устройстве козырьков над входами и балконами водосток может быть неорганизованным.

В остальных случаях кровля должна в обязательном порядке иметь внешний (для зданий до 5 этажей) или внутренний (для зданий от 6 этажей) организованный водосток.

Владельцы частных малоэтажных домов устраивают водосточную систему с отводом осадков в дождеприемники ливневой канализации. Такая мера защищает цоколь и отмостку от чрезмерного намокания, снижает нагрузку на дренажную систему вокруг дома.

depositphotos

Скатная крыша

Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.

Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.

Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока.
Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.

Металлический водосток

В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.

Помимо стали, водосточные системы делают из таких цветных металлов:

• Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.

• Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).

• Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).

Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.

Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.

Пластиковый водосток

Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.

Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.

Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.

Водосток плоской кровли

Плоская крыша всегда имеет небольшой уклон. У неэксплуатируемые рулонных и мастичных кровель он равен 1 — 6° (1.5 — 10%). Эксплуатируемые и инверсионные крыши имеют уклон 1 — 2° (1.5 — 3%).

Существуют три способа отвода осадков с плоской кровли:

• Неорганизованный. Как и для скатной крыши, здесь есть ограничения, — для зданий не выше двух этажей с выносом карниза более 60 см от фасада. Эффективный водоотвод возможен на небольших по площади плоских кровлях с уклоном не менее 3°.

• Организованный наружный. Сбор осадков и отвод талой воды с поверхности кровли происходит за счет разуклонки от центра или центральной оси крыши к ее краям, где установлены водосборные воронки. Далее вода транспортируется по водосточной трубе, закрепленной к фасаду.

  Другой вариант устройства — общий уклон крыши к водосборному желобу с воронкой и водосточной трубой. Чтобы избежать ледяных заторов при отводе талой воды зимой, часть крыши, примыкающей к воронке, а также сама воронка и водосточная труба, должны быть оснащены греющим кабелем.

• Организованный внутренний. Сбор осадков происходит за счет разуклонки плоской кровли от краев внутрь, где в самых нижних точках поверхности вмонтированы водосборные воронки. Воронки на кровле должны располагаться равномерно. Далее вода транспортируется по трубам, проложенным внутри здания.

  Схема внутренней транспортировки может быть выполнена по гравитационной (классической) или гравитационно-вакуумной схеме. На плоских крышах с холодным чердаком или в конструкциях с вентилируемыми внутренними каналами водосборные воронки и холодные участки внутренних труб должны иметь собственную теплоизоляцию и электрический подогрев.

Виды водосточных систем кровли — устройство водостоков, советы, особенности

Водосточной системой называют механизм отведения дождевой и талой воды с крыши дома в определенное место. Если такого механизма на здании нет, вода быстро разрушит кровлю и стены. В этой статье мы рассмотрим виды водосточных систем, их устройство и материалы изготовления.

Виды водосточных систем по способу изготовления

Желоба для удаления с крыши талой воды бывают самодельными и промышленными.

Самодельные механизмы владельцы дома изготавливают своими руками. В зависимости от мастерства исполнителя они могут быть красивыми и необычными или выглядящими посредственно. Самодельные виды систем водостоков дешевы, и их устанавливают по удобной для владельца здания схеме. Желоба и трубы кустарного производства делают из тонкой оцинкованной стали — недолговечного материала, подверженного гниению.

Заводские виды водосточных систем предполагают следование стандартам. Поэтому желоба, трубы и воронки разных производителей можно стыковать между собой, если грамотно подобрать размер. Качественные элементы механизмов изготавливают из прочного пластика или металла достаточной толщины. Благодаря этому они долговечны и выглядят привлекательно.

Виды по типу материала

По типу материала выделяют два вида водосточных систем — пластиковые и металлические. Обе группы обладают преимуществами и недостатками. Нельзя однозначно сказать, что пластиковые системы хуже металлических или наоборот: мастера подбирают механизм индивидуально с учетом ряда факторов:

• максимальный уровень осадков в регионе;
• площадь самого большого ската крыши;
• высота и назначение здания;
• необходимость гасить шум воды или отсутствие такой необходимости.



Пластиковые водосточные системы: плюсы и минусы

На пластиковые водосточные системы элементы изготавливают из поливинилхлорида или пластика. Эти детали легкие, но прочные, потому что производители добавляют в сырье присадки, защищающие его от ржавчины, ультрафиолетовых лучей, едких веществ, температурных перепадов.

Комплектующие пластиковых водосточных систем сами приходят в изначальную форму при небольших деформациях — демонтировать и чинить их не приходится. ПВХ не шумит даже в ливень, благодаря чему подходит для установки на жилые дома и служит по 40 лет.

У этого вида систем водостоков есть недостатки:

• со временем пластичность ПВХ снижается, материал трескается и превращается в крошки;
• свойства пластика в тридцатиградусную жару и мороз ниже -20*С различаются — это влияет на функциональность элементов системы;
• если детали водостока из пластика часто деформируются, материал разрушится;
• когда уплотнители между желобами и отрезками труб стареют, система становится негерметичной.

Чтобы пластиковый водосток вырабатывал заявленный производителем срок службы, расчетами и монтажом должен заниматься специалист.

Металлические водосточные системы: плюсы и минусы

Состав сплава металлической водосточной системы — сталь и цинк. Эти материалы не ржавеют, устойчивы к морозам ниже -50*С и нагреванию до 110*С. Сталь и цинк — долговечные и безвредные для здоровья металлы. Они служат на крыше зданий по 50 лет и не испаряют в воздух ядовитые соединения при нагреве.

Производители красят металлические элементы в любые оттенки по палитре RAL. Пластиковые детали можно покрасить в ограниченное количество цветов.

У металлических водосточных систем есть минусы:

• сплав стали и цинка тяжелый, вес элементов приходится учитывать при расчете кровли;
• металл шумит в дождь — это может раздражать людей в жилых домах;
• краска отстает от поверхности при резком нагревании и в сильные морозы;
• когда металл мнется, он теряет герметичность.

Наружный водосток — устройство и материалы

Водосточные системы бывают внутренние и наружные. Внутренние системы водостоков размещаются строго внутри здания, отдали от наружных стен. Они предназначены для защиты поверхности крыши от дождей. Наружные водосточные системы размещаются снаружи здания под крышей.

Наружные устанавливают в здания высотой от трех до пяти этажей. Они состоят из воронок для приема дождевой воды и вертикальных водосточных труб, прикрепленных кронштейнами к наружной стене здания. Вдоль карниза ставят желоба. По ним вода стекает в приемные воронки, пробегает через наружные стояки и вытекает через выпуски на бетонную отмостку дома.

Минус наружных водосточных систем — появление наледи в воронках зимой, когда днем на улице тепло, а ночью стоит мороз. Наружные водостоки плохо отводят стоки с плоских кровель, если площадь кровли велика, и ржавеют, если изготовлены из металла.

Если мастер не предусмотрел лотки на отмостке вокруг дома, основание здания будет промокать, и стена разрушится. На закупку и монтаж лотков необходимо выделять дополнительные средства, но затраты оправданы продлением срока службы дома.

Внутренний водосток — устройство и материалы

Внутренние водосточные системы устанавливают в жилых домах высотой от пяти этажей и монтируют на дома с широкой (48+ кв.м.) крышей вне зависимости от этажности. Внутренний водосток состоит из воронок, вмонтированных в кровлю, стояков, находящихся внутри здания, и выпусков для отвода стоков на улицу.

Внутренние водосточные системы, находящиеся в отапливаемых помещениях, исключают промерзание талой воды в желобах и трубах. Поэтому такие водостоки более надежны, чем наружные.

Замкнутые и незамкнутые виды водосточных систем

Замкнутые водостоки обходят весь дом или конкретный архитектурный элемент по периметру. Таким системам не нужны заглушки для желобов, потому что детали соединены между собой, и тупиковых мест нет.

Незамкнутые водостоки предполагают установку заглушек на края желобов, поскольку имеют глухие участки.

Мастер-установщик делает выбор между замкнутой и незамкнутой системой после осмотра здания. В обоих случаях он учитывает вес конструкции вместе с водой и снегом.

Советы и рекомендации по устройству водосточных систем

• Чем больше элементов в водосточной системе, тем больше вероятность того, что она будет работать оптимально и не попросит ремонта десять лет после установки.
• Перед монтажом водостока необходимо осмотреть и починить кровлю: отремонтировать свес, заменить торцевые кровельные доски, проверить, надежно ли закреплено крышное покрытие.
• Водосточную систему чистят от мусора весной и осенью. Вначале листья и ветки вынимают из выходного отверстия трубы, затем промывают желоба водой под сильным напором. Чтобы сэкономить силы и чистить водосток реже, сливы перекрывают металлической сеткой.
• Зимой пластиковую водосточную систему должны защищать от снега снегозадержатели. Если снежная масса обрушится на водосток, он проломится, и по весне придется вызывать ремонтников. Установка на кровлю снегозадержателей предотвратит эти проблемы.
• При резких перепадах температуры зимой желательно проверять, не забились ли трубы льдом. Для этого необходимо постучать по ним деревянной палкой: лед треснет, и нерастаявшие куски выпадут.

Грамотная установка водосточной системы и регулярный уход — условия долгой безаварийной службы самого водостока и всего здания. Теперь вы знаете больше про виды водосточных систем кровли.

Устройство водостока кровли

Содержание

• Устройство и детали водосточной системы кровли
• Какую водосточную систему лучше выбрать для плоской кровли
• Схема внутреннего водоотвода
• Из чего состоит внутренний водосток
  • Составляющие и детали внутреннего водостока:
  • Особенности проектировки внутреннего водостока
• Заключение

Какой бы замечательной по своим гидроизоляционным свойствам ни была бы кровля на здании, для сохранения ее долговечности необходимо предусмотреть эффективное и своевременное удаление с поверхности воды, попадающей на нее, хоть дождевой, хоть талой. Для выполнения этого нужно продумать устройство схемы водоотведения. Водосток необходим не только для сохранения целостности и герметичности плоской кровли. Он предотвращает попадание дождевой воды на стены зданий, а также не допускает стекания и застаивания влаги под стенами, препятствуя чрезмерному увлажнению фундамента и его быстрому разрушению.

Также грамотно сделанный водоотвод позволяет избежать проникновения дождевой воды в подвальные и цокольные помещения и создания там повышенной влажности и гниения деревянных конструкций.

Устройство и детали водосточной системы кровли

Водосточные системы могут быть изготовлены из различных материалов, быть разными по конструктивным особенностям, в зависимости от вида крыши, назначения и размеров здания и других обстоятельств. Основное разделение водостоков по конструкции и размещению – наружные и внутренние.

Наружные водостоки бывают:

• Организованные;
• Неорганизованные.

При неорганизованном наружном водостоке вода стекает самопроизвольно, без специально предусмотренного сбора и отведения. Этот вариант используется для кровли небольших зданий, имеющих наклонную крышу.

Наружные организованные водостоки размещаются снаружи здания по его периметру, представляют собой желоба, укрепленные таким образом, чтобы стекающая с крыши вода попадала в них. Затем по желобам вода стекает в водосточные трубы и далее в водосборники либо в сливные ямы. Такие водостоки применяются в небольших одноэтажных или двухэтажных зданиях с наклонными крышами либо в хозяйственных постройках.

Внутренние водосточные конструкции более сложные по своей конструкции, они используются для удаления осадков с поверхности плоской кровли, как частных домостроений, так и высотных зданий, даже небоскребов, и промышленных объектов. При устройстве таких водостоков в поверхности кровли монтируются специальные воронки, соединенные с системой водоотводных труб, расположенных внутри здания, под кровлей.

Поверхность плоской кровли особенно нуждается в эффективной системе водостока, так как застой воды на ее поверхности легко приведет к разрушению поверхности и нарушению ее герметичности, и придется делать внеплановый ремонт кровли.

Водосточный узел на плоской кровле должен быть таким, чтобы без проблем вода уходила с поверхности кровли, хоть дождевая, хоть талая. При устройстве водостока необходимо предусмотреть, чтобы не возникало засоров от попадания мусора, опавших листьев, веточек, чтобы при минусовой температуре в системе водостока не замерзала вода, и не образовывалось ледяных пробок, из-за чего детали устройства могут выйти из строя.

Устройство внутреннего водостока проектируется при создании проекта здания, так как нужно предусмотреть расположение водосточных каналов, прохождение стояков внутри здания, а также правильное устройство крыши под планируемый водоотвод. Устройство водостока должно функционировать таким образом, чтобы дождевая либо талая вода не застаивалась на поверхности кровли и не стекала с крыши, а через набор водоотводных труб выводилась в предназначенное место.

Какую водосточную систему лучше выбрать для плоской кровли

При выборе устройства водостока учитывается климат местности, в которой располагается объект. Если это регион с мягким теплым климатом, где минусовые температуры бывают несколько дней в году, можно использовать конструкцию наружных водоотводов.

Для суровых северных регионов и областей с умеренным климатом лучше предпочесть внутренние конструкции водостоков, так как при использовании систем наружного водоотведения в зимний период вода в сточных трубах может замерзать и образовывать ледяные пробки, а это затруднит отвод талой воды. При сильных морозах водосточная труба может лопнуть оттого, что замерзнет находящаяся в ней вода, и детали конструкции потребуют ремонта.

Важно! Необходимо обеспечить герметичность всех узлов и соединений конструкции внутреннего водостока, что достигается использованием сварки для его монтировки.

Схема внутреннего водоотвода

Устройство внутреннего водостока более дорогое и трудоемкое в изготовлении, но в жилых домах с плоской кровлей лучше предпочесть внутренний вариант водостока. Это позволит системе функционировать без проблем круглый год, своевременно убирая с поверхности кровли любые осадки.

Системы внутреннего водоотвода по принципу действия разделяются на сифонные и самотечные. Самотечные предусматривают движение воды самопроизвольно по системе труб за счет их наклонного расположения. Вода из них вытекает по мере поступления, внутренние полости не всегда заполнены водой. Сифонная схема устройства использует принцип принудительного всасывания воды внутри системы и удаления ее с поверхности кровли.

При сифонном устройстве водосток постоянно заполнен водой. Когда в верхней части устройства водоотвода уменьшается поступление воды, в водосборной воронке создается область с пониженным давлением, за счет этого вода всасывается в воронку с поверхности кровли и оттуда поступает в стояк. За счет этого механизма осадки с поверхности плоской кровли удаляются быстрее.

Сифонная система водоотведения признана более действенной и эффективной.

Из чего состоит внутренний водосток

Составляющие и детали внутреннего водостока:

• Воронки для приема воды, располагающиеся на поверхности кровли;
• Отводные трубы, соединяющие воронки со стояком для сбора воды;
• Водоотводный стояк;
• Подземная часть, по которой выводится вода в наружные водостоки.

Устройство внутреннего водоотвода должно обеспечить бесперебойное удаление воды с крыши при любой температуре окружающей среды. При составлении проекта системы водоотведения необходимо продумать расположение стояков и труб таким образом, чтобы вода в них не замерзала при минусовых температурах. Если нет возможности расположить всю систему водостока так, чтобы трубы находились в отапливаемом пространстве, их необходимо дополнительно утеплить или продумать схему обогрева.

Особенности проектировки внутреннего водостока

Площадь кровли схематично разделяют на участки, в середине каждого такого участка будет располагаться воронка для слива воды. При строительстве крыши необходимо будет сделать уклон от краев участков к их середине, к месту установки воронки примерно 1-2%.

По внешним краям участков делаются небольшие бортики, чтобы вода с кровли при сильных дождях не переливалась с одного участка на другой, и не создавалась избыточная нагрузка на отдельные воронки. Таким образом, обеспечивается равномерное удаление воды каждой воронкой.

Для внутреннего водостока необходимо предусмотреть наличие подземной водосборной трубы, которая будет выводить собранную воду в приемник ливневой канализации. В частном домостроении можно предусмотреть использование дождевой воды для полива либо для других хозяйственных целей.

Чтобы правильно рассчитать количество стояков и необходимый диаметр труб, нужно знать, что на 1см² сечения выводящих труб должно приходиться не более 1м² поверхности кровли.

Стояки и отводные трубы должны располагаться таким образом, чтобы они находились в зоне действия отопительной системы, если здание отапливаемое. Если здание не отапливается либо нет возможности расположить все выводящие воду трубы в зоне положительных температур, придется дополнительно продумать схему обогрева или утепления конструкций водоотвода.

Важно! Необходимо обеспечить герметичность соединения в месте вывода водоприемника на поверхность кровли, чтобы не было утечек воды. Лучше всего наклеить гидроизоляционный материал на бортики воронок.

При создании проекта внутреннего водостока необходимо включать в устройства люки ревизии, которые устанавливаются на первом этаже дома, а также смотровые колодцы.

При расчете нагрузки на внутренние стояки и водоотводные трубы обязательно предусматривается возможное давление на их стенки при избытке отвода воды или возникновении засора. Расчет для конструкции необходим для эффективной и безотказной работы устройства. Для расчета необходимо принимать во внимание количество осадков в регионе, диапазон температур, площадь кровли и высоту здания.

Заключение

Если вы планируете строительство собственного дома, заранее продумайте, какую схему водоотведения предпочтительнее будет выбрать. Монтаж устройства лучше доверить опытному мастеру, но с особенностями его конструкции и эксплуатации лучше ознакомиться заранее.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Что такое водосточная система?

Водосточная система и компоненты крыши

Защита вашего дома невероятно важна, и часть вашего дома, которая может защитить ваш дом больше всего, — это кровельная система. Крыша гарантирует, что внешние элементы и суровая погода не повредят внутреннюю часть вашего дома. Несмотря на то, что кровельная система очень прочная и способна выдержать многое, во время дождя или даже снега воде нужно куда-то стекать с крыши. Когда на крыше остается какая-либо влага, это может привести к таким повреждениям, как протечки крыши или рост плесени. Чтобы этого не произошло, хорошей идеей будет инвестировать в водосточные системы.

Но что такое водосточная система? Водосточная система — это система, устанавливаемая на крыше для отвода воды и мусора с крыши . Многие спрашивают: «Как называются водостоки?» и их просто называют водосточными системами крыши. Дренажная система начинается на линии крыши, а затем у вас есть дренаж крыши на землю. Компоненты, которые вам нужны для водосточной системы крыши, — это водосточная система и водосточная труба. Благодаря совместной работе этих двух компонентов вода может быть легко удалена из вашей кровельной системы.

Что делают водосточные желоба?

Когда речь заходит о кровельных водосточных системах и желобах, люди обычно думают, что это разные системы; на самом деле это не так. Водосточная система является компонентом водосточной системы крыши, которая позволяет воде, веткам, листьям и другому мусору собираться с крыши и стекать к водосточной трубе и на землю . Вода с крыши стекает в водосточную систему, которая представляет собой длинный кусок материала, установленный вдоль края линии крыши. Затем вода будет течь по желобу, а затем направляться к водосточной трубе, где она будет впитываться в землю.

В некоторых домах не требуется водосточная система — для домов, расположенных в засушливом климате, или домов, расположенных под уклоном. Однако, если у вас много дождей, а ваш дом был построен на довольно ровном участке, вам нужна надлежащая система водостока с крыши, включающая водосточный желоб. Водосточный желоб не только поможет собрать воду с вашей крыши, но также защитит ваш ландшафт от эрозии почвы и фундамент вашего дома от растрескивания.

Как установить водосточную систему

Установка водосточной системы довольно проста, если у вас есть необходимые инструменты и материалы. Многие спрашивают: «Куда уходит водосточная система?» В зависимости от того, какой тип крыши у вас есть, определите, где будет установлена ​​водосточная система. Если у вас плоская крыша, водосток будет установлен на фактическую крышу, а затем водосток будет соединен вместе. Для крыш с небольшим уклоном вода будет просто стекать в водосточную систему. Другой вопрос, который задают в отношении установки систем водостока с крыши: «Как вы определяете размер водостока?» Все будет зависеть от размера крыши. Вот шаги, чтобы установить дренаж крыши.

• Чистая крыша : Вам нужно очистить линию крыши/облицовку, чтобы водосточная система имела чистое место для установки.
• План размещения : Это будет включать планирование того, где желоба будут выровнены по линии крыши и где должны быть установлены водосточные трубы.
• Подвесные желоба : Когда вы знаете, где будут проходить желоба, и обрезаете желоба до нужного размера, можно устанавливать желоба.
• Установка водосточных желобов : После установки желобов можно установить водосточные трубы.

Очистка водосточных систем

Как чистить водосточные системы

Для правильной работы водосточной системы ее необходимо время от времени чистить. Самое большое, что может случиться, если дренажная система не очищена, — это засоры. Желоба и водосточные трубы могут забиваться листьями, ветками и другим мусором, который может скапливаться в желобе и водосточных трубах. Когда есть засоры, это может привести к переливу воды на крышу и стороны желоба. Слишком большое количество воды на крыше может привести к протечкам крыши, а вода, перетекающая через крышу, может повредить газон и фундамент. Очистить водосточные желоба и водосточную трубу очень просто. Все, что вам нужно, это мешок для мусора, перчатки, защитные очки, лестница и пластиковый совок. Вам нужно будет собрать все ветки, листья и мусор и выбросить их в мешок для мусора. После того, как вы удалите весь мусор, вы возьмете водяной шланг и распылите воду в водосточной системе, чтобы удалить остатки. Если в водосточной трубе есть засор, выпустите воду вверх по водосточной трубе, чтобы очистить засор. Если вам нужна водосточная система с крыши в Кантоне, штат Джорджия, позвоните специалистам по телефону Affordable Gutters Plus LLC . Точно так же, как вы не стали бы звать неопытного техника для энергосберегающих систем кондиционирования, вы бы не стали звать неопытного кровельщика для установки водостока с крыши. Свяжитесь с нами по телефону 770-735-4433, чтобы записаться на прием и узнать больше об этом виде услуг.

Опубликовано в рубрике «Без рубрики» 12 июня 2019 г. в 18:27 автором Affordable Gutters Plus LLC.

3 наиболее распространенные водосточные системы для плоских крыш

3 наиболее распространенные водосточные системы для плоских крыш

Плоские крыши обладают уникальными архитектурными характеристиками, которые делают их востребованными во многих ситуациях. Они идеально подходят для климата, который не испытывает большого количества дождя и влаги. Сад на крыше или дополнительное жилое пространство – основные причины, по которым люди выбирают плоские крыши. Наряду с преимуществами плоской крыши возникают и уникальные проблемы. Наиболее критической из этих проблем являются водосточные системы для плоских крыш.

Ваше здание и местоположение могут помочь определить, какой водосток подойдет для вашей крыши. Конечно, плоская крыша с лучшим дизайном имеет правильный уклон для естественного отвода воды. Существуют продукты для покрытия крыш, если для этого недостаточно наклона или уклона. На плоских крышах обычно используются три типа водосточных систем. Каждая из этих систем имеет свои плюсы и минусы.

Основная проблема, связанная с техническим обслуживанием всех типов водостоков, — это удаление мусора. Обязательна регулярная чистка и разблокировка стоков, желобов и шпигатов. Каждая из этих систем может засориться мусором. Это может включать грязь, гравий, листья и другие посторонние материалы.

Водосточные желоба

Водосточные желоба являются наиболее распространенной водосточной системой, используемой для всех типов крыш.

• Недорогие – водосточные желоба проще всего приобрести и установить
• Предотвращает неконтролируемый слив воды с крыши
• Защищает дверные проемы и оконные проемы
• Может препятствовать скоплению воды возле фундамент здания

Хотя у них есть свои преимущества, они менее популярны по нескольким причинам:

• Высокий уровень обслуживания – желоба нуждаются в постоянной очистке и обслуживании в течение всего года
• Кронштейны желобов могут затруднить их очистку – установка экранов может уменьшить эту проблему
• Желоба могут стать хрупкими и треснуть. Кронштейны также могут прогнуться из-за воды или веса мокрой створки.
• Зимнее замерзание – образование льда приводит к образованию плотины, что приводит к растрескиванию

Внутренние водостоки

Внутренние водостоки часто встречаются на крышах больших зданий. В жилых домах также может быть установлен этот тип коммерческой крыши. Дренажи обычно располагаются ближе к центру здания. Они прикрепляются к трубам, по которым вода стекает вниз через крышу здания. Это удерживает воду на безопасном расстоянии от стен и фундамента.

• В отличие от водосточных систем, внутренние водостоки не замерзают, не трескаются и не выходят из строя зимой. Здание и стены естественным образом защищают трубы от непогоды.
• Внутренние водостоки можно настроить как привлекательный элемент вашей плоской крыши. Увеличьте привлекательность и красоту вашего здания с помощью индивидуальной фурнитуры.
• Фильтры для внутренних водостоков лучше всего изготавливать по индивидуальному заказу, чтобы они подходили для вашей крыши и вашего конкретного климата. Они помогают предотвратить засорение стока любым мусором.

Внутренние дренажи имеют некоторые проблемы, которые необходимо решить перед установкой:

• Внутренние дренажи являются самыми дорогостоящими из трех дренажных систем для установки.
• Для обслуживания и ремонта внутренней дренажной системы обычно требуется профессиональный техник. Это приводит к еще большим расходам.
• Необходима бдительность в отношении мусора на плоской кровле с внутренними водостоками. Небольшое количество мусора может полностью забить систему. Это может стать эффектом домино, поскольку воде некуда будет деваться, создавая стоячие лужи воды.
• Убедитесь, что количество водостоков соответствует размерам вашей крыши. Недостаточное количество стоков вызовет проблемы со скоплением воды.

Шпигаты

Проще говоря, шпигаты — это отверстия в наружных стенах или бордюры вдоль линии крыши. Они позволяют воде проходить сквозь стену через металлическую коробку, защищающую и окружающую шпигат. При правильном проектировании и установке шпигаты обычно представляют собой наибольшую ценность. Они являются лучшим выбором для эффективного отвода воды с вашей плоской крыши.

• Низкая стоимость
• Техническое обслуживание практически не требуется
• Нет проблем с засорением, если шпигат большой или достаточно широкий
• Нет скопления листьев или мусора, все смывается или сдувается с крыши
• Можно добавить архитектурную привлекательность линии крыши с помощью специальных шпигатов

Единственный реальный недостаток шпигатов возникает, когда они подсоединяются к водосточной трубе или желобу. Из-за привычки засорения обоих этих насадок лучше не использовать их в системе.

Любая из этих трех систем является эффективным выбором. Это при условии, что у вас правильный дизайн, установка и техническое обслуживание. Если вам нужна дополнительная информация о том, как обеспечить надлежащий дренаж для вашей плоской крыши, свяжитесь с нами по адресу RoofSlope.



Теги: общие водосточные системы, дренаж, дренажная система, плоская коммерческая крыша, плоские крыши, желоба, внутренние водостоки, техническое обслуживание, отвод воды, плюсы и минусы, шпигаты, уклон Плоские крыши

Коммерческие здания часто имеют плоские или пологие крыши, для которых требуются специальные дренажные решения. Эта статья даст вам обзор типов дренажных систем, подходящих для коммерческих зданий, а также материалов и компонентов этих систем. Кроме того, мы расскажем, какое обслуживание требуется для водосточной системы плоской крыши.

Назначение и значение дренажа на плоских крышах и крышах с малым уклоном

Основной функцией крыши является защита здания от непогоды. Поскольку крыша собирает дождь, вода должна быстро и безопасно отводиться дренажной системой. В то время как скатные крыши могут полагаться на гравитацию для движения воды, плоские крыши не могут просто полагаться на типичную систему водосточных желобов, приводимую в действие силой тяжести. Коммерческие плоские крыши вместо этого нуждаются во внутренних водостоках и шпигатах для сбора воды.

Хотя многие думают, что плоские крыши абсолютно ровные, на самом деле они спроектированы с небольшим уклоном. Архитекторы и инженеры-строители добавляют шаг, чтобы создать положительный дренаж. Этот небольшой уклон будет направлять воду к водостокам, независимо от того, находятся ли они в центре крыши или сбоку. Положительный дренаж должен позволять воде стекать с крыши через 24-48 часов после прекращения дождя.

Архитекторы также должны учитывать вес воды на крыше, в том числе вблизи дренажных зон. Вода значительно увеличивает вес здания, особенно если канализация забита или плохо устроена. Сбор воды может привести к чрезмерной нагрузке на крышу и даже к ее обрушению. Это может произойти, если вода просто не сливается достаточно быстро, создавая застой воды. Резервные стоки могут смягчить эту проблему. Резервные сливы располагаются выше основного, точно так же, как и резервный слив в вашей ванне. Если основные стоки не могут слить воду достаточно быстро, уровень воды поднимется до высоты резервных стоков, откуда она сможет безопасно вытечь.

Вода также может скапливаться на крыше в местах, где она слишком плоская для нормального дренажа, или там, где образовалась впадина. Этот сбор воды называется прудом. Со временем такие материалы, как дерево и бетон, будут тонуть под нагрузкой воды, а изоляция может сжиматься. Это создаст низкие точки на крыше, которые могут собирать еще больше воды.

Запруда или любая стоячая вода на крыше может привести к нескольким различным проблемам:

• Птицы: Хотя птицы чаще всего гнездятся на крышах, стоячая вода может побудить их пить на вашей крыше. Все, что вы можете сделать, чтобы сделать крышу менее привлекательной для птиц, — это разумное вложение, которое ограничит их ущерб.
• Комары: Небольшие пруды со стоячей водой являются местом размножения комаров. Если на вашей крыше есть стоячая вода, у вас будет более высокая популяция комаров, которые могут раздражать посетителей вашего здания или даже распространять болезни.
• Рост растений: Водоросли и даже более крупные растения используют стоячую воду, и их рост может затруднить очистку стока, способствуя засорению.
• Рост грибов: Грибок предпочитает влажные условия и может расти в стоячей воде. Это также может привести к повреждению кровельных материалов.
• Износ кровельных материалов: Большинство кровельных мембран изнашиваются под стоячей водой. Таким образом, попадание воды в пруд может привести к аннулированию ограниченной гарантии производителя.

Принудительный водоотвод должен полностью высушить крышу за день или два после дождя, при условии, что погода держится. Если по прошествии этого времени на вашей крыше все еще есть пруд, то он и дренажная система должны быть оценены профессиональным кровельщиком.

Сбор воды может быть более серьезным делом, чем пруд. Перелив может привести к протечкам из-за того, что вода попадает в места, куда она обычно не попадает. Тяжесть повреждения зависит от того, куда попадает вода. Все дренажные системы должны иметь резервные копии для предотвращения перелива в случае сильного дождя или в случае засорения основной дренажной системы.

Типы дренажных систем для коммерческих крыш

Теперь, когда вы понимаете проблемы, связанные с неправильным дренажом, вам может быть интересно, работает ли дренажная система вашего здания должным образом. Чтобы выяснить это, вам сначала нужно узнать, какой тип водосточной системы у вас есть и подходит ли она для вашей крыши. Хотя каждая водосточная система будет отличаться, для наилучшего размещения стока с крыши существует только две первичные водосточные системы, подходящие для коммерческих плоских крыш или крыш с малым уклоном:

1. Гравитационный дренаж

Гравитационная дренажная система просто полагается на гравитацию, которая перемещает воду с крыши на землю. Обычно самотечная дренажная система состоит из четырех наклонных дренажных сегментов, которые соединяются с внутренним водостоком, который затем отводит воду за пределы здания.

Самотечная водосточная система на плоской крыше отличается от водосточной системы на крышах жилых домов двумя ключевыми особенностями:

• На плоской крыше могут использоваться внутренние водостоки для сбора воды из центра крыши. Эти сливы похожи на слив в нижней части душа, за исключением того, что водосток на крыше имеет сетчатый фильтр большего размера для защиты от мусора. Тем не менее, функция двух стоков одинакова. Вода падает на крышу, и сила тяжести втягивает ее в канализацию и вниз по трубам.
• Крыша жилого дома собирает воду в желоба и водосточные трубы. Все эти трубы находятся снаружи дома. Однако дренажная система в коммерческом здании нуждается во внутренних трубах для подключения к внутреннему водостоку. Это делает дренажную систему немного более сложной и уменьшает пространство, доступное для других систем здания непосредственно под крышей.

Системы гравитационного водоотвода рекомендуются только для плоских или пологих коммерческих крыш с площадью поверхности менее 150 м ² на точку слива. Крыши большего размера собирают больше воды, которая может не стекать достаточно быстро при использовании только гравитационной системы. Эти крыши выигрывают от сифонных дренажных систем.

2.Сифонный дренаж

Сифонная дренажная система имеет в точках слива перегородку, предотвращающую попадание воздуха в систему. В результате трубы имеют более низкое атмосферное давление, чем внешняя среда. Таким образом, когда вода попадает в канализацию, она сталкивается с областью более низкого давления в канализации и втягивается быстрее, чем это было бы только под действием силы тяжести. Фактически, сифонная дренажная система может достигать скорости дренажа в 100 раз больше, чем самотечная дренажная система.

В сифонной системе несколько дренажных точек встречаются и отводят воду из здания. Тем не менее, эта внутренняя дренажная труба не должна проходить под уклоном, поскольку для работы системы не требуется гравитация. Вместо этого коллекторная труба устанавливается в максимально возможном верхнем положении, а затем проходит ровно до тех пор, пока не соединяется с «ведущей» вертикальной водосточной трубой. Это дает больше места для других элементов здания ниже дренажной системы. Кроме того, сама крыша может иметь меньший уклон и при этом правильно стекать.

Здания с большой площадью крыши, такие как аэропорт, торговый центр, склад, конференц-центр или фабрика, хорошо подходят для сифонной системы, потому что вес воды на этих зданиях вызывает большую озабоченность. Если вода с этих крыш не будет стекать достаточно быстро, это может значительно увеличить вес крыши. Фактически, один дюйм воды на площади крыши в 20 квадратных футов весит 2000 фунтов. Это сложная задача для архитекторов, поэтому крыши должны отводить воду как можно быстрее. Сифонные дренажные системы обычно рекомендуются для больших крыш площадью 150 м 9 .0213 2 или больше.

Детали дренажной системы

Оба типа дренажных систем имеют одинаковые компоненты. Для вас будет разумно понять эти части, чтобы вы могли понять, о чем говорит ваш специалист по кровле, когда он / она объясняет ремонт или техническое обслуживание дренажной системы вашего здания. Вооружившись знаниями, вы сможете принять наилучшее решение для вашей водосточной системы:

1.Внутренний водосток: Это водосточная точка, которую можно установить по всей поверхности крыши, даже в центре крыша. Если вода скапливается в одном месте посередине вашей крыши, то хорошим решением будет установка там внутреннего водостока для отвода воды. Внутренние водостоки работают лучше всего, когда крыша имеет наклон, чтобы вода могла собираться в точке водостока. Однако этого не всегда достаточно; поэтому внутренние водостоки можно использовать в сочетании со шпигатами, которые отводят воду по краю крыши.

Внутренний слив состоит из нескольких компонентов:

• Сетчатый фильтр или крышка купола: Верх внутреннего слива представляет собой сетку или сетчатый фильтр, предотвращающий попадание мусора в дренажную систему. Строительные нормы и правила определяют высоту сливных фильтров. Большинство рекомендует по крайней мере 4-дюймовую крышку, но вы всегда должны проверять свои собственные строительные нормы и правила, чтобы убедиться, что вы их соблюдаете. Кроме того, сделайте сетчатый фильтр хорошо видимым, чтобы люди, находящиеся на крыше, не могли споткнуться о него.
• Прокладка или зажимное кольцо: Водонепроницаемое кольцо скрепляет желоб и сетчатый фильтр вокруг кровельной мембраны и предотвращает просачивание воды в основание желоба.
• Выход: Выход — это просто то, что соединяет слив с трубами внизу.
• Дефлектор: Дефлектор предотвращает попадание воздуха в сифонную дренажную систему.

Различные дренажные системы требуют немного разных внутренних стоков. На вашей крыше может потребоваться водосток большой емкости или водосток с двойным выпуском, чтобы быстрее отводить больше воды с крыши.

Еще одна интересная модификация внутренней канализации — поддон. Эти квадратные поддоны создают утопленный сток, который направляет воду к стокам, которые в противном случае могли бы быть слишком высокими для достижения меньшего количества воды.

2. Краевые водостоки: Боковые водостоки собирают воду на краю крыши. Чтобы понять необходимость краевых водостоков, подумайте об общественном душе. Как и в коммерческой крыше, земля в общественном душе плоская. Если включено достаточное количество насадок для душа, вода будет растекаться из стоков, и образуется застой воды. На крыше это проблема, потому что вы не хотите, чтобы вода достигала края и стекала по стене здания. Чтобы решить эту проблему, профессиональные кровельщики устанавливают краевые водостоки, чтобы улавливать лишнюю воду и гарантировать, что никто на тротуаре под крышей не забрызгается.

Существует несколько различных типов краевых водостоков: водосточные желоба, водосточные желоба и водосточные желоба (также называемые водосточными желобами):

• Водосточные желоба: Шпигат — это точка водоотвода на краю крыши. Они встроены в стены или парапет. Обычно шпигаты являются частью резервной водосточной системы, которая помогает крыше сбрасывать излишки ливневых вод. Если шпигат является частью системы перелива, то он будет находиться на несколько дюймов, обычно на два дюйма, над поверхностью крыши. Если он является частью основной водосточной системы, то он будет вровень с крышей.
  Шпигаты, как правило, дешевле, чем внутренние водостоки, потому что вам не нужно открывать крышу или прокладывать столько труб, чтобы установить их.
  Шпигат может иметь форму канала с открытым верхом или может быть закрытым и вшитым в стену. Он может направлять воду в водосточную систему или пропускать воду по стене здания. Однако, поскольку стекание воды по стене здания не идеально, шпигаты, которые позволяют это делать, обычно являются частью периферийной дренажной системы и поэтому активируются только после сильных дождей. Будь то основной или резервный слив, шпигат выполнен из оцинкованного металла для предотвращения утечек и коррозии. Иногда вы увидите шпигаты с декоративными лицами для красоты.
  Шпигаты необходимо проверить на наличие льда, так как они обычно холоднее, чем остальная часть крыши, так как находятся на стене и дальше от тепла здания. Те, кто устанавливает новые, более толстые кровельные мембраны, могут в конечном итоге заблокировать свои шпигаты. В этом случае шпигаты должны быть перемещены вверх по стене или заменены более высокими шпигатами.

• Водосточные желоба: Водосточные желоба представляют собой неглубокие каналы, собирающие воду по краям крыш. Хотя водосточные желоба чаще встречаются на крышах жилых домов, их все же можно использовать на коммерческих крышах в качестве дополнения к внутреннему водостоку или отдельно. Архитектор может наклонить всю крышу к краю. На этом нижнем краю профессиональный кровельщик устанавливает водосточные желоба. Водосточные желоба будут собирать воду и соединять ее с водосточной трубой.

• Водосточные трубы (или водосточные желоба): Водосточные трубы отводят воду от шпигата или водостока на землю. Водосточные трубы обычно экономически выгодны, потому что их можно установить сбоку здания без изменения самого здания. Лидеры воронок на крышах коммерческих зданий могут быть больше, чем водосточные трубы в жилых домах, чтобы справиться с большим объемом воды, или вам может понадобиться несколько водосточных труб, чтобы удовлетворить потребность.

Материалы, используемые в коммерческих водосточных системах

Вы также должны учитывать материал, из которого сделаны эти детали. Водостоки и трубы из разных материалов могут быть совершенно разного качества и решать разные проблемы, с которыми вы можете столкнуться при работе с дренажной системой. Каждый из этих материалов имеет свои преимущества и недостатки.

• Чугун: Исторически сложилось так, что самый популярный дренажный материал, чугун, имеет много преимуществ. Он тяжелый, что делает его прочным и тихим. В то время как старый чугун имел тенденцию к засорению, современные покрытия из чугуна предотвращают образование отложений в трубах. Все-таки чугун – самый дорогой материал. Чтобы сократить расходы, он обычно используется только для дренажной крышки, где его превосходная прочность является огромным преимуществом для предотвращения попадания крупного мусора в систему.
• ПВХ: Уже более века сантехники используют поливинилхлорид (ПВХ) как более дешевую альтернативу чугуну. Он нетоксичен и устойчив к истиранию, и его гораздо легче разрезать на необычные формы. Хотя он обычно дешевле чугуна, это более слабый материал.
• Пропилен: Гораздо более новое изобретение, чем ПВХ, пропилен производится из нефтяных отходов. Его также называют пропеном или метилэтиленом. Он похож на ПВХ, но имеет ряд преимуществ перед ним. Во-первых, гораздо меньше шансов сгореть во время пожара в здании. Если он горит, то выделяет относительно безвредный дым, в то время как ПВХ выделяет хлористый водород, токсин. Полипропилен также обладает высокой устойчивостью к растворителям, поэтому его часто используют в промышленных целях. Тем не менее, пропилен является самым легким из доступных пластиковых трубопроводов, что делает его плохим выбором в качестве покрытия водостока или натяжения крыши.
• ABS: Некоторые компоненты дренажной системы изготовлены из акрилонитрил-бутадиен-стирола (ABS). Он очень похож на ПВХ, но из-за того, что он плохо работает на солнце, его редко рекомендуют использовать на крыше, особенно в качестве дренажного покрытия. Краска и пигменты могут препятствовать быстрому разрушению АБС-пластика на солнце.

Внутренние дренажные трубы, изготовленные из любого из этих материалов, требуют изоляции, чтобы вода не замерзала при низких температурах.

Изоляция крыши и новые стандарты водостоков с крыши

Зачем вообще нужно изолировать дренажную систему? Водостоки — это элементы крыши, которые проходят через крышу и могут позволить кондиционированному воздуху выходить. Без теплоизоляции крыши водостоки могут обойтись вам в целое состояние на обогрев и охлаждение. Кроме того, вода может замерзнуть в трубах и повредить вашу систему.

То, сколько изоляции потребуется вашей дренажной системе, зависит от вашего климата. Фактически, в 2012 и 2015 годах Международный совет по нормам и правилам изменил свои правила в Международном кодексе энергосбережения (IECC), требуя большей изоляции водостоков с крыши.

Первым изменением было увеличение коэффициента теплового сопротивления, которого должна достичь крыша в каждом из регионов Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE). Второе изменение заключается в том, что это значение R должно быть достигнуто в пределах четырех футов от водостока. Раньше вам нужно было получить только среднее значение R по всей крыше. Теперь, чтобы соответствовать значению в пределах четырех футов от водостока, большинству крыш потребуется значительно более толстая изоляция или новый тип изоляции, такой как полиизоляция.

Ваш штат, провинция или другая местная юрисдикция могут принять или не принять изменения IECC. Специалист по кровельным работам и владелец здания должны выяснить, какие правила изоляции применяются к их дренажной системе, и соблюдать их.

Проблемы с городскими стоками

В вашем районе также могут быть внесены изменения в правила дренажа, чтобы помочь решить проблемы с городскими стоками. Крыши в густонаселенных городских районах собирают большое количество воды, и не во всех муниципалитетах есть сифонные дренажные системы, которые могут быстро перемещать этот огромный объем воды. Вместо этого вода возвращается и может затопить дома людей, а также реки, ручьи и заливы. Поскольку эта вода не подвергается очистке, она может представлять опасность для здоровья.

Чтобы предотвратить перегрузку дренажной системы, муниципалитеты могут потребовать, чтобы коммерческие здания устанавливали водостоки для регулирования стока. Эти стоки на самом деле замедляют скорость стока воды с крыши, поэтому объем воды более удобен для городской инфраструктуры. В течение нескольких часов после дождя коммерческая крыша с водосточным желобом будет действовать как резервуар, удерживая воду для предотвращения ущерба имуществу и дикой природе.

Другим решением, которое может помочь в управлении ливневыми стоками, является растительная кровля, которая может поглощать большое количество дождевой воды. Вместо того, чтобы поступать в дренажную систему муниципалитета, вода со временем будет использоваться растительностью на крыше.

Обслуживание дренажной системы

Владельцам зданий также будет полезно ознакомиться с основными требованиями по обслуживанию дренажной системы. Ежегодно или раз в полгода все дренажные системы следует осматривать и очищать. Если ваша крыша имеет историю засоров или проблем с дренажем, вам следует осматривать и чистить ее еще чаще. Кроме того, если здание, которым вы управляете или владеете, находится в районе, где каждую осень деревья сбрасывают листву, то одну из таких уборок следует проводить в конце осени, когда ваша система соберет больше всего мусора.

Несмотря на то, что кровельщик должен обслуживать вашу крышу за вас, полезно знать, какие основные шаги он/она должен предпринять при уходе за вашей крышей. Он/она должен:

• Убрать весь мусор и предметы с крыши и дренажа.
• Проверка на стоячую воду, застой и скорость дренажа.
• Убедитесь, что дренажные сетки закреплены и хорошо видны.
• Убедитесь, что водосточные желоба (водосточные трубы) безопасно направляют воду.

Любые деревья или другие элементы ландшафта, расположенные рядом с вашей крышей, должны быть обрезаны. Хотя некоторые специалисты по кровле могут выполнять эту задачу, вам может быть лучше нанять ландшафтного дизайнера, который сделает эту работу до прибытия специалистов по кровле. Если вы подождете, то садовники могут неосознанно оставить мусор в канализации.

Воспользуйтесь системой поиска подрядчиков по кровельным работам IKO, чтобы найти специалиста по кровельным работам, который будет обслуживать вашу водосточную систему. Или он / она может ответить на ваши вопросы о ремонте или изменениях водосточной системы вашей крыши, которые могут потребоваться.

Различные типы промышленных водосточных систем

Крыши многих коммерческих помещений плоские, что требует дренажной системы, поскольку стоячая вода может серьезно повредить крышу. Существует множество различных типов водостоков для коммерческих крыш, поэтому важно изучить ваши варианты, чтобы выяснить, какой из них идеально подходит для вашего бизнеса.

Важность дренажных систем

Прежде чем углубляться в различные типы дренажных систем, важно понять, зачем они вообще нужны. Водостоки принимают направленную воду и отводят воду с крыши, что помогает защитить как от внешних, так и от внутренних повреждений.

Если у вас нет водосточной системы, вода собирается на крыше, разрушает барьерную мембрану и в конечном итоге просачивается внутрь. Если это произойдет, это может привести к дорогостоящему ремонту не только крыши, но и внутренней части здания. Поскольку утечки могут вызвать небольшие проблемы, такие как водяные пятна, отслаивающаяся краска и плесень, а также большие проблемы, такие как повреждение продукта или инвентаря и сбои в работе, важно иметь надлежащие дренажные системы на вашем участке.

Две основные формы дренажных систем

При выборе водосточной системы для крыши помните, что у вас есть два основных варианта:

1. Сила тяжести:  Эта система работает под действием силы тяжести, позволяя воде стекать крыша. Сегменты с разным уклоном сливаются в один внутренний водосток и работают в тандеме, отводя воду с крыши.
2. Сифонический:  Этот вариант не зависит от гравитации. Вместо этого отверстие слива снабжено деталью, препятствующей попаданию воздуха в слив. В результате внутренняя часть водостока имеет более низкое атмосферное давление, всасывает воду и позволяет ей свободно двигаться без необходимости плавного спуска.

Четыре типа водосточных систем

Существует четыре типа коммерческих водосточных систем, которые хорошо подходят для плоских крыш.

1. Водосточные желоба:  Они наиболее распространены в жилых районах, но в коммерческих зданиях также могут быть установлены водосточные желоба по краям крыш для сбора воды с крыши и направления ее в водосточный желоб, который помогает воде стекать с поверхности без касаясь стены здания. Чтобы желоба были эффективными, они должны работать с крышей с небольшим уклоном, чтобы вода свободно попадала в желоб. Также важно, чтобы в этой дренажной системе не было мусора, чтобы вода могла беспрепятственно течь.

2. Водосточные трубы:  Эта водосточная система очень похожа на водосточный желоб и также называется водосточной трубой. Он работает вместе со шпигатом, перенося воду на землю. Обычно это труба, прикрепленная к стене здания. Вода течет из шпигата или желоба в эту дренажную трубу, не касаясь здания, что предотвращает образование плесени, мха и грибка на внешней стороне здания. Это также помогает защитить от просачивания воды во внешние стены, когда вода стекает с крыши.

3. Шпигаты: Коммерческие кровельные водостоки обычно имеют форму шпигата, канала или отверстия, расположенного в боковых стенках крыши, который действует аналогично желобу, позволяя воде свободно стекать с крыши. Однако в то время как водосточный желоб проходит вдоль крыши, шпигат позволяет воде течь и затем соединяться с желобом или водосточной трубой.

4. Внутренние водостоки:  Многие коммерческие здания имеют внутренний водосток, расположенный под поверхностью крыши для сбора воды. Обычно они располагаются там, где собирается больше всего воды или где есть небольшой уклон вниз, поэтому центр крыши является обычным местом стока. Нередко внутренние водостоки используются в сочетании с другими системами, такими как шпигаты.

Выбор водосточной системы с крыши зависит от типа водостока, с которым может взаимодействовать ваша крыша, и от того, что советуют специалисты по кровельным работам. Однако знание доступных вариантов может сделать процесс менее запутанным.

Выберите водостоки для вашей водосточной системы

Коммерческие водосточные воронки помогают защитить вашу крышу от повреждения водой, так как вода стекает с крыши, а не скапливается на поверхности. Если вам нужно добавить дренаж в коммерческое здание или вы хотите улучшить существующий дренаж, поговорите со специалистом по кровле, чтобы решить, какой из вариантов дренажа лучше всего соответствует потребностям вашего здания.

Поделиться этой публикацией

Свяжитесь с нами

Есть вопрос? Наша быстрая и дружная команда готова помочь и предоставить любую необходимую информацию.

Нужен расчет? У нас вы найдете бесплатные предложения по ремонту и замене кровли. Мы проверим вашу крышу и создадим эффективное решение для обеспечения безопасности и сухости вашего ценного имущества.

Контакт

• [email protected]
• (888) 622-1622
• 2421 Spartanburg Hwy
  Ист-Флэт-Рок, Северная Каролина 28726

Обслуживание Юго-Востока:

• Северная Каролина
• Южная Каролина
• Грузия
• Теннесси
• Кентукки
• Вирджиния
• Западная Виргиния
• Алабама
• Арканзас
• Флорида

Facebook-f Инстаграм Linkedin-in

Benton Roofing © 2022 Все права защищены.

Водосточные системы | BLÜCHER

Водосточная система BLÜCHER®

Водосточная крыша BLÜCHER® включает воронки и аксессуары из нержавеющей стали. В сочетании с системой трубопроводов BLÜCHER® EuroPipe из нержавеющей стали с нажимной посадкой, BLÜCHER® Drain Roof представляет собой законченную водосточную систему из нержавеющей стали. Система может использоваться для всех типов плоских крыш с битумной или однослойной кровельной мембраной, а также подходит для гравитационных и вакуумных или сифонных систем.



Связаться со службой поддержки клиентов

Позвольте нам рассчитать вашу следующую сифонную кровельную систему

Заполните форму расчета расхода, чтобы определить полную систему стоков, труб, фитингов и аксессуаров.

(Для самотечной кровли и других систем обращайтесь в местное представительство BLÜCHER



Форма для расчета расхода

Наша сифонная водосточная система является экономичным и надежным решением, удаляющим значительные объемы воды при меньшем количестве стоков

Дренажная система BLÜCHER® EuroPipe из нержавеющей стали является неотъемлемой частью сифонной водосточной системы.



Благодаря устойчивости труб из нержавеющей стали дополнительные опорные рейки и кронштейны не требуются. Минимальное количество компонентов не только делает установку системы самой простой и быстрой на рынке, но и делает ее сифонной дренажной системой с наименьшим общим весом.

Подробнее о сифонных дренажных решениях

Найти водосток для сифона

Трубопроводная система BLÜCHER® для самотечных водосточных систем

Система BLÜCHER® EuroPipe является естественным выбором для самотечных водосточных систем. Наружная водосточная труба имеет приятный внешний вид, имеет долгий срок службы, а при применении в качестве системы трубопроводов внутри зданий большой поток может сочетаться с низким уровнем шума.

Благодаря этому решению поверхность из нержавеющей стали можно считать частью архитектурного образа интерьера здания.



Подробнее о решениях для гравитационного дренажа

Найти водосток на крыше для гравитации

Дренаж с зеленых крыш предназначен для отвода слоя почвы с крыш.

Зеленые крыши пользуются большой популярностью, поскольку делают города зеленее, прохладнее и здоровее. Не в последнюю очередь буферизация воды в растениях и почве снижает пиковую нагрузку на канализационную систему, если дождевые нагрузки не настолько сильны, что растения и почва не могут больше поглощать воду.

Если на зеленой крыше нет регулируемой системы удержания воды, избыточная дождевая вода будет беспрепятственно стекать в общественную канализационную систему. Тем не менее, правильно подобранные водостоки могут удерживать воду в случае сильного дождя, тем самым снижая нагрузку на канализационную систему в пределах норм водостоков.

При установке водостока перфорированная часть оборачивается геотекстилем, чтобы почва не попадала в дренажную систему.

BLÜCHER® предлагает полный спектр водосточных систем из нержавеющей стали для зеленых крыш.

Узнайте больше о водосточных системах для зеленых крыш

Найдите наружный слив

Балконный трап, разработанный специально для сохранения сухости вашего балкона

BLÜCHER предлагает широкий ассортимент балконных трапов, предназначенных для определенных типов балконов.

BLÜCHER® EuroPipe – предпочтительное решение для водосточных труб с балконов. Поверхность из нержавеющей стали придает элегантный вид зданию. Кроме того, нержавеющая сталь устойчива к воздействиям окружающей среды, таким как солнце, погода и физические нагрузки.

В этой области часто требуются индивидуальные решения, и мы готовы вам помочь. Пожалуйста, свяжитесь с BLÜCHER, чтобы получить правильное решение для вашего проекта.



Найдите слив на балконе

Дренажные решения из нержавеющей стали для многоэтажных парковок

Многоэтажные или подземные парковки должны содержать только негорючие установки, например, водостоки и дренажные трубы из нержавеющей стали. В многоэтажных автостоянках пожарная безопасность важна, потому что автомобили, заправленные бензином, легко воспламеняются. Благодаря небольшому весу, классу огнестойкости A1 и простоте сборки трубы BLÜCHER из нержавеющей стали с нажимной посадкой являются предпочтительной системой для автостоянок по всему миру.

Узнайте больше о дренажных решениях для многоэтажных автостоянок

В этой области часто требуются индивидуальные решения, но мы готовы вам помочь. Свяжитесь с BLÜCHER, чтобы получить правильное решение для вашего проекта.



Найдите наружный слив

Концепция подключенных кровельных водостоков

Минимизируйте риск повреждения зданий и интерьеров с помощью НОВОЙ концепции подключенных кровельных водостоков с беспроводным мониторингом.

Система сразу же предупреждает вас о потенциальных рисках, например. если забиты дренажи.



Узнайте больше о подключенной крыше

Максимальная производительность при минимальном техническом обслуживании

Водосточная система из нержавеющей стали устойчива к ударам, коррозии и огню и требует минимального обслуживания. Гладкая внутренняя поверхность нержавеющей стали обеспечивает отличные свойства самоочистки и высокую пропускную способность, предотвращая засорение.

Здесь, чтобы помочь от начала до конца

Мы можем помочь вам разработать и спроектировать идеальную водосточную систему для вашей области применения. Запросите расчет расхода, чтобы определить полную систему стоков, труб, фитингов и аксессуаров.

Узнайте больше о применении BLÜCHER® Drain Roof из некоторых наших проектов. Вам безопасная и полная водосточная система крыши.



Узнайте больше о BLÜCHER® EuroPipe

Пример: экономичная установка сифонной водосточной системы

Джесс Мёрк, совладелец Dansk VVS & Klima A/S, рассказывает, почему они выбрали сифонную водосточную систему из нержавеющей стали вместо пластиковой системы.



Время установки сократилось как минимум на 50 %.

Позвольте нам помочь вам с вашим следующим проектом водосточной системы. Свяжитесь с нами сегодня.



Контакты и служба поддержки клиентов



Тематические исследования

Просмотреть все тематические исследования

BLÜCHER Roof Drainage поддерживает увеличенный склад в Германии

Читать пример из практики

Водосточная система BLÜCHER® для новой и улучшенной IKEA

Читать пример из практики

Первая сифонная водосточная система BLÜCHER® установлена ​​в Турции

Читать пример из практики

Какую систему водоотвода с крыши следует использовать?

Когда вы покупаете дом, вы смотрите на крышу, систему вентиляции и кондиционирования и фундамент. Возможно, вы не смотрите на типы систем водоотведения с крыши для вашего дома. Однако, как стекает вода с крыши вашего так же важен, как и сама крыша. Если крыша не отводит дождь или снег должным образом, это может привести к эрозии и повреждению фундамента, а также к протечкам крыши . Если вы беспокоитесь о своей водосточной системе, есть несколько вариантов, которые вы можете попробовать. Здесь вы найдете дополнительную информацию о водосточных системах для жилых и коммерческих помещений, а также о том, какая водосточная система может подойти вам лучше всего.

Что такое водосточные системы с крыш?

Системы водоотвода с крыши используются для отвода воды и мусора с крыши во время дождя и снега. Возможно, вы слышали, что дренажные системы называются водосточными желобами с крыши, и это одно и то же. Нужна ли вам водосточная система для вашего дома или коммерческая водосточная система с крыши, они работают одинаково.

Система состоит из разных частей. Во-первых, в системе есть водосточная труба на крыше, по которой вода направляется в одно или несколько мест на крыше. Затем вам нужен способ спустить воду и мусор на землю. Вот где водосточная труба пригодится, потому что водосточная труба направляет воду на землю, где она может быть поглощена землей.

Типы водосточных систем с крыши

Водосточная система с крыши

Первое, о чем вам нужно подумать, когда вы думаете о системе водоотвода с крыши, это тип вашей крыши. Существует четыре основных типа системы водоотведения с крыш , которые используются в строительстве:

• Плоские крыши
• Шатровые крыши
• Мансардные крыши
• Двускатные крыши

Водосточные системы плоских крыш

2

Коммерческие и домашние водосточные системы

для плоских крыш очень важны, потому что с плоских крыш труднее всего сливать воду, так как они не имеют уклона. Для плоской крыши существует три типа воронки. Если у вас есть коммерческое здание, вы можете использовать внутреннюю дренажную систему. Трубы для дренажа будут расположены внутри здания, а не снаружи. Внутренние водостоки идеально подходят для больших коммерческих зданий с плоской крышей. В некоторых домах с плоской крышей и коммерческих зданиях используются шпигаты, которые представляют собой отверстия по бокам стены. Шпигаты соединены с водосточной трубой или водосточной системой, чтобы отвести воду от здания.

Что насчет желобов? Могу ли я использовать водосточную систему?

Водосточные желоба используются в некоторых коммерческих зданиях, и чаще всего они используются при строительстве крыш домов. Водосточные желоба могут использоваться с различными типами водосточных систем крыш, такими как плоские, мансардные, двускатные и четырехскатные крыши. Желоб также можно назвать токопроводящей трубой. Водосточные желоба используются при установке водостока с крыши для отвода дождевой воды от вашего дома или коммерческой недвижимости.

Желоб очень похож на корыто, которое можно увидеть на ферме для кормления скота. Он узкий и для многих крыш является идеальной системой отвода дождевой воды с крыши. Если ваша крыша полностью плоская, например, большая коммерческая крыша, вы можете использовать другой тип коммерческого водостока. Если ваша крыша имеет какой-либо уклон, водосточная система будет работать на вашей крыше, независимо от того, есть ли у вас коммерческая недвижимость или жилая недвижимость.

Водосточные желоба являются наиболее распространенной формой водосточных систем с крыш, но вы должны быть осторожны, если решите использовать водосточную систему. Водосточные желоба необходимо обслуживать, чтобы они работали должным образом. Насколько хорошо работает водосточная система, зависит от того, из чего сделаны желоба и как они обслуживаются. Желоба могут быть изготовлены из алюминия, винила или оцинкованной стали.

Какой тип водосточной системы лучше всего подходит для моей собственности?

В водосточной системе используются три основных типа материалов для водосточных желобов. Винил был очень популярным выбором в последние годы. Это очень экономичный выбор. Винил легкий, и части винилового водосточного желоба могут соединяться вместе для легкой установки. Виниловые желоба бывают разных цветов, поэтому вы можете настроить внешний вид своего дома. Тем не менее, винил не всегда хорошо работает в местах с суровыми климатическими условиями.0007 зимы и месяцы низких температур. Если виниловый сайдинг не установлен должным образом, вы также можете столкнуться с водой, которая скапливается на участках вашей крыши и по бокам вашего имущества, что никогда не бывает хорошо.

Алюминиевые желоба

Вы также можете подумать об алюминиевых желобах. Алюминий бывает только одного цвета, но его можно окрасить в цвет отделки вашего дома. Алюминий не так прост в установке, как винил, но не слишком сложен. Многие алюминиевые водосточные желоба бесшовные, что придает вашему дому или имуществу единообразный вид. Тем не менее, алюминиевые желоба легко сгибаются или вмятины, поэтому они подходят не для каждого дома. Убедитесь, что вы выбираете первичный алюминий, а не переработанный алюминий, потому что он более высокого качества и прочнее, чем переработанный алюминий.

Водосточные желоба из нержавеющей стали

Водосточные желоба из нержавеющей стали являются еще одним вариантом. Они чрезвычайно прочны и не ржавеют, что делает их отличным выбором как для коммерческих зданий, так и для домов, если вы не хотите заменять их через несколько лет. Тем не менее, водосточные желоба из нержавеющей стали могут быть дорогими, и если у вас есть крыша большого дома или коммерческой недвижимости, которая нуждается в водосточной системе, вы заплатите намного больше за водосточный желоб из нержавеющей стали, чем за виниловые или алюминиевые водосточные желоба.

Независимо от того, какую водосточную систему вы используете, вы должны убедиться, что она установлена ​​правильно. Если вы можете, вы можете выбрать бесшовную водосточную систему, так как вода с меньшей вероятностью просочится и нанесет вред вашей крыше.
