Проекты крыш частных домов: 85 фото идей применения для различных типов домов

Содержание

85 фото идей применения для различных типов домов

Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.

Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности — способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Выводы и рекомендации

Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.

Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.

При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.

Фото проектов крыши

Также рекомендуем посетить:

Правильная крыша
Утепление мансарды
Крыша из ондулина
Монтаж крыши
Плоская крыша
Установка крыши
Мансардная крыша
Стропильная система
Крыша из шифера
Труба на крыше
Односкатная крыша
Устройство крыши
Вальмовая крыша
Крыша дома
Крыша гаража
Четырехскатная крыша

Ломаная крыша
Как сделать крышу
Ремонт крыши
Кровля крыши
Течет крыша
Крыша дома своими руками
Утепление крыши
Профнастил для крыши
Угол крыши
Гидроизоляция крыши
Система крыши
Крыша бани
Двухскатная крыша
Снегозадержатели на крышу
Конек крыши
Чем покрыть крышу
Крыша из металлочерепицы
Снег на крыше
Красивая крыша

Проекты крыш частных домов — составляем самостоятельно

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.
Обрешётка служит основанием для фиксации утеплителя и кровельного материала
Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.
Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов
Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.
Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка
Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.
Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой
Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.
Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Элемент системы стропил	Сечение
Мауэрлат	Брус 100х100 мм, 150х100 мм, 150х150 мм
Прогоны	Брус 100х100 мм, 150х100 мм, 100х200 мм
Диагональные элементы и ендовы	Брус 200х100 мм
Затяжки	Брус 150х50 мм
Стойки	Брус 100х100 мм или 150х150 мм
Ригели	Брус 150х100 мм, 200х100 мм
Кобылки, доски карниза, подкосы	Брус 150х50 мм
Доски подшивки	Доска от 22х100 мм до 25х150 мм

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.
Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки
Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.
При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков
Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение. Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.
Двускатная крыша позволяет обустроить чердачное помещение
Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.
В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться
Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.
В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна
Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.
Шатровая крыша подходит только для зданий квадратной формы
Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.
Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

железо;
цементно-песчаная черепица;
шифер;
камыш, солома или тростник;
деревянный гонт;
металлочерепица;
рубероид;
металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Уклон кровли	Относительный показатель
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

Расчётная ветровая нагрузка составляет 35 кг/м². Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м³. Если уклон больше, то нагрузку чаще всего не учитывают.
Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

угол наклона крыши был более 35°;
размеры створок находились в пределах от 80х60 до 120х80 см;
надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

черепицу;
медные листы;
листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
опоры должны быть той же толщины, что и стропильные рейки крыши;
элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

https://youtube.com/watch?v=cKu8YMuY81I

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.
К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
Высокая цокольная часть, сделанная из камня.
Второй этаж, изготовленный из деревянных деталей.
Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке.
В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков
Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.
ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности
Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.
Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

Обвести линией план частного дома.
Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
Обозначить линиями проекции коньков.
Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

присоединение подкосов, стоек, затяжек и других элементов;
фиксация стропильных ног к мауэрлату;
крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.
Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька
Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

конструктивные просчёты;
архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

для металлической черепицы допустимый угол наклона составляет от 30°;
для профнастила минимальный уклон составляет 8°;
для шифера оптимальный диапазон углов наклона — 25–30°;
для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

чертеж и планировка многоскатной кровли

15388 мин

Важным этапом строительства промышленных или жилых объектов является возведение стропильной системы и покрытие ее кровельным материалом.

Но как фундамент и стены здания, так и сама верхняя конструкция требует точных расчетов, ведь она должна гармонично вписываться в архитектурный ансамбль, защищать от негативного воздействия атмосферных осадков, сохранять тепло. Недочеты и ошибки в плане могут привести к обвалу или протечке важного элемента. Поэтому необходимо уделить особое внимание правильному конструированию. В нашей статье мы предлагаем вам рассмотреть, взять на вооружение проекты и чертежи крыш частных жилых домов. Это поможет вам самостоятельно спланировать будущую кровлю. Если в подобном деле у вас нет надлежащего опыта, то воспользуйтесь услугами специалистов (квалифицированных архитекторов). В проектных бюро вам подберут исходя из ваших предпочтений, уже готовый вариант.

Общие принципы и нюансы при проектировании

Перед началом работы нужно определиться с внешним видом перекрытия, так как оно является наиболее заметной частью всего сооружения. Следует разобраться в конструктивных особенностях, выбрать материалы, выделить основные элементы и соединения, обсудить с заказчиком предпочтения дизайна, способ теплоизоляции и другие немаловажные моменты. Огромное значение имеет геологическая разработка местности, определение розы ветров, климатические условия региона. От этого зависит смета будущего строения.

Кроме защиты от осадков, у кровельного покрытия могут быть и другие функции. Боковые скаты часто выполняют роль стен в мансардном этаже. Правильно спланированное здание задерживает лишние звуки с улицы. Чердачное пространство может использоваться как один из вариантов технических помещений, для размещения некоторых коммуникаций.

Что включает в себя проектирование крыши частного дома

После выбора дизайна вам необходимо:

Оценить параметры и свойства постройки, на которое будет устанавливаться перекрытие.
Выяснить типичные для вашего региона погодные условия (интенсивность осадков, уровень выпадающего снега, направление и сила ветров, вероятность града, смерчей, сейсмическую активность).

Выбрать материал для стропильной системы и кровельного «пирога» (тип внешнего покрытия, паро и теплоизоляция).
Определиться с коммуникациями, которые планируются разместить в этом пространстве.
Продумать доступ для обслуживания и ремонта.
Спланировать размещение дополнительных устройств (снегозадержатели, световые окна, отливы и т. д.).

На основе всех этих изысканий делается первичный эскиз. Это поможет вам визуально оценить общий вид строения. После этого создается детальный проект самой конструкции для деревянной или любой другой кровли частного дома, из которого будет понятно, какое количество строительных компонентов вам потребуется.

Если перекрытие маленького сарая или технического помещения не требует сложных расчетов и вычислений, то создание крупных крыш со специфической геометрией не терпит инженерных просчетов.

Сейчас большая часть проектных идей создается в автоматическом режиме. После введения исходных данных, таких как внешние параметры и характеристики, программа сама создает черновой план с соблюдением всех необходимых допусков.

Данный процесс становится достаточно сложной инженерной задачей и без соответствующего опыта проделать работу без допущения ошибок невозможно.

Сравнительные характеристики материалов

Если в начале двадцатого века строители применяли для создания стропильной системы кругляк, то в современном мире большинство работ производится с помощью бруса. Опыт показывает, что оптимальное сечение для разных элементов является следующим:

Мауэрлат (опорная обвязка, укладываемая на стену).	Брус от 100 до 150 мм.
Прогоны (горизонтально расположенные балки)	100–200 мм.
Ендовы	100х200.
Затяжки (усилители, предназначенные для предотвращения смещения стропил).	50х150.
Стойки (вертикальные подпорки).	100 на 100, 150 на 150.
Ригели	100х150, 100х200.
Доски карниза, подкосы	50х100.
Подшивка, решетник	Доска 25х150.
Стропила	100 на 200, 100 на 250.

Проект скатной крыши

Данная конструкция часто используется при перекрытии технических помещений и хозяйственных построек. Основная проблема таких сооружений это маленький уклон и как следствие, приличная снеговая нагрузка.

Если длина лаги не превышает трех метров, можно обойтись брусом 5 на 20 см. При большем прогоне нужно создавать устройство по типу «ферма». Пологие поверхности требуют особой тщательности в выборе кровельного материала, например, классическая черепица не очень подходит.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Плоская кровля

В Советском Союзе такой вариант был очень популярен, так как отсутствовала угроза лавинообразного схождения снега и площадь использовалась как солярий. Создается на основе бетонных плит с последующей гидроизоляцией битумными смесями. Отвод осадков производится в канализацию, туда же стекает и талая вода.

Коттедж в «Березка all seasons»

Гарда

Этажи

2 этажа

Площадь

105 м²

Комнат

с участком от 5,24 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Летний берег»

Шалфей

Этажи

2 этажа

Площадь

107,38 м²

Комнат

с участком от соток

от ₽

Доступно 18 участков

подробнее

в «Летний берег»

Клевер

Этажи

1 этаж

Площадь

76,58 м²

Комнат

с участком от соток

от ₽

Доступно 18 участков

подробнее

Система прекрасно выдерживает ветровые нагрузки, имеет оригинальный вид. Недостатком является необходимость периодического обслуживания верхнего слоя.

Проект двускатной крыши жилого дома

Один из самых распространенных типов. Представляет собой две наклонные поверхности для сбора и отведения осадков, вертикально расположенные фронтоны. Малые строения, как гаражи, хозяйственные сараи перекрываются только стропилами и стяжками. Этого достаточно для сопротивления тяжести снежного покрова. Если размеры здания больше 4 метров, то надлежит применять дополнительные усилители в виде стоек, раскосов. Вместительное чердачное пространство позволяет разместить еще несколько помещений. Недостаток — это изрядная парусность. Поэтому к укладке листов предъявляются повышенные требования.

Проекты ломаной кровли частных домов

Логическим продолжением предыдущей модели при сооружении мансард является такая форма. Почти вертикальные боковые поверхности позволяют значительно увеличить площадь под жилое помещение. Стены комнат и потолок служат элементом жесткости данной конструкции.

Наиболее экономичное решение, позволяющее с минимальными затратами создать большое пространство на базе маленького здания. Фронтонная часть дает возможность легко планировать балкон или лоджию.

К единственному минусу относится характерный внешний вид, который не всем нравится.

Полувальмовая форма

Более оригинальный облик придают два скоса на месте верхних частей фронтонов. Это значительно улучшает сопротивление устройства ветрам. Такое решение применимо как развитие двух предыдущих вариантов. Слегка усложняется система несущих опор и трудоемкость проведения кровельных работ (кройка листов происходит под определенным углом с соблюдением направления стока).

Противопоказаний по выбору материала нет. Вы можете использовать шифер, металл, мягкую кровлю, ондулин, черепицу.

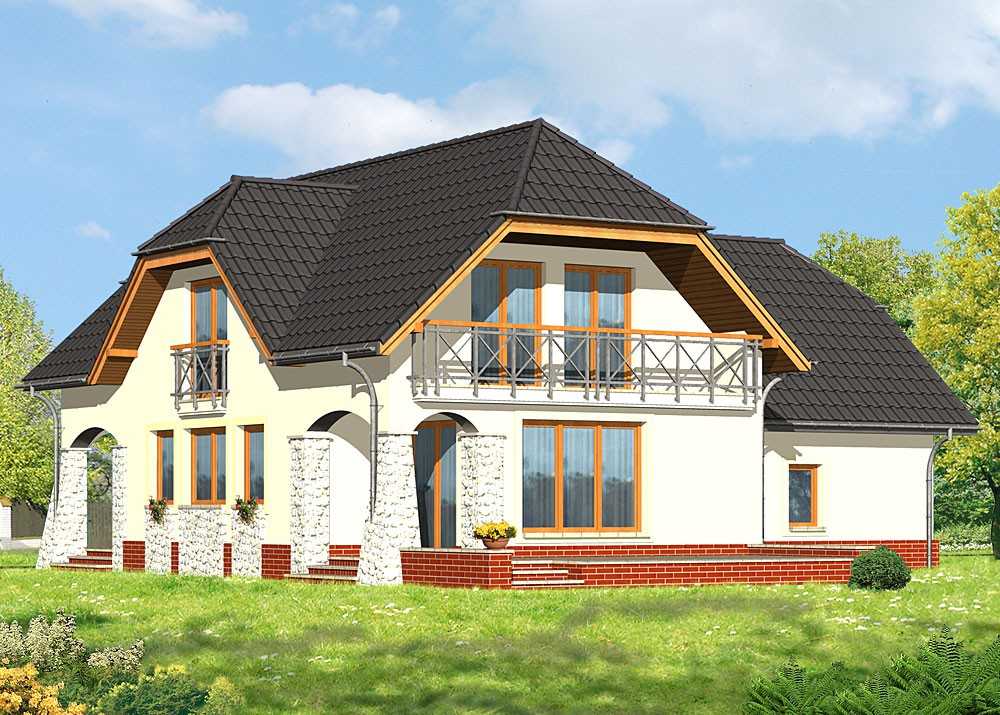

Проекты многоскатных крыш зданий

Особенность расположения помещения и предпочтения хозяина требуют иногда усложнения геометрии с целью придания более красивого вида или в силу других обстоятельств. Фантазия в этом вопросе ничем не ограничена. Но стоит понимать, что чем сложнее конфигурация, тем труднее будет проектирование и дороже исполнение. Кроме того, появляются зоны с экстремальным воздействием (точки сбора осадков с больших площадей).

Четырехскатная

Самый распространенный вариант для перекрытия загородного коттеджа. Это обусловлено тем, что отсутствие вертикальных поверхностей позволяет конструкции выдерживать сильные ветра. Скаты могут сходиться в одной точке или в двух местах с образованием маленького горизонтального конька. Такая модель называется вальмовой. Пожалуй, если не рассматривать эстетическую сторону, недостатком является сход осадков на все четыре направления. Это создает некоторые трудности при размещении входной группы и выступающих элементов. Проблема неказистого дизайна легко устраняется сооружением декоративных световых проемов.

Планировка крыши в частном доме с плавными изгибами

Во все времена купольная форма являлась роскошью и применялась при создании культовых зданий и дворцов. Современные технологии и материалы позволяют простому гражданину осуществить такую задумку. Наиболее предпочтительным будет металлический каркас, так как он позволяет создать основание фактически любой геометрии. Главной проблемой становится то, что можно использовать далеко не каждое покрытие. Обычно применяют гибкую кровлю на основе битумных компонентов. Форма бывает самой разной: конусом, куполом, цилиндром и т. д.

Выбор финишного слоя

В наше время уже никто не захочет покрыть свой дом соломой или гонтой. Неактуальны грунтовые основы, хотя в Европе они опять входят в моду. На рынке предлагается огромный ассортимент разнообразных материалов:

Коттедж в «Летний берег»

Мята

Этажи

1 этаж

Площадь

77,4 м²

Комнат

с участком от соток

от ₽

Доступно 18 участков

подробнее

в «Летний берег»

Вереск

Этажи

1 этаж

Площадь

91,06 м²

Комнат

с участком от соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Дмитриевский

Этажи

2 этажа

Площадь

184,48 м²

Комнат

с участком от 6 соток

от ₽

Доступно 18 участков

подробнее

Экономным, и поэтому широко использующимся, является шифер. Самый большой его недостаток – непрезентабельный внешний облик. Хотя производители стали выпускать разноцветные листы, это все равно не решает проблему.
Металлопрофиль – универсальное изделие, позволяющее недорого и практично перекрыть строение. К преимуществам относятся долговечность, маленький вес, простота монтажа, широкий ассортимент как формы, так и цветовой гаммы.
Ондулин, относительно новое изделие, дешев и имеет оригинальный вид. Обладает неплохой шумоизоляцией. Хрупок при отрицательных температурах.
Мягкая основа является аналогом рубероида. Выпускается в разных цветовых решениях. Эффектно смотрится на зданиях, позволяет защищать криволинейные поверхности. Но недостаточно долговечен и не рекомендован для малых уклонов.
Классическая глиняная черепица – дорогостоящий элемент. Но придает строению эффект монументальности.

Фото и схемы проектов конструкции кровли

Наиболее полное представление можно получить из каталогов, размещенных в интернете, находящихся в свободном доступе. Предприятия, профессионально занимающиеся планировкой и строительством, заинтересованы в распространении информации на эту тему. Вам необходимо лишь посетить официальные сайты, как пример, компании «Авирон Девелопмент». Специалисты предложат вам готовые варианты и подберут наиболее удобное индивидуальное решение исходя из ваших предпочтений и финансов.

Определяем уклон стропильного сооружения

Финишные материалы, по которым стекает вода, не все подходят для разных наклонов. Черепица, как и шифер сложно крепятся на крутых поверхностях, а древесная гонта не терпит малых уклонов. Исходя из этого выбирается оптимальное падение высоты на один метр. А уже с учетом этого параметра рассчитываются физические характеристики несущей конструкции. Диапазон отклонений достаточно широк. Например, гибкую рулонную кровлю допускается использовать от 5 до 70 градуса. А асбестоцементные листы – от 30 до 80°.

Расчетные значения уклонов

Вычислить длину катета, высоту подъема, размер стропил (гипотенуза) можно используя школьную тригонометрию. Но для простоты мы приводим вам таблицу. Применять ее нужно следующим образом: если вы хотите перекрыть односкатной поверхностью помещение длиной 10 метров и целесообразно иметь наклон 10 градусов, то вам следует умножить параметр 0,17 на 10. В результате вы получите высоту опорной точки.

Отклонения от горизонтали в градусах	Коэффициент пересчета
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Проект конструкции кровли дома большой площади

Для монументальных строений расчет системы имеет свои особенности. Так как снеговая и ветровая нагрузки становятся очень существенными (все смотрели видео с улетающими крышами), то к этой задаче необходимо подходить с особой тщательностью.

Кроме опоры на периметр, желательно предусмотреть дополнительные промежуточные точки, расположенные на несущих перегородках. Сама технология крепления предусматривает сопротивление не только нагрузкам от снега, дождя, но и отрывающим усилиям при боковом ветре. При сложной конфигурации следует тщательно продумать усиление зон скопления замерзшей воды. В таких точках давление порой составляет до десятков тонн.

Проект кровли для деревянного шале

В нашей стране такая модель была всегда очень распространена. В последнее время она снова входит в моду. Единственным кардинальным отличием от других решений является необходимость защиты несущих стен большим выносом. Это не позволяет влаге, падающей с неба, оседать на бревнах, что может привести к гниению.

Программы

Добиться применения надежных материалов и при этом отказаться от избыточного усиления возможно, если использовать специальный софт. В стандартном варианте это выглядит так: вносится конфигурация линий опоры, задается необходимая форма (уклоны, наличие декоративных элементов и т. д.), прописывается тип покрытия, определяется зона эксплуатации. После этого компьютер рассчитывает оптимальное решение стропильной системы со всеми сочленениями, опорами и параметрами строительных компонентов.

Самостоятельная разработка

Опыт показывает, что любому здравомыслящему человеку вполне по силам удовлетворительно спланировать крышу на небольшое и не очень ответственное строение (гараж, сарай, баня). Но если площадь превышает 40-50 метров, то это является достаточно серьезной задачей и лучше обратиться к профессионалам. Этим вы сможете не только избежать ошибок, но и сэкономить, отказавшись от избыточности (например, вместо монументальных брусов 200х250 мм вполне подойдет обрезная доска 50х150).

Таунхаус в «Березка all seasons»

Таунхаус на Поленова 2

Этажи

2 этажа

Площадь

109,87 м²

Комнат

с участком от 3,81 соток

от 6 664 852 ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Борисовский

Этажи

2 этажа

Площадь

227,6 м²

Комнат

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Белладжио

Этажи

2 этажа

Площадь

281,56 м²

Комнат

с участком от 7,15 соток

от 5 000 000 ₽

Доступно 18 участков

подробнее

Как производится расчет площади

Заказ кровельного материала – одна из задач, которая встает со временем перед вами. Если размеры прямоугольных поверхностей высчитывается путем умножения длины на ширину и добавление коэффициента перекрытия (рабочие параметры), то треугольная форма требует более тщательного подхода. У многих листов существует направление стока. Поэтому придется заказывать больший объем с учетом обрезков и периодичностью рисунка. Почти во всех специализированных торговых точках есть программа «калькулятор», который легко даст ответ на ваш вопрос по готовой схеме стропил.

Наиболее распространенные ошибки

Широкий ассортимент и нестандартность дизайна могут привести к просчетам.

Следует обратить внимание на следующее:

Уклон должен соответствовать свойствам покрытия.
Стропильные конструкции рассчитываются с запасом в 2-3 раза.
Монтаж узловых точек производится с соблюдением всех технологий.
Обязательная привязка к природным особенностям местности.

Наши рекомендации

Желание каждого мужчины построить что-нибудь собственными руками — это, конечно, святое, но если вы не обладаете достаточным опытом, то сооружение такой ответственной части как кровля, стоит поручить компетентным организациям. Специалисты нашей компании «Авирон Девелопмент» создадут проект скатной, плоской, конической, купольной крыши дачного, коттеджного дома или планировку (проектирование) любого частного строения с учетом всех требований и ваших предпочтений. Примеры завершенных построек можно посмотреть на фото.

Основные этапы строительства частного дома: последовательность и порядок работ, пошаговая инструкция постройки жильяИз какого материала лучше всего построить дом: как выбрать самый долговечный стройматериал для частного и загородного жильяКак сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

E-mail

Согласен на обработку персональных данных

Виды крыш частных домов — проекты и варианты строительства кровли своими руками

Крыши частных домов делятся на несколько различных категорий, в зависимости от формы, конструктивных элементов, сложности устройства и прочего. Выбирать вид крыши при строительстве здания следует с учётом многих факторов: количества осадков в той или иной местности, прочности конструкции, ветровой нагрузки, устройства жилых комнат на чердаке и т.д.

Крыша дома выполняет сразу несколько важных функций:

обеспечивает гидро- и шумоизоляцию;
создаёт заслон от ветра;
выступает в роли теплового барьера.

От качества самой конструкции и кровельного материала зависит долговечность конструкции. Также эти показатели влияют на затраты по обогреву комнат внутри здания.

Вернуться к оглавлению

Содержание материала

1 Виды крыш домов по назначению и конструкции
- 1.1 Плоские и скатные крыши
- 1.2 Бесчердачные и чердачные крыши
2 Назначение крыши
- 2.1 Основные виды крыш домов по форме
  - 2.1.1 Односкатная крыша
  - 2.1.2 Двускатная крыша
  - 2.1.3 Вальмовая (четырёхскатная) крыша
  - 2. 1.4 Многощипцовая крыша
  - 2.1.5 Мансардная крыша
- 2.2 Другие виды крыш частных домов
- 2.3 Выбор вида и формы крыш для частных домов
3 Стеклянные крыши для частных домов
4 Устройство простой крыши деревянного дачного дома
5 Строительство крыши частного дома
- 5.1 Этапы строительства двускатной крыши частного дома
6 Выбор кровли для частного дома
7 Ремонт крыши частного дома

Виды крыш домов по назначению и конструкции

Плоские и скатные крыши

Крыши домов могут быть плоскими и скатными (наклонными).

В зависимости от архитектуры здания, ещё на этапе проектирования подбирается соответствующая конструкция крыши. Создаются чертежи, и проводятся расчёты, с учётом всех особенностей данного архитектурного сооружения. Заранее также продумывается и планировка крыши – чердака или жилых помещений.

Загородный коттедж с плоской крышей

Плоские конструкции встречаются в основном в странах, на территории которых выпадает незначительное количество ежегодных осадков. Так как при обильном количестве осадков вода будет скапливаться на такой крыше, и она может начать протекать. На просторах нашей страны при строительстве зданий применяют скатные крыши. Плоскость у таких конструкций располагается под определённым углом, обычно он более 10 градусов и зависит от обилия осадков, выпадающих за сезон в данном регионе.

Обо всех других преимуществах и недостатках плоских крыш можно подробнее узнать из данного специального видео.

Гораздо чаще используют проекты крыш частных домов, обладающих наклонной конструкцией, которые могут иметь сразу несколько скатов.

Бесчердачные и чердачные крыши

По своей конструкции крыши можно разделить на бесчердачные и чердачные. У бесчердачных несущие элементы её конструкции одновременно являются перекрытием верхнего этажа дома. Они могут быть вентилируемыми и невентилируемыми. У чердачных крыш присутствует чердачное перекрытие, которое отделяет их конструкцию от жилых помещений.

Вернуться к оглавлению

Назначение крыши

При выборе крыши дома следует заранее определиться с тем, как будет использоваться её пространство: в качестве простого чердака или жилого помещения. Эти моменты существенно влияют на то, какая именно форма и вид крыши подойдёт для вашего дома.

Основные виды крыш домов по форме

Конструкции крыш частных домов по своей форме также можно разделить на несколько видов:

односкатные,
двускатные,
вальмовые,
многощипцовые,
мансардные,
шатровые,
купольные,
конические,
плоские.

Основные виды крыш для частных домов

У односкатных крыш угол наклона обычно не превышает 20-30 ⁰. Плоскости мансардных крыш устанавливают под углом 45-60⁰ в нижней части и 25-35⁰ в верхней части. Для обычных двухскатных конструкций этот показатель находится в пределах 25-45⁰.

Шатровые крыши предполагают наличие 4-8 плоскостей для лучшего удаления дождя и снега.

Красивые конструкции крыш частных домов получаются при объединении нескольких двускатных элементов или видов, однако поддерживать в хорошем состоянии такие сооружения и устанавливать их – дело непростое.

Односкатная крыша

Односкатная крыша дачного дома обладает достаточно простой формой. При этом в обустройстве частных жилых домов такой вид крыши встречается крайне редко, так как при подобной конструкции нагрузка на систему отвода дождевой воды значительно повышается, и просто смотрятся они не слишком красиво.

Частный дом с односкатной крышей

В большинстве случаев такие крыши используются при возведении хозяйственных пристроек небольшой ширины. Если вы всё-таки решили обустроить именно такой вид крыши, то вам будет необходим усиленный водоотлив, обладающий большей пропускной способностью.

Двускатная крыша

Двускатные крыши, также обладающие весьма простой конструкцией, представляют собой наиболее распространённый тип крыш для частных малоэтажных зданий. При её обустройстве можно использовать практически любые кровельные материалы.

Схема устройства простой стандартной двускатной крыши частного дома

Вальмовая (четырёхскатная) крыша

Вальмовая (четырёхскатная) крыша более распространенной является в южных районах. При таком варианте обустройства крыши у чердака отсутствуют фронтоны, а слуховые окна, в большинстве случаев, располагаются на пересечении конька с ребрами вальма. По своей конструкции вальмовая крыша намного сложнее двускатной, поэтому чаще используется в тех случаях, когда зданию требуется придать эстетическую привлекательность.

Конструкция вальмовой четырёхскатной крыши дома

Многощипцовая крыша

Многощипцовый вид крыши отличается внушительным количеством различных вариантов выполнения, зависящих от размеров и количества щипцов (фронтонов). Её сооружение рекомендуется доверять только опытным профессионалам, так как её обустройство сопровождается образованием впалых углов, которые требуют очень точного и аккуратного выполнения кровельных работ.

Устройство многощипцовой крыши дома

Мансардная крыша

Мансардную крышу, как правило, обустраивают в тех случаях, если предполагается использование чердака под жилое помещение. Такой вид крыши обладает ломаным профилем и, соответственно, несколько сложен в изготовлении. Часто бывает разновидностью многощипцовой и двускатной крыши.

Схема ломаной мансардной крыши

Другие виды крыш частных домов

Помимо этого, достаточно распространёнными являются конические, купольные и комбинированные виды крыш. Конические и купольные крыши часто применяются в качестве декоративных или отдельных элементов более сложных конструкций здания. Комбинированный тип является одним из наиболее распространённых типов крыш, так как совмещает в себе сразу несколько элементов отдельно взятых видов.

Частный загородный коттедж с конической крышей

Выбор вида и формы крыш для частных домов

При выборе формы и вида крыши необходимо учитывать факторы, от которых зависят её эксплуатационные качества. В первую очередь следует обратить внимание на уклон крыши. В снежных районах желательно подбирать конструкции с простыми и крутыми формами, так как снег на таких накапливаться практически не будет.

В районах с сильными ветрами при выборе нужно учитывать силу ветровой нагрузки.
Чем она выше, тем больше угол наклона, площадь и высота крыши. Помимо этого требуется принимать во внимание противопожарные требования, предъявляемые к крышам.

Вернуться к оглавлению

Стеклянные крыши для частных домов

Многие владельцы загородных коттеджей мечтают наслаждаться видом звёздного неба. Проекты крыш частных домов могут предполагать, как частичное остекление, так и обустройства прозрачного купола. Стеклянная кровля устанавливается на террасе, балконах, веранде.

Форма крыши для частных домов и различного рода сооружений выполняется в виде наклонной плоскости, купола, сферы. Панорамные стеклянные крыши монтируются на несколько скатов, благодаря чему значительно увеличивается площадь обзора. Во время установки такой конструкции необходимо использовать усиленные алюминиевые и стальные профили.

Стеклянные крыши для частных домов имеют свои отличительные особенности. При проектировании конструкции, следует учесть, что будет необходимо периодически производить мойку и ремонт стёкол. Крыша, как и окна, со временем потускнеет от попадания пыли и осадков на её поверхность. Также желательно установить систему подогрева на стёкла, чтобы в холодное время на них не скапливались лёд и снег, а вы смогли насладиться открывающимися видами.

Материалы для прозрачных крыш

Для создания прозрачных и, в то же время, тёплых и безопасных кровель применяют:

cтекло триплекс,
оргстекло,
поликарбонат,
прозрачный шифер.

Обычное стекло для создания прозрачных крыш не используется из-за своей высокой хрупкости, при поломке осколки могут навредить здоровью человека.

Триплекс наиболее безопасный материал для создания безопасного покрытия.
Ламинированное стекло также не даёт осколков при разрушении, однако, светопропускная способность не очень большая и оно очень толстое.
Армированное стекло иногда используют для остекления крыш. Если стекло разобьётся, осколки останутся в каркасе из металлической сетки.
Пластиковые светопрозрачные материалы – поликарбонат, оргстекло и шифер обладают прекрасными свойствами (лёгкостью и высокой прочностью), обуславливающими возможность их применения для создания сложных раздвижных конструкций.

Вернуться к оглавлению

Устройство простой крыши деревянного дачного дома

Проекты крыши домов обычно предполагают максимальное использование чердачного пространства, для чего помещение наверху расширяют и утепляют. Полученную в результате полезную мансардную площадь можно использовать для жилья.

Конструкция крыши деревянного дома состоит из каркаса и кровли. Каркас крыши состоит из несущих и крепёжных элементов. К основной части относятся: стропила, мауэрлат и обрешётка. Важные дополнительные элементы каркаса – ригели, подкосы, стойки и т.д. Они придают жёсткость конструкции.

Конструкция элементов крыши деревянного дома

Высота и объём полученного помещения зависят от двух факторов: угла наклона и числа скатов. Обычно проекты крыш дачных домов предполагают двускатную ломаную форму. Такая конструкция наиболее удобна для жизнедеятельности человека. Иногда на втором этаже в план входит балкон. Обязательно следует учитывать, что в максимальной точке высота этажа мансарды не должна быть менее 2,2 м.

Внутренняя часть обычной двускатной крыши тоже может использоваться в качестве жилой зоны. Здесь располагают спальни или кабинет. Высота средней части помещения при этом, не должна быть менее 1,8 м.

Кровля состоит из материалов, обеспечивающих тепло-, гидро- и пароизоляцию.

При устройстве крыши особое внимание уделяют выбору утеплителя. Также стоит остановиться на кровельном материале, который больше подходит по характеристикам для вашего сооружения.

Подробная схема устройства крыши деревянного дома

Гидроизоляция обеспечивает защиту от осадков, поэтому покрытие не должно иметь на своей поверхности повреждений и даже очень маленьких и отверстий.
Пароизоляция обеспечивает отсутствие конденсата, который может стать причиной сырости на чердаках и в мансардных помещениях. Также исключить отсыревание деревянной конструкции позволит включение в проекты крыш дачных домов оконных проёмов, которые позволят производить вентиляцию. Расположение и количество форточек влияет на проветриваемость мансарды и её освещённость.
Утепление пола крыши производится в зависимости от его конструктивных особенностей. На монолитные перекрытия укладывают жёсткий материал. Сверху делают стяжку и монтируют напольное покрытие. На деревянных конструкциях укладываются: пароизолирующий материал, утеплитель, делается черновой пол и только потом устанавливается напольное покрытие.

Вернуться к оглавлению

Строительство крыши частного дома

Возведение крыши является крайне важным этапом строительных работ, результат которого будет влиять не только на эстетическую привлекательность здания, но и на его защищённость от воздействия атмосферных осадков и прочих явлений.

Рабочий проект крыши желательно заказывать в конструкторском отделе, благодаря чему произвести расчёт строительных материалов будет намного проще и, кроме этого, сам расчёт будет более точным. В процессе проектирования следует определиться с формой и типом крыши, её эксплуатационными качествами, цветовым решением, а также тщательно продумать систему снегозадержателей и расположение окон.

После того, как проект подготовлен, можно приступать непосредственно к самому строительству крыши. Её возведение своими руками – весьма сложный и трудоёмкий процесс, так как любая малейшая неточность может стать причиной расслоения покрытия.

Этапы строительства двускатной крыши частного дома

Стропильные фермы укладывают, как на мауэрлат, так и на перекрытия этажа.

Возведение крыши начинают с крепления мауэрлата. Его устанавливают на одном уровне с внутренней частью стен. Верх мауэрлата должен высовываться на пару см над облицовочным кирпичом для правильного распределения нагрузки.
Устанавливаются балки-перекрытия. Выступающие концы брусьев определяют будущую ширину карниза, который обычно составляет 0,4-0,5 м. Сначала укладывают крайние балки, по которым выставляются оставшиеся перекрытия. Шаг зависит от шага стропил. Обычно он составляет 0,6 м. После длинных, укладывают короткие перекрытия с шагом в 1 м.
Балки крепятся к мауэрлату гвоздями или саморезами. На них, не закрепляя, укладываются доски для проведения дальнейших строительных работ.
Сначала ставятся стойки из доски 50х150 с шагом менее 3 м, фиксируются они при помощи распорок. Их высота зависит конструкции крыш частных домов. Сначала возводят крайние, затем выставляют остальные стойки. Сделав каркас, можно убрать часть промежуточных стоек, чтобы освободить пространство.
На стойках саморезами закрепляется коньковый брус 50х150 или 50х200 мм.
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/h4LxvRWOFsE» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Далее начинают заниматься монтажом стропил. Делают шаблон, по которому устанавливается вся конструкция. Сохраняйте равномерное распределение нагрузки. Стропила фиксируют на коньке и на перекрытиях. Под них устанавливают ригеля и стойки.
Делают каркас фронтона, закрепляя дополнительные стойки, и окошко. Фронтон необходимо обшить доской дюймовкой. После чего устанавливают карниз по всему периметру. Лобовую доску крепят к торцам перекрытия, а в нижней части фиксируют 2 пояса из досок 25х100мм.
Устанавливают держатели под водосток. Далее необходимо сделать обрешётку, перед этим закрепите гидроизоляционную плёнку на стропила. Сначала прибивается контробрешётка, при этом оставляется свободное пространство для прокладки второго слоя плёнки, и только после устанавливается обрешётка.
Пример обрешётки крыши дома под профнастил
Строительство крыши частного дома заканчивается монтажом фронтонного отлива и свеса.

При помощи деревянных балок необходимо возвести стропильную систему будущей крыши, которая будет держать на себе кровельные материалы и снег в зимнее время года. Будьте аккуратны, так как во время её установки может появиться вероятность расползания стен дома, которые не смогли выдержать всю тяжесть.

Как только размеры крыши определены, можно начинать подготавливать каркас. Для этого следует соединить две стропильные ноги, у которых должен быть косо спиленный конец.

После этого ноги стропил требуется сбить гвоздями в одной точке и поднять на них крышу, при этом нужно следить, чтобы длина и высота используемых досок были подходящих размеров. В местах их будущего соприкосновения с брусьями обвязки дома следует сделать фигурные запилы.

При изготовлении стропил нужно использовать только качественные материалы, без каких либо дефектов (гнили или сучков). Также необходимо изготовить несколько одинаковых стропил, подходящих к длине будущей крыши. Расстояние между ними должно составлять не более двух с половиной метров, в противном случае возникает риск обвала кровли частных домов.

Рекомендуемое расстояние между деревянными стропилами из бревна и бруса

Затем следует соединить стропила, используя при этом сетку из досок и бруски для облегчения работы. Чтобы добиться большей прочности, стропильную систему можно соединить с прогонами, которые снизят давление, оказываемое кровлей. После завершения работ с конструкцией крыши можно приступать к облицовке обрешётки черепицей или шифером.

Вернуться к оглавлению

Выбор кровли для частного дома

Кровля дома представляет собой наружную оболочку крыши. Её выбор следует осуществлять на стадии проектирования здания, так как этот момент напрямую касается вопроса обустройства обрешётки. Например, если вы решили использовать гибкую черепицу, то к ней лучше всего подбирать сплошные обрешётки из фанеры. При выборе шифера или металла обрешётку можно чередовать через одну доску.

Все существующие в настоящее время кровельные материалы можно разделить на несколько основных групп:

Мягкая кровля (гибкая черепица) – ондулин, рубероид и другие материалы;
Металлическая кровля – листовая сталь, профнастил, медная кровля и т.д.;
Натуральная керамическая черепица – цементно-песчаная и т.д.;
Асбесто-цементные листы – шифер.

В этом видео вы можете посмотреть различные варианты устройства крыши частного дома и выбора кровельных материалов для неё

Выбирая кровлю, обязательно следует учитывать некоторые факторы. Прежде всего, материал должен быть долговечным. Шифер и металлическая кровле в этом случае показывают лучшие результаты, нежели гибкая черепица. Как правило, черепицу складывают из небольших кусочков на листе фанеры, после чего оставляют на какое-то время для полного высыхания и склеивания отдельных элементов кровли между собой. При выполнении качественного и профессионального монтажа по прочности такая крыша будет такой же, как и металлическая.

Крыша частного загородного дома из гибкой черепицы

Монтаж металлической черепицы практически ничем не отличается от работ с гибкой черепицей. Медная кровля относится к категории самых дорогих видов, причём не только среди видов металлической кровли, но и всех остальных. Шифер, в составе которого содержится асбест, не слишком эстетичен, но при этом наиболее долговечен. Помимо этого, он не горит, не гниёт и не перегревается под воздействием солнечных лучей.

Крыша из шифера или ондулина является одной из наиболее долговечных

Вернуться к оглавлению

Ремонт крыши частного дома

Капитальный ремонт загородного жилья, в большинстве случаев, предполагает ремонт крыш, основной задачей при котором является выбор нового, правильного подходящего материала кровли, если старый перестелить невозможно. Помимо этого, во время ремонта потребуется проведение отделки и ремонта не только самой крыши, но и всего чердачного помещения.

Ремонт крыши подразумевает проведение следующих работ:

демонтаж старого покрытия;
частичный или полный демонтаж системы стропил;
замена различных элементов, пришедших в негодность;
укладка нового кровельного материала;
изоляция кровли.

Если вы собираетесь хранить на чердаке различную утварь, то лучшим вариантом станет переделка существующей крыши на двускатную или ломаную. При выборе той или иной её конфигурации необходимо учитывать такие факторы, как декоративные особенности и эксплуатационные характеристики.

Помимо этого, потребуется качественная тепло- и звукоизоляция чердачного помещения. Чтобы её осуществить, необходимо аккуратно закрепить утеплитель (например, минеральная вата) в проёмах, которые располагаются между стропилами и перекрытиями.

После этого под изоляцией производят монтаж пароизоляции и устанавливают облицовку, которая выполняется при помощи вагонки или гипсокартона. Затем осуществляется утепление пола на чердаке, для которого можно использовать керамзитовую засыпку или пенопласт.

Проекты крыш частных домов

На самом деле проекты крыш частных домов имеют большое значение, так как если эта документация правильно составлена, то ваше здание будет надежно защищено на долгие годы, кроме того вам будет обеспечено комфортное проживание

Поэтому составлению проекта кровли необходимо отводить достаточно внимания. Как правило, когда говорят про подобную документацию, то подразумевают выбор конструкции кровли, ее размеры, количество используемого материала, а также выбор кровельного.

В большинстве случаев проект крыши частного дома разрабатывается совместно с проектом на строительство дома. Целесообразно выбирать простые крыши домов, так как сложные конструкции увеличивают возведение дома. Кроме правильного выбора и монтажа кровельного материала многие мастера обращают владельцев частных домов на соблюдение технологии крепления воротников, ендов, коньков, водостоков и подобных конструкций. В свою очередь продавцы нередко напоминают о целесообразности осуществлять покупки в одном месте.

Использование той или иной кровельной конструкции при составлении проекта дома зависит от многих составляющих, проекты крыш частных домов сильно привязаны к габаритным размерам, планировки дома, климатической зоне и типу кровли. Очень часто всем таким условиям соответствует мансардная крыша, так как она позволяет увеличить эффективность капиталовложений, добавив дому полезной площади. Благодаря ней владелец дома строит не один одноэтажный дом, а два. Однако использование мансардного этажа должно быть обдуманным решением, так как оно имеет определенные недостатки.

Проекты крыш частных домов – плоская или скатная?

Если вы привыкли к нестандартным решениям и вам не жалко потерять потенциальную полезную площадь, то присмотритесь к проектам крыш частных домов с плоской кровлей. Следует отметить, что сегодня разработано множество проектов, строительство которых с плоской кровлей оказывается наиболее целесообразным. Как правило, это здания со сложной конфигурацией планировки. Конечно, строительство зданий со сложной конфигурацией довольно невыгодное вложение денежных средств, но суть остается той же – экономически более выгодным может стать устройство плоской крыши. Наиболее рациональным и эстетичным способом, на мой взгляд, будет совмещение скатной крыши с плоской.

Наиболее признанными проектами крыш частных домов все же оказываются скатные крыши, число скатов в которых может быть самым разнообразным. Конечно, речь не идет об использовании для частного дома односкатной конструкции. Для жилых домов используются другие частных домов – крыши, по крайней мере с двумя скатами, которые проектировщики и архитекторы шутливо называют кукушками. Да, дома экономичны в строительстве при использовании крыш простых форм, вез вальм, полу вальм, слуховых окон или множества скатов. Однако, задействование некоторых вариантов необходимо при желании владельца дома сделать второй этаж. Так как проектом принято такое решение, то и высота крыши должна быть соответствующей.

Особенности проекта крыши частного дома

Если у вас хорошая база знаний или вы хотите ее получить, то давайте ознакомимся со следующим материалом: важно помнить, что крыша с висячими стропилами, то есть крыша, стропила которой опираются на боковые стены. Особенность такой конструкции в возникновении распирающих нагрузок, приходящихся на боковые стены. Нагрузки уменьшаются благодаря использованию затяжки, называемой также ригелем.

Следует отметить, что для уменьшения распирающей нагрузки до нуля растяжку необходимо переместить в самый низ конструкции, таким образом мы получим, можно сказать ферму. Однако такая конструкция может использоваться только для создания чердачного помещения, но никак не для формирования мансардного этажа. Таким образом, необходимо установить затяжку на определенной высоте, которая и станет высотой этажа.

Конечно, сегодня конструкторы составляют проекты крыш частных домов составляют с учетом действующих нагрузок. Нагрузки подсчитываются при составлении проектной документации. Из-за нагрузок может возникать и прогиб стропил, что может наблюдаться на следующей схеме. Нужно помнить, что при составлении проекта важно правильно рассчитать высоту стропил. Кроме того, при устройстве затяжки необходимо быть внимательным, чтобы не возникало больших растягивающих усилий. Если при проектировании дома затяжка помещена очень высоко, то проблемы не избежать. Стены мансардного этажа могут опрокинуться под воздействием этих сил.

Если проект крыши частного дома составлен неверно и неверно выполнен расчет, то спасти положение может только установка подпорки для поддержания коньковой балки. Именно она и будет воспринимать усилие E.

Как правило, многие застройщики не используют чертежей при проектировании крыши, что опасно для ваших капиталовложений, так как все должно быть продуманно и спланировано до мелочей: вычерчивая план крыши частного дома в автокаде или другой программы, вы удивитесь, как много деталей необходимо проработать.

Конструкция кровли крыш частных домов.

Крыша частного дома — виды, формы, конструкции

Общие принципы проектирования крыши

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Проекты односкатной крыши

Проекты плоской крыши

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

Проекты двускатной крыши

Проект ломаной крыши

Проект полувальмовой крыши

Проект четырехскатной крыши

Проект купольной и конической крыши

Выбор материала для облицовки

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Фото проектов крыши

Крышей называют верхнюю ограждающую конструкцию здания. В составе крыши можно выделить несущую часть (панели, прогоны, фермы, стропила и др.), которая передает нагрузку от собственного веса, а также от ветра и снега на отдельные опоры и стены, и наружную оболочку — кровлю. Крыша может быть бесчердачной и чердачной, а чердачная в свою очередь бывает холодной, которая способна защитить здание лишь от воздействия атмосферных осадков, или утепленной. Для помещений верхнего этажа чердачное перекрытие выполняет роль теплозащиты. Если же крыша бесчердачная, то она же является одновременно и чердачным перекрытием. Такая крыша называется совмещенной или просто покрытием.

Скатом называют наклонную поверхность крыши, которая необходима для стока воды. Линия, на которой пересекаются два ската, образующих наклонный внешний угол называется ребром, а внутренний — разжелобок или ендова. Верхнее горизонтальное ребро называется коньком. Уклоны скатов необходимо устанавливать в зависимости от эксплуатационных и архитектурных требований, а также климатических условий и материала кровли.

Виды крыш, предназначенных для частных домов

В настоящее время существует множество форм и видов кровельных конструкций, которые очень часто не только определяют дизайн здания, но и предоставляют дополнительную функциональность.

Благодаря наличию крыши, обитатели дома не только будут защищены от осадков, но и получат существенное увеличение полезной жилой площади.

Классификация крыш производится по разным параметрам, первым из которых является угол наклона скатов. Давайте рассмотрим основные виды крыш домов, которые применяются в строительстве.

Такой вид крыши является самым простым, к тому же он не потребует больших денежных вложений. О форме такой крыши говорит ее название — это плоская, практически не образующая уклон кровля, которая опирается на стены одинаковой высоты.

У плоской крыши должен быть к горизонту около 2,5-3%. Большим недостатком такой крыши является то, что из-за небольшого уклона на ее поверхности начинают скапливаться осадки, что может привести к образованию протечек кровли, поэтому необходимо вручную убирать снег с данного вида крыши.

При строительстве частных домов такую конструкцию крыши практически не применяют, а вот при возведении хозяйственных построек, и многоэтажных домов ее используют очень часто.

Обладая одинаковой архитектурной основой, площадь скатной кровли будет всегда больше, чем у плоской, поэтому плоская кровля поможет значительно сэкономить на материалах. Укладку плоской кровли производить более удобно, так как намного проще заниматься монтажом кровельного пирога, который находится прямо под ногами, чем в небезопасном положении находиться на большой высоте. При этом особой сложности не вызовет ни обслуживание плоской кровли, ни очистка воронок, ни любые другие профилактические осмотры, а вот контроль на настилом, вентиляционными каналами, антеннами и прочими техническими устройствами будет обычной процедурой, а не альпинистским занятием.

Помимо этого сооружение плоской крыши поможет получить дополнительную площадь без увеличения контура сооружения, так как такой вид крыши можно при желании легко превратить в прогулочную площадку, сад или . Например, в крупных городах Европы очень востребована идея эксплуатации плоской крыши, так как там все более актуальной становится экологическая проблема. По этой причине все большую популярность получает размещение фрагментов газонов, палисадников и парков на крыше.

Для того, чтобы плоская крыша была для обитателей дома надежной защитой, необходимо правильно производить ее монтаж, используя при этом современные долговечные материалы.

Конструктивные элементы

Плоская крыша имеет несущее основание, в роли которого может использоваться железобетонная плита или металлический профилированный лист. Затем на это основание укладывается послойно паробарьер, теплоизоляционный материал и слой гидроизоляции.

Для того, чтобы вся конструкция в будущем не пострадала, необходимо помнить о том, что каждый слой очень важен. Для того, чтобы грамотно провести работы по устройству плоской кровли, необходимо использовать комплексный подход, который заключается в определении и последующей реализации наиболее оптимального решения, а также типа покрытия, при учете всех эксплуатационных и технологических свойств: декоративных качеств, простоты ремонта и обслуживания, трудоемкости обустройства, огнестойкости и водонепроницаемости.

Данный вид крыши чаще всего применяется при строительстве частных домов и .

Скатная крыша называет так потому, что ее поверхность состоит из скатов, то есть наклонных поверхностей крыши, чей уклон превышает 10%. Конструктивно такие крыши могут быть как бесчердачными (совмещенными), так и чердачными (раздельными). В чердачной крыше между чердачным перекрытием и кровлей располагается нежилое помещение, которое называется чердаком. В бесчердачной крыше в качестве перекрытий верхнего этажа здания служат несущие элементы.

Данный вид крыши включает в себя конструктивную часть или несущий остов крыши, который принимает на себя нагрузку от самой крыши и выпадающих осадков, и саму кровлю, представляющей собой защиту от любого внешнего воздействия. Благодаря наличию уклона, который чаще всего выражается в процентах или градусах, с крыши удаляются любые атмосферные осадки.

Для определения необходимого уклона крыши, необходимо учитывать различные факторы:

Величина снежного покрова, которая соответствует данному району. Чем угол наклона будет больше, тем меньше снега будет задерживаться на крыше и, соответственно, меньше будет нагружаться конструкция крыши. В пределах одной страны могут быть районы с разной величиной снежного покрова. Например, на территории Украины в северных областях (Сумская, Черниговская) величина снежного покрова может доходить до 180 кг на один квадратный метр, а в Крыму эта величина составляет всего 80 кг.
Материал кровли. В зависимости от того, какой материал будет использован, применяются различные типы уклонов.
Архитектурные особенности. Чаще всего именно с помощью кровли решается архитектурный объем. К примеру, заказчик решил сделать плоскую крышу и покрыть ее керамической черепицей, а архитектор должен или доказать ему, что данное решение невозможно, или предложить другое архитектурное решение, которое позволит использовать выбранный кровельный материал.

Крыши, которые состоят всего из одной плоскости, называются односкатными. Стропильная система такой крыши должна опираться на наружные стены, которые находятся на разной высоте, благодаря чему образуется уклон.

Такая крыша лучше всего подходит для хозяйственных построек, так как ее легко возводить, она не потребует больших финансовых трат, а для покрытия крыши можно использовать довольно широкий спектр материалов. К примеру, такую крышу можно покрыть рубероидом, ондулином, металлочерепицей, металлическим профилем, черепицей или шифером. Различные осадки практически не скапливаются на односкатной крыше, да и стекают они в одном направлении, благодаря чему значительно упрощается задача по прокладке ливневой канализации.

К недостаткам данного вида крыши можно отнести ограниченность для дизайнерского творчества и отсутствие чердачного помещения.

В конструкции односкатной крыши присутствует несколько элементов:

Система стропил, состоящая из многих дополнительных элементов. К примеру, для того, чтобы перекрыть большой пролет, могут понадобиться такие элементы, как подкосы, ригели, распорки, стойки и прочие, с помощью которых можно будет обеспечить стропильной системе необходимую жесткость.
Слой гидро- и теплоизоляции.
Обрешетка, которая используется в качестве основания для кровли.
Непосредственно сам кровельный материал.

Такая форма крыши довольно часто применяется при строительстве частных домов. Состоит данная крыша из двух скатов, лежащих на несущих стенах, которые расположены на одинаковой высоте.

Иногда такую крышу называют щипцовой, так как пространство, образованное двумя скатами имеет треугольную форму и называется фронтоном (щипцами).
Строить такую крышу немного сложнее, чем односкатную, но при этом гораздо проще, чем другие разновидности крыш.

Считается, что двускатная крыша способна выдержать сильные ветровые нагрузки, справиться со снегопадом и сильным дождем и вообще она очень надежна в эксплуатации.

Внешний вид такой крыши гораздо более привлекательный и интересный, по сравнению с односкатной крышей, а ее конструкция предполагает использование самых разнообразных кровельных материалов.

В состав двускатной крыши входят стропильные ноги и мауэрлат, но помимо этого в ней содержится большое количество различных упоров, ригелей, стоек, подкосов и обрешетки. Кровельное покрытие, гидроизоляция, утеплитель и пароизоляционный слой также относятся к конструкции кровли. При создании чертежа двускатной крыши обязательно должны быть указаны все составляющие кровли.

Данный вид крыши является одной из разновидностей двускатной крыши. Мансардная крыша отличается ломаной линией скатов крыши, именно поэтому ее иногда называют ломаной. Ломать скаты крыши можно под самыми разными углами, благодаря чему можно существенно увеличить как полезную площадь, так и объем чердачного помещения, используемого в качестве жилой комнаты и называемого мансардой.

Фронтоны мансардной крыши имеют пятиугольную форму. Конечно, у конструкции ломаной крыши есть некоторые свои особенности, но при этом возводится она достаточно легко и быстро. Чаще всего такая разновидность крыши используется при строительстве частных коттеджей и дач.

При возведении мансардной крыши необходимо уделить большое внимание теплоизоляции, так как будет встраиваться в двускатную крышу, а это значит, что температура самого помещения будет напрямую зависеть от качества теплоизоляции.

Высота мансардной крыши от перекрытия до конька чаще всего составляет примерно от 2,5 до 3,5 метров. С помощью мансардной крыши можно придать особенную архитектурную выразительность всему дому.

Благодаря мансардной крыше можно не возводить стены, а устраивать крышу на уже имеющихся стенах нижнего этажа. Используя самые разнообразные виды мебельных конструкций можно очень интересно благоустроить жилое пространство мансардного помещения.

Для возведения мансардной крыши, можно использовать точно такие же материалы, как и для двускатной крыши.

Данный вид крыши имеет четыре ската, при этом первые два ската делаются в форме равнобедренной трапеции, а другие два ската являются треугольниками, которые располагаются со стороны фронтонов вальмовой крыши и называются вальмами.

Для сооружения данной крыши применяют конструкцию с двойной затяжкой и балками. Благодаря своей форме такая крыша способствует очень быстрому удалению с кровли снега и воды. У классической вальмовой крыши углы наклона довольно крутые и составляют около 45 градусов, но при этом она очень хорошо противостоит сильным северным ветрам.

Данная четырехскатная крыша обязательно должна быть оборудована водостоками, так как у нее очень крутые углы наклона. Не стоит самостоятельно заниматься монтажом такой крыши, лучше доверить это дело специалистам, так как у вальмовой крыши очень сложная система стропил, которая требует аккуратности и точности.

Материалы для данного вида кровли можно использовать самые разнообразные, как тяжелые, так и легкие. Но необходимо учитывать, что тяжелая кровля обладает хорошей шумоизоляцией, лучше стабилизирует крышу и живет дольше. Правда, для тяжелой кровли необходима усиленная система стропил.

Чаще всего конструкция вальмовой крыши применяется в южных районах.

В состав конструкции входит:

Коньковый брус, который является самой верхней точкой вальмовой крыши. Помимо прочего это место соединения всех граней. Очень часто, если не требуется какое-либо архитектурное вмешательство, центр площади покрытия располагается в центре конькового бруса.
Угловые стропила соединяют с коньковым брусом углы дома. Чаще всего их четыре штуки и все они имеют одинаковую длину.
Короткие стропила являются стропилами с разными размерами. Количество таких стропил зависит от площади крыши. Они соединяют одним концом угловые стропила, а другим опираются на мауэрат, если он есть, или на угол дома.
Промежуточные центральные стропила, которые устанавливают на концах конькового бруса. Количество стропил данного типа равно шести, то есть с каждой стороны по три стропила.
Промежуточные стропила, которые одной стороной опираются на мауэрлат, а другой на коньковый брус.

Из всего перечисленного выше можно сделать вывод, что конструкция вальмовой крыши достаточно сложна.

Данный вид крыши является чем-то средним между вальмовой и двускатной крышей. Фронтон полувальмовой крыши тоже сделан в форме трапеции. Иногда такую крышу называют голландской.

У полувальмовой крыши нет острых углов, поэтому она очень хорошо противостоит сильным ветрам. Именно по этой причине полувальмовая крыша чаще всего используется в тех регионах, где часто дуют ветра.

Полувальмовая крыша может обладать и довольно индивидуальной конструкцией. Например, в регионах с суровыми зимами и обильными снегопадами необходимо делать небольшие свесы и крутые скаты, а для мягкого климата свес можно делать побольше, а скаты менее крутыми.

Шатровая крыша является разновидностью вальмовой крыши. Но в случае шатровой крыши в основе дома должен находиться любой правильный прямоугольник или квадрат, чтобы все скаты имели треугольную форму и сходились своими вершинами в верхней точке.

Данный вид крыши очень похож на пирамиду, выглядит очень красиво и является настоящим украшением. Монтировать такую крышу довольно непросто, также как и вальмовую, из-за того, что ее конструкция имеет очень сложную стропильную систему.

Такие крыши используются при строительстве домов, имеющих сложную многоугольную форму с боковыми мансардами и пристройками.

У таких крыш очень много наружных и внутренних углов. Для монтажа данной крыши лучше вызвать квалифицированных строителей, так как он очень сложен. Зато внешний вид многощипцовой крыши отличается особой неповторимостью и красотой.

Такая крыша приобретает все большую популярность у архитекторов. Дома с купольной крышей интересны тем, что всего 1/5 часть высоты дома составляют стены, а 4/5 отводится крыше.

Также данный вид крыши может использоваться для того, чтобы организовать перекрытие части здания. Сооружаются такая крыша из элементов каркаса изогнутой формы, а кровельным материалом могут выступать гибкие (пластиковая черепица, оцинкованная сталь) или мягкие (битумная черепица, стеклоизол, рубероид) материалы.

Дизайнер или архитектор старается выбирать крышу таким образом, чтобы она гармонично сочеталась с общим архитектурным стилем дома. Но в любом случае, окончательное решение по выбору формы крыши остается за заказчиком. Как же правильно выбрать форму крыши для своего дома? Если разобраться, то это не так уж и сложно.

Выбирая для своего дома форму крыши необходимо думать не только о ее красоте, но и о функциональных особенностях различных типов кровли.

В первую очередь, выбирая крышу, необходимо ответить для себя на ряд важных вопросов:

Оставите ли вы второй этаж нежилым или сделаете его жилым. Можно сделать из чердачного помещения полноценный этаж, а можно оставить нежилым, используя для хранения ненужных вещей, оборудования и т.п.
Какая максимальная и минимальная высота второго этажа должна быть. Чаще всего она варьируется от 3,5 метров (максимальная) до 2,5 метров (минимальная). Делать высоту меньше или больше этих значений не рекомендуется.
Будете ли вы делать на втором этаже полноразмерные окна, чья площадь составляет 1/5-1/8 от общей площади пола или же ограничитесь маленькими окошками с площадью 0,7-1,5 квадратных метра. Освещение должно быть достаточным. Чаще всего площадь окон составляет 1/4-1/5 от общей площади пола.
Необходимо проконсультироваться с архитектором и узнать нет ли ограничений по высоте у вашего дома, не будете ли вы затенять соседний дом и т.п. Также необходимо учитывать и юридический аспект, так как, например, мансардный этаж не является официально полноценным этажом, поэтому если по каким-то причинам нельзя надстроить второй этаж, можно будет надстроить мансарду.

После того, как ответы на все вопросы будут сформулированы, можно будет выбирать подходящий вид крыши и ставить задачу перед архитектором.

В этой статье были рассмотрены основные виды крыш домов, которые применяются в частном строительстве, на самом деле их немного больше.

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Мансардные крыши

В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

Выбор материала

Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

Фото крыш частных домов

Надежная крыша — один из главных элементов частного дома, который защищает строение от дождя, ветра, снега и прочих природных явлений. Без нее родимой невозможно построить дом в наших широтах. Ко всему прочему, сегодня крыша частного дома — больше чем просто часть общей конструкции, защищающая от непогоды. Благодаря огромному выбору кровельных материалов и дизайнерским наработкам, крыша загородного дома позволяет подчеркнуть статус и вкус хозяина.

Выполняя строительство дома своими силами, необходимо знать и разбираться во многих аспектах строительного дела, а монтаж крыши — один из наиболее сложных и трудоемких. Чтобы сделать крышу частного дома своими руками, кроме знаний о видах крыш, их конструктивных особенностях и этапах монтажа, потребуется еще 3 или 4 надежных помощника, которые знают толк в монтаже конструкции крыш.

Виды крыш частных домов

Дизайн крыши частного дома напрямую зависит от того, какой из видов крыш будет использоваться. Существует всего два вида крыш: скатные и плоские. И если частный дом с плоской крышей для широт СНГ — больше экзотика, и встретить такие дома можно скорее в более жарких краях, то скатная крыша частного дома используется повсеместно. И тому множество причин, основная из которых — наличие большого количества осадков. Именно о скатных крышах и пойдет далее речь.

Скатная крыша представляет собой конструкцию, кровельная плоскость которой размещена под углом более 10 градусов. Такая крыша может быть с чердаком и без. Среди скатных крыш различают:

односкатные крыши;
двухскатные крыши;
четырехскатные шатровые крыши;
четырехскатные вальмовые крыши;
мансардные крыши;
шатровые крыши;
шпилевидные крыши.

Важно! Односкатные крыши чаще всего выполняют с углом наклона 20 — 30 градусов, двухскатные с углом 25 — 45 градусов, мансардные крыши могут иметь два угла наклона: в 25 — 35 градусов для верхней части и 45 — 60 градусов для нижней части.

Виды крыш частных домов: фото — схема

Проектирование и устройство крыши частного дома

О том какая крыша будет у загородного дома, необходимо позаботиться еще на этапе создания проекта частного дома. Это связано с удобством постройки дома в целом. Конечно, если возникла необходимость сделать абсолютно новую крышу для уже построенного дома, придется разработать новый проект крыши, который гармонично впишется в общую архитектурную концепцию. Для самостоятельного создания нового проекта крыши можно воспользоваться специальными архитектурными программами или обратиться в архитектурную организацию. Сегодня таких фирм достаточно много, и в каждой из них смогут предложить уже готовые проекты крыш частных домов, грамотно продуманных и проверенных временем. Второй вариант предпочтительней, особенно если Вы новичок в архитектурном деле. И чтобы не наделать ошибок, лучше предоставить работу над проектом крыши профессионалам.

Иногда для придания индивидуальности проектировщики используют не совсем обычные формы крыш частных домов. Такие крыши обычно выделяются плавными формами и закругленными краями. Но такая красота достигается за счет усложнения стропильной конструкции, что ведет к увеличению её веса.

Проекты крыш частных домов — фото:

Для тех, кто решил создать проект крыши самостоятельно, ниже приведен видео-урок по созданию проекта крыши в архитектурной программе ArchiCAD:

Занимаясь проектированием крыши самостоятельно, необходимо знать, как она устроена, из чего состоит и какие материалы лучше всего использовать. Это весьма важно, так как, не зная, как называется тот или иной элемент, и не понимая, для чего он нужен, будет невозможно правильно сделать проект.

Основные элементы конструкции крыш частных домов:

кровля . Это внешняя часть крыши, её покрытие, которая выполняет функцию защиты всей конструкции дома от различных природных явлений, таких так дождь, снег и прочее;
обрешетка . Часть конструкции крыши, на которую крепится утеплитель и кровля. Сама обрешетка крепится к стропилам;
коньковый прогон . Вершина всей стропильной конструкции в виде балки, к которой крепятся стропила;
стропила . Этот элемент конструкции выполняет функции ребер жесткости для всей крыши. Стропила размещаются под углом и могут быть висячими и наслонными. Основой для висячих стропил выступают лишь две крайние опоры, зачастую это стены. Такие стропила работают на сжатие и на изгиб. Чаще всего висячие стропила используются для мансардных крыш. Наслонные стропила опираются на две крайние точки опоры и в дополнение на несколько внутренних (стены или опорные балки). Наслонные стропила работают только на изгиб.

Важно! В домах с несколькими пролетами, в стропильной конструкции могут чередоваться висячие и наслонные стропила. В местах, где отсутствуют промежуточные опоры, используются висячие стропила, а где опоры есть, наслонные.

мауэрлат . Это специальные балки, уложенные по периметру на вершину стен. Вся стропильная конструкция опирается на мауэрлаты и соединяется с ними. Мауэрлат укладывается заподлицо со стеной и тщательно гидроизолируется со стороны стены.
диагональные связи . Для придания всей конструкции жесткости стропила соединяются с мауэрлатами и продольными балками при помощи диагональных связей, их еще называют раскосы.
внутренние опоры . Так как крыша обладает достаточно большим весом, для равномерного распределения её нагрузки на конструкцию дома и придания дополнительной жесткости используют вертикальные внутренние опоры. Эти балки соединяют стропильную конструкцию и продольные балки.

Вся конструкция крыши связывается со стенами дома при помощи специальных шпилек (ершей). Также под стропила могут вырезать опорные ниши и связывать их при помощи стальной 6 мм проволоки.

Для стропильной конструкции крыши частного дома чаще всего используют дерево. Конечно, создают и металлические конструкции, но дерево наиболее распространено в силу более низкой цены и доступности. В зависимости от самой конструкции, шага стропил и расчетных нагрузок для стропильной конструкции используют брус сечением от 40х150 мм до 100х250 мм. Более детальная информация представлена в таблице:

Таблица №1. Характеристики материалов для крыши частного дома

Сечение стропил также зависит от их длины. В таблице №2 указана взаимосвязь между длиной стропил и их сечением.

Таблица №2. Сечения стропильных ног

От типа кровли зависит и уклон крыши. В таблице №3 представлены необходимые данные.

Таблица №3. Технические характеристики кровель

При создании проекта крыши следует помнить о следующих базовых правилах:

Расчетная нагрузка снега на стропильную конструкцию при уклоне ската менее 60 градусов должна составлять минимум 180 кг/м2, а в некоторых случаях 400 — 500 кг/м2. Если угол наклона более 60 градусов, нагрузка не учитывается.
Расчетная нагрузка ветра составляет 35 кг/м2. При уклоне стропил более 30 градусов необходимо вносить дополнительную поправку на увеличение нагрузки.
При проектировании необходимо учесть два важных параметра: прочность и деформацию.
Для усиления конструкции можно использовать металлические элементы. В таком случае чтобы защитить деревянные элементы от конденсата, влаги и гниения, их необходимо обработать специальным составом.

О предъявляемых требованиях к конструкции крыши можно более детально ознакомиться в документе СНиП «Нагрузки и воздействия».

Как построить крышу частного дома

Создав проект и закупив все необходимые материалы, можно приступать к возведению стропильной конструкции крыши. Как уже отмечалось ранее, для этого типа работ потребуются 3 — 4 напарника. Строительство крыши частного дома начинаем с изготовления необходимых элементов конструкции. После чего приступаем к монтажу:

В первую очередь укладываются и закрепляются на продольных несущих стенах мауэрлаты. К стенам их закрепляем при помощи анкерных болтов. Если предусмотрено проектом, прорезаем в мауэрлатах опорные ниши.
Для упрощения возведения стропил необходимо изготовить шаблон. Берем две доски, соединяем их концы одним гвоздем. Устанавливаем свободные края досок на мауэрлаты. Путем разведения концов в стороны подбираем нужный угол наклона и при помощи поперечной перекладины фиксируем доски в этом положении. Не забываем следить, чтобы конек находился строго по центру здания. Для этого используем отвес.
Теперь полученный шаблон можно прикладывать к балкам для стропил и подрезать их под необходимым углом.
После того как вырезали первые стропила, соединяем их и в месте скрещения фиксируем 3-мя гвоздями или болтами.
Подымаем соединенные стропила наверх и устанавливаем на место, после чего изготавливаем следующие.
Вторые стропила устанавливаем в конце здания и фиксируем их.
Теперь берем шнур и натягиваем его между установленными стропилами, при этом следим, чтобы натянутый шнур был строго по горизонту. При необходимости одно из установленных стропил немного приспускаем.
Изготавливаем остальные стропила и устанавливаем их по натянутому шнуру с шагом, указанным в проекте.
Для усиления и повышения устойчивости конструкции устанавливаем и фиксируем опорные стойки и диагональные связи.

Важно! Для крепления и фиксации всех элементов конструкции обычно используются гвозди. Но сегодня на рынке можно найти и штампованные металлические детали, которые несколько упрощают процесс возведения стропильной конструкции.

Как утеплить крышу частного дома

Завершив возведение стропильной конструкции, можно приступать к утеплению крыши. Эти работы выполняются непосредственно перед укладкой кровли. Но все расчеты и выбор материалов по утеплению крыши частного дома проводятся еще на этапе проектирования. Теплоизоляция кровли важна по нескольким причинам. Во-первых, она защищает всю конструкцию от больших перепадов температур, что отражается на долговечности используемых материалов. Во-вторых, точка росы при правильной теплоизоляции сдвигается ближе к внешнему краю кровли, и таким образом формируется благоприятный и комфортный микроклимат в доме.

Выбирая материалы для теплоизоляции кровли, следует ориентироваться на следующие характеристики:

устойчивость к температурным колебаниям;
влагоустойчивость;
низкий коэффициент теплопроводности;
экологически чистые материалы, не выделяющие вредных веществ;
низкая горючесть;
плотность материала не более 250 кг/м3.

Сегодня на рынке представлено много различных теплоизоляционных материалов. Среди них особой популярностью пользуется минеральная вата, но специалисты рекомендуют обратить внимание на еще один материал — вспененное стекло. Любой из этих материалов будет правильным выбором.

Чтобы теплоизоляция кровли была качественной, необходимо сделать следующее:

С внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам при помощи скоб. Листы пароизоляционного материала пускаем между собой внахлест и проклеиваем их скотчем. Следим, чтобы пароизоляционный материал плотно облегал все стропила.
Теперь на стропила с шагом в 50 см набиваем деревянные планки, которые и будут удерживать на себе теплоизоляцию.
Аккуратно подрезаем теплоизоляцию так, чтобы она ложилась впритык к стропилам и не оставляла щелей, и укладываем её на место.
Чтобы обеспечить надежную защиту теплоизоляции от влаги, с внешней стороны стропил настилаем слой гидроизоляции. Поверх набиваем планки обрешетки, на которые впоследствии будет уложена кровля. Эти планки одновременно выступают и крепежом для гидроизоляции. Осталось уложить кровельные материалы, и крыша для загородного дома готова.

Чем покрыть крышу частного дома

Рынок предлагает разнообразные кровельные материалы, и сделать правильный выбор иногда довольно сложно. Чтобы облегчить эту задачу, необходимо руководствоваться следующими параметрами:

Вес кровельного материала. Он должен составлять не более 250 кг/м2.
Долговечность. Тут все просто, чем дольше — тем лучше.
Огнеустойчивость. Негорючий материал будет более предпочтительным.
Экологичность. От того насколько кровельный материал чистый и природный, будет зависеть внутренний микроклимат дома.
Простота укладки. Чем легче и проще укладывать кровельный материал, тем меньшими будут затраты по времени и легче будет ремонтировать кровлю.
Эстетическая привлекательность.

Сегодня большой популярностью пользуется металлочерепица, керамическая и цементнопесчаная черепица. Эти кровельные материалы в сочетании с хорошей шумо-, теплоизоляцией и прочной стропильной конструкцией позволят создать надежную кровлю. Что же касается обычного шифера, то он по-прежнему один из наиболее используемых кровельных материалов, но из-за своей неэкологичности шифер постепенно теряет популярность. Отдельно хочется выделить битумные и полимерно-битумные материалы. Они относятся к классу мягких кровельных материалов, а цена делает их доступными каждому. К сожалению, уровень их горючести желает лучшего, но при соблюдении всех противопожарных норм они могут быть надежной кровлей. Для тех, кто не стеснен в средствах, специалисты рекомендуют обратить свое внимание на сланцевые материалы. Этот вид кровли известен очень давно, и сегодня он становится еще более популярным в силу своего природного происхождения, долговечности, негорючести и очень высокой привлекательности.

10 домов с великолепными зелеными крышами и террасами

Идея зеленой крыши большинству из нас кажется революционной. Покрытие из зелени на крыше встречается не часто, и каждый раз, когда мы предлагаем «живую крышу», эта идея встречается скорее с настороженностью и сомнениями, чем с ликованием. Зеленая крыша, тем не менее, не является ни революционной, ни чем-то невероятно сложным в работе. Идея существует уже более полувека, и по тем или иным причинам она просто не прижилась так сильно, как должна была бы. Но в последнее десятилетие наблюдается всплеск экологичного дизайна домов, а вместе с ним и интерес к зеленым крышам.

В настоящее время зеленая крыша считается чем-то экзотическим, но скоро она может стать нормой, поскольку домовладельцы ищут способы сократить счета за электроэнергию и уменьшить выбросы углекислого газа. Если вы беспокоитесь о планете или энергопотреблении вашего дома, зеленая крыша пригодится. Сегодня мы совершаем экскурсию, в которой представлены 10 великолепных домов, воплощающих идею зеленой крыши в стильной и потрясающей манере.

Очарование домика

Испанское наслаждение: Casa LLP

Экологичный дизайн — это не всегда передовые технологии, минимизирующие энергопотребление, и множество гаджетов, следящих за каждым вашим движением. Лучшие устойчивые проекты домов — это те, которые наносят минимальный ущерб ландшафту, в котором они расположены. Расположенный в живописном ландшафте Serra de Collserola , Испания, Casa LLP от Alventosa Morell Arquitectes очаровывает своей консольной конструкцией и зеленой крышей, которая позволяет ему исчезнуть в окружающем пейзаже. Биоклиматический дом, который делает все возможное, чтобы стать единым целым с природой!

Casa LLP на Серра-де-Коллсерола

Побег на выходные: Go Home Bay Cabin

Спасение от острова, до которого можно добраться только по водным путям, низко расположенная хижина, которую едва видно издалека, зеленая крыша, поддерживающая температуру внутри теплая и теплая, а дизайн отдает дань уважения местной архитектуре — у домика Go Home Bay Cabin в номере Ontario есть все для этого. Это в значительной степени идеальное убежище на выходных для искателя приключений, заботящегося об окружающей среде, и спроектированное архитектором Яном Макдональдом, его интерьер так же элегантен, как и идея его создания.

Go Home Bay Cabin в Онтарио с великолепной зеленой крышей и безмятежной атмосферой

Минимальная привлекательность: Avalon

Avalon — наш личный фаворит в списке как за его чистую простоту, так и за то, что он делает зеленые дома доступной концепцией. Древесина из экологически чистых лесов и металлические листы формируют его внешний вид, даже несмотря на то, что зеленая крыша наверху визуально выделяется в дневное время. Этот модульный блок, расположенный на прекрасном пляже Авалон и обещающий прекрасный вид на океан, был создан ArchiBlox и обеспечивает восхитительную жилую площадь 106 квадратных метров.

Экологически чистый модульный дом на пляже Авалон, Австралия

Rooftop Retreats

Austin’s Cliff Dwelling

Для большинства из нас первый этаж дома представляет собой вход и гостиную, а на верхнем уровне находятся спальни. и другие частные помещения. Но Cliff Dwelling, расположенный на крутом утесе рядом с озером Остин, переворачивает этот план этажа в соответствии с конкретными потребностями участка, и именно сад на крыше, убежище и вход затмевают здесь все. Мастерски спроектированный студией Specht Harpman Architects, сад и место для отдыха на крыше — идеальная идея для тех, кто ищет нечто большее, чем просто зеленая крыша. Практичная и экологичная идея создает городской оазис даже в бетонных джунглях!

Красивый сад на крыше и вход в Cliff House

Пентхаус Экопарк

Идея зеленого сада на крыше стала еще одним шагом вперед в впечатляющем пентхаусе Экопарк в провинции Хунг Йен, Вьетнам . Этот современный дом, спроектированный iHouse, сочетает в себе жилую зону в индустриальном стиле с садовой террасой, в которой также есть джакузи, стеклянная беседка и открытая гостиная. Сад на террасе визуально связан с главной спальней и позволяет домовладельцам каждый вечер избегать суровости долгого и тяжелого рабочего дня.

Небесный сад экопарка пентхаусов во Вьетнаме

Парижское щегольство: Экологически устойчивый дом

Париж часто удивляет нас квартирами и домами с новым и продуманным дизайном, который устанавливает эталон для домов по всей планете. Проект Eco-Sustainable House от Djuric Tardio Architectes — одна из таких гениальных работ, которая превращается в сад на террасе, игровую площадку и притон, чтобы объединить многочисленные потребности домовладельцев. Уникальный фруктово-овощной сад на крыше, построенный с ограниченным бюджетом, — это гораздо больше, чем просто услада для глаз!

Экологически устойчивый проект дома от Djuric Tardio Architectes в Париже

Современный и естественный

Вилла Black Beauty Tierra

От практичного мы переходим к исключительному, когда мы вступаем в завораживающую Вилла Black Beauty Tierra в Остионале, Коста-Рика. . Это очаровательное убежище зелено во многих отношениях, так как даже окружающие его удивительные естественные леса очаровывают любого, кто остается здесь. Эту виллу с тремя спальнями, разработанную Kalia, можно арендовать примерно за 600 долларов в сутки. Сделка, учитывая все, что вы получаете в этом экзотическом убежище.

Black Beauty Tierra Villa в Коста-Рике

Дом у бассейна и спа

Возможно, это не полноценная резиденция, но этот дом с бассейном и спа в японском стиле на берегу озера Уайтфиш в Монтане может соперничать с любым домом на берегу озера как по стилю, так и по стилю. экочувствительность. Разработанный Дэвидом Коэлем из CTA Architects Engineers, дом включает в себя уникальный каменный сад, расслабляющую тусовку на свежем воздухе, освежающий крытый бассейн, вход в стиле художественной галереи и многое другое. Экологически чистое убежище, созданное для тех, кто любит природу и безудержное богатство!

Великолепный дом с бассейном и спа в японском стиле Озеро Уайтфиш в Монтане

Дом Пибо в Мальдегеме

Дом Пибо в Мальдегеме, отличающийся от любого другого дома в нашем списке, представляет собой частично подземную структуру с водонепроницаемыми стенами и садом, который также трансформируется. в его крышу! Наклонная крыша полузаглубленного дома покрыта зеленью, и со временем домовладелец может легко превратить ее в сад, наполненный красивыми цветущими растениями. Внутри многоуровневый дизайн, основанный на умной изоляции зеленой крыши, делает жизнь яркой и уникальной.

House Pibo в Мальдегеме от OYO ARchitects

Riverside Weston Residence

Увлекательно сочетая современную эстетику и простую зеленую крышу, Riverside Weston Residence в Коннектикуте представляет собой серию «крышных пейзажей и плоскостей с террасами». Добавьте к этому непрекращающийся вид на озеро, современный интерьер с минимальным декором и стеклянные стены, которые переносят улицу внутрь, и у вас есть дом, который всегда соединяет вас с природой.

Изысканный вид на крышу и зеленые террасы образуют потрясающий дом на берегу озера Шерри — блогер, которая любит жить полной жизнью. Ей нравится все, что связано с дизайном, декором и стильными современными тенденциями. Родившись в Калифорнии, Шерри выросла на открытых ранчо и в дикой природе, что определило ее вкус к дизайну и развило интерес к изучению того, как строения и дома взаимодействуют […]0002 Следующий пост

Жилой дом с плоской крышей. Проекты современных частных домов с плоской крышей

В Украине достаточно востребованы проекты домов с плоской крышей. Наш брат больше знаком с обычными классическими крышами, и этому есть простое объяснение. «Крыша, вот она и крыша, которая бы защищала от снега и дождя, а значит, она должна все стекать и ничего не задерживать. Если сделать ее плоской, то куда же денутся естественные осадки?» — так думают многие. В Украине такие дома тоже редкость. Здесь они эксклюзивны. Итак, попробуем разобраться, что есть правда, а чего действительно нужно бояться.

Проект дома с плоской крышей — плюсы и минусы

Уборка. На плоской крыше действительно может задерживаться снег и вода. Если сделать это неправильно и некачественно, то все это будет постепенно просачиваться в дом, и, даже, может изрядно опрокинуть потолок верхнего этажа. Поэтому очень важен этап проектирования, на котором рассчитывается уклон. Да-да, не удивляйтесь, это наклон. Даже более гладкая крыша должна иметь хотя бы небольшой наклон, который визуально не будет посещаться, но которого будет достаточно для отвода воды. Сложнее зимой, когда снег лежит на крыше. Ведь он может задержаться даже на самой крутой крыше, не говоря уже о плоской. В оттепель он тонет, потом снова замерзает, в результате чего на крыше образуется сплошная ледяная корка. А это большая вероятность протечки, особенно весной. Поэтому крышу необходимо регулярно чистить от снега. Но для тех, кому лопата не охота, можно установить систему «антий», которая будет нагревать снег и лед прямо на крыше.
Теплоизоляция. Классические крыши, благодаря чердачному помещению, создают воздушную прослойку, которая значительно утепляет дом. Плоская крыша, как не образует чердак, не имеет подобной прослойки и поэтому утеплять ее необходимо качественно. Также ей нужна хорошая теплоизоляция. Проекты домов с плоской крышей изначально должны содержать полную информацию о кровельных материалах и их количестве.
Простая установка. С одной стороны, плоскую крышу сделать проще, чем дупльную, полунеосвещенную, шатровую или двускатную. Здесь не надо ни стропил, ни прогонов, ни коньков. Все предельно просто. Но, с другой стороны, кровля требует качественного монтажа кровли, что бы она не текла и не чувствовалась. В этом плане такая крыша намного сложнее.
Заявление. Проект дома с плоской крышей хорош тем, что такой крыше можно найти применение. Но делать это, опять же, нужно еще на этапе проектирования. На плоской крыше может получиться замечательная терраса. Для безопасности достаточно разводить костры. Можно сделать небольшой навес и поставить лежаки. Они тоже не навредят. На такой крыше можно сделать даже теннисный корт, если размеры конечно позволяют. Современные материалы и разработки позволяют сделать травяной газон и посадить растения. Такое применение особенно хорошо в городских условиях, где каждый куст на вес золота.

Оказывается, проекты домов с плоской крышей имеют массу преимуществ, и вся их невостребованность на просторах Украины связана с тем, что у нас позже, чем на Западе, появляются новые разработки в строительной сфере и новые материалы . Да еще и научить людей работать с такими новинками. Но пора менять стереотипы и идти в ногу со временем.

Проекты домов с плоской крышей от ДОМ4М

Проект дома с плоской крышей можно купить на сайте компании ДОМ4М. Цена таких проектов будет не дороже, чем на проекты других домов, например. Это зависит скорее от размеров дома и его сложности, нежели от типа крыши. Конечно, чем больше «наворотов» будет дома и чем сложнее воплотить их в реальность, тем дороже будет стоимость. Поэтому дома с плоской крышей могут вписаться в разный бюджет. Как говорится, всем нуждающимся и по возможности.

Как быстро летит время! Прошло уже 4 года с того момента, как я построил своими руками необычный загородный дом. В доме много нестандартных технических решений, которые ранее в индивидуальном строительстве в России практически не применялись. Во-первых, дом отапливается, а во-вторых, у дома плоская крыша.

С самого начала строительства в 2012 году я постоянно заявлял, что плоская крыша не для нашего климата (и для чего?), что она обязательно будет протекать (почему?), да и вообще с такой кровлей дом как трансформаторная будка (бедные европейцы, им приходится жить в будках-трансформерах).

Но чаще всего я пытался доказать, что с плоской крышей необходимо постоянно убирать снег (интересно, зачем?). Конечно, если кому хочется — можно почистить, никто не запрещает. А вот на домах с плоской крышей снег убирать не нужно. Например, сейчас у меня на крыше снежный покров толщиной более 80 сантиметров! И где-то там под снегом спрятался.

2. Снег на крыше является дополнительным и совершенно бесплатным утеплителем.

Кстати, как оказалось, многие не знают, что плоская крыша — это не плоскость в прямом понимании, а поверхность с уклоном около 2-4 градусов (на самом деле крыша считается плоской если его угол наклона составляет от 2 до 20 градусов). И на любой плоской косе обязательно есть дренаж. Правильнее для плоской кровли делать внутренний водосток, но можно сделать и классический внешний. На момент начала строительства у меня не было достаточных знаний для проектирования и реализации внутреннего водостока, поэтому я сделал внешний. Преимущество внутреннего водостока в отсутствии труб на фасаде.

3. Лето 2013, только что сделано. Плоская крыша существенно дешевле любого размаха (как минимум потому, что ее площадь в 1,5 раза меньше, чем у размаха). С ней нет потери площади и такого бесполезного места в доме, как чердак. Вдохновлять все проще и проще — все в одной плоскости.

Напомню конструкцию моего пирога кровли (снизу вверх):
1. Сборно-монолитное перекрытие с заполнением газобетонными блоками — 250 мм;
2. Утепление экструзионным пенополистиролом — 150 мм;
3. Утепление и создание уклона с помощью клиновидных плит экструзионного полистата — 0-150 мм;
4. Сито цементное — 50 мм;
5. Гидроизоляция наварная двухслойная (верхний слой с оросителем).

4. Еще один огромный плюс плоской крыши — ей не страшен ураган. Посмотрите на хронику ураганов и на то, как легко срывает покрытие и ломает стропильную систему на классических крышах-шелтерах.

5. Летом 2016 года закончил все остальные работы по благоустройству придомовой территории и решил сделать.

6. Кстати, если кто знает, то любое бетонное перекрытие по умолчанию имеет грузоподъемность не менее 400 кг на метр квадратный (обычно 600-800 кг/м2). В то время как снеговая нагрузка для Подмосковья составляет всего 180 кг на квадратный метр. Это максимальная расчетная снеговая нагрузка, которая редко достигается в реальности, но очевидно, что любое перекрытие имеет огромный запас несущей способности.

7. Еще одним важным преимуществом плоской кровли является то, что она имеет полностью герметичные швы. В то время как на скатной кровле швы не загерметизированы, а в случае с безрамной кровлей это со снегом и она начнет таять (из-за недостаточного утепления) — потекет скатная крыша (особенно в месте стыка два стержня — одарит). Посмотрите на соседние домики с куцей кровлей — на удивление, на них тоже лежит снег!

Почему не течет плоская кровля по технологии? Все очень просто. Потому что утеплен!

Именно изоляция определяет долговечность кровли. Известно, что на крышу приходится в среднем 40% теплопотерь всего здания. Если крыша не утеплена или утеплена плохо, то тепло будет подниматься вверх, а снег ляжет на верхний кровельный ковер. При наступлении морозов поднявшийся снег снова замерзнет, а при замерзании, как известно, вода расширяется в объеме. Эти многочисленные циклы нулевого промерзания в конечном итоге разорвут гидроизоляцию (через 2-3 года) и плоская кровля начнет протекать.

8. В прошлом веке при строительстве домов не думали об энергоэффективности и энергосбережении, поэтому теплоизоляцию кровли обычно не делали. Это приводило к тому, что гидроизоляция кровли постоянно разрушалась и кровля текла.

Если крыша теплоизолирована, то у нее остается только один «враг» — солнце и его ультрафиолетовое излучение. Но для защиты от этого и используйте гидроизоляцию пакетом, либо со специальными добавками (в случае использования). И очень действенный способ защитить гидроизоляцию от разрушающего ультрафиолета – сделать на крыше газон, засыпать галькой или уложить плитку. Кстати, более перспективной гидроизоляцией на сегодняшний день является полимерная мембрана.

Плоская кровля еще проще, чем размах. С плоской крышей вам никогда не упадет на голову снег и не замучает водоотводные канавки. Снег убирать не надо, а если есть газон, то и не надо следить за чистотой дренажных желобов (вся вода заливается через геотекстиль и опавшей листвой они не заскучают).

Таким образом, плоская крыша является наиболее разумным вариантом крыши, особенно для дома из. Главное не нарушать технологию и не экономить на утеплении.

А убирать снег с плоской крыши не только бесполезно, но и вредно — можно случайно сломать острым краем лопаты гидроизоляцию и крыша начнет протекать.

Со всеми отчетами посвященными строительству загородного дома своими руками в хронологическом порядке Вы можете ознакомиться .

1.
2.
3.
4.

Чаще всего при проектировании частных домов используют объемные крыши, а вот коттеджи с плоской крышей, как на фото, встречаются гораздо реже. В последние годы после появления новейших технологий и современных материалов для перекрытия плоских крыш стало возможным создать эффективную гидроизоляцию, несмотря на такую необычную форму.

Наличие такой кровли делает внешний вид Частный дом эксклюзивен и оригинален, так как выделяется на фоне построек с шатровыми или куцыми крышами.

Проекты коттеджей с плоской крышей имеют свои особенности, и их строительство связано с некоторыми нюансами, так как крыши могут быть:

Преимущества и недостатки плоской крыши

Плоская крыша дает владельцу недвижимости ряд преимуществ, в том числе:

К недостаткам конструктивного решения плоских крыш относятся:

ведение монтажа со строгим соблюдением технологии их гидроизоляции и. Малейшее нарушение правил по неосторожности или небрежности завершается течью крыши, если на ней скапливаются атмосферные осадки. Внеплановый ремонт кровли обойдется в немалые затраты, а иногда необходимо провести полную реконструкцию крыши коттеджа;
Наличие Б. зимой на ровной поверхности большого количества снега предполагает (если крышу планируется использовать) ее регулярную уборку, которую можно производить только вручную;
в процессе таяния снега на гидроизоляционный слой оказывается значительная нагрузка

Особенности плоских крыш

При разработке проекта коттеджа с плоской крышей независимо от этажности в нем обязательно учитываются следующие особенности:

Создание плоской облегченной кровли

Если коттедж с плоской крышей планируется строить с облегченной крышей, то его не планируется эксплуатировать.

Порядок построения такой конструкции следующий:

В результате произведенных работ получается плоская кровля, которая относится к облегченному типу. Ему полностью доверяют полностью, но он не в состоянии выдержать даже незначительную нагрузку. Если вы желаете обустроить на плоской крыше небольшое место для отдыха, вам нужно построить крышу совсем по другой технологии.

Устройство дома с плоской крышей, подробнее на видео:

Устройство эксплуатируемой плоской кровли

При проектировании коттеджей с плоской кровлей и сплошным покрытием предполагается, что создаваемая кровля не будет подаваться под тяжестью нагрузки (читать: «»). Существует несколько способов построения оперируемого покрытия.

Одним из самых простых вариантов является укладка бетонных плит в качестве перекрытия. Несущие конструкции для этого должны иметь значительный запас прочности, кроме того, монтаж выполняется с использованием строительной спецтехники. Крышу, созданную из бетонных плит, необходимо утеплять, но выполнять такие работы можно только изнутри помещения.

Другим способом является устройство кровельного перекрытия на основе металлических несущих балок — латунных или иностранных и приделов. Сверху укладывают дощатый настил из пиломатериалов толщиной не менее 22 миллиметров, а поверх него насыпают слой керамзита толщиной не менее 150 миллиметров. Сплошное покрытие обеспечивает бетонная стяжка.

Мост. по-современному Надежным считается использование керамических крупногабаритных строительных блоков. Их размещают на опорных балках, и они обеспечивают кровле наряду с механической прочностью хорошие звукоизоляционные и теплоизоляционные характеристики. Среди преимуществ таких керамических кровельных блоков нельзя не отметить их прекрасную устойчивость к влаге. Перед тем, как сделать стяжку для такой кровли, раструбовку кламцита не требуется. К недостаткам керамических блоков можно отнести их высокую стоимость.

Строительство коттеджей с плоской крышей сплошного типа с укладкой кровельных мембран (по желанию). Они обеспечивают дополнительную гидроизоляцию и улучшают эксплуатационные характеристики плоской кровли.

Проекты домов с плоской крышей позволяют возводить загородные дома по современным технологиям. Их развитие привело к использованию различных материалов для крепления крыши. Следует заложить все этапы проектирования таких эксклюзивных зданий.

Проекты домов с плоской крышей позволяют возводить загородные дома по современным технологиям

Приступая к проектированию дома с плоской крышей, важно выявить все его основные преимущества. Среди положительных моментов при возведении современного строения выделяют:

уникальный креативный дизайн, например, дом в стиле хай-тек с плоской крышей или другой;
экономия на отоплении конструкции внутри;
Наличие дополнительных кв.м.

Выделяя загородный дом или коттедж с плоской крышей, следует приобщиться к тенденциям развития дизайна западных стран. Стиль Минимализм или Хай-Тек: Здесь всегда чувствуется материальная выгода. Дом с эксплуатируемой крышей будет очень удобен. В то же время такая конструкция крыши позволяет улучшить дом с плоской крышей, оборудовав на ней специальную площадку для спортивных игр.

Затраты, осуществляемые в процессе проектирования дома или коттеджа с плоской крышей, не слишком велики. Если зимой на крыше плоского типа будет оставаться слой снега, то это будет хорошим теплоизолятором. Отопление такого дома обойдется дешевле.

Несмотря на то, что для многих приемлема реализация проектов домов с плоской крышей, эти варианты имеют свои недостатки. Устанавливать плоскую крышу следует с учетом требований по укладке гидроизоляции. Среди основных причин, по которым владельцы домов могут упрекнуть такой дизайн при любом дизайне, это его плавность. Обычно это связано с наличием небольших отклонений в технологии или небрежностью строителей. На поверхности крыши может скапливаться вода.

Чтобы полностью устранить течь, необходимо провести реконструкцию, которая может быть очень дорогой. Очистка кровли обычно проводится самостоятельно без применения техники. Ведь с началом таяния снега слой гидроизоляционной конструкции начнет подвергаться большой нагрузке. В результате поверхность будет разрушена.

Галерея: Дома с плоской крышей (25 фото)

Современный дом с плоской крышей (Видео)

Как это можно установить плоскую крышу

. учитывать следующие основные моменты:

кровля не должна быть абсолютно плоской, поэтому необходимо учитывать угол ее наклона, равный 5-15°, иначе данный вид конструкции будет возводиться только для сбора осадков;
в идеале плоская крыша должна быть заменена, так как для водоотвода требуется наличие нужного уклона.

Терраса или беседка с плоской крышей обустраиваются сыпучими стройматериалами. Также потребуются бетонные натяжки или полимеры, имеющие фиксированный угол. Этот листовой материал называется пенополистирольными плитами.

Крыша Квадратная, требующая плавного угла Крыши, предполагает наличие несущей плоскости. Этап розыгрыша нужно включить в проект плана дома. Существует 2 типа проектов загородных домов с плоской крышей, что зависит от особенностей конструкции крыши:

легкий;
эксплуатируется.

Каждый из указанных видов имеет свои особенности, которые следует учитывать при устройстве кровли.

Проведение загородного дома или коттеджа с плоской крышей, следует ориентироваться на тенденции развития дизайна западных стран

Легкая кровля плоского типа операция операции. Его можно выполнить в любом стиле, например, хай-тек. Его следует возводить поэтапно:

укладку основных балок (брасового материала) осуществляют на несущие стены или к мауэрлатам, укрепленным на них;
крепление балок, уложенных с шагом 0,5-1,0 м, к основанию производится с помощью анкерных рассыпей;
на балки, массивный деревянный светильник, состоящий из обрезной доски дюймовой толщины;
мембрана укладочная для гидроизоляции.

Основными балками могут служить бруски из дерева, имеющие сечение 100х100 или 150х200 мм, что определяется расчетным весом кровли. Дум устроен без каких-либо отверстий. Укладка гидроизоляционного слоя должна быть многослойной. Все стыки пробиваются с применением клея или скотча.

Создание «пирога» плоской кровли

Специалисты не рекомендуют экономить при покупке и укладке гидроизоляционной мембраны. Этот материал нельзя заменить каучуконосом, который не даст необходимого эффекта, а оставить дом без крыши невозможно. При обустройстве утепления кровли экструдированными пенополистирольными плитами или минеральной ватой. Теплоизолятор нужно монтировать на слой гидроизоляции осторожно, чтобы не образовались щели. Даже при малейшей неаккуратности утеплителя материал может со временем начать пропускать холодный воздух.

При укладке утеплителя на решетку из бруса сразу выставляем наружу для вентиляции, которая будет препятствием для скопления конденсата. Это позволит сохранить теплоизолятор в сухом виде. Хороший утеплитель. Это грейнзит, который популярен при создании проектов одноэтажных домов с плоской крышей. Этот слой должен быть около 100 мм. На завершающем этапе монтажа кровли необходимо провести гидроизоляционную защиту. Современный рынок строительных материалов предлагает мембрану. Легкая плоскостная кровля не способна противостоять сильным нагрузкам, поэтому в таких условиях ее нельзя эксплуатировать.

Плоская сплошная крыша

Частный дом, имеющий плоскую сплошную крышу, не должен быть подведен, поэтому можно использовать всю свободную площадь. При этом на крыше дома не должно быть никаких трещин. Для создания плоской кровли потребуется владение специальными технологиями. К этому следует приложить определенные усилия. Обустроить монолитную кровлю можно несколькими способами:

Используя в качестве перекрытий бетонные плиты с учетом того, что несущие конструкции достаточно прочны, выдерживая нагрузку.
При использовании металлических опорных балок, позволяющих произвести перекрытие крыши, потребуются тавровые или двухуровневые балки, а также швеллеры под № 14-16.
Использование блоков из керамики, уложенных на опорные балки, что обеспечивает прочное покрытие.

Первый метод требует использования тяжелой техники. Крыша такого типа обязательно должна быть утеплена, что делается изнутри помещения. На несущие балки из металла укладывают доски настила, состоящие толщиной не менее 22 мм в одну. Затем заливается керамзитовый слой толщиной не менее 150 мм. На последнем этапе сплошного покрытия можно переходить к укладке бетонной стяжки.

Самый востребованный в современном строительстве 3-х полосный. Керамика применялась для монтажа сплошной кровли из кровельных материалов. Их можно сразу укладывать на опорные балки, которые должны обеспечить прочность кровли. Этот материал способен сохранять тепло. Обладает отличными звукоизоляционными характеристиками.

Керамические кровельные блоки имеют основное преимущество, то есть влагостойкость. Заливка стяжки производится без предварительного затирки глины. Существенный недостаток материала состоит в его высокой стоимости. Дополнительно на сплошную кровлю укладывается мембрана для кровли, позволяющая улучшить эксплуатационные характеристики материала и усилить гидроизоляционный слой.

При выборе проекта важно помнить, что плоская крыша достаточно чувствительна к гидроизоляционному слою. Крыша размаха скрывает различные эксплуатационные недостатки. Определившись с проектом строительства дома с плоской крышей, следует разработать дальнейший план действий, закупить качественные материалы. Необходимо детально обсудить со строителями все условия и требования. В результате будет возведено нестандартное здание, например, в стиле хай-тек, соответствующее европейским стандартам.

Плоская Крыша (Видео)

Дома дома с крышей плоского типа

Если поиск проекта коттеджа оказался безрезультатным, то возможно его проектирование с помощью бригады специалистов. Этот увлекательный процесс позволяет увидеть каждый этап проектирования, в начале которого принимается общая концепция. Завершается этот процесс созданием законченного образа, продуманного до мелочей. Здесь необходимо учитывать не только собственные пожелания, но и особенности загородного ландшафта.

Любой каталог проектов обеспечивает использование различных архитектурных приемов. Это влечет за собой использование определенных методов или технологий. Разработка проектов, позволяющих возводить двухэтажные или одноэтажные дома с плоской крышей, требует учитывать несколько моментов:

Условия климатического пояса, где находится объект, что должно повлиять на размер толщины используемого теплоизолятора или его отсутствия.
Контур в кровле также может иметь отвод, от которого зависит применяемый способ подвода воды.
Функциональное назначение террасы с крышей, которая может быть местом отдыха людей, стоянкой для автомобиля, небольшим огородом Для посадки сельскохозяйственных культур.

На характер конструкции влияет выбор типа конструкции кровли, которая может быть:

традиционной: слой гидроизоляции располагается над теплоизоляцией;
инверсия: слои расположены в обратном порядке.

Если процесс эксплуатации кровли предполагает использование гидро- и теплоизоляторов, то они должны воспринимать нагрузку. Он может исходить от людей либо транспорта.

Кровля домов с эксплуатируемой крышей плоского типа может быть выполнена из поливинилхлоридной мембраны. Он имеет долгий срок службы и не требует особого ухода. Для уборки снега с его поверхности используются нагревательные элементы.

Прямой способ выбрать проекты двухэтажных домов или одноэтажных домов — на специализированном сайте. Они легки и удобны в строительстве, особенно если в качестве материала используется газосиликат (газобетон) или образец крупноформатного типа, который относится к теплой керамике. Выбирая проект дома, следует учитывать потребности, количество комнат определенного назначения, наличие гаражного помещения,.

ВНИМАНИЕ, только сегодня!

Не так популярен, как скудный.

Чаще всего их редкость связана с особенностями климата в средней полосе: скоплением снега на крыше, образованием луж во время дождей.

А вот простота возведения таких конструкций и обеспечение декоративности здания могут послужить хорошим подспорьем при принятии решения о выборе конструкции крыши.

А на такой крыше можно обустроить дополнительные площадки, которые особенно в летнее время станут хорошим местом для отдыха и времяпрепровождения.

Как и любое конструктивное решение строительных элементов, прямые конструкции могут иметь как положительные стороны, так и недостатки. При наличии особенностей крыши важно определить те направления, которые повлияют на решение конструкции такой крыши.

Преимущества плоской кровли :

В первую очередь такая кровля отлично выполняет функции защиты здания от внешних воздействий ;
не требует больших усилий и затрат (материальный, физический) на его строительство;
длительный срок службы . Плоская система не требует дорогостоящего обслуживания при правильном монтаже всех основных и дополнительных элементов кровли;
возможность установки дополнительных удобств на крыше, вплоть до бассейновых и садовых площадок и саун;
хорошие показатели теплоизоляции .

К негативным факторам благоустройства домов с плоскими крышами относятся :

Скопление снежных или дождевых луж на покрытии;
существует риск замерзания или образования закупорки внутреннего дренажа;
механическая очистка наружного слоя обязательна от снега и листьев;
невозможность использования листовых или штучных пород;
нет возможности проверить состояние кровельного пирога (в частности утеплителя) Однако дренажные системы и вентиляционные ходы проверить гораздо проще.

Отсутствие мансардного этажа при наличии конструкции плоской крыши может быть достоинством или недостатком в зависимости от предпочтений.

Южный дом с плоской крышей

Виды плоской кровли

Несмотря на то, что конструкция плоской крыши достаточно проста и не требует специальных навыков для ее проектирования, эти крыши имеют разновидности. Классифицируют их в зависимости от дополнительного назначения и технических особенностей.

Разновидности плоских систем включают:

Эксплуатируемый . Основным требованием к этому варианту является жесткость основания, при котором важным условием является сохранение целостности гидроизоляционного слоя . Основание можно сделать из бетонной стяжки или . Требования к прочности материала и его устойчивости к статическим и динамическим нагрузкам. Самым распространенным наружным покрытием для плоской конструкции является тротуарная плитка. , который устанавливается на дополнительные стойки или песчаные подушки;
неэксплуатируемый . Учитывая тот факт, что кровля данного типа предназначена для выполнения исключительно функций защиты здания от внешних факторов, особых требований к жесткости утепляющего слоя или прочности основания нет. Устройство такой крыши значительно проще конструкции ;
классический . При обустройстве классического типа на основание укладывают слой пароизоляции, чтобы обеспечить защиту утеплителя (минвати или пенопласта) от влаги. Гидроизоляцию обеспечивают битумные материалы;
инверсия . Конструкция кровли предполагает расположение гидроизоляционного слоя у утеплителя, что препятствует накоплению влаги в утеплителе. При этом температурные перепады, разрушающие гидроизоляцию, под утеплителем минимальны.

Для того, чтобы сделать проект дома с плоской крышей, нужно заранее продумать вариант покрытия.

Фото проектов современных одноэтажных загородных домов с плоской крышей внизу:

Frame house with an exploited roof

House in the style of Hi Tech

Two-storey uncommunicable house

Modular house with non-exploited roof

Inversion roof

Загородный дом с инверсионной крышей

С чего начать проектирование

Цель проектирования любой крыши заключается в правильном выборе и расчете количества необходимых материалов , а также в четком выражении, какую нагрузку будут нести все элементы, задействованные в конструкции.

Проект — это план. В плане проекта должен быть отображен каждый этап работ.

Проект удобнее всего выполнять в специальной программе. который поможет не только отобразить будущую конструкцию, но и поможет рассчитать размер материалов, их нагрузку.

Проект выполнен по шагам :

Эскиз крыши выполнен . На этом этапе утверждается цвет, геометрическая форма будущей кровли с показателями размеров кровли, рассчитывается нагрузка материалов с учетом региональных атмосферных воздействий. Следует помнить, что снеговая нагрузка на плоскую кровлю более значительна, чем на ковшовые конструкции ;
расчет сечения балок и длин досок стропильной системы . Очень важно правильно определить шаг обрешетки, так как именно стропильная конструкция выдерживает всю нагрузку;
схематический чертеж крыши выполнен . На этом этапе учитывается расположение всех дополнительных элементов кровельных конструкций.

После выполнения чертежа кровля обрабатывается составлением сметы — Затраты на материалы, элементы конструкций и инструменты (при необходимости), которые требуются для полного выполнения работ по обустройству плоской кровли.

Не стоит увлекаться декоративными особенностями этих элементов – важнее всего обратить внимание на их функциональные особенности.

Кровельный проект

Двухэтажный проект

Легкая плоская крыша

Плоская система облегченной конструкции монтируется в регионах с минимальным количеством осадков.

Конструкция легкой крыши очень похожа на создание классической конструкции плоской конструкции.

Однако есть некоторые особенности его конструкции :

На этапе монтажа несущих балок следует учесть, что они будут держать всю конструкцию. Закрепить их нужно с помощью анкеров . Сечение следует рассчитывать с учетом максимальной нагрузки снега;
обреченно уложенные на балки должны быть сплошными, без зазоров, толщиной более 2,5 см;
Гидроизоляция , уложенная на обрешетку, уложенную , которая склеивается горячим способом. Края пленки должны выходить за линию крыши;
на гидроизоляционный слой сплошной утеплитель без зазоров . Места расположения доков заделывают монтажной пеной;
далее уложите плиты OSB или влагостойкую фанеру .

Так выглядит торт облегченной системы. Все слои скреплены анкерами и покрыты наружным слоем гидроизоляции.

Легкая кровля

Эксплуатируемая плоская кровля

Плоская кровля, выполняющая дополнительные функции, кроме защиты здания от холода, ветра, снега и дождя.

Основное преимущество такой крыши — возможность обустройства свободного пространства по своему усмотрению : Установите площадку для отдыха, террасу, двор, баню и даже бассейн.

Такие крыши идеально подходят как для дачи, так и для коттеджа.

Чтобы необходимые постройки на крыше были надежно обустроены, необходимо позаботиться, в первую очередь, о прочности фундамента .

теплоизоляция;

Плоская крыша эксплуатируется

Терраса на плоской крыше

Зеленая крыша

Вывод

Таким образом, есть несколько вариантов. Особое внимание при возведении прямой конструкции следует уделить обеспечению вентиляции и созданию в конструкции условий для предотвращения попадания влаги.

Оригинальность прямой крыши может заключаться в обустройстве на ней дополнительных зон для отдыха, и этот вариант стоит учитывать в процессе создания проекта. Если все правильно рассчитать и использовать качественные материалы, такая конструкция не откажется от размаха вариантов.

Полезное видео

В этом видео вы увидите один из проектов дома с плоской крышей:

В контакте с

Дома с плоской крышей (60 фото)

В последнее десятилетие значительно вырос спрос на проекты домов с плоской крышей. Хотя в западных странах преимущества таких построек оценили давно, на постсоветском пространстве эстетика подобных сооружений вызывала недоумение. В популяризации плоских крыш и четких геометрических типов зданий большую роль сыграли новомодные течения в архитектуре, проявившиеся в таких стилях, как минимализм, лофт и др. В нашей статье мы рассмотрим, что представляют собой современные частные дома с плоские крыши, представлены лучшие проекты, демонстрирующие всю необыкновенную красоту и функциональность этих прекрасных зданий.

Характеристики домов с плоской крышей

Раньше прямую крышу можно было встретить только в многоквартирных домах, которые строились достаточно быстрыми темпами. Такой вариант устройства кровли позволил строителям быстро и с максимальным удобством провести все необходимые работы по ее обустройству, а также обеспечить должный уход. Для проведения ремонтных работ не было необходимости нанимать альпинистов — ровная поверхность позволяла беспрепятственно проводить любой ремонт или замену коммуникаций. Такие преимущества по достоинству оценили специалисты по строительству частных домов, что сыграло немаловажную роль в увеличении спроса на подобные проекты. Единственным недостатком было скопление осадков, что часто приводило к внутренним протечкам, но стоит отметить, что крыша частных домов хоть и кажется абсолютно плоской, но все же имеет небольшой уклон (до 15 градусов), и внешний вид современные строительные материалы и оборудование на рынке позволяют избежать всех этих неприятностей.

Чаще всего дома имеют прямоугольную и квадратную форму с плавными геометрическими линиями, но иногда их архитектурное своеобразие просто зашкаливает. Круглые постройки тоже имеют место, но они хороши для больших просторных площадей, где нет борьбы за каждый квадратный метр.

Несомненным преимуществом домов с плоской крышей является возможность ее эксплуатации. На поверхности можно обустроить различные зоны для отдыха, занятий спортом, что значительно экономит прилегающую территорию (далее мы подробно рассмотрим проекты домов с эксплуатируемой крышей). Главный момент в строительстве, который можно считать определенным недостатком, – это организация качественного фундамента и железобетонных перекрытий, особенно если предполагается разместить здесь что-то увесистое, например, бассейн. Таким образом, несмотря на то, что плоская крыша строится намного быстрее двускатной и не требует дополнительных материалов, общая смета строительства не уменьшится, а возможно даже увеличится. Но в итоге вы получите стильный современный дизайн, который будет радовать своими эстетическими и функциональными характеристиками.

Устройство крыши: хорошие идеи

Большим преимуществом зданий с плоской крышей является возможность их обустройства. Конечно, есть проекты, когда плоская крыша выступает просто как современное архитектурное решение, но, в большинстве случаев, она используется исходя из личных предпочтений и потребностей. Существует множество вариантов эксплуатации плоской кровли дома, среди которых самые популярные варианты:

1. Размещение оборудования. Если территория придомового участка имеет достаточно большую площадь, где могут свободно располагаться различные зоны, плоскость крыши можно использовать для установки солнечных батарей или ветрогенераторов. Такое оборудование, конечно, не покроет в полной мере всех потребностей в электрооборудовании. дома, но поможет значительно сэкономить, особенно если проект предполагает внедрение большого количества ультрасовременных технологий (как, например, в высокотехнологичных домах).

2. Садоводство. Одним из современных вариантов эксплуатации плоской крыши является ее озеленение. Такая конструкция прекрасно справляется с недостатком свободной площади земли, позволяя организовать на крыше роскошный травяной луг, красивый сад или даже небольшой огород.

3. Организация зоны отдыха. Самый популярный вариант обустройства пространства плоской кровли – это оборудование зоны отдыха, благодаря чему хозяева получают фактически еще один этаж. Такое решение позволяет отказаться от обустройства беседок, веранд и других построек, занимающих территорию дома. Исходя из личных предпочтений, хозяева могут организовать зону барбекю, спортивную площадку или бассейн. Последний вариант потребует немалых финансовых вложений, так как потребует организации сверхпрочного фундамента, полов, систем водоснабжения и водоотведения, но результат непременно доставит массу удовольствия. Яркий пример — роскошный двухэтажный особняк, где на крыше первого уровня оборудована пляжная зона с бассейном и шезлонгами.

Кроме рассмотренных вариантов есть различные комбинации, например, на ковре из зеленой травы можно разместить зону отдыха со столом для романтического ужина или установить солнечную батарею.

Проекты домов в стиле лофт

Совершенно особый стиль лофт в строительстве предусматривает, прежде всего, внедрение массы креативных идей как в фасадную облицовку здания, так и в интерьер. Здесь можно найти элементы промышленных корпусов старых фабрик и заводов (габаритные металлоконструкции, трубы, провода), умело сочетающиеся с отделкой из натурального дерева или бетона. Здесь отсутствие внешнего декора прекрасно заменяет панорамное остекление, наполняющее интерьер воздухом и свободой. Плоская крыша здесь чаще всего служит зоной отдыха, а удачным решением может стать организация навесов из мощных деревянных брусьев. Чтобы поддержать идею направления, можно установить возвышающиеся металлические ветряки, солнечные батареи и другие конструкции.

Совершенно необычный дом на фото представляет собой картину хаотичных геометрических линий, делающих внешний дизайн контрастным и оригинальным. Но внутри теплая, уютная обстановка с большим камином и мягкими диванами. Темно-коричневый цвет отделки фасада, металлические детали их фальца, ярко выступающая габаритная труба камина над крышей – все это придает зданию налет индустриализма, подчеркивая лофтовое направление в его дизайне.

Дома с плоской крышей в стиле модерн

Проекты домов с плоской крышей в стиле модерн отличаются меньшим участием прямых линий в пользу более плавных. Здесь можно найти довольно оригинальные цилиндрические конструкции в один или несколько этажей. Поскольку стиль предполагает определенную близость к природе, плоские крыши домов чаще всего оборудуют зелеными насаждениями. Часто особенностью проектов в стиле модерн с прямой крышей является асимметрия блочных строений, четко подчеркнутая характерной отделкой.

Дома с плоской крышей — фото и проекты

В завершение обзора предлагаем посетить фотогалерею. Здесь вы сможете ознакомиться с массой проектов домов с плоской крышей и оценить их преимущества. Возможно, один из таких домиков скоро появится на вашем участке. Приятного просмотра!

Временная кровля > Штаб инженерного корпуса армии США > Blueroof

ПЕЧАТЬ | ЭЛЕКТРОННАЯ ПОЧТА

Масштабы временной кровельной работы могут быть очень широкими и сложными. Миссия может варьироваться от оказания технической помощи FEMA, правительствам штатов и местным органам власти до управления и заключения контрактов на установку синей пластиковой пленки на крышах поврежденных домов или общественных сооружений (операция «Голубая крыша»). FEMA обычно поручает инженерному корпусу армии США, когда все другие ресурсы исчерпаны.

Операция «Голубая крыша»
Операция Blue Roof находится в ведении Корпуса FEMA. Цель операции «Голубая крыша» — предоставить домовладельцам в районах стихийных бедствий армированное волокном пластиковое покрытие для покрытия их поврежденных крыш до тех пор, пока не будут приняты меры для постоянного ремонта. Операция «Голубая крыша» защищает имущество, снижает расходы на временное жилье и позволяет жителям оставаться в своих домах, пока они восстанавливаются после урагана.

Это бесплатная услуга для домовладельцев. Операция «Голубая крыша» защищает имущество, снижает расходы на временное жилье и позволяет жителям оставаться в своих домах, пока они восстанавливаются после урагана; однако это может быть связано с расходами для местных органов власти и правительств штатов.

Эта программа предназначена для основного жилья или постоянно занятой сдаваемой в аренду недвижимости с менее чем 50-процентным структурным повреждением. Недвижимость, сдаваемая в аренду на время отпуска, не имеет права на участие в программе. После того, как синяя крыша установлена, конструкция должна быть пригодной для жилья. Не все типы крыш подходят для этой программы. Плоские крыши, сделанные из глины, шифера или асбестовой черепицы, не подходят. Чтобы крыша соответствовала требованиям, необходимо удалить крупный ураганный мусор, поскольку нанятые по контракту бригады могут удалять только мелкий мусор с поврежденных крыш.

Поддержка, которую Корпус может оказать FEMA, а также властям штата и местным органам власти в удовлетворении их потребностей во временных кровлях, весьма обширна. Возможности простираются от технической экспертизы и помощи до полного управления миссией временной кровли, включая определение объема, закупку и установку временного ремонта кровли. Активы, используемые для выполнения временных требований к кровле, включают силы, нанятые Корпусом, и группы планирования и реагирования на временные кровли (PRT) со всего Корпуса.

Возможности временной кровельной миссии

Техническая помощь:

В первую очередь предоставляется ГВП для информирования FEMA, государственных и местных органов власти о необходимости временной кровельной помощи, а также для оказания помощи в оценке масштабов требований миссии и воздействия на затронутые сообщества. Оценить условия и возможности местных органов власти по установке временной кровли в своих сообществах. Обеспечьте обучение на рабочем месте Национальной гвардии, добровольческим группам и местным органам власти или подрядчикам, которые могут участвовать в выполнении кровельных работ.

Служба поддержки недвижимости:

Надлежащие инструменты недвижимости, права на вход (ROE), должны быть на месте до входа в частную собственность. Приобретение этих инструментов обычно осуществляется персоналом Корпуса. Однако, если миссия такого масштаба, Корпус может поручить подрядчику помочь в приобретении необходимых ROE для миссии по кровле.

Другая поддержка/критерии:

Были разработаны предварительно подготовленные задания миссии, которые определяют общий объем работ с достаточным финансированием, чтобы обеспечить своевременное выполнение первоначальной миссии. Как можно скорее следует определить масштабы всей миссии, чтобы определить масштабы и требуемые ресурсы. Выполнение временной кровельной миссии основано на текущих критериях FEMA, согласно которым не менее 50 процентов конструкции крыши остается стоять и подлежит ремонту после урагана, чтобы претендовать на временную крышу. Выполнение кровельной миссии потребует материально-технической поддержки на плацдармах для оборудования, расходных материалов и материалов.

Временные кровельные работы

Чтобы быть готовыми к выполнению Временных кровельных работ, Инженерный корпус поддерживает предварительные контрактные контракты (ACI) на временные кровельные работы для континентальной части США, Гавайских островов и других заморских территорий. Подрядчики обеспечивают надзор, рабочую силу, оборудование и материалы, необходимые для временного ремонта крыши, в первую очередь для установки предоставленного государством пластикового покрытия, в поддержку операций Корпуса / FEMA по реагированию на чрезвычайные ситуации.

Эти контракты являются контрактами на строительство и могут быть использованы для закупки любых необходимых материалов и оборудования, включая пластиковую пленку, если FEMA запросит выполнение задания. Таким образом, закупка кровельных материалов, если это необходимо, может быть осуществлена подрядчиком ACI или вспомогательным офисом-подрядчиком Corps District по запросу FEMA.

Ключевые моменты временной кровельной миссии

Сезон ураганов 2005 г. стал крупнейшей программой операции «Голубая крыша» за всю историю, в которой приняли участие 19 человек.Установлено 3000 крыш в результате ураганов Катрина, Рита и Вильма. Предыдущий рекорд был установлен в 2004 году, когда после ураганов «Чарли», «Фрэнсис», «Джанна» и «Иван» во Флориде было установлено 134 000 голубых крыш. После Катрины и Риты штат Луизиана стал крупнейшим получателем в этом сезоне с 82 000 голубых крыш. В 2008 году в Луизиане и Техасе было установлено 36 235 временных крыш в результате ураганов Густав и Айк. После ураганов «Ирма» и «Мария» в 2017 году во Флориде, Пуэрто-Рико и на Виргинских островах США было установлено более 76 500 временных крыш. После того, как ураган Майкл обрушился на Флориду в 2018 году, было установлено 7800 временных крыш.
В районных отделениях в Нэшвилле, Сент-Луисе, Омахе и Литл-Роке расположены четыре группы временного планирования и реагирования на кровельные работы.
Видео, объясняющее операцию «Голубая крыша», можно найти в Интернете по адресу:

» target=»_blank»>

9 самых впечатляющих проектов зеленых крыш в мире

Новые здания не обязательно должны быть гигантами из стекла, стали и железобетона. Их можно сделать экологически чистыми, озеленив стены или крышу. На сегодняшний день по всему миру насчитываются сотни примеров таких построек — от частных вилл до торговых центров.

Это говорит о том, что эко-архитектура уверенно завоевывает себе место в градостроительстве. Мы остановимся только на тех проектах, в которых архитекторы решили сделать зеленую крышу, и рассмотрим по одному такому зданию в разных областях архитектуры и строительства.

Концепция

Зеленая крыша – это крыша, на которой железобетон или черепица заменены зеленью, цветами и растениями. Такие крыши улучшают качество воздуха, снижают содержание углекислого газа в атмосфере, охлаждают здания и прилегающие территории, а также экономят энергию при отоплении и охлаждении.

Фото Ивана Баана ( источник )

Технически зеленая крыша требует слоя водонепроницаемой мембраны и отдельных скрытых уровней для дренажа, изоляции и фильтрации. Эти крыши не только полезны для планеты, но и радуют глаз, сочетая экологичность с повышенным уровнем эстетики и причудливыми формами.

Торфяные церкви в Исландии

Если вы считаете, что эко-архитектура — это новомодное направление, ставшее ответом на глобальное потепление и вырубку лесов, то вам срочно нужно посетить Исландию. Здесь сохранилось шесть так называемых дерновых церквей, последняя из которых была построена в 1883-1885 гг.

Технология торфяного строительства была разработана жителями Северной Европы в железном веке.

Стены здания построены из камня, а крыша выложена торфяными блоками, которые с годами поросли травой и мхом. Сами стены за века покрылись мхом, из-за чего кажется, будто здание врастает в окружающий ландшафт или вырастает из земли.

Источник

Практические преимущества этой технологии очевидны – высокая теплоемкость. Жилые дома, построенные по одной и той же технологии, есть и в Исландии, и на Фарерских островах.

«Дом для духовного отдыха» в Севилье (Испания)

Аргентинский архитектор Эмилио Амбэш, впоследствии прославившийся дизайном центра ACROS Fukuoka, создал абсолютно прорывную концепцию в 1975 году для Духовного ретритного центра Casa de Retiro. (по-испански «дом для душевного отдыха»), который был возведен недалеко от Севильи.

Источник

Помещения здания подземные, внутри холма, где запроектирован центр. Над уровнем земли есть только угловая структура, вдохновленная традиционной андалузской архитектурой: побеленные стены, ряды небольших световых люков, угловые деревянные балконы и деревянные входы. На балкон ведут две лестницы, которые символизируют путь духовного восхождения.

Отель Marina Bay Sands в Сингапуре

Один из самых гигантских и впечатляющих отелей мира находится в Сингапуре и это, конечно же, проект архитектора Моше Сафди под названием MarinaBaySands. Силуэт этого отеля с самым большим казино в мире напоминает парящий в небе корабль, который поддерживается тремя колоннами.

«Воздушный коралл» — гигантский скайпарк, соединяющий три здания отеля. Его вместимость почти четыре тысячи человек, есть бассейн длиной 150 метров. Часть крыши занимают два сада. На вершину могут попасть только постояльцы отеля, хотя в истории известно два случая, когда третьим лицам удавалось преодолеть систему безопасности и слежения, чтобы оказаться в скайпарке.

Жилой дом «Лесная спираль» в Дармштадте (Германия)

Австрийский архитектор Фриденсрайх Хундертвассер вошел в историю своими эксцентричными, почти игрушечными проектами. Самый известный из них — Дом Хундертвассера в Вене. Под стать ему — жилой дом Waldspirale (нем. «Лесная спираль») в Дармштадте. Спираль была любимой геометрической формой Хундертвассера, и он даже устроил сенсационное представление, в котором провел непрерывную спиральную линию по полу и стенам классной комнаты. Жилой дом Waldspirale — дань любви архитектора к спиралям, которые он мыслил как противопоставление всем существующим стилям, хотя, строго говоря, здание представляет собой не спираль, а подкову.

Источник

Крыша этого здания засажена травой и деревьями. Из интересных особенностей — в доме нет одинаковых окон, хотя оконных проемов больше тысячи. Каждое окно уникально и не повторяет другое.

Конференц-центр в Ванкувере (Канада)

В Ванкуверском конференц-центре находится самая большая жилая крыша в Канаде. Здесь обитает более 400 000 местных растений, четыре колонии пчел с населением до 60 000 особей, а также разнообразная флора и фауна.

Идея архитектора была чисто экологичной, а не развлекательной, поэтому на крышу нет доступа для посетителей. Это позволяет ей быть полноценной экосистемой со своим ритмом существования.

Калифорнийская академия наук в Сан-Франциско (США)

Архитектор Ренцо Пиано задумал свой проект здания Калифорнийской академии наук как пространство, в котором объединяются экология и образование. В основу проекта великого итальянского архитектора легла идея семи холмов (как известно, не только Рима и Москвы, но и 91 другие города мира были построены на семи холмах — все дело в том, что число семь воспринимается как священное).

Источник

Живая крыша с семью холмами имеет площадь один гектар и является домом для около 1,7 миллиона растений. Есть также встроенные солнечные батареи и метеостанция. Крыша служит аудиторией под открытым небом для лекций и семинаров. Здание построено в 2008 году.

Многофункциональный общественный центр в Чунцине (Китай)

Этот общественный центр, расположенный в парке Тао Юаньчу, сочетает в себе три направления: спорт, культуру и здоровье. Три сектора соединены в единое пространство с помощью зеленой крыши.

Источник

Проект принадлежит компании Vector Architects, специалисты которой отказались от банальной идеи построить общественный центр в чистом поле. Вместо этого решили совместить архитектурные формы и холмистый ландшафт парка.

Торговый центр Zorlu Center в Стамбуле (Турция)

Zorlu Center был построен в 2013 году турецкими архитекторами Tabanlıoglu Architects и Emre Arolat Architects.

Основой для всех объемов, входящих в состав ТРЦ (ТРЦ, офисные здания, гостиница, резиденции, концертный зал на 2500 человек), является единая благоустроенная площадка. Крыша торгового центра засажена полевыми цветами и эндемичными растениями.

Жилой район в Дитиконе (Швейцария)

Любой, кто читал книги о Средиземье, застынет в изумлении, увидев эту работу швейцарского архитектора Петера Фетча, так она напоминает жилище хоббитов, которые, как известно, жили в удобных норах «с дверь идеально круглая, как иллюминатор».

Источник

Жилой район Earth House Estate в Дитиконе, построенный еще в 1993 году, состоит из девяти частных домов, построенных вокруг небольшого пруда. Крыши зданий куполообразные и покрыты зеленью. Все это создает совершенно неповторимую атмосферу для жизни, словно на лоне природы.

Бонус

Kaimakliotis Building в Ларнаке (Кипр)

Кипр, к сожалению, не может похвастаться наличием зданий с зелеными крышами, хотя отдельные энтузиасты архитектуры активно выступают за создание таких экопространств, которые до сих пор новичок на Кипре. Но на Кипре есть еще один тип экологичных зданий — с благоустроенными фасадами. Одним из них является Kaimakliotis Building в Ларнаке, творение архитектора Йоргоса Солому, воплощенное в жизнь строительной компанией D&K E.P.S.

Уникальной особенностью является сетчатое покрытие здания во всю высоту и со всех четырех сторон, вдоль которого растут вьющиеся растения.

Они зеленые большую часть года.

Создает потрясающий эффект оазиса посреди каменных джунглей. Зимой, к сожалению, опадают листья, и офисный центр выглядит немного уныло. Положение спасает желтое окно, придающее всей серой металлической конструкции праздничный вид.

Вас интересует жилье на Кипре? Посетите ДОМ . На портале представлена самая большая база недвижимости в стране – от жилой до коммерческой. Выбирайте и обращайтесь к профессионалам, которые помогут сделать правильный выбор!

Читайте также:

Покупка и продажа недвижимости на Кипре за криптовалюту
Хранение в гостиной: 7 вдохновляющих идей для владельцев недвижимости на Кипре
Первое знакомство с Ларнакой
Постоянный вид на жительство на Кипре

Источник: DOM
Фото: pixabay.com

11 уникальных проектов зеленых крыш со всего мира

Время чтения: 7 минут

Зеленые крыши красивы от природы. Сделать человека уродливым так же сложно, как и не забыть взять с собой маску, выходя из дома. Но все еще есть некоторые во всем мире, которые выделяются среди остальных.

В этом списке мы рассмотрим 11 мировых проектов зеленых крыш с учетом их уникальных и впечатляющих возможностей, функций и дизайна.

Жилой проект DM2, Порту, Португалия

Во-первых, у нас есть проект зеленой крыши в великолепном историческом городе Порту, Португалия. Зеленая крыша, спроектированная OODA Architects, идет рука об руку с многоквартирным жилым домом.

Цель заключалась не только в том, чтобы превратить когда-то единственное жилое пространство в 17 домов, но и создать для здания богатый зеленый парк. Шикарному многоквартирному дому также удается оставаться верным истории города. Уникальный дизайн треугольных травянистых узоров помогает необыкновенно хорошо вспомнить историю этого места.

OODA Architects также удалось использовать пространство зеленой крыши для парковки автомобилей жильцов. Экологические преимущества сочетания живой крыши и живой подъездной дорожки огромны. Это помогает дренажу, ограничивает потребность в асфальте и обеспечивает пространство для жизни — как растений, так и животных — для процветания.

Наньянский технологический университет, Сингапур, Сингапур

В Наньянском технологическом университете Сингапура находится Школа художественного дизайна и медиа. И его зеленая крыша действительно соответствует творчеству, которое населяет ее.

Большинство зеленых крыш располагаются на относительно плоских поверхностях. С другой стороны, эта структура кампуса имеет длинные наклонные жилые поверхности крыши под углом 45 градусов, которые перекрываются в заостренном закрученном отображении.

Это привлекающее внимание здание представляет собой прекрасное место для отдыха студентов. Но он также обеспечивает достаточную изоляцию здания, уменьшая энергию, необходимую для охлаждения помещения. Зеленая крыша также собирает все ливневые стоки, которые идут на уход за самой крышей, а также ограничивают эрозию.

Страховая/Финансовая компания, Штутгарт, Германия

Построенная в 1985 году, эта зеленая крыша, расположенная в Штутгарте, Германия, уже тогда опережала свое время. Сегодня, 35 лет спустя, он по-прежнему работает так же, как и в первый день. В то время эта компания уже была известна своей заботой об окружающей среде при использовании энергии. Хотя это не одна непрерывная зеленая крыша, она по-прежнему покрывает много квадратных метров по всему зданию с множеством дворов — достаточно, чтобы почти каждое окно могло видеть часть зеленой крыши.

Одна из лучших функций этой немецкой живой крыши – она не требует обслуживания; все это работает, чтобы поливать и заботиться о себе. С минеральным дренажным слоем ни одна капля воды не испаряется, не достигнув травы и растений. Эта зеленая крыша действительно воплощает в себе то, что значит быть зеленой крышей; натуральный – как в минимальном уходе, так и в красоте.

Чикагская ратуша, Чикаго, Иллинойс

Если вы посмотрите «самые красивые зеленые крыши в мире», крыша Чикагской ратуши попадет почти в ВСЕ списки. В 2000 году городские власти Чикаго осознали поразительную нехватку зеленых насаждений в городе и запустили инициативу «Городской остров тепла». Эта инициатива создаст больше зеленых насаждений, чтобы оживить город и помочь уменьшить городскую жару. Завершенная в 2001 году, жилая крыша мэрии Чикаго процветает уже почти 20 лет. Кроме того, это экономит высокой внушительной конструкции 5000 долларов в год на счетах за электроэнергию и снижает эффект городского теплового острова.

Зеленая крыша не только помогает городу достичь своих политических целей, но также содержит много видов кустарников, цветов и деревьев, которые являются идеальной средой для птиц и насекомых. Кроме того, живая крыша действует как фильтр, удаляя частицы смога из воздуха, создавая более прохладный, чистый и зеленый Город ветров.

Предприятие по переработке воды в Эллис-Крик, Петалума, Калифорния

Предприятие по переработке воды в Эллис-Крик началось, как вы уже догадались, как предприятие по переработке воды. Он внес свой вклад в поддержку растущего населения подверженной засухе западной Калифорнии. Недавно компания сделала еще один шаг вперед в своих экологических стремлениях, построив над зданием две живые крыши, которые окружают бассейн под открытым небом, в котором хранится оборотная вода. Благодаря пешеходной дорожке, выносливым растениям и некоторым представителям дикой природы перерабатывающий завод превратился в нечто естественно красивое.

Оборотная вода не пригодна для питья и поддерживает общественные зоны в сезоны ограниченного количества осадков. Однако серая вода имеет и другие цели. Предприятие по переработке воды в Эллис-Крик ежегодно перерабатывает 700 миллионов галлонов оборотной воды. Они надеются, что он будет использован не только для поддержания природных ландшафтов городов, но и для поддержки многих других зеленых крыш в их районе.

ACROS Международный зал префектуры Фукуока, город Фукуока, Япония

В Японии осталось очень мало зеленых насаждений. И когда было объявлено о создании международного зала ACROS префектуры Фукуока на одном из последних свободных зеленых насаждений, люди были расстроены тем, что теряют естественную зеленую зону. Таким образом, правительство поставило перед собой задачу сохранить зеленый цвет в своем здании. Было представлено много проектов, и Эмилио Амбас выиграл с 15-ступенчатой жилой крышей-террасой, которую можно увидеть сегодня.

Эта зеленая крыша уникальна тем, что предлагает пространство вдали от оживленного, перегруженного города. Это рай для общения с природой, медитации, отдыха и наслаждения красивыми горами, окружающими город.

Кроме того, в Международном зале префектуры также есть ступенчатые водопады, которые заглушают шум города и ведут к отражающим бассейны. Открытая для публики, эта зеленая крыша не только помогает зданию сэкономить на затратах на электроэнергию, уменьшить загрязнение воздуха и снизить температуру в городе, но также обеспечивает зеленое пространство, которого отчаянно жаждет местное население.

Рединг Healthplex для передовой хирургии и ухода за пациентами, Рединг, Пенсильвания

В родном городе Тейлор Свифт находится Healthplex для передовой хирургии и ухода за пациентами, в котором есть функциональное, зеленое пространство над операционными, частными помещениями и офисами. Зеленая крыша покрывает обширную хирургическую зону с 24 операционными под ней. Многие дворы, павильоны и дорожки доступны сотням пациентов, продливших пребывание в больнице.

Больничные холлы освещаются мансардными окнами и световыми колодцами, которые приносят спокойствие и покой. Нет ничего более успокаивающего, чем звук фонтана, журчащего наверху, или щебетание птиц на деревьях, когда человека везут в операционную. Зеленая крыша полностью достигает своей цели: исцеляющие виды на природу, чтобы поднять настроение пациентам, получающим интенсивную помощь, и сделать что-то потенциально пугающее красивым.

Bosco Verticale или «Вертикальный лес», Милан, Италия

Вертикальные сады Италии на вершине жилого дома представляют собой захватывающее дух зрелище. Вертикальные сады состоят из двух многоквартирных домов, расположенных рядом. В них растут 800 деревьев, 4500 кустарников и 15 000 цветочных растений, которые, кажется, просто просачиваются сквозь каменистую поверхность, как Висячие сады Вавилона.

Цель состояла в том, чтобы омолодить окружающую среду, позволяя городу расти и развиваться как городское пространство. Он успешно делает это, включив эквивалент 215 278 квадратных футов леса на два вертикальных здания.

Заводы Bosco Verticale производят влагу, поглощают CO2, улавливают частицы пыли и производят чистый кислород — и все это на благо города в целом.

Конференц-центр Ванкувера, Ванкувер, Канада

Несмотря на то, что Ванкуверский конференц-центр закрыт для публики, он по-прежнему остается зеленым пространством, которым жители Ванкувера могут восхищаться и наслаждаться. Конференц-центр Ванкувера стал первым конференц-центром в мире, получившим платиновый статус LEED. И их целью было только стать золотым!

Зеленая крыша является превосходным изолятором, уменьшающим приток тепла летом на 95% и потери тепла зимой на 26%. Кроме того, на зеленой крыше растут 400 000 растений и трав. А поскольку он закрыт для публики, дикие животные, от насекомых до птиц и мелких млекопитающих, могут процветать и наслаждаться пространством. Таким образом, хотя не каждый может подняться туда, чтобы насладиться яркой природой, эффекты просачиваются в город с более чистым воздухом и процветающей флорой и фауной.

Сады на крыше Европейского патентного ведомства, Рейсвейк, Нидерланды

Этот сад на крыше, построенный в 1990-х годах, идеально передает ландшафт Нидерландов. На самом деле, мало кто даже догадался, что это был сад на крыше. Европейское патентное ведомство имеет современный внешний вид, строгий и твердый, который контрастирует с крышей, напоминающей о старых корнях Нидерландов. Ему удается больше походить на Шир, чем на крышу патентного бюро.

Сама крыша разделена на несколько секций, каждая из которых предназначена для защиты окружающей среды. Одна секция привлекает пчел и бабочек, а другая — домашних птиц. А отражающие бассейны уменьшают эффект городского острова тепла. Каждая часть крыши, растение, животное или вода отдают дань уважения зеленым склонам и чистым каналам Нидерландов.

Автобусные остановки Holland, Утрехт, Нидерланды

В городе Утрехт 316 автобусных остановок превратились в миниатюрные зеленые крыши, на которых растут разнообразные очитки, цветы и травы. Автобусные остановки привлекают медоносных пчел и шмелей — исчезающих видов, жизненно важных для окружающей среды, — что позволяет им неуклонно увеличивать свою численность в центре города.

Цель Урехта — создать полностью чистую систему общественного транспорта к 2028 году. Система будет включать электрические автобусы, бамбуковые скамейки, светодиодное освещение и зеленые крыши над каждой автобусной остановкой! Помимо привлечения пчел, крыши также помогают очищать воздух и могут накапливать дождевую воду. Хотя эти автобусные остановки не являются одним обширным зданием, они все же вносят свой вклад в процветание окружающей среды.

Сэндвич панели видео монтаж: Установка сэндвич-панелей: пошаговая инструкция

Виды сайдинга для обшивки дома: Виды сайдинга для наружной отделки дома — какие бывают разновидности сайдинга для обшивки

2 октября, 1978 alexxlab

Крыша треугольная: Страница не найдена — КровПортал

Содержание Виды крыш по конструкцииОсновные виды крыш:Скатная крыша может быть представлена в нескольких вариантах:Почему в России любят треугольные крыши? в СПб и Ленинградской области Triangular Roof Stock-Fotos und Bilder Durchstöbern Sie 1. Крыша треугольника — Bilder und stockfotos Ductorn. Виды крыш по конструкции +7(800)201-09-00+7(800)201-09-00 Корзина пуста За счет того, что люди все чаще выбирают вариант […]

14 апреля, 1970 alexxlab

Ломаная двухскатная крыша своими руками чертежи: Двухскатная ломаная крыша: особенности конструкции и строительства

Содержание Двухскатная ломаная крыша: особенности конструкции и строительстваПреимущества конструкцииЭтапы строительстваСоставление проекта, необходимые расчетыКонструкция стропильной системыИспользуемые материалы, необходимые инструментыУтепление и организация освещенияВидео-инструкцияДвухскатная ломаная крыша своими рукамиИнструкция по изготовлению ломаной двухскатной крыши своими рукамиПроектирование крышиМатериалы для работыИнструкция по возведению стропильной системыЭтапы работНекоторые советыЛоманая крыша — устройство, варианты, инструкция по монтажуУстройствоВарианты крышиУтепление и отделкаЛоманая крыша своими рукамиКак выбрать […]

1 декабря, 2019 alexxlab

Образец заявления о протекании крыши в жэу: Page not found — bouw.ru

Содержание Заявление на ремонт крыши: как составить образецПричины и следствияКуда обращаться?Что писать в заявлении на ремонт крыши?В ожидании ремонта крышиКрыша ДомаОбразец заявления (жалобы) если протекает крышаКак правильно написать заявление в ЖКХ на ремонт крыши: tvin270584 — LiveJournalЗаявление на ремонт крыши Признаки и последствия протекания крыши В какие инстанции обращаться Правила обращения и образец заявления Альтернативное […]
