Правильные пропорции крыши к дому: Как рассчитать высоту крыши (конька) для двухскатного и вальмового (четырехскатного) типа кровли по отношению к ширине дома

Крышу по отношению к дому. Расчет оптимальной высоты конька двускатной крыши — пропорции. Для чего он нужен и как подобрать форму

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши , какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши , тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

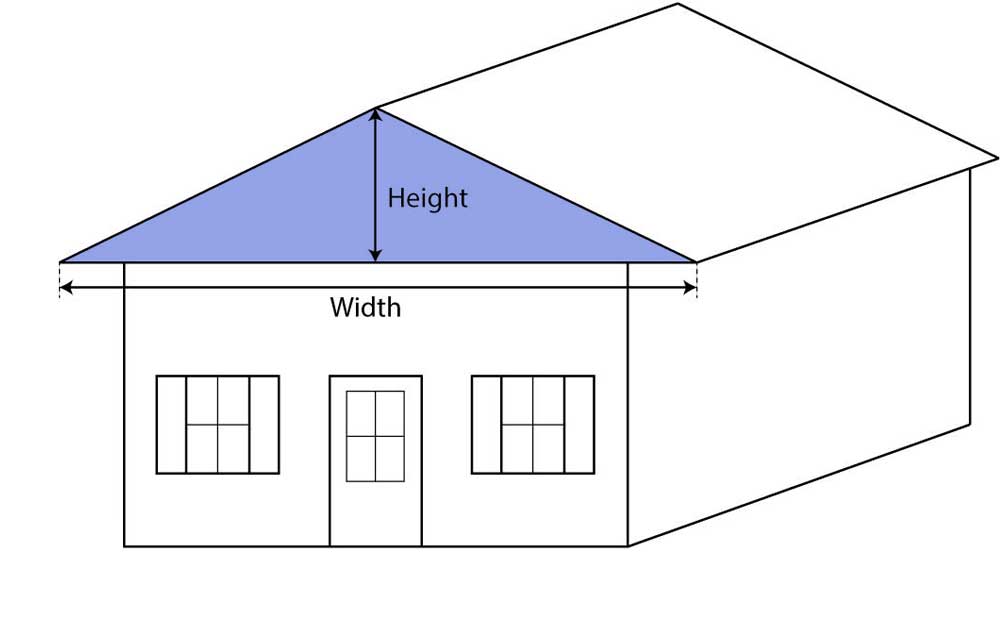

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид.

Основными факторами, определяющими высоту конструкции кровли, являются :

• угол наклона скатов;
• количество скатов;
• форма кровли;
• применяемые материалы;
• сила ветра;
• среднегодовое количество осадков;
• высота здания;
• пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом :

Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

Наиболее высокой механической прочностью обладает четырехскатная крыша. Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичным внешним видом, и отлично выдерживает ветровые нагрузки. Для вальмовых крыш характерна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но, дополнительно следует рассчитать длину стропил и конька. В основном это связано с более сложной конструкцией и ответственным подбором материалов.

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака).

Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька. В данном случае наиболее оптимальным вариантом является применение правила «золотого сечения»: контур крыши необходимо вписать в окружность. Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций – недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Как рассчитать правильно высоту конька крыши дома. Научитесь рассчитывать высоту крыши дома, зная основные размеры крыши

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

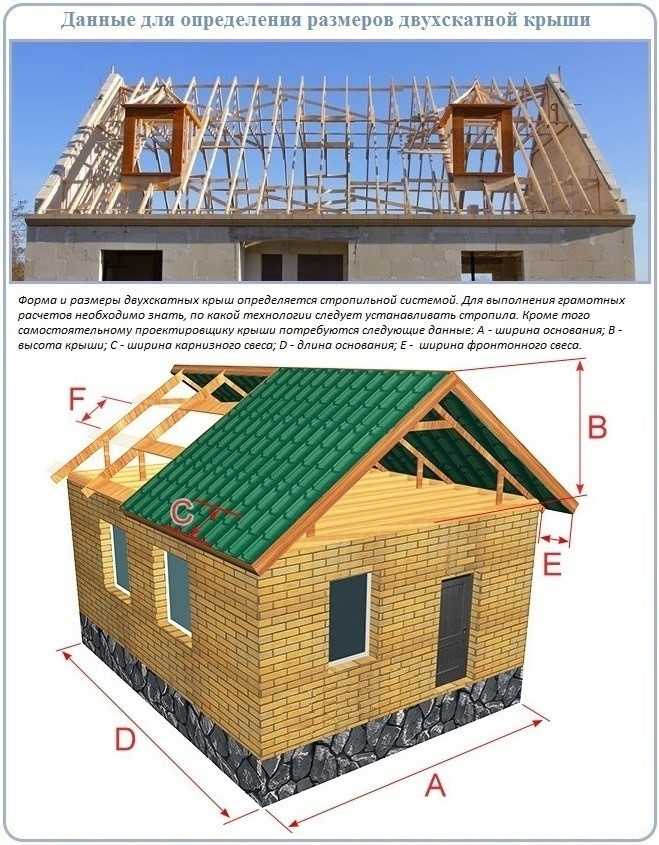

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет высоты крыши дома, вычисляем высоту конька крыши

Даны рекомендации по подготовке к проектированию кровли, приведены примеры расчета высоты конька для наиболее распространенных кровельных конструкций.

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.

Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

• результаты расчета шага стропил,
• сечения стропил,
• пролетов конструкции стропил,
• результаты анализа несущей способности фундамента и опор.
• тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

• силы и скорости ветра в районе строящегося дома;
• интенсивности осадков;
• используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

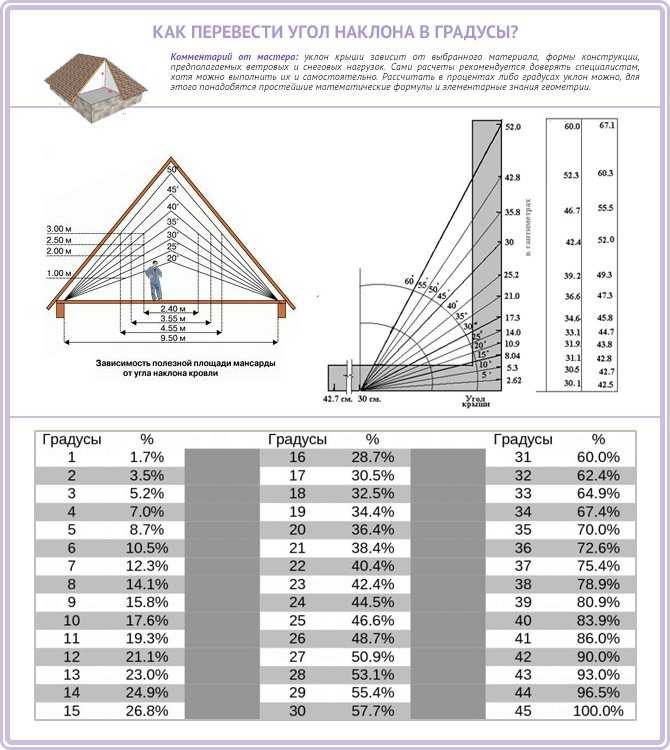

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º–18º – рулонное покрытие,
• 14º–60º – кровельный металл, асбестоцементные листы;
• 30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила – наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

• на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему

Стропильная система находится под воздействием постоянных и временных нагрузок.

К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников.

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Чтобы сделать расчет четырехскатной крыши необходимо учитывать ряд важных параметров: нагрузка на стропила, уклон, количество материала, фронтонные, карнизные

Расчет крыши дома: рассчитываем простые и сложные крыши

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые планируется использовать для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет – это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

Ведь кровли с четырьмя скатами существуют разные.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.

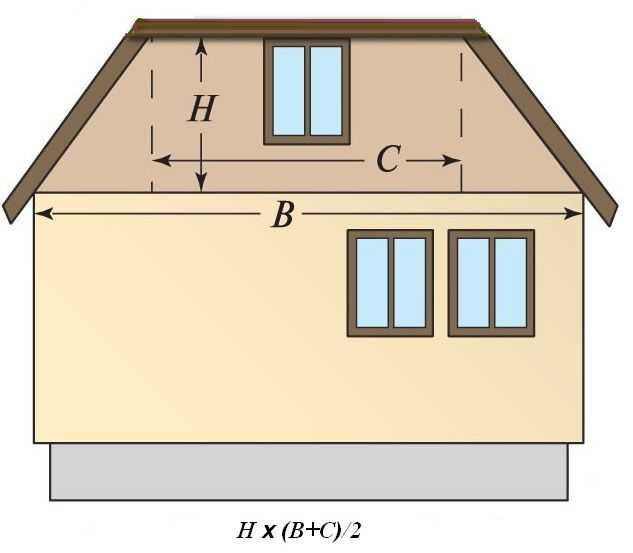

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о монтаже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S – площадь нашей крыши,

Х – это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.

Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один – большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Правильный расчет при создании крыши дома – это гарантия прочности, надежности и эффективной работы крыши. Поэтому не следует спешить, а выполнить все расчеты

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов.

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

• Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
• Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
• Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия.

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Видео-инструкция

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей.

Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся.

Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

Что самое важное в здании? Конечно же — крыша! Это один из самых важные элементов любого здания. Никакое строение не будет долговечным без нее, — защиты от явлений природы как внутри, так и снаружи здания. Она играет важнейшую роль для общей конструкции дома. Прочность внутреннего пространства, а также стен зависит от качества перекрытия. Ее эстетичный вид влияет на общее впечатление от всего здания. Для этого используются декоративные элементы, которые помогают усилить положительный эффект от дома.

Какие факторы влияют на эстетичный вид кровли? Во-первых, это ее форма. Она формирует цельность восприятия здания у прохожих. Такое возведение — ответственный этап строения дома. От правильности таких расчетов и моделирования зависит не только ее внешний вид, но и ее параметры.

Параметры для моделирования:

1. Высота . Очень важно правильно рассчитать данный параметр. Следует учитывать угол наклона, а также необходимое количество скатов, используемых материалов для ее покрытия при постройке.
2. Природные условия.
3. Строение.
4. Высота здания.
5. Личное мнение владельца дома.

Заблаговременный и максимально точный такой проект в целом необходим чтобы:

• Выполнить подсчет материалов, которые будут использоваться для ее будущей постройки.
• Заранее учитывать утеплительные материалы, необходимые для нее.
• Учитывать в планировании разных устройств (например, снегозадержатели).

Расчет параметров зависит от ее формы. От этого зависит высота несущей конструкции. Невнимательность при учете данных параметров может привести к отсутствию функциональности в дальнейшем эксплуатации здания. Например, высота конька влияет на общую площадь перекрытия. В данном случае, следует учитывать, что расчет материалов может быть увеличен. Также данный параметр влияет на конфигурацию и длину стропил.

Типы крыш

• Двускатные.
• Четырехскатные.
• Мансардные.

Данный расчет необходимо производить путем выбора угла наклона перекрытия (например, 30-50 градусов, иначе увеличивается ветровая нагрузка и скопление снега).

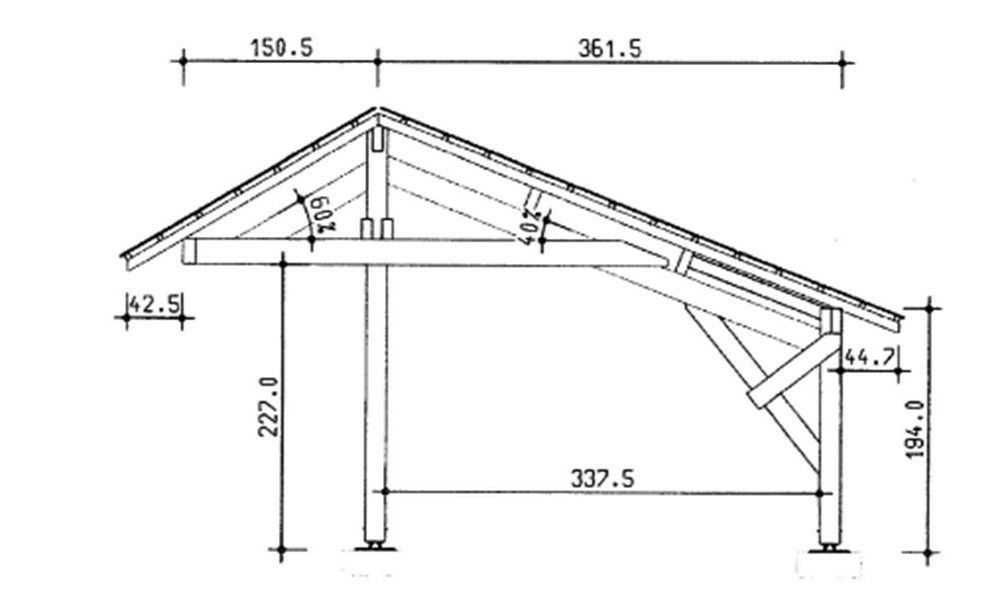

Схема расчета высоты и наклона двухскатной крыши

Как вычислить высоту конька и кровли? Необходимо ширину дома разделить на 2, а потом умножить на тангенс угла наклона. Таблица значения тангенсов и калькулятор пригодятся вам в этом и помогут правильно рассчитать необходимые параметры.

Прочность такой формы характеризуется возможностью монтирования чердачного . Четырехскатный тип имеет различный внешний вид: шатровой и вальмовой. Первый вид характерен для домов квадратной формы при идеальной симметрии, если смотреть с любого угла. Такая конструкция помогает увеличить стойкость нагрузки ветра на кровлю. Второй вид характерен для с характерными «мансардными» окнами.

Сложность конструкции данного типа осложняется еще и достаточно дорогими строительными материалами.

Внимание: нежелательно использовать этот тип перекрытия для частного дома на местности с характерными погодными условиями, такими как сильные ветра. В противном случае большой угол наклона кровли может негативно повлиять на общую конструкцию здания.

Как правильно рассчитать высоту крыши ? Возьмите формулу, как и для двускатного типа. Заметьте, что также необходимы следующие параметры: длина конька и стропил. Несущие конструкции в данном случае играют важную роль при ее расчете.

Расчет высоты для мансардного типа

Данный тип имеет такие же параметры что и двускатный, но основные скаты у мансардного типа имеют излом. Такой характерный признак часто придает «ломанный» вид несущей конструкции. Благодаря этому внутренняя площадь помещений увеличивается. Сложность расчета данного мансардного типа состоит из-за углов наклона ската. Внимательно следите, чтобы учитывать все углы наклонения скатов. Это крайне необходимо для расчета.

Принцип золотого сечения также используется, а специалисты советуют его использовать при данных расчетах. Крайне важно здесь, чтобы ее контур не выходил за пределы окружности. Данный принцип (золотого сечения) помогает достичь наиболее эстетичного внешнего вида дома. Устранив данный недостаток, вы получите неповторимый и красивый вид здания.

Высота конька двухскатной крыши дома 8х8

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

1. Необходимо определить тангенс выбранного значения для угла ската.
2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Заключение

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Как рассчитать высоту конька для двухскатной крыши

Процесс подбора наилучших параметров двухскатной крыши — это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.

От чего зависит высота конька двухскатной крыши

Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:

• Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
• Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
• Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

1. Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
2. Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия» ;
3. Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.

При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60 о , вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ¼, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20 о до 60 о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м . Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45 о при высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60 о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Альтернативный вариант

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.

Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.

Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60 о выше, чем угол верхнего ряда ломаной кровли.

Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.

Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

Заключение

Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60 о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

1. 5
2. 4
3. 3
4. 2
5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане. И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте!
Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости.
Материал — всегда фольгой в сторону помещения.
Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними.
Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее.
Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Расчет оптимальной высоты конька двускатной крыши — пропорции

Одним из основных элементов строения является крыша. От ее качества и правильно выбранной формы зависят жизнеспособность дома и покой его жильцов.

Любая скатная крыша состоит из нескольких основных элементов. К ним относятся:

Предварительный расчет при проектировании дома должен помочь определить необходимое количество материалов для его строительства. Исходя их этого составляется бюджет (смета) расходов. Рассчитать стоимость крыши невозможно без определения ее формы и высоты.

Виды крыш

В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.

Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.

Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.

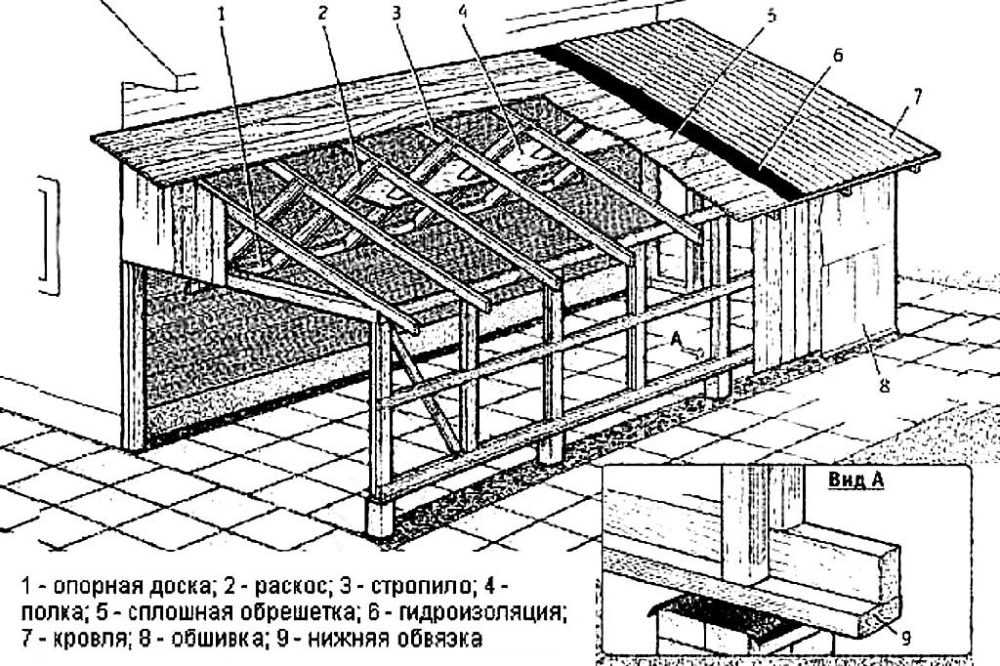

Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.

Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.

Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.

Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.

Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

Параметры, влияющие на высоту крыши

Крыша – верхняя часть здания, поэтому она воспринимает все нагрузки, приходящиеся на него. В зимний период – это скопление снега на кровле, в течение года – ветровое воздействие, которое тем больше, чем больше площадь скатов и чем круче они расположены относительно горизонтали.

При проектировании можно немного снизить влияние погодных факторов. Так, при использовании гладких кровельных материалов, таких как профлист или металлочерепица, можно значительно снизить количество снега, который будет скапливаться. При достаточном угле наклона он будет соскальзывать вниз, не увеличивая значительно нагрузку на стропильную систему и обрешетку.

Для снижения ветровой нагрузки желательно изготавливать крыши с меньшим уклоном. Но это чревато образованием больших сугробов, которые при таянии снега могут привести к обрушению кровли. Следовательно, необходимо найти «золотую середину» между увеличением и уменьшением угла наклона кровли.

Также Вам может быть полезна статья про ондулин.

Определяем высоту конька

Способ первый – математический

Для расчета высоты конька двухскатной крыши необходимо представить её конструкцию в поперечном разрезе. Она будет представлять собой равнобедренный треугольник. Следовательно, высота конька будет являться высотой этого треугольника.

Построив высоту (перпендикуляр к основанию треугольника) получим два прямоугольных треугольника, в которых один из катетов и будет определять необходимый нам параметр. Второй катет может быть определен делением на 2 общей ширины дома.

Для соблюдения оптимальных условий эксплуатации дома в условиях большого количества осадков и достаточно сильных ветров угол уклона скатов крыш берут в диапазоне 20о — 45о. Рассчитать высоту конька двухскатной крыши, исходя из указанных параметров, поможет теорема Пифагора и таблица Брадиса.

По известной всем со школьных лет теореме длина одного катета (высота конька) будет определяться как произведения второго катета (половина ширины дома) на тангенс угла, противолежащего искомому катету (угол уклона кровли).

Приведем величину тангенса углов от 20о до 45о с шагом 5о.

№ п/п	величина угла	тангенс угла
1	20	0,364
2	25	0,466
3	30	0,577
4	35	0,7
5	40	0,839
6	45	1

Для примера рассчитаем высоту конька для стандартного деревянного дома 6х8 метров, расположенного в средней полосе нашей страны, с углом уклона крыши в 40о. В соответствии с приведенной выше формулой, имеющийся в нашем распоряжении катет будет иметь длину 3 метра (6:2=3).

Тангенс угла 40о определим по таблице. Он равен 0, 839. Умножаем известные нам числа и получаем:

Таким образом, при указанных параметрах высота конька от дома будет составлять 2,517 метров.

Способ второй – графический

Менее точно без использования математических формул и таблиц можно определить высоту конька, выполнив изображение разреза крыши в небольшом масштабе. Для этого начертите равнобедренный треугольник и проведите медиану, которая будет одновременно высотой.

Угол при основании треугольника необходимо точно начертить, используя транспортир. При поправках на точность математических инструментов можно получить приближенное значение искомых величин.

Таким образом рассчитывается высота конька двускатной крыши. При планировании использовать чердачное помещение необходимо определить оптимальные параметры внутреннего пространства для свободного перемещения жильцов и гостей дома.

Смотрите видео о строительстве конька для двускатной крыши и установки стропил:

особенности расчетов и проектирования.

Расчеты для разных типов

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей.

Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся.

Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

При сооружении любого здания одними из наиболее значимых моментов являются правильный расчет высоты конька крыши, а также ее площадь. При низкой высоте конька на кровле может собираться большое количество снега, что создаст дополнительную нагрузку на всю конструкцию. С другой стороны, при достаточно высоком коньке и большой площади покрытия увеличивается парусность кровли, что может стать проблемой при сильном ветре. Поэтому важно знать, как рассчитать высоту конька крыши, предотвратив ее преждевременное разрушение.

Особенности проектирования крыши

При проектировании любого здания важно правильно рассчитать параметры крыши. Здесь должны быть учтены все возможные нагрузки, а также необходимое количество кровельных материалов. При этом одним из главных параметров будет являться правильный наклон скатов конструкции. В типовых двускатных крышах скаты обычно имеют уклон в 12–45 градусов. Известна прямая зависимость этого угла наклона на создаваемые весом кровли нагрузки на всю конструкцию крыши здания.

Обратите внимание! Необходимо произвести дополнительное укрепление стропильной системы, что повлечет дополнительные расходы на строительство. Если уменьшить наклон скатов, то произойдет возрастание нагрузки на все конструкционные элементы вследствие атмосферных осадков.

Не менее важно правильно рассчитать систему стропил . Вызвано это передачей общей нагрузки от стропильных ног к несущим стенам здания. В свою очередь, стропильные ноги определяются размером их сечения и длины. Такие конструкционные элементы подбираются исходя из того, какие действующие нагрузки оказываются на кровлю, учитывая угол скатов. Для обеспечения необходимого запаса прочности специалисты рекомендуют несколько увеличить полученные результаты расчетов толщины стропильных ног.

Поскольку конфигурация крыши может быть различной, расчет необходимых параметров будет производиться в зависимости от некоторых особенностей. Для правильного расчета высоты крыши следует всегда брать во внимание количество скатов и ее форму. Пренебрежение такими характеристиками приведет к ошибкам в расчетах. Не располагая такими данными, невозможно будет определить площадь крыши , а также рассчитать необходимое количество материалов для устройства кровли. Высота конька влияет на длину и конфигурацию стропил.

Основные параметры

Сооружая собственный дом, каждый владелец обязательно столкнется с расчетом высоты уровня крыши. Прежде чем определить такой параметр, необходимо учесть следующие нюансы:

• количество скатов;
• наличие жилой мансарды или чердака;
• угол наклона скатов, учитывая возможные атмосферные осадки;
• выбранный кровельный материал.

При этом следует учитывать простую зависимость количества выпадающих осадков и угла наклона скатов. Количество материала, необходимого для устройства кровли, можно определить, предварительно вычислив высоту крыши. На практике, уклон в 45 градусов предполагает увеличение себестоимости крыши в 1,5 раза по сравнению с конструкцией плоского ската.

Считается, что нормативные требования к зданию обуславливают пропорции и высоту конька кровли. Между тем, такой параметр можно высчитать, зная фактические размеры стен сооружения. При этом расчет высоты конька можно определить при помощи простейших геометрических формул. Для этого необходимо знать ширину сооружения, а также угол, определяющий наклон скатов кровли.

Расчеты

Такие параметры, как высота конька крыши и угол наклона ее ската, связаны непосредственной зависимостью. Помимо этого, выбранный кровельный материал также оказывает влияние на угол наклона кровли. К примеру, мягкую черепицу можно укладывать на кровлю, имеющую наклон 11–90 градусов. Керамическая черепица требует ограничения уклона до 60 градусов.

Необходимо также учитывать и эстетическую составляющую, поэтому следует предусмотреть соответствие высоты конька крыши высоте здания. Дело в том, что чрезмерно плоская либо слишком высокая кровля может отрицательно повлиять на внешний вид сооружения. Учитывая имеющиеся климатические условия, наиболее оптимальным вариантом принято считать угол наклона кровли, который составляет 35–45 градусов. Кровля, имеющая более плоскую конструкцию, будет подвержена повышенным нагрузкам из-за выпадающих осадков.

Если принять высоту конька за один из катетов прямоугольного треугольника, то в качестве другого катета будет половина ширины здания. Соответственно, длина ската будет считаться гипотенузой. В соответствии с тригонометрической формулой, длина катета в таком треугольнике будет равна длине второго катета, умноженного на значение тангенса угла в основании. К примеру, возьмем ширину здания в 6 м при угле наклона ската кровли в 40 градусов. Обращаясь к тригонометрической таблице Брадиса, определяем тангенс угла в 40 градусов. Он будет равен 0,83. Получается, что половину ширины дома – 3 метра нужно умножить на 0,83. В результате получаем высоту конька крыши такого здания, которая будет составлять 2,49 м.

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей. Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.

Количество осадков . Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.

Масса снежного покрова . В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по , предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к . Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие , небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т. к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

• Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
• Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
• Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т. е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

• Математический . Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
• Графический . Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

• Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
• Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
• От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
• Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
• Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
• Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
• Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
• От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
• В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Любой тип здания по окончанию строительства отчетливо подчеркивает кровля. Но следует знать, как рассчитать высоту крыши правильно, ведь от этого зависит множество факторов. От того, насколько верно проведены расчеты и выбран тип материала, будет зависеть комфорт человека от проживания в этом помещении. Также этот нюанс напрямую влияет на значительную экономию в момент приобретения пиломатериалов.

Чтобы определиться с расчетами, следует понять, какая форма крыши необходима для конструкции здания. Она не только должна защищать строение от внешней окружающей среды, но и дополнять гармонично все здание в целом. Наиболее популярной и обширно применяемой формой кровли является двухскатная. Она проста как в расчетах, так и в монтаже.

Вальмовый тип кровли значительно отличается от классического варианта, так как имеет в своем составе не два ската, а четыре. Скаты треугольного вида, которые располагаются по бокам, называются вальмами. Также одной из наиболее популярных крыш называют шатровую, которая тоже содержит четыре ската. Чтобы все они имели ровные стороны, следует знать, как рассчитать высоту крыши от скатов до конька.

Главные параметры кровли

Выполняя возведение собственного дома, каждый собственник задается вопросом о том, как рассчитать высоту крыши. Ответ на самом деле прост: в обязательном порядке следует, обращать внимание в момент расчетов на некоторые нюансы. Рассмотрим их:

• число скатов;
• имеется мансардное помещение или нет;
• величина наклонов скатов;
• тип материала, который применяется в кровельной отделке.

На то, как рассчитать высоту крыши, может повлиять месторасположение дома. Определившись с направлением ветра и другими климатическими факторами, по размерам каркаса здания рассчитать высоту конька можно при помощи геометрических вычислений. Для этого следует знать ширину строения и углы, которые определяют уклон скатов крыши.

Высота кровли с мансардным помещением

Если планируется с мансардным помещением, то следует знать, как рассчитать высоту крыши дома безошибочно. Для этого необходимо первым делом, определиться, какой тип кровли будет возводиться:

• крыша с одним или двумя скатами;
• для вычисления уклонов скатов нужно обращать особое внимание на силу ветра, норму выпадения осадков разной формы;
• при выборе кровельных элементов необходимо помнить, что уклон должен соответствовать характеристикам материалов.

Тип кровли должен быть спланированным, так как мансардное помещение должно иметь просторную площадь. Важно чтобы комната, расположенная на крыше, была светлой. Для этого необходимо установить окна с солнечной стороны. Высота крыши не должна быть слишком большой, так как потребуется на ее устройство много строительного материала. В связи с этим придется понести значительные финансовые затраты. В случае вальмового устройства кровли мансардное помещение будет просторным, светлым, и высота конька будет небольшая.

Моменты, которые следует учитывать в период расчета высоты кровли

По мнению экспертов, кровля — это самая важная часть здания. Если ее монтаж будет выполнен правильно, то она еще и придаст эстетичный вид всему дому. Для того чтобы правильно определить, как рассчитать высоту необходимо учитывать некоторые факторы, такие как:

• число скатов, а также углы наклона;
• форму;
• уровень высоты всего строения в целом;
• климатические условия;
• типы строительных элементов;
• желание собственника.

Помимо этого, размер кровли может быть увеличен при помощи конька, так как от него зависит количество стропил на крыше. Поэтому первым делом в расчете вычисляется а далее от этого размера откладывается величина и количество стропил в системе кровли. За счет этих расчетов будет известна общая площадь покрытия. Эти данные помогут провести вычисление количества материалов, которые потребуются для строительства.

Материалы для возведения кровли

Множество собственников, которые не имеют опыта в строительных работах, желают провести их собственными руками. Но многие не знают, как это сделать правильно, и какие материалы потребуются для выполнения устройства кровли. В список требуемых материалов входит:

• обрешетка;
• гвозди;
• стропила;
• подстропильные;
• утеплитель;
• пароизоляция;
• кровельное покрытие;
• шурупы.

Если все подсчеты будут проведены верно, то вся конструкция не только будет дополнять дом, но и защищать его от внешней окружающей среды.

Ориентиры для определения высоты конька

Конек — это горизонтально расположенное ребро, на котором образуются соединения боковых плоскостей. При его помощи можно понять, как рассчитать высоту конька здания. Параметры эти являются основным значением в проведении расчетов. В случае если высота кровли будет вычислена неправильно, то помимо нарушений в эстетике будут и технические проблемы в период эксплуатации здания. Часто бывает, что собственник желает воплотить такие идеи, которые запрещены по техническим соображениям в устройстве кровли.

Чтобы конструкцию крыши было проще сделать равномерной, выполняют ее в виде треугольника. Этот вариант является широко применяемым в строительстве. Также часто возводят кровли двухскатного типа с ассиметричными сторонами скатов. Угол наклона чаще всего у таких крыш одинаковый, потому что уровень высоты конька высчитывается с использованием стандартного варианта.

Система вальмовой кровли

Для того чтобы провести монтаж, следует знать, как рассчитать высоту и какой материал потребуется. Главные составляющие кровли такого типа:

• Коньковая доска. Она размещается вверху всей конструкции и находится в самом центре. Этот элемент считается важной частью в стропильной системе.
• Стропильные направляющие являются основой, на которую закрепляется обрешетка.
• Накосные стропила предназначены для восприятия основной части конструкции.
• Вальмовые стропила являются элементами в системе сложной крыши.

Определившись с элементами стропильной системы, можно смело начинать вальмового типа.

Расчет четырехскатной кровли

Устройство кровли четырехскатного типа может иметь два вида: вальмовая и шатровая. Поэтому многие задают себе вопрос о том, как рассчитать высоту В первую очередь такое покрытие применяют в строениях квадратного типа, то есть все стороны несущих стен должны быть равными. Также довольно удобно планировать мансардное помещение под такой крышей. Оно получится достаточно большим и светлым за счет мансардных окон. Их можно расположить с любой стороны ската, так как они имеют практически равные стороны.

Единственный минус конструкции такого типа — это сложность в монтаже. Стоимость материалов получается немного дороже, чем у двухскатного варианта за счет объема площади. Этот вид кровли не рекомендуется устанавливать в климатических зонах с повышенной ветреностью. Сильные порывы могут нанести ущерб крыше за счет небольшого наклона скатов.

Часто многие люди, которым требуется перекрыть крышу, сталкиваются с различными вопросами, в частности с тем, как рассчитывается высота конька двухскатной крыши. Это особенно важно, поскольку конек является очень важным элементом конструкции кровли.

Именно он закрывает верхний стык скатов крыши дома и не пропускает осадки в подкровельное пространство. Кроме того, визуально крыша приобретает законченную форму, что влияет на дизайн дома. Коньковая планка оказывает существенное влияние на срок эксплуатации конструкций крыши, покрытия, а также на срок службы чердачного перекрытия.

Если конек будет протекать, то чердачное перекрытие быстро придет в негодность. Поэтому необходимо правильно рассчитать высоту коньковой планки двускатной крыши. Это особенно актуально, поскольку высота этой планки зависит от ее формы, конструкции, материала кровельного покрытия и целого ряда факторов. О том, как правильно произвести расчет планки по высоте, а также какую форму подобрать для конкретного материала и под дизайн дома, будет рассказано ниже.

Для чего он нужен и как подобрать форму

Коньком называют ребро, которое образуется в горизонтальной плоскости двухскатной крыши, а также элементы (планки), которые предназначены для закрытия этого стыка и предотвращения попадания осадков в подкровельное пространство.

Большинство фирм-изготовителей коньковых планок изготавливают коньки из оцинкованной или нержавеющей стали с нанесенными на них защитными покрытиями, которые могут быть выполнены различными способами и с применением различных материалов.

Если двускатная крыша покрыта металлочерепицей, керамической черепицей и другими дорогими покрытиями, то приобретать все дополнительные элементы к ним рекомендуется именно у фирмы-изготовителя основного покрытия.

Вернуться к оглавлению

Формы планок

Стандартная толщина коньковой планки обычно составляет от 1,5 до 2,5 мм. При этом толщина конька часто зависит от толщины кровельного покрытия. Например, если толщина профлиста или металлочерепицы составляет 1,5 мм, то коньковую планку берут такой же толщины.

При этом часто брендовые фирмы включают в комплект к коньку и специальный крепеж к нему. Если крепежных метизов нет, то для крепления коньковой планки можно использовать обычные длинные саморезы или гвозди со специальными подкладками под них. При этом сам конек подбирается по цвету и форме под дизайн дома или крыши.

В настоящее время фирмы-изготовители планок производят несколько вариантов форм планки:

1. Планки полукруглой формы. Это вторая по распространению планка, которую довольно часто используют, чтобы соединить двухскатную крышу (скаты). Такая форма позволяет сглаживать стык, что визуально делает крышу более пологой, не придает острой формы. Планки такой формы прекрасно защищают кровлю от попадания мусора и осадков внутрь. Однако чтобы предотвратить попадание влаги в подкровельное пространство, следует подложить под такую планку специальную подкладку-уплотнитель.
2. Самыми распространенными являются прямоугольные планки. Они заслужили свою популярность тем, что их можно монтировать на двускатную кровлю с любыми углами схождения стыков. Главным отличием этой формы от предыдущей является то, что планка такой формы очень плотно прилегает к скатам и не требует дополнительных подкладок. Коньки такой формы лучше вентилируются, недороги, проверены временем — до 19-20 века коньковые планки были только такой формы.
3. Специальные декоративные планки. По-другому их еще называют узкими. Они менее практичны, имеют малые размеры и плохо выполняют защитные функции. Их основное назначение — эстетическое. Крыши ими отделают крайне редко. Однако довольно часто применяют при отделке небольших конструктивных элементов (например, козырька над порогом). Планки такой формы стоят довольно дорого.
4. Для 4-х скатных крыш существуют и специальные планки-ответвители. Они обычно имеют форму буквы «У» или «Т». Поскольку двускатная кровля в них не нуждается, то описывать и рассчитывать размеры таких планок нет смысла.

Сама планка может иметь несколько дополнительных элементов. К ним относят специальные вентиляционные планочки, уплотнители и пр. Очень хорошо, если подобранная коньковая планка имеет в своей конструкции дополнительные уплотнители, так как они существенно повышают защищенность кровли от ваги и осадков. Такой уплотнитель нельзя подвергать механическим воздействиям, которые могут его деформировать. Другие дополнительные элементы планки имеют незначительные функции и призваны в первую очередь существенно повысить стоимость конька. После того как появилось представление о коньке и вариантах его формы, можно приступать к выполнению расчета.

Вернуться к оглавлению

Как рассчитывать размеры крыши

Прежде чем произвести расчет высоты коньковых планок, следует предварительно произвести расчет высоты крыши. Стоит отметить, что высота двускатного покрытия крыши достаточно просто просчитывается.

Стандартно углы наклона у двускатных крыш могут быть в пределах 30 о -50 о. При этом необходимо отметить, что угол наклона одного ската может существенно отличаться от наклона другого.

Такие неравносторонние крыши иногда строят для улучшения эстетики внешнего вида. Если углы наклона будут менее 30 градусов, то на кровле будут скапливаться осадки, что может вызвать проседание и порчу кровельного покрытия. Если углы будут больше 50 градусов, то повышенная ветровая нагрузка может привести к сметанию всей конструкции крыши.

Расчет высоты крыши достаточно простой, для этого достаточно вспомнить геометрию 7 класса. Для равносторонних скатов необходимо ширину дома (В) разделить на 2, а далее, зная одну из сторон, эту величину необходимо умножить на тангенс угла: Н=tg(ɑ)*В/2.

В специальной строительной литературе имеется сводная таблица длины скатов, высоты крыши и углов. Если крыша неравносторонняя, то подбор высоты должен производиться только после определения линии стыка скатов. Эта линия проецируется на чердачное перекрытие, далее замеряется длина (l) от одной из сторон дома. Далее механизм расчета аналогичен: Н=tg(ɑ)*l.

При этом необходимо заранее определиться с углами наклона скатов.

После того как будет рассчитана высота, находят длину скатов (L): L=H/sin(ɑ).

После определения размеров крыши следует приступить к расчету высоты конька.

Считаем высоту коньковой планки. На данный момент коньковые планки выпускаются различных размеров, поэтому крайне важно рассчитать размер планки для конкретного случая. При этом следует воспользоваться рядом формул. Однако формулы могут содержать специальный поправочный коэффициент, который необходимо взять из таблиц в специальной литературе.

Собственно, формула расчета высоты планки (Н) считается следующим образом: Н = (½) х ВхК.

Расшифровка формулы следующая: под «В» принимают ту ширину дома, в параллель которой укладывается планка, под «К» понимают поправочный коэффициент.

Пример: длина одной из сторон здания (параллельно которой укладывается планка) составляет 12 метров, угол наклона — 45 градусов, для этого угла поправочный коэффициент берут 1. Соответственно Н=0,5х12х1 = 6 м. При этом необходимо строить усиленную конструкцию стропильной системы.

Учтите, что высота считается от плоскости основы стропильной системы до максимально высокой точки (конька).

Далее следует рассчитать необходимую длину планок. Такой расчет производится по следующей формуле: ƩL=L 1 +(L 2 -10). В этом случае длина считается в миллиметрах, здесь 10 — величина нахлеста при стыке планок, L 1 — длина ската, а L 2 — длина планки (производители выпускают их различных размеров).

Производить точные расчеты планок необходимо для оптимизации расходов на приобретение материала. При расчете размеров крыши и коньковой планки рекомендуется заложить 10% погрешности. Коньковая планка должна максимально прилегать к скатам.

Расчеты следует производить максимально точно, ведь в случае расхождения реальных размеров с расчетом может возникнуть целый ряд проблем, начиная от нехватки материала и заканчивая существенным снижением прочности конструкции крыши и ее обрушением.

Стандартный уклон крыши в градусах, отношение и доля для дома

Стандартный уклон крыши в градусах, отношение и доля для дома | стандартный уклон крыши | стандартный уклон крыши для сарая, дома, металлического здания, сарая, склада, снеговой нагрузки, металлической крыши, ранчо, бетонной черепицы, беседки, битумной черепицы | что такое стандартный уклон крыши.

Стандартный уклон крыши в градусах, соотношении и долях для дома

Уклон крыши – это мера уклона крыши, выраженная в соотношении, долях, процентах и ​​градусах. Не существует единого стандарта для уклона крыши, используемого на всех наклонных крышах. , определяющие факторы, такие как кровельный материал и местные климатические условия, помогают определить подходящий диапазон шага для данного здания или сооружения.

В прежние времена, с самого начала цивилизации, люди всегда искали дома, построенные из бревен, покрытые крышей для защиты от сильных дождей и снегопадов. Проектирование и строительство кровли зависит от многих факторов, но одним из наиболее распространенных факторов является климатическое и погодное состояние окружающих вас территорий, городов и стран.

Район с обильными дождями и снегопадом требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона крыши, в зависимости от уклона крыши, он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша. Это два типа конструкции крыши, основанные на уклоне.

Плоская крыша – это тип крыши, уклон которой обычно составляет менее 10°, что позволяет обеспечить адекватный отвод дождевой воды только в регионах с низким или умеренным количеством осадков. Скатная крыша представляет собой тип крыши, включающей наклонную поверхность или поверхность с углом, как правило, более 20°, как правило, она скатывается вниз в одной, двух или более частях в зависимости от конструкции и конструкции.

Крыши с уклоном менее 4/12 имеют небольшой угол, называемый малоскатной крышей, уклон менее 2/12 считается плоской крышей, уклон более 9/12 называются крышами с крутым уклоном, уклон от 4/12 до 9/12 считается обычным уклоном крыш, подходящим для большинства жилых домов.

Угол наклона крыши :- Наиболее часто используемый угол наклона крыши находится в диапазоне между 20° и 40° или между долями 4/12 и 9/12 . Смолы ниже 4/12 имеют небольшой угол наклона и определяются как крыши с малым уклоном. Уклоны менее 2/12 считаются плоскими крышами, даже если они могут иметь очень небольшой наклон.

Стандартный уклон крыши :- чаще всего стандартный уклон крыши находится в диапазоне от 4/12 до 9/12, в соотношении от 4:12 до 9:12, в градусах от 20° до 40° угла, или в процентах от 25% до 75%, используемых для дома, сарая, склада, мастерской, склада, гаража или металлического здания в зависимости от кровельного материала и климатических условий в районах со снегопадом и сильными дождями или в таких странах, как Канада, Северная Европа, Великобритания, Австралия, Новая Зеландия, США и т. д. Это нормальный, средний и стандартный размер ската крыши, подходящий для обычной конструкции.

Кровельный материал, определяющий уклон крыши, крыша с очень низким или крутым уклоном не подходит для определенного кровельного материала. Плоские крыши или крыши с малым уклоном не должны быть покрыты битумной черепицей или бетонной черепицей, эти кровельные материалы подходят для крыш с обычным уклоном от 4/12 до 9/12. Кровельные материалы, которые хорошо работают на плоской крыше или крыше с малым уклоном, такие как смола и гравий или резиновая мембрана, не должны использоваться для обычных крыш или крыш с крутым уклоном, потому что их установка создает проблему, а непривлекательные материалы очень заметны на крутой крыше с большим углом наклона.

Окружающие и климатические условия также определяют уклон крыши. В таких регионах, как Канада, Северная Европа, из-за сильного скопления снега крыша с низким уклоном может создать проблему, поскольку чрезмерное накопление снега может стать настолько тяжелым, что крыша рухнет. Более высокая крутая крыша также создает проблему, так как снег может скатываться к карнизам, он может повредить крышу и создать опасность для людей, находящихся внизу, из-за падающего льда и снега.

В зонах, подверженных циклонам, проблема с крышей может усугубиться, если кровельные рамы не имеют необходимых распорок, а опорная конструкция недостаточно надежна, они могут разрушиться или либо отслоиться ветром, и большая часть выступающей скатной крыши может быть поднята ветер заставляет крышу отрываться от наружных стен.

Угол наклона крыши

Наиболее часто используемый угол наклона крыши находится в диапазоне между 20° и 40° или между долями 4/12 и 9/12 . Угол ската крыши менее 20° (4/12) имеют малоскатные крыши. Уклоны менее 2/12 считаются плоскими крышами, даже если они могут иметь очень небольшой наклон.

Стандартный уклон крыши UK

В Соединенном Королевстве и в Северной Европе, с ее частыми влажными и ветреными климатическими условиями, обычно стандартный уклон крыши будет примерно где-то между градусами угла 30°-50°, но в крайнем случае может подняться до 70°, если выразить в пропорции, то это будет диапазон от 7:12 до 14:12 или в дробях от 7/12 до 14/12 или в процентах от 60% до 120%. Это хороший диапазон для скатов крыш в Великобритании, обычно используемый для жилых домов, навесов, мастерских, гаражей, беседок, складов, снеговых нагрузок, ранчо, амбаров и т. д.

Стандартный уклон крыши Канада

В некоторых регионах строительные нормы требуют минимального уклона, в Канаде, где часто бывают влажные, снегопадные и ветреные климатические условия, обычно стандартный уклон крыши составляет 26,6°, но в крайних случаях может до 50°, если выразить в пропорции, то это будет 6:12 или в дроби 6/12 или в процентах 50%. Это хороший диапазон для скатов крыш в Канаде, обычно используемый для жилых домов, навесов, мастерских, гаражей, беседок, складов, снеговых нагрузок, ранчо, амбаров и т. д.

Стандартный уклон крыши Австралия

Уклон крыши соответствует правилам Строительного кодекса, в Австралии стандартный уклон крыши составляет от 15° до 22,5° в зависимости от кровельного материала. Это хороший диапазон для скатов крыш в Австралии, в которых скат крыш и угол наклона их панелей способны самоочищаться под дождем. По эмпирическому правилу наиболее подходящий угол наклона крыши составляет 12° для Дарвина, 27° для Брисбена, 31° для Перта, 34° для Сиднея и т. д.

Стандартный уклон крыши Новая Зеландия

В Новой Зеландии стандартный уклон крыши обычно находится в диапазоне от 4/12 до 6/12 или от 20 до 25 градусов для обычной конструкции, менее 4/12 для малоскатных крыш, менее 2/12 для плоских крыши и выше 9/12, как правило, используются для крутых скатных крыш. Они также следуют австралийским строительным нормам и правилам проектирования скатных крыш.

Стандартный уклон крыши Индия

В Индии чаще всего стандартный уклон крыши составляет 25° или 6/12, который используется для обычных строений, таких как дома, гаражи, навесы, котлованы и т. д. Кровельный материал является основным фактором что определяет дизайн крыши, так что она даже идет на угол от 33° до 45°. Традиционно большинство домов в Индии имеют низкую или плоскую крышу, уклон которой составляет от 1/12 до 4/12.

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

ТАКЖЕ ЧИТАЙТЕ :-

Стандартная ширина дороги | стандартная дорога Ширина полосы

Стандартный уклон крыши в градусах, соотношение & дробь для дома

Типоразмер 1ВНК, 2ВНК, 3ВНК & 4-комнатная квартира в Индии

Стандартный размер лестницы для жилых помещений & коммерческое здание

Стандартный размер окна для жилого дома

Стандартный уклон крыши США

В США наиболее распространенный стандартный уклон крыши находится в диапазоне от 4/12 до 9/12 или от 20° до 37° для обычных строений, таких как дом, гараж, сарай, кладовая. Если ваше здание находится в районе с сильным снегопадом, то крутая крыша выше 9/12 предпочтительнее, чтобы избежать скопления снега на крыше, а в районах с сильными дождями по-прежнему нельзя использовать плоскую крышу. Двускатная или вальмовая крыша может быть идеальной, они могут легко сбрасывать воду и обеспечивать лучшую вентиляцию.

Заключение:-

Чаще всего стандартный уклон кровли находится в диапазоне от 4/12 до 9/12, в соотношении от 4:12 до 9:12, в градусах от 20° до 40° угла, или в процентах от 25% до 75%, используемых для дома, сарая, склада, мастерской, подсобных помещений, гаража и т. д.

Руководство по уклону крыши и материалам

ты можешь подумать. На самом деле, даже если вы склонны выбирать на основе стоимости и привлекательных свойств, которые вы себе представляете, вы можете вскоре обнаружить, что существуют другие факторы, такие как уклон крыши, который влияет на принятие наилучшего решения. Одним из наиболее важных решений является подбор правильного материала в соответствии с уклоном крыши/наклоном для домов в таких районах, как Чикаго.

Поскольку уклон крыши определяет тип крыши, которую вы можете установить в своем доме, вы можете быть вынуждены принять решение на основе этой информации. Например, уклон крыши — это соотношение, которое помогает определить тип крыши, которую следует установить в вашем доме. И, исходя из этого соотношения, вам может потребоваться установка фальцевой металлической кровли или рулонной кровли.

Что такое уклон крыши

Уклон — это наклон, угол или уклон вашей крыши

Коэффициент уклона крыши состоит из 2 различных чисел. Это соотношение может быть представлено следующим образом:

2/12 или 7/12

2:12 или 7:12

В любом случае это отношение имеет знаменатель и числитель

Числитель:

Первое число является числителем. Это число является высотой (вертикальным) измерением вашей крыши.

Знаменатель:

Второе число является знаменателем. Это число представляет собой длину (по горизонтали) вашей крыши. Особая подсказка: в знаменателе всегда будет 12.

Как рассчитать уклон крыши

Чтобы рассчитать уклон крыши вашего дома, вы можете выполнить шаги, описанные ниже нашей командой по кровельным работам в Чикаго.

Шаг 1: Держите уровень так, чтобы один его конец лежал на крыше.

Шаг 2: Поднимите другой конец уровня в направлении ската крыши.

Шаг 3. Поскольку конец упирается в крышу (самая высокая точка), он должен быть выше того конца, за который вы держитесь.

Шаг 4: Уменьшайте или повышайте уровень, пока не увидите значение

Шаг 5: От конца, который касается крыши, отмерьте 1 фут.

Шаг 6. От 1 фута до крыши измерьте расстояние до крыши.

Шаг 7: Если размер, который вы получили, составляет 4 дюйма, ваша крыша имеет уклон 4:12 и так далее.

Как рассчитать уклон крыши по соотношению

Также важно отметить, что уклон крыши — это просто отношение. Его цель — показать, насколько высока высота вашей крыши, особенно в том, что касается числа, превышающего 12 единиц горизонтального расстояния. Вот 2 примера этого расчета, которые представитель вашей компании по ремонту крыш может помочь вам применить в вашей конкретной ситуации.

Пример 1:

Соотношение 5:12 или 5/12 означает, что каждые 12 футов по горизонтали высота крыши изменяется на 5 футов по вертикали горизонтальные футы крыша регулируется на 8 футов по вертикали

Как правило, соотношение среднего дома может варьироваться от 4/12 до 8/12, где первое соотношение соответствует умеренному уклону, а второе соотношение соответствует довольно крутому уклону. И есть другие примеры уклонов крыш, которые, как правило, имеют более экстремальный диапазон наклона, в том числе следующие:

¼::12 означает, что уклон почти плоский

12/12 означает, что уклон находится под углом 45 градусов

Скат крыши и кровельные материалы

Потому что сегодня в разных регионах страны существует множество стилей крыш. , уклоны крыш тоже могут сильно различаться. Например, согласно последней информации, предоставленной нашими подрядчиками по кровельным работам в Чикаго, средний дом в городских районах, как правило, представляет собой лачуги, промышленные здания и кровлю в современном стиле. Соотношение, которое вы найдете, часто составляет от 1/12 до 3/12. Таким образом, их общий вид крыши визуально плоский, и они наиболее подходят для района, в котором проживают люди. Вот 5 различных типов, которые вы, возможно, захотите просмотреть.

•     Сборная кровля: Эта современная крыша, также называемая BUR или битумно-гравийной, состоит из армирующих тканей и чередующихся слоев битума.
•     Кровля с направленным вниз факелом: нагреваемая и активируемая факелом в процессе установки, TDR состоит из одного слоя кровельного материала мембранного типа.
•     Резиновая мембрана: наносится на крышу с помощью механических анкеров или клея, EDPD считается настоящим каучуковым материалом, обозначающим этилен-пропилен-диеновый мономер.
•     Металл со стоячим швом: эта крыша, соединенная вместе в виде выступающих швов, изготовлена ​​из стали и алюминия, соединенных вместе. Сделано для крыш с более крутым уклоном, особенно для крыш с соотношением сторон 0,25/12.

Низкая крыша с уклоном от 2,5/12 до 9/12:

Для крыш с уклоном от 2,5/12 до 9/12 требования следующие: однако цемент не рекомендуется из-за его очень крутых крыш, которые со временем будут греметь

Нормальный или умеренный уклон крыш (угол варьируется от 4:12 до 12:12)

Значительно большое количество жилых крыш часто группируется в этот класс крыш. В первую очередь это связано с тем, что эти крыши обычно находятся посередине дороги с отношением уклона (от 4:12 до 12:12), что означает, что их уклон не слишком крутой и не слишком плоский. Таким образом, они могут использовать следующие кровельные материалы:

Композитная (то есть битумная) черепица, традиционная черепица с 3 выступами

Эти кровельные материалы часто считаются наиболее популярными и гибкими, поскольку они могут легко адаптироваться к многочисленным типам скатов крыши.

Крыши с большим уклоном от 5/12 до 12/12

Шифер и деревянная черепица не сцепляются друг с другом достаточно плотно для использования на крышах с большим уклоном (от 5:12 до 12:12). В основном это связано с тем, что эти материалы намного более восприимчивы к протечкам в этих кровельных системах.

Очень высокие уклоны крыш

Старые дома в эпоху Виктории обычно имели довольно острый угол и крутой уклон 18:12. Они также считались редкими случаями наклона крыши, у которых числитель был выше знаменателя.

Краткий обзор кровельных материалов

Как видите, для большинства кровельных материалов настоятельно рекомендуются правила диапазона шага. Кроме того, несмотря на то, что некоторые из этих правил могут быть нарушены в определенных редких ситуациях, вы не должны превышать минимальные спецификации нижнего диапазона. Например, вот несколько примеров исключений из рекомендаций относительно отношения высоты тона, изложенных выше.

Деревянная и сланцевая черепица может работать при соотношении шага 12:12. Тем не менее, вы не должны использовать деревянную и сланцевую черепицу, если соотношение шагов меньше 4:12.

BUR (застроенный): от 0,25:12 до 3:12

Горелка вниз: от 0,25:12 до 3:12

Резиновая мембрана: от 0,25:12 до 3:12

Деревянная и шиферная черепица : 5:12 до 12:12

Композитная (асфальтовая) черепица: 4:12 до 20:12

Металл со стоячим фальцем: 1:12 до 19:12

Глиняная или цементная плитка: 2,5:12 до 3: 12

Правильный выбор крыши для вашего дома

Обратитесь в компанию Muller Exteriors за помощью и консультацией по выбору кровельного покрытия, подходящего для вашего уклона крыши. С помощью нашей чикагской компании по ремонту крыш вы будете знать, что принимаете правильные решения.

Самый распространенный уклон крыши | Коммерческие и жилые крыши

Уклон крыши является одним из наиболее важных факторов при проектировании крыши. Питч — это не только эстетика. Это важно. Но уклон крыши также влияет на качество стока воды, льда и снега. Шаг также может повлиять на время и стоимость обслуживания. Шаг может даже изменить материалы, которые вы можете использовать. Какой уклон крыши наиболее распространен в Колорадо как для коммерческой, так и для жилой недвижимости?

Что такое уклон крыши?

Уклон — это уклон, наклон или угол вашей крыши.

Обычно выражается как увеличение в дюймах на каждый горизонтальный фут длины. Таким образом, крыша 6/12 будет иметь вертикальный подъем на шесть дюймов на горизонтальный фут.

При проектировании уклона крыши архитекторы должны учитывать множество факторов: вес кровельных материалов, предполагаемый срок службы крыши, стоимость, требуемое техническое обслуживание и ее внешний вид.

Самый распространенный уклон крыши для жилых домов

Обычные наклонные крыши чаще всего используются в жилых домах.

Это означает, что уклон в большинстве домов составляет от 4/12 до 9/12.

Крыши с уклоном более 9/12 называются крышами с крутым уклоном.

Крыши с крутым скатом используются из-за их красоты, но у них есть и другие преимущества.

Самый распространенный уклон крыши для коммерческих зданий

Крыши коммерческих зданий обычно имеют меньший уклон, чем крыши домов.

Типичная крыша с малым уклоном имеет уклон от 2/12 до 4/12.

Уклон крыши менее 2/12 считается плоским. Технически он имеет наклон 90 293 или 90 294.

Для дренажа минимальный уклон должен составлять не менее ¼ дюйма на фут.

Проектировщики коммерческих зданий используют крыши с малым уклоном, потому что они дешевле.

Крыши с малым уклоном можно использовать на больших зданиях, таких как фабрики и склады.

Зачем выбирать более крутой склон?

Более крутые наклонные крыши визуально приятны. Они также служат дольше, потому что вода не скапливается.

Вода, тающий снег и лед стекают немедленно. Это предотвращает забивание льдом.

Более крутые наклонные крыши стоят дороже.

Они требуют больше материалов и больше труда. Для некоторых более высоких или больших конструкций крутой уклон просто нецелесообразен.

Взаимосвязь между материалами и пеком

Выбор материала крыши часто зависит от уклона крыши. Односкатные или факельные крыши не подойдут, если уклон крутой.

Если вы хотите использовать гонты или черепицу на крыше, это не может быть крыша с малым уклоном.

Для крыш с уклоном 4/12 или выше черепица и черепица выглядят и работают хорошо.

Битумная черепица экономична, но ее необходимо заменить раньше, чем другие материалы.

Плитка долговечнее.

Синтетическая древесина и шифер Кровельные материалы прочны и долговечны. Многие синтетические кровельные материалы выглядят как натуральные материалы, они более долговечны и менее требовательны к уходу.

Если у вас крыша с крутым уклоном, специалисты по кровле часто рекомендуют использовать черепицу или черепицу .

Глиняная плитка и натуральный сланец существуют уже много столетий. Современные прослужат вам всю жизнь, если их правильно установить. У них есть два недостатка: вес и стоимость. Глиняная плитка стоит от 6 до 10 долларов за квадратный фут. Шифер в два раза дороже.

Бетонная черепица стоит примерно столько же, сколько глиняная черепица, а более новые продукты имитируют шифер или глиняную черепицу. Они прослужат три десятилетия.

Глиняная, сланцевая и бетонная плитка весит от 900 до 1200 фунтов на 100 квадратных футов. Если вы собираетесь использовать этот кровельный материал, настил крыши и поддерживающие материалы должны быть достаточно прочными, чтобы выдержать этот вес.

Битумная черепица — самый популярный кровельный материал в Северной Америке.  Они универсальны и доступны практически в любом цвете и стиле, который пожелает архитектор или домовладелец. Асфальтовая черепица эффективно работает на большинстве жилых домов. Они экономичны. Они быстро и легко монтируются и относительно долговечны.

На крышах с умеренным уклоном битумная черепица будет стоить от 50 центов до 1,50 доллара за квадратный фут. Имея вес около 250 фунтов на 100 квадратных футов, они являются одним из самых легких кровельных материалов.

Ожидаемый срок службы битумной черепицы — в зависимости от марки — составляет от двадцати до пятидесяти лет. Климатические и погодные явления, такие как ураганы, ледяные бури или торнадо, могут сократить эту продолжительность жизни.

Еще одним преимуществом битумной черепицы является то, что ее можно использовать на крышах с небольшим уклоном от 2/12 до 4/12. Тем не менее, следует отметить, что они требуют специальной подложки и методов установки, чтобы справиться с такими вещами, как запруживание водой и льдом.

Металлическая кровля обычно представляет собой окрашенный алюминий и сталь.

Другие варианты: медь и нержавеющая сталь. Однако из-за дороговизны они используются редко. Алюминий становится популярным выбором, потому что он не ржавеет.

Алюминий

также не так шумит, когда идет дождь. Новые алюминиевые кровельные материалы также могут имитировать кедровую стружку, черепицу и шифер — без высокой стоимости, веса и обслуживания. Металлочерепица подойдет для любого уклона крыши. На крышах с малым уклоном может потребоваться специальная фальцовка.

Металлические крыши легкие — от сорока до ста тридцати пяти фунтов на 100 квадратных футов. Металлочерепица также проста в установке и долговечна. Для тех, кто ищет экологически чистые кровельные материалы, хорошим выбором будет металл.

Как погода в Колорадо влияет на уклон крыши?

Погода в Колорадо создает проблемы с кровлей. И высота над уровнем моря, и различные погодные условия требуют особого внимания при выборе уклона крыши и кровельных материалов.

Вот почему важно выбрать дом или бизнес-структуру, рассчитанную на погодные условия Колорадо.

Также разумно выбрать специалиста по кровле, знакомого с уникальными проблемами климата Колорадо. Вам нужен скат крыши и кровельные материалы, которые выдержат экстремальный климат Колорадо.

Высота над уровнем моря влияет на конструкцию вашей крыши.

На больших высотах Колорадо изменяются такие параметры, как атмосферное давление, солнечная радиация, плотность, содержание кислорода, температура и содержание водяного пара в атмосфере. Результатом является дополнительный износ вашей крыши. Регулярный уход за кровлей продлевает срок службы кровли. Жизненно важно, чтобы регулярная очистка водосточных желобов и проверка крыш проводились чаще на больших высотах.

Во многих климатических условиях ледяные запруды не представляют опасности. Эти глыбы льда образуются зимой на краю крыши. Когда это происходит, талый снег не может стекать. Некуда деваться, он возвращается и капает в ваш дом или бизнес.

Уклон крыши должен быть достаточно крутым, чтобы вода могла стекать и не образовывались ледяные заторы.

Изоляция кровли, уклон, уклон и вентиляция играют определенную роль в том, как снег скапливается, тает и стекает с крыши. Специалисты по кровле, хорошо осведомленные о снеге в Колорадо, могут дать отличные рекомендации о том, как скат и кровельные материалы влияют на выбор кровли.

Этот выбор и установка влияют на изоляцию и вентиляцию крыши. Крыша с большим уклоном обычно более долговечна, чем крыша с меньшим уклоном.

Колорадо благословлен тремястами солнечными днями. Это может изнашивать вашу крышу. Теплые дни и морозные ночи провоцируют образование ледяной запруды. Палящая жара и УФ-излучение изнашивают многие кровельные материалы.

Чтобы справиться со сложными погодными условиями Колорадо, выберите оптимальный уклон крыши. Выбирайте подходящие, хорошо смонтированные кровельные материалы. Регулярно проводите техническое обслуживание и осмотр крыши специалистом по кровле, хорошо осведомленным о погоде в Колорадо.

Распространенные ошибки при уклоне крыши

Слишком крутая или слишком низкая крыша для здания и климата Колорадо — распространенная ошибка.

Минимальный уклон в четыре единицы подъема на двенадцать единиц длины имеет решающее значение, если вы используете битумную, деревянную или черепичную черепицу или щебень.

Другой выбор кровельных материалов, которые не соответствуют уклону крыши. Это может привести к попаданию воды в ваш дом или офис.

• Несоблюдение правил зимнего климата может привести к повреждению здания водой или даже обрушению крыши.

Никогда не думайте, что уклон, который подходит для одного дома или предприятия, будет работать для всех строений. Наклон крыши изменяет материалы, которые подходят для кровли. Это даже имеет значение при установке. Крыши с более низким уклоном позволяют использовать рулонную кровлю с открытыми гвоздями.
