Несмотря на богатый ассортимент электрических и газовых котлов на современном рынке, твердотопливные печи не спешат сдавать своих позиций. Благодаря автономности использования и доступной цене, они являются оптимальным выбором для загородных домов, дач и бань.

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода. В данной статье мастер сантехник расскажет о том, как правильно рассчитать размеры и как собрать дымоход из сэндвич труб.

Особенности конструкции

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

• Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности;
• Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге;
• Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива;
• Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры;
• Привлекательным внешним видом;
• Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата;
• Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения;
• Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода;
• Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

• Достаточно высокую стоимость;
• Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

• От 130 до 450 мм — 0,5 мм;
• 500 мм — 0,6 мм;
• Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

• До 450ºС — 0,6 мм;
• Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

• До 450 мм — 0,5 мм;
• Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

• Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала;
• Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика;
• Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой;
• Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

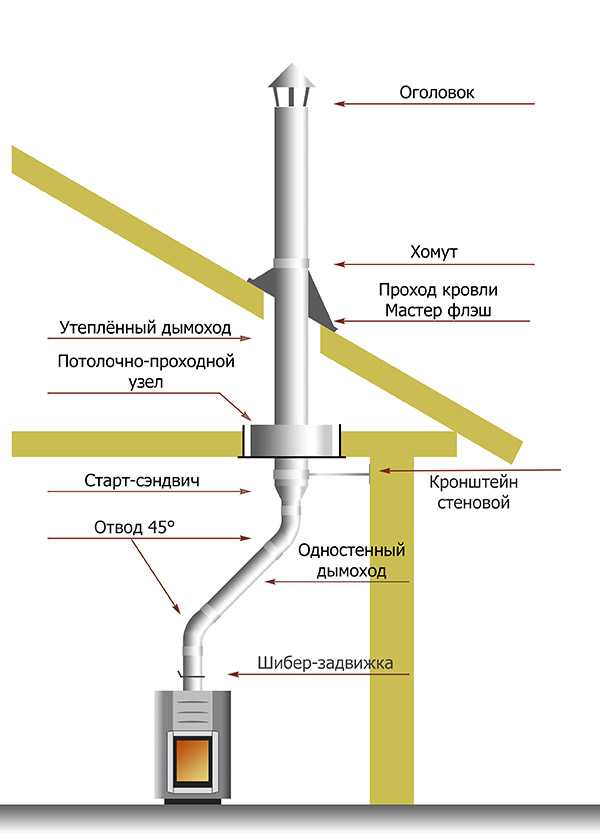

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

• Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки;
• Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º;
• Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме;
• Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения;
• Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов;
• Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
• Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала;
• Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия;
• Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек;
• Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Что будет если сделать некачественно

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

• Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла;
• Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов;
• Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

• Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения;
• Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

• Хомуты;
• Настенные кронштейны;
• Крепежи;
• Огнеупорный герметик;
• Ножницы и лобзик по металлу;
• Перфоратор;
• Бокорезы;
• Строительный фен;
• Шпатель;
• Мастерок;
• Измерительные инструменты: рулетка, угольник;
• Строительный уровень и отвес;
• Маркер.

Чем крепить

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода

При расчёте высоты конструкции следует соблюдать следующие правила:

• Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м;
• Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео
В сюжете — Проход через кровлю из мягкой черепицы

В сюжете — Монтаж через обычную черепицу

В сюжете — Монтаж дымохода через потолок и крышу

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Видео
В сюжете — Монтаж дымохода через стену

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

• Недостаточной высоты канала или его неправильного расположения;
• Слишком узкого или широкого прохода для вывода газа;
• Отклонения трубы от вертикали;
• Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Возгорание строения

Пожар может возникнуть при не достаточной теплоизоляции в местах прохода газохода через конструктивные элементы дома.

Протечки кровельного покрытия

Недостаточно герметизация стыков поверхностей дымоотводного канала с кровельным покрытием неизбежно приведёт к попаданию атмосферной влаги в чердачное помещение и намоканию перекрытия.

Советы специалистов

Сооружение правильной дымоходной системы — основа эффективного и безопасного функционирования отопительного оборудования. Если вы планируете собрать её своими руками, то не лишними будут для вас советы от мастеров — профессионалов в этой области.

Тонкости перехода с кирпичной трубы на сэндвич

В месте перехода с кирпичной трубы на сэндвич лучше установить не самодельный, а готовый металлический переходник. Его нижняя часть соответствует по размерам кирпичному каналу, а верхняя имеет круглую форму с диаметром равным диаметру сэндвича. Внутри уже установлен надёжный теплоизолятор. Использование данного приспособление обеспечивает необходимую герметичность и пожаробезопасность соединения.

Тонкости прохода через деревянную крышу

При использовании готовых ППУ необходимо учитывать, что дерево при повышенной влажности может расширяться, поэтому между стенками данного приспособления и проёма должен оставаться небольшой зазор, примерно 3 — 5 мм. Кроме того, важно пропитать древесину в зоне стыка антиперенами, повышающими её огнестойкость.

В каком месте крыши лучше вывести трубу

Место вывода трубы через кровлю лучше немного сдвинуть от конька в одну из сторон. Если она будет проходить через конёк, то при монтаже проходного узла, потребуется нарушить целостность стропил и коньковой балки.

В каком месте стены лучше сделать вывод

Отверстие в стене желательно вырезать на уровне присоединительного патрубка котла, главное чтобы в этом месте отсутствовали коммуникации. Если выбрать для вывода газохода место повыше, то потребуются дополнительные переходные элементы и монтаж горизонтальных участков, что негативно скажется на тягу.

Защита дерева от горячей трубы

В месте прохода газохода сквозь деревянную стену следует вырезать проём прямоугольной формы и установить специальный узел — ППУ. Это универсальная конструкция и применяется не только для огнезащиты перекрытий, но и стен. Труба пройдёт сквозь него, а свободное пространство в корпусе можно заполнить базальтовой ватой.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Заключение

Следует отметить, что сборка модульного сэндвич — комплекта является не сложным процессом. Выполнить установку дымохода самостоятельно вполне под силу даже начинающим мастерам, однако требует жесткого соблюдения всех необходимых норм и правил. Если нет уверенности в этом, лучше обратиться к профессионалам.

Видео

В сюжете — Как лучше ставить дымоход: по прямой, через крышу или на кронштейнах, по стене

В продолжение темы посмотрите также наш обзор Монтаж коаксиального дымохода — нормы, требования и правила

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Montazh-dymokhoda-iz-sendvich-trub.html

Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Содержание

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Рамка для зеркала «Облако»

Итак, для облачной зеркальной рамки потребуется запастись:

• Круглыми зеркалами
• Пенокартоном
• Газетой либо бумагой
• Клеем
• Гвоздями

Процесс изготовления рамки «Облако» для зеркала:

• Возьмите обычные кухонные крышки. Диаметр крышек должен быть больше на 7 см самих зеркал. Обведите их карандашом на бумаге, вырежьте.
• Вырезав круги, положите их на стол и сделайте нужную форму.
• Склейте кружочки вместе, таким образом вы получите шаблон будущего изделия.

Шаблон

• Когда клей высохнет, переложите шаблон на заготовленный пенокартон, обведите.
• Если заготовка вас устроит, вырежьте из пены одну единую фигурку.
• Сделайте отверстия, куда вы поместите зеркала. Вырежьте отверстия не сильно глубокие.

Вырезаем отверстия

• В паре мест, где вы планируете вставить зеркала, сделайте крепления. Возьмите шило, сделайте сквозные отверстия в рамке. Затем вставьте зеркала.
• Возьмите клей, нанесите на обратную сторону элемента, плотно прижмите к основе, продержите некоторое время. Также поступите в другими зеркалами.
• Забейте пару гвоздей на расстоянии отверстий, установите рамку.

Готово

Требования к системам дымоотведения

В деревянной бане дымоход устанавливают, соблюдая правила безопасности

Дымоходы нужны не только для отвода продуктов сгорания за пределы помещений бани.  Кроме этой задачи, они должны отвечать следующим требованиям:

• быть герметичными, чтобы ядовитые газы не просачивались в помещения, где находятся люди;
• снижать вероятность образования обратной тяги;
• обеспечивать энергосбережение и энергоэффективность, т.е. способствовать минимальным теплопотерям на прогрев наружного воздуха;
• быть простыми в обслуживании, а именно не затруднять удаление копоти и сажи;
• исключать возгорание близкорасположенных горючих предметов и кровли;
• создавать условия для минимального количества конденсата на внутренней поверхности трубы;
• надёжно защищать от риска получения ожогов при случайном прикосновении.

Выполнение всех требований достигается правильным проектированием, выбором материалов и соблюдением технологии монтажа.

Условия исправной работы дымохода

Способы монтажа трубы дымохода

Для выполнения всех функций, при монтаже сендвичных труб для дымохода в бане, соблюдают ряд условий:

• минимальная высота от колосников печки до верхнего среза не должна быть менее 5 метров;
• на всём протяжении не допускается более 3 поворотов на угол больше 30о;
• длина горизонтального участка не должна превышать 1 метра;
• внутренний диаметр рассчитывают исходя из объёма камеры сгорания, если печь дровяная самодельная;
• просвет не может быть меньше выходного патрубка для печей заводского изготовления.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Образование конденсата

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу.Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход.Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух.

Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Труба-сэндвич из нержавеющей стали включает несколько деталей:

Гильзу – наружную часть, которая обычно изготавливается из листа толщиной 0,5 мм.

способом роликовой сварки, когда края свёрнутого листа ложатся внахлёст.Набивку – слой термоизоляции, специальная минеральная вата,например, PAROC для набивки сэндвичей.Внутреннюю трубу дымопровода, коаксиально расположенная относительно гильзы, обычно изготовленную из листа толщиной 0,8 – 1 мм.,способом специальной сварки с заполнением шва припоем, когда края свёрнутого листа ложатся встык, а широкая часть трубы не имеет вальцовки по окружности;Заглушки, установленные по концам гильзы и внутренней трубы, изготовленные из спрессованной набивки. Они центрируют обе трубы и удерживают термоизоляцию. Для того чтобы скрыть набивку от внешних воздействий, на гильзу с каждой стороны надевается стакан.

Наиболее низкой ценой отличаются трубы из нержавеющейстали марки 430.В такой стали нет присадок, существенно удорожающих материал.

Присадки в той или иной степени усиливают антикоррозионные свойства нержавейки, которые могут быть полезны против конденсата, образующегося внутри трубы. Однако при этом цена трубы возрастает примерно в полтора раза. Кроме материала, на цену трубы влияет статус производителя на мировом рынке.

Но ни болеедорогие маркистали, ни именитые бренды не дают реально ощутимых преимуществ для дымоходов из нержавейки. Изделия отечественных предприятий также будут служить надёжно и долго. Поэтому имеет смысл приобретать дымоходы из нержавеющей стали отечественного производства.

Следует обратить внимание на то, что если труба гнётся рукой, она предназначена для:

• использования в качестве гильзы;использования в печах, в которых топливом является газ.

Для наглядности и лучшего понимания устройства сэндвича правильно будет найти и посмотреть соответствующее видео. Просмотр видео также поможет установке сэндвича и монтажу сопутствующих принадлежностей при пересечении перекрытий и крыши.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Самостоятельная сборка и готовые решения

Первое, что необходимо для начала работ по созданию смарт-жилища — определиться, станет ли его будущий владелец подбирать, монтировать и настраивать оборудование самостоятельно, или воспользуется готовым набором «под ключ».

Готовый «умный дом»

Сегодня на рынке действуют различные технологические компании и подрядчики, предлагающие подбор, монтаж системы «умный дом» и настройку компонентов под желания заказчика. Преимущество такого подхода — клиенту не придется заботиться ни о чем, специалисты организации выполнят все работы, от выбора гаджетов до их установки, настройки и сопряжения.

Но есть и недостатки:

• пользователь не контролирует процесс и не владеет деталями устройства системы;
• стоимость такого решения будет довольно высока, в среднем, от двух тысяч долларов и выше.

Вариант подойдет тем, кто желает не вникать в подробности и получить систему, которая «просто работает»

Самостоятельная сборка

Если собирать «умный дом» своими руками, можно выбрать качественные (и при этом недорогие) компоненты, установить их и настроить согласно собственной задумке. На рынке имеется множество доступного «умного» оборудования, позволяющего реализовать даже самую сложную программно-аппаратную архитектуру.

Из условных минусов данного подхода отметим то, что владельцу системы придется проделать большую и серьезную работу: подготовить схему «умного дома», определиться с выбором аппаратной части и протоколов взаимодействия, приобрести компоненты, смонтировать их и настроить. Для многих смарт-гаджетов придется прописывать сценарии автоматизации, и понадобится понять, как сделать ту или иную настройку.

Ситуация облегчается тем, что «умные дома» уже не редкость, их устройством занимается достаточно много людей, которые описывают на форумах и сайтах свой опыт, возникающие в ходе работ проблемы и способы их решения. И к этому опыту всегда можно обратиться.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Методы сборки дымохода из нержавейки

Существуют два основных подхода к сборке дымохода под газовый или твердотопливный котел либо дровяную печь: по конденсату и по дыму. Они имеют существенные отличия:

Вид сборкиПо дымуПо конденсатуКогда используетсяПри наличии в системе тройникаЕсли в системе нет нуждыустанавливать тройникОсобенности сборки дымоходаДо тройника каждая часть надеваетсяраструбом на предыдущую, а послетройника каждая часть устанавливаетсяв раструб предыдущейКаждая последующая частьдымохода устанавливаетсяв раструб предыдущей части

Если вы испытываете сомнения в том, какой именно вид сборки стоит выбирать, необходимо обратиться к специалистам в этой отрасли за консультацией.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями

Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра

Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Сняли и сравнили на iPhone 12 mini и iPhone 12 Pro Max много фото с котами. Есть разница

Монтаж дымохода из сэндвич трубы- как правильно

Дымовые

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

• 1 Что такое сэндвич трубы?
  • 1.1 Элементы дымохода из сэндвич труб
• 2 Достоинства дымоходов из сэндвич труб
  • 2.1 Что нужно знать, приступая к работе?
  • 2.2 Особенности монтажа дымохода из сэндвич труб (видео)
  • 2.3 Монтаж дымохода
  • 2.4 Похожие статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро — и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

1. Изделия необходимых размеров.
2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
6. Ревизионные элементы с дверцами для очистки дымохода.
7. Устье – верхний концовик дымоотвода.
8. Опорная консоль – элемент, необходимый для установки дымохода.
9. Стеновой кронштейн для крепления дымоотвода к стене.
10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

• данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
• выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
• благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
• образование и оседание конденсата сводится к минимуму;
• благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
• утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
• дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
• при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
• дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
• благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

• как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
• длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
• Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
• если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
• если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
• в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

• сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
• далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
• для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
• через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
• в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

• чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
• монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
• каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
• заканчиваем монтаж установкой зонта;
• при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Похожие статьи

Монтаж сэндвич-дымохода своими руками очень прост!

Монтаж сэндвич-дымохода из нержавейки своими руками не вызывает особых проблем у домашних мастеров. Выполнить монтаж такой конструкции сможет любой желающий, просто внимательно изучив технологию выполнения работ.

1 Нержавеющие трубы — отличный материал для дымоходов

Установка котла, камина или любой другой отопительной конструкции в обязательном порядке требует установки эффективной системы, которая будет качественно удалять продукты горения. Еще пару десятков лет назад такую ​​систему можно было сделать исключительно из асбестоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а достоинств очень мало.

Ситуация изменилась, когда на рынке появились специальные трубы и аксессуары для дымоходов из нержавеющей стали.

Данные изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные сэндвич-дымоходы, отвечающие всем существующим нормам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

• Простота конструкции, позволяющая осуществить монтаж дымоходов в кратчайшие сроки.
• Возможность прокладки труб снаружи и внутри зданий.
• Отсутствие необходимости возведения отдельного фундаментного основания под систему удаления продуктов сгорания (как следствие значительное удешевление и простота монтажных работ).
• Низкая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи за счет гладкости и многослойности труб.
• Высокая стойкость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов незначительно повреждаются в процессе эксплуатации.
• Компактность многослойных конструкций. Для их установки внутри дома требуется минимум места (традиционные кирпичные или асбестоцементные трубы более громоздки по сравнению с изделиями из нержавеющей стали).
• Отличная пожаробезопасность дымоходов.

Кроме того, монтажу сэндвич-труб не мешают стропила, балки, кровля и другие конструктивные элементы дома. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба – действительно сложная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения – одна из них «спрятана» в другой. Эти конструкции изготовлены из цельных листов высоколегированной нержавеющей стали с использованием технологии аргонно-плазменной сварки. Этот прием позволяет получить качественное соединение швов труб со структурой и эксплуатационными характеристиками, близкими к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными связующими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурных условий, в которых будут эксплуатироваться трубы, а также от сечений трубной продукции.

Для производства сэндвич-труб применяют следующие марки стали:

• 321 — сплав для получения высокопластичных, кислотостойких и жаропрочных дымоходов, эксплуатация которых возможна при температуре до 800- 850°С
• 430 — нержавеющая сталь для изготовления кожухов дымоходов и других элементов, работающих в малоагрессивных условиях.
• 310S – самый жаропрочный сплав. Изделия из него выдерживают 1000-градусную температуру. Такие трубы считаются самыми прочными и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
• 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что удешевляет трубную продукцию из него.
• 409 — сплав для производства сэндвич-труб, используемых при строительстве дымоходов, каминов и печей.

Конструкция сэндвич-изделий проста. Он включает в себя кронштейн, настенный и обжимной зажим, колено, фартук, стекло, тройники, ревизии. Размер и количество этих элементов может варьироваться. Они зависят от высоты и мощности конструкции, которую вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, необходимо учитывать ряд важных особенностей. Они следующие:

1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
2. Нормальная и стабильная тяга гарантируется при высоте дымохода от 5 метров и более.
3. Над плоской крышей дома срез трубы должен быть более 50 см.
4. В обязательном порядке необходимо выполнять теплоизоляцию элементов дымохода, которые расположены на улице или в неотапливаемых помещениях.
5. Запрещается стыковка труб в толще перекрытий здания и его стен.
6. При прокладке дымохода через кровлю из горючих материалов необходимо установить специальный искрогаситель.
7. Зазор между кровельным покрытием и нержавеющими трубами должен быть не менее 13 см. Это условие необходимо соблюдать даже в том случае, когда кровля была построена из негорючих материалов.

Монтаж дымоходов из нержавеющей стали позволяет сделать три оборота конструкции по всей ее длине. Запрещается поворачивать трубы больше раз.

Вертикальные секции систем дымоудаления устанавливаются «над конденсатом». Это означает, что каждый последующий отрезок трубы всегда монтируется на выходе. Такая схема гарантирует, что влага никогда не просочится внутрь утеплителя.

А вот установка наклонных и горизонтальных секций должна производиться «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты горения без труда продвигаются по дымоходному каналу.

Внутри здания может быть установлена ​​конструкция из нержавеющей стали для дымоудаления. В этом случае дымоход закрывается кирпичной кладкой. Трубы для него можно использовать исключительно теплоизолированные. Более безопасной считается схема, при которой дымоход вынесен на наружную стену. При этом функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода – пошаговая инструкция

Для начала необходимо сделать разметку по отвесу места выхода конструкции из потолка. В отмеченной точке установим розетку. Проем под него следует утеплить термостойким утеплителем. После этого можно приступать к установке аксессуаров дымохода. Обратите внимание, что труба не должна иметь стыков на участке прохода через потолок.

Проверяем вертикальность конструкции дымохода и начинаем монтаж дымохода от отопительной печи (камина и т.п.) к смонтированной выше трубе. Система собирается последовательно – берем трубу и вставляем в предыдущую. Здесь необходимо правильно подобрать глубину крепления изделий. Оно должно быть не менее половины поперечного сечения (наружного) используемых труб. При меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных секций конструкции должны быть скреплены хомутами. Они чаще всего идут с сэндвич-трубами. Затем с помощью кронштейна (его обычно нужно приобретать отдельно) изделие из трубы крепится к несущей конструкции. Профи советуют ставить кронштейн через каждые 2 м длины трубы. Важный момент – для крепления отводов и тройников на дымоходе используется отдельный кронштейн. Его установка увеличивает прочность конструкции. Отводной кронштейн можно устанавливать через каждые 4–5 метров.

Вам необходимо тщательно собрать весь дымоход по описанной простой схеме, руководствуясь планом монтажа отдельных его элементов. Внизу системы всегда предусмотрена съемная часть (можно также сделать дымоход цельным, но оснастить его дверцей внизу). Он необходим для периодической очистки конструкции.

После этого тщательно загерметизируйте стыки нержавеющих изделий. Ваш сэндвич с дымоходом из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтиком», который защитит систему от попадания в нее воды.

Инструкции и видео по монтажу — Zambelli Кровельный водосток

Продуманное решение для любого проекта.

Водосточные системы Zambelli убедительны не только благодаря своим высоким стандартам качества и превосходному дизайну, но и благодаря практичным возможностям установки.
В наших видеороликах по установке показаны некоторые интересные приемы и представлены жизненно важные профессиональные ноу-хау для обеспечения точной функциональности, правильной сборки и полной совместимости выбранных металлов.

К инструкции и видео по установке

Инструкции по установке и видео.

фильтр

• Все
• 3-point connector
• Box gutter
• Chimney hood
• Drivepipe
• Fascia hanger
• Glue set
• Gutter
• Gutter Stark®
• Gutter connector
• Gutter holder
• Gutter hook set
• Gutter set
• Сито желоба
• Hopper
• Наклонный розетка
• Leaf Basket
• Master System
• Master Bracket
• Master Corner
• Dipe Bracket
• Дождевые водные перевозки
• Coll.
• .
• Водосборник

3-точечный разъемИнформация по установке

К видео по установке.

Водосточный желобИнформация по установке

К видео установки.

Вытяжка для дымоходаИнформация по установке

К видео по установке.

Драйвер Информация по установке

В PDF.

Вешалка для лицевой панелиИнформация по установке

К видео по установке.К видео по установке. Вешалка для лицевой панели с регулируемым узлом.

Набор клеяИнструкция по обработке

В PDF.

ЖелобИнформация по установке

К видео по установке. Правильный способ установки желоба. Приклеивание К видео по установке. Приклеивание желоба.

К видео. Сравнение желоба.

Защита от листьев желоба Stark®Информация по установке

В PDF.К видео по установке.

Соединитель желобаИнформация по установке

В PDF.

К видео по установке.К видео по установке. Мастер-уголок с соединителем желоба.

Держатель желобаИнформация по установке

К видео по установке.

Набор крюков для сэндвич-панелейУказания по установке

В PDF.

К видео установки.К видео.

Комплект желобов для навесовИнформация по установке

К видео по установке.

Решето водосточноеИнформация по установке

К видео по установке.

ХопперИнформация по установке

К видео по установке. Крепление к водостоку.К видео установки. Крепление к фасаду.

Наклонный патрубокИнформация по установке

К видео по установке.

Master System RobustИнформация по установке

В PDF.В видео.

Главный кронштейнИнформация по установке

К видео по установке.

Мастер-уголокИнформация по установке

К видео по установке.К видео по установке. Мастер-уголок с соединителем желоба.

Кронштейн трубыИнформация по установке

К видео по установке. Кронштейн трубы на кирпичную стену. К видео установки. Кронштейн трубы на дереве.

Кронштейн трубы на металлическом фасаде. К видео установки.

Заслонка водосточной трубыИнформация по установке

К видео по установке.

Выдвижной ворот с корзиной для листьевИнформация по установке

К видео по установке.

Stop endInstallation information

К видео по установке. Припайка упорного конца. К видео по установке. Сгибание упорного конца.

Stop endInstallation information

В PDF.К видео по установке.

Подвесная розеткаИнформация по установке

К видео по установке.

Колено Vario MasterИнформация по установке

К видео по установке.

ВодосборникИнформация по установке

К видео по установке.

Учебный центр по дымоходам — Northline Express

Ваш источник образовательных и технических ресурсов по дымоходам

В NorthlineExpress мы знаем, что попытка выяснить вашу систему дымохода или даже какой тип дымохода вам нужен, может оказаться трудным задача. Вот почему мы создали наш учебный центр по дымоходам. чтобы упростить вам задачу. У нас есть множество статей и видео, посвященных целый ряд тем от выбора дымохода до установки дымохода. Мы хотим помочь вам лучше познакомиться с дымоходом, и мы понимаем что камины и печи имеют различные требования к вентиляции, включая более чем просто труба, которая вам нужна. Список наших видео и статей ниже содержится конкретная информация о зазорах и смещениях, которые должны следить за безопасной и правильной установкой и многое другое.

Видео о дымоходе

Перед началом работы

Ваша установка дымохода Посмотрите это видео, чтобы узнать, что вам нужно учитывать и обращать внимание при размещении дымохода.

Проверьте нашу нашу статью о Проверка перед покупкой дровяной печи и установки дымохода здесь!

Установка DuraTech

В этом видео вы узнаете, как установить двухстенный дымоход класса А в одноэтажный дом с мансардой.

Ознакомьтесь с нашей статьей о Как установить дымоход Duratech здесь!

Установка DuraPlus

В этом видео вы узнаете, как установить тройную стенку дымохода класса А в одноэтажный дом с мансардой.

Ознакомьтесь с нашей статьей о Как установить дымоход DuraPlus здесь!

Строительство изоляционного экрана чердака

Джо показывает вам ситуацию, когда вы не сможете использовать чердак. теплоизоляционный экран и как сделать рамку в дымоходе.

Ознакомьтесь с нашей статьей о Как построить изоляционный щит на чердаке или найти дымоход здесь!

Расчет уклона крыши

делается легко в этом видео. Джо покажет вам, как легко и точно вычислить из смолы вашей крыши.

Ознакомьтесь с нашей статьей о Как измерить уклон крыши здесь!

Снегоочиститель DuraVent

В этом видео показано, как можно защитить дымоход от сползающего снега и лед на твоей крыше.

Ознакомьтесь с нашей статьей о Как установить снегоочиститель DuraVent здесь!

Удлиненный кронштейн для крыши DuraVent

Джо покажет вам, как установить удлиненный кронштейн на крышу и мгновенно предоставить дополнительная устойчивость дымохода.

Ознакомьтесь с нашей статьей о Как установить удлиненный кронштейн на крышу здесь!

Установка перекрытия

Джо покажет вам, как установить облицовку дымохода и убедиться, что вы правильно загерметизировать крышу.

Ознакомьтесь с нашей статьей о Как установить перепрошивку здесь!

Изделия для дымоходов

Какая дымоходная труба лучше для меня?

Эта статья познакомит вас с ведущими брендами дымоходных труб и различия между ними. Используйте эту статью, чтобы найти правильный дымоход Выбор трубы для вашей конкретной ситуации.

Дымоходные системы — Начало работы

Эта статья — отличный справочник для тех, кто устанавливает дымоход, ремонтирует дымоход или просто пытаюсь узнать о дымоходных системах.

Планирование установки дымохода

Общие рекомендации по планировке и выбору дымохода компоненты, необходимые для установки.

Советы по правильной вентиляции дымохода

Советы, чтобы убедиться, что ваш дом правильно вентилируется, обеспечивая круглогодичную энергию экономия и защита дома от влаги.

Как измерить уклон крыши

Не совсем уверены, какой у вас уклон крыши? Позвольте нам помочь! Следуйте советам в этом статью, чтобы легко и точно определить уклон вашей крыши.

Советы по безопасности дымохода

Небезопасная эксплуатация дымохода часто была виновником дома и дымохода. пожары. Используйте это руководство, чтобы определить, не работает ли безопасно дымоход, пока не поздно!

Как установить дымоходные системы DuraTech

В этой статье будут перечислены и объяснены все необходимые компоненты дымохода для различные виды монтажа. Также смотрите пошаговую установку инструкции.

Часто задаваемые вопросы по трубе дымохода

Найдите ответы на все вопросы о дымоходах.

Типы установки дымохода

Узнайте об установках через крышу и через стены. Также прочитайте, что вы должны учитывать для каждого типа установки дымохода.

Дымоходные системы DuraPlus

В этой статье рассматриваются технические характеристики дымохода DuraPlus с тройной стенкой.

Дымоходные системы DuraPlus HTC

Получите технические характеристики полностью топливной дымоходной системы DuraPlus HTC, разработанной специально для использования в Канаде.

Зачем покупать у NorthlineExpress?

Узнайте больше о том, как мы делаем ваше удовлетворение нашей ответственностью.
