      Ломаная двухскатная крыша своими руками чертежи: Двухскатная ломаная крыша своими руками — устройство и монтаж (фото, видео, чертежи)

      Содержание

      Двухскатная ломаная крыша своими руками — устройство и монтаж (фото, видео, чертежи)

      Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

      Содержание статьи

      • 1 Преимущества конструкции
      • 2 Этапы строительства
        • 2.1 Составление проекта, необходимые расчеты
        • 2.2 Конструкция стропильной системы
        • 2.3 Используемые материалы, необходимые инструменты
        • 2.4 Утепление и организация освещения
      • 3 Видео-инструкция

      Преимущества конструкции

      Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник.

      Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

      Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

      Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

      Этапы строительства

      Составление проекта, необходимые расчеты

      Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

      • Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
      • Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
      • Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

      Конструкция стропильной системы

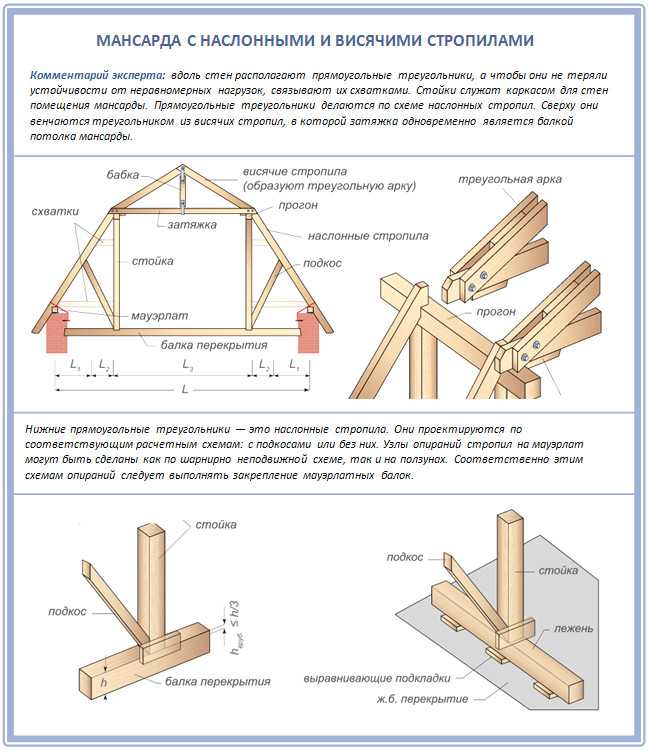

      Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

      1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
      2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
      3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
      4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
      5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
      6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
      7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
      8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

      Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

      Используемые материалы, необходимые инструменты

      Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная.

      Для нее требуется:

      • Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
      • Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
      • Необрезная доска для создания обрешетки.
      • Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
      • Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
      • Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
      • Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
      • Крепеж.

      Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

      Утепление и организация освещения

      Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

      Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

      Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

      Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

      Видео-инструкция

      Двухскатная ломаная крыша своими руками

      Содержание

      • 1 Инструкция по изготовлению ломаной двухскатной крыши своими руками
        • 1. 1 Проектирование крыши
        • 1.2 Материалы для работы
        • 1.3 Инструкция по возведению стропильной системы
        • 1.4 Этапы работ
        • 1.5 Некоторые советы
      • 2 Ломаная крыша — устройство, варианты, инструкция по монтажу
        • 2.1 Устройство
        • 2.2 Варианты крыши
        • 2.3 Утепление и отделка
      • 3 Ломаная крыша своими руками
        • 3.1 Как выбрать угол наклона
        • 3.2 Составление проекта
        • 3.3 Этапы строительства
        • 3.4 Обрешетка и кровельный пирог



      Инструкция по изготовлению ломаной двухскатной крыши своими руками

      При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

      Проектирование крыши

      Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

      Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

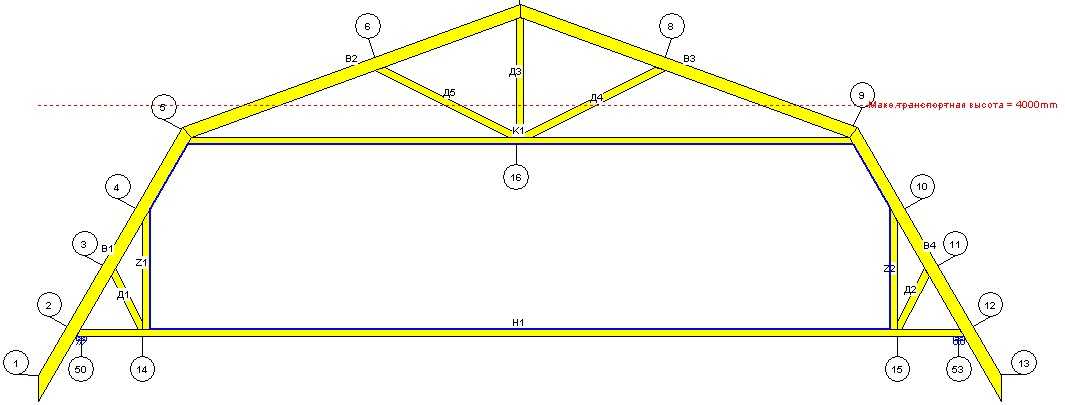

      Схема ломаной двухскатной крыши

      Перед началом работ надо определиться с двумя вопросами:

      1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
      2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

      После этого можно переходить к расчётам:

      1. Количества материла для кровли.
      2. Толщины и объёма утеплителя.
      3. Гидроизоляции (определяют по габаритам крыши).
      4. Необходимого количества леса для стропил.
      5. Крепежей.

      Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

      Материалы для работы

      1. Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
      2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

      Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

      Инструкция по возведению стропильной системы

      Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

      Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

      Расчёт стропильной системы ломаной двухскатной крыши

      В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

      Этапы работ

      1. На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
      2. Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

      Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

      В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

      Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

      Послойное изображение кровельного пирога

      1. Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
      2. В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
      3. Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

      Гидроизоляционный материал может провисать, но не более чем на два сантиметра.

      Дальнейшие работы можно описать как кровельные:

      • Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
      • Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
      • Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.



      Некоторые советы

      1. Строительный опыт должен стать определяющим при создании ломаной двускатной крыши своими руками. Её конструкция может оказаться достаточно сложной для новичка.
      2. Кровельный материал большого веса лучше не использовать для и без того тяжёлой конструкции. Из-за этого требования придётся отказаться от черепицы в пользу существующих альтернатив – например, битумной или металлической черепицы.
      3. Вентиляция кровельного пирога — обязательное условие грамотного монтажа. Продувы устанавливают в крыше и в коньковой части.
      4. Образовавшееся подкровельное пространство отлично подойдёт для организации мансарды. И если вы планируете располагать там жилые помещения, то особенно внимательно необходимо подойти к вопросу её утепления. Толщина материала должна быть выбрана в соответствии с требованиями СП. Это параметр выбирается в зависимости от района строительства.
      5. Также не стоит экономить на пароизоляционном материале. Качественная продукция поможет создать комфортную среду в жилом помещении.

      Ломаная двускатная крыша своими руками: стропильная система, пошаговый монтаж и др

      Проектирование и пошаговое изготовление ломаной двухкаскадной крыши, советы по выбору строительных материалов.

      Источник: roof-tops.ru



      Ломаная крыша — устройство, варианты, инструкция по монтажу

      Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

      Устройство

      Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

      Конструктивные элементы

      Особенности стропильной системы:

      1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

      Стропильная система с бабкой

      • Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;



      Схема без бабки

      • В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
      • Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



      Разница между двускатной и четрехскатной ломаной крышей

      • Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.



      Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

      Варианты крыши

      Виды ломаных крыш для частных строений:

      1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

      Конструкция квадратной ломаной крыши

      • Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;



      Пример прямоугольной системы

      • Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
      • Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.



      Интерьер мансарды ломаной крыши

      Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

      Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

      Чертеж ломаной крыши с окном Пример профессионального чертежа

      Пошаговая инструкция, как сделать своими руками ломаную крышу:

      1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
      2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
      3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
      4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

      Пошаговая инструкция с фото

      • Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
      • Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
      • После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
      • Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
      • Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.



      Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

      Утепление и отделка

      После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

      Гидроизоляция кровли

      Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

      Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

      Ломаная крыша своими руками: фото, видео

      Ломаная крыша своими руками: устройство, варианты, монтаж. Утепление и отделка. Ломаная мансардная крыша. Фото, видео, чертежи.

      Источник: www.proprofnastil.ru



      Ломаная крыша своими руками

      • 1 Как выбрать угол наклона
      • 2 Составление проекта
      • 3 Материал
      • 4 Этапы строительства
      • 5 Обрешетка и кровельный пирог

      Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

      Как выбрать угол наклона

      Угол наклона мансардной крыши

      При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

      • вид кровельного покрытия;
      • количество осадков и силу ветра;
      • назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

      Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

      Составление проекта

      Проект с ломаной крышей

      Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

      Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

      Клееный брус

      Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

      • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
      • доска 50×150 мм;
      • необрезная доска;
      • металлические скобы, уголки, болты, гвозди, саморезы;
      • рейки для обрешетки 25×50 мм;
      • пароизоляционная мембрана, утеплитель, гидроизоляция;
      • кровельный материал.

      Этапы строительства

      Закрепляется мауэрлат

      Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

      Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

      Монтаж стропил

      Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

      Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

      Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

      Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

      Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

      Обрешетка и кровельный пирог

      После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

      Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

      Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

      В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

      Небольшой дом с мансардой

      Дом с мансардой

      Ломаная крыша деревянного дома

      Баня с мансардной ломаной крышей

      Дачный домик с мансардой

      Крыша гаража

      Ломаная крыша своими руками — изготовление фото

      Узнайте о том, как сделать ломаную крышу своими руками. В статье описана технология монтажа мансардной ломаной крыши с учетом конструктивных особенностей.

      Источник: kakpravilnosdelat.ru



      Составление чертежей двухскатных крыш своими руками: фото

      Началом работ по монтажу любой крыши, в том числе и двухскатной, служит составление её подробного чертежа, поскольку именно он позволит точно определить конструкцию будущей кровли, визуализировать внешний вид и распланировать внутреннее пространство.
      Составление подробных чертежей элементов стропильной системы с учетом вида и проекта крыши частного дома и материалов её изготовления служит рабочей картой для проведения монтажных работ, позволяет выполнить планирование количества, характеристик и стоимости необходимого материала.

      План-чертеж крыши

      Вернуться к оглавлению

      Содержание материала

      • 1 Виды двухскатных крыш и их основные преимущества
      • 2 Планирование двускатной кровли
      • 3 Основные составляющие чертежа двухскатной кровли
      • 4 Особенности составления чертежей некоторых типов двухскатных крыши
        • 4.1 Классическая, с равной длиной скатов
        • 4.2 Кровля ломаного типа

      Виды двухскатных крыш и их основные преимущества

      Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены.
      Кровли с двумя скатами подразделяются на следующие виды:

      • симметричные, которые при соединении скатов образуют равнобедренный треугольник;
      • разноскатные, имеющие разные углы наклона скатов, то есть образующие произвольный треугольник;
      • разноуровневые, у которых скаты расположены на разной высоте;
      • полувальмовые, особенностью которых являются скосы над фронтонами;
      • ломаные крыши, имеющие на плоскости линию излома.

      Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

      • экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
      • наклон скатов обеспечивает естественный водосток дождевой и талой воды;
      • общее снижение теплопотерь за счёт обустройства подкровельного пространства;
      • простая технология монтажа позволяет осуществить монтаж своими руками;
      • относительно невысокая стоимость материалов для строительства.

      Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

      Двухскатная крыша своими руками


      Вернуться к оглавлению

      Планирование двускатной кровли

      Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

      1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. Стандартный равноскатный вариант крыши

      2. Необходимая функциональность подкровельного пространства.
        Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
        Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части. Чертеж и строительство ломаной кровли

      3. Особенности местности расположения будущего дома.
        Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
      4. Планируемый материал для внешнего покрытия.
        Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

        Материалы для кровли крыши

      Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

      Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

      Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
      Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

      Чертеж стропильной части кровли

      Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

      Вернуться к оглавлению

      Основные составляющие чертежа двухскатной кровли

      Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

      1. Принципиальная схема стропильной системы.
        Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
      • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
      • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
      • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

        Расчёт стропильной системы двухскатной крыши

      • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
      • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
      • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

        Схема стропильной системы двухскатной крыши

      • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
        • коньковым, расположенным по линии соединения стропильных ног или коньку;
        • боковым, который фиксирует линию в середине ската.
      • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
      • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

        Макет обрешетки крыши

      Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

      При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
      После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.



      • характеристики используемого пиломатериала;
      • размеры каждой детали;
      • конфигурацию элемента с отметками мест замковых запилов.

      Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

      Пример комплектации элементов конструкции при монтаже

      • Комплектация кровельного покрытия.
        По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.



      Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

      Варианты конфигурации кровельного покрытия


      Вернуться к оглавлению

      Особенности составления чертежей некоторых типов двухскатных крыши

      При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

      Классическая, с равной длиной скатов

      Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

      1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
        Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

      При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

      • Чердачная.
        Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства.
        Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:



      При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала.
      Видео с чертежом и готовой конструкцией двухскатной крыши.

      Кровля ломаного типа

      Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

      Пример кровли ломаного типа


      Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

      Двухскатная ломаная крыша своими руками

      Содержание статьи:

      1. Нижние элементы стропил
      2. Верхние стропила двухскатной ломаной крыши
      3. Монтаж стропильной системы
      4. Порядок расчета кровельного пирога

      Достаточно популярным проектом строительства частного дома считается строение, имеющее размеры 6 на 6 метров и 3 окна по фасаду. Поэтому для дополнительного увеличения жилой или хозяйственной площади владельцами выполняется мансардная ломаная двухскатная крыша своими руками, как на фото.

      Такой вид кровли имеет стропильную конструкцию, позволяющую возводить в мансардном помещении вертикальные стены и обустраивать горизонтальный потолок. В свободном боковом пространстве делают встроенные шкафы или оборудуют ниши под хранение различных вещей. Над потолком мансардного этажа обычно оставляют небольшой проветриваемый чердак.

      Нижние элементы стропил

      Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

      Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши, снежную нагрузку не учитывают. Что касается ветровой нагрузки, то ее непременно учитывают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

      Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Балки перекрытия — расчет, правила монтажа»). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

      Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции»). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

      Верхние стропила двухскатной ломаной крыши

      Чертеж ломаной крыши, который выполняют при разработке проекта дома, поможет изначально все продумать. Верхний треугольник, образованный стропильной конструкцией, при строительстве мансардной кровли, в отличие от двух боковых треугольников, изготавливают из наслонных стропил, также можно использовать висячие стропила. Когда предполагается задействовать висячие стропила, тогда для компенсации изгибающих напряжений потребуется монтаж дополнительной подвески. Такое напряжение создается в затяжке.

      Выполняя устройство ломаной крыши, как правило, ее утепляют со стороны чердачного (мансардного) помещения, а это в свою очередь оказывает дополнительную нагрузку на элементы стропильной системы, при этом она сильнее влияет на стропильные ноги, чем на затяжку висячих стропил. Читайте также: «Как построить ломаную мансардную крышу – пошаговая инструкция строительства».

      Стропильные висячие фермы создают конек при помощи жесткого соединения стропильных ног без применения конькового прогона. Для равномерного распределения нагрузки используют подкосы и ригель.

      Когда задействуют наслонные стропила, верхний треугольник имеет совершенно другое устройство. Затяжки в таком случае выполняют функции потолочных балок, а в них упираются стойки, необходимые для конькового прогона. Для этого используют древесные материалы, имеющие большое сечение. Также потребуется строительство солидной потолочной конструкции. Как утверждают специалисты, в домах, на которых планируется двускатная ломаная крыша, желательно строить стропильные системы путем совмещения нижних наслонных и верхних висячих стропил.

      Монтаж стропильной системы

      Когда создается чертеж ломаной крыши, техдокументация поможет определиться с технологией ее строительства (прочитайте: «Чертежи крыш домов — этапы проектирования»).

      Работу по созданию ломаной кровли выполняют в такой последовательности:

      • по плитам перекрытия укладывают лежни или подготавливают в деревянных потолочных балках врезки для стоек;
      • устанавливают стойки с подкосами (если необходимо) или обходятся без них, затем укладывают 2 боковых прогона;
      • в порядке очередности монтируют ноги наслонных стропил;
      • если расчеты кровли двухскатной крыши подтверждают необходимость наличия схваток, их устанавливают дополнительно;
      • висячие стропильные фермы собирают на земле, поднимают к месту монтажа и крепят на боковых прогонах;
      • когда конструкция ломаной крыши предусматривает использование исключительно наслонных стропил, тогда боковые прогоны соединяют балками потолка мансарды с предварительно подготовленными врезками, предназначенными для стоек конькового прогона;
      • при необходимости устанавливают стойки для конькового прогона с подкосами;
      • укладывают коньковый прогон;
      • в порядке очередности монтируют наслонные стропильные ноги;
      • в зависимости от используемого кровельного материала создают обрешетку.

      Порядок расчета кровельного пирога

      В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

      Необходимы следующие материалы:

      • гидроизоляционный;
      • теплоизоляционный;
      • пароизоляционный;
      • кровельные;
      • крепежные детали;
      • доборные элементы;
      • водосточные изделия.

      Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

      Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

      Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

      Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать размеры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка и последовательность монтажа»).

      Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество листов, которые предстоит уложить по ширине каждого из скатов.

      Чтобы произвести расчет листов согласно длине, учитывают, что длина листа (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

      При проведении расчетов не забывают учитывать стоимость доборных и крепежных изделий. Так саморезы высчитывают путем умножения их необходимого количества для крепления одного листа на число листов. Доборные элементы определяют согласно длине карнизов и конька, учитывая нахлесты. Прочитайте также: «Как построить ломаную крышу: особенности возведения».

      двухскатная ломаная крыша своими руками

      Содержание статьи

      Ломаная крыша: обзор основных вариантов конструкции, особенности монтажа и принципы устройства (130 фото)

      На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

      Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

      Особенности ломаной крыши

      Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

      По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

      Рекомендации по расчету кровельной конструкции

      Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

      Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

      Учесть нужно следующее:

      • вес материала кровельного покрытия;
      • нагрузку от всех изоляционных компонентов кровельного пирога;
      • шаг стропил и обрешетки;
      • вес обрешетки и контробрешетки;
      • длину скатов от карниза до конька;
      • угол наклона скатов;
      • сезонные и возможные в будущем нагрузки.

      Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

      Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

      Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

      После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

      Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

      Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

      Последовательность работ

      Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

      Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

      Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

      На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

      Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

      Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

      На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

      Ломаная крыша своими руками

      Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

      Ломаная крыша своими руками

      Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

      Ломаная крыша своими руками

      Содержание пошаговой инструкции:

      Общие сведения о ломаных крышах

      Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

      Ломаная мансардная крыша

      Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

      Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

      Рекомендации по расчету кровельной конструкции

      Ломаная мансардная крыша

      Схема устройства стропил ломаной крыши

      Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

      Чертеж — размеры мансардной крыши

      Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

      • вес финишного кровельного покрытия;
      • нагрузку, создаваемую изоляционными материалами
      • массу элементов обрешетки, а также контробрешетки;
      • длину пролета между свесом карниза и кровельным коньком;
      • наклон кровельных скатов;
      • шаг размещения элементов обрешетки и стропильной системы;
      • разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

      Расчет мансардной кровли

      Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

      Расчет и создание стропильной системы ломаной крыши

      По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

      Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

      Из чего строить крышу?

      После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

      Отправляйтесь за приобретением необходимых приспособлений.

      Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

      Пиломатериалы для крыши

      Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

      Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

      Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

      Пиломатериалы для крыши

      Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

      Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

      Пропитка для дерева

      После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

      Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

      Крепёж для бруса

      Крепёж для бруса

      Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

      Порядок возведения крыши

      Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

      Первый шаг

      Закрепите мауэрлат на верхнем обвязочном брусе.

      Схема укладки мауэрлата

      Второй шаг

      Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

      Соединение стропил с мауэрлатом

      Третий шаг

      Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

      Крепление балок перекрытия

      Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

      Крепление балок перекрытия

      Крепление балок перекрытия

      Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

      Стропильная система наслонная

      Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

      Строительство ломаной крыши

      Строительство ломаной крыши

      При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

      На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

      Нижние стропила для мансардной крыши

      Изоляционные работы и финишная отделка

      В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

      Крепление обрешетки на ломаной крыше

      Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

      Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

      Ломаная мансардная крыша

      Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

      В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

      Укладка кровли на мансардную крышу

      В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

      Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

      Двухскатная ломаная крыша своими руками

      Инструкция по изготовлению ломаной двухскатной крыши своими руками

      При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

      Проектирование крыши

      Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

      Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

      Схема ломаной двухскатной крыши

      Перед началом работ надо определиться с двумя вопросами:

      1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
      2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

      После этого можно переходить к расчётам:

      1. Количества материла для кровли.
      2. Толщины и объёма утеплителя.
      3. Гидроизоляции (определяют по габаритам крыши).
      4. Необходимого количества леса для стропил.
      5. Крепежей.

      Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

      Материалы для работы

      1. Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
      2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

      Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

      Инструкция по возведению стропильной системы

      Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

      Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

      Расчёт стропильной системы ломаной двухскатной крыши

      В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

      Этапы работ

      1. На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
      2. Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

      Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

      В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

      Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

      Послойное изображение кровельного пирога

      1. Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
      2. В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
      3. Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

      Гидроизоляционный материал может провисать, но не более чем на два сантиметра.

      Дальнейшие работы можно описать как кровельные:

      • Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
      • Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
      • Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.

      Некоторые советы

      1. Строительный опыт должен стать определяющим при создании ломаной двускатной крыши своими руками. Её конструкция может оказаться достаточно сложной для новичка.
      2. Кровельный материал большого веса лучше не использовать для и без того тяжёлой конструкции. Из-за этого требования придётся отказаться от черепицы в пользу существующих альтернатив – например, битумной или металлической черепицы.
      3. Вентиляция кровельного пирога — обязательное условие грамотного монтажа. Продувы устанавливают в крыше и в коньковой части.
      4. Образовавшееся подкровельное пространство отлично подойдёт для организации мансарды. И если вы планируете располагать там жилые помещения, то особенно внимательно необходимо подойти к вопросу её утепления. Толщина материала должна быть выбрана в соответствии с требованиями СП. Это параметр выбирается в зависимости от района строительства.
      5. Также не стоит экономить на пароизоляционном материале. Качественная продукция поможет создать комфортную среду в жилом помещении.

      Ломаная крыша — устройство, варианты, инструкция по монтажу

      Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

      Устройство

      Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

      Конструктивные элементы

      Особенности стропильной системы:

      1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

      Стропильная система с бабкой

      • Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

      Схема без бабки

      • В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
      • Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

      Разница между двускатной и четрехскатной ломаной крышей

      • Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

      Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

      Варианты крыши

      Виды ломаных крыш для частных строений:

      1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

      Конструкция квадратной ломаной крыши

      • Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

      Пример прямоугольной системы

      • Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
      • Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

      Интерьер мансарды ломаной крыши

      Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

      Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

      Чертеж ломаной крыши с окном Пример профессионального чертежа

      Пошаговая инструкция, как сделать своими руками ломаную крышу:

      1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
      2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
      3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
      4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

      Пошаговая инструкция с фото

      • Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
      • Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
      • После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
      • Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
      • Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

      Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

      Утепление и отделка

      После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

      Гидроизоляция кровли

      Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

      Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

      Ломаная крыша своими руками

      • 1 Как выбрать угол наклона
      • 2 Составление проекта
      • 3 Материал
      • 4 Этапы строительства
      • 5 Обрешетка и кровельный пирог

      Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

      Как выбрать угол наклона

      Угол наклона мансардной крыши

      При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

      • вид кровельного покрытия;
      • количество осадков и силу ветра;
      • назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

      Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

      Составление проекта

      Проект с ломаной крышей

      Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

      Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

      Клееный брус

      Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

      • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
      • доска 50×150 мм;
      • необрезная доска;
      • металлические скобы, уголки, болты, гвозди, саморезы;
      • рейки для обрешетки 25×50 мм;
      • пароизоляционная мембрана, утеплитель, гидроизоляция;
      • кровельный материал.

      Этапы строительства

      Закрепляется мауэрлат

      Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

      Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

      Монтаж стропил

      Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

      Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

      Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

      Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

      Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

      Обрешетка и кровельный пирог

      После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

      Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

      Небольшой дом с мансардой

      Дом с мансардой

      Ломаная крыша деревянного дома

      Баня с мансардной ломаной крышей

      Дачный домик с мансардой

      Крыша гаража

      Двухскатная ломаная крыша своими руками

      Дата последнего изменения:

      26 сентября 2017

      Время на чтение:

      5 минут

      507

      Любой благоразумный владелец загородного участка желает построить уютный комфортабельный дом, в котором будет достаточно места для проживания большой семьи, приема гостей, при этом рационально использовать собственные финансовые средства. Для этого предварительно нужно тщательно продумать каждый этап строительства, проанализировать практичность и эффективность будущих результатов.

      При возведении домов класса «Эконом» застройщики часто используют двухскатную ломаную мансардную крышу. Подобное решение предоставляет возможность обеспечить не только надежную защиту жилому дому от различных неблагоприятных природных воздействий, но и обустраивать под кровлей дополнительную, достаточно просторную жилую комнату.

      В этой статье

      • Проектирование кровельной конструкции
      • Какая крыша лучше?
      • Строительные материалы
      • Строительство ломаной крыши

      Проектирование кровельной конструкции

      [wpsm_box type=»info» float=»none» text_align=»left»]
      Для того чтобы подкровельное пространство можно было преобразовать в комфортабельную жилую комнату, ширина здания должна составлять не менее шести метров.[/wpsm_box]

      Какая крыша лучше?

      Проект ломаной кровли нужно создавать на стадии проектирования самого дома, чтобы правильно рассчитать нагрузку, которая будет приходиться на несущие стены, дополнительные элементы усиления. Например, при строительстве стен дома из строительных пенобетонных или газосиликатных блоков, кирпичной кладки, обязательно должен обустраиваться армирующий пояс. В процессе их возведения закладываются резьбовые шпильки с шагом 1,5–2,0 м.

      При создании проекта ломаной крыши своими руками нужно определиться с двумя важными моментами:

      • Соотношением частей кровельных скатов. От этого параметра будет зависеть высота подкровельного пространства.
      • Наличием мансардных окон, их количеством, размещением. При обустройстве нескольких мансардных помещений оконные конструкции в кровле помогут правильно организовать естественное освещение.

      Далее необходимо выполнить расчеты:

      • Необходимого количества строительных и крепежных материалов для обустройства стропильной системы и кровельного пирога.
      • Толщины утеплительного слоя.
      • Гидроизоляции.

      [wpsm_box type=»info» float=»none» text_align=»left»]
      Для облегчения проектирования, расчетов ломаной крыши рекомендуется использовать уже готовые типовые проекты. При наличии инженерных навыков чертежи кровельной конструкции можно выполнить самостоятельно.[/wpsm_box]

      При проведении расчета системы стропил, в частности необходимого сечения стропильных ног, шага их монтажа, рекомендуется воспользоваться специальными компьютерными программами, в которые вводятся определенные параметры, например, тип кровельного покрытия, предполагаемая нагрузка на кровлю, регион проведения строительных работ, прочие моменты. На основании предоставленных данных программа самостоятельно производит необходимые расчеты кровельной конструкции.

      Строительные материалы

      На современном строительном рынке можно приобрести любые стройматериалы по самой разной цене в зависимости от их качества.

      Для возведения двухскатной ломаной кровли понадобится следующее:

      • Деревянный брус из хвойной древесины сечением 10х10 или 15х15 см в зависимости от предполагаемой нагрузки. Из бруса будут изготавливаться стойки, затяжки, балки перекрытия, мауэрлат, ригели.
      • Хорошая первосортная доска обрезная сечением 5х15 мм или 10х15 см для изготовления стропильных ног, подкосов.
      • Доска необрезная для обустройства обрешетки.
      • Вагонка или сайдинг для обшивки фронтонов.
      • Минеральная вата толщиной 15 см для утепления фронтонов.
      • Пароизоляционный, гидроизоляционный материал для обустройства кровельного пирога.
      • Финишное покрытие для кровли: шифер, металлическая черепица, ондулин, прочие кровельные покрытия.
      • Крепежные элементы.

      Строительство ломаной крыши

      Двухскатная ломаная крыша может обустраиваться по разным строительным технологиям в зависимости от технической документации проекта, чертежей конструкции. Но общие правила возведения такой кровли следующие:

      • Первый шаг — для стоек в потолочных деревянных балках делаются врезки, если же используются плиты перекрытия — устанавливаются лежни.
      • Производится монтаж стоек, боковых прогонов.
      • Следующий этап — монтаж стропильной системы: первоначально устанавливаются наслонные стропила, далее на боковых прогонах закрепляют висячие фермы (предварительно собираются на земле). Если конструкция крыши предусматривает использование только наслонных стропил, боковые прогоны соединяют при помощи потолочных балок с обустроенными предварительно врезками.
      • Для конькового прогона при необходимости монтируют дополнительные стойки с подкосами.
      • Выполняется обрешетка.

      Двускатная ломаная кровля, выполненная своими руками из качественных стройматериалов и с соблюдением всех строительных норм, может прослужить не одно десятилетие, поэтому жалеть о подомном капиталовложении не стоит!

      Понравилась статья?

      Поставьте лайк автору и поделитесь в соц. сетях

      Рекомендуем по теме

      пошаговых инструкций по монтажу различных типов крыш. Как сделать двускатную крышу своими руками Как сделать сложную крышу своими руками

      При строительстве загородного дома много денег экономится своими силами на найме рабочих. При наличии навыков и инструментов большую часть работы можно выполнить самостоятельно. Однако при возведении крыши своими руками в одиночку вам не справиться. Для кровельных работ требуется три-четыре человека.

      Терминология

      Прежде чем говорить об устройстве кровли, стоит запомнить несколько названий конструктивных элементов и понять, что они означают:

      • Крыша — конструкция на верхнем этаже дома, защищающая здание от температурных и атмосферных воздействий окружающей среды.
      • Кровля – это верхнее покрытие крыши, непосредственно защищающее ее от дождя, снега и града.
      • Мауэрлат — брус или бревно (в случае деревянного строения), швеллер, брус, уложенные по внешнему периметру здания, передающие механическую нагрузку непосредственно на несущие стены.
      • Стропила — это наклонные несущие детали, как правило, представляющие собой деревянный брус. Назначение стропил – перераспределение нагрузки на несущие стены, а также поддержка крыши.


      Типы крыш

      На сегодняшний день существует множество видов крыш — основные из них одно-, двух-, четырехскатные (вальмовые), многоскатные, мансардные и полувальмовые. Используются различные виды в зависимости от назначения помещения, а также от финансовых возможностей и вкусовых предпочтений.

      Скатная кровля – самый бюджетный вариант, не требующий больших затрат материалов. Как правило, его используют для гаражей и хозяйственных построек. Однако в целях экономии им вполне можно перекрыть небольшой жилой дом.

      Наиболее распространенной в индивидуальном строительстве является двускатная крыша. Это связано с простотой его устройства и универсальностью. Уклон двускатной крыши из-за расстояния между несущими стенами дома.


      Шатровая крыша с геометрической точки зрения состоит из четырех равнобедренных треугольников, сходящихся на вершине, а по форме действительно напоминает шатер. Эта конструкция не получила широкого распространения из-за высокой стоимости и сложности изготовления.

      Шатровая крыша отличается от четырехскатной наличием конька на ее вершине. Так же сложна и дорога в производстве, как и шатровая крыша, но надо отдать им должное. внешний вид – смотрятся шикарно, а на фото дорогих загородных домов такой вид кровли появляется чаще всего.

      Односкатные крыши применяются очень редко, и, как правило, из-за сложной планировки дома, либо наличия в доме пристроек.

      Мансардные крыши сочетают в себе функции крыши и стен помещения. Они гораздо сложнее в изготовлении, чем обычные двускатные, но пользуются популярностью благодаря своей практичности. А при творческом подходе, правильно рассчитав чертеж, мансарду можно организовать и под двускатной крышей.

      Расчет уклона крыши

      В районах с холодными зимами и большим количеством снега при неправильном расчете уклона на крыше будут образовываться целые сугробы. В конце концов, это может закончиться плачевно – снег может продавить крышу.

      При использовании шифера или плитки помните о стыках между листами и плиткой. Если угол небольшой, крыша может начать протекать.

      Примерный расчет уклона крыши следующий — для заснеженных участков не менее 40 градусов. На чертежах приведены такие данные — двускатные крыши размещают под уклоном 30-45 градусов, односкатные — 25-30.

      Устройство крыши

      Строительство и монтаж двускатной крыши происходит поэтапно в несколько этапов. Первый из них – установка мауэрлата. Мауэрлат крепится с помощью шпилек или анкеров к верхней части несущей стены.

      Балки мауэрлата важно располагать в одной плоскости, желательно на одном горизонтальном уровне. Их располагают, в идеале, так, чтобы мауэрлат был правильным прямоугольником.

      Второй этап — сбор стропильных ферм, после чего на перекрытиях устанавливаются стропила. В первую очередь составляется чертеж каркаса, рассчитывается длина стропильных ног, а также угол соединения.


      Сборка ферм происходит на земле. В первую очередь фермы крепятся с краев. После их установки остальные закрепляются на равном расстоянии. Смонтировав фермы, с обеих сторон крыши по верхнему краю ската прибивают доску 150Х50 мм, длиннее длины карниза на 30 см.

      Все деревянные элементы в обязательном порядке обработаны биоогнезащитой.

      Третий этап – монтаж обрешетки и гидроизоляции. Гидроизоляция предохраняет стропила от намокания и сырости и располагается под обрешеткой от карниза до конька.

      Обрешетка изготавливается из бруса 50Х50 мм, и досок толщиной 30-40 мм шириной 120-150 мм. Между рейками и гидроизоляцией должен быть воздушный зазор.

      Завершающий этап — на обрешетку нашита крыша (укладывается ондулин, шифер, черепица и т.д.). Фронтоны закрываются профнастилом, доской, вагонкой или фанерой – в зависимости от художественных предпочтений и финансов. Прикрепите такую ​​обшивку сбоку к стропилам с помощью шурупов или гвоздей.

      DIY крыша фото

      , у которого начался независимый строительный проект, понимает, что на крыше. задача сложная, но все же выполнимая. В материале ниже мы постараемся разобраться во всех тонкостях работы и понять, как выглядит поэтапное строительство крыш двускатного типа.

      Важно: чтобы сборка кровли частного дома была максимально аккуратной, а весь материал для нее был закуплен с небольшим запасом, к проектированию кровли лучше привлекать профессионалов. На этапе проектирования они рассчитают угол наклона скатов крыши и количество необходимого для нее строительного материала, в том числе паро- и теплоизоляции, а также кровельного материала и предоставят вам в руки готовый проект крыши.

      Чтобы понять, как будет выглядеть крыша в частном доме своими руками, нужно разобраться, какие виды крыш вообще существуют. Исходя из этого, и выбирают тип конструкции.

      Важно: однако при проектировании кровли всегда стоит учитывать ветровую и осадочную (дождь, снег) нагрузку на перекрытие, а также вес кровельного материала.

      Итак, сегодня чаще всего своими руками монтируют такие крыши частного дома:

      • Сарай. Крыша с наклоном в одну сторону. Это самый простой вариант устройства кровли, но в то же время не самый надежный для частного дома, так как на такую ​​конструкцию ложится высокая нагрузка при отводе осадков. В основном такую ​​крышу монтируют на подсобных помещениях (верандах, хозяйственных постройках, сараях и т. д.).
      • Двускатная крыша. Очень простой и в то же время надежный вариант перекрытия крыши дома. Два ската равномерно распределяют нагрузку на стропильную систему при отводе воды и снега.
      • Вальмовая (шатровая крыша). Он немного сложнее, но в то же время является не менее удобным вариантом перекрытия. В большинстве случаев вальмовая крыша имеет четыре стороны, две из которых трапециевидные и две треугольные.
      • Сломанная крыша. Как правило, это двускатная крыша с загибами с обеих сторон. Такое перекрытие удобно тем, что под ним можно устроить дополнительное чердачное жилое помещение, тем самым увеличив полезную площадь дома, особенно если он одноэтажный.
      • Многощипцовая крыша. Самый сложный вариант конструкции. Используется над большой коробкой частного дома сложной конфигурации.

      Важно: стоит помнить, что пошагово возведение кровли для дома будет тем сложнее, чем сложнее конфигурация помещения. Это связано с тем, что сложная конструкция требует сложной стропильной системы.

      Материалы для работы

      Самостоятельное строительство крыши частного дома требует подготовки необходимых инструментов и материалов. В частности, вам понадобится:

      • Брус сечением 100х100, 100х150, 150х150, 150х200 или 200х200 мм для мауэрлата. Сечение бруса полностью зависит от ширины кладки дома и от конструкции крыши. В нашем случае при устройстве стандартной двускатной крыши будет достаточно бруса 100х150 мм.
      • Доски сечением 150х50 мм для стропил и ригелей. Сечение досок может быть меньше, если нагрузка на крышу небольшая (в зависимости от кровельного материала). Расчет количества досок для стропил делается таким образом, чтобы стропила можно было установить с одной стороны крыши с шагом 80-120 см. То есть если длина стены дома 4 метра, то потребуется 5 стропил с шагом обустройства 80 см.

      Видео: как правильно сделать крышу (пошаговая инструкция по строительству крыши своими руками).

      Важно: установка шага стропильных ног зависит от веса будущего кровельного материала. Чем он тяжелее, тем меньше должен быть шаг стропил.

      • Брус сечением 100х150 мм для стоек в каркасе крыши.
      • Гидроизоляция и пароизоляция для кровельного пирога.
      • Доски и брусья для обрешетки.
      • Электролобзик или болгарка с дисками по дереву.
      • Кронштейны, уголки, шпильки и винты/болты.

      Важно: ниже представлено подробное видео для полного понимания процесса работы.

      Техника работ

      Устройство мауэрлата

      Фото 1:

      Чтобы смонтировать крышу частного дома прочно и надежно, необходимо позаботиться о креплении мауэрлата – деревянной обшивки дома, выполняющей роль переходной граница от каменной до деревянной части здания. Исправить двумя способами:

      • Заполнение армирующего пояса по периметру здания и закрепление в нем строительных шпилек. Шаг шпилек должен быть от одного до полутора метров.
      • Заделка крепежных штифтов в последние ряды кладки дома.

      Важно: высота стоек над стеной должна быть равна высоте укладываемого бруса плюс 3 см. Такой расчет необходим для того, чтобы надежно закрепить мауэрлат с помощью гаек и болтов.

      Резка и установка стропил

      Фото 2:

      Система стропил крыши – самая сложная часть работы. Важно не только установить стропильные ноги, но и правильно их распилить. При малейшем перекосе будет «гулять» весь каркас крыши, что для кровли нехорошо. Итак, крыша своими руками будет возводиться проще и быстрее, если заранее вырезать из одного бруса шаблон стропила и формировать по нему все остальные.

      Для создания выкройки нужно сделать внутренний пропил в нижней части стропильной доски под прямым углом. Этим местом она будет упираться в мауэрлат. Срез делают не от самого края доски, а отступив от него 50 см. Это будут свесы крыши, защищающие стены дома от дождя. Разрез можно сделать с помощью штриховой выкройки или просто начертив на доске прямой угол.

      Теперь необходимо отрезать верхнюю кромку доски, чтобы стропильная система из двух параллельных ног могла стыковаться отрезанными кромками без пустот и зазоров. Для этого нужно поднять доску вверх, опереть ее на мауэрлат и поднять на нужный угол наклона. По центру плиты перекрытия к стропилам необходимо провести вертикальную линию. Это будет линия разреза доски. То есть вверху стропильной ноги у нас получается косой срез.

      Фото 3:

      Все вырезанные по шаблону стропильные ноги собираем на земле, надежно соединяя их в верхней части (коньке) скобами, стяжками и болтами.

      Важно: если длина стропил превышает 3 метра, то целесообразно дополнительно усилить систему ригелями – поперечными балками, которые закрепляются горизонтально по отношению к треугольнику стропил. Точка перекладины должна находиться в первой трети вершины треугольника.

      Монтаж стропильной системы начинают с двух крайних фронтонов. Их устанавливают, между ними натягивают контрольный шнур и выравнивают по нему весь каркас крыши. Все стропила крепятся к мауэрлату специальными уголками и скобами.

      Фото 4:

      Важно: можно дополнительно укрепить каркас специальными стойками, поддерживающими поперечины. А стойки, в свою очередь, следует установить на грядки (специальные широкие доски наподобие лыжи, которые снимут точечную нагрузку стоек на пол).

      Устройство обрешетки

      Продолжая тему «как построить крышу», стоит отметить, что следующим этапом будет монтаж обрешетки и строительство кровельного пирога. Как только будет готова стропильная система, необходимо уложить обрешетку, которая станет основой для всех остальных материалов пирога – паро- и гидроизоляции, а также для утеплителя и рубероида.

      Фото 5:

      Обрешетку на крышу можно монтировать из необрезной доски сечением 100х50 мм. При этом шаг досок полностью зависит от конечного кровельного материала. Чем он тяжелее, тем меньше должен быть шаг обрешетки. В целом чек обшивки составляет примерно 30 см.

      Важно: под обрешетку желательно предварительно уложить слой пароизоляции. Он защитит утеплитель от испарений, проникающих из помещений дома. Поверх пароизоляции уже укладываются доски обшивки.

      Теперь брус укладывают перпендикулярно дереву обрешетки с шагом, равным ширине плит или рулонов теплоизоляционного материала. Между ними укладывают утеплитель, надежно забивая его в имеющиеся пазы.

      Фото 6:

      Сверху все покрывается слоем гидроизоляционного материала и фиксируется другой перпендикулярной обрешеткой (в данном случае горизонтальной). И уже на него монтируется окончательный кровельный материал.

      Фото 7:

      В самом конце монтажа крыши на даче необходимо установить водосток. Его делают из разрезанных вдоль пластиковых труб, либо заранее покупают готовые дренажные элементы. Теперь осталось зашить выбранным материалом фронтоны крыши. Это может быть как дерево, так и камень.

      Проектирование крыши начинается с сбора нагрузок. Необходимо рассчитать общий вес одного квадратного метра всей конструкции крыши. Для этого необходимо сначала нарисовать чертежи кровли и рассчитать снеговую и ветровую нагрузку в зависимости от местности, где ведется строительство.

      Для того, чтобы правильно собрать груз, необходимо знать удельный вес всех материалов, которые используются для возведения кровли, от породы дерева до вида утеплителя и внешнего покрытия. Эти данные необходимы для правильного выбора шага стропильных ног. Чем больше нагрузка, тем меньше расстояние должно быть между стропилами.

      Максимально допустимое расстояние между стропилами не должно превышать 1200 мм. Оптимальное расстояние – один метр. Далее следует выбрать сечение бруска.

      Для расчета конструкции крыши существует специальный алгоритм множества формул, но все они предназначены только для анализа конструкции крупных промышленных зданий. Для частного строительства процесс выбора сечения можно упростить.

      Высота бруска рассчитывается исходя из максимальной длины стропильной ноги. 1/20 длины будет оптимальной высотой балки. А вот 1/3 от получившейся высоты – это и будет необходимая ширина бруса. В результате получается прочная система, способная выдерживать большие нагрузки.

      В деревянном доме верхний обвязочный брус для каркасного дома будет служить опорой для стропил. В кирпичном доме по верхнему краю кладки необходимо установить мауэрлат – горизонтальный мощный брус, который крепится к стене костылями.

      Крыша своими руками строится за несколько дней, если правильно спланировать весь процесс. На стыке двух разных материалов, например, кирпича и дерева, всегда следует делать гидроизоляцию. Инструкции по возведению крыши начинаются с правильной укладки несущих балок. Затем устанавливаются наклонные стропила под углом, который предусмотрен проектом.

      Для крепления стропил, в составе обрешетки устанавливаются скаты и обвязочные доски. Скрепление всех стропил в единую конструкцию делает деревянную крышу устойчивой. На этом этапе важно точно выровнять положение стропильных ног, они должны находиться в одной плоскости, строго в правильном проектном положении.

      После фиксации стропильных ног набивается обрешетка, представляющая собой ряд досок с определенным шагом, затем на них будет крепиться финишное покрытие. Если кровля предусмотрена из мягких материалов, то обшивка делается сплошного типа из фанерных листов. Во всех остальных случаях достаточно прибить элементы обрешетки на некотором расстоянии друг от друга.

      После этого укладываются защитные материалы (утеплитель и пароизоляция) и монтируется чистовая кровля. В некоторых случаях утепление производится внутри конструкции после монтажа кровельного материала. Стропильная крыша должна вентилироваться для обеспечения нормального микроклимата конструкций и их долговечности.

      Любую работу можно разделить на этапы. Итак, делаем крышу своими руками пошагово.

      Первый шаг. Рассчитайте крышу, соберите нагрузку, определите сечение бруса, его длину. В обязательном порядке необходимо внести все данные в ведомость расхода материалов.

      Второй шаг. Подготовьте весь необходимый инструмент, закупите материал, подготовьте место для хранения. Продумайте механизм подачи тяжелых конструкций на крышу. В день работы вам может понадобиться нанять подъемный кран.

      Шаг третий. Подготовьте поверхность к работе. Приступайте к установке мауэрлата, обвязочного бруса и стропильных ног. Внимательно проверьте проектное положение стропил. В конце рабочего дня убедитесь, что рабочая конструкция надежно закреплена.

      Четвертый шаг. Подача обрешеточных досок. Крепление обрешетки и укладка защитных материалов под крышу. На этом этапе предстоит выполнить большую работу по обрезке. Ножовкой работать сложно и долго, поэтому необходимо арендовать паркетник или электролобзик.

      Пятый шаг. Монтаж кровельного материала, проверка стыков. Здесь после выпускных монтажных работ короб можно подшить, чтобы исключить давление ветра со стороны стены под кровельной конструкцией.

      Двускатная ломаная крыша значительно улучшает функциональность чердачного помещения. Обычная двускатная крыша создает мертвое пространство с наклонной плоскостью, в котором нельзя стоять в полный рост.

      Двухскатная ломаная крыша расширяет пространство за счет особой конструкции изгиба наклонной плоскости. Таким образом получается полноценное внутреннее пространство, которое можно оборудовать под спальню.

      По чертежам такая крыша дома строится путем установки строго вертикальных стоек и горизонтальных затяжек, а по бокам импровизированного прямоугольника выстраиваются висячие и наслонные стропила. Чтобы обеспечить конструкции необходимую прочность, от балки перекрытия до середины наслонного стропила устанавливают подкосы.

      Все остальные работы выполняются так же, как описано выше. Основная сложность при возведении конструкции двускатной ломаной крыши заключается в том, чтобы правильно подобрать сечение бруса и установить все элементы согласно чертежу. В большинстве случаев в кровельный пирог добавляют утеплитель и пароизоляцию. Это сильно усложняет процесс установки. крыша стропильная, но без этих элементов делать мансардное помещение нет смысла.

      Для частного дома предпочтительно выбирать скатную крышу с уклоном более 2,5%. Самый простой вариант – скатная крыша, но она используется только на подсобных строениях. Конструкция персонажа представляет собой одну плоскую наклонную плоскость крыши, которая опирается на две боковые стены здания.

      Универсальной считается двускатная крыша, которая опирается на две наружные стены на одном уровне, а наклонные плоскости сводятся посередине в один коньковый узел. Торцевая часть такой крыши называется фронтоном и обычно заделывается тем же материалом, из которого построена несущая часть дома.

      Вальмовая крыша — четырехскатная крыша без фронтона. Со всех сторон здания кровля сводится от верхнего края стены вверх. Такая крыша лучше других приспособлена к восприятию ветровых и снеговых нагрузок, но ее довольно сложно сконструировать. Все узлы каркаса крыши должны быть построены с соблюдением сложных законов статики конструкций.

      Вальмовая крыша внешне примерно похожа на вальмовую, но главное ее отличие в том, что все четыре плоскости крыши имеют строго треугольную форму. В результате от центра здания наклонные плоскости расходятся в четыре стороны, образуя шатер.

      Ломаная или мансардная крыша представляет собой образование ломаных плоскостей крыши под тупым углом. В результате получается довольно объемное помещение мансардного типа, которое можно использовать как жилое.

      Все типы крыш имеют свои преимущества и недостатки. Одни выглядят лучше, но требуют значительных затрат на строительство, другие просты в возведении, но и внешне непрезентабельны. Выбор крыши обычно делается после определения площади снега и ветра. Важно согласовать тип кровли еще на этапе проектирования.

      Принципиально строительство крыши каркасного дома ничем не отличается от возведения крыши для другого типа здания. Единственный момент касается крепления стропильных ног к несущим конструкциям. Здесь вместо мауэрлата используется обвязочный брус.

      В остальном техника такая же. Для удобства строительства перед началом необходимо соорудить фальшпол или смонтировать полноценный деревянный пол. Установка стропил из подмостей неудобна и трудоемка.

      Для каркасного дома рекомендуется выбирать наименее массивную конструкцию крыши, чтобы она не создавала критического давления на несущие элементы. Не добавляйте кровельные приспособления, в том числе мансардные окна, если они заранее не предусмотрены в проекте.

      Крыша своими руками. Проект

      В зависимости от конструкции крыши следует выбирать количество материалов и сечение несущих балок. Для частного дома, особенно каркасного типа, наиболее эффектна двухскатная и двускатная ломаная крыша. Все остальные конструкции достаточно сложны и требуют большого количества подпорных элементов, значительно утяжеляющих всю крышу.

      Для каркасного дома в качестве покрытия лучше не использовать натуральную керамическую плитку. Помимо того, что он очень тяжелый, для монтажа потребуется плотно набить обрешетку. В результате придется дополнительно усиливать несущие стойки или уменьшать шаг между ними, что приведет к перерасходу материалов.

      Опорный брус используется для крепления стропил снизу. Опирать стропила на стену нецелесообразно, поэтому применяют дополнительную балку, воспринимающую наклонную нагрузку и передающую ее на несущие конструкции строго вертикально.

      В качестве опорного бруса следует использовать брус достаточно большого сечения. Он должен быть надежно закреплен на стене. В случае, когда крыша вместе с опорным брусом просто ляжет на стену, крышу может сдуть ветром. Несмотря на большой вес всей крыши, она может улететь при сильных порывах ветра.

      Время прочтения ≈ 10 минут

      Самый распространенный вариант в строительстве частных домов – двускатная крыша своими руками, от мауэрлата до конька. Ниже в этой статье вы найдете чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Также вы узнаете о том, какой высоты должен быть конек и как это зависит от функциональности чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

      Классическая двускатная крыша

      Какие бывают крыши?

      Основные виды крыш для частных домов

      Для того, чтобы наглядно представить, что такое двускатная крыша, посмотрите, какие еще варианты используются при строительстве частных домов. И это еще не все, а самые популярные это:

      1. — самый простой вариант покрытия для строительства в частном секторе. В основном используется для загородных домов и подсобных помещений.
      2. Фронтон – самый распространенный вариант для загородных домов. Несмотря на кажущуюся простоту, этот вид очень практичен и красив в исполнении.
      3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря своей обтекаемой форме.
      4. Полувальмовая – этот вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с концов конька.
      5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
      6. Сводчатый — редко используется для жилого строительства, хотя и не является исключением.

      Для прямоугольного дома площадью от 60 до 100 м2 наиболее подходящим можно назвать вариант с двумя скатами – он прост в исполнении и недорог в реализации. Кроме того, там можно обустроить не только мансарду, но и мансарду.

      Этапы строительства двускатной крыши

      Теперь разберемся, как построить двускатную кровельную систему в частном доме. В этом процессе есть несколько этапов, и мы рассмотрим каждый из них отдельно.

      Расчет стропильной системы с учетом действующих нагрузок

      Вы не можете использовать формулы для расчета, если в дальнейшем не будете делать крышу, а просто скачаете программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадете на страницу с меню — оно расположено в горизонтальной строке вверху.

      Основные действующие нагрузки:

      1. Снежный покров.
      2. Давление ветра.

      Помимо основных нагрузок, есть еще второстепенные или «по умолчанию», это:

      1. Вес кровельного материала.
      2. Изоляционный груз (если имеется).
      3. Собственный вес стропильной системы.

      Значения:

      • S — значение нагрузки в кг/м2.
      • µ — коэффициент, соответствующий углу наклона ската.
      • Sg — нормативная снеговая нагрузка в кг/м2.

      Наклон склона выражается в градусах и обозначается символом α (альфа). Для определения значения α нужно высоту Н разделить на половину пролета L. Ниже представлена ​​таблица с результатами определения основных уклонов.

      В случаях, когда:

      • α≤30⁰, µ = 1;
      • α≥60⁰, µ = 0;
      • 30°

      Распределение снеговых нагрузок в России

      На карте показаны восемь снежных регионов, и значение Sg для каждого рассчитывается в кПа, пересчитано в кг/м2:

      • I — 0,8 кПа = 80 кг/м2;
      • II — 1,2 кПа = 120 кг/м²;
      • III — 1,8 кПа = 180 кг/м²;
      • IV — 2,4 кПа = 240 кг/м²;
      • В — 3,2 кПа = 320 кг/м²;
      • VI — 4,0 кПа = 400 кг/м²;
      • VII — 4,8 кПа = 480 кг/м²;
      • VIII — 5,6 кПа = 560 кг/м².

      Для приведенной выше карты обязательным является приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А теперь сделаем пробный расчет для Иваново (это IV регион на карте), значение 240 кг/м².

      Значит: H / L = 2,5 / 3,5 = 0,714

      Согласно таблице α = 35⁰. Учитывая, что 30°

      Ветровые нагрузки

      На крутых крышах, где α>30°, скаты имеют большую парусность. На плоских крышах, где α

      Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта рассчитывается по формуле Wm = Wo * K * C.

      В этой формуле значение равно;

      • Wo — давление ветра;
      • К – коэффициент изменения ветрового давления по высоте;
      • С — аэродинамический коэффициент.

      Ветровые нагрузки на территории бывшего СССР

      Нормы ветрового давления по регионам

      Значение коэффициента

      Произведем условный платеж… Аэродинамический коэффициент С может быть от -8, когда ветер сдувает крышу до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, примем С = 0,8.

      В том же Ивановском районе берем дом, где h=6м (α=35⁰). Это район II, где Wo = 30 кг/м², коэффициент меньше 10, значит, К = 1,0. Следовательно: Wm = Wo * K * C = 30 * 1 * 0,8 = 24 кг/м².

      Вес крыши

      Вес крыши варьируется в зависимости от материала

      Масса всех составляющих

      Условный расчет для одного и того же дома для цементно-песчаной черепицы составит:

      А вот расчет для самого легкого кровельного материала, металлочерепицы :

      Рассчитываем стропильную систему

      В этом случае будем руководствоваться ГОСТ 24454-80 для хвойных пород.

      Ширина профиля (по толщине доски), В Высота сечения (по ширине доски), H
      16 75 100 125 150 — — — — —
      19 75 100 125 150 175 — — — —
      22 75 100 125 150 175 200 225 — —
      25 75 100 125 150 175 200 225 250 275
      32 75 100 125 150 175 200 225 250 275
      40 75 100 125 150 175 200 225 250 275
      44 75 100 125 150 175 200 225 250 275
      50 75 100 125 150 175 200 225 250 275
      60 75 100 125 150 175 200 225 250 275
      75 75 100 125 150 175 200 225 250 275
      100 — 100 125 150 175 200 225 250 275
      125 — — 125 150 175 200 225 250 —
      150 — — — 150 175 200 225 250 —
      175 — — — — 175 200 225 250 —
      200 — — — — — 200 225 250 —
      250 — — — — — — — 250 —

      Берем произвольную ширину сечения и определяем высоту:

      H ≥ 8,6 * Lmax * √ (Qr / (B * R изгиба)), где уклон α

      H ≥ 9,5 * Lmax * √ (Qr / (B * R изгиба)), где R изгиба e наклон α > 30°.

      Значения:

      • H — высота секции, см;
      • Lmax — наибольшая длина стропильной ноги, м;
      • Qr — распределенная нагрузка на метр стропильной ноги, кг/м пог.;
      • B- ширина секции, см.

      Для пиломатериалов хвойных пород R-изгиб:

      • I сорт — 140 кг/см²;
      • II сорт — 130 кг/см²;
      • III сорт — 85 кг/см².

      Теперь проверим, находится ли прогиб в пределах нормы, которая для всех материалов под нагрузкой не должна превышать значения L/200 (L — длина участка рабочей ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1,

      Значение:

    • Lmax — рабочая площадь ветви максимальной длины, м;
    • Б — ширина секции см;
    • H — высота сечения, см.

      • Рассчитываем на такой же дом в Иваново с учетом условий, где:

      • уклон α = 35⁰;
      • шаг стропил А=0,8 м;
      • рабочая площадь ноги Lmax = 2,8 м;
      • брус сосны 1 сорта R изгиба = 140 кг/см2;
      • цементно-песчаная черепица 50 кг/м2.

      В приведенной выше таблице мы подсчитали, что для таких материалов общая нагрузка составляет Q = 303 кг/м².

      1. рассчитываем нагрузку на погонный метр ноги: Qr = A * Q = 0,8 * 303 = 242 кг/мр.
      2. Возьмем доску толщиной 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax*√(Qr/B*Rben), так как уклон α>30°. В≥9,5*2,8*√(242/5*140) = 15,6 см. Ориентируясь по таблице, доска с ближайшим сечением будет 5×17,5 см.
      3. Проверяем выполнение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61

      В итоге получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

      Установка мауэрлата

      Мауэрлат на кирпичную стену

      Для самостоятельного возведения двускатной крыши не обойтись без мауэрлата, являющегося основой стропильной системы. Если речь идет о жилом доме, то для него обычно используется брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доску или брус монтируют на несущие стены и закрепляют анкерами. Если учесть, что мауэрлат выдержит всю стропильную систему с сопутствующими нагрузками, то его установка напрямую повлияет на механическую прочность всей крыши. Ниже представлено видео, показывающее, как монтируется мауэрлат на стены блок-хауса.

      Видео: Установка мауэрлата

      Сборка стропильной системы

      Стропильные ноги проще собирать на земле

      Такую конструкцию как стропила (2 ноги плюс доборные элементы) удобнее всего собирать на земле, т.к. на фото выше, а не на крышу, чтобы потом ее можно было поднять блоками или просто веревками, но это не обязательно. Выше вы могли узнать, как произвести расчеты такой системы с учетом всех нагрузок, поэтому вы уже знаете, какое сечение досок вам необходимо, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковый брус устанавливается только после установки крайних стропил.

      Система без навеса, в которой ножки крепятся с помощью разных креплений

      Системы навеса также имеют разные крепления.

      Выше вы видите две схемы с изображением стропильных систем без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее на само крепление. Это может быть стальной уголок (желательно армированный), коротыши, стягивающие доски, гвозди, шурупы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях будет одинаково плачевным. После установки боковых стропил закрепляют коньковый брус, проверяя каждую ногу вертикальным уровнем.

      Посмотрите видео, в котором объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы слышите или видите несоответствие вашим идеям, то это вполне нормально.

      Видео: Монтаж стропильной системы

      Кровля

      Монтаж керамической черепицы

      Дальнейшие работы по возведению стропильной системы зависят от того, что предусмотрено на чердаке и какой кровельный материал будет использоваться. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции не обойтись. Также определенную роль будет играть система отопления, а точнее наличие или отсутствие дымохода, а также вентиляция.

      В зависимости от выбора кровельного материала выполняется обшивка. То есть она может быть прерывистой, как на верхнем фото, или сплошной, если вы решили делать крышу из битумной черепицы. Также для крыш иногда предусматривается монтаж греющего кабеля от обледенения, причем монтировать его можно не только снаружи, но и изнутри, проложив под кровлей.

      Заключение

      Надеюсь, вы разобрались, как сделать двускатную крышу своими руками – самое главное правильные расчеты шага, сечения стропильных ног и уклона. Если вас интересуют отдельные моменты, такие как крепление мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы также можете ознакомиться на нашем сайте.

      При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Во-первых, это надежность. Хорошо справляется с ветровыми и снеговыми нагрузками. Во-вторых, он совместим с любым кровельным покрытием. Третий относительно недорогой. Четвертая – незамысловатый дизайн, который сложно испортить. В-пятых, это выглядит привлекательно. Все это, а также тот факт, что двускатная крыша строится своими руками без специальных знаний, определяет ее популярность.

      Собранная двускатная крыша своими руками готова к монтажу кровли

      Поэтапный монтаж двускатной крыши

      Как вы видели выше, стропильных систем очень много. Соответственно каждая сборка имеет свои особенности, но в целом порядок одинаков. Следует сказать об общем этапе: предварительной сушке и обработке древесины. Этот шаг обязателен, если вы купили свежий пиломатериал, а не просушенный.

      Использование необработанной древесины естественной влажности при строительстве кровли приведет к проблемам: балки погнутся, рассохнутся, изменится геометрия. Все это приведет к появлению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Устранение их является сложным и дорогостоящим мероприятием. Поэтому либо покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), либо покупайте материал через пару месяцев, складывайте в проветриваемые штабели. После этого обработать необходимыми пропитками (против грибкового поражения и для снижения горючести) и только после этого использовать при монтаже стропильной системы.

      Сухие пиломатериалы в вентилируемых штабелях. Для этого их укладывают короткими отрезками досок. Их размещают в метре от краев и далее через каждый метр. Под днище обязательно установить проставки

      Об основных этапах сборки, о том, как сделать двускатную крышу своими руками, мы расскажем в этом разделе.

      Мауэрлат

      Сборка стропильной системы двускатной крыши начинается с установки мауэрлата. Он должен располагаться строго горизонтально, поэтому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости выравнивается цементным раствором. Продолжать работу можно после того, как раствор наберет 50% прочности.

      В зависимости от системы это брус сечением 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль играет верхний венец. Если стены выполнены из легких строительных блоков – пенобетона или газобетона и других – их жесткости недостаточно для перераспределения нагрузки. В этом случае поверх последнего ряда кладки делается железобетонный пояс, в который заделываются закладные элементы крепления — проволока или шпильки. Затем на них кладут брусок или доску.

      Существует несколько способов соединения стен и мауэрлата:

      • В кладке (в железобетонном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). Затем в плате в необходимых местах проделываются отверстия, в которые продевается провод. Затем она скручивается и изгибается.
      • В стену замуровывают шпильки диаметром не менее 12 мм. Под них в мауэрлате делаются отверстия, вставляется брус/доска) и стягиваются гайками с широкими шайбами.
      • Выровняв брус или доску по внешнему или внутреннему краю стены, возьмите сверло диаметром 12 мм и проделайте отверстия под анкерные болты. Их (такого же диаметра 12 мм) забивают в саму шляпку, затем затягивают гаечным ключом.

      Расстояние между штырями (проволокой) не должно быть более 120 см. На стену (пояс) под мауэрлат необходимо установить отсечную гидроизоляцию. Это может быть рулонный рубероид или гидроизоляционный материал в два слоя, можно промазать битумной мастикой.

      Монтаж стропил

      Существует более десятка типов стропильных систем двускатной крыши. Прежде всего, вам нужно выбрать, как будет выглядеть ваш. Далее, чтобы было легче работать, из тонких досок изготавливается шаблон для всех вырезов, вырезов и прочих подобных деталей. Для этого может понадобиться собрать первую форму на крыше, а затем сделать шаблоны уже готовой.

      Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крышу. В этом случае удобно, если проложены потолочные балки и, по возможности, черновой настил мансарды или мансарды.

      В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всеми требуемыми подкосами и подкосами. Необходимое количество ферм собирается сразу. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

      С одной стороны удобно — работать на земле легче, скорость сборки высокая, точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы может быть сложно, особенно для больших зданий. Чтобы это было проще, устанавливаются две наклонные доски, которые одним концом упираются в землю, а другой немного торчит над стеной. К этому «подъемнику» приближают фермы, по одной устанавливают внизу, привязывают веревки и протягивают по доскам на крышу. При отсутствии лебедки или крана это самый приемлемый способ.

      Сборка стропил требует определенных знаний: как и в каком порядке их монтировать, как размечать и делать пропилы. Смотрите видео по сборке одной из схем с передней бабкой.

      Порядок сборки стропильной системы

      Все, двускатная крыша собрана своими руками и готова к монтажу кровельного материала.

      Сам процесс установки стропил вызывает достаточно вопросов, но способов много и рассказать обо всех невозможно. Смотрите один из них на видео. Система большая и по частям поднималась на крышу, а там уже собиралась в единую конструкцию. Это удобно для больших домов.

      Особенности монтажа стропильной системы деревянного дома

      Отличие деревянных домов в том, что каркас дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы жестко скреплены, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепятся стропила к верхнему венцу и к прогонам, если они есть (см. фото).

      Для того, чтобы стропило свободно перемещалось при усадке, его длинная часть закрепляется строго параллельно его краю, а опора ставится строго перпендикулярно. При необходимости для него вырезается площадка. Отметьте насадку так, чтобы крюк находился в самом нижнем положении или рядом с ним. Крепится на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж осуществляется на бревно, чтобы стропильная нога не скользила по нему, в нижней части вырезают полукруглое отверстие, на которое она будет опираться.

      Такой крепеж продается на любом строительном рынке, называется «скользкий». О том, как крепить горку к брусу, смотрите в видео.

      Видео по сборке и монтажу стропильной системы двускатной крыши

      Построить двускатную крышу своими руками непросто: много тонкостей и нюансов, есть разные способы крепления, наращивания. Описывать словами их работу неблагодарно. Это лучшее время, чтобы увидеть. Ниже мы предлагаем вам подборку видеороликов, которые могут быть вам полезны.

      Видеоотчет о том, как делали двускатную крышу

      Рассказ хозяина дома об этапах строительства. Есть несколько интересных технических моментов, которые могут оказаться полезными.

      Два типа соединения стропил: жесткое и скользящее

      Видео о двух самых проблемных типах соединения.

      Как определить угол наклона стропил

      Полный видео отчет по сборке стропильной системы

      Этот фильм длится чуть меньше часа, но весь процесс показан от начала до конца с большим количеством деталей. Крыша надевается, а при установке на постройки другого типа (кроме деревянных домов) разницы нет.

      Детали ремонта фермы крыши — Жилищное строительство MiTek

      Ищи:
      Типы просмотра

      ДЕТАЛИ ДЛЯ РЕМОНТА ФЕРМЫ КРЫШИ

      БИБЛИОТЕКА PDF

      MII-ATTIC_ACCESS

      Деталь расстояния между фермами доступа на чердак шириной 2’-1 ½”

      MII-ATTIC_ACCESS Детали расстояния между фермами для доступа к чердаку шириной 2 фута-1 ½ дюйма

      Скачать

      MII-PADBC

      Стандартная ремонтная деталь для нижнего пояса колодки

      MII-PADBC Стандартная ремонтная деталь нижнего пояса колодки

      Скачать

      MII-REMOVE OVERHANG

      Деталь удаления выступа

      MII-УДАЛИТЬ ВЫСТУПЛЕНИЕ Деталь удаления свеса

      Скачать

      MII-REP01A1

      Стандартная деталь для ремонта сломанных поясов, перемычек и поврежденных или отсутствующих накладок для сращивания поясов

      MII-REP01A1 Стандартная деталь для ремонта оборванных поясов, перемычек и поврежденных или отсутствующих накладок для сращивания поясов

      Скачать

      MII-REP01A2

      Стандартная деталь для ремонта сломанных поясов, стенок и поврежденных или отсутствующих накладок для сращивания поясов (элементы 2×3)

      MII-REP01A2 Детали стандартного ремонта для сломанных поясов, стенок и поврежденных или отсутствующих накладок для сращивания поясов (элементы 2×3)

      Скачать

      MII-REP10

      Стандартная ремонтная деталь для добавления пояса фальш-дна

      MII-REP10 Стандартная ремонтная деталь для добавления пояса фальшпола

      Скачать

      MII-REP11

      Стандартная ремонтная деталь для верхнего пояса прокладки, чтобы соответствовать плоскости крыши (минимум 2-1/2 дюйма)

      MII-REP11 Стандартная ремонтная деталь для накладки верхнего пояса в соответствии с плоскостью крыши (минимум 2-1/2 дюйма)

      Скачать

      MII-REP11A

      Стандартная ремонтная деталь для верхнего пояса накладки, соответствующей плоскости крыши (от 5-1/2″ до 9-1/4″)

      МИИ-РЕП11А Стандартная ремонтная деталь для верхнего пояса прокладки, соответствующей плоскости крыши (от 5-1/2″ до 9-1/4″)

      Скачать

      MII-REP11B

      Стандартная ремонтная деталь для верхнего пояса прокладки, чтобы соответствовать плоскости крыши (максимум 2-1/2 дюйма)

      МИИ-РЕП11Б Стандартная ремонтная деталь для накладки верхнего пояса в соответствии с плоскостью крыши (максимум 2-1/2 дюйма)

      Скачать

      MII-REP13A

      Стандартная деталь для ремонта свесов, покрытых коркой

      МИИ-РЕП13А Стандартная деталь для ремонта выступов, покрытых паршой

      Скачать

      MII-REP13B

      Стандартная ремонтная деталь для замены сломанного выступа

      МИИ-РЕП13Б Стандартная ремонтная деталь для замены сломанного свеса

      Скачать

      MII-REP15

      Стандартная ремонтная деталь для замены отсутствующей стойки на ферме фронтона

      MII-REP15 Стандартная ремонтная деталь для замены отсутствующей шпильки на ферме фронтона

      Скачать

      MII-REP15A

      Стандартная деталь для ремонта поврежденных или отсутствующих пластин на стойке фронтона

      МИИ-РЕП15А Стандартная деталь для ремонта поврежденных или отсутствующих пластин на стойке фронтона

      Скачать

      MII-REP16

      Стандартная ремонтная деталь для сломанной стойки на ферме фронтона

      MII-REP16 Стандартная ремонтная деталь сломанной шпильки на двускатной ферме

      Скачать

      MII-REP17

      Стандартная ремонтная деталь для сломанного пояса фронтонной фермы

      MII-REP17 Стандартная ремонтная деталь для сломанного пояса на двускатной ферме

      Скачать

      MII-REP18

      Стандартная ремонтная деталь для удаления центральной стойки на ферме фронтона

      MII-REP18 Стандартная ремонтная деталь для удаления центральной стойки на ферме фронтона

      Скачать

      MII-REP19

      Стандартная ремонтная деталь для выреза 2×6 верхнего пояса фронтонной фермы

      MII-REP19 Стандартная ремонтная деталь на вырез 2×6 верхнего пояса фронтонной фермы

      Скачать

      MII-REP19A

      Стандартная ремонтная деталь для выреза 2×4 верхнего пояса фронтонной фермы

      МИИ-РЕП19А Стандартная ремонтная деталь на вырез 2×4 верхнего пояса фронтонной фермы

      Скачать

      MII-REP20

      Стандартная ремонтная деталь для (повторного) перемещения внутреннего вертикального элемента

      МИИ-РЕП20 Стандартная ремонтная деталь для (удаления) перемещения внутреннего вертикального элемента

      Скачать

      MII-REP21

      Стандартная ремонтная деталь для разрыва внутренней вертикальной балки

      МИИ-РЕП21 Стандартная ремонтная деталь для разрыва внутренней вертикальной балки

      Скачать

      MII-REP22

      Стандартная деталь для ремонта пиломатериала, расщепленного при забивании гвоздей

      МИИ-РЕП22 Стандартная ремонтная деталь для пиломатериала, расколотого от забивания гвоздей

      Скачать

      MII-REP23

      Стандартная ремонтная деталь, позволяющая снять часть нижнего пояса развальцовочной фермы

      МИИ-РЕП23 Стандартная ремонтная деталь, позволяющая снять секцию нижнего пояса развальцовочной фермы

      Скачать

      MII-WEB-PLATE

      Стандартная деталь для ремонта отсутствующей пластины

      MII-WEB-ПЛАСТИНА Стандартная деталь для ремонта отсутствующей пластины

      Скачать

      Что такое двускатная крыша?

      Evannovostro/Shutterstock

      Сальма Ахмед/28 июня 2022 г. , 8:41 утра по восточному поясному времени

      Одним из вариантов, который следует учитывать при добавлении крыши к вашему дому, является двускатная крыша. Что такое двускатная крыша? Ну, это тип крыши, которую ваши дети рисуют, когда рисуют дом. Теперь вы, наверное, помните, что видели его на домах ваших соседей. Для более профессионального определения Civiconcepts описывает двускатную крышу как имеющую два ската, которые спускаются к концу крыши, а верхняя часть, где они встречаются, называется коньком крыши. К тому времени вы заметите треугольную форму из-за направления и положения двух склонов, и эту треугольную часть мы называем фронтоном. Легко, верно?

      Следует упомянуть исторический контекст двускатных крыш — историческим фактам нельзя отказать! Dream Civil упоминает, что мы можем благодарить греческую цивилизацию за изобретение двускатных крыш; если вам интересно, где их использовали греки, мы можем сказать вам, что они строили их поверх своих храмов.

      Важный вопрос, который нужно задать сейчас: стоит ли покупать дом с двускатной крышей? Анги разделяет совет Эрика Гонсалеса, президента компании Regions Commercial Roofing. «Владельцы недвижимости должны учитывать свое географическое положение, а также рекомендации уважаемого подрядчика при принятии решения о покупке недвижимости с двускатной крышей», — пояснил он.

      Преимущества двускатных крыш

      Trong Nguyen/Shutterstock

      Мы упомянем преимущества владения домом с двускатной крышей наряду с недостатками. Это поможет вам ответить на наш предыдущий вопрос и даст больше информации о том, что упомянул эксперт по крышам Эрик Гонсалес.

      Согласно Civiconcepts, одним из важных преимуществ двускатных крыш является то, что они считаются системой отвода воды. Это из-за склонов, которые позволяют легче избавиться от воды и снега без особых усилий. Анги также упоминает, как этот автоматический дренаж на самом деле продлит срок службы вашей крыши, поскольку он помогает вам избежать любого ущерба, который может быть вызван дождем или снегом, оставленным на крыше слишком долго.

      Двускатные крыши имеют два дополнительных преимущества, которые на самом деле связаны друг с другом. Во-первых, простота двускатных крыш. Согласно Dream Civil, эти крыши выигрывают у других типов, когда дело доходит до процесса строительства. Почему? Двускатные крыши имеют простую конструкцию, поэтому строить их легче, чем другие виды. Второе преимущество заключается в том, что этот стиль крыши — ваш лучший выбор, если у вас небольшой бюджет. Анги соглашается с нами; они отмечают, что, поскольку у них более простой процесс строительства, чем у других типов крыш, это делает их более доступными.

      Дополнительные преимущества для домовладельцев

      Maxshot.Pl/Shutterstock

      Вы, наверное, уже можете сказать, что преимущества двускатных крыш в основном заключаются в их конструкции. Компания Diversified Roofing поделилась еще одним профессионалом, описав, что два ската, которые у них есть, предоставляют вам дополнительное пространство; Предлагают использовать это пространство для создания чердака или кладовки. Анги также приводит пример того, как можно использовать это пространство, предлагая хранить в нем праздничные украшения; теперь у вас может быть место для вашей елки в межсезонье. IKO, с другой стороны, предлагает использовать его для создания дополнительной спальни или игровой площадки для ваших детей — просто убедитесь, что они рядом, пока они там.

      Двускатные крыши также обеспечивают отличную вентиляцию. Анги объясняет, как чердаки под двускатными крышами добавляют коньковые вентиляционные отверстия; они определяют их как вентиляционные отверстия с конструкцией, которая дает вам возможность контролировать температуру внутри вашего дома. Как именно этим вентиляционным отверстиям удается это сделать? Анги добавляет, что если вы получили квалифицированную помощь в установке вентиляционных отверстий, которые подходят для вашей двускатной крыши, то это позволит вашему чердаку избавляться от горячего воздуха летом — на наш взгляд, большое преимущество. Как насчет зимы? Тогда вентиляционные отверстия будут удерживать этот горячий воздух внутри дома, чтобы согреть вашу семью — беспроигрышная ситуация.

      Недостатки двускатных крыш

      Джейсон Финн/Shutterstock

      Возвращаясь к словам Эрика Гонсалеса о вашем регионе (через Анги), мы расскажем вам, почему он дал именно этот совет. Самый заметный и опасный недостаток двускатных крыш разбивает Civil Jungle, который соглашается с Гонсалесом. Они утверждают, что вам не следует выбирать двускатную крышу для своего дома, если в вашем географическом положении ураганы и сильные ветры, так как двускатная крыша не будет такой устойчивой, как вы надеетесь.

      Парадокс заключается в том, что как конструкция двускатной крыши способствует ее преимуществам, так и ее недостаткам. В продуктах Long Home упоминается, что верхняя часть, где встречаются склоны, благодаря своей структуре работает как магнит для ветра. К сожалению, вы обнаружите, что ваша крыша отслаивается, если она сталкивается с постоянным давлением ветра в этом районе. Если это происходит регулярно, то лучше выбрать другой тип кровли.

      Еще одна афера противоречит тому факту, что двускатные крыши рентабельны: Long Home Products добавляет, что если в вашем районе действительно сильный ветер, то деньги, которые вы сэкономили при строительстве двускатной крыши, будут потрачены на периодическое техническое обслуживание для устранения повреждений, вызванных этим. погода. Конечно, можно время от времени проводить техническое обслуживание, но с двускатными крышами вам придется делать гораздо больше, чем требуется для других типов крыш. Поэтому это определенно мошенник в наших глазах.

      Дополнительные недостатки, которые следует учитывать

      Radovan1/Shutterstock

      Хотя мы говорили, что двускатную крышу обычно легко построить, IKO утверждает, что наличие двускатной крыши усложняет процесс строительства самого дома. Это связано с тем, что строители должны сделать стены разной и определенной высоты, чтобы поддерживать особую конструкцию двускатных крыш. Эта поддержка и особый процесс строительства заставили Civiconcepts подчеркнуть, что двускатные крыши должны быть построены профессиональным архитектором. Если процесс создания каркаса не выполнен должным образом или использовались неправильные материалы, вы рискуете обрушить двускатную крышу; это может быть связано с непрофессиональной установкой.

      К сожалению, наличие чердака также связано с еще одним недостатком, и опять же из-за дизайна. В то время как Long Home Products предлагает использовать чердак в качестве офиса или небольшой квартиры, которую вы сдаете в аренду, они упоминают, что вы не сможете использовать всю площадь. Это связано с наклонами двускатных крыш, из-за которых у вас может возникнуть ощущение, что вы живете в пещере; мы уверены, что это нежелательное чувство. Также неприятно постоянно биться головой о стены на чердаке всякий раз, когда пытаешься передвигаться.

      Два типа двускатных крыш

      Canetti/Shutterstock

      Двускатные крыши предлагают широкий выбор конструкций, поскольку они бывают разных типов. Согласно JTC, одним из таких типов является коробчатая двускатная крыша. Треугольная форма, о которой мы упоминали ранее, тоже подходит сюда, но они описывают ее как расширенную часть дома, существующую с обоих концов.

      Decoist дает нам несколько причин рассмотреть коробчатую двускатную крышу; Они объясняют, что его преимущества заключаются в том, что благодаря треугольной пристройке ваш дом выглядит длиннее, чем он есть на самом деле. Это также помогает вам иметь больше внутреннего пространства, что может расширить ваши возможности использования пространства, также известного как чердак.

      IKO также обсуждает другой тип двускатной крыши, называемый крестообразной двускатной крышей, который состоит из двух двускатных крыш, которые сходятся под прямым углом друг к другу. JTC добавляет, что этот тип крыши влияет на обычно простую конструкцию двускатных крыш. Это связано с тем, что крестообразные двускатные крыши, как известно, более сложны, и поэтому они также усложняют планировку и конструкцию дома; это делается для того, чтобы соответствовать требуемой структуре этого типа. Преимуществом здесь является дополнительное пространство, которое вы получите; больше двускатных крыш означает больше внутреннего пространства. Это также равняется большему количеству отдельных крыльев, которые можно добавить к дому, например, к гаражу.

      Дополнительные виды двускатных крыш

      Jeremy Clark/Shutterstock

      Еще один тип крыши упоминается DigsDigs, и это передняя двускатная крыша, которая всегда размещается в передней части дома — отсюда и название. Иногда его называют фальшфронтоном; это происходит, когда он используется только для декора, а не как настоящая крыша. Civiconcepts добавляет, что обычно входная дверь дома находится прямо под этим фронтоном. Вот почему Decoist рекомендует использовать это в своих интересах, добавляя различные конструкции под крышу; например, из кирпича. Они также упоминают, что вы можете сделать его приятным цветом. Эти две рекомендации заставят ваше крыльцо произвести впечатление на прохожих или посетителей.

      Наш следующий тип крыши представлен компанией Civiconcepts, это голландская двускатная крыша. Этот тип — ваш лучший выбор, если вы разрываетесь между строительством двускатной или вальмовой крыши, потому что, как описывают Civiconcepts, голландская двускатная крыша представляет собой комбинацию обоих. Таким образом, вы можете построить вальмовую крышу, а затем передумать и добавить поверх нее двускатную крышу, создав этот тип.

      По данным Dream Civil, главное преимущество голландской двускатной крыши заключается в том, что она значительно улучшает эстетику вашего дома и делает его внешний вид более привлекательным. Они также упоминают, как это дает вам больше места для использования, потому что это, по сути, две крыши, соединенные вместе.

      рекомендуемые

      Двускатная крыша своими руками: простая пошаговая инструкция. Как сделать крышу дома своими руками

      Крыша является одним из основных элементов в строительстве дома. К его проектированию и строительству следует подходить ответственно, не допуская малейших ошибок. Недаром кровельщики входят в число самых высокооплачиваемых мастеров, ведь от качества их работы зависит срок службы и надежность кровли.

      В этой статье мы ответим на вопрос: как построить крышу дома своими руками.

      Выбор проекта

      Выбрать проект крыши сложно, так как существует множество вариантов классической конструкции. Каждый из них имеет ряд преимуществ. Чаще всего выбор падает на бюджетный и удобный в эксплуатации вариант двускатной крыши.

      Расчет основных параметров

      На этапе проектирования рассчитываются все параметры, необходимые для возведения конструкции.

      Все показатели обязательно должны соответствовать климату региона, материалу, использованному для стен строения, а также мелким архитектурным нюансам.


      Рассчитываются следующие параметры:

      • расчет стропильных и наклонных ног производится по общим требованиям, за исключением сложных крыш;
      • расстояние между стропилами определяется так, чтобы было удобно укладывать теплоизоляцию;
      • для каркаса, балок и досок часто используются универсальные размеры. Например, для мауэрлата – детали сечением 15х15 см, для затяжек 5х15 см;
      • высота стропильных ног рассчитывается с учетом толщины утеплителя. Также между теплоизолятором и пароизоляционной пленкой необходимо оставлять расстояние 30-40 мм;
      • правильный уклон крыши 40-45 градусов; при строительстве скатной крыши своими руками уклон должен быть 25-30 градусов.

      При выполнении расчетов следует указывать некоторые параметры — вес деревянных деталей, расчет паро- и гидроизоляции, определение второстепенных нагрузок. Расчет всех показателей осуществляется по формулам, размещенным в Интернете.

      Подбор материалов

      Для частного дома стропильная система строится из деревянного бруса, а все дополнительные детали из досок. Используемые материалы должны быть качественными без признаков гниения, деформации и т. д. Это может привести к малому сроку службы и низкой надежности конструкции.

      Выбор материалов предполагает учет таких особенностей:

      • Выбор утеплителя осуществляется исходя из климатических условий региона, а также от того, будет ли мансарда использоваться как жилое помещение.
      • теплоизолятор должен быть качественным — не впитывать влагу и не гнить. Сегодня наиболее распространены минераловатные плиты и пенополиуретан;
        • Паро- и гидроизоляционные пленки
      • служат преградой для влаги и конденсата в помещении. При покупке материалов следует внимательно изучить характеристики, особенно срок службы материала;
        • Закупается
      • наружных кровельных покрытий с учетом уклона ската, количества осадков. Популярны – профнастил, керамическая плитка. Для каждой крыши подбор осуществляется индивидуально, так как уклон скатов разный.

      На самом деле ответ на вопрос — как сделать крышу дома своими руками, прост. Главное, сделать правильный выбор материалов, которые должны соответствовать эксплуатационным характеристикам, а также составить грамотный чертеж с точными расчетами.

      элементы крыши

      Каждая крыша имеет основу, состоящую из определенных элементов. На схеме крыши дома своими руками хорошо видны все детали и их правильное размещение.

      В зависимости от выбранного типа кровли меняется наименование элементов, но есть перечень основных для всех видов:

      • Мауэрлат — брус, укладываемый по периметру стен кровли структурирует и выступает в качестве опоры для остальных элементов;
      • Стропила, образующие каркас крыши необходимой формы. Их делают из брусков, расположенных на равном расстоянии друг от друга.
      • Скейт — зона, в которой соединяются склоны. В односкатных крышах конек не нужен.
      • Обшивка – монтируется из досок, служащих основанием для укладки утеплителя и крепления наружной обшивки кровли.


      Основы изоляции

      При утеплении крыши дома необходимо самостоятельно учесть все детали – от материалов до монтажа. Для сохранения тепла в помещении укладывают плиты из минеральной ваты, которые имеют длительный срок эксплуатации.

      Работа с нагревателями включает следующие этапы:

      • Минеральная вата должна быть не толще 4 сантиметров, чем высота стропильных ног. В противном случае вам придется дополнительно набивать планки на всю опору, чтобы добиться равной высоты. Это необходимо для защиты от скопления конденсата.
      • Материал для теплоизоляции укладывается очень плотно между стропилами, а оставшиеся проемы заполняются монтажной пеной.

      Заключение

      Прежде чем приступить к проектированию и строительству кровли, внимательно подойдите к подбору всех материалов, ознакомьтесь с техническими характеристиками, учитывайте климат региона. Чтобы иметь представление о готовом результате, посмотрите фото крыши дома, сделанной своими руками.


      Правильный расчет всех показателей позволит создать качественную кровлю, которая прослужит долгие годы.

      Do-it-yourself photo of the roof of the house

      При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Во-первых, это надежно. Хорошо справляется с ветровыми и снеговыми нагрузками. Второй – совместим с любым кровельным покрытием. Третий относительно недорогой. Четвертая — простой дизайн, который сложно испортить. В-пятых, это выглядит привлекательно. Все это, а также то, что двускатная крыша своими руками строится без особых знаний, обуславливает ее популярность.

      Сборная двускатная крыша своими руками, готовая к монтажу кровли

      Пошаговый монтаж двускатной крыши

      Как вы видели выше, стропильных систем очень много. Соответственно при сборке у каждого свои особенности, но в целом порядок одинаков. Необходимо сказать об общем этапе: предварительной сушке и обработке древесины. Этот шаг обязателен, если вы купили свежий пиломатериал, а не просушенный.

      Использование в конструкции кровли необработанной древесины естественной влажности приведет к проблемам: балки будут гнуться, рассыхаться, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение является сложным и дорогостоящим мероприятием. Поэтому либо покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), либо закупайте материал на пару месяцев вперед, складывайте в проветриваемые штабели. После этого обработать необходимыми пропитками (от грибкового поражения и для снижения горючести) и только после этого использовать при монтаже стропильной системы.

      Древесина должна сушиться в вентилируемых штабелях. Для этого их укладывают на короткие куски досок. Их размещают в метре от краев и далее через метр. Под днище необходимо установить распорки

      Об основных этапах сборки, о том, как сделать двускатную крышу своими руками, мы поговорим в этом разделе.

      Мауэрлат

      Сборка стропильной системы двускатной крыши начинается с установки мауэрлата. Он должен быть установлен строго горизонтально, поэтому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости выравнивается цементным раствором. Продолжать работу можно после того, как раствор наберет 50% крепости.

      В зависимости от системы это брус сечением 150*150 мм или доска размерами 50*150 мм. Он пристроен к верхнему ряду каменных стен. Если дом деревянный, его роль играет верхний венец. Если стены выполнены из легких строительных блоков — пенобетона или газобетона и других — их жесткости недостаточно для перераспределения нагрузки. В этом случае над последним рядом кладки делается железобетонный пояс, в который заделываются закладные элементы крепления — проволока или шпильки. Затем на них монтируется брус или доска.

      Существует несколько способов соединения стен и мауэрлата:

      • В кладке (в железобетонном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). Затем в плате в необходимых местах проделываются отверстия, в которые продевается провод. Затем она скручивается и изгибается.
      • В стену замуровываются шпильки диаметром не менее 12 мм. Под них в мауэрлате делают отверстия, укладывают брус/доску) и стягивают гайками с широкими шайбами.
      • Выравнивая брус или доску по внешнему или внутреннему краю стены, возьмите сверло диаметром 12 мм, сделайте отверстия под анкерные болты. Они (того же диаметра 12 мм) забиваются до самой шляпки, затем затягиваются ключом.

      Расстояние между шпильками (проволокой) не должно быть более 120 см. Отрезную гидроизоляцию необходимо укладывать на стену (пояс) под мауэрлат. Это может быть рулонный рубероид или гидроизоляция в два слоя, можно промазать битумной мастикой.

      Монтаж стропил

      Существует более десятка типов стропильных систем двускатной крыши. Прежде всего, вам нужно выбрать, как будет выглядеть ваш. Далее, чтобы было легче работать, из тонких досок изготавливается шаблон для всех вырезов, вырезов и прочих подобных деталей. Для этого может понадобиться собрать первую форму на крыше, а затем сделать шаблоны готовой.

      Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если проложены балки перекрытия и, по возможности, черновой настил мансарды или мансарды.

      В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжек и стропильных ног со всеми требуемыми подкосами, стойками. Необходимое количество ферм собирается сразу. Затем их поднимают на крышу, ставят там вертикально и крепят к мауэрлату.

      С одной стороны это удобно — работать на земле легче, скорость сборки высокая, точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднять готовые фермы может быть сложно, особенно для больших зданий. Чтобы это было проще, устанавливаются две наклонные доски, которые одним концом упираются в землю, а другой немного торчит над стеной. К этому «подъемнику» приближают фермы, одну за другой устанавливают внизу, привязывают веревки и протягивают по доскам на крышу. При отсутствии лебедки или крана это самый приемлемый способ.

      Сборка стропил требует определенных знаний: как и в каком порядке их монтировать, как размечать и делать пропилы. Смотрите видео по сборке одной из схем с бабкой.

      Порядок сборки стропильной системы

      Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

      Сам процесс установки стропил вызывает достаточно вопросов, но способов много и рассказать обо всех невозможно. Смотрите один из них на видео. Система большая и по частям поднималась на крышу, а там уже собиралась в единую конструкцию. Это удобно для больших домов.

      Особенности монтажа стропильной системы деревянного дома

      Отличие деревянных домов в том, что каркас дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закреплены жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которые в этом случае крепят стропила к верхнему венцу и к прогонам, если они есть (см. фото).

      Для того чтобы стропило могло свободно двигаться при усадке, его длинная часть закрепляется строго параллельно его краю, а опора ставится строго перпендикулярно. При необходимости под него вырезается площадка. Отметьте крепление так, чтобы крюк находился в самом нижнем положении или рядом с ним. Крепятся они на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не скользила по нему, в нижней части вырезают полукруглое отверстие, на которое она будет опираться.

      Такой крепеж продается на любом строительном рынке, называется «скользкий». Как прикрепить скользяк к брусу, смотрите в видео.

      Видео по сборке и установке стропильной системы двускатной крыши

      Строительство двускатной крыши своими руками дело непростое: много тонкостей и нюансов, есть разные способы крепления, наращивания. Описывать их словами — дело неблагодарное. Это тот случай, когда лучше видеть. Ниже представлена ​​подборка видеороликов, которые могут быть вам полезны.

      Видеоотчет о том, как делается двускатная крыша

      Рассказ хозяина дома об этапах строительства. Есть интересные технические моменты, которые могут оказаться полезными.

      Два вида соединения стропил: жесткое и скользящее

      Видео о двух самых проблемных видах соединения.

      Как определить угол наклона стропил

      Полный видеоотчет по сборке стропильной системы

      Этот фильм длится чуть меньше часа, но весь процесс показан от начала до конца с большим количеством деталей. Крыша ставится на , а при установке на постройки другого типа (кроме деревянных домов) разницы нет.

      Одной из самых простых кровельных конструкций по праву считается двускатная крыша, к тому же она прекрасно защищает от снегопадов, проливных дождей и резких порывов ветра. Сделать такую ​​двускатную крышу можно самостоятельно.


      Строительство двускатной крыши не требует от вас особых навыков, но есть несколько ключевых моментов, которые следует учитывать. Рекомендации по используемым материалам приведены в таблицах ниже.

      Итак, что нужно знать, чтобы самостоятельно построить надежную конструкцию двускатной крыши? Естественно, начинать нужно с опоры, на которую будет опираться вся конструкция.

      Мауэрлат

      Мауэрлат представляет собой деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является основой крыши и уже на него опираются стропила.

      Стропила

      Стропила или стропильные ноги представляют собой наклонные балки, соединяющие мауэрлат с коньковым брусом. Коньковый брус нужен для соединения обеих половин крыши в единую конструкцию при помощи стропил.

      Для конька рекомендуется выбирать брус из прочных пород дерева, так как он связывает конструкцию в единое целое и влияет на ее надежность. Чтобы вода уменьшала вредное воздействие осадков на стены дома, стропила делают более длинными с помощью дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

      Угол наклона двускатной крыши рекомендуется составлять 30 градусов. Такой скат одновременно снижает вероятность попадания снега на крышу и надежно защищает от сильных порывов ветра.

      Порог

      Рейка – элемент кровли из дерева. Его основная задача – обеспечить дополнительную надежность конька крыши. Он служит вертикальной опорой, поэтому для него рекомендуется выбирать брус из прочных пород дерева и достаточно большого диаметра.

      Затяжки

      Затяжки — поперечная балка, служащая для усиления мауэрлата и предотвращения сбивания продольными нагрузками всей конструкции крыши вместе с несущими стенами.

      Стойки

      Задача стоек – предотвратить провисание стропил. Они представляют собой дополнительные вертикально установленные брусья. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

      Чтобы конструкция двускатной крыши не подвергалась диагональной деформации, ее дополняют балками, идущими от стоек к затяжкам. Оптимальным углом соединения здесь будет 45 градусов.

      Обшивка двухскатной крыши

      Последний этап строительства двускатной крыши – обрешетка. Делается просто: поверх стропил укладываются узкие продольные брусья или рейки. Расстояние между рейками рекомендуется делать небольшим, что снизит риск деформации кровли под воздействием факторов окружающей среды. Кроме того, обрешетка позволит легко перемещаться по кровле во время строительных или ремонтных работ.

      Детали крепления

      Естественно, все детали крыши должны быть закреплены между собой.

      Для соединения элементов конструкции, расположенных по диагонали друг к другу, следует использовать пазовый способ соединения. Многие строители также используют этот тип соединения для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и его можно без риска использовать только в местах, не играющих важной роли.

      Еще один способ крепления деталей друг к другу – фиксация металлическими пластинами и уголками. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, лишая тем самым стропильную конструкцию надежности и устойчивости.

      Фото двускатных крыш своими руками вы можете посмотреть ниже.




      Видео «Как сделать двускатную крышу своими руками»

      Обустройство кровли является одним из завершающих этапов строительства любого здания. Монтаж кровли – ответственная задача, от качества которой зависят характеристики будущего дома, в том числе и безопасность его обитателей. Поэтому этот этап требует пристального внимания. Но это не значит, что для возведения крыши придется вызывать профессионалов. При правильном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет, как сделать крышу своими руками, чертежи и фото помогут разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

      К обустройству кровли приступайте после завершения всех остальных основных работ. То есть ваш будущий дом уже имеет прочный фундамент и крепкие стены. Можно сказать, что крыша является самым дорогим элементом строения, а также требующим кропотливой работы. Для того, чтобы выполнить качественный монтаж кровли, необходимо как минимум знать, какие виды кровли сегодня применяются и в чем их особенности.

      Здание без крыши не является зданием. Ведь наличие крыши обеспечивает защиту от холода и осадков, сохраняет тепло, делает здание красивым и пригодным для жилья. Как дом не может стоять без одной стены или без фундамента, так и он не может стать полноценным жилищем без хорошей, надежной крыши. Поэтому самостоятельное строительство должно быть продуманным и взвешенным шагом, чтобы оно не превратилось в пустую трату времени и сил. Подумайте, что необходимо для достижения цели, проанализируйте все этапы и составьте подробный оптимальный план действий.

      Первое, с чем необходимо определиться при планировании конструкции крыши, это ее тип. В этом случае можно, конечно, полагаться исключительно на собственные эстетические предпочтения. Но этот вариант вряд ли лучший выбор. При определении подходящего типа крыши необходимо ориентироваться на особенности будущего здания, его назначение, размеры и другие характеристики. Необходимо соотнести их с характеристиками различных видов кровли, и тогда оптимальный выбор станет очевиден.

      Вы худо-бедно выберете два наиболее подходящих к условиям строительства варианта, а потом уже сможете пользоваться своими эстетическими предпочтениями. Так, на сегодняшний день здания снабжаются следующими видами кровли:

      • плоская — наиболее распространенный вид, применяемый для многоэтажных жилых домов;
      • односкатная — простой и практичный вариант для построек хозяйственного назначения или нежилых помещений. Часто такими крышами снабжают амбары и гаражи;
      • фронтон — популярная и распространенная крыша. Чаще всего ею венчают жилые деревенские дома, бани. Конструктивно он состоит из двух наклонных плоскостей, соединенных в верхней точке друг с другом;
      • четырехгранный или вальмовый — практичный и оригинальный. Отличается сложностью реализации по сравнению с вышеперечисленными;
      • чердак — отличительная черта такой крыши в том, что она оборудована под жилой чердак. Форма и внешний вид могут различаться. Сделать такой вариант достаточно сложно. Это требует сложных рисунков;
      • ломаная линия — чаще всего этот тип крыши встречается в следующем конструктивном исполнении: двускатная крыша с изломами с обеих сторон, начинающимися в центре каждой стороны крыши. Однако ломаную крышу можно выполнить и в других вариантах, в том числе и на чердаке.

      При выборе типа крыши для своего дома обратите внимание на то, что выбирают при строительстве современных домов. Проанализируйте собственные потребности. Вам нужно мансардное помещение? Если в ней есть необходимость, то есть смысл заняться более сложным в исполнении типом кровли – мансардной ломаной. Если нет, то всегда можно обратиться к «классической» двускатной конструкции.

      Сложность работы с кровлей во многом определяется не только типом выбранной кровли, но и тем, какой площади она должна быть. Для больших домов крышу соорудить сложно, для маленьких — проще. Оформление тоже имеет значение. Сложность конструкции крыши определяется в большей степени только сложностью изготовления стропильной системы.

      После того, как вы определились с типом конструкции, пришло время выбрать предпочтительные материалы. Тип материала также влияет на стропильную систему вашей крыши. Ведь любой материал имеет вес, оказывающий давление. Поэтому стропила часто требуют дополнительного усиления. Не менее важно определить, как будет крепиться кровельный материал к доскам и другие важные моменты.

      Грамотно выполненный и достоверный чертеж – залог успешного решения проблемы кровли. Это основа всей работы. Некоторые элементы кровли заслуживают выделения в отдельную схему, особенно те узлы, которые отвечают за соединение армирующих частей и стропильной системы.

      Самый тяжелый кровельный материал – керамическая черепица. Конечно, это красиво и экологично, но требует специальной подготовки здания к дополнительной серьезной нагрузке. Это касается не только стропильной системы, но и стен и фундамента. Посмотрите несколько чертежей, которые могут вам пригодиться в процессе выполнения кровельных работ своими руками.

      Лучшим материалом для стропил является хвойная древесина с влажностью 20%. На нем не должно быть сучков или синевы.

      Для решения вопроса обустройства кровли необходимо иметь: гидроизоляционный материал

      • ;
      • пароизоляционный материал;
      • гидроизоляционная пленка;
      • теплоизоляционный материал;
        • крепеж
      • ;
      • инструменты.

      Первый этап создания стропильной системы – установка железобетонных обвязок по стенам. Это обязательный этап для любых домов, кроме бревенчатых. Обвязка необходима для укрепления стен и выравнивания их по горизонтали, создавая ровную поверхность.

      Усиленные шпильки, необходимые для крепления мауэрлата, должны быть вставлены в обвязочный каркас. Их высота должна быть достаточной, чтобы выступать над мауэрлатом на 3 см. Сам мауэрлат делается из бруса 20х20 мм или 150х150 мм, назначение которого служить основанием для стропил.

      Не забывайте уделять достаточно внимания такому аспекту, как качественная и надежная гидроизоляция. На обвязку накладывается соответствующий материал. В качестве такового можно использовать рубероид. Он доступен по цене и отлично справляется с защитой от проникновения влаги. Поверх нее укладывается мауэрлат и фиксируется на шпильках оцинкованными гайками. Постоянно контролировать степень ровности кладки мауэрлата с помощью исправного уровня.

      При использовании деревянных элементов в работе следите за их долговечностью. Для этого обработайте их антисептическими составами.

      На следующем этапе устанавливаются так называемые стропильные ноги. Материалом здесь будет брус 150х150 мм. Из досок подходящих размеров создаются распорки, распорки, стяжки. Тип стропил может быть висячим или наклонным. Он определяется конструкцией самой крыши.

      После установки внешних стропил необходимо прикрепить обрешетку. Она просто прибита к стропилам. Материалом для него служат доски толщиной 2 см. Не забывайте об особенностях выбранного вами типа кровли, ведь именно он определяет конструкцию обрешетки – она будет сплошной или с зазорами.

      Но перед обрешеткой надо решить еще одну важную задачу — изолировать стропила от влаги. Если вы планируете использовать мансарду под жилое помещение, то требуется дополнительное утепление. Между стропилами укладывается теплоизоляция. Используйте пенопласт или минеральную вату. Если пропустить этот важный шаг, то потом придется производить те же манипуляции под уже собранной крышей, что довольно неудобно. Поэтому позаботьтесь об этом заранее.

      Для жилого помещения утеплитель укладывают в два слоя, каждый из которых не менее 50 мм. Выбранный вами материал должен одновременно сохранять тепло и выполнять звукоизоляционную функцию. На утеплитель рекомендуется положить пароизоляционные материалы. В противном случае существует риск образования конденсата на утеплителе. Если вы строите крышу самостоятельно, то имеет смысл подробно следовать профессиональным советам и инструкциям, чтобы конструкция получилась максимально качественной.

      Завершающим этапом в создании крыши является укладка кровельного материала. Чаще всего используется сланец. Он недорогой, проверенный временем, долговечный. Но сегодня имеет смысл обратить внимание на более современные материалы: плитку, ондулин и т. д. В этом плане сложно что-либо посоветовать, так как свойства и особенности у всех материалов разные, как и их стоимость. Поэтому выбирайте по собственному вкусу и по своим возможностям.

      Крыша – один из самых сложных и важных архитектурных элементов дома. К его строительству нужно подходить очень ответственно – ошибки обходятся слишком дорого. Недаром кровельщики считаются самыми высокооплачиваемыми строителями, от их мастерства во многом зависит долговечность и комфорт здания. Сам процесс строительства состоит из нескольких этапов.

      Шаг 1. Выбор проекта

      Основные отличия проектов крыш не дизайнерские, хотя они в первую очередь бросаются в глаза, а конструктивные. При выборе конкретного проекта следует учитывать максимальное количество технических характеристик здания и климатическую зону его расположения.

      Какие варианты крыш сегодня предлагаются застройщикам?

      Тип крыши Краткое описание

      		 Самый простой, используется в небольших домах. Преимуществом является простая стропильная система. Недостатком является отсутствие жилого чердачного помещения. В нашей стране используется редко, чаще такие дома можно увидеть в скандинавских странах.

      		 Универсальная крыша для дома, позволяет строить мансардные помещения, бывает простой и ломаной. По сложности, стоимости и технологичности большинство разработчиков устраивает. Изменяя угол наклона, регулируют показатели нагрузки на элементы стропильной системы.

      		 Более сложную конструкцию, рекомендуется устанавливать на большие дома. Стропильная система должна быть установлена ​​с учетом всех строительных норм и правил, обязательно нужно произвести предварительные расчеты.

      		 Отличается от вальмового тем, что размеры скатов не совпадают. Два ската большие, а два подстриженных маленькие. По техническому устройству она несколько сложнее вальмовой, но такие крыши увеличивают объем чердачного помещения.

      		 Все скаты имеют форму равносторонних треугольников, а вершины сходятся в одной точке. Крышу можно ставить на дома, имеющие форму квадрата.

      		 Самая сложная из всех перечисленных крыш, применяется редко и только на многоэтажных домах.

      Шаг 2. Выбор материалов

      После выбора конкретного варианта крыши необходимо определиться с материалами для возведения стропильной системы и типом кровли.

      Важно. На этом же этапе нужно решить, будет ли крыша теплой для жилых помещений или холодной.

      стропильная система

      Для стропильной системы нужны только качественные материалы не ниже второго сорта.

      Практические советы. Чтобы сэкономить на стропильной системе, можно покупать не сухие, а необработанные доски, они намного дешевле. Но следует помнить, что необработанные пиломатериалы необходимо использовать не позднее, чем через 7–10 дней, за это время должна быть установлена ​​стропильная система и покрыта крыша. Доски под нагрузкой будут сохнуть в оптимальном режиме, а прочные механические связи не позволят им коробиться.

      Цены на различные виды строительных плит

      Строительные плиты

      Мауэрлат изготавливается из бруса 100×100 мм или доски 50×200 мм. Стропильные ноги изготавливаются из досок 50×150 мм или 50×100 мм. Линейные размеры стропильных ног должны учитывать максимально возможные статические и динамические усилия. Ширину досок можно изменять, используя различные вертикальные и угловые упоры. Каждая стропильная система имеет свои особенности, мастер должен иметь большой практический опыт, чтобы правильно решать проблемы, возникающие при строительстве. И, конечно же, на жилой дом необходимо заказывать проект, построенное своими руками здание считается незаконным и не будет принято в эксплуатацию. А это значит, что к нему нельзя подключить свет и отопление, они в таком помещении не прописываются, его нельзя дарить и завещать. В проекте в том числе есть рабочие чертежи стропильной системы, необходимо четко следовать рекомендациям инженеров.

      Тип обрешетки зависит от типа кровли, для мягких кровельных материалов требуется делать сплошную, для жестких подойдет любая. Для сплошного необходимо подготовить листы фанеры или ОСП, толщина не менее одного сантиметра, но ее можно менять в зависимости от шага стропильных ног.

      Цены на ОСП

      ОСП

      Можно сделать сплошную обрешетку из обрезных реек, хотя этот вариант трудно признать оптимальным — это очень дорого и долго. Под сплошные кровельные материалы обрешетку делают из реек или необрезной доски. Необрезные пиломатериалы необходимо отшлифовать.

      Кровельные материалы

      Для жилых домов наиболее бюджетными вариантами считаются битумная или металлочерепица.

      Реже используются покрытия из профилированного листа или рулона.

      Очень редко натуральная или искусственная плитка.

      Стропильная система во многом зависит от типа материалов. На этапе его проектирования необходимо учитывать вес и особенности крепления кровельного покрытия.

      Цены на различные виды кровельных материалов

      Кровельные материалы

      Утеплители

      Теплые крыши устанавливаются только в тех случаях, когда чердачное помещение планируется сделать жилым чердаком. В настоящее время используются два вида утеплителя: минеральная вата или пенопласт.

      Расстояние между стропильными ногами должно учитывать заводскую ширину утеплителей, за счет этого уменьшается количество непроизводительных отходов и ускоряется работа.

      Вес утеплителей минимален и при проектировании стропильной системы им можно пренебречь. Но следует иметь в виду климатическую зону расположения дома, от нее зависит толщина утеплителя и, соответственно, ширина стропил.

      Практические советы. Для всех климатических районов толщина утеплителя должна быть не менее 10 см, для средней полосы этот параметр увеличивается до 15 см. Если слой утеплителя меньше рекомендуемых значений, то эффективность теплосбережения резко падает.

      Дополнительные материалы для кровли

      Если крыша теплая, то необходимо предусмотреть установку паро- и гидрозащиты, устройство контробрешетки для обеспечения естественной вентиляции подкровельного пространства. Ассортимент материалов огромен, но по большому счету они мало чем отличаются друг от друга. На эксплуатационные характеристики больше влияет соблюдение технологии укладки, чем физические показатели кровельных мембран. Даже очень дешевый материал можно использовать так, чтобы он удовлетворял всем строительным нормам и требованиям. И наоборот, самый современный инновационный материал можно смонтировать так, что кроме вреда не будет никакого положительного эффекта.

      И последнее, о чем нужно подумать при планировании конструкции кровли, это водосточная система и специальные элементы для обхода дымоходов и вентиляционных труб. Под некоторые обводки и снегозадержатели необходимо предусмотреть дополнительные точки крепления на стропильной системе. Гораздо целесообразнее сделать это на этапе его возведения, чем после закрепления кровельных материалов. Хотя современные технологии позволяют использовать как варианты монтажа дополнительных, так и специальных элементов кровли.


      На этом подготовительный этап завершен. Если подготовлены все стройматериалы, выбран тип крыши, кровли, рассчитана стропильная система, то можно приступать к непосредственному возведению крыши.

      Конструкция стропильной системы

      Важно. Ошибки, допущенные при возведении стропильной системы, исправить очень сложно. Большинство из них станут заметны уже в процессе эксплуатации здания, это крайне неприятно. Бывают ситуации, когда на исправление недостатков стропильной системы уйдет больше денег, чем на строительство новой крыши. И это даже в том случае, когда из-за протечек не требуется ремонт салона.

      Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные.

      Шаг 1. Возьмите две длинные доски, с их помощью легче определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, его не нужно будет наращивать. Наращивание не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

      Шаг 2 Заполните армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома.

      Как залить армирующий пояс?


      Важно. Разница по высоте на углах армирующего пояса не должна превышать ±2 см. Для проверки нужно потянуть за веревку, с ее помощью гораздо проще выровнять бетонную поверхность.

      Подождите не менее трех дней, пока бетон схватится. Помните, что 50% прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс следует поливать не менее двух раз в день большим количеством воды. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций, для этого постоянно требуется влага.

      Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка конькового бруса, установка стропил (вальмовых и диагональных) и обустройство обрешетки.

      Установка мауэрлата

      Работы начинают после набора достаточной прочности бетоном армирующего пояса и демонтажа опалубки. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для упора стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

      Шаг 1. Уложить брус рядом с армирующим поясом, точно отметить точки выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и наденьте на пояс, карандашом отметьте положение анкеров. Затем перенести отметки на широкую сторону бруса, в этих местах необходимо просверлить отверстия.

      Практические советы. Если есть сомнения в точности снятия мерок, то просверлите отверстия для анкеров диаметром на 2–3 мм больше диаметра шпилек. Это не окажет негативного влияния на прочность крепления мауэрлата, но значительно облегчит его установку на место.

      Шаг 2 Просверлите отверстия, держите сверло максимально вертикально, не перекашивайте. Работу должен выполнять опытный плотник. Новичок может испортить балку, придется перекладывать все отверстия, уменьшая ее длину.

      Практические советы. Если есть сомнения в прочности бетона армирующего пояса, то не затягивайте гайки с большим усилием. Их можно будет подтянуть позже при возведении стропильной системы.

      Шаг 3 Подготовьте полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска отрезается от рулона, раскатывать не нужно. Материал отлично режется болгаркой с металлическим диском.

      Этап 4 Расстелите полосы гидроизоляции на армирующий пояс. Молотком делать отверстия намного проще. Поместите рубероид на анкеры и аккуратно пробейте молотком отверстия в гидроизоляции для шпилек. Только делайте это аккуратно, сильно бить нельзя. В противном случае есть риск повредить верхнюю резьбу, возникнут проблемы при затягивании гаек. Если боитесь, то перед укладкой рубероида на все шпильки накрутите гайки, после откручивания они автоматически выровняют поврежденные витки.

      Шаг 5 Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат туго сидит на шпильках, то придется забивать кувалдой. Такая ситуация свидетельствует о недостаточной квалификации кровельщиков.

      Мауэрлат лучше делать из сосны, а не из ели, в нем намного больше смолы, соответственно дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных пород? По нескольким основаниям. Первый — дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на сосновых пиломатериалах свидетельствует о высоком содержании смолы, такой цвет она приобретает после окисления на воздухе. Ель белее, легче по весу, имеет мало сучков и имеет неприятный запах кошачьих фекалий.

      По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

      Установка конькового бруса

      Для горизонтальной опоры, вертикальных стоек и верхнего конькового прогона можно использовать брус 50×150 мм. Нижний элемент необходимо закрепить анкерами, между бетонной плитой перекрытия и деревом разместить гидроизоляцию. Все крепления производятся с помощью гвоздей, вбивать их следует наискось. При желании можно использовать металлические уголки. Для расчета размеров конькового бруса нужно от длины дома отнять его ширину, полученное значение и есть длина элемента. Расчет нужен так, чтобы все четыре свеса были одинаковыми.

      Монтаж стропил

      Это самый сложный этап возведения стропильной системы. Система будет нераспорной, на стропильных ногах делаются специальные пропилы для опирания на мауэрлат. В таком положении они не раздвигают стены, а прижимают их, такая стропильная система более устойчива, чем наслонная.

      Шаг 1. Установите диагональные стропила. Для их изготовления используется доска 50×150 мм, если длины недостаточно, то следует сращивать материалы. При сращивании необходимо строго соблюдать существующие рекомендации, при этом в местах стыка обязательно в дальнейшем устанавливать подпорку, это следует иметь в виду при выборе места для сборки. Убедитесь, что все четыре элемента находятся под одним углом. Если величина свеса немного отличается – не проблема, параметр легко подгоняется кобылками до нужного значения.

      Практические советы. Для увеличения прочности диагональных стропил рекомендуется сбить два бруса, в результате толщина увеличится до 100 мм. Сбивать необходимо со сдвигом, за счет этого одновременно увеличивается длина элемента.

      Шаг 2 Приступайте к установке рядовых стропил. В местах упора с мауэрлатом необходимо спилить площадку, верхний конец крепится к коньковому прогону.

      Забейте все соединения тремя гвоздями под углом. Два гвоздя вбиваются в боковые стороны и один в край бруса.

      Важно. Если крыша утепленная, то шаг стропил равен 60 см, что соответствует ширине большинства утеплителей. Но размеры нужно снимать не по боковым плоскостям пиломатериала, а по оси симметрии.

      Для повышения устойчивости дополнительно зафиксируйте стропила металлическими уголками. Саморезы вкручивать не надо, гораздо удобнее использовать гвозди, устойчивость конструкции от этого не снижается. Дело в том, что они работают на срез, а не на выдергивание.

      Необходимо выставить стропила под канат. Сначала монтируются две крайние ножки, тщательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под ней установите все остальные элементы.

      Шаг 3 Обрежьте выступ стропильных ног под карнизом. Его следует разметить отбивной строительной веревкой, ее легче отрезать бензиновой пилой.

      Практические советы. Если для покрытия крыши используется штучная черепица, то потребуется усиление стропильной конструкции. Сделать это несложно, нужно только установить дополнительные прогоны и упереть в них ноги.

      Установка обрешетки

      Как мы уже упоминали выше, тип обрешетки зависит от типа кровельного покрытия. Но во всех случаях рекомендуется обрабатывать материалы для обрешетки антисептиками. Дело в том, что они работают в сложных для естественной вентиляции условиях, очень важна дополнительная защита от гниения. Строительные нормы требуют, чтобы все деревянные элементы были пропитаны огнезащитой, сейчас есть препараты двойного действия, защищающие и от огня, и от гниения. Требования должны быть выполнены. Но на практике с одинаковым успехом горят как защищенные, так и незащищенные дома.

      Видео — Монтаж обрешетки под металлочерепицу

      Монтаж кровли

      Технология зависит от выбранных материалов. На все случаи жизни есть универсальный совет — нужно как можно быстрее накрыть дом. Если предстоит укладка утеплителя, то делать это нужно с внутренней стороны здания, исключая таким образом риски намокания минеральной ваты. Мокрая шерсть – проблема для кровельщиков. Его придется вывозить на сушку, при демонтаже большое количество приходит в негодность, общее время возведения крыши дома значительно увеличивается.

      Цены на минеральную вату

      Видео — Монтаж металлочерепицы своими руками

      Видео — Ошибки при монтаже металлочерепицы

      Монтаж водосточной системы

      Видео — Монтаж водосточных желобов

      6 самых распространенных крыш Утечки (причины, способы устранения и т. д.)

      Обнаружение ужасного коричневого пятна на потолке чрезвычайно важно. Через некоторое время эта вода прорывается через ваш потолок, и вы пытаетесь найти ведра или кастрюли, чтобы набрать воду.

      Вы не знаете, какой ущерб ваша утечка наносит вашему дому. Вы можете даже найти плесень, которая может нанести вред вам и вашей семье.

      Мы здесь, в Bill Ragan Roofing, хотим, чтобы вы знали, что может быть причиной вашей протечки. Поскольку мы хотим, чтобы вы были максимально информированы о чем-то столь стрессовом, как протекающая крыша, мы собираемся рассказать вам о типичных протечках крыши, которые мы наблюдаем, и о том, как их устраняют.

      Давайте перейдем к 6 наиболее распространенным протечкам крыши, где они могут появиться и как их устранить. 9 . Ботинок — это тип кровельного покрытия, которое проходит вокруг основания труб, выходящих из крыши, и делает их водонепроницаемыми.

      Кровельщики могут использовать различные виды чехлов, такие как свинец, пластик, медь и т. д. Независимо от материала, основная задача чехла для трубы — не допустить попадания воды по трубе через крышу в ваш дом.

      Для такого рода утечек я выбрал чехол из синтетического каучука, который чаще всего выходит из строя, неопреновый чехол для трубы. Ультрафиолетовые лучи солнца разрушают неопрен, и он трескается. Как только он треснет, вода будет стекать в чулан, кухню, ванную комнату или куда-то еще, где у вас есть труба, выходящая из вашей крыши .

      Сапоги для труб не прослужат всю жизнь крыши. Производители изменили состав за последние годы, но он по-прежнему не переживет вашу черепицу.

      Сапог для труб должен прослужить около 10 лет, но разные факторы (местоположение, погода, животные) в конечном итоге определяют, как долго он прослужит.

      Утечка может появиться в главной спальне, ванной, туалете и т. д. Она будет везде, где эта труба находится на крыше. Глядя на вашу крышу в общей области утечки, вы увидите, какая труба вызывает попадание воды в ваш дом.

      Самый простой способ устранить эту течь — установить небольшой резиновый хомут поверх старого треснувшего неопренового чехла. Воротник закроет существующий фланец (плоский прямоугольный отлив вокруг нижней части трубы) и прослужит вам еще 10-15 лет.

      2. Неправильно забитые гвозди

      Второй наиболее распространенной причиной утечек является выпадение кровельного гвоздя из гонта. Независимо от того, забиты ли вы гвоздем воздухом или вручную, если гвоздь попадает в хорошее дерево, держится плотно и плотно и не перегружается, у вас не должно возникнуть с этим проблем.

      Однако, если гвоздь забит недостаточно глубоко или забит сбоку, шляпка гвоздя пробьет гонт обратно. Когда идет дождь, вода попадает на голову, когда стекает по вашей крыше, и следует за гвоздем прямо внутрь.

      Это относится не только к кровельным гвоздям, используемым для гонта, но и к гвоздям для настила. Если гвоздь для настила не попал в дерево, когда был сделан каркас, то у солнца есть способ вытащить этот гвоздь через гонт.

      Если у вас торчит шляпка гвоздя, скорее всего, у вас утечка .

      Выбор кровельной компании с большим опытом правильной установки крыш уменьшит вероятность протечек, вызванных неправильно забитыми гвоздями.

      Где проявится протечка крыши?

      Утечка может появиться где угодно. Там, где неправильно забитый гвоздь находится на крыше, вода будет капать в вашем доме.

      Как устранить течь крыши?

      Чтобы устранить эту течь, кровельщик должен будет сломать уплотнение на гонте, приподнять гонта, вытащить гвоздь и переместить его.

      Если гвоздь был вбит не ровно, то гвоздь нужно вытащить, правильно вбить, а сверху положить лед и водяной щит. Если гвоздь пробился сквозь гальку, то они запечатывают и гальку.

      Если террасный гвоздь не попал в дерево, то достаточно просто передвинуть гвоздь так, чтобы он зацепился за стропило. Затем они заполняют отверстие от гвоздя каким-либо цементом и снова запечатывают черепицу.

      3. Мусор в желобах, которые заканчиваются над линией крыши под разжелобком

      Разжелобок – это место, где два ската крыши встречаются в форме буквы V, что позволяет воде свободно стекать по крыше. Когда желоб останавливается посреди крыши, в него впадает желоб, чтобы вода могла продолжать стекать вниз.

      Проблема связана с фасцией, которая представляет собой доску, которая проходит по нижнему краю крыши и несет все желоба. Если к лицевой панели не приклеена обшивка, произойдет утечка.

      Эта утечка не произойдет при нормальных обстоятельствах. Может идти сильный дождь, но когда этот желоб в долине заполнится листьями и другим мусором, он направит воду по пути наименьшего сопротивления.

      Как только эта вода попадает под софит (обработанная нижняя сторона нижнего края наклонной крыши), за водосточным желобом, она может попасть куда угодно, вызывая всевозможные повреждения.

      Где проявится протечка крыши?

      Утечка обнаружится везде, куда попадет вода, как только она попадет под софит. Расположение желоба будет определять площадь вашего дома, куда попадет вода.

      Как устранить течь крыши?

      Устранить эту течь так же просто, как ослабить желоб и установить 3 куска гидроизоляции. Фартук заводится за желоб, на крышу, а затем последний кусок заправляется под ендову.

      4. Износ дымохода

      Дымоход может протекать несколькими способами. Это может быть металлическая накладка, которая проходит под черепицей вокруг дымохода.

      Если это кирпич, это может быть шов из раствора. Если в течение нескольких дней идет дождь, растворные швы и даже сами кирпичи могут настолько пропитаться водой, что вода начнет поступать внутрь вашего дома, вызывая повреждение стен и потолка.

      Это также может быть вода, стекающая через верхнюю часть дымохода. Например, каменная кладка может трескаться из-за намокания и мороза. А металлический верх может быть просто старым и ржавым, или крепления, которые его держат, могут ослабнуть.

      В сайдинге дымохода вода может попасть в углы, где сайдинг стыкуется с угловыми досками. Не только эти доски могут сгнить, но и доски за дымоходом, которые вы не можете видеть.

      Какой бы ни была причина протечки дымохода, вы не узнаете масштабов ущерба, пока туда не приедет кровельщик и не проведет осмотр.

      Где проявится протечка крыши?

      Утечка из дымохода приведет к попаданию воды на стены вокруг камина. Для заглушек дымохода утечка произойдет внутри камина.

      Как устранить течь крыши?

      Если утечка произошла из-за обшивки вокруг дымохода, тогда кровельщик просто войдет и заново обделает область вокруг дымохода. Если это из-за швов раствора, то они должны будут применить гидрофобизатор каменной кладки, чтобы запечатать его.

      Для устранения течи в обшивке дымохода вам потребуется нанять компетентного плотника или монтажника обшивки. Для ремонта верхней части дымохода вам необходимо нанять лицензированную компанию по трубочисту.

      У большинства кровельщиков нет соответствующих лицензий и, что более важно, страховки для выполнения такого рода работ на дымоходе. Кровельщик должен быть в состоянии диагностировать проблему для вас, но вам нужно будет нанять лицензированного трубочиста, чтобы справиться с ремонтом.

      5. Неправильно установленные световые люки

      Световые люки за долгие годы приобрели плохую репутацию. Все думают, что они все текут. Однако, например, световой люк VELUX имеет 10-летнюю гарантию отсутствия утечек и может не иметь проблем до 30 лет.

      Итак, в чем проблема?

      Иногда это компонент или часть светового люка. Но основная причина протечки светового люка — это несоблюдение установщиком инструкций производителя по установке.

      К сожалению, я часто вижу такие утечки. Это плохо отражается не только на кровельщике, но и на компании, занимающейся мансардными окнами.

      Где проявится протечка крыши?

      Утечка светового люка довольно легко догадаться, где она появится. Если один из них протекает, вода будет стекать из любого места, где находится световой люк в вашем доме.

      Как устранить течь крыши?

      Устранение течи светового люка заключается в снятии обшивки и комплекта гидроизоляции, установке вокруг них ледяного и водяного экрана, а затем установке комплекта гидроизоляции обратно. Это даст ему водонепроницаемое уплотнение, необходимое для защиты от воды.

      6. Разрушение муфты вокруг газоотвода

      Газоотвод представляет собой металлическую трубу с заглушкой, которая проходит через крышу. Это невероятно важно, потому что они обеспечивают выход угарного газа из газовых приборов через крышу.

      В большинстве случаев эти вентиляционные отверстия устанавливаются работниками ОВиК после завершения строительства крыши. Однако они не обучены должным образом методам кровельных работ. Они наденут манжету на незагерметизированную трубу и фланец, думая, что с них сразу же стекает дождь.

      В нормальных условиях это работает. Но при проливном ливне вода может заплескаться под воротник и привести к стеканию воды по трубе.

      Где проявится протечка крыши?

      В зоне вокруг газового прибора, соединенного с протекающей газоотводной трубой, будет вода. Вы же не хотите, чтобы угарный газ попадал куда-либо в ваш дом, поэтому никогда не пытайтесь выяснить, какое газовое отверстие вызывает утечку. Предоставьте это профессионалам для защиты вас и вашей семьи.

      Как устранить течь крыши?

      Поскольку такая утечка происходит вокруг установленного компонента HVAC, кровельщику сложно и немного сложно отремонтировать. Что может сделать кровельщик, так это очень осторожно поднять воротник, запечатать его темным герметиком, а затем вставить металлический воротник обратно в герметик.

      Из-за важности этих труб кровельщики должны быть очень осторожны, пытаясь устранить эту утечку, чтобы угарный газ не попал внутрь дома.

      Вам нужно нанять кровельщика для ремонта вашей крыши?

      Если вы разнорабочий или человек со строительным опытом, возможно, вы сможете отремонтировать некоторые из них самостоятельно. Существуют ресурсы, которые помогут вам, такие как видео или статьи, которые вы можете прочитать, чтобы помочь вам в ремонте. Так что нет, не всем нужно нанимать кровельного подрядчика для ремонта.

      Имейте в виду, что неправильный ремонт самостоятельно может привести к большим проблемам. Качество выполнения самостоятельно по сравнению с сертифицированным подрядчиком может быть радикальным.

      Еще одна вещь, о которой следует помнить, если вы решите ремонтировать их самостоятельно. Если вы не привыкли стоять на лестнице или ходить по крыше, то вам не следует там находиться, и точка. Никакая сумма денег, которую вы пытаетесь сэкономить на ремонте самостоятельно, не стоит вашей безопасности.

      Единственное, для чего вам определенно следует нанять подрядчика, — это ежегодная проверка и техническое обслуживание вашей крыши. Они смогут выявить большинство проблем, описанных в этой статье, до того, как они нанесут ущерб интерьеру вашего дома. Регулярное техническое обслуживание кровли является ключом к устранению протечки до того, как она произойдет.

      Независимо от того, решите ли вы устранять течь самостоятельно или вызовете подрядчика, помните, что качество монтажа и ремонта крыши играет огромную роль в том, сколько времени вы продлите своей крыше .



      Когда следует вызывать кровельщика для ремонта крыши?

      Как только заметите утечку . Чем быстрее вы осмотрите утечку, тем лучше.

      Вы понятия не имеете, какой скрытый ущерб наносится. Если у вас есть одна утечка, есть вероятность, что другая потенциальная проблема появится где-то еще.

      Вся крыша должна быть осмотрена, когда кровельщик приедет посмотреть на утечку.

      Сколько будет стоить ремонт вашей крыши?

      Теперь вы знаете, что может быть причиной протечки крыши. Имейте в виду, что вы не узнаете, нужен ли вам ремонт или полная замена крыши, пока эксперт не приедет на осмотр.

      Теперь, когда вы закончили читать эту статью, вы готовы узнать, сколько стоит ремонт крыши. К сожалению, ценообразование — это то, чего кровельная промышленность старается избегать.

      Но мы не такие, как другие кровельные компании. Вот почему мы собираемся предоставить вам стоимость ремонта вашей крыши.

      Компания Bill Ragan Roofing имеет более чем 30-летний опыт работы в районе Нэшвилла по устранению всех утечек, о которых я говорил в этой статье, и не только. Если вам нужно устранить течь, установить новую крышу или просто ежегодное техническое обслуживание, мы уверены, что сможем позаботиться обо всех ваших кровельных потребностях.

      Чтобы узнать стоимость ремонта кровли, ознакомьтесь с этой статьей Сколько стоит устранить протечку крыши.

      Что такое двускатная крыша?

      Поделиться этим сообщением:
