      Крепление водостока к крыше: Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

      Содержание

      к стене, на j фаску, к сайдингу, к лобовой доске, к крыше. Методы крепления водостока

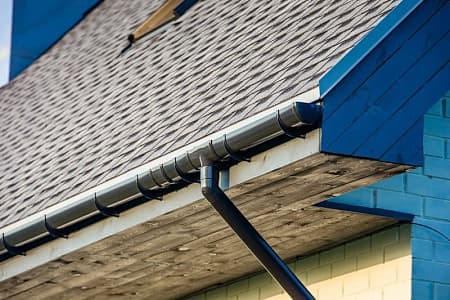

      Неизбежный этап монтажа кровли – крепление водостоков. Недостаточно выбрать качественную систему от известного производителя, важно ее правильно установить. Только в этом случае можно рассчитывать на функциональность и декларируемую долговечность. Как крепить водосток?



      Содержание

      • Методы крепления водосточной системы
      • Особенности монтажа водостоков



      Методы крепления водосточной системы

      При монтаже системы рекомендуется следовать инструкциям производителя. В ряде случаев водостоки уже включены в комплект кровельного материала и устанавливать их следует до начала укладки самой кровли. Если это не было сделано, возможно крепление водостоков после монтажа крыши.



      Обратите внимание

      Независимо от технологии крепления желоб должен располагаться под уклоном к воронке, с перепадом от двух до пяти миллиметров на метр.



      Какие есть варианты крепления, и когда они применяются:

      1. Крепление водостока к стене осуществляется, если монтаж кровли уже завершен:

      • Определяют точки размещения воронок. В этих местах устанавливают нижние кронштейны;
      • Определяют места размещения верхних кронштейнов, устанавливают. На двухскатных крышах верхние точки (торцы желобов) будут располагаться на углах дома;
      • Между крайними кронштейнами натягивают леску и по ней устанавливают остальные. Шаг зависит от материала водостока и составляет от 0,5 до 0,9 метра.

      2. Если все работы по отделке дома уже завершены – кровельное покрытие есть, стены обшиты – может потребоваться крепление водостока к сайдингу.



      Обратите внимание

      Важно учесть особенность сайдинга – термическое расширение.



      Крепежные отверстия в панелях следует делать немного больше, чем диаметр крепежных элементов. Жесткая фиксация может впоследствии привести к деформации панелей.

      3. Крепление водостока к лобовой доске часто применяется для пластиковых систем. Используются короткие крючья. Фиксация — монтажным пистолетом или анкерами.

      4. Крепление коротких крюков водостока на j фаску выполняется (как и для сайдинга) с учетом термического расширения пластика: просверлить отверстия большего диаметра, чем размер метиза, и крепить крюк сквозь фаску к лобовой доске не жестко.

      5. Как крепить водосток к крыше? Этот способ используется, если монтаж кровельного покрытия еще впереди. Кронштейны фиксируют либо на нижние доски обрешетки, либо прямо на стропильные ноги. Монтаж на крышу возможен с применением длинных крючьев.

      6. Крепление водосточного желоба к сэндвич панелям осуществляется через облицовочные материалы. Если край панели обрезан:

      • На открытый слой ППУ укладывают фасонный элемент;
      • Жестко крепят к облицованному участку панели саморезами;
      • Полости заполняют монтажной пеной;
      • Соединения закрывают герметиком;
      • И только после этого крепят кронштейн для водосточного желоба.



      Наши работы



      Монтаж водостока в Лианозово

      Монтаж снегозадержаний в КП «Прованс»

      Монтаж водостока на Волгоградском проспекте



      Другие особенности монтажа

      Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.

      Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:

      • в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
      • вставить воронку;
      • надеть на трубу;
      • завальцованной стороной закрепить в замке;
      • отогнуть фиксаторы внутрь трубы.

      Шаг крепления водосточных труб рассчитывают исходя из длины желоба:

      • Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
      • Если боковая сторона дома длинная, устанавливают две или больше труб;



      Обратите внимание

      На каждый скат должна приходиться своя труба. Например, для вальмовой крыши потребуется четыре трубы, независимо от длины карниза.



      Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.

      Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.



      Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.



      Дополнительные материалы по теме



      Металлические водостоки

      Подробнее

      О медных водосточных системах

      Подробнее

      Водосточные воронки для плоских кровель

      Подробнее



      Добавить комментарий

      Крепление водостока к крыше

      Содержание

      • Процедура установки
      • Способы установки водостока
        • Самый надежный способ крепления
        • Крепление водостока на подвесных крюках
        • Регулировка уровня крепежа водостока к крыше
      • Заключение

      Даже самый качественный и совершенный вариант водостока требует небольшого завершающего усилия, прежде чем он сможет радовать вас своим внешним видом и совершенной работой. Конструкцию нужно правильно и надежно крепить по периметру крыши, и вывести трубу в заранее подготовленное место, подальше от фундамента дома и пешеходной зоны участка.

      Процедура установки

      Зачастую крепление водостока не воспринимается владельцами, как работа, требующая внимания и терпения. Следует напомнить, что соответствующие услуги специалистов фирм, занимающихся продажей и последующим креплением систем водостоков на крыше, стоят примерно, как половина всей купленной системы водоотвода. Это потому, что главным компонентом крепления желобов и труб является настройка работы водостока.

      Процесс установки водостока предусматривает последовательное выполнение основных этапов крепления:

      • Разметка положения водосборных элементов на крыше и точек крепления кронштейнов;
      • Определение мест установки водоприемных воронок, основываясь на объеме дождевой воды, сходящей с каждого ската крыши, и наиболее удобного места для крепления водосточной магистрали;
      • Изготовление и крепление на стену кронштейнов сливной трубы водостока;
      • Определение направления сброса и способа утилизации потока дождевой воды.

      Важно! Перед любой, даже самой простой сборочной работой, рекомендуется изготовить монтажный чертеж или эскиз, который поможет ориентироваться в параметрах установки направляющих труб, точных координат точек крепления.

      Способы установки водостока

      Наиболее распространенным вариантом крепления пластиковых или стальных желобов под свесом кровли является использование кронштейнов и крюков, закрепленных к деревянным кобылкам нижней части стропил крыши. В этом случае используется крепеж в виде навесных крюков, идущих в комплекте к водостоку, или приобретенных отдельно под конкретные размеры водосборников.

      Самый надежный способ крепления

      Существует еще один способ крепления системы водоотвода, с помощью навесного металлического каркаса. Для изготовления металлической рамы потребуется определенное количество стальной ленты в 10*2 мм, сварочный аппарат и несколько часов дополнительной работы. Он более сложный и затратный, но обладающий целым рядом очевидных преимуществ:

      1. Система водостока на крыше будет опираться на центральный стальной остов, обеспечивающий высокую жесткость даже самым слабым желобам из пластика. Для полимерных желобов и труб жесткость никогда не бывает избыточной, поломка и смятие профиля пластиковой конструкции напором воды является наиболее распространенной причиной выхода из строя водостока на крыше;
      2. Количество точек крепления стального каркаса и место их расположения можно выбрать наиболее оптимальным, позволяющим закрепить конструкцию водосборных элементов в наиболее удобных для этого местах на крыше. Использование стандартных кронштейнов требует соблюдения минимально допустимого расстояния между точками, которые чаще всего не совпадают с шагом установки стропил.
      3. Используя каркас, можно всегда отрегулировать и подстроить угол наклона профиля, особенно, если с момента установки водостока на крыше прошло немало времени.

      Важно! Каркас поможет сохранить пластиковый желоб в случае схода лавины со ската крыши. При правильном расположении крепления система водостока поможет разбить поток льда и снега на неопасные фрагменты, а иногда даже остановить сползание ледяной и снежной корки по крыше.

      Существует две разновидности каркаса для желобов. В первом варианте каркас под водосборник формируется в виде двух параллельных направляющих полос с несколькими дугообразными перемычками. Крепеж выгибают под профиль желоба так, чтобы дно желоба опиралось на перемычки, а края – на две полосы.

      Для крепления на крышу можно использовать стандартные кронштейны, идущие в комплекте к водостоку. Если в конструкции каркаса использован довольно тяжелый профиль, например, лента 15х3мм, для надежности крепление лучше изготовить самостоятельно в виде стандартных крюков или петель в виде капли.

      Второй вариант каркаса предусматривает наличие третьей полосы металла, проходящей под днищем профиля. Жесткость такого каркаса намного выше первого варианта, но он тяжелее и слегка изменяет внешний вид водостока на крыше. Поэтому использовать такое устройство лучше в местах на крыше, где внешний вид водостока не особо бросается в глаза, а прочность желобов и способ крепления имеет решающее значение.

      В каркасной системе крепления есть свои недостатки, особенно в случае использования тонкостенных пластиковых желобов. Стандартное крепление с кронштейнов в этом случае оказывается непригодным для охвата каркаса и желоба. Поэтому, зачастую, приходится брать увеличенные размеры. Например, если желоб выбран на 115мм, опорные кронштейны нужно покупать отдельно на размер не менее 125мм. Такой вариант позволит закрепить каркас и желоб в одной петле на крыше.

      Крепление водостока на подвесных крюках

      Использование системы крюков является наиболее простым и доступным вариантом крепления к деревянным стропилам крыши. Нужно просто правильно рассчитать и найти точки на торцах стропил, куда можно безболезненно вставить и зафиксировать крепление с помощью саморезов.

      Если шаг стропильной ноги или конструкция свеса кровли не позволяет выполнить крепление на стропилах, придется использовать переходной деревянный брус 40х40мм или, лучше, доску 150х30мм, которую саморезами пришивают к нижней части свеса по всему периметру края крыши. Такое крепление немного усложняет процесс установки, но в будущем, при необходимости, позволит устанавливать кронштейны и крюки в любом месте и в необходимом количестве. Профиль на крыше закроет промежуточный брус, и он не будет виден даже с вертикального положения. В любом случае, перед установкой его нужно будет тщательно обработать антисептиком и пропитать хорошим консервирующим раствором на органическом растворителе. На брус будет регулярно попадать большое количество влаги, поэтому без защиты крепление очень скоро набухнет и может потерять первоначальную прямолинейную форму. Соответственно, будет нарушена геометрия крепления желобов, их выгнет, и вода начнет просто выливаться с крыши на голову.

      Совет! В любом варианте крепления категорически не следует сверлить отверстия в пластиковых желобах для их крепления на крыше, даже если нагрузка на болты и саморезы будет минимальной.

      Любое отверстие моментально ослабит пластиковый профиль и через короткий срок станет источником возникновения трещины.

      Регулировка уровня крепежа водостока к крыше

      Главное требование при установке крепежа — нужно точно выдерживать угол наклона желоба, обычно его рекомендуют в 1-3о. Это означает, что на каждом метре желоба высота крепления профиля уменьшается на 2-3 мм. Процедура установки угла довольно проста:

      • Перед монтажом крепежа установите на ровной плоской поверхности строительную линейку и уровень, иногда в инструментах хорошего качества эти два прибора объединены в один;
      • На отметке в 1 метр положите под линейку – уровень обычную спичку, без головки. Из-за возникшего наклона пузырек в уровне сместится на несколько миллиметров в сторону;
      • Заметьте маркером точное положение пузырька в колбе уровня и при установке и регулируйте наклон стока в нужную сторону по показания уровня.

      Для установки водосборников можно использовать метод уменьшения высоты установки на каждой точке, но такой способ сложнее и требует очень точного измерения уровней кронштейнов.

      Заключение

      Фирменные системы закрепления водостоков на крыше очень легко установить, но основной проблемой, как показывает практика, является регулярная подстройка и выравнивание углов водостока. Чаще всего после установки водостока на крыше хозяева забывают о его существовании, считая, что подобные устройства должны служить безотказно без вмешательства человека в их работу. Но убирать мусор из сеток и воронок и выравнивать угол наклона профиля приходится в любых, даже очень дорогих водостоках из меди или нержавейки.

      • Виды крыш частных домов
      • Как правильно крыть крышу шифером
      • Как крыть крышу профнастилом своими руками
      • Устройство кровельного пирога под профнастил

      своими руками, монтаж, для желоба, узел, способы, схема, к профлисту, сайдингу, шиферу

      Опубликовано:

      15. 08.2013

      Крепление водостока – это следующий этап строительных работ после возведения кровли. Предназначена данная система для отвода с крыш дождевых и талых вод, это, в свою очередь, помогает избежать разрушения фундамента и стен строения. Чтобы установить водосток собственноручно, нужно иметь хоть какое-то представление о наполнении конструкции и принципе ее работы. Этим мы и займемся!

      Водосточная система обеспечивает конструкции дома более длительное время существования.

      Как работает водосток? Вода, стекая с крыши, попадает сначала в желоб, а потом из труб – в специально отведенное место. Чаще всего систему делают из оцинкованной стали, меди и пластика. Стальные водосточные конструкции целесообразно устанавливать в домах с большой площадью крыши; пластиковые подходят для частных домов и небольших зданий, они легкие, не подвергаются коррозии, благодаря разнообразной палитре вписываются в любой дизайн.

      Теперь поговорим о том, из чего состоят водоотводы. Конструкция собирается из следующих частей:

      Расположение водосточной системы.

      1. Желоба. Эти металлические элементы имеют небольшой бортик, придающий жесткость конструкции и препятствующий переливанию воды через край.
      2. Воронка. Она соединяет желоб с трубой, перенаправляет воду в трубы. Этим нехитрым механизмом можно соединить сразу несколько желобов. При покупке данной системы обратите внимание на ее рассекатели, они должны быть прочными.
      3. Муфта. Данная часть конструкции нужна, чтобы соединить детали.
      4. Кронштейны – приспособления, необходимые для крепления частей устройства.
      5. Заглушки предупреждают вытекание воды.

      Материалы для систем: пластик или сталь

      Современные водосточные конструкции производят, как правило, из стали (сюда же отнесем ее сплавы) или из пластика. Водоотвод из оцинкованной стали – классика жанра и выбор тысяч россиян. В последние годы популярность набирают системы из металла (с полимерным покрытием), минус у них один – цена: они, как правило, дороже стандартных продуктов в 2-3 раза, плюс – большой срок службы. Водосток из цинк-титанового сплава или меди – это уже элитная категория товаров, они обладают высочайшими эксплуатационными характеристиками. Пластик – еще один вариант, он практичный, недорогой, его довольно-таки просто монтировать, продукты не подвержены коррозии и служат долго при правильной эксплуатации.

      Вернуться к оглавлению

      Крепление водостока: этапы монтажа

      Установка системы состоит из четырех действий:

      1. Установите крепеж водостока. Проследите, чтобы желоба находились под определенным уклоном (угол указан в инструкции).
      2. Установите заглушки и воронки каждого желоба.
      3. Соедините отдельные элементы желоба в одну общую конструкцию.
      4. Поставьте водосточную трубу.

      Теперь поговорим о том, как осуществить крепление водостока.

      Вернуться к оглавлению

      Крепежные элементы и их применение

      Этапы установки водостока.

      Для установки желоба применяют специальные кронштейны. Данные детали производят из различных строительных материалов в любой необходимой конфигурации. Существует четыре основных способа крепления кронштейнов:

      На лобовую доску крыши. Метод можно применять, если все работы с кровлей уже закончены. Стоит отметить, что это идеальный вариант для крепления пластиковых продуктов.

      1. Если лобовая доска отсутствует, крепите кронштейны на стропильные ноги.
      2. Если второй способ по каким-то причинам Вам не подходит (например, крыша уже покрыта кровельным материалом), забейте в стену строения металлические штыри, на них потом с помощью регулируемых шпилек установите желоб.
      3. Следующий вариант установки кронштейнов подразумевает крепление на нижнюю часть настила или на кровельную обрешетку.

      Для крепления водосточных труб используйте специальные хомуты. Чаще всего строители отдают предпочтение металлическим креплениям. Хомут не должен плотно прилегать к водосточной трубе (особенно при ПВХ-конструкциях), под воздействием перепада температур материал может несколько изменить свои размеры и формы, жесткое крепление приведет к образованию трещин.

      Вернуться к оглавлению

      Крепление водостоков: горизонтальные детали

      Вначале нужно установить все горизонтальные детали (к ним как раз таки и относятся желоба и сливы), а после – вертикальные. Порядок действий такой:

      Схема водостока.

      1. Измерьте длину карнизов, определите общую длину желоба и подсчитайте количество всех необходимых крепежных деталей (при шаге расположения кронштейнов в 0,6 м).
      2. Отметьте место, где должна будет располагаться водосливная воронка. Учтите, что ее входное отверстие нужно разместить на 1 см ниже капельника.
      3. Установите крепежные кронштейны. Не забывайте про уклон желоба. Установите крюк (он будет находиться в наивысшем положении), после – кронштейн (он будет ниже остальных элементов), между этими деталями натяните веревку (ориентируясь на нее, закрепите остальные кронштейны).
      4. После установки всех креплений уложите на них желоб с водосточными воронками, зафиксируйте систему.

      Вернуться к оглавлению

      Дело за вертикальными деталями!

      В установке трубы придерживайтесь следующих правил:

      Трубы необходимо устанавливать снизу вверх.

      1. Чтобы закрепить штыри, на которых будут крепиться хомуты, проделайте отверстия в стенке.
      2. На двух нижних хомутах закрепите отмет.
      3. Установите все оставшиеся звенья водосточной трубы.
      4. Оптимальное расстояние между хомутами – 180 см.

      В наши дни современные системы водослива, как правило, продаются сразу в комплекте с необходимыми деталями. У каждого производителя свои стандарты, именно поэтому важно внимательно читать прилагающуюся к продукту инструкцию, у какой-либо конкретной детали могут быть индивидуальные правила крепления. Выполняйте все работы качественно, ведь отвалившаяся труба или упавший желоб могут причинить немалый финансовый ущерб.

      Установка водостока для крыши своими руками

      Строительство любого здания предполагает монтаж и соответствующих инженерных систем. Их разнообразие и предназначение зависят от специфики строения. Но есть ряд коммуникаций, которые можно назвать универсальными по той причине, что их обустройство производится практически всегда, независимо от того, для каких целей возводится постройка и как она будет эксплуатироваться. Одной из таких систем является водосточная.

      Прежде чем рассматривать, как производится установка водостока для крыши своими руками, ответим на ряд вопросов. Ведь никакую работу не выполнить качественно, если не понимать истинный смысл всех операций и четко не представлять, что в итоге должно получиться. Вот с некоторых пояснений и следует начать.

      Зачем нужны водостоки?

      Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

      Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

      Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

      Всегда ли монтируются водостоки?

      Да, за редким исключением. Например, если речь идет о небольшой хоз/постройке, возведенной на фундаменте свайном, столбчатом или мелкозаглубленном ленточном. И то, только при определенных условиях:

      • Крутизна ската должна быть такой, чтобы вода сразу же стекала вниз, причем интенсивно, а не тоненьким ручейком, постепенно «перебираясь» с крыши на стены.
      • Величина свеса кровельного материала должна исключать возможность попадания жидкости на отмостку.

      Что собой представляет водосточная система?

      Все конструктивные элементы хорошо видны на рисунке. Но это их общий перечень, так как набор комплектующих зависит от особенностей строения и крыши. Поэтому основными считаются желоба и трубы, являющиеся каналами, по которым перемещается жидкость.

      Есть ли выбор по материалам изготовления?

      Да, и довольно большой. Кого более подробно интересует данный вопрос, сможет самостоятельно найти соответствующую информацию. Практика показывает, что большинство собственников монтируют водосточные системы из пластика или оцинкованного металла. Медные изделия из-за высокой цены малопривлекательны, алюминий – не обладает достаточной механической прочностью, и так далее. У каждого вида продукции есть как плюсы, так и минусы.

      Но независимо от материала, из которого изготовлены элементы водосточной системы, порядок работы по ее монтажу остается неизменным; разница может быть только в отдельных деталях (все особенности установки, крепления оговариваются в сопроводительной документации на товар).

      Внимание! Данная статья не является инструкцией в истинном значении этого слова. В ней рассматриваются лишь общие моменты. При установке водосточной системы необходимо руководствоваться рекомендациями производителя.

      Что нужно учесть при монтаже?

      • Диаметр (сечение) основных элементов водосточной системы – труб, желобов. Прежде чем их приобретать (или изготавливать своими руками), необходимо сделать соответствующие расчеты.
      • Тип профиля комплектующих изделий. Какой бы вариант ни был выбран (полукруглый, трапециевидный или иной), форма сечения должна быть идентичной для желобов, труб и остальных элементов.

      В принципе, работа по установке водостока не относится к категории «сложная». Если вникнуть в смысл процесса, то не понадобится оплачивать услуги наемных мастеров – все можно смонтировать самому.

      Разметка и крепление кронштейнов

      Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.

      Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.

      На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.

      Если на каком-то отрезке «дистанции» предусмотрена установка воронки, то методика расположения лотков несколько видоизменяется – они должны иметь уклон в ее сторону. Почему – понятно.

      Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п. м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».

      Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.

      Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.

      Их несколько:

      • Первый – к лобовой доске.
      • Второй – к стропильным ногам.
      • Третий – к обрешетке.

      Например, вот таким образом:

      Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.

      Сборка частей водосточной системы

      Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.

      Сам процесс сложности не представляет, тем более, если есть инструкция. Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво». Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.

      Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.

      Установка водостоков на кронштейны

      Процесс укладки сборки из лотков на подвесные опоры в комментариях не нуждается. Все секции соединяются между собой по уже изложенным правилам.

      Особенности монтажа труб

      • Они не должны примыкать к стенам. Минимальное отстояние – 50 мм.
      • Примерный интервал между хомутами – 1,5 м.
      • От нижнего среза последнего колена до грунта – не менее 15 см. В противном случае на земле возможно образование ледяной «горки».

      Техника безопасности!

      Об этом, уважаемый читатель, забывать никогда не следует. Поэтому монтаж водостоков в одиночку не делается.

      Крепление водостоков к крыше: что нужно

      Осуществить крепление водостоков к крыше не так уж и сложно, как может показаться на первый взгляд. С чего же следует начинать монтаж водосточных систем кровли?

      Схема устройства водостока круглого сечения.

      В первую очередь необходимо осуществить крепление горизонтальных деталей системы (желобов, сливов), а затем уже приступать к креплению вертикальных элементов системы (труб водостоков) кровли. При этом монтаж труб сточных следует проводить снизу вверх.

      Осуществляя возведение и обустройство кровли, необходимо учитывать, что верная установка водостоков является залогом высококачественного отвода жидкости.

      Для построек могут использоваться внутренняя и наружная системы.

      Какой материал применять

      Схема винилового водостока.

      Итак, перед тем как начать монтаж водосточной системы, крайне важно определиться с материалом, из которого она будет впоследствии изготовлена. Это может быть как пластик, так и металл.

      Самый недорогостоящий вариант – система, которая была изготовлена из оцинкованной стали. Данный вариант активно используется, как правило, жилищно-коммунальными организациями, в частном же домовладении монтаж водостока из данного материала встречается достаточно редко. Обычно для него используют:

      • металлические детали, покрытые полимерами;
      • пластик;
      • выкрашенный металл.

      Не менее эффектно выглядит водосток, изготовленный из меди, но он используется лишь на медных кровлях в престижном строительстве.

      Для начала необходимо изготовить либо приобрести элементы водосточной системы кровли.

      Для изготовления системы стоков нужны:

      • железные листы толщиной в 0,7 мм;
      • вальцовка.

      Схема металлического водостока.

      Для того чтобы сделать фальцевое соединение, на листах необходимо выполнить сгиб на продольной кромке. Далее способом выкатки железным листам следует придать форму цилиндра (для труб водостоков) или форму полуцилиндра (для желобов водостоков). Для данных целей следует использовать специальный прибор, именуемый вальцовкой.

      Для того чтобы правильно изготовить воронку системы, необходимо из листа железа вырезать 3 элемента:

      • ободок;
      • стакан;
      • конус.

      При изготовлении данной детали очень важно следить за тем, чтобы диаметр ободка непременно соответствовал диаметру стороны конуса, которая будет соединяться.

      Диаметр нижнего участка импровизированного стакана должен соответствовать диаметру трубы водосточной. Все элементы воронки, также как и она сама, с трубой соединяются с помощью фальцевого шва.

      Каких бы то ни было, особых правил в изготовлении слива нет. Как правило, в роли него выступает заранее косо обрезанная труба, которая крепится под наклоном к водосточной трубе.

      Вернуться к оглавлению

      Теперь можно приступать непосредственно к самому монтажу

      Для этого потребуются:

      • подготовленные элементы системы водостока;
      • рулетка;
      • штыри, скобы и иные элементы для крепежа;
      • электродрель;
      • дюбель-гвозди;
      • лестница.

      Схема сборки водостока.

      1 этап. Крепление желобов и сливов.

      1. Необходимо измерить крышу по ее периметру, далее исходя из результатов, которые были получены, следует определить общий размер желобов.
      2. Также необходимо просчитать количество деталей для крепежа, ориентируясь при этом на то, что крюки для крепления желобов системы должны быть расположены на расстоянии 60-70 см друг от дружки.
      3. Затем следует разметить места, где впоследствии будут крепиться сливы системы (водоприемные воронки).

      Нужно помнить, что входное отверстие нашей воронки должно быть немного ниже капельника карнизного свеса (миллиметров на 8-10).

      Если сливом является не воронка, а желобное звено со специальным отверстием для присоединения переходного колена трубы сточной, то штырь карнизный необходимо расположить ниже не менее чем на 50 мм от свеса кровли.

      Для того чтобы закрепить подвесные желоба, следует привинтить скобы на ином конце стены чуть выше крепления сливного штыря. Уклон же образуется из-за различного уровня крепления желобов подвесных, которые нужны для обеспечения нормального стока осадковых вод.

      Далее между штырем и скобой необходимо натянуть веревку и прикрепить по последней скобе промежуточной к карнизу кровли. Для того чтобы закрепить настенные желоба, следует прибить на свес карнизный перпендикулярно ему крюки.

      Потом нужно подготовить настенные либо подвесные желоба необходимого размера и соединить их звенья в общие блоки. Далее следует прикрепить переходное колено к воронке водоприемной, т. е. к сливу кровли.

      Вернуться к оглавлению

      2-ой этап: крепление труб водосточных

      Схема крепления водосточной системы.

      Трубы водосточные можно крепить в период строительства здания (единовременно с осуществлением кладки стен из кирпича) либо после окончания работ, касающихся монтажа кровли и строительства.

      Первый метод крепления водосточных труб наиболее экономичен. Монтаж трубы сточной осуществляется, как это уже было сказано, снизу вверх, применяя при этом лестницу.

      1. Необходимо проделать отверстия, для того чтобы крепить настенные штыри, в которых будут фиксироваться звенья труб стоков. Месторасположение крепления верхнего настенного штыря следует определить, опираясь на угол переходного колена, размер выносного карниза кровли, а так же на диаметр трубы сточной.
      2. Затем необходимо прикрепить в самом нижнем штыре (настенном) отмет, который может оказаться стандартным – со срезанным углом либо обыкновенным звеном трубы водосточной, которое непосредственно соединено с входом в канализацию дворовую.
      3. Все оставшиеся звенья трубы стоков необходимо вставить в штыри настенные.
      4. Крайне важно, чтобы каждое из звеньев опиралось на отдельный штырь. Если длина звена составляет более 2 м, то следует осуществить монтаж в середине вспомогательного поддерживающего штыря. Данная мера поможет уберечь ствол трубы от слишком сильной нагрузки.

      Если система стоков была приобретена, то в собственном комплекте она должна содержать все детали и крепежи, которые нужны для осуществления крепления стоков на крышу.

      Для того чтобы ответить на вопрос, как верно крепить водосток, следует внимательно прочитать инструкцию, которую дает производитель, потому что у каждой отдельно взятой модели имеются собственные нюансы применения деталей, которые нужны для крепежа.

      В любом случае крепление всех деталей стоков к крыше должно быть выполнено весьма надежно, потому что желоб, который упал, либо отвалившаяся труба может привести к существенному ущербу и даже к несчастному случаю. Поэтому подойти к данной работе необходимо со всей ответственностью и аккуратностью. Также не следует забывать и о собственной безопасности и обзавестись страховкой, т. к. существует риск упасть с крыши.

      Крепление водостока. Разметка. Установка. Профиль для водостоков

      В собранном и зафиксированном виде водосточная система кажется простой и не требующей особых усилий при монтаже. Однако малейшее отклонение конструкции или упущенный элемент крепежа делают установку не просто бесполезной, но и губительной для дома. К счастью, современные производители разрабатывают удобные в инсталляции и надежные комплекты таких систем, благодаря которым упрощается монтаж водостоков и сопутствующих элементов. Но только внимательность и аккуратность в ходе установки, подкрепленные тщательными расчетами, могут обеспечить качественную инсталляцию.

      Материал для водостока

      Традиционным материалом, из которого выполняются водосточные системы, является металлический профиль. Он способен удовлетворять всем требованиям к таким конструкциям. Это и прочностные показатели, и гибкость в монтаже, и долговечность. Но есть и недостатки такого решения. Выбирая профиль водостока, следует ориентироваться на сталь, прошедшую оцинковку или обработку полимерным покрытием. Каким бы надежным ни было крепление водостока, поражение коррозией сведет на нет все усилия в монтаже. Поэтому защитный слой в случае с металлическим профилем обязателен.

      Относительно пластика список преимуществ тоже немалый. На них стали переходить владельцы частных домов по причине удобного монтажа и бесшумности работы материала под дождем. Относительно прочности и долговечности пластиковые водостоки практически не уступают металлическим. Однако есть у поливинилхлорида и свои недостатки. Материал расширяется под действием высокой температуры, поэтому в точках крепления следует предусматривать резиновые уплотнители.

      Как осуществляется крепление желобов?

      Главным образом для этой задачи используются специальные крюки-кронштейны. Например, крепление желоба водостока с помощью таких элементов осуществляется в нескольких частях:

      • фиксация к карнизному свесу, которая направляется вдоль ската кровли;
      • к стропильной конструкции или крайнему элементу обрешетки;
      • к дощатому основанию перекрытия.

      Перед установкой следует рассчитать, каким будет плечо крюка. Чтобы не просчитаться, рекомендуется приобретать регулируемые элементы. С их помощью можно осуществлять крепление водостока практически на любой скат, не деформируя при этом металл. Также следует обращать внимание на оттенок и форму крепежной детали – это позволит выдержать стилистику фасада.

      Разновидности кронштейнов по конструкции

      В конструкционном отношении разделение кронштейнов для водосточных систем имеет очень большое значение. От правильности этого выбора зависит надежность и функциональность конструкции. Итак, крепление водостока может выполняться кронштейнами следующих типов:

      1. Фронтальные элементы. Такой крепеж прикручивается к ветровым доскам с помощью шурупов. Располагать кронштейн можно под углом или в вертикальном положении – это зависит от того, как были обрезаны стропила.
      2. Выгнутые плоские кронштейны. Фиксация выполняется к дощатому настилу, к стропильной конструкции или обрешетке. Важно, чтобы выдерживался шаг крепления, что не всегда возможно, например, при фиксации к обрешетке.
      3. Плоские кронштейны для выполнения боковой установки. С помощью этого крепежа производится крепление водостока к крыше с боковой стороны стропил.
      4. Универсальный кронштейн. Собственно, название говорит за себя – данная разновидность метиза позволяет фиксировать конструкцию к стропилам, элементам обрешетки, настилу или же к ветровой доске.

      Разметка установки

      Желоба следует ориентировать таким образом, чтобы в процессе оттепели они смогли выдерживать массы сползающего с крыши снега. Места фиксации кронштейнов должны находиться в двух сантиметрах от воронки и не более. В этом участке будет произведено соединение желоба с трубой. Крайний элемент крепежа следует отодвинуть от края кровли на 15 см. Перед тем как выполнять крепление водостока к крыше, необходимо произвести монтаж разгибаемых кронштейнов. Они укладываются рядом, после чего надо с помощью маркера нарисовать линию с уклоном желоба. Каждый фиксатор отгибается в том месте, где был оставлен след от маркера. После этого выполняется монтаж согласно намеченному плану.

      Расчет уклона

      Для желобов также следует предусмотреть так называемую кривизну. Это уклон относительно водосточных труб, то есть в их сторону. Данный расчет производится исходя из сечения желоба и длины ската. На один метр это отклонение может составлять от 0,5 до 2 см. К примеру, если по горизонтали длина ската будет иметь 8 м, то разница в уровнях от одного кронштейна до другого будет составлять 4 см. Если же длина ската превышает 12 м, то в некоторых случаях крепление водостока выполняют с уклоном в двух направлениях. Такая конфигурация встречается, если на одной стороне крыши предусмотрено несколько труб для отвода воды. Обязательным условием корректности монтажа с уклоном является соблюдение горизонтали для карнизного свеса.

      Монтаж кронштейнов

      Установка кронштейнов может производиться с шагом от 0,4 до 0,7 м. В целях экономии многие сокращают это расстояние, но такое решение опасно с точки зрения надежности. Дело в том, что без хорошей опоры желоба могут прогнуться и деформироваться под нагрузками снега. В этом отношении пластиковые водостоки прочнее, хотя и для них есть предел максимальной нагрузки. В установке кронштейнов к стропилам главное – это выдержать уровни с оптимальными наклонами желобов. Монтаж по направлению ската производится с понижением каждого последующего элемента относительно предыдущего. Детали крепления, которые устанавливаются к стропильной конструкции и обрешетке, сначала нужно согнуть под соответствующую форму для того чтобы был обеспечен правильный подгон по наклону ската.

      Установка держателей для труб

      Для обеспечения фиксации водосточных труб к стене здания используют специальные держатели. Устройство такого элемента предусматривает наличие хомута и шурупа, которые будут обеспечивать крепление водостока к стене дома. Держатель следует располагать под всеми раструбами, где соединяются трубы. Если используются прямые и длинные отрезки труб, то установку хомута следует производить через каждые 2 м.

      Важно отметить, что для деревянных и кирпичных стен необходимо использовать разные модели держателей. Например, для кирпичных следует подбирать изделия, включающие шуруп с пластиковым дюбелем. В данном случае необходимо проделать отверстие для крепежного элемента, через которое и будет осуществлена установка держателя.

      Если планируется монтаж водостоков к деревянному дому, то крепление хомутов желательно выполнять с помощью специальных стержней или пластин с шурупами. Деревянная основа считается менее надежной, поэтому необходимо предусматривать или заглубленное внедрение крепежа, или установку с захватом большей площади. Для повышения надежности также рекомендуется устанавливать вспомогательные панели, на которые в дальнейшем можно будет осуществлять монтаж держателей с водосточными трубами.

      Кровельная воронка Hercules® | OMG Кровельные изделия

      OMG Hercules RetroDrains, одобренные кодом

      , самые популярные в отрасли модернизированные дренажи, доступны в размерах 3, 4, 5 и 6 дюймов и с различными вариантами для поддержки любого проекта, включая фланец с покрытием TPO или ПВХ для прямой мембраны. вложение.

      Найти дистрибьютора Найдите представителя OMG

      Особенности и преимущества

      Особенности и преимущества

      • Экономит время и деньги, позволяя легко установить с крыши, не мешая жильцам.
      • Литой алюминиевый купол фильтра и зажимное кольцо, которые не ржавеют, что обеспечивает долгий срок службы и производительность.
        • Уплотнения U-Flow
      • превосходят стандарт ANSI/SPRI RD1 (введенный в 2004 г.) для безопасного и водонепроницаемого соединения.
      • Большинство дренажей OMG Hercules сертифицированы лабораториями QAI на соответствие ASME 112.6.4 и CSA-B79-08.

      Использование продукта

      Использование продукта

      Hercules RetroDrains предназначены для замены существующих новых строительных водостоков при ремонте кровли. Устанавливаемые с поверхности крыши, Hercules RetroDrains спроектированы таким образом, чтобы их можно было установить без демонтажа существующего водосточного приспособления. Hercules RetroDrains имеют механическое уплотнение для прямого соединения с существующей водопроводной трубой из ПВХ или чугуна.

      Как и в случае со всеми строительными материалами, установщик несет ответственность за рассмотрение использования продукта совместно с профессиональным проектировщиком, чтобы подтвердить безопасность, совместимость и соответствие требованиям производителя кровельного покрытия и местным строительным нормам.

      Технические характеристики

      Технические данные

      Дренажный корпус: центробежный алюминий калибра 11 (0,125 дюйма)
      Уплотнение: водонепроницаемое механическое уплотнение U-Flow (для установки требуется отвертка U-Flow)
      Фланец: диаметр 17,5 дюймов с поддоном. Доступны варианты с покрытием из ТПО и ПВХ.
      Купол фильтра: литой алюминий, алюминиевый купол SuperDome или Vortex Breaker
      Шток: 12 дюймов
      Зажимное кольцо: литой алюминий, если применимо. * Не предусмотрено для трапов с покрытием из ТПО или ПВХ.

      СЕРТИФИКАТЫ

      ASME 112.6.4 — устанавливает минимальные требования к конструкции кровельных водостоков и сертифицирован QAI Laboratories.

      CSA-B79-08 — стандарт Канадской ассоциации стандартов для коммерческих и жилых стоков и очистных сооружений, сертифицирован QAI Laboratories.

      ANSI/SPRI RD-1 — национальный стандарт качества для модернизированных кровельных водостоков, который требует, чтобы уплотнение выдерживало 10 футов. водяного столба в течение 24 часов без утечек.

      Информация об упаковке

      Информация об упаковке

      Алюминиевый Геркулес

      Кат. № Описание Размер (дюймы) Количество в упаковке Габаритный вес (фунты)
      HDAL3A Алюминий Herc. с зажимным кольцом 3 Каждый 27
      HDAL4A Алюминий Herc. с зажимным кольцом 4 Каждый 27
      HDAL5A Алюминий Herc. с зажимным кольцом 5 Каждый 27
      HDAL6A Алюминий Herc. с зажимным кольцом 6 Каждый 27

      Геркулес с покрытием TPO

      Кат. № Описание Размер (дюймы) Количество в упаковке Габаритный вес (фунты)
      HDTPO3A Герц. с фланцем с покрытием TPO 3 Каждый 27
      HDTPO4A Герц. с фланцем с покрытием TPO4 Каждый 27
      HDTPO5A Герц. с фланцем с покрытием TPO 5 Каждый 27
      ХДТПО6А Герц. с фланцем с покрытием TPO 6 Каждый 27

      Геркулес с покрытием из ПВХ

      Кат. № Описание Размер (дюймы) Количество в упаковке Габаритный вес (фунты)
      HDPVC3A Герц. с фланцем с покрытием из ПВХ 3 Каждый 27
      HDPVC4A Герц. с фланцем с покрытием из ПВХ 4 Каждый 27
      HDPVC5A Герц. с фланцем с покрытием из ПВХ5 Каждый 27
      HDPVC6A Герц. с фланцем с покрытием из ПВХ 6 Каждый 27

      Кровельные воронки | Кровельные водостоки и оборудование
