      виды, вентиляция и установка конька на металлочерепицу двухскатной крыши

      Коньковые планки на двухскатной, вальмовой или шатровой кровле закрывают стык ее верхних кромок, герметизируют его и обеспечивают воздухообмен в подкровельном пространстве.

      Конек для металлочерепицы — это самая верхняя деталь крыши, он монтируется последним. От точности и качества установки коньковых элементов зависит герметичность и долговечность всей кровельной системы, сухость и тепло в доме.

      Устройство и назначение

      Как сделать конек на крышу из металлочерепицы?

      Скатная кровля имеет два или более скатов — плоских участков крыши. Их верхние кромки встречаются вдоль прямой линии. Между кромками имеется некоторый зазор. Чтобы крыша не протекала, этот зазор необходимо перекрыть.

      Вторая функция — организация циркуляции воздуха в подкровельном пространстве. Коньковые планки бывают разных видов.

      Формы коньков для металлочерепицы

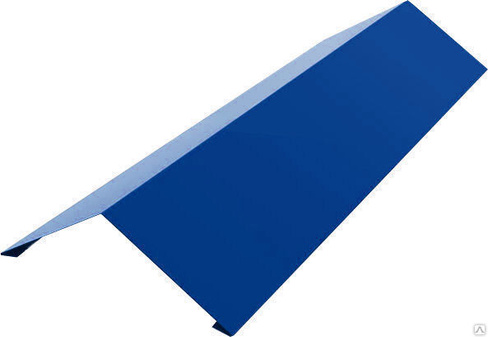

      Самый простой вид конька — это согнутый посередине лист металла

      , накрывающий линию стыка скатов уголком. Он крепится к обрешетке кровельными саморезами. На практике такой вид коньковой планки для металлочерепицы применяют редко, в качестве бюджетного или временного решения. Плоский коньковый элемент ухудшает внешний вид кровли из металлочерепицы.

      Круглый, а точнее — конек полукруглый для металлочерепицы штампуется из такого же металлического листа, что и металлочерепица. Он имеет аналогичное защитное покрытие. В поперечном сечении он представляет собой круглую арку. Такой профиль обеспечивает большую устойчивость к ветровой и снеговой нагрузке, и напоминает внешним видом черепицу.

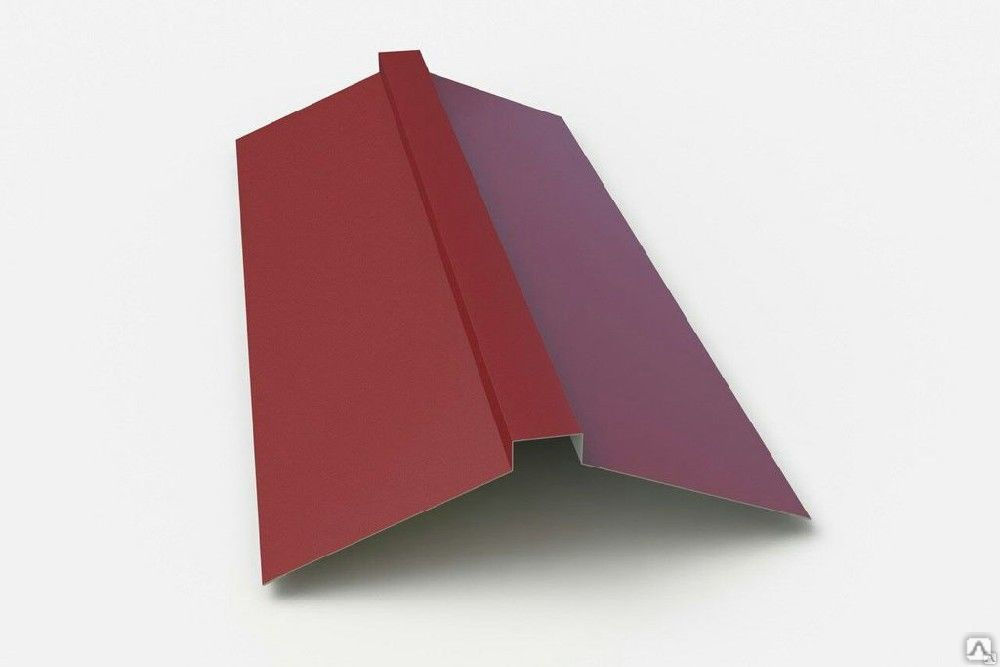

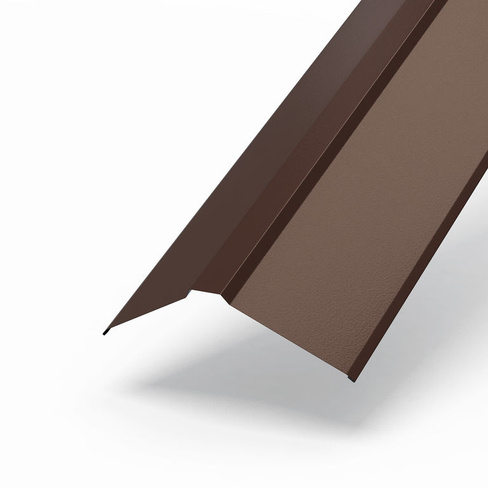

      Фигурный конек для металлочерепицы в сечении представляет собой комбинацию треугольника и трапеции. Он хорошо прилегает к кромкам скатов и обеспечивает достаточное пространство для организации качественного воздухообмена.

      Размеры

      Круглые элементы поставляются двух размеров — большие и малые.

      Большой коньковый профиль для крыши из металлочерепицы имеет радиус окружности 80 мм и расстояние между кромками 325 мм. Он используется для кровель с небольшим углом уклона.

      Радиус малого – 75 мм, расстояние между кромками — 220 мм. Он лучше подойдет для скатов, встречающихся под острым углом, а также для скатов небольшой протяженности, таких, как беседки или навесы.

      Простой треугольный конек под металлочерепицу сгибается под углом 100о, ширина его сторон — по 140 мм.

      Размеры трапециевидного фигурного элемента: сторона треугольной части 118 мм, вертикальной — 30мм и отбортовки — 50 мм.

      При монтаже угол конька для крыши можно изменять в достаточно широких пределах.

      Установка на двухскатную крышу

      Для монтажа конька крыши из металлочерепицы потребуется лестница достаточной длины или инвентарные подмости.

      При установке конька на высоте обязательно использование строительной каски и страховочного пояса, надежно закрепленного к массивным неподвижным элементам. Если таковые отсутствуют, пояс крепят к прочной веревке, перекинутой через верх кровли и закрепленной внизу.

      Как крепится конек на металлочерепицу?

      При монтаже двускатной крыши о стыке скатов следует позаботиться до начала крепления листов. К обрешетке возле верхней кромки ската добавляют две дополнительные подконьковые доски: по одной с каждого ската. Их выбирают на 5-10 мм толще, чем основные, они обеспечивают надежную опору.

      Между подконьковыми досками следует оставить зазор в 5-10 см для прохождения воздуха. На верхнюю кромку кровли из металлочерепицы монтируют уплотнитель.

      Крепление элементов конька для металлочерепицы начинают со стороны преимущественного направления ветров. Особенно важно точно установить первый коньковый элемент.

      После того, как он выровнен относительно обоих скатов, протягивают разметочный шнур, по которому крепят с нахлестом в 5-15 см остальные элементы. В последнюю очередь устанавливают концевые заглушки для конькового профиля.

      Важно! Для крепления конька к металлочерепице используют более длинные саморезы, чем для самих листов (на 10-20мм).

      Если угол, под которым сходятся скаты кровли, не равен углу сгиба приобретенных доборных элементов, подгибать их лучше на земле. Раскраивать элементы на крыше также не рекомендуется, для этого лучше сделать стапель внизу.

      Монтаж для четырехскатной крыши

      Как правильно установить конек на четырехскатной кровле?

      На вальмовой крыше несколько стыков между скатами: горизонтальный и четыре наклонных. Для таких крыш чаще всего применяется установка полукруглого конька на металлочерепицу.

      Как крепить конек на металлочерепицу

      ?

      Сначала монтируются коньки на наклонных стыках. Далее устанавливаются дополнительные коньковые доски обрешетки и уплотнители.

      На следующем этапе потребуется монтировать верхний, горизонтальный стык. И, наконец, крепятся коньковые узлы — переходные элементы, соединяющие верхний и наклонные стыки скатов. Они изготавливаются из пластмассы, окрашенной в тот же цвет, что и коньковые элементы, и листы.

      Переходные элементы подбираются под угол наклона скатов вальмовой крыши. Ставить их следует так, чтобы они несколько возвышались над уровнем верхнего стыка. Это позволит исключить затекание воды под начало наклонного стыка.

      Как перекрыть зазор под коньком

      Профиль кровельных листов имеет переменную высоту. При этом между верхней частью листа и кромкой конька на крыше образуются зазоры. Если оставить их без уплотнения, при значительном ветре дождь или снег будут попадать под кромку, нарушая герметичность кровли. Поэтому зазор перекрывают уплотнительными элементами.

      Однако полностью перекрывать зазор тоже плохо: в подконьковом пространстве образуется застойная зона с нарушенной циркуляцией воздушных масс.

      При выборе уплотнителя следует отдавать предпочтение тем способам, которые обеспечивают достаточное движение воздуха.

      Виды и свойства уплотнителей

      Самый простой и дешевый способ — задуть в зазор монтажную пену. Однако при этом щель будет полностью перекрыта, и влажный воздух будет застаиваться под кровлей, разрушительно действуя на обрешетку и стропильную систему. Придется прорезать вентиляционные щели ножом.

      Универсальные самоклеящиеся уплотнители из вспененных полимеров гарантируют безупречный внешний вид кровли, но обладают тем же недостатком — препятствуют воздухообмену.

      Наилучшим вариантом (но и самым дорогостоящим) будут самоклеящиеся профильные уплотнители. Они подбираются под конкретную модель металлической черепицы и повторяют ее профиль.

      С равным шагом в них проделаны отверстия, гарантирующие качественный воздухообмен. При монтаже кровли уплотнители наклеиваются вдоль верхней кромки последнего ряда металлочерепицы и обжимаются кромкой конькового элемента.

      Саморасширяющиеся ленты также являются универсальными. При контакте с воздухом они вспениваются и увеличивают свой объем в несколько раз, перекрывая зазор. Для обеспечения вентиляции конька ленты наклеивают с небольшими промежутками.

      Альтернатива уплотнителям – аэроэлемент

      Аэроэлемент — это самый совершенный и технологичный способ уплотнения коньковых конструкций. Он представляет собой ленту сложной конструкции. По краям ленты расположены гофрированные полосы с самоклеящимся слоем, соединяемые с верхними кромками скатов кровли.

      Они позволяют закрепить материал к кровельным листам. Через складки полос осуществляется вентиляция подконькового пространства. Средняя часть ленты сделана из полипропиленового полотна или сетки, также пропускающей водяные пары. Стоит такой уплотнитель недешево и требует высокой точности при монтаже.

      Как установить конек?

      Устройство конька крыши проектируется вместе с кровлей и опорной системой. Нужно выбрать подходящие к вашей крыше коньковые планки и уплотняющие детали.

      Для опоры конькового элемента укладывается дополнительная доска обрешетки или крепится коньковый брус.

      При монтаже коньковых планок на крыше из металлочерепицы важно обеспечить достаточную вентиляцию подкровельного пространства.

      Конек на крыш в Украине. Цены на конек на крыш на Prom.ua

      Конек оцинкованный на кровлю, АКЦИЯ конёк кровли, купить конек на крышу, конёк кровельный, конёк на крыше

      На складе в г. Киев

      Доставка по Украине

      от 65 грн/пог.м

      Купить

      КИЕВСКИЙ ЗАВОД КРОВЕЛЬНЫХ МАТЕРИАЛОВ

      Конек на кровлю, конёк для шифера, конек кровельный из оцинкованной, планка конька

      На складе в г. Киев

      Доставка по Украине

      от 75 грн/пог.м

      Купить

      КИЕВСКИЙ ЗАВОД КРОВЕЛЬНЫХ МАТЕРИАЛОВ

      Конек кровельный на крышу купить, Конек фигурный на крышу, Конек из оцинкованной стали.

      Доставка по Украине

      от 75 грн/пог. м

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Конек простой, конёк для шифера, конек кровельный из оцинкованной, планка конька

      На складе в г. Киев

      Доставка по Украине

      от 70 грн/пог.м

      Купить

      КИЕВСКИЙ ЗАВОД КРОВЕЛЬНЫХ МАТЕРИАЛОВ

      Конек на крышу из оцинкованной стали 200 х 200 (толщина жести 0,5 мм) длина по 2 метра

      Под заказ

      Доставка по Украине

      133 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Конек металлический на крышу 200 х 200 Матовый материал толщина стали 0,5 мм

      Под заказ

      Доставка по Украине

      139 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Планка конька на крышу из металлочерепицы простой плоской формы — покрытие глянец — 155х155 мм

      Под заказ

      Доставка по Украине

      129 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Планка конька на крышу из профнастила простой плоской формы — покрытие МАТ — 145х145 мм (0,4 мм)

      Под заказ

      Доставка по Украине

      121 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Планка конька на крышу из профлиста простой ровной формы — покрытие Матовое — 250х250 мм (0,4 мм)

      Под заказ

      Доставка по Украине

      186 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Конек кровельный, Конек фигурный на крышу, Конек простой на кровлю, Конек оцинкованный, Конек кровли, Конек.

      Доставка по Украине

      от 75 грн/пог.м

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Кровельный конёк фигурный, планка конька кровельного сложный, конёк на крышу для черепицы

      Доставка по Украине

      от 116 грн/пог.м

      Купить

      ЮПРОФИЛЬ — Профнастил и Металлочерепица Завод

      Конек оцинкованный на кровлю, конёк кровли, купить конек на крышу, конёк кровельный, конёк на крыше, шиферную

      На складе в г. Киев

      Доставка по Украине

      от 65 грн/пог.м

      Купить

      КИЕВСКИЙ ЗАВОД КРОВЕЛЬНЫХ МАТЕРИАЛОВ

      Кровельный конёк на крышу, купить конёк из оцинкованной стали, планка конька для металлочерепицы и профнастила

      Доставка по Украине

      от 115 грн/пог.м

      Купить

      Завод профнастила и металлочерепицы

      Конек кровельный оцинкованный, Конек на кровлю простой, Конек для крыши, Конек на крышу.

      Доставка по Украине

      от 75 грн

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Конек кровельный на крышу из профнастила, Планка конька кровельного, Оцинкованный конек на крышу купить .

      Доставка по Украине

      от 75 грн

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Смотрите также

      Ендова на крышу, кровельный конек, снегоупоры.

      Под заказ

      Доставка по Украине

      от 43 грн

      Купить

      УкрВікнаБуд. Пластиковые окна и двери. Подоконники. Москитные сетки. Отливы. Жалюзи. Ролеты.

      Конек оцинкованный фигурный, АКЦИЯ конёк кровли, купить конек на крышу, конёк кровельный, конёк на крыше

      На складе в г. Киев

      Доставка по Украине

      от 70 грн/пог.м

      Купить

      КИЕВСКИЙ ЗАВОД КРОВЕЛЬНЫХ МАТЕРИАЛОВ

      Кровельный конек коричневого цвета РАЛ 8017, Конек на крышу коричневый матовый и глянцевый RAL 8017.

      Доставка по Украине

      от 90 грн

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Уплотнительная поролоновая лента MIZOL на конек крыши

      Доставка из г. Днепр

      37 грн

      Купить

      ★★★★★ УКРИЗОЛ оптово розничная компания

      Конек на крышу из оцинковки 150 х 150 (толщина стали 0,5 мм) длина по 2 метра

      Под заказ

      Доставка по Украине

      117 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Конек фигурный для крыши из стали с полимерным покрытием на профнастил 115х115 глянец 0,4 мм

      Под заказ

      Доставка по Украине

      119 грн/м

      Купить

      TINCRAFT — Интернет магазин изделий из стали

      Конек для крыши оцинкованный 2м (15×15)

      На складе

      Доставка по Украине

      130 грн/м

      Купить

      Юни-Опт

      Конек для крыши оцинкованный 2м(20*20)

      На складе

      Доставка по Украине

      165 грн/м

      Купить

      Юни-Опт

      Конек для крыши оцинкованный 2м (25×25)

      На складе

      Доставка по Украине

      200 грн/м

      Купить

      Юни-Опт

      Конек кровельный, Конек фигурный на крышу, Конек простой на кровлю, Конек оцинкованный, Конек кровли, Конек.

      Доставка по Украине

      от 75 грн/пог.м

      Купить

      Завод по изготовке профнастила и металлочерепицы

      Конек оцинкованный для шифера 145х145х2000 мм

      На складе в г. Золотоноша

      Доставка по Украине

      195 грн

      Купить

      Руфітекс

      Конек (тип 2) 8017 РЕМА 0,45 (Словакия)

      На складе

      Доставка по Украине

      310 грн

      Купить

      Руфітекс

      Конек (тип 2) 8019 РЕМА 0,45 (Словакия)

      На складе

      Доставка по Украине

      310 грн

      Купить

      Руфітекс

      Конек (тип 2) 3005 РЕМА 0,45 (Словакия)

      На складе

      Доставка по Украине

      310 грн

      Купить

      Руфітекс

      Как сделать конек на крышу своими руками: устройство, как установить самому

      Устройство конька – завершающий этап сооружения кровельной конструкции, влияющий на эстетические и технические характеристики дома в целом.

      Несмотря на значимость финишной работы особой сложности в ее выполнении нет.

      Результат обязательно будет успешным, если знать, как сделать конек на крышу своими руками и закрепить столь важный элемент. В этой статье мы расставим все точки над i и полностью разберем все тонкости данных строительных работ.

      Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции:

      • Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром.
      • Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство.
      • Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

      В двухскатных, ломаных, вальмовых и полувальмовых конструкциях конек повторяет форму одноименного прогона и равен его длине. Однако установкой конька завершается строительство не только крыш с наслонными стропилами. Последние по конструктивным условиям обязаны опираться верхом на прогон, т.е. на коньковую балку или доску.

      Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

      Вальмовые углы также обустраивают по принципу установки коньков. По сути, ребра выпуклых углов крыши тоже смело можно отнести к коньковой категории, только расположенной не горизонтально, а под углом.

      К тому же стартовые и рядовые фасонные детали для вальмовых ребер и коньков выпускаются равнозначной конфигурации и размеров. Только для точки сопряжения ребер производятся специальные вальмовые элементы.

      Работы по обустройству вальм и коньков проводятся по аналогии. Существенная разница лишь в том, что на крышах с указанными выпуклыми ребрами сначала монтируют завершающие детали на вальмовые выступы, а затем сооружают конек. Его края должны перекрывать «окантовку» наклонного угла, чтобы стекающая по скатам вода не просачивалась в чердачное пространство.

      В сооружении коньков по скатным крышам применяются изделия и фабричного, и собственноручного производства. Способы и материалы для обустройства определяет тип кровельного покрытия:

      • При применении битумной черепицы конек устраивают из гибких коньковых элементов, поставляемых в комплектации с кровлей или нарезанных самостоятельно из рядовых гонтов.
      • При использовании кровельной стали, профнастила, металлочерепицы конек покрывается металлической планкой, которую приобретают в готовом виде или изготавливают из листовой стали своими руками.
      • При применении глиняной, керамогранитной, песчано-цементной и полимерной черепицы, натурального шифера, асбестоцементных волнистых листов и плиток конек сооружают путем поштучной укладки коньковых деталей, изготовленных производителем покрытия.

      Детали конька для обустройства черепичных и шиферных крыш можно сделать собственноручно посредством заливки цементно-песчаной смеси в заранее сделанную по конкретному размеру форму. Однако означенный нелегкий труд не порадует экономической целесообразностью, и к качеству изделий наверняка будет немало претензий.

      Цвет самостоятельного произведения однозначно не совпадет с колоритом кровли. Потому что без сведений о точной рецептуре приготовления смеси практически невозможно подобрать пропорции компонентов и красящих пигментов.

      Утрамбовать смесь в форме идеально без промышленного виброоборудования тоже не получится. Значит, о необходимой плотности изделия не может быть речи. Низкая плотность – это избыток пор, из-за которого снижаются водоотталкивающие свойства и морозоустойчивость.

      Зато производство планок для устройства конька крыши, покрытой профилированным металлом, вполне доступно усердным умельцам. Все дело заключается в раскрое листовой стали согласно требующимся размерам и в формовке деталей с помощью гибочного станка.

      Оптимизировать итоги раскроя и гибки поможет профнастил в роли исходного материала. Наличие гофр определит рисунок будущего конька, правда, может увеличить расход, если складки не будут безукоризненно соответствовать размерам изготавливаемой детали.

      Следует помнить, что при раскрое нужно оставить по 1 см запаса вдоль обеих сторон. Их необходимо загнуть внутрь для создания края с защитной кромкой. Форма коньковой планки в сечении может повторять один из фигурных промышленных вариантов или напоминать обычный металлический уголок.

      Самодельные или фабричные металлические коньковые планки могут применяться при обустройстве крыш с мягким покрытием, если такое экстерьерное решение не упростит и не ухудшит внешний вид постройки. В кровельных системах с битумной черепицей планки нередко используют в качестве деталей усиления конька с последующей укладкой поверх гибких гонтов.

      В методах обустройства коньков крыш с мягкими и жесткими покрытиями есть общие правила, не зависящие от разновидности кровельного покрытия. Выполнение общепринятых предписаний – обязательное условие нормальной работы конструкции.

      Требования, которые следует соблюдать при устройстве конька:

      • Вдоль коньковой линии утепленных крыш гидро- и пароизоляционные прослойки обязаны иметь разрыв. Он нужен для свободного выхода конденсата с испарениями из подкровельного пространства.
      • Установленная на стропила обрешетка должна обеспечить в вершине зазор между плоскостями скатов не менее 5 см.
      • Разреженная обрешетка вдоль коньковой линии усиливается путем замены бруска на доску или за счет уменьшения шага установки решетин.
      • Зона конька оснащается дополнительной гидроизоляцией, уложенной вдоль конькового ребра полосой не менее 25 см.
      • Разрыв гидроизоляции и зазор между скатами холодной крыши выполнять необязательно, если задачи вентиляции будут решены коньковым аэратором или слуховыми окнами.

      Однако в технологиях имеются нюансы, зависящие от разновидности уложенного на крышу финишного материала. Подробное ознакомление с ними поможет понять, как лучше и разумнее установить конек на собственную крышу.

      Обустройство крыши с гибкой черепицей

      Сфера применения битумной черепицы охватывает обширный ряд кровельных конструкций. Укладку ее гибких гонтов производят и по крышам с холодными чердаками и по мансардным сооружениям. Наличие или отсутствие утеплителя определяет схему устройства конька.

      Работы по обустройству зоны конька неотапливаемой крыши производят согласно следующему алгоритму:

      • Укладка рядовой битумной черепицы производится вплоть до линии конька. Выступающие за пределы конька части гонтов перегибаются через коньковое ребро и крепятся на смежном скате.
      • Раскрой элементов обустройства конька выполняется путем деления коньково-карнизных гонтов на 3 части согласно имеющейся перфорации либо разрезанием рядовых битумных листов, использованных в укладке кровельного покрытия.
      • Раскроенные коньковые элементы укладываются так, чтобы они выступали за обе линии конька на 5 см. Приклейка проводится обычным для битумной черепицы способом. Уложенный коньковый гонт фиксируют два или четыре гвоздя по углам в зависимости от марки и формы черепицы.
      • На зафиксированный элемент укладывается очередная деталь так, чтобы ее край закрыл близлежащие два гвоздя. Нахлест должен составлять примерно 5 см. Крепление производится аналогичным методом.
      • Действия повторяются до момента полного покрытия конька битумными гонтами.

      Гибкие коньковые детали укладывают в направлении, противоположном вектору преобладающих в регионе ветров. Так надо, чтобы края битумных «лепестков» не задирал и не отклеивал порывистый ветер.

      Вышеописанный способ подходит для неэксплуатируемых чердаков, если фронтоны оснащены слуховыми окошками и на крыше планируется установить скатные аэраторы. Если есть сомнения в достаточности мер по устройству вентиляции холодной крыши, лучше пойти иным путем. Отличным решением в подобных случаях станет коньковый вентиль.

      Сооружение вентилируемого конька по битумной черепице производится другим методом. Ведь задача вентилируемого варианта заключается в формировании зазора между вершиной кровли и коньковой деталью для обеспечения проветривания.

      Зазор создается посредством установки дистанционных элементов из бруска 50×50 мм, из которого либо просто нарезают отрезки, либо изготавливают приспособления в виде шалаша. Дистанционные приспособления крепят к обрешетке, а затем фиксируют коньковую планку из соединенных под углом полос ОСП.

      Края системы из дистанционных брусков закрывают алюминиевой сеткой, исключающей проникновение насекомых. Кромки коньковой планки из ОСП окаймляют фартуками конькового аэратора.

      Гибкую черепицу редко укладывают на крыши с низкими скатами. Оптимальный угол для применения ее в качестве кровельного покрытия от 12º и более. Если решено покрывать битумными гонтами пологую конструкцию, то зону конька необходимо дополнительно усилить.

      Пример обустройства низкоскатной крыши из-за бугра:

      • Перед креплением верхнего ряда битумных плиток проводится укладка дополнительного гидроизоляционного ковра из рулонного материала.
      • Зона расширенного конька размечается мелованной шнуркой, т.к. обычная коньковая плитка не перекрывает ее расширенный вариант.
      • Края гидроизоляционного ковра обрабатываются кровельным цементом или силиконовым герметиком.
      • Поверх заливки краев дополнительной гидроизоляции устанавливается полоса цинка, зафиксированная гвоздями в шахматном порядке в два ряда с шагом около 20 см.
      • Неразрезанные рядовые гонты согласно разметке укладываются так, чтобы их фигурный край наполовину закрывал металлическую полосу. Выступающий за пределы крыши верхний край гонтов перегибается через коньковое ребро.
      • Производится раскрой элементов коньковой черепицы по заранее прочерченным линиям.
      • Плитка укладывается на предыдущий элемент так, чтобы рабочая трапециевидная составляющая была полностью перекрыта. Крепятся коньковые гонты на два гвоздя.
      • У завершающей коньковой плитки нужно оставить только лицевую часть, трапециевидную деталь следует отрезать. Фиксируется она с помощью битумной мастики и четырех гвоздей.
      • Шляпки гвоздей с целью защиты от атмосферных нападок желательно покрыть силиконом.

      Следуя технологическим предписаниям и методам, проверенным на практике, без затруднений своими руками можно устроить отличный конек на мягкую крышу из крайне популярных ныне битумных гонтов.

      Конек по металлическому покрытию

      Специфика крыш с металлическим покрытием диктует применение особых методов установки конька. Из-за фигурных гофр профлиста и металлочерепицы плотное прилегание коньковой планки к кровле становится невозможным. Собранная фальцами крыша тоже не дает расслабиться из-за продольных стоячих швов. Как быть?

      Выход несложен и гениален. Впадины между кровлей и коньковой планкой банально заполняются уплотнителем, если высота волн невелика, или отрезками бруска с гидроизоляционной и уплотняющей обмоткой, если кровля с высоким рельефом.

      Устройство гидроизоляции в металлических крышах – дело обязательное, т.к. собирают их из крупных, но все же отдельных листов. Кровля имеет швы, перехлесты и стыки, создающие потенциальную опасность протекания. Гидроизоляционная прослойка обязана защитить чердак от вероятного просачивания воды.

      Прямой контакт гидроизоляции и металлической кровли крайне нежелателен из-за угрозы появления конденсата. Разрушительная влага образуется из-за разницы температур за пределами кровли и внутри чердака. Для того чтобы между материалами гидроизоляции и кровли создать зазор сооружается обрешетка из бруска с ребром не менее 50 мм.

      Обрешетка формирует по скатам вентиляционные каналы с разгрузкой в зоне конька. Потому в семействе металлических крыш устраиваются исключительно вентиляционные коньковые системы, другие варианты воплощать неправильно, к тому же если действовать по инструкции просто нереально.

      Как обычно в вентилируемых коньковых системах между обрешеткой скатов должен быть разрыв примерно 50 мм. Гидроизоляция и пароизоляция, если последняя применялась, должны иметь разрыв в зоне конька не менее 20 мм. Сверху гидроизоляционные полотнища обоих скатов дополнительно усиливаются полосами водоотталкивающего материала шириной не менее 25 см.

      Металлочерепицу и профнастил выпускают одни и те же производители. Конструктивно листы материалов отличаются друг от друга лишь поперечной волной, придающей металлической черепице сходство с натуральным керамическим прототипом. Под высокую фигурную планку желательно вдоль конькового ребра закрепить брусок, обеспечивающий ей жесткость.

      Фасонные детали для металлической кровли от одного изготовителя выпускаются с равнозначными размерами и подходят для монтажа обоих видов покрытий. При желании можно пользоваться фигурной или простой планкой при обустройстве и металлочерепицы, и профлиста.

      Однако над кровлями с высоким рельефом, выразительным металлочерепичным покрытием лучше смотрится фигурный округлый или трапециевидный конек. Над крышей гаража или бытовки с пологими скатами уместней будет обычная металлическая планка углом.

      Алгоритм установки конькового элемента крыши, покрытой профилированной сталью:

      • Вдоль конькового ребра производится разметка по размерам конькового элемента.
      • По размеченным линиям укладывается вентилируемый уплотнитель, если крыша покрыта материалом с крупным рельефом, или коньковый уплотнитель, если у кровли невысокие гофры.
      • Начальная коньковая планка устанавливается с подветренной стороны крыши и фиксируется двумя саморезами в стартовых точках. Боковые кромки детали должны перекрывать ленты уплотнителя.
      • Вторая планка накладывается с нахлестом на предыдущую деталь. Коньковые элементы для профнастила укладывают с нахлестом не менее 10 см, для металлочерепицы с заходом одного ребра жесткости на другой.
      • Крепление второй планки производится двумя саморезами на участке нахлеста через обе планки. Крепят в высокую волну покрытия.
      • После крепления двух планок их фиксируют саморезами в середине.

      Аналогичная работа выполняется до тех пор, пока коньковое ребро не будет полностью покрыто планкой. В завершении торцы конька закрывают подобранными в тон металлическими заглушками.

      Если установка заглушек не планировалась, торцы коньковой планки можно закрыть путем подрезания и загибки на 90º ее краев. Загнуть можно на гибочном станке или изготовить интересное гибочное приспособление из двух полос металла с рукояткой.

      Коньки для штучных покрытий

      Коньки крыш, покрытых штучными материалами, могут быть глухими или имеющими вентиляционные каналы. Коньковые элементы монтируются поштучно в направлении, встречном преобладающим ветрам. Бруски или доски разреженной обрешетки в 25 см от линии вершины укладывается с уменьшенным шагом, сплошной вариант не изменяется.

      Полосы дополнительной гидроизоляции стелют вдоль конька в любом случае. Впадины между коньковыми элементами и волнами покрытия рекомендовано заполнять цементным раствором М50 на глубину не менее 15 см.

      Коньковые детали шиферных крыш крепят предназначенными для фиксации именно этого покрытия гвоздями. Обустройство конька керамической кровли выполняют с помощью металлических держателей. Работы проводятся в соответствии со следующими этапами:

      • Примерка для подгонки держателей черепицы. Для ее выполнения две элемента покрытия укладываются на конек, второй нужен для прижима первого. Измеряется расстояние между нижней плоскостью элемента с его узкой стороны и верхним ребром обрешетки.
      • Полученный результат уменьшается на 5 мм. Согласно последней цифре загибаются «лапки» креплений-держателей для конькового бруска.
      • Крепления устанавливаются по обрешетку. Для этого гвоздодером приподнимаются решетины. По торцам крыши устанавливаются сначала два держателя, между которыми натягивается шнур. По шнурку монтируются рядовые, расположенные над каждым стыком стропилин.
      • На держатели укладывается коньковый брус сечением не меньше 50×50 мм. Его фиксируют к каждому элементу крепления.
      • Коньковый брус покрывается аэроэлементом. Фиксируется оцинкованными гвоздями примерно через 30 см.
      • Установка коньковой черепицы стартует с подветренной стороны. Для крепления первого элемента зажим фиксируется заподлицо с боковыми черепичинами, установленными на фронтоне. Его прибивают двумя гвоздями к коньковому бруску.
      • Первая черепица защелкивается в стартовый зажим и крепится к коньку вторым зажимом, в который будет защелкиваться следующая. И так следует действовать до полного покрытия конька.

      Крепежное отверстие для крепления коньковой черепицы овальное, благодаря чему обустройство конька можно выполнить без подрезки элементов. По завершению работ торцы конька закрываются перфорированными или сплошными заглушками.

      Ролик с демонстраций процесса изготовления коньковой планки из листовой стали:

      Видео об устройстве конька по крыше, покрытой профнастилом:

      Специфика организации вентиляционного конька по утепленной крыше:

      Соблюдение правил обустройства коньковых ребер гарантирует отличный результат работ по монтажу и отсутствие проблем в эксплуатации.

      Будьте в курсе!

      Подпишитесь на новостную рассылку

      Конек на крышу из профнастила: установка, крепление, размеры

      Кровля сложная конструкция, состоящая из множества различных элементов, например, конька. Он выполняет много функций, без которых эксплуатация крыши может быть существенно затруднена. А какой конек на крышу из профнастила можно использовать? Как его правильно монтировать, и как эксплуатировать?

      Для чего нужен конек?

      Конек устанавливается на крыше любого дома. Исключение составляет только плоская крыша. У этого понятия есть два значения. Конек – это верхняя часть крыши там, где сходятся скаты. В этом случае имеется ввиду либо прогон в виде деревянной балки, либо соединение стропильных ног. Также коньком называют доборный элемент, устанавливаемый на вершине кровли.

      В первом случае речь идет о части стропильной системы крыши. В данной статье речь пойдет именно о коньке, как о доборном элементе. В этом случае он представляет собой планку, которая может быть сделана из различных материалов и иметь разную форму.

      Конек для профнастила или любого другого кровельного материала выполняет следующие функции:

      • Защита пространства под кровлей. Укладывая на скаты крыши профнастил или другой материал, трудно сделать так, чтобы верхний стык был достаточно плотным. В этом месте обязательно образуется щель. Для того, чтобы влага не попала под кровлю и следует установить коньковую планку. Защитная функция является основной для этого доборного элемента;
      • Обеспечивает циркуляцию воздуха. При установке коньковой планки создается зазор, который играет роль вытяжного отверстия. В результате создается вентилируемый чердак. Обеспечение циркуляции воздуха в подкровельном пространстве очень важно, особенно если крыша покрыта профлистом или металлочерепицей. Эти материалы обладают высокой теплопроводностью, и быстро нагреваются и остывают. В результате этого на нижней стороне профлиста образуется конденсат. Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя;
      • Эстетическая функция. Конек на вершине крыши придает всему строению законченный вид. Без этого элемента сложно себе представить любую кровлю.

      По всем этим причинам установить конек на крышу из профнастила или любого другого материала нужно в обязательном порядке. Только в этом случае долгая и безаварийная эксплуатация кровли, да и всего дома будет обеспечена.

      Формы и размеры

      Профнастил в современном строительстве используют часто. Этот материал прочный, долговечный, легко монтируется и стоит недорого. Профлист выпускают многие производители, поэтому и доборных элементов предлагается много. Они отличаются как по всему внешнему виду, так и по характеристикам.

      Коньковый элемент для профнастила можно приобрести следующих форм:

      • треугольный – это самый распространенный вариант. Конек представляет собой металлический угол с завальцованными краями. Такой вариант требует минимум затрат ресурсов при производстве, поэтому его стоимость самая низкая;
      • фигурный вентилируемый конек для профнастила. В этом случае элемент в своей вершине имеет форму буквы «П». В результате создается внутри конька вентилируемый карман, что улучшает циркуляцию воздуха. Такая конструкция смотрится более привлекательно, чем обычная треугольная, но из-за сложности производства и большего расхода материала стоит дороже;
      • можно использовать круглый конек для крыши покрытой профлистом. Такие элементы смотрятся красиво, обеспечивают лучшую вентиляцию, но и обладают самой высокой ценой. Круглые, а точнее полукруглые коньки применяют в том случае, если используется волновой профлист.

      А какие используются материалы? Из чего сделан описываемый доборный элемент? Конек, применяемый для крыш покрытых профлистом, изготавливают из того же материала. Это лист оцинкованной стали. Конек, так же как и профнастил, может иметь защитный слой из краски, полимеров или вообще обходится без него. Последний вариант применяется редко. Конек без дополнительной защиты быстро начнет ржаветь. Лучше всего выбирать варианты с полимерным покрытием, в цвет применяемого профнастила. В этом случае конек будет служить долго и надежно защищать крышу от снега и дождя.

      Для правильных расчетов следует знать размеры конька для профнастила. Тут выбор очень большой. Как правило, длина коньковой планки равна 2-3 метров. Но в остальных размерах стандартов практически нет. Ширина полок конька может лежать в пределах от 150 до 300 миллиметров. Самый популярный вариант – 200 миллиметров. Более «крупный» по размеру конек будет смотреться слишком массивно, а если полки меньше, то защита крыши из профнастила может пострадать.

      Как улучшить защиту

      Конек перекрывает щель в местах соединения профнастила на вершине ската. При этом он обеспечивает вентиляцию воздуха под крышей. Но установка коньковой планки не гарантирует полную герметизацию. Под нее все равно будет задувать снег или капли дождя. Чтобы этого не произошло нужно установить уплотнитель.

      Подобные изделия выпускаются в нескольких вариантах:

      • Коньковый уплотнитель для профлиста универсальный. Он изготавливается из вспененного пенополиуретана. Такое дополнение к коньку для профнастила имеет пористую структуру. Он, по заверениям производителей, прекрасно пропускает воздух и останавливает влагу. Но с последним утверждением многие профессиональные строители и кровельщики не всегда согласны.
      • Можно закрепить на крыше профильный уплотнитель. Он делается из вспененного полиэтилена и не имеет пор. Уплотнитель этого вида полностью повторяет профиль кровельного материала. Из-за этого закрывается все пространство между коньком и профнастилом. Для обеспечения вентиляции предусмотрены специальные отверстия. Во многих домах покрытых металлочерепицей или профнастилом используются аэраторы. Они обеспечивают лучшую вентиляцию подкровельного пространства. Если крыша оснащена такими приспособлениями, то вентиляционные отверстия в уплотнители для конька можно оставить закрытыми.
      • Саморасширяющийся уплотнитель. Представляет собой ленту, выполненную из пенополиуретана с акриловой пропиткой. Одна сторона снабжена самоклеющейся полоской. Подобный утеплитель под конек крыши из профнастила способен расширяться в размерах до пяти раз, после установки. В результате все, даже самые мелкие щели будут плотно закрыты. Но в этом случае без монтажа аэраторов будет трудно обойтись.

      Какой вариант выбрать – это решать самим владельцам дома. Универсальный утеплитель для конька стоит недорого, но вот его защитный функции у профессиональных строителей под большим сомнением. Самым дорогим, но и самым надежным вариантом можно считать саморасширяющуюся ленту. В этом случае все пространство между профнастилом и коньком будет надежно закрыто.

      Как устанавливать конек

      Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

      В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

      Дальнейшие работы будут выглядеть следующим образом:

      1. На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
      2. Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
      3. Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
      4. Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
      5. Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
      6. Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
      7. Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.

      Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой. Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.

      Конек крыши: как рассчитать и монтировать своими руками

      В этой публикации рассмотрим:
      Конек крыши: устройство, виды и назначение важного элемента кровли
      Как рассчитать высоту конька крыши: делаем измерения правильно
      Как монтируется конек крыши своими руками в зависимости от кровельного материала

      Конек крыши предназначен не только для того, чтобы воспрепятствовать проникновению дождевых и талых вод в подкровельное пространство, второе его назначение – это вентиляция кровли. Он обеспечивает необходимый воздухообмен, тем самым препятствуя пагубному воздействию влаги на элементы крыши. В этой статье от сайта stroisovety.org мы подробно разберемся с устройством конька, его истинным предназначением и особенностями самостоятельного монтажа.

      Металлический конек крыши фото

      Конек крыши: устройство, виды и назначение важного элемента кровли

      Вопрос, как сделать конек на крыше, нужно начинать решать с того момента, когда на стропила набивается доска обрешетки. Именно в этот момент закладываются первые его элементы, ответственные за качество вентиляции кровли. Вдоль обоих скатов крыши, по их верхней части, монтируется так называемая коньковая доска, которая отличается от досок остальной обрешетки своей толщиной (она больше на целый сантиметр).

      Эти доски, располагающиеся по обе стороны будущего конька, не должны соприкасаться друг с другом, а должны находиться от самого верхнего края стропильной части сантиметров на пять. Это и есть вентиляционное отверстие, через которое осуществляются влагообменные процессы под кровельным материалом. В этом отношении огромную роль играет то, насколько вы правильно настелете гидробарьер – он также не должен полностью закрывать будущий конек крыши. Этот зазор вместе с неутепленной верхней частью крыши составляет так называемый холодный треугольник, благодаря которому работает система вентиляции кровли.

      Следующий элемент, без которого не может обойтись устройство конька крыши, это сам конек. В большинстве случаев это уголок, изготовленный из листовой стали, имеющий ширину полок 250-300мм, а длина этого элемента чаще всего составляет 2000мм. Вообще форма и вид конька в полной мере зависит от типа используемого кровельного материала – к примеру, для черепичной кровли изготавливаются специальные коньковые элементы из этого же материала, для мягкой кровли они также делаются из гонта, но здесь возможна альтернатива. Обо всем этом поговорим чуть позже, а пока займемся одним из главных моментов – расчетом высоты конька крыши.

      Устройство конька крыши фото

      Как рассчитать высоту конька крыши: делаем измерения правильно

      В большинстве случаев расчет конька необходим только для той кровли, которая предполагает использование «хрупких» материалов, например черепицы. Конек такой кровли требует дополнительной третьей точки опоры в самом верху крыши – без нее этот кровельный элемент долго не прослужит. В случае с коньком из оцинкованной стали высота конька крыши особого значения не имеет. Сам же расчет, который скорее можно назвать определением размера по факту, во многом зависит от уклона крыши и выполняется он следующим образом.

      1. Для начала с двух сторон ската укладывается кровельный материал – ложится он ровно настолько, чтобы сверху можно было поставить сам конек.
      2. Потом рулеткой измеряется высота от внутренней части конька до верхнего сопряжения стропил.
      3. Согласно полученным измерениям вырезается доска шириной, равной измеренному расстоянию, которая крепится руба к стропилам крыши.

      Эта доска как раз и является третьей точкой опоры для конька. В принципе, такой подход к делу может использоваться и при изготовлении крыши из других кровельных материалов, но так уж заведено, что этот момент игнорируют – зачем выполнять лишнюю работу, если и без нее все хорошо получается?

      Как сделать конек на крыше и рассчитать его высоту

      Как монтируется конек крыши своими руками в зависимости от кровельного материала

      Решение вопроса, как установить конек на крышу, в полной мере зависит от типа кровельного материала. По большому счету, здесь можно провести разделение на две категории. В первую включим все виды кровель, которые собираются из листовых материалов (их конек делается из специальных заводских элементов), во вторую внесем мягкую кровлю, хотя для нее и предусматривается заводской вариант конька, все же в большинстве случаев его изготавливают из остатков самой кровли. Рассмотрим оба варианта установки конька на крышу.

      Как видите, здесь все просто – конек можно назвать самым легким в изготовлении элементом крыши. Главное не забывать о герметичности – все-таки крыша дома призвана защищать строение от атмосферных осадков, и все в ее конструкции должно быть направлено на достижение этой цели.

      Помните, переделывать конек при обнаружении течи намного сложнее, чем сделать все сразу правильно!

      В заключение несколько слов о видах коньков – их можно выделить целых три.

      1. Прямой конек – он всегда расположен горизонтально в соответствии с уровнем. Это неотъемлемый элемент любой двускатной крыши.
      2. Врезные коньки – их устанавливают на внутренних сопряжениях скатов крыши. Они врезаются в скат кровли и обязательно располагаются ниже основного конька. Ярким примером таких элементов крыши является небольшая надстройка в виде скворечника, которая служит либо входом на чердак, либо просто окном.
      3. Пресеченные коньки. Они характерны для многоскатных кровельных конструкций – достаточно часто их путают с вальмой, но на самом деле они образуются в местах пересечения врезаемых в основную кровлю плоскостей.

        Установка конька на крышу своими руками фото

      Вот так обстоят дела с самой верхней частью крыши. Как видите, несмотря на то, что она изготавливается достаточно просто, на нее возлагается немало задач, и в первую очередь это вентиляция подкровельного пространства. Кстати, конек крыши не всегда полностью справляется с воздухообменом – в некоторых случаях необходима установка дополнительных вентиляционных элементов.

      Автор статьи Александр Куликов

      размеры, расчет высоты и монтаж

      • Виды коньковой конструкции
      • Как рассчитать высоту конька двухскатной крыши
      • Высота дымохода относительно конька крыши СНиП
      • Как сделать своими руками
        • Как закрепить конек на крышу: из профнастила, на шиферной
        • Устройство вентиляции

        Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

        При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

        Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы, связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

        Виды коньковой конструкции ↑

        konek-1

        konek-2

        Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

        • Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
        • Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

        Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

        Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

        konek-3

        konek-4

        По месту установки различают три основных варианта конька:

        • прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
        • врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
        • пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

        Как рассчитать высоту конька двухскатной крыши ↑

        Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

        Рекомендуем

        Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

        В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

        Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

        Высота дымохода относительно конька крыши СНиП ↑

        Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

        Грамотный расчет этого параметра основывается

        • на месте расположения трубы по отношению к коньку;
        • уклоне скатов;
        • на наличии вблизи дома объектов или деревьев, которые выше его;
        • интенсивности нагрузок ветра и снега, характерных для данной местности.

        Совет

        Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

        Приведем оптимальные значения искомой величины для некоторых конструкций:

        • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
        • Скатная кровля. Пусть L= расстояние от коньковой планки. При
        • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
        • 1.5 < L< 3 м, труба предполагается выше этих элементов;
        • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

        Как сделать своими руками ↑

        Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

        Рекомендуем

        Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

        • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
        • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

        Внимание!

        Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.

        • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
        • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
        • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

        На заметку

        Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

        Как закрепить конек на крышу: из профнастила, на шиферной ↑

        Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

        • Шиферная кровля. Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди, имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

        Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

        • Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.
        • Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

        konek-5

        konek-6

        • На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
        • Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

        Внимание!

        Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.

        • Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

        Устройство вентиляции ↑

        Для создания вентиляции необходимо выполнить следующие операции.

        • После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
        • Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
        • Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
        • По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

        Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

        © 2022 stylekrov.ru

      Как установить заглушку конька металлической крыши

      Наш специалист по установке металлической кровли проведет вас через процесс установки заглушки конька на металлическую крышу. Посмотрите обучающее видео выше или ознакомьтесь с приведенными ниже инструкциями, чтобы рассказать своим клиентам, как без особых усилий установить коньковую заглушку на металлическую крышу.

      Перед началом процесса установки убедитесь, что у вас есть все необходимые инструменты:

      • Сверла и сверла
      • Рулетка
      • Меловая леска
      • Циркулярная пила
      • Карандаш или маркер
      • Ножницы по металлу
      • Пистолет для заклепок



      Обзор установки конька

      После установки металлических кровельных панелей с обеих сторон крыши необходимо закрыть коньковые линии. Мы проведем вас через этапы установки как вентилируемых коньков, так и закрытых коньков с использованием нашей металлической кровельной системы со скрытым креплением SL-16.

      Установка закрытой крышки конька

      Установка закрытой крышки конька довольно проста. Вам нужно будет убедиться, что вы подготовили Z-обрезку снизу, прежде чем устанавливать заглушку конька. Следуйте приведенным ниже инструкциям:

      1. Отрежьте Z-образную накладку, чтобы она поместилась между основными ребрами металлической панели.
      2. Используйте заглушку для конька, чтобы отметить ребра, чтобы знать, где размещать Z-образные планки. Z-образная накладка устанавливается на внешний край покрытия конька
        3. .
      3. Убедитесь, что Z-образная накладка имеет герметизирующую ленту с обеих сторон, между накладкой и панелями. Вам также понадобится ленточный герметик между крышкой конька и верхней частью Z. Закрепите Z-Trim деревянными крепежными элементами, а нижняя ножка должна быть направлена ​​к пику крыши.
      4. После того, как Z-образная планка прикреплена к панели крыши, вы устанавливаете заглушку конька и прикрепляете ее к Z-образной планке с помощью заклепок POP или винтов внахлестку
      5. Если вы хотите закончить конек фронтона, дайте ему выступать примерно на дюйм, сделайте отметки и согните вниз. В результате получается красивый чистый вид, и это гарантирует, что вода не попадет между верхней частью отделки фронтона и нижней стороной крышки конька.

      Обзор установки вентилируемого хребта

      Далее мы начнем работать над вентилируемым коньком в этом приложении для SL-16. Есть несколько вещей, которые следует учитывать, прежде чем вы сможете установить вентилируемую коньковую крышку.

      Вентиляция потолка или вентиляция фронтона

      Поскольку каждое здание и дом отличаются друг от друга, важно оценивать здание на основе конструкции, того, что происходит внутри полости крыши и какой тип изоляции используется.

      Как правило, существует много путаницы в отношении вентиляции софита и конька по сравнению с вентиляцией фронтона. Поэтому одно важное замечание: убедитесь, что вы используете коньковую вентиляцию в сочетании с открытыми софитами или фронтонную вентиляцию, но не комбинируете их. Если вы объедините их, перекрестные воздушные потоки нейтрализуют друг друга, и вы получите гораздо менее эффективную вентиляцию полости крыши.

      Вентиляция A Софит

      В этой конкретной установке у нас есть открытые софиты, поэтому мы собираемся открыть линию конька, чтобы мы могли установить нашу панель и профильный вентиляционный материал.

      1. Чтобы вентилировать софит, начните с проема 2 дюйма с каждой стороны конька. Отметьте 2 дюйма с каждой стороны конька.
      2. Проведите мелом линию, чтобы отметить линию разреза, которая находится в 2 дюймах от центра конька.
      3. Перед тем, как начать резать, установите глубину лезвия так, чтобы вы прорезали только настил дерева. В нашем примере у нас есть фанера толщиной 3/4 дюйма, поэтому мы устанавливаем глубину лезвия на плюс-минус дюйм или 3/4 дюйма. Это гарантирует, что вы не прорежете фермы.
      4. Используйте циркулярную пилу, чтобы сделать отверстие вдоль меловой линии.
      5. Когда вы доберетесь до фронтона, вы должны остановиться на 1 или 2 фута ниже ваших разрезов.
      Установка вентилируемой крышки конька

      Вы готовы установить вентилируемую крышку конька. Поскольку вы сделали разрез на 2 дюйма по обе стороны от центральной линии конька, теперь вам нужно установить заглушку конька с вентилируемым материалом конька.

      В нашем примере мы использовали материал вентилируемого конька ABC, который был вырублен, чтобы соответствовать панели SL-16. Чтобы установить его, используйте систему анкерных зажимов и ленточное уплотнение на нижней стороне.

      Первое, что вы хотите сделать, это сделать отметку, чтобы вы знали, где расположить вентиляционный профиль. Затем установите заглушку на место, отметьте вершины ребер и совместите ее с линией хребта. С помощью карандаша сделайте отметку на верхней части ребер панели. Когда вы снимаете колпачки, метки сообщают вам, где вам нужно поднять вентиляционное отверстие профиля.

      Установка зажимов и вентиляционного профиля

      Система вентиляционного профиля состоит из вентилируемого материала и зажимов. Первое, что мы должны сделать, это установить два зажима на панель SL-16, а затем продеть вентиляционный профиль через зажимы. К каждой кровельной панели крепятся два анкерных зажима.

      1. Используя метку на ребре, указывающую, где заканчивается заглушка конька, отодвиньте анкерный зажим на 1 дюйм от этой линии. Установка зажимов на место гарантирует, что вентиляционное отверстие профиля не будет видно, если смотреть вверх на линию хребта.
      2. После того, как анкерный зажим окажется в правильном положении, ввинтите его через направляющее отверстие в верхней части зажима.
      3. После того, как вы прикрутите оба зажима к металлической панели, поднимите зажим, и вы сможете продеть вентиляционный профиль.
      4. Завинтите заднюю часть каждого анкерного зажима, чтобы удерживать их.

      Когда это будет сделано, мы установим два зажима с надежно закрепленным вентиляционным профилем.

      Крепление заглушки конька к зажимам

      Теперь, когда вы установили вентиляционный профиль, следующее, что нужно сделать, это установить заглушку конька на место и закрепить ее на каждом из этих зажимов.

      1. Расположите заглушку хребта, убедившись, что она выровнена с центром хребта.
      2. Теперь, когда заглушка на коньке установлена, прикрепите ее к зажимам с помощью шурупов или заклепок.

      После того, как вы закрепите заглушку конька на всех зажимах, вы завершите установку заглушки конька металлической крыши.

      Мы будем рады ответить на любые ваши вопросы, касающиеся этого руководства или любые другие вопросы об установке металлической кровли. Свяжитесь с нашими специалистами по установке, чтобы получить больше советов или ответить на ваши вопросы по установке металлической кровли!

      Вентиляционные отверстия для коньков металлической крыши — Вентиляционные отверстия для стоячих фальцев

      (717) 572-0910

      (717) 572-0910

      БУДЬТЕ МЕСТНЫМ ЭКСПЕРТОМ ПО КРОВЛЕ METAL


      .

      Получите бесплатный образец

      Получите бесплатный образец

      Нам доверяют тысячи кровельщиков и дилеров с 2015 года

      Получите бесплатный образец

      Готовы попробовать?

      Получите БЕСПЛАТНЫЙ образец продукта и информационный пакет!

      Наша продукция для вентиляции со стоячим фальцем:

      Снап-Z 1000™️

      Подходит для ребер со стоячим фальцем 1 дюйм

      Характеристики:

      • . 032 Алюминий
      • Сталь 26 калибра
      • Снежная инфильтрация — 0
      • Выдерживает дождь со скоростью 110 миль в час
      • Выдерживает ветер со скоростью 110 миль в час
      • Чистая свободная площадь до 12 кв. дюймов на погонный фут конька
      • Расход воздуха: 730 куб. футов в минуту (за 10 футов хребта)

      1-дюймовая панель с защелкой

      1-дюймовая механическая панель

      1-дюймовая панель с фланцем для гвоздей

      *Snap-Z работает с этими типами панелей, но не ограничивается ими. » Механическая панель

      1-дюймовая панель с фланцем для гвоздей

      *Snap-Z работает с этими типами панелей, но не ограничивается ими.

      Снап-Z 1500™️

      Подходит для ребер со стоячим швом 1-1/2 дюйма

      Характеристики:

      • .032 Алюминий
      • Сталь 26 калибра
      • Снежная инфильтрация — 0
      • Выдерживает дождь со скоростью 110 миль в час
      • Выдерживает ветер со скоростью 110 миль в час
      • Чистая свободная площадь до 16 кв. дюймов на погонный фут конька
      • Расход воздуха: 730 куб. футов в минуту (за 10 футов хребта)

      1-1/2″ панель с замком

      1-1/2″ механическая панель

      1-1/2″ панель с замком

      1-1/2″ панель с фланцем на гвоздях

      *Snap-Z работает с этими типами панелей, но не ограничивается ими. «» Механическая панель

      1-1/2″ панель с защелкой

      1-1/2″ панель с фланцем на гвоздях

      *Snap-Z работает с этими типами панелей, но не ограничивается ими.

      Снап-Z 1750™️

      Подходит для ребер со стоячим фальцем 1–3/4 дюйма

      Характеристики:

      • .032 Алюминий
      • Сталь 26 калибра
      • Снежная инфильтрация — 0
      • Выдерживает дождь со скоростью 110 миль в час
      • Выдерживает ветер со скоростью 110 миль в час
      • Чистая свободная площадь до 20 кв. дюймов на погонный фут конька
      • Расход воздуха: 730 куб. футов в минуту (за 10 футов хребта)

      Панель Snaplock 1–3/4 дюйма

      *Snap-Z работает с этими типами панелей, но не ограничивается ими.

      Панель Snaplock 1-3/4″

      *Snap-Z работает с этими типами панелей, но не ограничивается ими.

      Снап-Z 2000™️

      Подходит для 2-дюймовых ребер со стоячим фальцем

      Характеристики:

      • .032 Алюминий
      • Сталь 26 калибра
      • Снежная инфильтрация — 0
      • Выдерживает дождь со скоростью 110 миль в час
      • Выдерживает ветер со скоростью 110 миль в час
      • Чистая свободная площадь до 24 кв. дюймов на погонный фут конька
      • Расход воздуха: 730 куб. футов в минуту (за 10 футов хребта)

      2 «Механическая панель
      Тип 210A

      2″ Механическая панель
      SSQ275

      2 «Механическая панель
      Тип 210

      *SNAP-Z работает, но не ограничена этими панелями. 2-дюймовая механическая панель
      Тип 210A

      2-дюймовая механическая панель
      SSQ275

      2-дюймовая механическая панель
      Тип 210

      *Snap-Z работает с этими типами панелей, но не ограничивается ими.

      Делаем вентиляцию металлической кровли легкой:

      Рассчитайте

      Ваш
      хребет

      Сообщите нам детали конька вашей крыши, включая внутренние размеры ваших панелей.

      Найти

      у дилера

      Найдите местного дилера и узнайте цену на вашу крышу.

      Получить

      и
      Установить

      Наслаждайтесь более быстрой установкой благодаря предварительно нарезанным отрезкам и предварительно пробитым крепежным элементам.

      Сократите

      ваших
      обратных вызовов

      Станьте местным экспертом по металлическим кровлям в своем регионе и уменьшите количество обратных вызовов!

      Зачем использовать Snap-Z?

      Удовлетворение
      Гарантия

      Ограниченная пожизненная гарантия

      Наша цель — отличное обслуживание клиентов

      Нам доверяют тысячи кровельщиков с 2015 года

      Что говорят кровельщики.
      ..

      «SnapZ — это простой и легкий в установке продукт, который поставляется в уменьшенном размере. Благодаря их продукту наша работа выглядит великолепно, а эффективность установки не имеет себе равных».

      David Stoltzfus, EJ Carpentry

      «Это потрясающий продукт! Это единственный способ вентилировать конек на фальцевой крыше. лет в будущем. Все заказы SnapZ, которые я получил, пришли с нужной суммой и идеально вписались между лотками».

      Дэвид Тройер, Elite Contracting LLC

      «После 16 лет попыток найти работающую коньковую вентиляционную систему мы были поражены не только эффективностью установки, но и долговечностью продукта. Наши монтажные бригады заканчивают работу. быстрее, а Snap-Z полностью устранил проблемы с установкой конька. Большое спасибо за отличный продукт для металлической кровли!!»

      Омар, Горное строительство

      Snap-Z Metal Roof Vent Часто задаваемые вопросы

      Можно ли обрезать Snap-Z по ширине моей панели?

      Абсолютно! Мы разрезаем детали SnapZ точно по вашим размерам (до 1/16 дюйма), чтобы они были готовы к установке, когда они прибудут.

      Будет ли Snap-Z работать в суровую погоду?

      Да, наши вентиляционные отверстия для коньковых крыш были протестированы компанией Intertek на устойчивость к ветру, дождю и снегу со скоростью до 110 миль в час.

      Предлагаете ли вы дилерские и оптовые цены?

      Да! Позвоните нам по телефону 717-572-0910, чтобы узнать индивидуальные цены.

      Что входит в комплект металлических коньковых люков Snap-Z?
      • Коньковые вентиляционные отверстия под размер
      • Экранирующая пена
      • Дополнительно: предварительно нанесенная бутиловая лента
      Какие инструменты потребуются для установки коньковых вентиляционных отверстий Snap-Z?

      Если вы заказываете их предварительно нарезанными и с предварительно нанесенной бутиловой лентой, то все, что вам нужно, это шуруповерт и шурупы!

      Как Snap-Z может повысить эффективность установки моей бригадой на металлических крышах?
      1. Коньковые вентиляционные отверстия предварительно обрезаются по размеру панели; не требуется резка на месте
      2. Мы можем отправить их с предварительно нанесенной бутиловой лентой.
      3. Они удобно доставляются на ваш объект или склад в коробках 12 x 12 дюймов (длина варьируется) наземной или грузовой службой UPS
      На какие поля можно установить Snap-Z?

      Минимальный шаг 3/12, максимума нет.

      Является ли ваш продукт огнестойким?

      Вентиляционные отверстия коньковой крыши огнестойкие, а экранирующая пена — нет.

      Почему для резьбовых соединений рекомендуется расстояние 2–3 дюйма?
      1. Надежно удерживает коньковые вентиляционные отверстия Snap-Z на месте.
      2. Винты прикрепляют панель стоячего фальца в верхней части крыши. Это надежно удерживает панели на месте, но при этом допускает тепловое расширение, а также помогает выдерживать движения из-за ветра и снега.
      Должны ли вентиляционные отверстия коньковой крыши Snap-Z быть того же цвета, что и панели крыши?

      Хотя у нас есть несколько вариантов цвета, мы рекомендуем наши стандартные черные ребристые вентиляционные отверстия Snap-Z. При правильной установке черные вентиляционные отверстия выглядят как простая теневая линия. Для получения дополнительной информации см. статью в нашем блоге, в которой рассказывается, почему мы рекомендуем черную крышную вентиляцию.

      Как система Snap-Z защищает от тварей?

      Поскольку экранирующая пена используется с металлическим ребристым вентиляционным отверстием, животные не могут прогрызть пену или разорвать ее на части.

      Как Snap-Z помогает уменьшить образование наледи?

      Коньковые вентиляционные отверстия Snap-Z обеспечивают надлежащую вентиляцию на чердаках. В зимнее время это позволяет теплому воздуху на чердаке выходить наружу и сохранять чердак более прохладным. Более прохладные чердаки и крыши сокращают цикл замерзания/оттаивания, что приводит к образованию ледяных дамб.

      Может ли Snap-Z сократить расходы на охлаждение?

      Да! Благодаря вентиляции, которую обеспечивает SnapZ, теплый воздух летом может выходить наружу, а не оставаться на чердаке. Благодаря этому на чердаке будет прохладнее, а ваши счета за охлаждение снизятся.

      Прочный конек со стоячим фальцем, который нужен вашей крыше!

      У многих кровельщиков возникают проблемы с поиском надежного конькового вентиляционного отверстия для крыш со скрытым креплением. В SnapZ наши предварительно вырезанные и перфорированные коньковые вентиляционные отверстия со стоячим фальцем сводят к минимуму повторные вызовы и служат в течение всего срока службы крыши.

      Подробнее…

      Мы в SnapZ знаем, что вы хотите стать местным экспертом по металлическим кровлям.

      Для этого вам понадобится металлическая коньковая вентиляция, которая прослужит так же долго, как и металлические крыши, которые вы устанавливаете.

      Проблема в том, что вы не можете найти надежную вентиляционную систему со скрытым креплением, которая эффективна в установке и достаточно прочна, чтобы долго не допускать попадания осадков и насекомых.

      Мы считаем, что каждый кровельщик заслуживает доступа к металлическому коньковому вентиляционному отверстию, которое не вызовет головной боли в будущем. Поскольку мы понимаем, как сложно найти надежную вентиляционную решетку со скрытым креплением, наша национальная дилерская сеть своевременно предоставит вам необходимую продукцию.

      Мы стоим на 100 % за наш продукт, имеем 20-летнюю ограниченную гарантию и нам доверяют тысячи кровельщиков с 2015 года. системы скрытого крепления. И вы можете перестать иметь недовольных клиентов, имеющих дело с неправильной вентиляцией, горячими чердаками, увеличившимися счетами за электроэнергию или дождем и тварями на чердаке.

      Вместо этого работайте с SnapZ и получайте опыт: минимальное количество обратных вызовов для вашей команды, надлежащая вентиляция на чердаках ваших клиентов, осадки и живые существа не попадут на чердак в течение длительного времени, а также повышенная эффективность работы команды — и все это при работе с простым в использовании -Установить коньковый вентиляционный отвод, который безупречно работает со скрытой кровельной системой крепления!
