Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

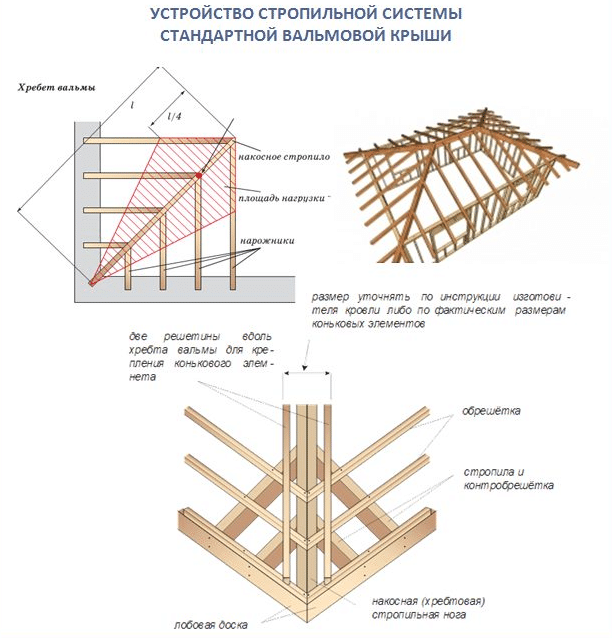

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

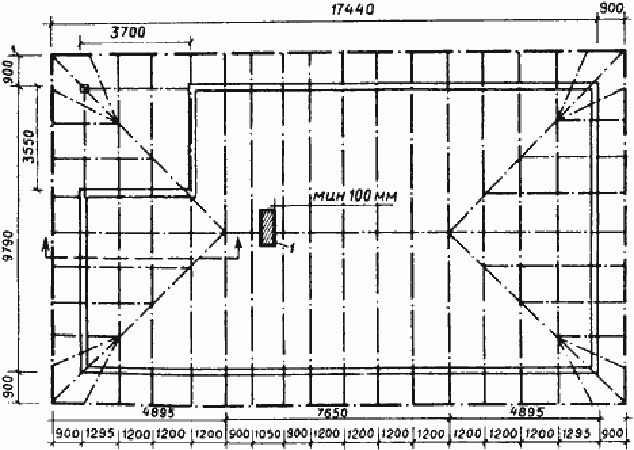

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2, обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

• Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
• Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
• Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т. е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

Расчет вальмовой крыши калькулятор — Домашний мастер MoyDom-irk.ru

Расчет вальмовой крыши

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Сорт древесины для стропил (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Обратите внимание!
Рекомендуемые параметры рассчитываются согласно СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Отправим материал на почту

Проекты домов с вальмовой крышей

• 5 комнат
• 3 санузла

• 206.6² Общая площадь
• 11 x 13м Площадь застройки

• 6 комнат
• 3 санузла

• 294² Общая площадь

• 5 комнат
• 3 санузла

• 129.8² Общая площадь
• 10 x 9м Площадь застройки

• 6 комнат
• 4 санузла

• 464.2² Общая площадь
• 15 x 13м Площадь застройки

• 5 комнат
• 2 санузла

• 163.5² Общая площадь
• 16 x 10м Площадь застройки

• 5 комнат
• 2 санузла

• 151² Общая площадь
• 9 x 9м Площадь застройки

• 4 комнаты
• 2 санузла

• 94² Общая площадь
• 7 x 10м Площадь застройки

• 2 комнаты
• 1 санузел

• 94² Общая площадь
• 10 x 10м Площадь застройки

• 6 комнат
• 2 санузла

• 244² Общая площадь
• 10 x 12м Площадь застройки

• 5 комнат
• 2 санузла

• 184. 1² Общая площадь
• 10 x 11м Площадь застройки

• 7 комнат
• 2 санузла

• 312² Общая площадь
• 12 x 15м Площадь застройки

• 5 комнат
• 3 санузла

• 260² Общая площадь
• 14 x 14м Площадь застройки

• 4 комнаты
• 3 санузла

• 132² Общая площадь
• 9 x 8м Площадь застройки

• 6 комнат
• 2 санузла

• 170.6² Общая площадь
• 8 x 10м Площадь застройки

• 4 комнаты
• 2 санузла

• 190² Общая площадь
• 11 x 17м Площадь застройки

• 5 комнат
• 3 санузла

• 210.2² Общая площадь
• 15 x 18м Площадь застройки

• 4 комнаты
• 2 санузла

• 91.1² Общая площадь
• 10 x 10м Площадь застройки

• 4 комнаты
• 3 санузла

• 192.7² Общая площадь
• 14 x 10м Площадь застройки

• 4 комнаты
• 2 санузла

• 119. 9² Общая площадь
• 14 x 10м Площадь застройки

• 5 комнат
• 3 санузла

• 198.2² Общая площадь
• 15 x 13м Площадь застройки

Если вы собрались строить дом, и рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала. В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Расчет вальмовой кровли начинается с уточнения длины стен дома

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

Конек – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.

Центральные стропила – устанавливаются по скатам, с учетом их параметров.

Угловые стропила – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.

Вальмовые стропила – закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и монтажа кровли любой сложности, а также реконструкции и перестройки домов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

Существуют и определенные недостатки:

Многочисленные отходы материалов

Сложность проведения расчетов

Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулы

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

параметры основания кровли;

предполагаемый шаг стропил;

предпочитаемый кровельный материал;

сорт и размеры древесины, которая будет использована для создания обрешетки;

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.

Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.

Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметры

При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Видео описание

Пример расчетов четырехскатной крыши в видео:

Заключение

Строительство дома является сложным и кропотливым процессом. Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов. Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Расчет вальмовой крыши

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Результаты расчетов

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация»

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли указанный вами угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%. В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем придерживаться указанных здесь значений, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах. Чтобы убедиться в правильности выбора обрешетки, настоятельно рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, то данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишней подрезки, используйте указанное здесь значение оптимального расстояния между досками обрешетки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

Калькулятор расчета стропильной системы четырехскатной крыши. Вальмовая крыша стропильная система

Первое что надо сделать перед возведением вальмовой крыши — это разработать проект. Он должен содержать точный чертеж и правильный расчет всей конструкции. Если есть опыт в этом деле, проект можно составить своими руками. Человеку, не имеющему определенных знаний, чертежи и расчет крыши лучше доверить специалисту. Однако в любом случае готовый проект требует утверждения до начала строительных работ.

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка — отсутствие замеров коробки здания. Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами. А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

• Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
• Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно ! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет ! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

Для лучшего представления процесса строительства можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть в готовом каркасе . Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет ! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Порядок расчета кровельного покрытия

Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

Однако делать своими руками расчет кровельного покрытия еще рано. Надо учесть дополнительные сооружения. Например, на свес придется добавить площади. Обычно его ширина колеблется от 300 до 500 мм.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание ! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут.

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки.

Расчет расхода материалов кровельного пирога

В состав кровельного пирога входит гидроизоляция, а если чердак будет теплым, потребуется еще пароизоляция и утеплитель.

Количество гидро — и пароизоляции всегда совпадает. Эти материалы представляют пленку или мембрану. Отличается только место их крепления. Гидроизоляция укладывается сверху стропил, а пароизоляция изнутри. Рассчитать своими руками их расход можно по общей площади скатов, сделав допуск 20% для нахлестов.

Расход теплоизоляции зависит от количества стропил и расстояния между ними. Это связано с тем, что утеплитель укладывают между стропильных ног. Хотя это не столь важно, ведь общий расход все равно будет соответствовать общей площади скатов. Единственное исключение — не потребуется делать допуск для нахлеста.

Расчет уклона скатов

Очень важно правильно определить уклон скатов кровли. Сделать это своими руками можно по геометрическим формулам используя Теорему Пифагора.

На фото видна схема классической вальмовой кровли. Чтобы определит угол скатов надо учесть высоту каркаса — h, длину ног боковых стропил — e, длину ног вальмовых стропил — d. Высчитать все эти показатели можно по трем геометрическим формулам.

Надо знать, что чем больше высота — h, тем круче получатся скаты.

Рассчитывая своими руками угол скатов, необходимо учесть массу всего кровельного пирога, количество выпадения в регионе осадков, климатические особенности и вес предполагаемого для установки на крышу дополнительного оборудования. Все это создает нагрузку на стропильную систему и от правильно рассчитанного уклона зависит прочность вальмовой крыши.

На этом видео показан расчет вальмовой крыши:

Как видно, сделать все расчеты крыши дело непростое, но при сильном желании возможное. Кроме готовых примеров фото и чертежей, понадобятся математические знания.

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет ? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точную площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный .

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Вальмовые крыши обладают многими достоинствами. Они красивы, надёжны при любых погодных нагрузках, четырёхсторонняя конструкция позволяет эффективно утеплить дом со стороны кровли. Некоторую сложность представляет устройство стропильной системы. С её схемами и расчётами мы разберёмся в этой статье.

Вальмовые крыши, называемые иногда голландскими и датскими, отличает добротность, надёжность и эффектный европейский дизайн. Стропильная основа таких крыш состоит из многих основных и усиливающих элементов, требующих прорисовок или трёхмерных чертежей, точных расчётов и исполнения.

Разновидности вальмовой крыши

К вальмовым крышам, кроме базовой классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, относятся и их разновидности:

1. Полувальмовая двухскатная.
2. Полувальмовая четырёхскатная.
3. Шатровая.
4. Вальмово-фронтонная.

Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

К основным элементам относятся (см. рис. ниже):

1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье .

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Расчёт стропильной системы

Расчёт системы включает выбор угла наклона скатов и вальм и расчёт длин основных и вспомогательных её элементов.

Выбор угла наклона продольных и торцевых скатов

Выбор угла скатов и вальм колеблется в пределах 25-45° и зависит от желания иметь чердачное помещение, принятого кровельного материала , оценки статических (вес кровли) и динамических (ветровых, снеговых) нагрузок.

В шатровых крышах угол наклона вальм и скатов одинаковый. В вальмовых крышах также зачастую принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если именно такой является задумка архитектора.

Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчёта рассмотрим в качестве примера вальмовую крышу дома со сторонами 8 и 12 м, и высотой расположения конька — 2,5 м. Угол наклона скатов примем в 35°, а угол наклона вальм — 45°.

Расчёт основных стропильных элементов

Классическая вальмовая крыша представляет собой два ската в форме трапеций, соединённых в коньке, и две вальмы — торцевых ската в форме треугольников.

Для начала нужно вспомнить некоторые формулы из школьной программы алгебры. Это отношение длин сторон прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорема Пифагора.

Тригонометрические функции острого угла прямоугольного треугольника

Изобразим каркас стропильной системы в аксонометрическом виде:

Выполним расчёт основных элементов стропильной системы.

1. Рассчитаем длину центрального стропила вальм CD, которое является высотой равнобедренного треугольника (вальмы) и гипотенузой прямоугольного треугольника, высота которого равна высоте конька (CE = 2,5 м). Угол наклона вальмы α = 45°. Sin 45° = 0,71 (по таблице Брадиса).

Согласно тригонометрическому соотношению:

• СD = CE / sin α = 2,5 / 0,71 = 3,52 м

2. Определим длину конька K. Для этого из предыдущего треугольника найдём длину основания ED, воспользовавшись теоремой Пифагора:

Длина дома: BL = 12 м.

Длина конька:

• CF = 12 — 2,478 х 2 = 7,044 м

3. Длина угловых стропил CA также может быть получена из теоремы Пифагора для треугольника ACD. Половина ширины дома AD = 8 / 2 = 4 м, CD = 3,52 м:

4. Длина центральных стропил ската GF — гипотенуза треугольника, катетами которого являются высота конька H (CE) и половина ширины дома AD:

Промежуточные стропила скатов имеют ту же длину. Их количество зависит от шага и сечения брусьев и определяется по расчёту совокупной нагрузки, в том числе погодной.

Данные таблицы соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Сравним максимальное, среднее и минимальное сечение бруса при длине 4,717 м (смотрим значения для 5,0 м).

При сечении 100х250 мм шаг составит 215 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 2,15 = 3,28 отрезков. Округляем в большую сторону — до 4. Число промежуточных стропил одного ската — 3 шт.

• 0,1 · 0,25 · 4,717 · 3 · 2 = 0,708 м 3

При сечении 75х200 мм шаг составит 140 см. При длине конька 7,044 м, число промежуточных стропил составит: 7,044 / 1,4 = 5,03 отрезков. Число промежуточных стропил одного ската — 4 шт.

Объём пиломатериалов на оба ската:

• 0,075 · 0,2 · 4,717 · 4 · 2 = 0,566 м 3

При сечении 50х175 мм шаг составит 60 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 0,6 = 11,74 отрезков. Округляем в большую сторону — до 12. Число промежуточных стропил одного ската — 11 шт.

Объём пиломатериалов на оба ската:

• 0,05 · 0,175 · 4,717 · 11 · 2 = 0,908 м 3

Следовательно, для нашей геометрии оптимальным с точки зрения экономики вариантом будет сечение 75х200 мм при шаге 1,4 м.

5. Для расчёта длин укороченных стропил ската MN опять придётся вспомнить школьную программу, а именно правило подобия треугольников.

Подобие треугольников по трём сторонам

Большой треугольник, который нам нужно усилить укороченными стропилами, имеет известные размеры: GF = 4,717 м, ED = 2,478 м.

Если укороченные стропила будут установлены с тем же шагом, что и промежуточные, их количество составит в каждом углу по 1 шт.:

• 2,478 м / 1,4 м = 1,77 шт.

То есть образуется два отрезка с одним укороченным стропилом в середине. Маленький треугольник будет иметь катет, в 2 раза меньше ED:

• BN = 2,478 / 2 = 1,239 м

Составляем пропорцию подобных треугольников:

Исходя из этого соотношения:

При такой высоте сечение стропила принимаем по таблице — 75х125 мм. Общее количество укороченных стропил обоих скатов — 4 шт.

6. Определение длины укороченных стропил вальм (нарожников) выполняется так же из соотношения подобных треугольников. Так как длина центральных стропил вальм СD = 3,52 м, шаг между укороченными стропилами может быть больше. При AD = 4 м укороченных стропил с шагом в 2 м будет по одной с каждой стороны центрального стропила вальм:

• (2 · 3,52) / 4 = 1,76 м

При такой высоте сечение стропила принимаем 75х125 мм. Общее количество укороченных стропил обоих вальм — 4 шт.

Внимание! В наших расчётах мы не учитывали свес.

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

• S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

• S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2

Суммарная площадь кровельного покрытия:

• S Σ = (18,09 + 29,85) · 2 = 95,88 м 2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Вальмовая крыша стропильная система состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные узлы вальмовой крыши

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

• Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.

• Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

• Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

• Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша стропильная система своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона вальмовой крыши

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом. В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65° . Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65° . Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

• Металлическая черепица — минимальный уклон для данного материала составляет 13° , максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º . Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5° , от размера угла напрямую будет зависеть шаг обрешетки.

Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади вальмовой крыши

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете. Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы вальмовой крыши

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил вальмовой крыши

• • Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.

• Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Вальмовая крыша стропильная система — установка опор, конькового прогона и угловых стропильных ног

• Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм ., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
• Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм . Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как вальмовая крыша стропильная система усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под она должна иметь сплошной ковер.

Вконтакте

Калькулятор расчета кровли ☛ СТэП

Онлайн калькулятор на сайте — быстрый и бесплатный способ рассчитать площадь материалов для новой кровли и сэкономить семейный бюджет.

Итак, приступим к расчету!



• Тип крыши
• Размер крыши
• Материал

Назад Далее

Выберите тип крыши

Введите размеры вашей крыши

Если у вас нет замеров, то мы бесплатно отправим нашего замерщика на ваш объект и самостоятельно произведем все необходимые замеры

Если у вас есть чертеж, то вы можете увеличить точность расчета.
Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!

Выберите материалы для вашей крыши

Итог

Наименование	Количество	Ед. измерения

Если у вас есть чертеж, то вы можете увеличить точность расчета.
Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!



В первую очередь, необходимо узнать размеры вашей будущей крыши и ее элементов. Если вы на этапе проектирования нового дома или коттеджа, то из папки документов вам пригодится архитектурный чертеж крыши с указанием размеров и типов скатов, видов материалов.

Если вы решили обновить устаревшую кровлю, то наилучший вариант — вызов специалиста замерщика.

Услуга замера крыши сэкономит ваше время и сохранит здоровье — работы на высоте опасны без специальной подготовки и оборудования! И главное, профессионал сразу получит правильные размеры кровли, что исключит впоследствии затраты и время на переделку. Экономия материалов и времени в результате будут максимальными.



Как рассчитать кровлю онлайн?



Рассмотрим последовательность наших действий пошагово.

Шаг №1. Выберите тип вашей крыши.

Типы крыши определяются количеством и формой скатов. Если число плоскостей более двух, и они сложнее прямоугольника, то эти крыши называют “сложными”. Расчет кровли нестандартной конфигурации лучше осуществлять совместно с инженером-строителем.

В строительстве домов различают следующие виды крыш:

1) односкатная

2) двускатная или щипцовая

3) четырехскатная

4) шатровая

5) вальмовая

6) мансарда

7) другие типы кровли.

Двухскатная конструкция получила максимальное распространение благодаря надежности и практичности. Расчет этой конструкции в онлайн калькуляторе из числа самых простых, вам не составит труда сделать его самостоятельно.

Второе название четырехскатной вальмовой крыши — шатровая. Она состоит из четырех скатов одинаковой формы, сходящихся в одной точке. Эти условия соблюдаются, если форма дома квадратная.

Шаг №2. Выберите тип кровельного покрытия.

Напомним, что кровлей называется «оболочка» крыши, подвергающаяся атмосферным воздействиям — следовательно, максимальному износу. Но первое правило при выборе кровли — учет максимальных нагрузок. Это и давление сильного ветра, вес льда и снега, воздействие ливневых дождей. Вес самой кровли не должен создавать чрезмерных нагрузок на конструкцию стропил, фундамент. Следовательно, главное требование к кровле — высокие механические показатели: долговечность, износостойкость, прочность, пожаробезопасность. На нашем сайте вы можете узнать необходимые параметры и гарантийные сроки для всех типов кровельных покрытий.

Шаг №3. Выберите покрытие и толщину материалов

Толщина покрытия влияет как на механические характеристики, так и на внешний вид покрытия. Для жилого дома отдают предпочтение надежным, прочным и красивым материалам. Для хозяйственных построек главной становится экономия.

Вот что необходимо знать о толщине металлической черепицы:

• 0,35–0,4 мм — недостаточная толщина, потому что она боится транспортировки, монтажа и эксплуатации материала, а также легко окисляется и покрывается коррозией;
• 0,45–0,6 мм — хорошая толщина, говорящая о прочности и качестве изделия, способного прослужить до 25 лет,  лучшее соотношение «цена — качество»;
• 0,7–0,8 мм — параметр для особо надежного и дорогого кровельного покрытия, которое, к сожалению, сложно монтируется и сильно давит на стропила.



Важно! Снижение толщины металла всего на несколько микрон может повлечь разрушение крепежных отверстий и стыковочных элементов кровли! Обязательно проконсультируйтесь с нашими специалистами.

Покрытие формирует эстетическое восприятие крыши как элемента архитектурного ансамбля дома. Здесь важна роль цвета покрытия, а также его текстурный рисунок, уровень глянца, влияющий на отражения солнечного света.

Шаг №4. Укажите наличие дополнительных элементов

Обширный каталог дополнительных элементов крыши представлен на нашем сайте. Они могут добавить вашему дому как практичности и безопасности (снегозадержатели, ливневые системы и др.), так и придать эстетической выразительности (флюгеры, коньки, решетки и т. п.).

Шаг №5. Введите размеры скатов.

Если размеры готовы, то вы на финишной прямой!

Шаг №6. Нажмите кнопку «рассчитать»!



как рассчитать площадь двухскатной кровли

В последнее время резко поднялось индивидуальное строительство. Люди все больше хотят жить за городской чертой на свежем воздухе, поэтому и появилось такое обилие загородных коттеджных поселков, где строительство ведется как силами строительных организаций, так и самими хозяевами участков.

Собираясь строить дом своими руками, застройщик неизменно задаст себе вопрос – как сделать расчет четырехскатной крыши, сколько пиломатериала и кровельного покрытия придется приобретать.

↑

Строим четырехскатную крышу

Четырехскатная крыша представляет собой конструкцию, состоящую из двух наклонных плоскостей четырехугольного или трапецеидального вида и двух также наклонных плоскостей в виде треугольников. При этом плоскости в виде четырехугольников или трапеций сходятся своими верхними краями и образуют конек. С торца здания  крышу закрывают треугольные скаты.

К разновидностям четырехскатной крыши можно отнести вальмовую или полувальмовую крыши.

К четырехскатным крышам может относиться и крыша такой конструкции, когда все четыре ската представляют собой треугольные плоскости, сходящиеся в одной точке. Но правильнее было бы такой вид крыши отнести в шатровым.

По сравнению с обычной двухскатной крышей строительство четырехскатной намного сложнее и требует внимательного подхода еще на стадии проектирования. А если, к тому же, планируется сделать в чердачном пространстве жилое помещение (мансарду), то помощь специалиста проектировщика просто необходима.

Однако для тех, кто не забыл школьный курс геометрии и математики, расчет  площади четырехскатной крыши не составит труда, что приведет к значительной экономии денежных средств.

Расчет площади четырехскатной крыши

Если крыша состоит из двух прямоугольных скатов и двух треугольных, то рассчитать их площадь сможет даже школьник.

Главное, правильно сделать замеры на готовой стропильной системе, или взять для расчетов размеры на чертеже, если таковой имеется.

Чтобы получить правильный результат нужного количества кровельного материала, следует учитывать такие моменты, как:

• величина нахлестов материала;
• величину карнизных и фронтонных свесов;
• величину обязательных отходов при раскрое кровельного материала.

Если расчет площади крыши затруднителен, можно найти в интернете калькуляторы, которые помогут это сделать более правильно, или обратиться к специалистам.

↑

Сложные крыши – расчет площади

Завершающим этапом в строительстве дома является сооружение крыши. И для этого нужно сделать расчет площади крыши, чтобы купить кровельный материал, которого будет достаточно для устройства кровли. Простые двухскатные крыши сейчас для частных домов строятся весьма редко. Люди хотят жить комфортно, и поэтому к дому пристраивают то гараж, то баню, то оранжерею и прочее, в результате чего крыша дома приобретает сложную конструкцию.

На стадии проектирования без расчета площади крыши невозможно подсчитать общую сметную стоимость дома. А от этого зависит многое. Возможно, что стоимость превысит возможности застройщика в финансовом плане, и приходится в проект вносить изменения с тем, чтобы удешевить строительство. И лучше это делать именно на стадии проектирования, чем на почти готовом здании.

Как рассчитать площадь четырехскатной крыши, если на руках только чертеж крыши – вид сверху? При этом нужно учитывать угол наклона скатов. Здесь нужно вспомнить школьный курс геометрии и разбить всю крышу на правильные геометрические фигуры.  Как правило, вся крыша будет состоять из прямоугольников, треугольников, трапеций, реже параллелепипедов или ромбов. Про окружности и упоминать не стоит. Такие крыши в частном строительстве не встречаются.

Площадь всех вышеперечисленных геометрических объектов высчитывается по соответствующим формулам. Зная уклон скатов, нужно найти косинус  угла, и умножить площади всех отдельных элементов на него. Полученные значения складываются, и получается общая площадь всей крыши. Расчет кровли четырехскатной крыши будет легко сделать на основании известной величины общей площади всей крыши.

Не забываем добавлять необходимые значения на карнизные и фронтонные свесы и неизменные отходы, образующиеся  при укладке кровельного покрытия. И с этими цифрами можно смело отправляться в магазин строительных материалов.

Для более надежного расчета площади крыши не нужно вычитать различные отверстия вырезаемые под дымоходные и вентиляционные трубы, зенитные фонари и мансардные окна из общей площади крыши.

Прежде, как рассчитать четырехскатную крышу, не забывайте, что многие кровельные материалы укладываются с нахлестом, как по вертикали, так и по горизонтали.

Это касается, например, асбестоцементных листов, натуральной черепицы, и других штучных кровельных материалов. Поэтому прибавляйте нужное количество на перекрытие стыков.

Важно правильно снять размеры.

• Если расчет делается при наличии чертежей, обращайте внимание на размеры крыши по краям свесов, а не по размерам самого здания.
• Если размеры снимаются с готовой стропильной системы, нужно сразу проверить геометрию всех скатов, чтобы в итоге не получились параллелепипеды вместо прямоугольников. Для этого промеряют диагонали  каждого ската, и  они должны быть равны между собой. Если наблюдается отклонение, лучше поправить сразу, изменив размеры обрешетки, чем после исправлять само кровельное покрытие. Потому что неправильная геометрия крыши чревата многими проблемами.

Расчет 2-х скатной крыши производится аналогично. Здесь, обычно, скаты представляют собой правильные прямоугольники. Умножив ширину ската на его длину, получим площадь, и, умножив еще раз на косинус угла наклона, найдем общее значение площади крыши.

При более сложных конфигурациях крыши можно воспользоваться услугами специализированных организаций, которые занимаются проектированием зданий, или поискать в интернете сервисы с онлайн-калькуляторами для расчета строительных конструкций.

При расчете площади двухскатной крыши необходимо учитывать вид кровельного покрытия, угол наклона скатов, который зависит от многих параметров. В первую очередь, от климатических условий данного региона, во-вторых, от предполагаемого строительства мансарды в чердачном пространстве. Чем круче уклон скатов, тем больше места отводится для жилого помещения на чердаке, но и возрастает расход кровельного покрытия. При устройстве мансарды делают обычно скаты ломаными, где нижняя половина крыши практически отвесная, а верхняя может находиться под углом менее 45 градусов. В этом случае есть возможность сделать жилое помещение на чердаке максимально приближенным по высоте и площади к обычной комнате первого этажа.

Правильно сделанный расчет параметров четырехскатной крыши поможет не допустить перерасхода строительных материалов и не приобретать недостающие в момент монтажа элементов крыши. Покупая сразу все материалы на крышу, вы можете получить от продавца скидку, как оптовый покупатель. Кроме этого, экономится время, которое в наш век ценится очень дорого.

Также советуем посмотреть:

---

---

Калькулятор вальмовой крыши

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Ведь нужно быть готовым к определенным сложностям, ведь у такой структуры немало функций!

Ведь неспроста среди строителей убеждения, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным мышлением так, чтобы излишек потом осталось немного.

Блок: 1/7 | Кол-во символов: 611
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако, благодаря онлайн-калькулятору ее расчетных возможностей каждого домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции.Скаты расположены под одинаковым углом к ​​основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки — коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Блок: 2/6 | Кол-во символов: 733
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Устройство крыши

пройти процесс расчетов, который должен быть максимально простым, первостепенно пройти через крышу вальмового типа.Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из :

• Конек. Он редставлен брусом, который на самой верхней точке конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила . Элементы стропильной конструкции располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила . Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила . Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления — это коньковый брус.

Чертеж стропильной системы

Блок: 2/10 | Кол-во символов: 901
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета.Каждый ошибки оказывает негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крыши	Краткое описание и назначение
Диагональные стропилины (накосные)	Самые большие по длине и наиболее нагруженные элементы стропильной системы.Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.
Рядовые стропильные ноги	Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50 × 150 мм.
Нарожники	Формируют вальмы, верх опирается на накосные стропилины, пятка на мауэрлат.В уменьшении нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от характеристик крыши нарожники опираются на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

• во время строительства нет надобности направления преобладающих ветров, крыша имеет полностью одинаковые параметры со всех сторон;
• крыша жесткая, может выдерживать большие снеговые и ветровые нагрузки.Использование специальных элементов дает возможность перекрывать дома с большой площадью;
• не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

• требует много пиломатериалов, это увеличивает сметную стоимость строения;
• технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
• большое количество непродуктивных отходов кровельных материалов.Особенно это касается металлического кровель — отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Блок: 2/7 | Кол-во символов: 2360
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства.Конструкция составляют четыре стороны — две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока — вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям.Это обусловлено рядом преимуществ :

• Жесткость конструкция

• Обтекаемостью покрытия

• Отсутствие фронтонов

Существуют и современные недостатки:

• Многочисленные отходы материалов

• Сложность проведения расчетов

• Требуются специальные навыки при установке

. С учетом того, что преимущества не пугают, калькулятор четырехскатной крыши выполняет предварительные расчеты.По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Блок: 3/7 | Кол-во символов: 1356
Источник: https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим какие типы бывает вальмовой конструкции стропил и чем они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшом беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Блок: 3/7 | Кол-во символов: 672
Источник: https: // КровГид.com / proekt / raschet-valmovoj-kryshi.html

Спецификация работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши — длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется лишь начальные параметры: длина и ширина дома, скат кровли, высота. Хочется отметить, что ширину доски для стропил необходимо исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли.Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтобы избавиться от подрезок и не тратить материал.

Блок: 4/6 | Кол-во символов: 615
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Общие сведения по результатам расчетов

• Угол наклона боковых стропил

— Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения.Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствует рекомендованным параметрам производителями данного материала.

• Угол наклона вальмовых стропил

— Угол наклона крыши со стороны вальмового ската.

• Площадь поверхности крыши

— Общая площадь кровли с учетом свесов.

• Примерный вес кровельного материала

— Нагрузка на стропильную систему крыши из кровельного материала.

• Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров с учетом нахлеста.

• Длина боковых стропил

— Длина стропильной ноги с боковой стороны строения и с учетом свеса.

• Длина вальмовых стропил

— Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

• Длина диагональных (накосных) стропил

— Длина так называемых ребер в количестве 4 штук.

• Рекомендуемое сечение стропил
.

— Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

• Количество боковых и вальмовых стропил

— Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

• Объем бруса для стропил

— Объем материала для стропильной системы в кубометрах.

• Примерный вес стропил

— Общая нагрузка от стропильной системы.

• Количество рядов обрешетки

— Перед расчетом обрешетки, уточненные параметры обрешетки у производителя кровельного материала.

Блок: 3/3 | Кол-во символов: 1820
Источник: https://stroy-calc.ru/raschet-valmovoy-krishi

Виды и формы вальмовой крыши

Издавна самой распространенной формы крыши на Руси была двухскатная с фронтонами, украшенная резьбой.И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали.

В основе современной вальмовой крыши — сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты — пересечение скатов по горизонтали.

В процессе проектирования крыши вальмовой самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно взять во внимание шаг стропил, материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой линию с фронтоном.Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную.Их расчет намного сложнее, чем у обычных крышек, и здесь наверняка понадобится помощь специалиста.

Зато крыши такие идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации — неизвестно.

, особенно, если в процессе его строительства были допущены ошибки, которых мало кто подозревает.А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане также архитектура угловая крыша Г-формы.

Блок: 2/7 | Кол-во символов: 2317
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной.Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

Блок: 5/6 | Кол-во символов: 394
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно ввести все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой.Перед началом работ рекомендуется изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Пере к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота — расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения — это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50 × 150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокие значениями снежного покрова и необходимой установкой утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша — теплая или холодная. Этот параметр на зависимости нескольких факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствоватьне утеплительных материалов. В связи с такой зависимостью, на их количество влияет этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достичь 90 см и более, главный критерий расчетов — максимально в данном масштабе усилий.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие.Эти данные дают возможность узнать фактическую полезную площадь каждого и их количество с учетом непродуктивных элементов.

Обязательно указать размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контрробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150 × 150 мм или доски 50 × 150 мм.
2. Гидроизоляция .Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50 × 50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех полей надо указать ввод данных и кнопку на специальную иконку.На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Блок: 4/7 | Кол-во символов: 3932
Источник: https://krysha-expert.ru/kalkulyator-valmovoy-kryshi

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.

, как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные особенности вальмовой крыши схожи с геометрией школьной программы, по этому конструктивно считать вместе.

Блок: 6/6 | Кол-во символов: 423
Источник: https://calcstroy.ru/krysha/raschet-valmovoj-kryshi

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом деле все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их в длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись подходным реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам формулы такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Блок: 6/7 | Кол-во символов: 1064
Источник: https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится — это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете — это деление общей длины ската на значение предыдущего пункта. Это и будет необходимое расстояние, которое нужно в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, ориентировочно выбранное расстояние шага — 0,8 м:

1. 12 / 0,8 = 15.Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12/16 = 0,75 м. Это значение будет оптимальным расстоянием длины шага для стропильной конструкции.

Шаг стропил

Блок: 8/10 | Кол-во символов: 1327
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html

Кол-во блоков: 18 | Общее кол-во символов: 19736
Количество используемых доноров: 6
Информация по каждому донору:

1. https://calcstroy.ru/krysha/raschet-valmovoj-kryshi: использовано 4 блока из 6, кол-во символов 2165 (11%)
2. https://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/: использован 1 блок из 7, кол-во символов 1356 (7%)
3. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.html: использовано 2 блока из 10, кол-во символов 2228 (11%)
4. https: // stroy-calc.ru / raschet-valmovoy-krishi: использовано 1 блок из 3, кол-во символов 1820 (9%)
5. https://KrovGid.com/proekt/raschet-valmovoj-kryshi.html: использовано 4 блока из 7, кол-во символов 4664 (24%)
6. https://krysha-expert.ru/kalkulyator-valmovoy-kryshi: использовано 3 блока из 7, кол-во символов 7503 (38%)

Расчет вальмовой крыши калькулятор — Домашний мастер MoyDom-irk.ru

Расчет вальмовой крыши

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему.Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Сорт древесины ваш стропил (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

. регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1 × 15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг / м 2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-цементная черепица, битумный и песчаный и асбестоцементный шифер, ондулин и другие материалы.Таким образом, используя данные калькулятора, вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе типичный вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Обратите внимание!
Рекомендуемые параметры рассчитываются согласно СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но профиль представляет собой форму трапеции. На торцах вальмовой крыши находятся скаты, напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалы эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

.

. Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы.Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включающие свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарта — 15 метров в длину, 1 метр в ширину.При расчете также учтен нахлест 10%.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными лесами. Отправной точкой расчетов суммарная нагрузка на конструкцию. После чего указано соответствующее сечение стропил, представленное в данной таблице.
2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Число рядов обрешетки

Число рядов обрешётки, понадобится для всей кровли с заданными включенными. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы использовать использовать здесь шаг.Он обеспечит хорошую прочность кровли и сэкономит материал.

Объем досок на обрешетки

Объем досок на обрешетку (для всей крыши). Это поможет вам при расчете стоимости пиломатериала.

Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Отправим материал на почту

Проекты домов с вальмовой крышей

• 5 комнат
• 3 санузла

• 206.6² Общая площадь
• 11 x 13м Площадь застройки

• 6 комнат
• 3 санузла

• 294² Общая площадь

• 5 комнат
• 3 санузла

• 129.8² Общая площадь
• 10 x 9м Площадь застройки

• 6 комнат
• 4 санузла

• 464,2² Общая площадь
• 15 x 13м Площадь застройки

• 5 комнат
• 2 санузла

• 163,5 ² Общая площадь
• 16 x 10м Площадь застройки

• 5 комнат
• 2 санузла

• 151² Общая площадь
• 9 x 9м Площадь застройки

• 4 комнаты
• 2 санузла

• 94² Общая площадь площадь
• 7 x 10м Площадь застройки

• 2 комнаты
• 1 санузел

• 94² Общая площадь
• 10 x 10м Площадь застройки

• 6 комнат
• 2 санузла

• 244² Площадь
• 10 x 12м Площадь застройки

• 5 комнат
• 2 санузла

• 184.1² Общая площадь
• 10 x 11м Площадь застройки

• 7 комнат
• 2 санузла

• 312² Общая площадь
• 12 x 15м Площадь застройки

• 5 комнат
• 3 санузла

• 260² Общая площадь площадь
• 14 x 14м Площадь застройки

• 4 комнаты
• 3 санузла

• 132² Общая площадь
• 9 x 8м Площадь застройки

• 6 комнат
• 2 санузла

• 170.6² Общая площадь
• 8 x 10м Площадь застройки

• 4 комнаты
• 2 санузла

• 190² Общая площадь
• 11 x 17м Площадь застройки

• 5 комнат
• 3 санузла

• 210.2² Общая площадь
• 15 x 18м Площадь застройки

• 4 комнаты
• 2 санузла

• 91.1² Общая площадь
• 10 x 10м Площадь застройки

• 4 комнаты
• 3 санузла

• 192.7² Общая площадь
• 14 x 10м Площадь застройки

• 4 комнаты
• 2 санузла

• 119.9² Общая площадь
• 14 x 10м Площадь застройки

• 5 комнат
• 3 санузла

• 198.2 ² Общая площадь
• 15 x 13м Площадь застройки

Если вы собрались строить дом, рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала.В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Расчет вальмовой кровли начинается с уточнения толщины стен дома

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

Конек — брусок, расположенный в самой высокой точке, является опорой большинства стропил.

Центральные стропила — устанавливаются по скатам, с учетом их параметров.

Угловые стропила — это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.

Вальмовые стропила — закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны — две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию.Верхушка их соединена коньком, а бока — вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете данных сайта по монтажу скатов, стен и верхнего конька На нашем Вы можете найти контакты строительных компаний, которые выполняют услугу расчета и монтажа кровли любой сложности, а также реконструкции и перестройки домов под ключ.Напрямую пообщаться с представителем посетив выставку домов «Малоэтажная Страна».

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ :

Существуют и недостатки достоинства:

Многочисленные отходы материалов

Сложность Расчетов

Требуются специальные навыки при установке

. пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты.По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно использовать формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькуляторе вальмовой крыши.

Для расчета площади сторонних стандартов крыши стандартные геометрические формулы

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для достижения результата достаточно отметить:

параметры основания кровли;

предполагаемый шаг стропил;

предпочтительный кровельный материал ;

сорт и размеры древесины , которая будет действовать для создания обрешетки;

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки.При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Чтобы гарантировать точность ни одна онлайн-считалка, находятся внутри интерфейса, поэтому необходимо обеспечить точность ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором :

Результаты вычислений

В отчете нашего калькулятора были следующие позиции:

Крыша .Исходя из заданных требований, калькулятор порекомендует угол наклона стропильной системы. Кроме того, предусмотрено количество необходимого рубероида, а также масса кроющего материала.

Стропила . Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.

Обрешетка . Калькулятор определит количество рядов, требуемое для создания обрешетки на определенной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все параметры

При проведении расчетов программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхности.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа.Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считает только высокую стоимость.

Видео описание

Пример расчетов четырехскатной крыши в видео:

Заключение

Строительство дома является сложным и кропотливым процессом.Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы — это скорее помощники по предварительной оценке и количества материалов. Использовать для работы другим путем данные не станет ни один уважающий себя специалист.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования.Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша — это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение.Все части устройства расположены к основанию под одинаковым углом.

Для правильного осуществления расчетов конструкции вальмовой системы кровли следует все ее основные составные элементы:

1. Верхушка — конек. Устройство представляет собой брус, фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше общей длины здания и служит для элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороны соединяют с коньком, а второй — с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно современная защитная конструкция является удлиненной частью стропильных ног.Для вальмовых крышек карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно без большого количества отходов материала.Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставляет достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли.Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на свойства вальмовой крыши. Оптимальным улучшением для кровли типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могутяться в большую сторону в зависимости от характеристик материалов для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции — от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки, которые можно уточнить у производителей материала, подобранного для покрытия кровли.Используя калькулятор для расчета вальмовой системы, можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша — это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие — металлизированная трехслойная пленка;
• утеплитель — минвата из базальтового волокна толщиной не менее 10 сантиметров;
• гидроизоляция — пленочный материал, защищающий утеплитель от влаги;
• контробрешетка — конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания.Все что нужно — это правильно заполнить текст в системе строки. Калькулятор проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Расчет вальмовой крыши

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Результаты расчетов

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойствах материалов, параметрах крыши и климатических особенностях вашего региона.Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация»

, под которым скрываются пояснения по каждому заполняемому элементу.

Внизу страницы вы оставить комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли вам угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определение количества кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%.В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем использовать указанные здесь значения, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах.Чтобы убедиться в правильности выбора обрешетки, рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишние подрезки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

Калькулятор расчета стропильной системы четырехскатной крыши. Вальмовая крыша стропильная система

Первое что надо сделать перед возведением вальмовой крыши — это проект проект. Он должен содержать точный чертеж и правильный расчет всей конструкции. Если есть опыт в этом деле, проект можно составить своими руками.Человеку, не имеющим определенных знаний, чертежей и расчетов крыши лучше доверить специалисту. Однако в любом случае готовый проект требует до утверждения начала строительных работ.

Допустимые ошибки при расчете крыши

Многие даже опытные мастера, производящие расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этим действиями скрывается основная ошибка — отсутствие замеров коробки здания. Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам.Со стороны они кажутся ровными с идеально прямыми углами. А вот если взять и своими руками точные замеры, то можно найти много невидимых погрешностей на новом доме. Игнорирование их к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и новые замеры.С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровень проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

• Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
• Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно ! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В это дальнейшее будет невозможно.

Совет ! Подыскивая в интернете готовый чертеж под размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями.Их сможет понять только специалист.

Для лучшего представления строительства можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Расчет стропильной системы и обрешетки

Самым важным и сложным расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра.Во время расчета требуется определить оптимальное сечение стропильных ног и их шаг, то есть в готовом каркасе. Что касается обрешетки, то здесь определяют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил.Если выясняется, что по таблице необходимых пиломатериалов большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет ! Расчет обрешетки лучше после точного решения, чем будет покрыта вальмовая крыша.

Порядок расчета кровельного покрытия

высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S = 1/2 (b1 + b2) h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S = 1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось найти анализ общей площади кровли.

Однако делать своими руками расчет кровельного покрытия еще рано. Надо учесть дополнительные сооружения. Например, на свес придется добавить площади.Обычно его ширина колеблется от 300 до 500 мм.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание ! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут.

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружения.Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки.

Расчет расхода материала кровельного пирога

В состав кровельного пирога входит гидроизоляция, а если чердак будет теплым, потребуется еще пароизоляция и утеплитель.

Количество гидро- и пароизоляции всегда совпадает. Эти материалы содержат пленку или мембрану. Отличается только место их крепления. Гидроизоляция укладывается сверху стропил, а пароизоляция изнутри.Рассчитать своими руками их расход можно по общей площади скатов, разрешить 20% для нахлестов.

Расход теплоизоляции зависит от количества стропил и расстояния между ними. Это связано с тем, что утеплитель укладывают между стропильных ног. Хотя это не столь важно, ведь общий расход все равно будет соответствовать общей площади скатов. Единственное исключение — не потребуется делать допуск нахлеста.

Расчет уклона скатов

Очень важно правильно определить уклон скатов кровли.Сделать это своими руками можно по геометрическим формулам используя Теорему Пифагора.

На фото видна схема классической вальмовой кровли. Чтобы определит угол скатов надо учесть высоту каркаса — h, длину ног боковых стропил — e, длину ног вальмовых стропил — d. Высчитать все эти показатели можно по трем геометрическим формулам.

Надо знать, что чем больше высота — h, тем круче получатся скаты.

Рассчитывая своими руками угол скатов, необходимо учесть всю массу кровельного пирога, выпадения в масштабе климата, особенности и предполагаемое для установки на дополнительное оборудование.Все это нагрузку на стропильную систему и от правильно рассчитанного уклона зависит прочность вальмовой крыши.

На этом видео показан расчет вальмовой крыши:

Как видно, сделать все расчеты крыши дело непростое, но при сильном желании возможного. Кроме готовых примеров фото и чертежей, понадобятся математические знания.

Первое, что следует сделать перед началом производства точные расчеты крыши. Необходимо подробное описание всех соединений и узлов, точный чертеж этого всего опытным человеком.Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать стропильной системы вальмовой крыши, вы найдете здесь соответствующую информацию!

Итак, так что же собой представляет? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно установить обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной — благодаря, что у нее нет фронтонов.
• ные Временные деформации крыши сведены к нулю — все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет всех тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности — благодаря низкому углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основная: стропильная система вальмовой крыши сложнее, чем у обычной, а потому ее монтаж вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и типов подтипов сегодня строят вальмовые крыши:

• Вальмовая.Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе с одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша — более редкий вид дороговизной исполнения и высокой трудоемкости работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах слуховые окна, чем полностью решается проблема наклонных мансардных окон. Но по сложности и стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны.Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этот вариант — вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В результате такие элементы оказываются незащищенными в плане защиты во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши рекомендуют использовать прямоугольные брусья из хвойных пород, а также устойчивость всей системы подкреплять дополнительными стальными элементами.Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат — это нижняя опора для стропил.
• Прогон — это балка.
• Стойки и подкосы — это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели — специальные элементы, которые помогают справиться с распорами (частое явление при неправильном реже).
• Шпренгель — еще одни дополнительный элемент стропильной опоры.
• Лежень — специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или подсушите. Главное — продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте предотвращим самой и самой досадной ошибки проектирования вальмовой крыши — отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с помощью стенами.А ведь стены идеально ровные. И потом, уже в процессе строительства появляются новые погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляющий обмерный план дома.Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносят в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, создающая объемную модель, которая даст вам четкое представление о вашей вальмовой крыше.С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который может их читать. Предлагаем вам представление, что конкретно вас ожидает, предлагаем вам простой видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точная площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее — стропила.На вальмовых крышах стропила ставят к углам стен — к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные — нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску.В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил из сечения готовых досок. Если еще не закупили — ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошая древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный.

Что нужно учитывать при расчете?

Проект четырехскатной крыши — один из самых сложных. Здесь крайне не важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них важная функция.

Итак, уклон вальмовой крыши обычно рассматривается от 5 до 60 °. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей.Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол — тем прочнее придется строить каркас.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для прочности прочности крыши.
• Все устройства и оборудование, которое вы собираете водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже в конкретной местности укажут на то, какие возможны деформации стропильной системы годами (например, сырость, морской воздух и т .п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой — почти всегда.Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Вальмовые крыши обладают достоинствами. Они красивы, надёжны любых при погодных нагрузках, четырёхсторонняя конструкция позволяет эффективно утеплить дом со стороны кровли. Некоторую сложность представляет устройство стропильной системы. С её схемами и расчётами мы разберёмся в этой статье.

Вальмовые крыши, называемые иногда голландскими и датскими, отличает добротность, надёжность и эффектный европейский дизайн. Стропильная основа таких крыш состоит из многих основных и усиливающих элементов, требующих прорисовок или трёхмерных чертежей, точных расчётов и исполнения.

Разновидности вальмовой крыши

Квальмовым крышам, кроме классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, класса и их разновидностей:

1. Полувальмовая двухскатная.
2. Полувальмовая четырёхскатная.
3. Шатровая.
4. Вальмово-фронтонная.

Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.

Схема и основные элементы

Для выполнения расчёта стропической системы нужно ознакомиться с её схемой, включением и вспомогательными элементами.

Основные элементы стропильной системы

Ключевым элементом обороны (см. Рис. Ниже):

1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропильную систему, служит кровли.
2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов.Придаёт системе жёсткость и прочность.
3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждую вальме.
5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции.В стропильной системе их 4 шт.
6. Промежуточные стропила скатов. Устанавливаются центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конь незначительна — могут не соблюдения.
7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье.

Вышеперечисленные элементы являются базовыми, входящими.Прочие элементы предназначены для усиления основных и внутренних в ответственных постройках, например, для жилых домов:

1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. Ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси оси (если под ним — капитальная стена).
2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. Ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или непосредственно в продольные стены дома.Если затяжки расположены ближе к коньку, они находятся потолка чердачного помещения.
3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосной ногу.
5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах.Крепится на стропила скатов изнутри, наискосок, с одной или двух сторон — зависит от ветровой нагрузки в районе строительства.
6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Расчёт стропильной системы

Расчёт системы включает выбор угла наклона скатов и вальм и расчёт длин основных и вспомогательных её элементов.

Выбор угла наклона продольных и торцевых скатов

Выбор угла скатов и вальм колеблется в пределах 25-45 ° и зависит от желания иметь чердачное помещение, принятого кровельного материала, оценку статических (вес кровли) и динамических (ветровых, снеговых) нагрузок.

В шатровых крышах угол наклона вальм и скатов одинаковый. В вальмовых крышах также принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если именно такая задумка архитектора.

Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчёта рассмотрим в качестве примера вальмовую крышу дома со стороны 8 и 12 м, и высотой расположения конька — 2,5 м. Угол наклона скатов примем в 35 °, а угол наклона вальм — 45 °.

Расчёт основных стропильных элементов

Классическая вальмовая крыша представляет собой два ската в форме трапеций, соединенных в коньке, и две вальмы — торцевых ската в форме треугольников.

Для начала нужно вспомнить некоторые формулы из школьной программы алгебры. Это отношение длинного прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорема Пифагора.

Тригонометрические функции острого прямоугольного треугольника

Изобразим каркас стропильной системы в аксонометрическом виде:

Выполним расчёт основных элементов стропильной системы.

1.Рассчитаем длину центрального стропила вальм CD, который является высотой равнобедренного треугольника (вальмы) и гипотенузой прямоугольного треугольника, высота которого равна высоте конька (CE = 2,5 м). Угол наклона вальмы α = 45 °. Sin 45 ° = 0,71 (по таблице Брадиса).

Согласно тригонометрическому введению:

• СD = CE / sin α = 2,5 / 0,71 = 3,52 м

2. Определим длину конька K. Для этого из предыдущего треугольника найдём основания основания ED, воспользовавшись теоремой Пифагора:

Длина дома: BL = 12 м.

Длина конька:

• CF = 12 — 2,478 х 2 = 7,044 м

3. Длина угловых стропил CA также может быть получена из теоремы Пифагора для треугольника ACD. Половина ширины дома AD = 8/2 = 4 м, CD = 3,52 м:

4. Длина центральных стропил ската GF — гипотенуза треугольника, катетами которого является высота конька H (CE) и половина ширины дома AD:

Промежуточные стропила скатов имеют ту же длину. Их количество зависит от шага и сечения брусьев и определяется по расчёту совокупной нагрузки, в том числе погодной.

Данные таблицы атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Сравнимое максимальное, среднее и минимальное сечение бруса при длине 4,717 м (смотрим значения для 5,0 м).

Прическа 100х250 мм шаг составит 215 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 2,15 = 3,28 отрезков. Округляем в большую сторону — до 4. Число промежуточных стропил одного ската — 3 шт.

• 0,1 · 0,25 · 4,717 · 3 · 2 = 0,708 м 3

При сечении 75х200 мм шаг составит 140 см. При длине конька 7,044 м, число промежуточных стропил составит: 7,044 / 1,4 = 5,03 отрезков. Число промежуточных стропил одного ската — 4 шт.

Объём пиломатериалов на оба ската:

• 0,075 · 0,2 · 4,717 · 4 · 2 = 0,566 м 3

При сечении 50х175 мм шаг составит 60 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 0,6 = 11,74 отрезков. Округляем в большую сторону — до 12. Число промежуточных стропил одного ската — 11 шт.

Объём пиломатериалов на оба ската:

• 0,05 · 0,175 · 4,717 · 11 · 2 = 0,908 м 3

Следовательно, для нашей геометрии оптимальным с точки зрения оптимизации будет сечение 75х200 мм при шаге 1,4 м.

5. Для расчёта длин укороченных стропил ската MN опять придётся вспомнить школьную программу, а именно правило подобия треугольников.

Подобие треугольников по трём сторонам

Большой треугольник, который нам нужно усилить укороченными стропилами, имеет известные размеры: GF = 4,717 м, ED = 2,478 м.

Если укороченные стропила будут установлены с тем же шагом, что и промежуточные, их количество составит в каждом по 1 шт .:

• 2,478 м / 1,4 м = 1,77 шт.

То есть образует два отрезка с одним укороченным стропилом в середине. Маленький треугольник будет иметь катет, в 2 раза меньше ED:

• БН = 2,478 / 2 = 1,239 м

Составляем пропорцию подобных треугольников:

Исходя из этого соотношения:

При такой высоте сечение стропила принимаем по таблице — 75х125 мм. Общее количество укороченных стропил обоих скатов — 4 шт.

6. Измерение длины укороченных стропил вальм (нарожников) выполнено так же из соотношения подобных треугольников.Так как длина центральных стропила вальм СD = 3,52 м, шаг между укороченными стропилами может быть больше. При AD = 4 м укороченных стропил с шагом в 2 м будет по одной с каждой стороны центрального стропила вальм:

• (2 · 3,52) / 4 = 1,76 м

При такой высоте сечение стропила принимаем 75х125 мм. Общее количество укороченных стропил обоих вальм — 4 шт.

Внимание! В наших расчётах мы не учитывали свес.

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

• S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

• S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2

Суммарная площадь кровельного покрытия:

• S Σ = (18,09 + 29,85) · 2 = 95,88 м 2

Совет! При покупке материала учитывайте раскрой и неизбежные потери.Материал, производимый большой размер площади, для вальмовых крыш не самый подходящий вариант.

Важнейшая конструкция дома, оказывающее влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система устроена не совсем просто, не достаточно популярной конструкцией при строительстве.Ее преимуществом считается великолепная способность к самоочищению, а также высокая устойчивость к сильным снегам и ветровой нагрузке.

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Вальмовая крыша стропильная система из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные узлы вальмовой крыши

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов.Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стены дома или мауэрлату.Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Важно соблюдать правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «улучшенные» гвозди.

Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартных еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

• Если к примеру длинна вальмового ската крыши меньше боковых, такую ​​конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, благодаря резким скатам снег на практически никогда надолго не задерживается. Данный тип более схож с классической, однако по своим характеристикам значительно превосходит её.

• Датская полувальмовая крыша немного сложнее по исполнению.Отличная конструкция заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

• Строительные со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция следующим образом, абсолютно одинаковых ската крыши, сходятся в одной верхней точке.образуя тем самым пирамидальную геометрическую фигуру.

• Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не может отвести от нее взгляд. Представляет она собой набор множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея достаточного опыта, такую ​​крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша стропильная система своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать ее самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона вальмовой крыши

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона.Таким образом, снег не сможет удержаться на крыше в условиях сильных снежных осадков. В южных регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной рекомендуемый показатель сопротивления этим ветровым нагрузкам.

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия.Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которому не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65 ° . Несоблюдение данных может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35 ° — 65 ° . Пренебрежение возможностей образования конденсата;

• Металлическая черепица — минимальный уклон для данного материала составляет 13 ° , максимальными производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º .Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5 ° , от размера угла напрямую будет зависеть шаг обрешетки.

Металлическая фальцевая кровля — должна при уклоне скатов свыше 25 ° градусов.

Правильный расчет площади вальмовой крыши

Для того, чтобы правильно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельной крыше, чтобы получить полученные числа сложить между собой.Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

. Если вы все же боитесь ошибиться, правильно произвести подсчет специалистов у которых вы можете воспользоваться любым из удобных для он-лайн калькулятором, которых полно в интернете. Точно указав все параметры будущей они помогают просчитать с точностью до квадратного метра.

Расчет стропильной системы вальмовой крыши

Для точного расчета системы стропил используйте приведенную ниже таблицуей соотношения между длиной и размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1,031
4:12	1,027	1,054
5:12	1,043	1,083
6:12	1,061	1,118
7:12	1,082	1.158
8: 1 2	1,106	1,202
9: 1 2	1,131	1,250
10:12	1,161	1,302
11:12	1,192	1,357
12:12	1.225	1,414

Исходя из вышеуказанной таблицы, длина стропильной ноги соответствует ее произведению коэффициента и проекции. Применение таблицы максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующую последовательность:

• Используя обычную рейку заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент коэффициент утлона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил.Либо можно воспользоваться теоремой Пифагора (см. Рис. 1).

• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись этим приведенным ниже рисунком.

Монтаж стропил вальмовой крыши.

• • Процесс начинается с установки вертикального опора, который укладывается и прочно закрепляется коньковый прогон. После их установки введите получившуюся горизонталь, если результат положительный приступаем к следующему этапу.

• Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углом наклона стропил.Для скрепления опор и стропил использовались металлические пластины.

Вальмовая крыша стропильная система — установка опор, конькового прогона и угловых стропильных ног

• Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм ., Такой шаг предпочтительней, как самого стандартного утеплителя имеют такую ​​ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки.Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
• Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм . Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската.Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Усиление каркаса

Для того, чтобы придать конструкции большую жесткость, ее нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается из максимальной нагрузки стропильной системы. В входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как вальмовая крыша стропильная система усилена, может смело приступить к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного типа кровельного материала. К примеру под она должна иметь сплошной ковер.

Вконтакте

Калькулятор расчета кровли ☛ СТэП

Онлайн калькулятор на сайте — быстрый и бесплатный способ рассчитать объем материалов для новой калькуляции и сэкономить семейный бюджет.

Итак, приступим к расчету!

• Тип крыши
• Размер крыши
• Материал

Назад Далее

Выберите тип крыши

Введите размеры вашей крыши

Если у вас нет замеров, то мы бесплатно отправим наш замерщика на ваш объект и произведем все необходимые замеры

Если у вас есть чертеж, то вы можете увеличить точность расчета.
Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!

Выберите материалы для вашей крыши

Итог

Наименование	Количество	Ед. измерения

Если у вас есть чертеж, то вы можете увеличить точность расчета.
Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!

В первую очередь, необходимо узнать размеры вашей будущей крыши и ее элементов.Если вы на этапе проектирования нового дома или коттеджа, то из папок документов вам пригодится чертежный чертеж крыши с указанием размеров и типов скатов, видов материалов.

Если вы решили обновить устаревшую кровлю, то наилучший вариант — вызов специалиста замерщика.

Услуга замера сэкономить ваше время и сохранит здоровье — работы на высоте опасны без специальной подготовки крыши и оборудования! И главное, профессионал сразу получит правильные размеры кровли, что исключит затраты и время на переделку.Экономия материалов и времени в результате будут максимальными.

Как рассчитать кровлю онлайн?

Рассмотрим последовательность наших действий пошагово.

Шаг №1. Выберите тип вашей крыши.

Типы крыши выбрать и форму скатов. Если число плоскостей более двух, и они сложнее прямоугольника, то эти крыши называют «сложными». Расчет кровли нестандартной конфигурации лучше осуществлять совместно с инженером-строителем.

В строительстве домов различают следующие виды крыш:

1) односкатная

2) двускатная или щипцовая

3) четырехскатная

4) шатровая

5) вальмовая

6) мансарда

7) другие виды кровли.

Двухскатная конструкция получила максимальное распространение благодаря надежности и практичности. Расчет этой конструкции в онлайн калькуляторе из числа самых простых, вам не составит труда сделать его самостоятельно.

Второе название четырехскатной вальмовой крыши — шатровая. Она состоит из четырех скатов одинаковой формы, сходящихся в одной точке. Эти условия соблюдаются, если форма дома квадратная.

Шаг №2. Выберите тип кровельного покрытия.

Напомним, что кровлей называется «оболочка» крыши, подвергающейся атмосферным воздействиям — следовательно, максимальному износу. Но первое правило при выборе кровли — учет максимальных нагрузок. Это и давление сильного ветра, вес льда и снега, воздействие ливневых дождей.Вес самой кровли не должен создавать чрезмерных нагрузок на конструкцию стропил, фундамент. Следовательно, главное требование к кровле — высокие механические показатели: долговечность, износостойкость, прочность, пожаробезопасность. На нашем сайте вы можете узнать необходимые параметры и гарантийные сроки для всех типов кровельных покрытий.

Шаг №3. Выберите покрытие и толщину материалов

Толщина покрытия влияет как на механические характеристики, так и на внешний вид покрытия.Для жилого дома отдают предпочтение надежным, прочным и красивым материалам. Для хозяйственных построек главной становится экономия.

Вот что необходимо знать о толщине металлической черепицы:

• 0,35–0,4 мм — недостаточная толщина, потому что она боится транспортировки, монтажа и эксплуатации материала, а также легко окисляется и покрывается коррозией;
• 0,45–0,6 мм — хорошая толщина, говорящая о прочности и качестве изделия, способ прослужить до 25 лет, лучшее соотношение «цена — качество»;
• 0,7–0,8 мм — параметр для особо надежного и дорогого кровельного покрытия, к сожалению, сложно монтируется и сильно давит на стропила.

Важно! Снижение толщины металла всего на несколько микрон может повлечь разрушение крепежных отверстий и стыковочных элементов кровли! Обязательно проконсультируйтесь с нашими специалистами.

Покрытие формирует эстетическое восприятие крыши как архитектурного ансамбля дома. Здесь важна роль цвета покрытия, а также его текстурный рисунок, уровень глянца, влияющий на отражения солнечного света.

Шаг №4. Укажите наличие дополнительных элементов

Обширный каталог дополнительных элементов крыши представлен на нашем сайте.Они могут добавить вашему дому как практичности и безопасности (снегозадержатели, ливневые системы и др.), Так и придать эстетической выразительности (флюгеры, коньки, решетки и т. П.).

Шаг №5. Введите размеры скатов.

Если размеры готовы, то вы на финишной прямой!

Шаг №6. Нажмите кнопку «рассчитать»!

как рассчитать площадь двухскатной кровли

В последнее время резко поднялось индивидуальное строительство.Люди все больше хотят жить за городским чертой на свежем воздухе, поэтому появилось такое обилие загородных коттеджных поселков, где строительство ведется силами строительных организаций, так и самими хозяевами участков.

Собираясь строить дом своими руками, застройщик неизменно задает себе вопрос — как сделать расчет четырехскатной крыши, сколько пиломатериала и кровельного покрытия придется приобретать.

↑

Строим четырехскатную крышу

Четырехскатная крыша представляет собой конструкцию, состоящую из двух наклонных плоскостей четырехугольного или трапецеидального вида и двух наклонных плоскостей в виде треугольников.При этом плоскости в виде четырехугольников или трапеций сходятся своими верхними краями и образуют конек. С торца здания крышу закрывают треугольные скаты.

К разновидностям четырехскатной крыши можно отнести вальмовую или полувальмовую крышу.

К четырехскатным крышам может относиться и крыша такой конструкции, когда все четыре ската представляют собой треугольные плоскости, сходящиеся в одной точке. Но правильнее было бы такой вид крыши отнести в шатровым.

По сравнению с обычной двухскатной крышей строительство четырехскатной намного сложнее и требует внимательного подхода еще на стадии проектирования. А если, к тому же, планируется сделать в чердачном жилом помещении (мансарду), то помощь специалиста проектировщика просто необходима.

Однако для тех, кто не забыл школьный курс геометрии и математики, расчет площади четырехскатной крыши не составит труда, что приведет к экономии денежных средств.

Расчет площади четырехскатной крыши

Если крыша состоит из двух прямоугольных скатов и двух треугольных, то рассчитать их площадь даже школьник.

Главное, правильно сделать замеры на готовой стропильной системе или взять для расчетов размеры на чертеже, если таковой имеется.

Чтобы получить правильный результат нужного количества кровельного материала, следует учитывать такие моменты, как:

• величина нахлестов материала;
• соответствующих карнизных и фронтонных свесов;
• негативных отходов при раскрое кровельного материала.

Если расчет площади затруднителен, можно найти в интернете калькуляторы, которые помогут сделать это более правильно, обратиться к специалистам.

↑

Сложные крыши — расчет площади

Завершающим этапом в строительстве дома является сооружение крыши. И для этого нужно сделать расчет площади крыши, чтобы купить кровельный материал, которого будет достаточно для устройства кровли. Простые двухскатные крыши сейчас для частных домов строятся весьма редко.Люди хотят жить комфортно, и к дому пристраивают то гараж, то баню, то оранжерею и прочее, в результате чего крыша дома приобретает сложную конструкцию.

На стадии проектирования без расчета площади крыши невозможно подсчитать общую сметную стоимость дома . А от этого зависит многое. Возможно, что стоимость превысит возможности застройщика в финансовом плане, и приходится проект вносить изменения с тем, чтобы удешевить строительство. И лучше это делать именно на стадии проектирования, чем на почти готовом здании.

Как рассчитать площадь четырехскатной крыши, если на чертеж только чертеж крыши — вид сверху? При этом нужно учитывать угол наклона скатов. Здесь нужно вспомнить школьный курс геометрии и разбить всю крышу на правильные геометрические фигуры. Как правило, вся крыша будет состоять из прямоугольников, треугольников, трапеций, реже параллелепипедов или ромбов. Про окружности и упоминать не стоит. Такие крыши в частном строительстве не встречаются.

Площадь всех вышеперечисленных геометрических объектов высчитывается по соответствующему формулам. Зная уклон скатов, нужно найти косинус угла, и умножить площади всех отдельных элементов на него. Полученные значения складываются, и получается общая площадь всей крыши . Расчет кровли четырехскатной крыши будет легко сделать на основании большой общей площади всей крыши.

Не забываем добавочные элементы на карнизные и фронтонные свесы и вносимые отходы, образующиеся при укладке покрытия. И с этим цифрами можно смело отправляться в магазин строительных материалов.

Для более надежного расчета площади не нужно вычитать различные отверстия вырезаемые под дымоходные и вентиляционные трубы, зенитные фонари и мансардные окна из общей площади крыши.

, как рассчитать четырехскатную крышу, не забывайте, что многие кровельные материалы укладываются с нахлестом, как по вертикали, так и по горизонтали.

Это касается, например, асбестоцементных листов, натуральной черепицы, и других штучных кровельных материалов.Поэтому прибавляйте нужное количество на перекрытие стыков.

Важно правильно снять размеры.

• Если расчет сделан при наличии чертежей, обращайте внимание на размеры крыши по краям свесов, а не по размерам самого здания.
• Если размеры снимаются с готовой стропильной системы, нужно сразу проверить геометрию всех скатов, чтобы в итоге не получились параллелепипеды вместо прямоугольников. Для этого промеряют диагонали каждого ската.Если наблюдается отклонение, лучше поправить сразу, изменив размеры обрешетки, чем после исправлять само кровельное покрытие. Потому что неправильная геометрия крыши чревата проблем.

Расчет 2-х скатной крыши производится аналогично. Здесь, обычно, скаты представляют собой правильные прямоугольники. Умножив ширину ската на его длину, получим площадь, и, умножив еще раз на косинус угла наклона, найдем общее значение площади крыши.

При более сложных конфигурациях крыши можно воспользоваться услугами организаций, которые занимаются проектированием зданий, или поискать в интернете сервисы с онлайн-калькуляторами для расчета строительных конструкций.

При расчете площади двухскатной крыши необходимо учитывать вид кровельного покрытия, угол наклона скатов, который зависит от многих параметров. В первую очередь, от климатических условий данного региона, во-вторых, от предполагаемого строительства мансарды в чердачном пространстве. Чем круче уклон скатов, тем больше места отводится для жилого помещения на чердаке, но и возрастает расход кровельного покрытия. При устройстве мансарды делают обычно скаты ломаны, где нижняя половина крыши практически отвесная, а верхняя может находиться под углом менее 45 градусов.В этом случае есть возможность сделать жилое помещение на чердаке максимально приближенным по высоте и площади к обычной первой этажа.

Правильно расчет параметров четырехскатной крыши поможет не допустить перерасхода строительных материалов и приобретать недостающие в момент монтажа элементов крыши. Покупая сразу все материалы на крышу, вы можете получить от продавца скидку, как оптовый покупатель. Кроме этого, экономится время, которое в наш век ценится очень дорого.

Также советуем посмотреть:

---

---

Калькулятор вальмовой кровли четырехскатной — Дачный сезон agrohim-tulun.ru

Расчет вальмовой крыши

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов.Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Сорт древесины ваш стропил (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

. регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1 × 15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг / м 2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-цементная черепица, битумный и песчаный и асбестоцементный шифер, ондулин и другие материалы.Таким образом, используя данные калькулятора, вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе типичный вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Обратите внимание!
Рекомендуемые параметры рассчитываются согласно СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но профиль представляет собой форму трапеции. На торцах вальмовой крыши находятся скаты, напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалы эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

.

. Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы.Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включающие свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарта — 15 метров в длину, 1 метр в ширину.При расчете также учтен нахлест 10%.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными лесами. Отправной точкой расчетов суммарная нагрузка на конструкцию. После чего указано соответствующее сечение стропил, представленное в данной таблице.
2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Число рядов обрешетки

Число рядов обрешётки, понадобится для всей кровли с заданными включенными. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы использовать использовать здесь шаг.Он обеспечит хорошую прочность кровли и сэкономит материал.

Объем досок на обрешетки

Объем досок на обрешетку (для всей крыши). Это поможет вам при расчете стоимости пиломатериала.

Расчет вальмовой крыши: особенности конструкции и расчет на калькуляторе

Отправим материал на почту

Проекты домов с вальмовой крышей

• 7 комнат
• 2 санузла

• 143² Общая площадь

• 4 комнаты
• 2 санузла

• 94² Общая площадь

• 6 комнат
• 2 санузла

• 251.6² Общая площадь

• 4 комнаты
• 2 санузла

• 202² Общая площадь

• 5 комнат
• 3 санузла

• 246.7² Общая площадь

• 6 комнат
• 5 санузлов

• 177² Общая площадь
• 11 x 14м Площадь застройки

• 5 комнат
• 2 санузла

• 81.8² Общая площадь
• 7 x 8м Площадь застройки

• 5 комнат
• 3 санузла

• 521.1² Общая площадь
• 24 x 15м Площадь застройки

• 4 комнаты
• 3 санузла

• 344² Общая площадь

• 2 комнаты
• 1 санузел

• 42.2² Общая площадь
• 8 x 7м Площадь застройки

• 6 комнат
• 4 санузла

• 217.9² Общая площадь
• 12 x 12м Площадь застройки

• 6 комнат
• 5 санузлов

• 136.4² Общая площадь
• 14 x 9м Площадь застройки

• 5 комнат
• 2 санузла

• 114.6² Общая площадь

• 6 комнат
• 4 санузла

• 373² Общая площадь

• 4 комнаты
• 2 санузла

• 152.6² Общая площадь

• 5 комнат
• 2 санузла

• 129² Общая площадь
• 11 x 8м Площадь застройки

• 5 комнат
• 3 санузла

• 272.9² Общая площадь

• 6 комнат
• 2 санузла

• 204,8² Общая площадь

• 5 комнат
• 2 санузла

• 162² Общая площадь
• 9 x 9м Площадь застройки

• 2 комнаты
• 1 санузел

• 50,1² Общая площадь
• 8 x 9м Площадь застройки

Если вы собрались строить дом, и рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала.В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Расчет вальмовой кровли начинается с уточнения толщины стен дома Источник iv-proect.ru

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов вальмовая кровля. Конструкция содержит:

Конек — брусок, расположенный в самой высокой точке, является опорой большинства стропил.

Центральные стропила — устанавливаются по скатам, с учетом их параметров.

Угловые стропила — это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.

Вальмовые стропила — закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны — две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию.Верхушка их соединена коньком, а бока — вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька Источник stpar.ru На нашем сайте Вы можете найти контакты строительных компаний, которые предоставляют услугу расчета и монтажа кровли любой сложности, а также реконструкции и перестройки домов под ключ.Напрямую пообщаться с представителем посетив выставку домов «Малоэтажная Страна».

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ :

Существуют и недостатки достоинства:

Многочисленные отходы материалов

Сложность Расчетов

Требуются специальные навыки при установке

. пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты.По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно использовать формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькуляторе вальмовой крыши.

Для расчета площади сторонней крыши стандартные геометрические формулы Источник-ск.ru

В базе калькуляторов находится информация о самых популярных кровельных материалах. Для достижения результата достаточно отметить:

параметры основания кровли;

предполагаемый шаг стропил;

предпочтительный кровельный материал ;

сорт и размеры древесины , которая будет действовать для создания обрешетки;

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Чтобы гарантировать точность ни одна онлайн-считалка, находятся внутри интерфейса, поэтому необходимо обеспечить точность ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором :

Результаты вычислений

В отчете нашего калькулятора были следующие позиции:

Крыша .Исходя из заданных требований, калькулятор порекомендует угол наклона стропильной системы. Кроме того, предусмотрено количество необходимого рубероида, а также масса кроющего материала.

Стропила . Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.

Обрешетка . Калькулятор определит количество рядов, требуемое для создания обрешетки на определенной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все параметры Источник nauka-religia.ru

При проведении расчетов крыши учитываются все детали: параметры, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхности.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки.Минусом его считает только высокую стоимость.

Видео описание

Пример расчетов четырехскатной крыши в видео:

Заключение

Строительство дома является сложным и кропотливым процессом. Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы — это скорее помощники по предварительной оценке и количества материалов.Использовать для работы другим путем данные не станет ни один уважающий себя специалист.

минимизируем затраты и отходы. Шаг установки стропильных ног

Для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму.Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:

1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши.Такая конструкция имеет треугольные скаты, сходящиеся в одну точку в верхней части крыши. Шатровая кровля распространена, в основном, при строительстве квадратных зданий.
2. Вальмовая. В этом случае две стороны имеют треугольную форму, а другие выполнены в виде трапеции. Такая конструкция крыши чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Тип разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции.В любом случае, будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь навыки и умения. Поэтому чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которой выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлемо.Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важные следующие характеристики:

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската.Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен быть 15-20 градусов.

Кроме того, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных функций. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Ведь нужно быть готовым к определенным сложностям, ведь у такой структуры немало функций!

Ведь неспроста среди строителей убеждения, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным мышлением так, чтобы излишек потом осталось немного.

Издавна самой распространенной формы крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета.Хотя привычной для российского народа они так и не стали.

В основе современной — сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты — пересечение скатов по горизонтали.

В процессе проектирования крыши вальмовой самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно взять во внимание шаг стропил, материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крышек, и здесь наверняка понадобится помощь специалиста.

Зато крыши такие идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации — неизвестно.

, особенно, если в процессе его строительства были допущены ошибки, которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане также архитектура угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим какие типы бывает вальмовой конструкции стропил и чем они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшом беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60 °.Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой, нужно рассчитать ее прочность. Эффективность использования этой надежной в плане прочности и прочности.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена той подъемной силой — все благодаря, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом.А на крыше с наклоном от 60 ° он вообще не остается. Это тот самый случай, когда коэффициент µ равенство нулю. Для сравнения: при угле наклона в 40 ° он будет равен 0,66, при 45 ° — 0,5 и при 50 ° — 0,33.

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5 °.

Также каждый вид кровельного материала требует свой уклон:

• Мягкая черепица и ей похожий кладут на кровлю от 11 °.
• Для натуральной черепицы угол наклона не может быть меньше 25 °, иначе в подкровельное пространство станет попадать вода.
• Для шифера выбор вообще невелик — от 25 до 30 °.

Кроме того, важно также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материалов для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Так, если та не больше 60 м 2, то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2, тогда диаметр увеличивают до 150 мм. Количество самих труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

• Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
• 2. Теперь в таблице найдите ваш полученный коэффициент уклона и умножьте его на представленный в ней коэффициент.
• Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
• Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
• Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центральной стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точки а.

От этой точки нужно поставить точку на линии проекции в горизонтали от центральной стропила до вертикальной стойки — это будет точка b.Теперь от точки — b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете получать расстояние и bc, и останется центральная стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 + b 2 = с 2. Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение коэффициента, который будет максимально близок к коэффициенту измерения замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса — линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую ​​же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные.Все зависит от того, какой формы скаты — треугольной или трапециевидной.

Сегодня достаточно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом деле все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша значительный уклон и использовать некоторые из систем водостока.

Также нужно запастись подходным реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста, перейдите на. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

• Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые связаны с его схемной схемой — скатов, наличием мансарды и т.д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

  Четырехскатная крыша представляет собой треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты — равнобедренные треугольники, а фронтальные — правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой.Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена ​​в виде квадрата, шатровую крышу, четыре треугольных ската сходятся в единой вершине.

  Как рассчитать четырехскатную крышу: размеры основания, уклона

  Зная линейные размеры основания и угол наклона ее скатов, выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют.Таким образом можно подсчитать общую площадь четырехскатной крыши.
  Несущая конструкция четырехскатной крыши сложный каркас. Входящие в нее центральные стропила лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется использовать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

  Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех вариантов.

  При этом должны быть учтены также следующие показатели:

  Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

  .
  • силы и скорости ветра в районе строящегося дома;
  • плотности осадков;
  • используемого кровельного материала.

  Проектирование и расчеты: делаем проект с помощью чертежа

  Прежде чем начать работы по обустройству крыши, необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

  Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º – 60º.

  В регионах с частыми сильными ветрами или с малыми наклонами наклонных скатов — небольшими, а в регионах со значительными снеговыми нагрузками и частыми дождями — меньше, 48–60º.

  В свою очередь, на основе угла наклона выбирают материал для кровли:

  • 5º – 18º — рулонное покрытие,
  • 14º – 60º — кровельный металл, асбестоцементные листы;
  • 30º – 60º — черепичная.

  Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрической формулам для прямоугольных треугольников.

  Проект дома с четырехскатной крышей начинают с расчета стропил.Их сечение зависит от угла наклона скатов и суммарного значения общих нагрузок: конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

  С помощью вычислений определяют также:

  • шаг стропил и их несущая способность,
  • какие использовать стропила — наслонные или висячие,
  • необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
  • необходимость в наращивании длины стропил или сдваивании балки для их усиления и т.д.

  При проектировании стропильную систему рассчитывают:

  • на прочность — стропила не должны сломаться;
  • степень деформации при параметрах, например, прогиб стропил для мансардных кровель не должен включать 0, 4% длины.

  Особенности системы расчета нагрузки на стропильную

  Стропильная система находится под воздействием постоянных и временных нагрузок.
  К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а вторым — ветровые, снеговые и полезные — это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

  Параметр расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг / м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг / м². Для этих же регионов расчетный параметр для ветровых нагрузок — 35 кг / м².

  При наклоне скатов более 60 ° не учитывается снеговая нагрузка, а при наклоне 30 ° — не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет поправочных коэффициентов, в которых учтены местные климатические условия.Общую массу кровли вычисляют, используют из площади сооружения и используемых материалов.

Крыша любого дома считается одним из наиболее важных компонентов. Защищая структура, она создает комфорт внутри него, отлично дополняет собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид. Основными факторами, определяющими высоту кровли, являются :

• угол наклона скатов;
• количество скатов;
• форма кровли;
• применяемые материалы;
• силы ветра;
• среднегодовое количество осадков;
• высота здания;
• пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое основных строительных материалов. Помимо этого сразу следует установку утепления, снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом :

Порядок расчета для каждого типа может основательно отличаться.Самым простым расчетом односкатной конструкции является вызов особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50 °. При более остром угле на крыше будет скапливаться снег, а при более широком — значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

Наиболее высокой механической прочностью четырехместная крыша.Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичной внешней нагрузкой. Для вальмовых крышна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но рассчитать длину стропил и конька.В основном это связано с более сложной конструкцией и ответственным подбором материалов.

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всю конструкцию «ломаный» вид. При помощи этого простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька. В данном случае наиболее оптимальным является применение правил «золотого сечения»: контур крыши вписать в окружность.Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций — недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Как рассчитать правильно высоту конька крыши дома.Научитесь рассчитывать высоту крыши дома, зная основные размеры

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов.Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т.д., и определить их место в будущем проекте.

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д .;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и смыкаясь на коньке, смыкая треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузки, правила регламентирующих СНиП.Рекомендованный уклон для регионов центральной России составляет 30-45 °. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, который можно найти в специальной таблице.

При уклоне скатов в 45 ° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции.

Кровля с четырьмя скатами устойчиво устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для типов кровли возможно по формуле, используемой для двускатной конструкции.Однако для проведения более тщательного расчета и составления схемы необходимо также вычислить длину стропил, а для вальмовой длины коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли.Эксперты в области разработки рекомендуют использовать углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет высоты крыши дома, вычисляем высоту конька крыши

Даны рекомендации по подготовке к проектированию кровли, примеры расчета высоты конька для наиболее распространенных кровельных конструкций.

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материалов на крышу, которые связаны с его архитектурной схемой — проект скатов, наличием мансарды и т. д.При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша представляет собой треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты — равнобедренные треугольники, а фронтальные — правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой.Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена ​​в виде квадрата, шатровую крышу, четыре треугольных ската сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона

Зная линейные размеры основания и угол наклона ее скатов, выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют.Таким образом можно подсчитать общую площадь четырехскатной крыши.

Несущая конструкция четырехскатной крыши сложный каркас. Входящие в нее центральные стропила лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется использовать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех вариантов.

При этом должны быть учтены также следующие показатели:

• результаты расчета шага стропил,
• сечения стропил,
• пролетов конструкции стропил,
• результаты анализа несущей способности фундамента и опор.
• тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

.

• силы и скорости ветра в районе строящегося дома;
• осадков осадков;
• используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа

Прежде чем начать работы по обустройству крыши, необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º – 60º.

В регионах с частыми сильными ветрами или с малыми наклонами наклонных скатов — небольшими, а в регионах со значительными снеговыми нагрузками и частыми дождями — меньше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º – 18º — рулонное покрытие,
• 14º – 60º — кровельный металл, асбестоцементные листы;
• 30º – 60º — черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрической формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения общих нагрузок: конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок.Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила — наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т.д.

При проектировании стропильную систему рассчитывают:

• на прочность — стропила не должны сломаться;
• степень деформации при параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности системы расчета нагрузки на стропильную

Стропильная система находится под воздействием постоянных и временных нагрузок.

К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а вторым — ветровые, снеговые и полезные — это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60 ° не учитывается снеговая нагрузка, а при наклоне 30 ° — не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, используют из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции этой площади сводится к вычислению площади простейших геометрических фигур — равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников.

Для расчета крыш использовать также специальные программы — онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• соответствующих свесов карниза и фронтонов.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Чтобы выполнить расчет четырехскатной крыши, необходимо выполнить ряд важных параметров: нагрузка на стропила, уклон, количество материалов, фронтонные, карнизные

Расчет крыши: рассчитываем простые и сложные крыши

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и ее внутреннее пространство.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить ку крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые предназначены для использования для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкция крыш, при всей кажущейся одинаковости, составляет одна от другой.

Естественно, наиболее простой расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, конструкция — надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связана с углом наклона стропил.

Чем больше будет уклон наклона, тем выше будет крыша на вашем доме.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использовать для устройства кровли на и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет — это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и разделняем, что тангенс 40 градусов равняется 0,84.

6/2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

Ведь кровли с четырьмя скатами существуют разные.

Проще всего рассчитывать кровли, имеющие скаты в правильной трапеции, треугольника, а на скатах нет никаких изломов.

основных формулах четырехскатных форм вальмовыми с большим количеством скатов, имеющих форму прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно — он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок.Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• , если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а затем сложить полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеров двух сторон каждая по 3,34 метра, и длина третьей стороны — 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длину двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) / 2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25,5 х 0,87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить количество кровельного материала.

Мнение, площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о приложенииже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме величины нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество необходимого материала.

Для примера используем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S — площадь нашей крыши,

Х — это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75/100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86,25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляет пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Собственно, площадь этих равняется площади скатов, к которой необходимо добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количества кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн — калькуляторы и программы для вычислений.

Онлайн — калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один — таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Правильный расчет при создании крыши дома — это надежность, надежность и эффективная работы крыши.Поэтому не следует спешить, а все выполнить расчеты

Первое, что следует сделать перед началом производства точные расчеты крыши. Необходимо подробное описание всех соединений и узлов, точный чертеж этого всего опытным человеком.

Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать стропильной системы вальмовой крыши, вы найдете здесь соответствующую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такая конструкция:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной — благодаря тому, что у нее нет фронтонов.
• Системные деформации такой крыши сведены к нулю — все благодаря ее особой конструкции Временные.
• Утепление такой крыши значительно проще, чем двускатной (нет всех тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности — низкий углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основная: стропильная система вальмовой крыши сложнее, чем у обычной, а потому ее монтаж вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой вместе одинаковые треугольники соединены одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша — более редкий вид ввиду дороговизной исполнения и высокой трудоемкости работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой.Как раз в этих местах слуховые окна, чем полностью решается проблема наклонных мансардных окон. Но по сложности и стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этот вариант — вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна располагать на наклонных стенах.В результате такие элементы оказываются незащищенными в плане защиты во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства крыши конкретно вальмовой опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат — это нижняя опора для стропил.
• Прогон — это балка, которую можно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы — это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели — специальные элементы, которые помогают справиться с распорами (частое явление при неправильном реже).
• Шпренгель — еще одни дополнительный элемент стропильной опоры.
• Лежень — специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или подсушите. Главное — продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь предотвращим самой первой и самой досадной ошибки проектирования вальмовой крыши — отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с помощью стенами. А ведь стены идеально ровные.И потом, уже в процессе строительства появляются новые погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляющий обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносят в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, создающая объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно.А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который может их читать. Предлагаем вам представить вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точная площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее — стропила.На вальмовых крышах стропила ставят к углам стен — к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные — нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску.В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил из сечения готовых досок. Если еще не закупили — ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошая древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный.

Что нужно учитывать при расчете?

Проект четырехскатной крыши — один из самых сложных. Здесь крайне не важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них важная функция.

Итак, уклон вальмовой крыши обычно изменяется от 5 до 60 °. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей.Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол — тем прочнее придется строить каркас.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для прочности крыши.
• Все устройства и оборудование, которое вы собираете водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже в конкретной местности укажут на то, какие возможны деформации стропильной системы годами (например, сырость, морской воздух и т .
