Как правильно вывести дымоход через крышу: Как вывести дымоход через крышу, высота дымохода — фото, видео

Содержание

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

1 На сколько поднимать трубу над коньком бани?
2 Где лучше делать вывод трубы через крышу бани
3 Как вывести трубу через кровельный пирог
4 Проход через кровлю в зависимости от кровельного материала и вида дымохода
- 4.1 Проход кирпичной трубы через кровлю
- 4.2 Проход круглой трубы через кровлю
5 Герметики для кровли
6 Меры пожарной безопасности при использовании MASTER FLASH

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

устанавливать достаточно просто,
снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
монтаж не самый сложный,
благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты) должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60^°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты — сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты. В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50^°С до +300^°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

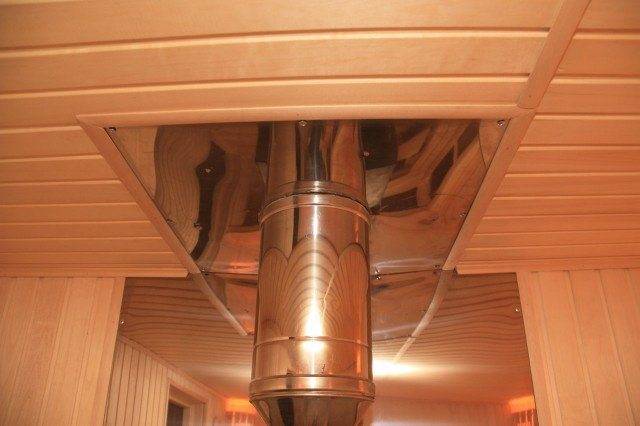

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Узел примыкания к кровельному покрытию

Вывод керамического дымохода на крышу

Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

Проход трубы через крышу, как обустроить вывод и узел через профнастил, смотрите на фото и видео

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: «Вывод дымохода через стену — инструкция»).

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука.

Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство»).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: «Как вывести трубу через крышу из профнастила – избегайте ошибок»). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей.

Как установить дымоход через крышу

Содержание

Последствия неправильного монтажа трубы
Особенности разных типов дымоходов
Как выбрать место для трубы
Правила создания короба для дымохода
Использование эластичной проходки
Установка проходного патрубка из металла
Вывод через кровлю прямоугольных и квадратных дымоходов

Строительство дымохода является достаточно сложным процессом, который должен осуществляться согласно строительным нормам. Часто при создании новых домов производится проведение трубы через уже созданную кровлю. Также возможно выведение через стену. Перед тем как установить дымоход через готовую крышу, стоит узнать о последствиях неправильных действий, чтобы внимательнее относиться к каждому правилу выполнения работ.

Последствия неправильного монтажа трубы

Стоит помнить, что многие печники берут плату за создание печи, но не осуществляют вывод дымохода. Многим владельцам приходится выполнять все работы самостоятельно. При соблюдении определенных правил, все работы могут быть выполнены качественно без помощи профессионалов. Если отделка дымохода на крыше будет проведена неправильно, это может привести к появлению определенных последствий:

Через щели между кровлей и трубой будет проникать влага, разрушая дымоход и материалы, из которых изготовлена крыша.
Увеличение влажности внутри трубы, из-за чего в ней может появиться плесень. Стоит отметить, что споры некоторых видов грибка опасны для здоровья человека, поэтому игнорирование проблемы может привести к ухудшению состояния людей в доме.
Изменение характеристик теплоизоляционного материала из-за попадания на него влаги. Важно помнить, что после высыхания утеплитель не восстанавливает характеристики.
Нарушение циркуляции воздуха из-за наличия щелей около дымохода. Проникновение воздуха в зимнее время приводит к увеличению теплопотерь.

Чтобы избежать описанных проблем, достаточно правильно произвести монтаж трубы и е теплоизоляцию, следуя советам профессионалов. Стоит помнить, что высота дымохода относительно конька крыши должна составлять не менее 0,5 м, если он находится на близком расстоянии от конька.

Особенности разных типов дымоходов

Для создания дымохода могут использоваться следующие материалы:

металлическая труба;
огнеупорный кирпич;
асбестоцементные трубы

Для каждого типа труб используются различные гидроизоляционные материалы. Также важно учитывать особенности выведения труб через крышу. Во время выбора типа проведения дымохода учитывается вид применяемого топлива, так как от этого зависит температура сгорания.

Именно поэтому перед началом разработки проекта дымохода необходимо определить, какой вид топлива будет использоваться для отопления дома. Металлические трубы не стоит использовать в случаях, если печь топится дровами и углем. При этом дымоотводы таких печей необходимо оснащать искроуловителями.

Профессиональные строители рекомендуют создавать дымоходы, имеющие прямоугольное или квадратное, а для гидроизоляции примыкания их к кровле стоит использовать готовые планки.

Как выбрать место для трубы

Так как во время прохождения дыма труба нагревается, во время вывода ее на крыше необходимо учитывать требования пожаробезопасности. Лучше всего располагать дымоход на крыше на близком расстоянии от конька. Это обусловлено несколькими причинами:

Исключение протечек во время дождя. Также благодаря близкому расположению трубы от конька в зимнее время происходит накопление минимального количества снега.
Минимальное образование конденсата в трубе. Если дымоход располагается низко и имеет большую высоту, внутри будет появляться большое количество влаги из-за разницы температур.

Если труба располагается на расстоянии более полутора метров, она должна находиться не ниже линии, проведенной от конька под углом 10 градусов к горизонту. Во время выбора места для установки трубы необходимо учитывать и другие советы опытных строителей:

Трубу не стоит размещать на близком расстоянии от мансардных окон. Это связано с тем, что в них может попасть угарный газ.
Также дымоход не следует устанавливать на внутреннем стыке кровли, так как в зимнее время года над трубой скапливается большое количество снега.
Не следует жестко соединять кровлю с трубой, так как при деформации кровли будет происходить разрушение трубы.

Стоит помнить, что труба должна выводиться таким образом, чтобы материалы кровли были надежно защищены от высокой температуры.

Правила создания короба для дымохода

Чтобы правильно вывести трубу через кровлю, необходимо создать для нее собственную систему балок. Она должна находиться на определенном расстоянии от трубы. Этот параметр указывается в СНиП и зависит от особенностей дымохода.

Для того, чтобы утеплить конструкцию, необходимо применять негорючие материалы. Чаще всего устанавливается стекловата или каменная вата. Эти материалы набиваются в пространство между трубой и коробом.

Стоит отметить, что гидроизоляционный материал надрезается крест-накрест, после чего края подворачиваются и закрепляются на стропильной системе. Во время создания короба необходимо дополнительно герметизировать стыки уплотнительной лентой.

С внешней стороны над кровельным покрытием закрепляются элементы, которые защищают стыки от проникновения влаги. Стоит учитывать, сто создание короба для трубы может ухудшить воздухообмен под кровельным материалом. Чтобы предотвратить негативные последствия установки такой системы, стоит сделать дополнительные элементы вентиляционной системы.

Важно! Если труба имеет ширину более 800 мм, на кровле выше по скату необходимо создать разуклонку.

Использование эластичной проходки

Многие владельцы частных домов устанавливают круглые трубы. Для обеспечения герметичности примыкания кровли к дымоходу используется эластичная проходка. Такие изделия создаются из эластичного силикона и представляют собой воронку. Они могут подстраиваться под угол ската, поэтому надежно защищают примыкание от проникновения влаги.

Покупая эластичную проходку необходимо руководствоваться такими параметрами, как диаметр трубы и цвет отделочного материала для кровли. Ступенчатые изделия подходят практически для вех типов кровель и дымоходов. Установка таких изделий производится достаточно просто. Для этого необходимо наложить фартук на дымоход, после чего закрепить его на кровле при помощи металлического круга с отверстиями для креплений. После этого нужно обработать стыки герметиком.

Установка проходного патрубка из металла

Во многих строительных магазинах можно приобрести патрубок для круглых труб, изготовленный из металла. Он используется для того, чтобы выполнить проход дымохода через крышу, не имеющую рельефа. Во время покупки необходимо выбирать такие изделия исходя из угла наклона кровли.

Для выполнения монтажа производятся следующие действия:

Сначала осуществляется вырезание в кровле отверстия. Для этого при помощи маркера необходимо на поверхности крыши создается разметка. Резка производится при помощи болгарки и острых ножниц.
После этого происходит вынимание термоизолирующего и гидроизоляционного материала. При необходимости стоит удалить некоторые элементы обрешетки. Если это повлияет на ослабление конструкции, ее необходимо усилить, закрепив новые доски.
С нижней стороны крыши происходить закрепление листа огнестойкого материала. Стоит помнить, что с каждой стороны от изделия был запас, равный 15-20 см.
После этого происходит установка модуля в отверстие и состыковка его с проложенным дымоходом.
После этого на трубу надевается выводной патрубок, который затем закрепляется саморезами и огнестойким герметиком.
На следующем этапе происходит надстройка трубы до необходимого уровня.

Некоторые строители заранее впаивают дымоход в проходной патрубок и обкладывают ее термоизолирующим материалом. Чаще всего используется каменная вата. Только после этого конструкция монтируется в проход. Перед тем, как вывести дымоход через крышу, необходимо рассчитать размеры конструкции, составив чертеж. Это поможет вывести дымоход без совершения ошибок.

Вывод через кровлю прямоугольных и квадратных дымоходов

Трубы, которые выполнены из кирпича, имеют квадратную форму, поэтому для их герметизации не могут быть использованы описанные способы. Когда создаваемый дымоход приближается к кровле, происходит создание в ней отверстия, размер которого будет больше трубы примерно на 2,5 см. С внешней стороны осуществляется облицовка дымохода асбестовыми листами. Это необходимо для защиты кровли от возгорания.

На кирпичной трубе происходит закрепление мягкой гидроизоляции дымохода на крыше при помощи металлического профиля. Нижний край материала фиксируется на крыше при помощи герметика. После проведения данных работ устанавливается декоративный фартук, который состоит их доборных элементов и надежно защищает стыки от влаги.

Перед началом использования печи стоит проверить надежность установленной конструкции. Если соединения будут иметь дефекты, влага будет проникать под кровельный материал. Многие строители, выводящие дымоход через кровлю своими руками, допускают ошибки, которые впоследствии приходится исправлять. Чтобы осуществлять все действия правильно, необходимо заранее подготовить все материалы и перепроверить расчеты, производимые во время создания чертежа.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Свернуть

Общие правила и выбор места
Схемы вывода дымохода через перекрытие и крышу
1 этаж
2 и более этажей
Вывод печной трубы через перекрытие
Круглой металлической
Кирпичного дымохода
org/ListItem»>Проход через кровлю
Проход кирпичной трубы через кровлю
Проход круглой трубы через кровлю
Разделка печной трубы на крыше
Финальные работы

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

минимальное расстояние от поверхности крыши до стропил 250-300 мм;
если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Содержание:

Виды дымоходных конструкций
Место выхода дымохода — как вырезать отверстие
Подготовительные мероприятия для вывода дымохода через крышу
Как вывести трубу на кровле из профнастила

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

легкий вес;
продолжительный эксплуатационный период;
внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

Сначала перманентным маркером отмечают место ее выведения на кровлю.
Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
В короб плотно насыпают керамзит или пользуются минватой.
На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Установка облицовки дымохода (сделай сам) | Семейный разнорабочий

Защитите свой дымоход от протечек с помощью этого традиционного, проверенного временем метода гидроизоляции.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Этот традиционный, проверенный временем метод прошивки гарантирует надежную фиксацию. Следуйте этому пошаговому процессу, и вы сможете исправить утечку и сэкономить 100 долларов.

Необходимые инструменты

Алмазной лезвия (сухой вырезание)
Расширенная лестница
Грулл
Кровя для крыши
Жгут крыши
Прямой режущий оловянный оловов
Забивные распорные анкеры
Оцинкованный рулонный материал
Оцинкованный передний отлив основания
Оцинкованный ступенчатый отлив
Полиуретановый герметик
Самоклеящаяся кровельная мембрана (защита от льда и воды)

Дымоход негерметичен? Ищите проблемы с обшивкой

Рисунок A: Детали обшивки дымохода

Семейный мастер на все руки

Дымоходы печально известны своими протечками, и виновником почти всегда является обшивка из листового металла. Спросите любого кровельщика. Но для того, чтобы обнаружить проблемы, не обязательно быть экспертом — просто найдите залитые водой потолки или другие явные признаки протечки рядом с дымоходом. Итак, что размещают вокруг дымохода, чтобы предотвратить утечки?

Вам понадобится установить новую облицовку дымохода, если она отсутствует, проржавела, выпала или полностью покрыта кровельным гудроном (типичное краткосрочное решение, которое обязательно скроет более серьезные проблемы). Это также хорошее время для установки нового оклада, когда вы кладете новую черепицу, потому что вы хотите, чтобы она прослужила так же долго, как и новая кровля (от 25 до 40 лет).

В этой статье мы расскажем, как заказать новую обшивку и установить ее на кирпичный дымоход. Наша крыша покрыта битумной черепицей, но процедура такая же, как и для деревянной черепицы. Шиферные и черепичные крыши требуют специальных методов гидроизоляции, которые лучше оставить профессионалам. Обшивка дымохода — это продвинутый проект «сделай сам». Во-первых, вам должно быть удобно работать на крыше. Затем вы должны измерить, вырезать и согнуть листовой металл, чтобы он точно подходил к дымоходу, и уложить все детали так, чтобы они пропускали воду. Тем не менее, если вы хорошо владеете инструментами и внимательно следуете нашим инструкциям и схемам, вы сможете прошить свой дымоход за день. А что касается стоимости ремонта дымохода, то, сделав это самостоятельно, вы сэкономите сотни долларов.

Проект шаг за шагом (12)

Шаг 1

Сначала соберите все материалы, а затем удалите старую гидроизоляцию.

Подденьте, долотом и соскребите старые металлические гидроизоляции и кровельный цемент.

Прежде чем что-либо делать, подготовьте лестницу, кровельные кронштейны и ремни безопасности, чтобы вы могли безопасно и эффективно работать на крыше. Затем измерьте дымоход и закажите седло и детали обшивки (см. «Как купить обшивку дымохода» ниже).

Мы заказали весь наш оцинкованный металлический отлив 26 калибра, согнутый под нужными углами и размерами, в магазине листового металла, специализирующемся на кровельных работах. Магазин проделал большую работу. Скинул размеры и через три дня товар был готов забрать. Даже с изготовленным на заказ седлом прошивка стоила недорого. В дополнение к гидроизоляции и черепице купите рулон самоклеящейся кровельной мембраны (также называемой защитой от льда и воды), два тюбика полиуретанового герметика и упаковку из 25 забивных расширяющихся анкеров в домашнем или кровельном центре. хранить.

Помимо основных ручных инструментов, таких как молоток, рулетка, 2-фут. уровня и угольника вам понадобится несколько специальных инструментов для работы с листовым металлом, а также для резки и сверления кирпичной кладки. Купите пару хороших ножниц по металлу с прямым лезвием размером 3/16 дюйма. сверло для каменной кладки и шлифовальный станок (отличный повод купить этот полезный инструмент) или циркулярная пила с алмазным диском для сухой резки для нарезания канавок в растворе (фото 7).

Не забудьте защитное оборудование. Вам понадобится прочная удлинительная лестница, чтобы подняться на крышу, а также кровельные кронштейны и высококачественные доски 2×10 для безопасной работы, когда вы туда доберетесь. Для максимальной безопасности, особенно если крыша крутая или высокая, купите персональную систему защиты от падения, состоящую из страховочного пояса, стропы, захвата для веревки, веревки и крепления на крыше.

Как найти уклон крыши

Найдите уклон крыши. Пометьте один край 2-футового. квадратный отрезок фанеры или картона «крышу» и приложите размеченным краем к крыше. Начертите на фанере ровную линию длиной не менее 12 дюймов и обозначьте ее как «бег».

Отмерьте 12 дюймов по линии «прогона» и сделайте отметку. С помощью угольника начертите квадратную линию от этой отметки до края фанеры с надписью «крыша». Назовите эту линию «подъем». Измерьте длину линии с надписью «подъем», чтобы определить уклон, выраженный в дюймах подъема на каждые 12 дюймов длины. В нашем случае уклон крыши составляет 6 дюймов подъема на каждые 12 дюймов пробега.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Установка седла дымохода

Вставьте предварительно согнутое и припаянное седло дымохода на место за дымоходом. Прибейте его к крыше по верхнему краю. Пространство 1 дюйм. оцинкованные кровельные гвозди примерно через каждые 6 дюймов по краям или ближе, если необходимо, чтобы сгладить металл.

Закройте стороны дымохода предварительно согнутыми кусками ступенчатой планки под каждым рядом черепицы (фото 4 и 5). Слегка приплюсните ступенчатый отлив перед тем, как прибить его гвоздями, чтобы обеспечить более плотное, подпружиненное прилегание к дымоходу. Обратите особое внимание на то, чтобы каждая часть гидроизоляции накладывалась на предыдущую таким образом, чтобы вода отводилась поверх черепицы. Это залог успешной работы по перепрошивке.

Завершите гидроизоляцию основания, прибив седло к крыше и уплотнив его дополнительными полосами мембраны (Фото 6). Покройте гонтом ту часть седла, которая опирается на крышу, и аккуратно обрежьте гонты вдоль ендовы, оставив открытым около 2 дюймов металла.

Как купить обшивку дымохода

Сделать острые прямые изгибы листового металла сложно, если у вас нет доступа к инструменту, называемому гибочным прессом для листового металла. Даже в этом случае вам понадобится опыт, чтобы согнуть сложные формы. Вот почему мы рекомендуем вам заказать облицовку дымохода в мастерской по производству листового металла. Крупные кровельные компании часто имеют свои собственные магазины листового металла и являются лучшим местом для покупки седла дымохода и оклада; они будут точно знать, что вам нужно. В противном случае проверьте Желтые страницы в разделе «Листовой металл». Мы использовали оцинкованную листовую сталь 26-го калибра для нашего фартука и седла, но также можно использовать предварительно обработанную сталь или медь.

Большинство дымоходов имеют за собой небольшую конструкцию, похожую на крышу, называемую седлом (Фото 6), которая отводит снег и воду в обе стороны дымохода. Независимо от того, есть ли у вашего дымохода деревянная седловина, покрытая черепицей, седло из листового металла или вообще без седла (как дымоход в этой истории), мы рекомендуем установить новое седло из листового металла, изготовленное на заказ (Фото 6).

Изготовленные на заказ седла спаяны друг с другом в критических точках, которые трудно загерметизировать на сборных седлах. Паяные седла из листового металла шириной менее 3 футов являются самонесущими и их легче установить, если вы просто вырвете любой существующий металлический или деревянный седло. Большинство старых седел были установлены прямо поверх досок крыши и не нуждались в исправлении. В противном случае заполните недостающие доски перед установкой нового седла. Седлам шириной более 3 футов может потребоваться дополнительная поддержка. Обратитесь за советом к производителю листового металла.

Изгиб и пайка седла сложны, но мастерам по обработке листового металла требуется от вас только две части информации, чтобы согнуть седло: ширина дымохода и уклон крыши (см. «Как найти уклон крыши», ).

В дополнение к седлу вам потребуются следующие детали из листового металла (см. рис. A):

Прокладка переднего основания. Заказ примерно на 12 дюймов больше, чем ширина дымохода. На некоторых лесопилках есть «освещение слухового окна», которое будет работать в этом месте. Возможно, вам придется отрегулировать угол, согнув его, чтобы он соответствовал уклону вашей крыши.
Предварительно изогнутые ступени, 8 x 8 дюймов. Кровельщики называют их «коробками для черепицы». Вам понадобится по одному на каждую черепицу вдоль края дымохода плюс несколько дополнительных. На большинстве лесопилок они есть.
Облицовка передней крышки и обшивка боковой крышки. В некоторых магазинах листового металла для этой цели есть накладки, но вам, вероятно, придется их изготовить. Измерьте перед дымоходом расстояние от крыши до третьего строительного шва и добавьте примерно дюйм, чтобы определить необходимую высоту. Форма относительно проста, поэтому вы можете купить плоский листовой металл, называемый «рулонным материалом», и согнуть его самостоятельно.
Прошивка задней крышки. Этот оклад идентичен окладу на передней и боковой крышках.

Первоначально опубликовано: 31 января 2019 г.

Как установить дымоход для дровяной печи через крышу?

Продукты питания

Эна Мэтью 26 декабря 2021 г.

Как избавиться от надоедливых скрипов и стонов, доносящихся из дома?
Если вы живете в холодном климате, возможно, вы захотите установить дымоход для дровяной печи.
Это очень простой проект, не требующий инструментов.
Я объясню вам, как установить дровяную печь через крышу, используя только молоток и гвозди.

Как установить дымоход для дровяной печи через крышу

Установка дымохода через крышу несложна, но требует определенного уровня навыков и опыта. Важно знать, как правильно измерить и вырезать отверстие в крыше. Также важно знать, как правильно расположить дымоход и закрепить его на месте. Профессиональный монтажник дымохода поможет вам определить, какой тип дымохода лучше всего подходит для ваших нужд.

1. Определите центральную точку

2. Измерьте от центральной точки до края крыши 3. Отрежьте по линии с помощью циркулярной пилы

2. Отметьте точку

1. Определите центральную точку крыши 2. Измерьте от центральной точки до края верхней части. 3. Отрежьте по линии с помощью циркулярной пилы.

4. Регулируемый отлив крыши

5. Вырезать отверстие 6. Установить регулируемый отлив крыши

5. Монтаж трубы дымохода дровяной печи

1. Обшивка крыши используется для защиты крыши от протечек дождевой воды. Обычно его устанавливают по всему периметру крыши. 2. Фартук крыши разрезается на две части: верхнюю и нижнюю. Верхняя часть размещается на крыше, а нижняя часть крепится к стене.

6. Крепление насадок

1. Фартук используется для защиты от протечек воды. 2. Кровельная гидроизоляция используется для защиты крыш от повреждения водой. 3. Фартук используется в качестве защитного покрытия для крыши. 4. На крыше используется гидроизоляция для предотвращения попадания воды в здание. 5. Обшивка кровли используется по всему периметру здания для предотвращения просачивания воды внутрь здания. 6. Обшивка крыши используется для крепления крыши к стенам.

Как загерметизировать печную трубу на крыше?

Для установки печной трубы через крышу необходимо просверлить отверстия в крыше. Просверлите отверстия в крыше с помощью перфоратора. Убедитесь, что отверстия не слишком большие, иначе это может повлиять на прочность крыши. После того, как отверстия просверлены, вставьте трубу печи через отверстие. Теперь вставьте печную трубу в дымоход. Теперь прикрутите дымоход к крыше.

Может ли дымоход дровяной горелки быть горизонтальным?

Печные трубы обычно вставляются в дымоход. Дымоходы бывают стационарными или съемными. Стационарные дымоходы обычно крепятся к внешней стене дома и используются для отопления. Съемные дымоходы обычно находятся на крыше и используются для отвода дыма от огня. Чтобы дымоход не протекал, на конец дымохода нужно установить заглушку. Эта крышка называется дымоходной крышкой. Важно убедиться, что крышка дымохода установлена правильно, потому что она предотвращает любую утечку. Негерметичная крышка дымохода может позволить дыму проникнуть в дом.

Может ли дымоход быть горизонтальным?

Да, но не все горелки предназначены для горизонтальной установки. Большинство современных дровяных горелок предназначены для вертикального монтажа. Однако, если у вас есть горелка для дров очень старого типа, ее все равно можно установить горизонтально.

Как провести трубу дровяной печи через крышу?

Поверх дымовой трубы устанавливается заглушка для предотвращения попадания искр в воздух. Колпак дымохода обычно изготавливается из металла и крепится к дымоходу с помощью винтов. После установки колпак дымохода необходимо каждый год красить, чтобы защитить его от ржавчины.

Как провести печную трубу через крышу?

Да, дымоход может быть горизонтальным. Важно знать, что если дымоход расположен горизонтально, его необходимо правильно поддерживать. Горизонтальная дымовая труба должна поддерживаться стеной или другой конструкцией. Это предотвратит перемещение дымохода и его падение. Как долго я должен ждать после установки новой крышки дымохода?

Как провести печную трубу через крышу?

Печные трубы обычно проходят через крышу здания. В случае, если вы планируете установить печную трубу через крышу, необходимо убедиться, что это сделано правильно. Убедитесь, что труба установлена на расстоянии не менее 10 футов от любой части дома. Также убедитесь, что труба не касается какой-либо части дома, например стен или окон.

Должен ли дымоход дровяной печи быть прямым?

Для правильного функционирования дымоход должен быть прямым. Важно отметить, что если дымоход не прямой, это повлияет на эффективность печи. Кривой дымоход позволит дыму проникать в дом через крышу. Это может привести к повреждению конструкции дома.

Почтовые теги: #дымоход#установка#крыша#печь#дрова

Эна Мэтью

Как установить дымоход для дровяной печи через крышу (Полное руководство)

Если вы ищете способ отапливать свой дом, экономя деньги на отоплении, то установка дымохода для дровяной печи может быть идеальным решением. В этом сообщении блога мы покажем, как установить дымоход для дровяной печи через крышу, и обсудим некоторые из лучших брендов, которые вы можете найти.

Установка дымохода для дровяной печи может быть сложной задачей, но с этим полным руководством она будет максимально простой. Первое, что вам нужно сделать, это подняться на крышу и измерить, где ваш дымоход должен выходить из стены вашего дома. После того, как вы узнаете, где он выйдет, сделайте несколько измерений и убедитесь, что в этом месте нет препятствий, таких как деревья или линии электропередач. Как только вы нашли открытое место для дымохода, пришло время прорезать дыру в крыше!

Определение высоты дымохода и уклона крыши

Какой высоты дымоход и какой уклон крыши будет использоваться для его установки? Определение этих вещей перед началом строительства дымохода для дровяной печи своими руками через крышу гарантирует, что вы построите что-то достаточно прочное, чтобы выдержать вес и тепло, создаваемые сжиганием дров. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи. Если вы просто устанавливаете металлический дымоход, не забудьте добавить еще шесть дюймов для безопасности и устойчивости, а также убедитесь, что дымоход достаточно высок, чтобы отводить тепло, не создавая опасности возгорания.

Определение высоты дымохода дровяной печи – Измерьте от уровня земли до того места, где ваш дымоход будет выходить из крыши. Вот какой высоты она должна быть, чтобы ваша дровяная печь своими руками была достаточно высокой.

Определение уклона крыши – Используйте линейку для измерения высоты стропил вашей крыши. Здесь вы прикрепите дымоход дровяной печи через крышу. Вы можете прикрепить печную трубу к стропилу с помощью специальных скоб или просверлить крышу и добавить болт с проушиной. Если у вас уже есть металлический дымоход, вы можете использовать эту высоту для расчета высоты дымохода вашей новой дровяной печи.

Установка гидроизоляции крыши

Фартук крыши представляет собой кусок металла, который устанавливается поверх прохода, чтобы предотвратить попадание воды за него. Вы можете купить их в местном хозяйственном магазине или магазине товаров для дома. Размер, который вы получите, будет зависеть от типа дымохода дровяной печи, дымохода и других аксессуаров, которые вы устанавливаете через крышу. В этом руководстве мы будем устанавливать металлическую обшивку крыши для установки дымохода дровяной печи.

Вырезка отверстий в потолке для дымохода и вентиляционной трубы

Вырезать отверстие для дымохода и вентиляционной трубы — задача не из легких. Вам понадобится сабельная пила (sawzall) или циркулярная пила, чтобы прорезать гипсокартон, фанерную обшивку, изоляцию, стекловолокно и металлическую кровлю/сайдинг. Это можно сделать с помощью ручной пилы, но это будет очень сложная и трудоемкая работа. Если вам неудобно использовать эти инструменты, возможно, попросите кого-нибудь о помощи или наймите их подрядчику (но будьте готовы заплатить).
Мы сочли, что проще всего вырезать отверстие между двумя стропилами, а не через существующую вентиляционную решетку, потому что мы не хотели, чтобы нам на голову падала свободная черепица. Стропила дали нам место, чтобы прибить фанеру и стоять, пока мы вырезаем отверстие.
— Вентиляционная труба для дровяных печей должна быть не меньше диаметра дымовой трубы (минус два дюйма), чтобы в вашем домашнем отопительном приборе происходило правильное сгорание. Если у вас недостаточно вентиляции, это может привести к попаданию дыма обратно в дом, сжиганию слишком большого количества креозота в дымоходе и срабатыванию детекторов угарного газа. Получите одобренный UL комплект, в котором есть заслонка со стороны дымохода, чтобы воздух не попадал в дымоход, когда он не используется.
Обязательно дважды отмерь и один раз отрежь! Не торопитесь, возьмите карандаш или ручку, чтобы отметить разрезы в обшивке, чтобы вы знали, где резать. Попросите помощника держать валенки, пока вы вырезаете отверстия для труб, если это необходимо.

Крепление дымовой трубы с помощью подвесок

Одним из наиболее важных моментов при установке дровяной печи является ее надежность. Это включает в себя обеспечение того, чтобы ваш дымоход имел надлежащие опоры и распорки, чтобы он не упал или не оторвался от стены, если на улице будет сильный порыв ветра. Установка металлической H-образной скобы достаточно далеко над печью будет иметь большое значение для защиты дымохода. Вы также можете установить металлические ленты вокруг дымохода, чтобы при необходимости обеспечить дополнительную поддержку.

Герметизация трубы дымохода изоляционной пеной

Герметизация трубы дымохода изоляционной пеной является важным этапом. Последнее, что вам нужно, это чтобы воздух проходил через ваши стены и выходил из дымохода, что приведет к плохой тяге (и трате топлива). Быстрый поиск в Google Images показывает, какой ущерб могут нанести сквозняки! Взгляните на эту картинку:

Как герметизировать дымоход изоляционной пеной:

Убедитесь, что вы работаете на чистой поверхности (крыше) и что дымоход расположен в той части вашего дома, где не слишком холодно. или горячий. Вы не хотите, чтобы вся эта работа была отменена!
Нарежьте куски изоляции из стекловолокна на небольшие полоски, которые заполнят пространство между дымоходом и крышей.
Используйте пистолет для герметика, чтобы нанести изоляционную пену вокруг любых зазоров, которые вы можете найти, например, там, где две секции дымохода встречаются или соединяются с другой трубой. Подождите 24 часа, пока он высохнет, прежде чем продолжить другие шаги в этом проекте. После полного высыхания между изоляционной пеной и дымоходом или крышей не должно быть зазоров, которые препятствуют выходу воздуха.

Уплотнение вокруг вентиляционной трубы

Вам нужно будет уплотнить вентиляционную трубу с помощью высокотемпературного силикона или любого другого материала, который вы предпочитаете. Просто убедитесь, что он защищен от атмосферных воздействий и не пропускает воздух. Этот шаг может не потребоваться в зависимости от вашего комплекта облицовки дымохода.

Установка облицовки дымохода Когда вы будете готовы установить облицовку дымохода, разверните ее так, чтобы она немного провисала. Он ни в коем случае не должен быть тугим или тугим. Вы также можете использовать кусок веревки, чтобы протянуть его, если это необходимо для этого шага (не сворачивайте новую гибкую трубу дымохода). *Когда вы обрезаете подкладку, оставьте несколько дополнительных дюймов для игры. Вы всегда сможете отрезать больше позже, если потребуется.*

Отрезание существующего дымохода Если ваш дымоход все еще установлен в стене и еще не снят, его нужно будет спилить, чтобы у вас был доступ для установки нового дымохода. Возможно, вам придется разрезать кровельный материал вокруг него или вы можете просто удалить все это, если нет другого пути (в зависимости от того, как был построен ваш дом).

После того, как старый дымоход будет удален, вам нужно будет замазать место, где он когда-то был установлен.

Крепление к отливу на крыше дома

Вам нужно будет сделать небольшой разрез в отливе на крыше дома. Здесь вы прикрепите к нему трубу дымохода. Размер отверстия не имеет большого значения, главное, чтобы в этом месте не было протечек во время дождя или снегопада. Убедитесь, что обе стороны надежно загерметизированы герметиком и винтами. Убедитесь, что все надежно и нет щелей, иначе у вас будут проблемы с утечкой дыма из трубы в ваш дом.

Вы не всегда можете полагаться на то, что люди говорят или публикуют в Интернете, не видя этого своими глазами. Никогда не стоит принимать что-либо за чистую монету, поэтому мне нравится проводить собственные исследования в Интернете. Например, я наткнулся на пост о том, как установить дымоход для дровяной печи через крышу, и в нем не было подробностей о том, что вам нужно или где все разместить. По сути, это было просто заявление о том, что если в вашем доме его еще нет, вы можете подумать о том, чтобы установить еще одну трубу для дымоудаления, а не просто выводить пары наружу через отверстие.

Хотя это кажется хорошей идеей, на практике это не очень хорошо работает, поскольку у вас может не хватить высоты для этого, и дым начнет проникать в ваш дом, а не уходить из него. Вот почему я решил составить собственное руководство о том, как установить дымоход для дровяной печи через крышу. В нем не только рассказывается, как правильно это сделать, но также даются некоторые советы и приемы, с которыми я столкнулся, проводя собственное исследование по этой теме.

Добавление внешних отделочных досок или сайдинг на открытые участки трубы

Если вы хотите завершить установку, добавив внешние отделочные доски или сайдинг на открытые участки трубы, потребуется несколько дополнительных шагов.

Первый заключается в создании стартового шпильки из трубы. Во-вторых, прикрепите один конец вашей обшивочной доски или сайдинга шурупами к этой скошенной стойке, чтобы при установке она плотно прилегала к кровельному материалу и удерживала все на месте, пока герметик сохнет между обеими областями.

Охрана окружающей среды и безопасность

Процесс установки дымохода дровяной печи через крышу очень безопасен и безвреден для окружающей среды. Для установки не требуются какие-либо электроинструменты, что делает его идеальным для владельцев домов, которые живут вне сети или в экологически чистых районах, где устройства, работающие на газе, не одобряются, например, в многоквартирных домах и ТСЖ. Кроме того, установка трубопровода требует лишь некоторых базовых столярных навыков с использованием лишь нескольких обычных инструментов (молоток, пила, дрель) и минимального количества материалов.

Материалы, необходимые для установки дымохода:

Сверло со сверлом ¼ дюйма.
Пила для раскроя фанеры для воротника дымохода. Убедитесь, что она достаточно глубокая, чтобы вы могли ввинтить два куска дерева с каждой стороны, создавая плотное прилегание к трубе при установке через крышу. Отрежьте по крайней мере ½ дюйма в глубину и достаточно большой, чтобы соответствовать толщине вашей трубы дымохода.
Винты для крепления манжеты вокруг трубопровода и атмосферостойкий герметик, такой как герметик или глина, используемые при ремонте кровли.
Искатель шпилек (для поиска деревянных балок внутри стен).
Деревянные прокладки (тонкие деревянные бруски, которыми можно подпирать крышу во время работы)
Лестница, достаточно высокая, чтобы взобраться на крышу дома.

Советы по безопасности при установке дымохода для дровяной печи

Чтобы установить дымоход для дровяной печи через крышу, вы должны следовать этим советам по безопасности. Прежде всего, не пытайтесь выполнить этот проект, если на улице мороз или идет сильный снегопад — зимой ваша крыша будет гораздо более скользкой, чем в другое время года.

Затем подождите, пока по прогнозу не будет ветра или дождя, так как это сделает работу на вашей крыше опасной и сложной. Даже если это хороший день, вам, возможно, придется подождать некоторое время, прежде чем начать работу, чтобы убедиться, что никому больше не нужен доступ к дымоходу. Вы же не хотите, чтобы кто-то поднялся на вашу крышу, пока вы там!

Наконец, убедитесь, что в доме есть кто-то с огнетушителем на случай, если что-то пойдет не так. Если ваша крыша достаточно высока, чтобы это было безопасно, также может помочь, если кто-то выйдет наружу и присмотрит за вами, пока вы работаете.

В этом руководстве описаны все необходимые шаги для установки дымохода дровяной печи через крышу.

Если вы будете следовать этим инструкциям, ваш проект будет успешным.

Часто задаваемые вопросы

Какова высота этой печной трубы?

Длина комплекта дымохода зависит от вашего конкретного применения. Пожалуйста, ознакомьтесь с нашим калькулятором высоты дымохода, чтобы определить, какой продукт вам нужен, исходя из высоты вашего устройства и расстояния до горючих материалов. Для справки, мы рекомендуем вам установить дровяной камин или каменную печь с высотой устройства от 32 до 78,9.0005

Какой размер этой печной трубы?

Внутренний диаметр (ID) нашего комплекта дымохода указан в названии продукта. Например, номер детали 1000 имеет внутренний диаметр четыре дюйма. Эта информация будет полезна, если вы планируете облицовывать дымоход печным покрывалом или другим изоляционным материалом.

Каков вес этой печной трубы?

Этот продукт весит приблизительно 16 фунтов, что может варьироваться в зависимости от высоты дымохода и расстояния до горючих материалов. Наши продукты рассчитаны на максимальную температуру 2000 градусов по Фаренгейту, поэтому, пожалуйста, планируйте соответствующим образом, если у вас есть высокотемпературные приборы, такие как пеллетные печи или камины.

Какая гарантия на этот продукт?

На наши комплекты дымоходов распространяется 20-летняя ограниченная гарантия, которая распространяется на любые дефекты материалов и изготовления с момента покупки. Обратите внимание, что ущерб, вызванный неправильной установкой или другими модификациями, не покрывается нашим гарантийным соглашением. Повреждение вашего имущества также может привести к исключению из нашего гарантийного соглашения.

Чем этот продукт лучше других брендов?

Наша продукция производится в США, и для вашего спокойствия предоставляется 20-летняя ограниченная гарантия. Труба печи имеет внутренний диаметр (ID) четыре дюйма, что может быть полезно, если вы планируете покрыть ее изоляцией, такой как огнеупорные одеяла печи.

Как определить высоту дымохода?

Вы можете использовать наш Калькулятор высоты дымохода, который поможет вам выбрать, какой продукт лучше всего подходит для вашего применения. Обратите внимание, что мы рекомендуем минимум 24 дюйма над любым кровельным материалом и 42 дюйма над любыми элементами каркаса (например, потолочными балками). Если вам нужна дополнительная помощь, пожалуйста, свяжитесь с нами по телефону или электронной почте.

Как измерить комплект труб для печки?

Пожалуйста, обратитесь к информации о вашем конкретном комплекте дымохода и проверьте внутренний диаметр (ID), указанный в его описании. Если вам нужны дополнительные измерения, свяжитесь с нами, чтобы мы могли помочь определить, какой размер лучше всего подходит для вашего приложения.

Как установить комплект труб печки?

Процесс установки зависит от высоты дымохода и расстояния до горючих материалов. Полное руководство можно найти в нашем Руководстве по установке дымохода для камина. Если вам нужна дополнительная помощь, мы рекомендуем проконсультироваться с профессиональным подрядчиком или связаться с нами напрямую по телефону или электронной почте.

Как почистить дымоход?

Наша основная рекомендация – обратиться в профессиональную службу трубочистов. Если вы решите попробовать это сделать самостоятельно, мы рекомендуем использовать щетку и скребок, а также пылесос для пепла, такой как инструмент для очистки от пепла. Обратите внимание, что этот инструмент не следует использовать с пеллетными печами, так как высокие температуры могут повредить ваш комплект дымохода.

Как определить, какой размер комплекта печных труб мне нужен?

Внутренний диаметр (ID), указанный в названии нашего продукта, будет полезной информацией для определения необходимого вам размера. Например, артикул 1000 имеет внутренний диаметр четыре дюйма и лучше всего подходит для приборов высотой 32 78. Если вы планируете облицовывать комплект дымохода изоляцией, мы рекомендуем использовать наш Калькулятор высоты дымохода, чтобы определить, какой размер лучше всего подойдет. применение и материалы, которыми вы будете его облицовывать. Обратите внимание, что мы предлагаем различные комплекты для каменных печей, а также для дровяных каминов.

Заключение

Эта статья должна помочь вам разобраться, какой дымоход для дровяной печи подходит для вашего дома. Бывают трех типов: сборные, заводские и каменные. Независимо от того, какой из них вы выберете, потребуются профессиональные услуги по установке, потому что дымоход должен быть спроектирован правильно, чтобы никакие токсичные пары или газы не могли попасть в ваш дом.

Любой встроенный в дом дымоход для дровяной печи должен быть внесен в список и одобрен независимой организацией, такой как Underwriters Laboratories (UL). Есть и другие организации, которые проверяют безопасность, но UL имеет наиболее полный список стандартов для обеспечения безопасной установки. Когда вы покупаете дымоход, он должен поставляться с документацией, показывающей его список.

Чтобы найти квалифицированного подрядчика для установки вашего дымохода, вам следует связаться с Американским институтом безопасности дымоходов (CSIA) или Национальной ассоциацией каминов (NFA). Члены этих организаций предварительно одобрены и регулярно проверяются на предмет безопасной установки. Вы также можете выполнить онлайн-поиск слова «дымоходы» в сочетании с названием вашего города. На первых нескольких страницах должны быть указаны компании, которые могут помочь вам с установкой дымохода для дровяной печи.

Удачи!

Что размещают вокруг дымохода для предотвращения утечек? (Flashing & Cricket)

Мы в Bill Ragan Roofing гордимся тем, что помогаем вам и другим домовладельцам понять их крышу, даже дымоход. Вот почему мы собираемся рассказать о кровельных материалах, которые подрядчики используют для предотвращения попадания воды в ваш дом через дымоход.

Обшивка крыши отводит воду от определенных участков крыши, включая дымоход. Когда вода стекает по вашей крыше, она обеспечивает герметичность и водонепроницаемость пространства, в котором дымоход проходит через крышу.

Кровельный сверчок представляет собой двойную треугольную конструкцию, построенную за дымоходом для правильного отвода воды вокруг него. Когда вода стекает по вашей крыше, она попадает в сверчка и растекается по бокам вместо того, чтобы ударяться о плоскую стенку дымохода.

Если у вас нет сверчка, вода скапливается за дымоходом, и устранение повреждений может оказаться дорогостоящим, если он начнет протекать. Чтобы этого не произошло, IBC (Международный строительный кодекс) с 2012 года сделал установку сверчков действующими строительными нормами.

Но когда пришло время заменить вашу крышу, необходимо установить сверчок, чтобы ваша крыша соответствовала нормам и предотвращала протечки. Если вам заменяют крышу по страховке домовладельцев и у вас есть полис покрытия обновления кода, ваша страховая компания заплатит за установку крикета.

Компания Bill Ragan Roofing с гордостью помогает домовладельцам в районе Нэшвилла решать проблемы с дымоходами и кровлей с 1990 года. Если вам нужен ремонт или полная замена крыши, вы можете рассчитывать на наше мастерство и внимание к деталям, чтобы обеспечить вам долговечную крышу. на протяжении десятилетий. В подтверждение этого утверждения мы предоставляем пожизненную гарантию на нашу работу.

Да, по мере того, как мы занимались проектами «сделай сам» и стремились расширить наше жилое пространство, отказавшись от домашнего обучения и кухонных столов, стало ясно одно — сейчас самое подходящее время, чтобы максимально использовать наши открытые пространства!

Здесь, в Великобритании, даже наши летние ночи могут быть холодными. А когда дело доходит до зимы, наслаждаться открытыми жилыми помещениями становится крайне непрактично, так как вам нужно укутаться, чтобы просто подышать свежим воздухом!

Таким образом, установка дровяной печи становится для нас, британцев, невероятно популярным способом максимально использовать наши сады. Устройтесь поудобнее и наслаждайтесь атмосферой на открытом воздухе, пока ваш огонь потрескивает!

По этой причине крайне важно использовать правильные детали и соблюдать все меры предосторожности при установке печи и дымохода. Если вы не уверены в том, что делаете, мы настоятельно рекомендуем обратиться к сертифицированному установщику HETAS, который сделает эту работу за вас.

Чтобы упростить вам задачу, здесь, в Trade Price Flues, мы собрали комплект дымохода для одноэтажного садового сарая по фантастической цене, который включает в себя все детали, необходимые для установки вашей дровяной горелки!

Это связано с тем, что двустенная дымоходная труба хорошо изолирована, чтобы ее внешняя поверхность не нагревалась до опасно высоких температур. На самом деле, двустенные дымоходы предназначены именно для того, чтобы прокладывать их через потолки и стены, где нет традиционного дымохода.

Что касается любых других правил, которые необходимо соблюдать, вы должны следовать тем же правилам двустенного дымохода, что и при установке дымохода в вашем доме. Это означает, что вы должны соблюдать все меры предосторожности, перечисленные в утвержденном документе J и стандартах Великобритании BS 8303.

Затем отметьте над ним круг, где ваш дымоход будет проходить через потолок. Помните, что вам нужно не только достаточно места для диаметра дымохода. Также необходимо добавить необходимое расстояние до горючих материалов.

Затем вы можете отправиться на крышу своего сарая. Возьмите оклад Dektie Eazy Seal и протолкните через него защищенную дымоходную трубу. Закрепите его на месте, используя огнеупорный силиконовый герметик и просверлив винты через фланец.

В этих случаях вы можете использовать скобу из растяжки, чтобы обеспечить некоторую поддержку. Если это невозможно, то вполне допустимо иметь дымоход длиной всего 3,5 метра при использовании двустенной дымоходной трубы с хорошей изоляцией.

Дымоходы являются уязвимым местом крыши, так как они проходят через всю крышу в жилое пространство внизу. Для правильной защиты дымохода, в том числе кровельного сверчка или кровельного седла, требуется тщательная оплавление. Хотя не все строительные нормы и правила требуют сверчков для дымохода, большинство профессиональных кровельщиков, с которыми вы разговариваете, настоятельно рекомендуют их. Почему кровельный сверчок рекомендуется для дымоходов?

Кровельный сверчок представляет собой наклонную опору, отводящую воду от дымохода вниз по крыше. Кровельщик строит кровельный сверчок из дерева, а затем добавляет сверху металлическую обшивку или битумную черепицу. Во время установки кровельщик включает сверчок дымохода в систему оклада дымохода.

Без седла дымохода вода стекала бы по скату крыши и ударялась о заднюю стенку дымохода. Он будет стекать по бокам, но недостаточно быстро. В конечном итоге за дымоходом образовалась лужа воды, которая могла стирать его кладку. Это воздействие воды представляет собой особую проблему для исторических домов, поскольку точные материалы дымохода могут быть недоступны для ремонта.

Важно, чтобы седло дымохода имело достаточно высокий наклон, чтобы вода никогда не достигала его вершины. Как правило, для этого седло дымохода должно быть установлено с большим наклоном, чем плоскость крыши, на которой оно установлено. Ниже мы поговорим подробнее о том, каким должен быть уклон и высота вашего дымохода в соответствии с международными нормами и вашими строительными нормами.

Cricket кажется странным названием для этой крыши. По общему мнению, происхождение слова «кровельный сверчок» остается загадкой. Оксфордский словарь английского языка не упоминает крикет на крыше среди различных значений крикета, что может указывать на то, что его так называют только в Северной Америке. Ведущий североамериканский словарь Merriam-Webster также не упоминает его, хотя Dictionary.com упоминает.

Существует миф, что персонаж диснеевского мультфильма «Пиноккио» (1940), имя Джимини Крикета — игра на тему «печного крикета», но это неправда. В других фильмах Диснея эта фраза используется как эвфемизм (или сокращенная клятва) для «Иисуса Христа».

Также было высказано предположение, что термин «сверчок у камина» мог происходить от другого значения слова «сверчок» как «низкий табурет». Идея состоит в том, что кровельщики сидели на трубе сверчка, когда отдыхали от работы, но мы находим это маловероятным. Сидеть на каком-либо элементе крыши неразумно.

Не все строительные нормы и правила в Северной Америке требуют установки дымохода. Тем не менее, в большинстве случаев указывается, что седло для крыши необходимо, если у вас дымоход шире 30 дюймов. Обратите внимание, что ширину дымохода следует измерять со стороны, параллельной коньку. Это та сторона, которая подвержена риску скопления воды.

В ваших кодах также могут быть требования относительно того, насколько высоко ваш кровельный сверчок должен подниматься вверх по дымоходу. Чем выше должно быть ваше седло, тем круче будет его шаг. Чем круче ваша крыша, тем круче должен быть сверчок, чтобы правильно отводить воду.

В Международном жилищном кодексе 2015 года есть рекомендации относительно того, насколько высоко сверчок должен подниматься вверх по дымоходу в зависимости от уклона крыши. Вы можете использовать их в качестве рекомендаций, если в ваших строительных нормах не указана высота сверчка. Однако, если это так, следуйте рекомендациям вашего кода.

УКЛОН КРЫШИ	ВЫСОТА КРИКЕТА
12:12	1/2 ширины дымохода
8:12	1/3 ширины дымохода
6:12	1/4 ширины дымохода
4:12	1/6 ширины дымохода
3:12	1/8 ширины дымохода

Вы не должны пытаться делать кровлю своими руками, включая установку сверчка. Просто купите кровельный сверчок у профессионального кровельщика, которого вы выбрали для его установки. В большинстве магазинов товаров для дома нет деревянного каркаса седла для крыши, поскольку большинство кровельщиков просто изготавливают его по индивидуальному заказу для своих клиентов.

Стоимость установки сверчка на крыше зависит от вашего местоположения. Будьте готовы заплатить не менее 100 долларов за сам сверчок для дымохода и больше за его оклад или черепицу. Тогда вы должны учитывать дополнительные затраты на время кровельщика.

Как правило, стоимость кровельного сверчка включается в общую стоимость повторной обшивки дымохода, которая может широко варьироваться в зависимости от потребностей дымохода, его размера и материалов обшивки. В то время как установка стального оклада может стоить всего несколько сотен долларов, медный оклад обойдется намного дороже.

Отказ от ответственности: Кровельные сверчки и другие гидроизоляционные материалы всегда должны устанавливаться профессиональными кровельщиками, которые понимают передовой опыт, требования безопасности, строительные нормы и законы в своей области. Эти инструкции предназначены только для того, чтобы помочь домовладельцам понять, чего ожидать от своего кровельного специалиста.

Если вы устанавливаете новую обшивку дымохода без замены черепицы на всей крыше, вам необходимо удалить все слои крыши вокруг дымохода вплоть до настила . Это включает мигание и черепицу. Если вы устанавливаете новую крышу, начните строить каркас для крикета, прежде чем устанавливать какой-либо подстилающий слой.

Обратитесь к своим строительным нормам или таблице выше, чтобы определить, на какую высоту ваш сверчок должен подниматься вверх по дымоходу и по склону крыши вдали от дымохода. Измерьте и отметьте эти места в центре стены дымохода и перпендикулярно тому месту, где конек сверчка будет крепиться к настилу крыши. Отрежьте 2 на 4 до соответствующей длины, чтобы выйти из стены дымохода и параллельно, чтобы выровнять его точку крепления на настиле крыши. Обрежьте конец 2 на 4, который находится на настиле крыши, под соответствующим углом наклона настила, чтобы он располагался заподлицо с настилом. Прикрепите его к палубе каркасными гвоздями достаточной длины.

Вам необходимо добавить две опорные балки к коньку сверчка. Каждый 2 на 4 должен прилегать к поверхности дымохода и простираться полностью к сторонам дымохода, чтобы отводить воду. Если они не дойдут до стенок дымохода, вода попадет в дымоход.

Прибейте опоры к коньковой доске, которую вы установили на втором этапе, и к настилу крыши, но не к самой дымовой трубе. Не прибивая сверчка к дымоходу, вы допускаете дифференцированное движение. Это движение предотвращает деформацию и снижает вероятность утечек.

Затем добавьте обшивку или настил, чтобы покрыть раму седла. Эта тонкая древесина будет служить опорой для следующего слоя кровельного материала. Используйте косые пропилы, чтобы доски идеально выровнялись друг с другом, без зазоров.

Вся конструкция седла должна быть покрыта защитой от льда и воды. Он должен простираться вверх по дымоходу настолько далеко, насколько позволит ваша обшивка. Добавьте эту подложку, как вы добавляете ее в другом месте на крыше.

Следующим шагом будет установка либо металлического оклада, либо оклада и черепицы на сверчок крыши. Если вы устанавливаете открытые металлические ендовы на крыше, имеет смысл установить только металлическую обшивку на сверчке дымохода, чтобы они подходили друг другу. Если вы устанавливаете закрытые ендовы, вам может быть более целесообразно установить гонты, а также накладные на сверчок. Ниже мы рассмотрим основные инструкции для обоих вариантов.

Если вы устанавливаете металлическую обшивку на седло дымохода, это последний шаг, который вы должны выполнить во время установки обшивки дымохода. Сначала необходимо установить обшивку основания, ступенчатую обшивку с обеих сторон, а затем надеть металлическую крышку на седло. Прибейте его к палубе, а не к дымоходу.

Когда металл установлен, вы должны добавить слой защиты от льда и воды на верхний край гидроизоляции или на ту часть гидроизоляции, которая лежит на настиле крыши. Затем вы можете продолжить установку остальной части черепицы. Обрежьте черепицу так, чтобы она аккуратно располагалась вокруг (и поверх) оклада.

Ваши строительные нормы и правила могут разрешать вам укладывать черепицу на сверчок дымохода. Тем не менее, важно отметить, что прошивка, как правило, является лучшим выбором в этой критической области. Сверчок создает две долины, куда будет стекать вода, и IKO рекомендует металлические долины.

Содержание Гидроизоляция кровли — ТЕХНОНИКОЛЬМатериалы для гидроизоляции кровли: какая гидроизоляция лучше?Наплавляемая гидроизоляцияРаспыляемая гидроизоляцияОбмазочная гидроизоляцияМонтируемая гидроизоляцияРулонная гидроизоляцияНаплавляемая гидроизоляцияПленочная гидроизоляцияПерфорированные мембраныУниверсальные мембраныМногослойные мембраныДиффузные, или дышащие мембраныОбъемные мембраныКак правильно сделать гидроизоляцию крышиФункции гидроизоляцииУстройство изоляцииВидеоПленки для гидроизоляции кровли: паропроницаемые мембраныДля чего нужны гидроизоляционные мембраны?Виды кровельных мембранСоветы по выбору гидроизоляцииГидроизоляция кровли крыши – цена работы 120 ₽ за м2 в МосквеЦены за […]

Содержание Чем утеплить крышу частного дома: выбор материала для утепленияМатериалы для утепления крышиМинеральная ватаСтекловатаПенополиуретанКерамзитНе рекомендуется использовать для утепления крышиСравнение основных характеристик утеплителейПорядок проведения работ1.2. Укладка теплоизоляции3. Устройство пароизоляционного слояЧастые ошибки при монтаже утеплителяКак правильно утеплить крышу дома своими руками: Выбор материала, этапыКак правильно выбрать материал для утепления крышиПенополистирол или пенопластМинеральная ватаИнновационные типы теплоизолятораЗащитные барьеры для […]

Содержание Что лучше — ондулин или профнастил для перекрытия крыши?Немного теорииСрок службы и экологичностьПожароопасность и стойкость к внешним воздействиям профнастила и ондулинаУдобство монтажа и эксплутационные качества материаловСтоимость крыши из профнастила и ондулинаПрофнастил или ондулин – что лучше выбратьЧто лучше — ондулин или профнастил?Плюсы и минусы ондулинаПреимущества ондулина:Недостатки ондулина:Достоинства и недостатки профнастилаПлюсы профнастила:Минусы профнастила:Что лучше для […]

Как правильно вывести дымоход через крышу: Как вывести дымоход через крышу, высота дымохода — фото, видео

Как правильно вывести дымоход через крышу: Как вывести дымоход через крышу, высота дымохода — фото, видео

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

На сколько поднимать трубу над коньком бани?

Где лучше делать вывод трубы через крышу бани

Как вывести трубу через кровельный пирог

Проход через кровлю в зависимости от кровельного материала и вида дымохода

Проход кирпичной трубы через кровлю

Проход круглой трубы через кровлю

Герметики для кровли

Меры пожарной безопасности при использовании MASTER FLASH

Как правильно вывести дымоход через скат крыши?

Доверимся специалистам

Вывод дымохода через утепленную крышу

Узел примыкания к кровельному покрытию

Разуклонка

Проход трубы через крышу, как обустроить вывод и узел через профнастил, смотрите на фото и видео

Как установить дымоход через крышу

Последствия неправильного монтажа трубы

Особенности разных типов дымоходов

Как выбрать место для трубы

Правила создания короба для дымохода

Использование эластичной проходки

Установка проходного патрубка из металла

Вывод через кровлю прямоугольных и квадратных дымоходов

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Общие правила и выбор места

Схемы вывода дымохода через перекрытие и крышу

1 этаж

2 и более этажей

Вывод печной трубы через перекрытие

Круглой металлической

Кирпичного дымохода

Проход через кровлю

Проход кирпичной трубы через кровлю

Проход круглой трубы через кровлю

Разделка печной трубы на крыше

Финальные работы

как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Виды дымоходных конструкций

Место выхода дымохода — как вырезать отверстие

Подготовительные мероприятия для вывода дымохода через крышу

Как вывести трубу на кровле из профнастила

Установка облицовки дымохода (сделай сам) | Семейный разнорабочий

Защитите свой дымоход от протечек с помощью этого традиционного, проверенного временем метода гидроизоляции.

Введение

Необходимые инструменты

Дымоход негерметичен? Ищите проблемы с обшивкой

Рисунок A: Детали обшивки дымохода

Проект шаг за шагом (12)

Сначала соберите все материалы, а затем удалите старую гидроизоляцию.

Как найти уклон крыши

Подпишитесь на нашу рассылку новостей

Установка седла дымохода

Как купить обшивку дымохода

Похожие проекты

Популярные обучающие видео

Как установить дымоход для дровяной печи через крышу?

Как установить дымоход для дровяной печи через крышу

1. Определите центральную точку

2. Отметьте точку

4. Регулируемый отлив крыши

5. Монтаж трубы дымохода дровяной печи

6. Крепление насадок

Как загерметизировать печную трубу на крыше?

Может ли дымоход дровяной горелки быть горизонтальным?

Может ли дымоход быть горизонтальным?

Как провести трубу дровяной печи через крышу?

Как провести печную трубу через крышу?

Как провести печную трубу через крышу?

Должен ли дымоход дровяной печи быть прямым?

Похожие сообщения

Устранение неполадок термостата luxpro

Кондиционер не дует холодным воздухом, но работает

Варианты воздушного зазора для посудомоечной машины

Как получить возмещение Keurig Kold

Как установить дымоход для дровяной печи через крышу (Полное руководство)

Определение высоты дымохода и уклона крыши

Установка гидроизоляции крыши

Вырезка отверстий в потолке для дымохода и вентиляционной трубы
