Строение мансардной крыши

Сегодня многие жители городов стремятся приобрести загородное жилье, а кто-то даже возводит его с нуля. Подобные постройки могут быть достаточно большими или очень маленькими, однако в обоих случаях есть возможность получить дополнительную полезную площадь, если знать, как построить крышу с мансардой.

Мансарда может существенно расширить полезную площадь дома, особенно в том случае, если используются не прямые скаты кровли, а ломанные. Все мансарды подразделяются на конструкции, имеющие частично вертикальные стены  и на те, которые отличаются наклонными стенами. С точки зрения утепления чердачное помещение может быть зимним или летним.

Стоит сказать, что летняя мансарда не предполагает использования толстых слоев минеральной ваты в роли утеплителя, более того, здесь его может не быть как такового, поэтому уже в начале осени на чердаке будет холодно.

Этот момент хорошо показывает, что нужно знать как правильно сделать мансардную крышу именно того типа, который требуется.

Стропильная система мансардной крыши подразумевает, что в области крыши будет размешена комната, поэтому подобные крыши должны быть выше 2 метров.

Составление проекта

Проект – это одна из самых важных частей работы, поскольку без него приступать к самому строительству не рекомендуется. Если пренебречь этой работой, то легко упустить какой-то момент, который потребует затем очень существенных вложений, чтобы исправить допущенную ошибку. Перед  тем как построить мансардную крышу, потребуется внимательно проанализировать особенности планировки здания, подлежащего переоборудованию. Например, не помещает выяснить размеры и форму будущей конструкции, а также продумать расположение окон и балкона.

Универсальные требования, на которые можно полагаться в процессе строительства, содержатся в соответствующих СНиП. В качестве примера можно привести линию пересечения крыши со стеной фасада: она должна быть не выше 1. 5 м от пола чердачного помещения. Кроме того необходимо учесть такие моменты, как:

• Геометрия крыши.
• Обеспечение совместной работы инженерных систем крыши и остального дома.
• Выбрать подходящий материал для строительства. Как правило, упор в этом случае делается на сравнительно небольшой вес конструкции.
• Кровля мансардной крыши. Мансарды, которые имеют круглосклонные крыши, могут требовать специального гидроизоляционного материала и особой теплозащиты.

Приведенные выше факторы ложатся в основу проекта. Готовое решение может быть одно- или двускатным, а также иметь несколько уровней. Подходящий вариант проекта каждый выбирает самостоятельно, однако не нужно забывать, что неспециалист может что-либо упустить, поэтому к созданию проектной документации лучше всего привлечь профессионала проектировщика.

Обследование дома

Его нужно обязательно проводить, перед тем как построить мансардную крышу. Основной задачей любого технического обследования постройки является выявление реального состояния строительных конструкций. Данная процедура позволяет получить необходимую информацию о состоянии фундамента и несущих стен. В частном секторе данный вопрос является одним из самых важных, поскольку основание часто возводится своими руками, а бетон мог разбавляться водой для повышения подвижности, что приводит к снижению характеристик искусственного камня.

Самодельный фундамент обычно рассчитывается с небольшим запасом, потому легкую мансарду он выдержать сможет, но только не в том случае, если в конструкции основания уже имеются дефекты.

Монтаж мауэрлата

Перед тем как сделать мансардную крышу, может потребоваться удалить старую кровлю. Следующим же этапом является создание несущих конструкции крыши. Первым делом в этом случае устанавливается мауэрлат.

Для крепления мауэрлата лучше всего подойдут анкеры не менее 12 мм диаметром, которые фиксируются в слое железобетона. Перед тем, как установить анкер, конец его загибают так, чтобы он создавал крюк. Это предохраняет данный элемент от выдергивания.

Стоит отметить, что в детальном проекте чертеж места соединения мауэрлата со стеной выполняется отдельно. К нему же прилагается информация о количестве анкеров, которые потребуются для крепления бруса, их диаметре и длине. Когда создается мансардная крыша своими руками расстояния между креплениями выбирают в пределах 100-150 см.

Классический мауэрлат представляет собой деревянный брус, расположенный на стыке крыши и несущей стены. В том случае, если конструкция крыши двускатная, то потребуется два бруса, а для четырехскатной – уже четыре.

Сечение мауэрлата лучше всего выбирать в пределах от  150х150 до 200х200 мм. Крепления располагают таким образом, чтобы они находились между брусьями стропил, иначе в бруске получится слишком много врезок и это его ослабит. Например, если мансардная крыша своими руками создается с шагом стропил в метр, то и анкеры нужно располагать так, чтобы они шли с шагом метр, но между стропилами.

Когда требуется закрепить брус мауэрлата, то лучше всего использовать специальные детали, имеющие защиту от воды, например, оцинкованные.

Перед тем, как проводить установку опорного бруса, необходимо выполнить гидроизоляцию места его установки. На эту роль подходит и рубероид, и другие материалы, имеющие аналогичные свойства. В том случае, когда дом выполняется из кирпича, то установку анкеров можно осуществить еще во время возведения стен. Для фиксации бруса в мауэрлате сверлятся отверстия, соответствующие размеру шпилек. После установки бруса на место он удерживается гайками.

Монтаж стропильной системы мансардной крыши

Монтаж стропильной системы

Стропильная система является основным элементом кровли, поскольку выполняет роль несущей конструкции, поверх которой укладывают весь кровельный пирог. Очень важно, чтобы стропила были собраны правильно, поскольку кроме непосредственного веса кровли на стропила будут оказываться и другие воздействия. Зимой им потребуется выдерживать давление массы снега, а осенью и весной – сильного ветра. Именно по этим причинам во время проектных работ  должны учитываться еще и местные климатические особенности.

Для создания стропильной системы лучше всего подходит древесина, хвойных деревьев. Чаще всего на эту роль выбираются пиломатериалы, получаемые из лиственницы или сосны. Влажность дерева, доставленного на стройплощадку, не должна превышать 22%. Стоит отметить также и необходимость защиты древесины от различных воздействий. Когда ведется строительство мансардной крыши, лучше всего использовать соответствующие пропитки. Они делают материал способным противостоять нашествию жуков-вредителей, плесени и даже огню. В последнем случае речь идет об антипиренах, пропитках, которые проникают в слой древесины и при сильном нагреве разлагаются, предотвращая горение.

Конструкция стропил бывает двух типов: наклонные или висячие. В первом случае они упираются одним концом в несущую стену, а вторым в стойку или прогон. Второй  вариант устройства стропил позволяет создавать небольшой навес ската над стеной дома. Точка соединения стропил – конек крыши, где они могут крепиться внахлест или с помощью накладных плашек.

Стойки стропил монтируют на несущие балки при использовании деревянного перекрытия, а на железобетонную плиту стойки можно ставить в любом месте.

Когда создается мансардная крыша своими руками, важную роль играют системы диагональных связей и подкосов. Для того чтобы предотвратить возможный прогиб монтируется горизонтальный ригель. В том случае, если ширина постройки большая, то имеет смысл применить висячие стропила, стягиваемые с помощью затяжки. Важно помнить, что возведение подобной конструкции допускается лишь на основании точного расчета, поскольку даже наличия большого практического опыта в данной сфере может быть недостаточно.

Иногда при создании стропильных конструкций используются и металлические элементы, но в этом случае нужно помнить, что из-за разницы коэффициентов теплопроводности дерева и стали могут возникнуть деформации. Еще одним минусом использования стальных элементов является необходимость тщательной гидроизоляции металлических деталей.

Утепление мансарды

Утепление мансарды

Когда создается крыша мансардного типа своими руками, важную роль играет её утепление. Как правило, большинство чердачных помещений превращаются в жилые, поэтому необходимо выполнить работы монтажу утеплителя. К выполнению таких работ приступают уже после того, как смонтирована стропильная система.

Площадь соприкосновения с внешней средой в данном случае большая, поэтому требуется качественный утеплитель. Например, на эту роль подойдет минеральная вата, представляющая собой волокнистый материал с высокими теплоизоляционными свойствами.

При попадании в утеплитель влаги его свойства ухудшаются, что приводит к повышению затрат на обогрев помещения, ведь тепло буквально утекает через него. Чтобы избежать такого развития ситуации применяют гидроизоляцию.

Когда создается мансардная крыша своими руками, защищать утеплитель требуется с двух сторон. Изнутри может проникать водяной пар, а снаружи – вода. Как правило, для каждого случая можно найти несколько подходящих материалов, наиболее современным из которых являются мембранные пленки. Особое внимание нужно уделить качеству гидро- и пароизоляции. Здесь не должно быть каких-либо дефектов, а накопившаяся на поверхности верхней пленки влага требует отвода.

Схема строения кровли

Конструкция мансарды в разрезе представляет собой сложную систему, включающую следующие элементы:

• Внутренняя отделка. Это самый «нижний» слой, который может быть выполнен из гипсокартона, фанеры или другого листового материала, образующего образует потолок и стены в мансардном помещении.
• Пароизоляция. Как правило, в этой роли выступает специальная мембрана или полиэтиленовая пленка, которые укладываются с внутренней стороны плит. Те, кто знают, как правильно построить мансардную крышу, располагают полотнища с перехлестом, и крепят с помощью деревянных реек к стропилам. В том случае, если используется фольгированный материал, его располагают фольгой в сторону помещения.
• Утеплитель. Обычно это маты из минеральной ваты, однако может использоваться и другой материал с аналогичными свойствами. Толщина утеплителя рассчитывается на этапе разработки проекта с учетом климата в данной местности.
• Гидроизоляционная пленка. Её задача заключается в том, чтобы защитить утеплитель от попадания воды сверху. Более того, она же предохраняет материал от влаги, содержащейся в воздухе, который будет циркулировать под обрешеткой.
• Пятый слой. Это – кровельное покрытие, например, металлочерепица, мягкая или рулонная кровля.

Ширина прослойки между утеплителем и поверхностью кровельного материала должна выбираться в диапазоне от 2.5 до 5 см. Точное расстояние зависит от вида кровли.

После выполнения работ по утеплению мансарды производится установка торцевых стен и окон.

Устройство кровли

Вид кровельного материала нужно обдумать, перед тем как сделать мансардную крышу, поскольку именно он него зависит финальная часть устройства кровельного пирога.

Технология монтажа выбирается для каждого типа покрытия своя, однако есть и общие моменты, которым следует уделять дополнительное внимание. Это такие элементы кровли, как ендовы, примыкания и различные проемы.

Вне зависимости от типа кровельного материала, создать ендовы сложнее, чем уложить покрытие, однако с примыканиями проблем может быть еще больше. В этом случае нужно соблюдать все требования выбранной технологии, поскольку примыкание к трубе или стене может стать одним из проблемных мест в будущем, если оно было выполнено неправильно.

Сложные моменты

Подводя промежуточные итоги, нужно сказать, что есть еще несколько важных моментов. На них рекомендуется обращать внимание тем людям, которые не знают, как построить крышу с мансардой.

Первый из них – это конек, образуемый коньковой балкой. Именно на неё опирается верхняя часть стропильных ног. От данной балки можно отказаться в том случае, если длина стропил не превышает 8 метров. Здесь достаточно сделать растяжки под коньком. Они и будут дополнительной страховкой, если на ней соберется большое количество снега. В небольших мансардах растяжки играют роль потолка, и на них монтируется отделочный материал.

Второй сложный момент – окна, под которые требуется отводить не менее 12% от общей площади боковых стен. Это необходимо для обеспечения нормальной инсоляции помещения, а также для быстрого его проветривания при необходимости. При устройстве окон  производится укрепление стропил с помощью поперечных брусков. Они в то же время играют роль верхней и нижней частей проема.

Ломанная крыша дома с мансардой своими руками

РЕКЛАМА

Другие статьи на эту тему:

⇒ Правильный жилой дом из строительного бруса
⇒ Технология сборки из строительного бруса стен дома или бани
⇒ Утепление фасада дома из бруса минватой
⇒ Как правильно утеплить мансарду

Для небольших частных домов для постоянного проживания, а также дачных, обычно выбирают простые двускатные или ломанные крыши.

Двускатные крыши с прямыми скатами привлекательны с архитектурной точки зрения. Они хорошо сочетаются со стенами при разных углах наклона скатов и имеют простую конструкцию стропильной системы. Однако вписать в двускатную крышу помещения мансарды довольно сложно.

РЕКЛАМА

Чтобы разместить достаточно просторную мансарду в доме небольших размеров выбирают двухскатную крышу с ломанными скатами.

Крыша с ломанными скатами имеет более сложную конструкцию стропильной системы. Кроме того, скаты ломанной крыши должна иметь определенные пропорции, иначе крыша будет смотреться некрасиво и уродовать внешний вид дома — «давить дом».

Размеры крыши мансарды

Чтобы дом с ломанной крышей хорошо смотрелся, необходимо правильно подобрать размеры мансардных (нижних) и коньковых (верхних) скатов.

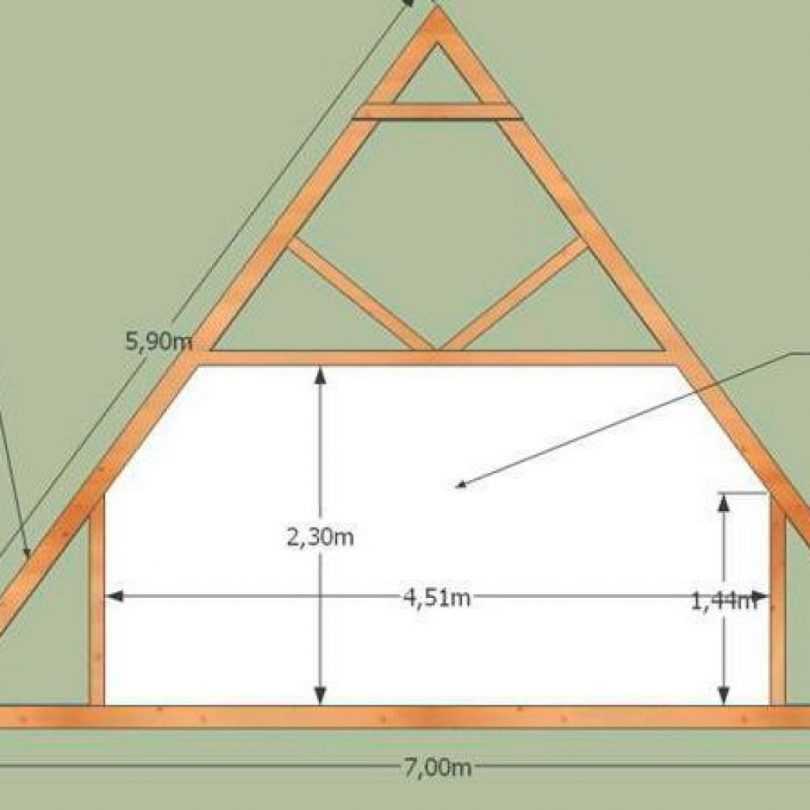

Геометрия ломанной крыши дома с мансардой. 1 — стены дома; 2 — нижний скат; 3 — верхние скаты; 4 — помещение мансарды;

Высота помещений мансарды h₁ по строительным нормам должна быть не менее 2,5 м. На практике высоту комнат мансарды в дачных домах часто уменьшают до 2-2,2 м.

На рисунке показана геометрия ломанной крыши. Если увеличить высоту коньковых скатов, поз.3 на рисунке, то увеличится общая высота крыши, а коньковый скат будет выглядеть непропорционально большим (на рисунке красным цветом слева).

Если увеличить ширину мансарды с B₂ до B₂‘, не меняя общую высоту крыши, то крыша на доме будет смотреться слишком громоздкой (на рисунке красным цветом справа).

Широкие окна на фронтоне мансарды, окно на чердаке под коньком, два горизонтальных отлива — фронтонный и коньковый, создают оптический эффект маленькой мансарды . Покраска углов дома светлой краской зрительно увеличивает его высоту.

Каких-то определенных правил выбора «красивых размеров» ломанной крыши нет. На внешний вид дома, кроме формы и размеров, оказывают влияние и множество других факторов. Например, изменением цвета и фактуры поверхностей разных частей фасада, а также вставкой декоративных элементов, можно скорректировать облик дома.

Подобрать красивые формы крыши рекомендуется с помощью макета дома. На земле выкладывают доски, повторяя контуры переднего фасада дома в натуральную величину. Передвигая доски контура мансарды добиваются необходимого результата. Снимают с понравившегося макета размеры ломанной крыши дома.

Ориентируясь на снятые с макета размеры вычерчивают эскиз каркаса мансарды. На эскизе указывают размеры каждой детали каркаса и способы соединения отдельных элементов между собой.

Деревянный каркас мансардного этажа

Для сборки каркаса мансардного этажа из дерева целесообразно применять технологию блочного монтажа.

В удобных для работы условиях в горизонтальном положении, на земле или перекрытии, из отдельных деталей собирают крупные части каркаса, а затем устанавливают их вертикально на место. Такой метод значительно ускоряет работы.

Каркас ломанной крыши дома с мансардой. 1 — верхние коньковые стропила; 2 — коньковая накладка; 3 — ригель; 4 — балка чердачного перекрытия мансарды; 5 — нижние мансардные стропила; 6 — каркас боковой стены мансарды; 7 — балка перекрытия этажа дома.

Работы по сборке каркаса мансарды ведут в следующей последовательности.

Сначала собирают продольные рамы боковых стен мансарды, поз.6 на рисунке. Для этого два бруса укладывают друг на друга и пользуясь угольником размечают гнезда для стоек. Пропилы для соединения со стойками  «в пол дерева» выполняют сразу на обеих брусьях обвязки.

Продольная рама каркаса стены мансарды. 1 — брус верхней обвязки; 2 — стойка; 3 — брус нижней обвязки

Место соединения стойки и бруса обвязки  боковых стен рекомендуется укреплять накладкой из фанеры или оцинкованной стали.  Соединение деталей рамы «в пол дерева» с накладками увеличивает жесткость каркаса.

Собранные рамы стен мансарды устанавливают на место в вертикальное положение  и закрепляют временными раскосами. Поверх рам устанавливают балки чердачного перекрытия, поз.4. На балки сверху укладывают временный настил.

Коньковую часть каркаса также предварительно собирают в готовые узлы.  В настил вбивают гвозди, и по ним, как по шаблону, собирают стропильную раму из верхних стропил, поз. 1, коньковой накладки, поз.2, и ригеля, поз.3.

Нижние концы стропил (поз.1 и 5) обязательно должны иметь соединение «в упор» с балками, поз. 4 и 7 соответственно. Стропила из досок соединяют с балками из бруса с помощью шипа (узлы А и Г). Для облегчения выдалбливания пазов в балках перекрытий, поз.4 и 7, применяют такой способ:

Выдалбливание пазов в балках ломанной крыши дома с мансардой. 1 — шина цепной пилы; 2 — долото; 3 — паз; 4 — брус балки.

Цепной пилой в брусе делают продольные пропилы. Оставшиеся перемычки между пропилами выдалбливают долотом.

Детали каркаса мансарды скрепляют  строительными скобами, как показано на рисунке, или стальными оцинкованными соединителями на саморезах.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Где купить пиломатериалы в Вашем городе



⇆

Устройство обрешетки и кровли ломанной крыши дома с мансардой

Для крепления кровельного покрытия сверху к стропилам прикрепляют обрешетку. Обрешетку лучше выполнить в виде сплошного настила из обрезных или шпунтованных досок сечением 25 х 150 мм. или древесно-стружечных плит ОСП (OSB) толщиной 10 — 14 мм., или фанеры.

Сплошной настил обрешетки увеличивает прочность и жесткость конструкции крыши, улучшает тепло и звукоизоляцию мансарды.  На сплошную обрешетку удобно укладывать практически любой кровельный материал.

Если в качестве кровельного материала применяют жесткие листы черепицы, профнастила, металлочерепицы, ондулина, асбоцемента и других подобных материалов, то обрешетку можно сделать в более экономном варианте — разреженной, набивая на стропила доски или бруски с просветами между ними, поз. 1 и 2 на рисунке.

Ломанная крыша дома с мансардой с кровлей из жестких листов черепицы, металлочерепицы, профнастила и т.п. 1 — бруски контробрешетки; 2 — бруски обрешетки; 3 — паропроницаемая подкровельная пленка; 4 — стропильная нога; 5 — два слоя утеплителя из минеральной ваты; 6 — пароизоляционная пленка; 7 — обшивка скатов изнутри по обрешетке; 8 — кровельное покрытие; 9 — вентилируемый зазор между пленкой и кровельным покрытием; 10 — бруски обрешетки для крепления обшивки

Под настил из штучных кровельных материалов обязательно укладывают подложку из рулонного материала, поз. 3 — гидроизоляционную мембрану. Мембрана служит защитой от конденсата, который может выпадать на внутренней поверхности кровельных листов. Кроме того, мембрана предупреждает проникновение в утеплитель снежной и водяной пыли, которую ветер может задувать в стыки кровли.

В показанной на рисунке конструкции крыши с одним вентилируемым зазором, поз.9, пленка подложки, поз.3, обязательно должна иметь высокую паропроницаемость — не менее 700 г/м²/24час.

Пароизоляционная пленка, поз. 6, наоборот, должна иметь низкую паропроницаемость — не более 0,5 г/м²/24часа.

Полотнища пленок раскатывают и укладывают с нахлестом не менее 10 см.

Требования к устройству обрешетки обычно содержатся в документах производителя кровельного материала. С этими требованиями следует познакомиться заранее. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

Перед устройством обрешетки обязательно проверяют и выравнивают плоскость скатов. Прямую доску прикладывают ребром к стропилам. Выступающие стропила сострагивают, а в местах провалов к боковой поверхности стропила прибивают доску — накладку.

Кровля мансарды из битумной черепицы

В случае применения мягких кровельных материалов, например, битумной черепицы, на пологом коньковом скате ломаной крыши на сплошной настил, под черепицу, укладывают сплошной слой подкладочного ковра из стекловолокна. Ленты стеклохолста кладут параллельно свесу, снизу вверх, с нахлестом не менее 10 см.

Ломанная крыша мансарды с кровлей из битумной черепицы. 1 — сплошной настил с подкладочным ковром; 2 — стропильная нога; 3 — два слоя утеплителя из минеральной ваты; 4 — пароизоляционная пленка; 5 — обшивка скатов изнутри плитами по обрешетке; 6 — кровельное покрытие из битумной черепицы; 7 — вентилируемый зазор между настилом и утеплителем; 8 — бруски обрешетки; 9 — медная или стальная оцинкованная проволока.

На более крутых скатах полосу подкладочного материала, поз. 1, можно укладывать только в один ряд внизу, вдоль свеса крыши. В качестве подкладочного ковра используют и рубероид.

Сплошной настил, поз. 1, чаще всего делают из плит OSB толщиной 10 — 14 мм., фанеры или используют шпунтованные доски. Плиты рекомендуется укладывать длинной стороной перпендикулярно стропилам, что увеличивает жесткость всей конструкции крыши. Короткие стороны плит обязательно должны лежать на стропильной ноге. Плиты прибивают к стропильной ноге гвоздями с шагом 30 см.

Плиты утеплителя из минеральной ваты, поз. 3, укладывают в промежуток между стропильными ногами. Второй слой утеплителя размещают между брусками обрешетки. Общая толщина слоев теплоизоляции в крыше мансарды должна быть не менее 200 мм.

Пароизоляционная пленка, поз. 4, должна иметь минимальную паропроницаемость, не более 0,5 г/м²/24часа. Пленку закрепляют на брусках обрешетки скобами строительного степлера.

Бруски обрешетки, поз. 8, закрепляют поперек стропил с шагом, удобным для монтажа облицовки из гипсокартонных или гипсоволокнистых плит. Толщину брусков выбирают исходя из необходимости укладки между брусками второго слоя теплоизоляции требуемой толщины, обычно 50 — 100 мм.

Обрешетка также служит амортизатором деформаций стропильной системы крыши — она уменьшает передачу деформаций от стропил к обшивке, что предотвращает появление на обшивке трещин.

Для размещения теплоизоляции и повышения амортизирующих свойств обрешетку иногда делают двойной, размещая бруски в два слоя во взаимно перпендикулярных направлениях.

Для формирования вентилируемого зазора, поз. 7, между соседними стропилами натягивают медную или стальную оцинкованную проволоку, поз. 9.

Обшивку скатов мансарды изнутри, поз.5, выполняют влагостойкими листами гипсокартона (ГКЛВ) или гипсоволокнистыми плитами ГВЛВ. Гипсоволокнистые плиты имеют однородную структуру и более прочные, чем гипсокартон. Их использование для обшивки скатов предпочтительнее — меньше риск появления трещин и лучше стойкость к замачиванию плит при протечках крыши.

Плиты обшивки устанавливают длинной стороной вдоль брусков обрешетки — так меньше вероятность появления трещин в покрытии.

Выполнять внутреннюю обшивку помещений листами ОСП (OSB-3), ДСП не рекомендую. Древесностружечные плиты постоянно выделяют опасный для здоровья газ формальдегид.

Читайте: «В доме формальдегид. Источник ОСП, ДСП, фанера, минвата»

Монтаж кровельного покрытия ведут в соответствии с указаниями, изложенными в технической документации производителя. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

По окончании укладки кровли обязательно монтируют водосточные желоба и трубы.

Еще статьи на эту тему:

⇒ Правильный жилой дом из строительного бруса
⇒ Технология сборки из строительного бруса стен дома или бани
⇒ Утепление фасада дома из бруса минватой
⇒ Как правильно утеплить мансарду
