Как покрыть ондулином четырехскатную крышу

Главная » Разное » Как покрыть ондулином четырехскатную крышу

Особенности монтажа ондулина на вальмовую крышу

Вспомним  школьный курс геометрии

Вальмовая крыша состоит из  4 скатов. Два из них имеют форму трапеции, а еще два – форму равнобедренного треугольника.

При монтаже стропил длиной 4-5 метров  разница в длине сторон треугольника или трапеции в 5 сантиметров может показаться  несущественной. Однако  эта разница делает равнобедренные треугольники просто треугольниками, а трапеции – четырехугольниками с разной длиной сторон.

«Как  это может повлиять на кровельные материалы, уложенные на крыше?» — спросите Вы. Отвечаем — самым негативным образом.

Монтаж ондулина необходимо начинать от нижнего края ската. Монтаж  листов таким образом, чтобы их верхние и нижние срезы были параллельные нижнему срезу  ската, приведет к тому, что к коньку  на скате образуется клин.

Для того чтобы закрыть его придется каждый лист верхнего края подрезать индивидуально, сидя на крыше. То есть небольшая разница в размерах стропил приведет к существенному увеличению отходов, трудозатрат и стоимости кровельных работ, а также существенно увеличит вероятность появления протечек и того, что ремонт кровли придется делать очень часто.

Кроме того  линии рядов на соседних скатах будут смотреться не параллельными, что придаст  крыше неаккуратный, малопривлекательный вид.

Что надо сделать до начала монтажа ондулина

До начала монтажа ондулина необходимо проверить правильность геометрических форм скатов. Или, как говорят строители, проверить геометрию.

Тот, кто ведет строительство дома своими руками, может выполнить эту работу самостоятельно, пригласив лишь одного помощника.

Задача, которую необходимо выполнить, достаточно проста – проверить соответствие размеров сторон скатов (треугольников и трапеций)

Для выполнения этой работы  достаточно использовать  любую прочную нить либо плетеную рыболовную леску. Использовать монофильную леску не рекомендуется – она может сильно растягиваться.

Одинаковой длины должны быть:

1.   Боковые стороны  трапеций.

2.   Боковые стороны треугольников.

3.   Диагонали трапеций.

Под  диагоналями понимаются расстояния между левой нижней  и верхней правой точками трапеции, а также между нижней правой и верхней левой точками.

Совет. Поскольку боковые стороны трапеций в нашем случае одновременно являются боковыми  треугольников  выполнение пунктов 1 и 2 можно объединить.

Если вышеуказанные размеры одинаковы – приступайте к монтажу ондулина. Если  же  обнаружена разница —  устраните ее. Делается это довольно просто —  отпиливанием лишнего либо установкой накладок.

Хотя эта работа и выполняется только в отношении крайних стропильных ног, перед монтажом, после того как натянута бечева  ориентирующая нижний край нижнего ряда кровельных материалов, следует внимательно осмотреть скат крыши  и убедиться, что нижние концы остальных стропильных ног не  расположены ниже бечевы.

При обнаружении концов стропильных ног опущенных ниже необходимо их укоротить до уровня бечевы. Пренебрежение этим правилом приведет к тому, что  монтаж ветровых досок и подшивка карнизов будет затруднена, а сами они получаться неровными.

Как правильно смонтировать ондулин на вальмовую крышу

Монтаж обрешетки (а при необходимости – контробрешетки)  под ондулин на вальмовой крыше принципиально ничем от монтажа обрешетки на скаты  двускатной крыши не отличается.

Есть 3 нюанса на которые следует обратить внимание:

1.   Уклон трапециидальных и треугольных скатов может быть разным. Следовательно,  шаг обрешетки на разных скатах следует выбирать в соответствии с уклоном.

2.    Поскольку  обрешётка на соседних скатах может иметь разный шаг особое внимание следует уделить местам  их сопряжений и монтажу усиления под конек, ендову и шипец.

3.   Для того чтобы  максимально защитить свой дом от вредного воздействия  внешних факторов следует использовать  подкровельные пленки Ондутис.

Начало монтажа кровельных листов Ондулин на скаты вальмовой крыши немного отличается от начала монтажа кровельных материалов  на двускатную крышу.

Первыми   укрываются трапециивидные скаты.

Лист ондулина, монтирующийся первым в нижнем ряду укладывается на кровлю таким  образом,  чтобы его нижняя точка  (ближайшая к краю углового стропила) располагалась в 10 – 20 мм от нижней точки ската. После  этого производится разметка, выступающая над краем ската часть листа  ондулина отрезается, а лист прибивается к обрешетке  фирменными гвоздями.

Невозможно не обратить внимание на то, что ондулин может резаться  ножовкой или ножом, а вес листа ондулина всего 6 кг  , что позволяет производить все описанные работы не опуская  кровельные материалы Ондулин на  землю и без использования электроэнергии. Это является серьезным конкурентным преимуществом перед шифером, металлочерепицей и профлистом, поскольку сокращает время проведения работ и (в случае если работу производят наемные кровельщики) ее стоимость.

Укладка нижнего ряда листов ондулина производится в соответствии с инструкцией по монтажу. Последний лист ряда укладывается  также как и первый (с предварительной разметкой и обрезкой).

Монтаж второго и последующих рядов производится  также как и монтаж нижнего ряда –  крайний лист размечается и  обрезается по месту, остальные листы крепятся традиционным способом, последний лист размечается и обрезается по месту. Обязательным является смещение каждого следующего ряда относительно предыдущего примерно на пол-листа.

«  Почему примерно? Компания Ондулин требует смещать ровно на пол-листа!» — спросите Вы.

Дело в том, что может сложиться ситуация при которой первый лист ряда будет небольшого размера (например, шириной в 1 волну). Закрепить такой кусочек  надежно не представляется возможным, что повышает появление протечек. В этом случае рационально сместить весь ряд на 1-2 волны и прибить обрезанный  лист ондулина приличного размера. Главное – не стыковать в одном месте 4 листа сразу.

Похожая ситуация может возникнуть при монтаже последнего листа ряда. В  этом случае следует увеличить на 1-2 волны нахлест, что увеличит размер последнего листа.

После укладки на трапециивидные скаты, ондулин монтируется на треугольные скаты.

Особое внимание следует уделить монтажу  конькового элемента. Ранее мы уже описывали, как правильно  монтировать конек на вальмовую крышу. Рекомендуем при выполнении работ строго придерживаться инструкции по монтажу.

Не меньшего внимания требует и монтаж ондулина в местах выхода труб – необходимо не только правильно смонтировать листы ондулина, но и надежно изолировать места примыкания. Некачественное выполнение этих работ приведет к скорому появлению протечек, а   значит, потребуется  ремонт кровли.

Кровля из ондулина: особенности монтажа

Кровля из ондулина в последнее время становится все более популярной среди частных мастеров и профессиональных строителей. Это связано с множеством факторов, среди которых необходимо выделить приемлемую стоимость и простоту укладки. Монтажные работы сможет даже начинающий мастер, не имеющий достаточного опыта в проведении кровельных работ. Но для начала, конечно же, важно познакомиться с особенностями установки.В противном случае крыша прослужит недолго, а силы, время и деньги будут потрачены зря.

Ондулин продается в виде плитки или листов грифеля. В основе лежит целлюлозное волокно, пропитанное при производстве специальными смолами или битумом. Обработка проводится под высоким давлением, при этом материал нагревается до температуры 130 градусов. В результате можно получить листы, которые являются водонепроницаемыми, долговечными и могут быть уложены под любым углом наклона лучей.

Ондулин биологически инертен, на его поверхности не образуются плесень и грибок. Это покрытие устойчиво к ультрафиолету, не выгорает при эксплуатации. Крыша из ондулина популярна еще и по той причине, что имеет незначительный вес, поэтому ее можно использовать с легкими конструкциями. Можно уложить материал на старое кровельное покрытие, для начала настроив систему дноуглубительных работ.

Подготовительные работы

Монтаж кровли можно начинать только после того, как вы определитесь с типом и количеством материала для перекрытия.Вы можете произвести расчет самостоятельно. В зависимости от угла наклона пандуса будет меняться технология покрытия, в частности конструкция обрешетки. Это определяется снеговой нагрузкой, которая увеличивается в случае плоских крыш.

Если угол ската не более 10 градусов, то материал укладывается на сплошную обрешетку. При этом поперечное перекрытие листов должно быть равным 30 сантиметрам. В роли материала для подложки можно использовать обрезную доску или фанеру.

Сползать по крыше из ондулина только после того, как будет оснащаться каркасной системой. Он может быть разреженным и использоваться при угле от 10 до 15 градусов. Расстояние между планками может составлять около 45 сантиметров. Длина стыка должна быть равна 20 сантиметрам. При более крутом уклоне можно оборудовать обрешетку, расстояние между элементами которой составляет 60 сантиметров. В этом случае стык должен быть равен 17 сантиметрам.

Справочно

Несмотря на то, что производитель советует устанавливать ондулин без гидроизоляции при значительном угле наклона откоса, специалисты рекомендуют не отказываться от этого слоя.Потребуется создать вентиляционный зазор. Это обеспечит долговечность конструкции.

Особенности монтажа рамной системы

При небольшом уклоне, составляющем 5-10 градусов, устраивается сплошная обрешетка, между элементами которой необходимо оставлять зазор в пределах 3-5 миллиметров. Для конька и ендовы укладываются доски, которые укладываются на стропила. С каждой стороны расстояние должно быть равным 25 сантиметрам. Даже при небольшом уклоне на свесе крыши необходимо закрепить дополнительную планку, иногда она становится твердой на 0.5 миллиметров. Однако этих рекомендаций в инструкции нет. С края крыши весной будет скапливаться лед и снег. Именно этот фактор определяет перечисленные выше требования.

Перед тем, как покрыть кровлю ондулиновыми руками, необходимо определить уклон кровли, который должен быть не менее 1/11. Такая система должна быть покрыта рулонной гидроизоляцией с покрытием. Если компоненты каркаса имеют одинаковую толщину, то ускоряют работу два деревянных бруска, длина которых будет эквивалентна внутреннему расстоянию между компонентами обрешетки.

Качество каркаса не так важно, так как ондулин Отлично ложится на крышу с неровной поверхностью. В таких условиях асбестовый шифер покрылся бы трещинами. Битумно-целлюлозные полотна будут укладываться по форме конструкции, выполняя свою функцию. Но не стоит рассчитывать, что визуально крыша будет выглядеть максимально привлекательно.

Подготовка инструментов

Перед тем, как покрыть крышу ондулином, необходимо подготовить определенный набор инструментов, в том числе: деревянную вешалку, маркер, молоток, ремень безопасности и приспособления для подъема листов. .У ножовки должны быть мелкие зубцы, которые отлично справятся с рашпилем ондулина. Если масло смазано, ножовка будет быстрее резать материал. Также для распила можно использовать дисковую пилу. Маркер можно заменить на мягкий карандаш, лучше всего взять тот, который имеет светлый оттенок. Он будет использоваться для разметки листов. Некоторые специалисты используют для этого восковые мелки. Для разметки карниза понадобится шнур.

Гвозди должны быть обычными молотками, но листы можно поднимать вверх с помощью специального приспособления.Ондулин — легкий материал, поэтому подать его будет несложно. Но если крыша достаточно высокая или есть другие причины, исключающие подъем материала вручную, следует соорудить удобное приспособление. Самый простой — прочная веревка, по краям которой есть крючки. Их следует зацепить за крайние волны полотна и приподнять на крышу за центральную часть веревки.

Кровля кровли обязательно должна выполняться при наличии средств индивидуальной защиты, которыми будет пользоваться мастер.Сюда должны входить ремень безопасности, прочные ботинки, строительный шлем, а также пояс с карманами и комбинезон.

Необходимость использования футеровочных материалов

Если вы решили приступить к укладке ондулина, то у вас наверняка возникнет вопрос, есть ли необходимость в использовании парогидроизоляции. Производитель заявляет, что описанные свойства материала позволяют обойтись без дополнительных преград, так как материал отлично справляется с этими функциями. Но если вы хотите выполнить утепление чердака или чердака, то лучше всего дополнительно использовать гидроизоляцию.

Укладка листов

Перед началом кровельных работ особенно важно правильно выбрать материал для кровли. Лучшим решением для этого станет ондулин, который позволит создать надежную и прочную конструкцию. После выполнения всех вышеперечисленных работ можно приступать к укладке листов, эта технология аналогична установке шифера, но техника в данном случае более простая.

Монтаж выполняется таким образом, чтобы вертикальные швы не были ограничены.Для этого первый ряд должен начинаться с целого листа, а второй — с половины. По аналогии с шифером мастеру придется совместить полотно с карнизом.

Крепление листов к системе дверного коврика Рекомендуется выполнять гвозди с пластиковыми заглушками для головных уборов. Однако в некоторых случаях используются саморезы, а также кровельные гвозди. Но в последнем случае технология будет нарушена, поэтому могут возникнуть аварийные ситуации, которые производитель не примет в качестве претензий.

Кровля из ондулина монтируется таким образом, что на один лист должно уходить около 20 гвоздей. Нижняя часть полотна фиксируется в каждую верхнюю волну, на следующих элементах крепление выполняется в шахматном порядке, застежки нужно будет установить через одну волну. Как показывает практика, трудности могут возникнуть в момент закрывания шляпок на гвоздях, специалисты рекомендуют закрывать их на земле, забивая в нужном положении.

Методы работы

В инструкции по установке вы можете найти информацию о параметрах перекрытия.В случае соседних листов он должен образовывать две волны, тогда как вертикальное перекрытие эквивалентно 30 сантиметрам, что справедливо для 10-градусного уклона. При наклоне 15 градусов нахлест должен быть 20 сантиметров в случае вертикального стыка и одна волна для бокового нахлеста.

Для того, чтобы поддерживать уровень одного листа на другом, сначала необходимо нанести линию штамповки на поверхность листов. Если крыша из ондулина будет располагаться на поверхности металлического каркаса, то гвозди следует заменить саморезами. В начале работы необходимо учитывать направление ветра, преобладающее в определенной местности.

Первые листы закрепляются на скате крыши, который находится с противоположной стороны от направления ветра. Второй ряд начинается с половинки листа, в этом случае укладка будет намного удобнее, а расход материала можно уменьшить. Это связано с тем, что внахлест бокового стыка будет трех листов, а не четырех.

Коньковая и концевая конструкция

Если для работы вы решили использовать ондулин, рекомендуется заранее рассмотреть фото крыш.Возможно, это поможет понять, как лучше выполнять работу. Как только вы перейдете к креплению конька крыши, его следует начинать по той же технологии, что и сам шифер. Крепится на внутренние части волн к дополнительным элементам из проволоки.

При декорировании элементов из ондулина. Для них формируется дополнительная обрешетка. Эту же процедуру следует использовать при создании щипцов. Но его можно монтировать простым загибом, а также закрепив часть листа ондулина гвоздями. Для этого используют двускатную доску. Но этот способ можно использовать только тогда, когда температура воздуха имеет положительное значение.

Особенности расчета материалов

Расчет ондулина на кровле вы можете провести самостоятельно. Для этого нужно знать основные геометрические параметры. Если использовать лист, размеры которого составляют 0,95 х 2 метра, то его площадь будет равна 1,9 квадратных метра.

При расчете важно учитывать площадь кровли. Если работы ведутся на стадии проектирования строительства, площадь можно определить по проекции.При этом следует использовать знания геометрии. Размер ондулина для крыши указывается производителем как полезное и полное значение.

Поверхность

.

нюансов процесса

Покрыть крышу ондулином не так уж и сложно. Хотя в процессе есть некоторые особенности, от которых зависит качество кровли. Прежде всего разберемся, почему представленный материал так популярен. Дело в том, что он очень прочный, хорошо защищает крышу, легко монтируется, имеет небольшой вес. И этот материал выполнен в разных цветах. К тому же такая крыша — очень экономичный вариант.

Перед тем, как покрыть крышу ондулином, внимательно осмотрите листы материала.Они должны быть качественными, без вмятин, загибов и трещин. Очень важно при работе учитывать шаг обрешетки и величину нахлеста (сбоку — 2 волны, по краям листа — 30 см).

Перед укладкой материала крышу следует подготовить. Для этого на стропила монтируется обрешетка. Для его изготовления берется дерево или металл. Очень важно выдерживать правильное расстояние между осями. Перед тем как покрыть крышу ондулином, нужно тщательно продумать планировку волнистой поверхности.

Так как листы надо разрезать, то для этого используйте ножовку с мелкими зубьями. Предварительно смажьте холст маслом. Кроме того, для резки материала используется циркулярная пила. Для установки ондулина не нужно собирать целую бригаду рабочих, так как эта крыша очень легкая. Начните лежать на той стороне, где сильнее дует ветер. Первый ряд монтируется снизу пандуса, следующий — с половины полотна. Во время эксплуатации уровень необходимо строго соблюдать.

Перед тем, как покрыть крышу ондулином на коньках, следует организовать дополнительную обрешетку.Установите его, начиная с подветренной стороны. Гвозди обязательно нужно забивать каждой волной, примыкающей к гребню.

При возведении кровли необходимо учитывать некоторые нюансы:

— На ноги можно наступить только гребнем листовой волны;

— проводить все работы следует только при положительной температуре на улице. Не складывайте материал, если на улице холодно или очень жарко;

— для крепления одного листа материала необходимо использовать около 20 гвоздей.Такое требование предусмотрено гарантией, поэтому его необходимо соблюдать. Дело в том, что плохо прибитым листам при сильном ветре можно просто помешать. В этом случае растягивать полотно нежелательно.

Перед тем, как покрыть крышу ундуланом, следует приобрести специальные гвозди. Часто они продаются в комплекте с рубероидом. Укладывать листы следует на определенном уклоне крыши. От этого зависит толщина бруса, из которого сделана обрешетка. Кроме того, угол наклона крыши зависит от перекрытия, при котором полотна будут укладываться друг на друга.

Если вы до сих пор не понимаете, как правильно покрыть крышу ондулином, или боитесь делать это самостоятельно, то можете воспользоваться услугами опытных строителей. В принципе, размещение представленного материала не должно стоить очень дорого. Тем более у вас будет гарантия на работу.

p >> .

что вырезать, пошаговое описание, рекомендации и отзывы

На сегодняшний день в нашей стране существует огромное количество строительных магазинов, в которых можно купить самые разные товары. Современные кровельные материалы постепенно вытесняют привычный для большинства взрослых сланец, и это объясняется множеством преимуществ. Сегодня кровля из ондулина отличается особой надежностью. Кто-то может впервые услышать этот термин, но профессионалы, уже испытавшие материал в действии, восхищаются его прочностью, надежностью и удобством.Так что это за материал, как правильно его использовать и чем лучше разрезать ондулин?

Общая информация

Этот материал издавна использовался строителями только как средство для ремонта существующих крыш. Но со временем и оценка всех его достоинств приобрела самостоятельность и стала использоваться как отдельный вариант кровельного покрытия. Производители ондулы дают гарантию 15 лет использования рубероида, но реально, исходя из его характеристик, можно делать выводы о гораздо более длительной эксплуатации, до полувека.

Ондулин (а не для резки материала, будет подробно описан позже) не содержит асбеста, типичного для производства листов шифера и очень вредного для человека.

Это делает его экологически чистым вариантом кровельного настила, способным выдерживать любые погодные условия:

• ураганный ветер со скоростью до 53 м / с;
• сильнейшая жара;
• сильные морозы;
• тяжелый снег на крыше.

Материал изготовлен из битума и пропитанных отходов производства картона.Красители для ондулина также выбраны исключительно экологически чистыми. Вы можете найти самые разные оттенки черного, коричневого, красного и зеленого.

Основные преимущества

Помимо уже перечисленных качеств кровельного материала, к его сильным сторонам следует отнести ряд других характеристик.

Итак, ондулин (что резать и как правильно делать, рассмотрим ниже) имеет:

• низкий уровень влагопоглощения;
• широкий выбор цветового оформления;
• устойчивость к грибам и другим биологическим микроорганизмам;
• устойчивость к щелочам, газам, кислотам и т. Д .;
• экологичность;
• простота монтажа и раскроя;
• прочность.

В целом монтаж кровли из ондулина аналогичен аналогичному процессу укладки шифера, но имеет ряд особенностей, связанных с материалом изготовления кровельного укрытия.

Свойства материала

Многие не решаются приобретать данный вариант кровли для личных нужд даже после ознакомления с перечисленными выше преимуществами, так как сомневаются, можно ли резать ондулин и как это правильно делать. Вопрос на самом деле очень актуальный, так как именно от того, насколько качественно выполнены работы, зависит и дальнейший показатель обслуживания всего кровельного покрытия.При неправильной обрезке или укладке даже все преимущества материала становятся несущественными, ведь вся крыша долго не прослужит.

Если детально изучить ондулин, чем разрезать и как правильно положить перед началом работ, то даже неопытный кровельщик сможет добиться хороших результатов. Материал при правильной установке и эксплуатации может прослужить до 50 лет, а значит, крыша все это время не будет нуждаться в ремонте. Такие показатели достигаются за счет высокой прочности кровельного укрытия, его долговечности, экологичности, тепло- и влагоизоляции, легкости и пожарной безопасности. Поскольку рубероид ондулин (чем его резать подробно описано ниже) идеально подходит для эксплуатации в любых погодных условиях, но согласно имеющемуся на него сертификату, материал может воспламениться при температуре 250-300 градусов, об этом следует помнить для владельцев жилья в особо жарких регионах.

Что использовать для резки

Чтобы ответить на вопрос, что правильно резать ондулин, не углубляйтесь в свойства материала.

Для этого можно использовать:

• пильный диск;
• Электролобзик.

Как еще ондулин отрезать? Если вам нужно просто подогнать отдельные участки кровли к неровностям на крыше или разрезать листы по прямой линии, то можно воспользоваться обычным строительным ножом или ножовкой. Выбор рабочего инструмента зависит от будущей загруженности. Таким образом, электрические устройства, которые облегчают человеческие усилия для выполнения этой задачи, идеально подходят для одновременной резки большого количества ондулина. Важно выбрать дисковую пилу с большим количеством зубьев по кругу и ножовку с крупными зубьями.

Правильный раскрой

Чтобы не испортить материал и не разрезать его по меркам крыши, все работы необходимо проводить только на ровной поверхности, расположенной ниже. Монтаж и подача материала наверх следует производить уже вырезанными листами. Для аккуратности перед тем, как разрезать утеплитель на крышу, его нужно хорошенько разметить, что также следует делать на земле. Чтобы линии были ровными, можно использовать длинные деревянные рейки более двух метров или другой, неразрезанный лист материала.Все места надрезов следует обозначить ярким контрастным мелом, а на выступающих волнах пересечь линии с рисками.

Скорость работы

Если нужно в кратчайшие сроки положить ондулин на крышу и при этом не портить ее листы в спешке, резку можно производить сразу партиями. Поскольку материал достаточно легкий, электрический лобзик или пила справятся с резкой сразу нескольких листов, главное, чтобы диаметр диска был достаточным и все листы были надежно скреплены между собой.

Перед тем, как разрезать ондулин под углом, по прямой линии или другим способом, необходимо периодически смачивать режущие лезвия устройств водой или машинным маслом, это ускорит процесс резки. В сильную жару рекомендуется оставить ножовку в ведре с прохладной водой до использования.

Чтобы быстро очистить режущие элементы от прилипшего битума и продолжить работу, необходимо смочить белье в керосине, толуоле или растворителе. Для электроприборов достаточно будет время от времени проходить по деревянной поверхности, делая на ней выемку, которая будет чистить зубы.

Почему нельзя резать материал прямо на крыше

Прежде всего, резка прямо на крыше создает вероятность случайного повреждения других компонентов кровли, потому что пила может соскочить и разрезать несущие балки или материалы пола . Также сложно закрепить ондулин на высоте для точной разметки, потому что под уклоном он может постоянно съезжать.

Отзывы

Среди всех, кто использовал этот материал для укрытия крыш, абсолютное большинство осталось вполне результативным. Во-первых, стоимость материала высока и нет запаха даже при сильной жаре летом. Многих радует, что во время дождя на крыше не слышно рев, а при сильном повышении температуры крыша не трескается. Недостатком материала можно назвать разве что его выцветание со временем. Даже через несколько лет это будет заметно невооруженным глазом, но ондулин по своим свойствам не теряет. В целом крыша из такого материала оставляет сдержанное и положительное впечатление, так как картон многих пугает опасностью возгорания, а мягкость материала при нагревании еще настораживает, но случаев, которые подтвердили бы опасения, не было. пока нет.На самом деле материал демонстрирует только свои положительные качества.

Заключение

Исходя из всего вышесказанного, следует отметить, что резка и резка материала легко может быть осуществлена ​​даже неспециалистом в этой области, главное следовать совету:

• правильно выбрать инструмент;
• маркировать и разрезать листы на ровной поверхности земли;
• Периодически очищайте режущие лезвия.

Если есть сомнения в собственных силах, то лучше не рисковать и доверить установку кровли профессионалам.Более того, в настоящее время существует довольно много организаций, оказывающих различные строительные услуги.

.

Как покрыть крышу вальмовой кровлей | Домой Гиды

Стандартная вальмовая крыша напоминает четырехгранную пирамиду. Классическая конфигурация вальмовой крыши имеет четыре выступа конька, где четыре наклонные стороны сходятся в одну точку. Вальмовая крыша также может иметь пять выступов: два вальмовых выступа и наклонные стороны на обоих концах дома, соединенные гребнем наверху, проходящим между бедрами. Крышка черепицы — также известная как коньковая или остроконечная черепица — это последняя черепица, устанавливаемая на крышу после покрытия кровли рубероидом, гидроизоляцией и черепицей.Изучите эти методы безопасной кровельной черепицы вальмовой крыши.

Безопасность

Наденьте ремень безопасности и привяжите веревку в том месте, где она будет вас поддерживать. В случае падения страховочная веревка должна выдерживать ваш вес и предохранять от удара о землю. Работая на крыше, надевайте перчатки и головной убор, чтобы защитить руки и голову. Если у вас есть рейки, наденьте их на обувь. Держите под рукой много питьевой воды, потому что вы должны работать на крыше, когда она теплая и черепица гибкая.Вытяните меловую линию на 6 дюймов ниже и параллельно коньку вальмовой крыши. Прикрепите его, чтобы создать линию, по которой нужно следовать.

Битумная черепица

Используйте ножницы или универсальный нож, чтобы разрезать черепицу с тремя выступами на три отдельных черепицы, чтобы использовать их в качестве кровельной черепицы для вальмовой крыши. Три пучка черепицы с тремя выступами равны одному квадрату или 100 квадратных футов. Начните с самого нижнего конька бедра на одной стороне крыши и поднимитесь до самого верхнего конька. Поскольку каждая кровельная черепица перекрывает нижнюю, вода проходит через верхнюю часть черепицы и не попадает под черепицу ниже. Установите первую черепицу на гребень так, чтобы она одинаково перекрывала каждую сторону гребня, выровняв одну сторону с линией мела.

Гвозди

Вставьте кровельные гвозди с проволочной спиралью в пневматический кровельный пистолет. Вставьте два гвоздя в черепицу на расстоянии 1 дюйма от концов по обе стороны от выступа черепицы. Язычок находится под следующей установленной черепицей, закрывающей гвозди. Обложите первую черепицу следующей, прибив гвоздями так же, как и первую черепицу.Повторяйте это, пока не дойдете до самого верхнего гребня, а затем повторите для каждого гребня бедра. Когда закончите, укройте самый верхний гребень на вершине каждого гребня бедра. Если у вас четыре бедра, которые доходят до вершины, просто отрежьте последнюю черепицу по размеру пика, прибейте ее и покройте шляпки гвоздями кровельным цементом.

Соображения

Планируйте проект крыши на день, когда будет солнце, но нет ветра. Солнечное тепло прикрепляет каждую черепицу к предыдущей. Не держите всю черепицу на солнце во время работы, так как она прилипнет друг к другу и к крыше.Просто сохраните черепицу, которую вы планируете использовать на время работы. Попросите напарника помочь с меловой линией и принести вам черепицу и принадлежности, когда вы ими пользуетесь.

.

---

Смотрите также

• Как сделать проект крыши дома
• Как крепить обрешетку на крышу
• Как сделать чтобы не протекала круглая труба на крыше
• Как называется место под крышей
• Как сделать крышу своими руками четырехскатную
• Как сделать красивую крышу дома
• Как утеплить холодную крышу
• Как привязать крышу пристройки к дому
• Крыша без потолка как сделать
• Как правильно утеплить бетонный потолок под холодной крышей
• Как прикручивать железо на крышу

Как правильно покрыть крышу ондулином своими руками

Ондулин – это кровельный материал, который возник на строительных базах около 20 лет назад. За этот период ондулин, как материал прошел не простой период, приобретая как сторонников, так и противников. И все потому что у одних крыша течет через год эксплуатации на крыше, а у других ондулин лежит 10 лет и ничего не пропускает. Из этого следует лишь один вывод — крышу ондулином покрыли не правильно. Нарушение технологии укладки не по инструкции влечет за собой вышеизложенные последствия. А сам материал тут не причем.

Содержание:

• Что такое ондулин
• Монтаж ондулина
• Необходимые инструменты
• Принципы обустройства обрешетки
• Крепеж листов ондулина
• Доборные элементы
• Хороший ондулин

Что такое ондулин

Перед тем как начать крыть крышу ондулином своими руками, стоит познакомиться с самим материалом поближе. Самым емким определением в отношении ондулина, который иногда называют еврошифером, является слово «эрзац». Делают его из отходов целлюлозного производства. Органические волокна прессуют при температуре в 1400, а потом пропитывают битумным связующим с добавками красителей. До сих пор используется всего четыре цвета – красный, коричневый, зеленый и черный. Брендовой принадлежности не существует, за производство листов этого материала берутся очень многие компании. Поэтому разброс качества чрезвычайно широк, но покупателю всегда скажут, что ему гарантируется 15 лет безаварийной эксплуатации.

В ассортименте ондулина разнообразится только цвет. Размер листа – 200 на 960 см, толщина – 3 мм и вес – 6 килограмм, повторяются всеми производителями. Волн всегда 10, ее высота 36 мм. Этот параметр так же неизменен.

Из положительных эксплуатационных свойств этого материала стоит отметить его малошумность. Если покрыть крышу ондулином, то она не будет исполнять соло на барабане во время дождя, как это нередко бывает, если она сделана из металлочерепицы или профильного листа. Если он смонтирован правильно, то стыки от летнего зноя спекаются и кровельное покрытие становится монолитным.

Шероховатость ондулина делает его схожим с шифером. При малых углах ската снег с него сходит плохо. Поэтому нарушение технологии его монтажа, скорее всего, приведет к прогибанию листов, нарушению герметичности и протечкам. В то же время обещанная производителями прочность – разрушающая нагрузка равна 960 кг на кв. сантиметр – позволяет безбоязненно ходить по такой кровле, если наступать на вершину волны.

Несомненным недостатком еврошифера является его горючесть. Производителями обещано, что его листы выдерживают нагрев до 110 градусов Цельсия и не теряют формы при этом. Но если вы собираетесь крыть крышу ондулином, то не выбирайте для этого жаркий полдень.

Монтаж ондулина

Этот материал можно отнести к разновидности мягкой кровли. Несущая способность его листов невысокая, ее можно сравнить с той же характеристикой профильного листа марки «С», имеющей высоту волны 8 мм. Поэтому технология его монтажа основывается на работах по созданию прочного основания – обрешетки, которая по своей сути и будет играть роль кровли, а ондулину отводится роль защитного покрытия.

Необходимые инструменты

Для монтажа ондулина не требуется электрифицированный инструмент. Скажем больше: для этого материала он противопоказан. Используются:

1. Ножовка по дереву с мелким зубом. Ее надо смазать машинным маслом, чтобы битум из пропитки не препятствовал процессу распиливания.
2. Молоток.
3. Ондулиновые гвозди. Обычно идут в комплекте с листами. Имеют большую пластиковую подложку под шляпку и крышечку того же цвета.

В электрифицированном инструменте – болгарка, электролобзик – рабочие органы (диск, полотно) двигаются с очень высокой скоростью. Это может привести к размочаливанию прессованной структуры ондулина и потере им своих эксплуатационных свойств. То же самое касается кровельных шурупов с шестигранной головкой. Они имеют меньшую по диаметру шайбу и предназначены для удержания более плотных материалов.

Обратите внимание, что оригинальный крепеж имеет насечки. Поэтому заколачивать его надо с большим искусством, не допуская загибов.

Выдернуть обратно его не удастся.

Принципы обустройства обрешетки

Поскольку для крепежа ондулина используются исключительно гвозди, обрешетка делается только из дерева. Ее конструкция представляет собой решетку из продольных (вдоль ската) и поперечных брусьев. Расстояние между последними напрямую зависит от угла ската крыши.

Вес битумно-целлюлозного листа позволяет покрывать крышу ондулином без снятия старого кровельного покрытия – такое утверждение можно встретить на многих интернет-ресурсах. Однако при этом не уточняется, что вам надо самостоятельно оценить состояние стропильной системы – есть ли подгнившие балки, насколько сечение стропильных ног и расстояние между ними соответствует нормативам прочности. Стоит, хотя бы примерно, оценить и вес старого кровельного покрытия. Категорически нельзя строить обрешетку под ондулин поверх асбесто-цементного шифера. Он излишне тяжел. Он непрочен, на его волнистой поверхности сложно закрепить продольный брус так, чтобы он опирался именно на стропило.

Схема контробрешетки, устраиваемой поверх основной или старого кровельного покрытия, такая: продольные брусья, опирающиеся на стропильную систему, и поперечные, перпендикулярные скату. Расстояние между продольными элементами (их гранями, смотрящими друг на друга) следующее:

1. При угле ската менее 10 градусов – сплошь, без зазоров, возможно использование водостойкой фанеры толщиной 0,7 см (это делать нежелательно, поскольку гвозди в нее заколачиваются с трудом).
2. Сорок или сорок пять сантиметров, при угле ската от 10 до 20 градусов.
3. Пятьдесят или шестьдесят сантиметров, если крыша имеет наклон более 20 градусов.

Часто возникает вопрос о том, что лучше использовать в качестве материала для продольных элементов – бруски или доски? На него есть однозначный ответ – доски толщиной 40 мм. Причин тому несколько:

1. Их опорная поверхность больше.
2. Меньше вероятность раскалывания при частом заколачивании гвоздей.
3. По современной технологии бруски изготавливаются из отходов – баланса и вершинника, зачастую пролежавших до момента распила несколько лет, а потому имеющие скрытые дефекты – грибковое поражение, ходы древоточцев.
4. Бруски часто имеют нестандартную длину – 3, 4 и 5 метров. Поскольку дом обычно строится из шестиметровых или целочисленно кратных этому значению пиломатериалов, продольные лаги контробрешетки придется несколько раз стыковать. Это увеличивает трудоемкость монтажа и снижает прочность сооружения.

Если чердачный этаж предполагается сделать жилым (мансарда), то кровля утепляется по обычной схеме. Теплоизоляция – минераловатные плиты, строительный пенопласт – укладывается между стропил на внутреннюю обрешетку, закрепленную изнутри. Принимаются меры для ее защиты от влаги. Гидроизоляция может быть выполнена из рубероида, но в этом случае в жаркий летний день на мансарде будет чувствоваться запах битума. Поэтому лучше использовать современные мембранные материалы, имеющие способность пропускать влагу только в одном направлении. Она укладывается гидрофобным слоем наружу.

Крепеж листов ондулина

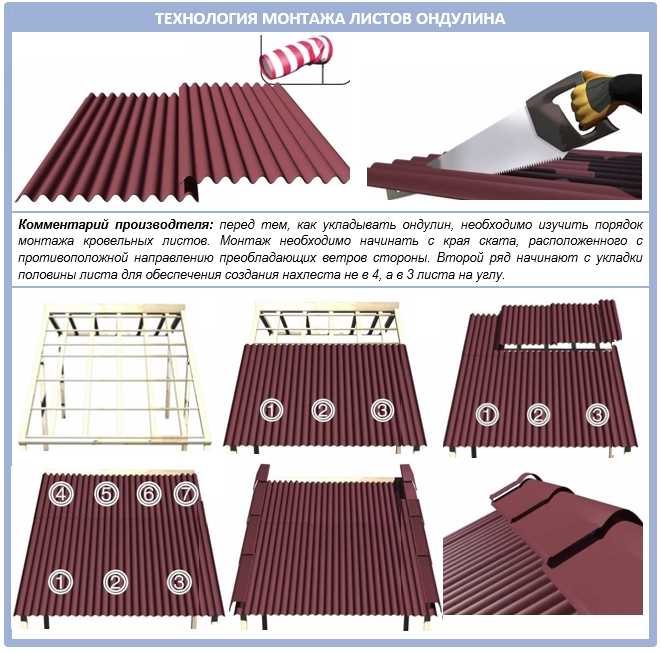

Листы крепятся на обрешетку, начиная с самого нижнего ряда. На ветровой доске (первой на краю ската) сначала крепится полоса листового металла с желобом (ендова), которую можно купить вместе с комплектом доборных материалов для крыш из металлочерепицы.

Поверх нее кладутся листы с горизонтальным нахлестом в ряду, равному одной волне. Ряд перекрывается следующим. Величина нахлеста рядов так же зависит от угла ската крыши.

1. До 100 градусов – нахлест рядов не менее 300 мм. Причем и горизонтальный надо увеличить вдвое: не одну «волну», а две.
2. До 200 градусов – 200 мм.
3. Свыше 200 градусов – 150 мм.

Производитель рекомендует заколачивать крепежный гвоздь в каждую вершину волны, то есть по 20 штук на каждый лист

. Для крыш, угол ската которых менее 150, этого правила надо придерживаться неукоснительно. Верно оно и для первого ряда листов ондулина, если крыша круче. Только второй и следующий за ним можно крепить меньшим числом гвоздей – через одну волну.

Доборные элементы

Коньки, водосточные желоба и другие элементы кровли лучше использовать те, которые предназначены для крыш из металлочерепицы. В дополнение к ондулину продаются клейкие ленты, которыми герметизируются места стыков листов, если стропильная система имеет сложную форму, а также места прохождения дымоходов или установки мансардных окон. Их лучше использовать вместе с металлическими доборными элементами, имеющими то же назначение. Это даст гарантию, что протечек не возникнет.

Все металлические элементы сверлятся заранее и закрепляются теми же ондулиновыми гвоздями.

Рекомендуем к просмотру видео, о том как проходит процесс монтажа ондулина.

Хороший ондулин

Качество этого кровельного материала не регулируется требованиям ГОСТ. Поэтому его покупка во многом является лотереей. Однако есть признаки, по которым можно определить ответственного производителя от бракодела.

1. На внутренней стороне листа хорошо заметна черная рельефная сеточка.
2. Шероховатости внешнего слоя похожи на ряд продольных выпуклостей, расстояние между которыми 2-3 мм (как у шифера).
3. На внутренней стороне, ближе к краю, напечатана дата, включая день и час, а также код завода-изготовителя.
4. Каждая партия товара сопровождается сертификатом качества и инструкцией по монтажу.

Это действительно неплохой кровельный материал. Если вы, зная как покрыть крышу листами ондулина, будете точно соблюдать технологию их укладки и крепления, то кровля прослужит полтора десятка – не исключено, что и больше – лет без особых нареканий. Он легок – аналогичный ему по размерам лист шифера весит от 20 кг, при его монтаже не требуется много подсобной рабочей силы. Инструмент можно использовать самый простейший. Главной сложностью в его применении является требование точно, буквально скрупулезно, соблюсти технологию кровельных работ.

Следует вывод — что ондулин и правда хороший материал для крыши. Самое главное, при укладке листов ондулина следует соблюдать инструкции и технологию укладки, тогда данный материал прослужит вам более 15 лет. Еще одно не менее важное преимущество ондулина — это его вес. Аналогичный лист шифера весит 20 килограмм, а значит укладывать ондулин будет легче, и не будет необходимости нанимать подсобную силу. Данный материал не требует особого инструмента, повторимся, что основным условие является соблюдение инструкции.

из ондулина, колпак, чертеж, видео-инструкция по монтажу своими руками, фото и цена

Текущий рейтинг статьи:

Статьи

Один из основных критериев выбора материалов и формы для беседок — это эстетичный внешний вид. Его определяет, в свою очередь кровля, т.к. она видна издалека, поэтому именно по ней зрители судят о стиле сооружения.

На фото — кровля, предназначенная для беседки.

Типы конструкций

Перед тем как сделать чертеж крыши на беседку, нужно выбрать ее форму.

Виды крыш

Двускатная кровля.

1. Односкатные кровли являются самыми простыми. Используются они для сооружений ромбовидной, прямоугольной и квадратной формы. Опорами конструкции служат две противоположные стенки, имеющие разную высоту. Каркасом ее являются наслонные стропила.
2. Двускатные аналоги используются для прямоугольных беседок. Стропила их могут быть как висячего, так и наслонного типа, исходя из проекта и покрытия кровли.
3. Вальмовые конструкции обладают четырьмя скатами. Два из них имеют форму трапеций, остальные два – треугольников. Подобные кровли хорошо смотрятся на постройках прямоугольных и многогранных. Для них нужны наслонные либо накосные стропила.

Стропильная система для шатровой крыши.

4. В шатровых крышах все четыре ската обладают формой треугольников и сходятся сверху в одну точку. Поэтому у таких кровель конька нет. Применяются нарожники и накосные стропила.
5. Круглые сооружения могут обладать формой шлема либо конуса. Когда угол уклона велик, то такой своеобразный колпак на крышу беседки получается в виде конуса, если небольшой — в виде шлема. Каркас конструкции состоит из круговой обрешетки и накосных стропил.
6. Есть также комбинированые, башенные, купольные, колокольчатые, сферические, выпуклые, вогнутые, многоярусные крыши.

Правила устройства

Беседка с печью должна иметь термоизолированную кровлю.

Обустраивая кровлю своими руками для беседки, соблюдайте следующие правила.

1. Имеющие большой вес материалы применять не рекомендуется, потому как для них нужны упрочненные несущие конструкции.
2. Чтоб была надежная защита от дождя и ветров, край купольной либо шатровой кровли должен располагаться на некотором расстоянии от внутреннего помещения. Иначе косой дождь будет его заливать.

Обратите внимание! Нужно грамотно планировать уклон кровли. При слишком большом угле уклона придется устанавливать дополнительные элементы для защиты от ветровых нагрузок.

Излишне пологая кровля также будет нуждаться в более прочных материалах и опорах. Если вами проектируется беседка на крыше дома, то основание должно быть горизонтальным.

Угол уклона должен быть достаточным для схода снега.

3. Уклон конструкции зависим от местности. В северных снежных регионах он должен равняться 30/45°, в южных широтах – 15/25°.
4. Если в беседке вы хотите поставить печку, мангал, очаг, инструкция призывает обеспечить термическую изоляцию крыши. Учтите, что даже металлическое покрытие, при постоянном действии больших температур и огня, быстро начнет приходить в негодность.
5. Над очагом можно смонтировать отдельный навес из термостойкого материала. Исключение — строения с зимним отоплением. Печки в них должны иметь дымоход, выводимый за пределы сооружения. Если в постройке будет открытый очаг, в ее потолке делается прямоток, а покрытие кровли внутри оснащается огнестойкой облицовкой.

Кровельные материалы

Покрытие из битумной черепицы.

Облицовочные покрытия для крыши делятся на две разновидности.

Жесткие аналоги:

• натуральная, деревянная, керамическая и металлическая черепица;
• разные типы шифера;
• стекловолокно, имеющее картонно-целлюлозную основу;
• полимерные и полимерно-композитные плиты.

Мягкие покрытия — это битумная черепица и рулонные материалы. Стелятся подобные облицовки на прочное сплошное основание из фанеры, досок либо ДСП.

Обратите внимание! Выбор покрытия для крыши достаточно важен. Например, металлические материалы имеют низкие звукоизолирующие качества. Вследствие этого, во время дождя в постройке с подобной кровлей присутствует раздражающий шум.

Хороший вариант – сделать крышу беседки из поликарбоната. Он выглядит современно и оригинально, благодаря полупрозрачности.

Такие листы имеют и ряд других достоинств.

Кровля из поликарбоната.

1. Цена их не очень велика.
2. Пластик имеет высокую прочность.
3. Материал экономичный, с ним просто работать.
4. Стелить покрытия из поликарбоната можно любой, даже очень сложной конфигурации.
5. Листы легкие.
6. Они имеют защиту от ультрафиолета.
7. Благодаря низкой теплопроводности, поликарбонат выдерживает перепады температур и имеет продолжительный эксплуатационный срок.

Отлично будет смотреться и крыша беседки из ондулина. Он имеет эстетичность внешнего вида. Помимо надежности, также его достоинства – это простота обработки и разнообразие расцветок.

Чтоб настелить покрытие из ондулина, вполне достаточно молотка и пилы.

Для капитальных строений, имеющих стены из кирпича, можно выбирать керамическую черепицу. Она достаточно дорогая. Однако конечный результат стоит финансовых затрат.

Монтируется черепица, обычно, методом одинарного нахлёста, покрытие при этом получается однослойным. Существует и способ двойного нахлеста. Покрытие будет очень эстетичным, однако оно значительно увеличивает общую массу строения.

Исходя из этого, данный метод практикуется нечасто. Когда ставятся беседки на крыши использовать его нельзя.

Главный минус керамической черепицы то, что она зарастает в ходе эксплуатации мхом. Поэтому покрытие надо регулярно чистить.

Среди основных преимуществ материала:

• его экологическая чистота;
• покрытие не теряет первоначальный цвет и яркость;
• обеспечивает надежную защиту от влажности, атмосферных осадков и ветра.

Популярный способ облицовки крыши — ее покрытие гонтом. Он представляет собой дранку или дощечки из ели, ясеня, кедра, пихты, которые имеют толщину до 2 сантиметров. Данный материал имеет экологичность, эстетичность и долговечность.

Вывод

Кровля является важнейшим элементом беседки. Поэтому выбирать ее тип и осуществлять проектирование необходимо особенно тщательно. При просмотре видео в этой статье вы получите много дополнительных знаний по теме.

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

Как покрыть крышу ондулином своими руками инструкция по применению. Монтаж черепицы ондулин: пошаговый обзор технологии работ

Содержание

1. Как покрыть крышу ондулином своими руками инструкция по применению. Монтаж черепицы ондулин: пошаговый обзор технологии работ
2. Монтаж ондулина на односкатную крышу. Как правильно уложить ондувиллу на односкатную крышу
3. Монтаж ондулина на четырехскатную крышу. Особенности монтажа конька Ондулин на вальмовую крышу

Как покрыть крышу ондулином своими руками инструкция по применению. Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Монтаж ондулина на односкатную крышу. Как правильно уложить ондувиллу на односкатную крышу

Неискушенный городской житель скажет, что односкатные крыши неактуальны и остались в далеком прошлом, и окажется неправ. Такую конструкцию можно увидеть в каждой современной загородной усадьбе: это может быть крыша гаража, хозяйственной постройки, веранды, карпорта и даже самого дома , построенного по авторскому проекту.

Односкатная крыша представляет собой половину двухскатной и отличается от нее отсутствием конька. При этом конструкция обладает целым рядом достоинств, к которым относятся:

— меньший расход строительных материалов;

— возможность максимально полного использования подкровельного пространства;

— устойчивость к ветровым нагрузкам;

— простота обслуживания и ухода.

Угол уклона крыши задается стенами, например, главным и дворовым фасадами. При строительстве или ремонте дома уклон легко изменить, нарастив соответствующую стену вертикальными опорами из брусьев. Стропила крыши монтируются на горизонтальные балки, которые в свою очередь крепятся к монолитному или деревянному мауэрлату.

При проектировании односкатной крыши необходимо учитывать снеговую и ветровую нагрузки:

— скат должен быть направлен навстречу превалирующим ветрам;

— для снижения ветровой нагрузки угол уклона необходимо уменьшить. При этом возрастает снеговая нагрузка, что требует увеличения сечения стропил;

— для снижения снеговой нагрузки угол наклона следует увеличить, но при этом возрастает парусность крыши.

Уклон может изменяться в широких пределах — от 10 до 50 и более градусов, поэтому окончательное значение зависит от совокупности всех местных факторов.

Обрешетка под ондувиллу монтируется с учетом уклона:

— при углах 9. 20 градусов на стропила укладывается сплошная основа из досок, ориентированно-стружечных плит или фанеры. Вся площадь основы застилается битумной рулонной гидроизоляцией;

— при углах более 20 градусов обрешетка монтируется из бруса сечением 40-50 мм, который укладывается с шагом 320 мм.

При устройстве брешетки для черепицы Ондувилла расчет ширины ската желательно выполнить с учетом размеров гонта, т.е., ширина ската должна быть кратна расстоянию между волнами ондувиллы. Это упростит оформление торцов крыши и позволит сделать их более изящными.

Утепление и монтаж кровли осуществляются по общим правилам:

1. Если высота подкровельного пространства не допускает эксплуатацию чердака, крыша не утепляется.

2. Укладка ондувиллы ведется от нижнего карниза. Монтаж может начинаться с любой стороны ската.

3. Крепление каждого гонта осуществляется 5-ю гвоздями Ондувилла с монолитной шляпкой.

4. После монтажа кровельного покрытия оформляются торцы крыши. Для этого используются щипцы Ондувилла или универсальные щипцы Ондулин.

5. Кровля Ондувилла укладывается таким образом, чтобы размер карнизных свесов не превышал 5 см.

6. Если верхний карниз отсутствует, острый угол между стеной и скатом оформляется следующим образом:

— между стеной и кровлей по всей ширине ската формируется вентиляционное отверстие шириной 2,5 — 3,0 см и укрывается дышащей изоляционной прокладкой;

— на расстоянии ≈ 10 см от края кровли монтируется универсальный вентилируемый заполнитель;

— угол оформляется универсальными щипцами Ондулин. Для этого каждый щипец немного нагревается и дополнительно сгибается вдоль линии ребра. Элементы укладываются с нахлестом 15 см и крепятся в каждой волне кровельного покрытия.

Монтаж ондулина на четырехскатную крышу. Особенности монтажа конька Ондулин на вальмовую крышу

Особенности монтажа конька Ондулин на вальмовую крышу Особенности монтажа конька Ондулин на вальмовую крышу Строительство дома своими руками предполагает знание всех основных элементов, их конструктивных особенностей и способов монтажа. Вальмовая крыша характеризуется наличием точек, в которых сходятся конек и ребра. Оформление этих мест требует особого внимания.

Главным признаком вальмовых крыш   являются треугольные скаты — вальмы. Как правило, кровля состоит из двух вальм и двух трапециевидных скатов. Если карнизы треугольных и трапециевидных скатов находятся на одном уровне, крыша называется вальмовой. Если карнизы треугольных скатов расположены выше, конструкция называется полувальмовой.

Ребра треугольных и трапециевидных скатов сходятся у конька крыши и образуют вершину пирамиды, которая нуждается в тщательном оформлении. Это вызвано тремя причинами:

— места сопряжений трех скатов отличаются сложностью и требуют надежной гидроизоляции;

— при оформлении конька крыши образуются карманы, которые обладают большой парусностью, в результате чего элементы испытывают повышенную ветровую нагрузку;

— при некачественном оформлении конька ухудшаются эстетические качества крыши.

Монтаж конька на вальмовой крыше непосредственно  связан с оформлением ребер, поэтому рассмотрим все технологические операции.

Технология монтажа конька Ондулин на вальмовую крышу

1. Подготовка обрешетки.

Учитывая высокую ветровую нагрузку   и большое количество точек крепления, на конек и ребра крыши монтируется сплошная обрешетка. Она может быть выполнена из брусьев или обрезной доски.

2. Формирование вентиляционного зазора на коньке.

Для обеспечения циркуляции воздуха через конек кровельные материалы укладываются так, чтобы между скатами сформировался зазор шириной 5-10 см.

3. Оформление ребер крыши.

Перед монтажом накладок Ондулин на конек оформляются все ребра крыши:

— ребра оформляются коньковыми элементами Ондулин. Монтаж ведется снизу вверх, накладки монтируются с нахлестом 15 см;

— перед креплением в свободное пространство между кровлей и коньковыми элементами укладывается универсальный заполнитель. Коньковые элементы на ребрах крепятся с обеих сторон в каждой волне уложенных листов;

— нижние накладки на ребрах обрезаются вровень с карнизами;

— верхние накладки на ребрах обрезаются заподлицо с кровлей на скатах и укладываются друг на друга внахлест.

4. Оформление конька.

Оформление конька начинается с подветренной стороны.

Первый элемент укладывается с нахлестом на вальму. Нахлест должен обеспечивать надежное перекрытие коньковых накладок на ребрах. Край конькового элемента расправляется, прижимается к вальме и крепится в каждой волне нижележащего кровельного листа.

Элементы на коньке укладываются с нахлестом 15 см. Чтобы места нахлестов были менее заметными, нижний элемент с обеих сторон немного скашивается по всей длине нахлеста. При этом возможность его крепления должна сохраняться.

Коньковые элементы крепятся с обеих сторон в каждой волне уложенных листов. Перед креплением в свободное пространство между кровлей и коньковыми элементами укладывается универсальный заполнитель.

Последний коньковый элемент монтируется аналогично первому, с нахлестом на вальму.

Важно: перед укладкой универсального заполнителя необходимо освободить все вентиляционные отверстия.

четырехскатную, двухскатную, односкатную? Фото кровли для беседки из разных материалов

Крыша является самым сложным конструктивным элементом беседки. Для того, чтобы строение получилось гармоничным, ее нужно правильно спроектировать и собрать. Чаще всего беседки накрываются односкатными кровлями. Иногда используется и двухскатный вариант.

Очень красиво на таких дворовых небольших сооружениях смотрится четырехскатная или многогранная крыша. Какую же разновидность стоит выбрать, и как покрыть беседку кровлей своими руками, читайте в статье.

Содержание

1. Разновидности крыш беседок
2. Достоинства и недостатки односкатных кровель
3. Плюсы и минусы двускатных крыш
4. Четырехскатные кровли для беседки
5. Многогранные кровли
6. Проект кровли
7. Возведение стропильной системы
8. Как выбрать кровельный материал
9. Укладка металлочерепицы

Разновидности крыш беседок

Садовая беседка практически с любым видом кровли может выглядеть эстетично, стильно и привлекательно. В данном случае все зависит от того, какой дизайн выбран для самого строения.

Invalid Displayed Gallery

Давайте рассмотрим поподробнее, какими достоинствами и недостатками отличаются те или иные виды крыш.

Достоинства и недостатки односкатных кровель

Основным достоинством односкатной крыши является, конечно же, простота в возведении. Спроектировать и построить такую кровлю не составит никакого труда. Да и обойдется она недорого. Однако многие считают, что выглядит садовая беседка с односкатной крышей слишком просто. Поэтому и выбирают другие разновидности кровель.

Беседки с односкатной крышей. Фото традиционной простой конструкции

Плюсы и минусы двускатных крыш

Этот тип используется для беседок довольно-таки редко. Хорошо смотрится двухскатная крыша только на конструкциях определенного дизайна.

Чаще всего этот вариант кровли используется для рубленых или брусчатых беседок в народном стиле.

Оригинальная беседка из бревна с двухскатной крышей

Это также достаточно простая в возведении конструкция.

Четырехскатные кровли для беседки

Четырехскатная крыша для беседки – вариант очень распространенный. Выглядят строения с такими кровлями необыкновенно гармонично и солидно. К недостаткам этой разновидности можно отнести лишь сложность конструкции.

Шатровая крыша выглядит очень основательно

Многогранные кровли

На восьми и шестигранных беседках обычно устанавливают крышу с соответствующим количеством граней. Стропильная система таких кровель, в возведении довольно-таки сложна. Однако и выглядят они красиво и необычно. Еще более интересным вариантом можно назвать двухярусные многогранные крыши беседок.

Оригинальные многогранные кровли беседок

В последнее время очень модным стало возведение во дворах беседок пагод. От обычных их двухярусные многогранные крыши отличаются изогнутостью скатов и слегка приподнятыми кверху углами.

Проект кровли

Разумеется, прежде чем приступать к возведению крыши, следует составить ее проект. Чертежи делают с обязательным указанием размеров всех конструктивных элементов и с соблюдением пропорций.

Будь то односкатная, двускатная или четырехскатная крыша для беседки, чертежи начинают составлять только после того, как определятся с углом наклона ската. Далее рассчитывают длину стропила по формуле C=A/cosa, где С-длина стропила, А-ширина пролета, а – угол наклона ската.

Прежде всего нужно начертить схему крыши беседки с соблюдением пропорций

При возведении беседки на даче, чертеж держат под рукой и время от времени с ним сверяются. Это позволит избежать ошибок, а соответственно и лишних затрат.

Возведение стропильной системы

Поскольку беседка прямоугольная с односкатной крышей – наиболее популярный на данный момент вариант, далее рассмотрим способ возведения именно такой конструкции. Собирается она в несколько этапов:

• Опорные столбы устанавливают таким образом, чтобы задняя стена беседки получилась ниже передней. Далее их попарно соединяют брусом.

Односкатные беседки. Фото каркаса с собранной стропильной системой

• Затем раскраивают стропила. Для удобства в них обычно вырезают посадочные гнезда. Но шаг это не обязательный. Впереди беседки желательно устроить хотя бы небольшой козырек.
• Крепят стропила на специальные крепежи — салазки. Дело в том, что деревянные сооружения обязательно дают усадку. И если закрепить стропила жестко, конструкцию может со временем перекосить.

Стропила крепятся к обвязке на крепежи салазки

• Далее на стропила горизонтально натягивают полиэтиленовую пленку. Фиксируют ее к ним брусками небольшой толщины. Нахлест между полосами должен составлять примерно 15см. Стыки желательно дополнительно проклеить скотчем.

Крепить пленку нужно с небольшим провисом. Иначе при подвижках стропильной системы крыши беседки из-за усадки или температурных расширений она может порваться.

Гидроизоляционная пленка крепится к стропилам по горизонтали с небольшим провисом

• На заключительном этапе на бруски набивают обрешетку. Шаг между элементами в этом случае зависит от разновидности того кровельного материала, который будет использоваться для обшивки.

Как выбрать кровельный материал

Далее давайте разберемся с тем, чем покрыть беседку из дерева. Обшить ее кровлю можно:

• Ондулином. Это не слишком сложный в монтаже материал. Кровля, покрытая им, выглядит очень аккуратно и красиво. Расцветку ондулин может иметь самую разную. К недостаткам этого материала относят прежде всего не слишком высокую прочность.

Использовать ондулин рекомендуется только для покрытия крыш с достаточно большим углом наклона ската. Слишком пологая кровля из этого материала из-за снеговой нагрузки зимой может деформироваться.

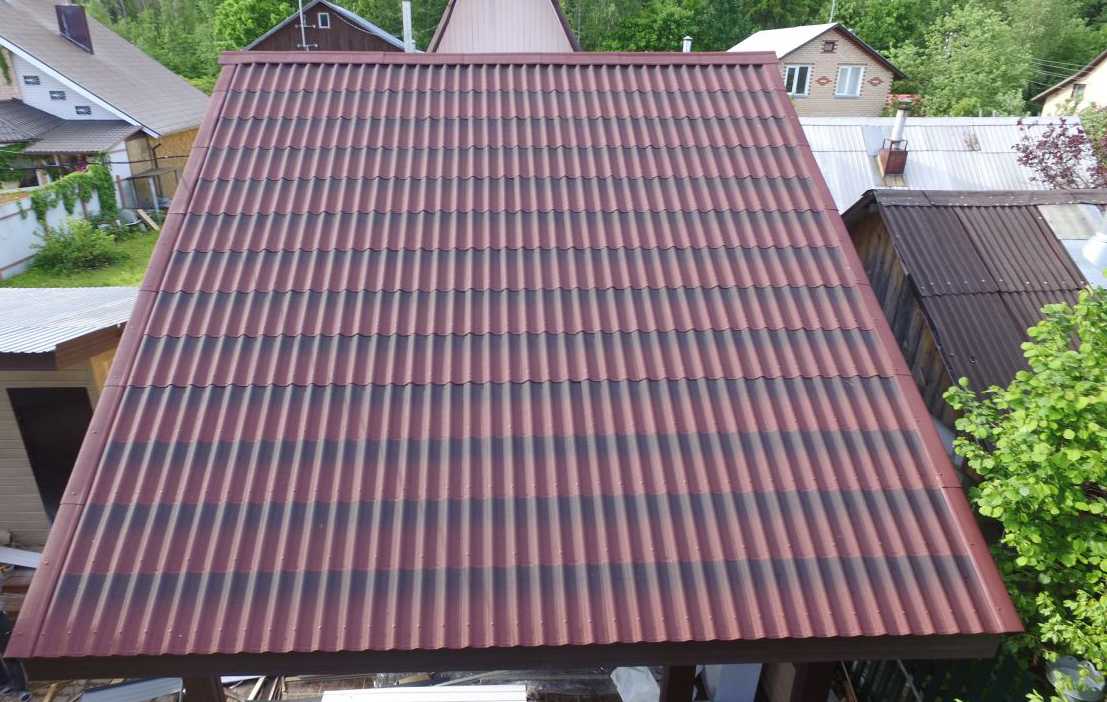

Чем покрыть крышу беседки? Ондулин – материал надежный и красивый

• Еврорубероидом. Наклеивается он на битумную растопленную мастику (примерно так же, как обои на стену). Достаточно дешевый, но не слишком эстетичный вариант.
• Черепицей. Изготавливаться такой материал может из глины или бетона. Покрытие из черепицы отличается долговечностью, но при этом много весит и достаточно дорого стоит.

Кровля из натуральной черепицы выглядит очень солидно

• Иногда кровлю покрывают и мягкой битумной черепицей – надежным, но достаточно сложным в монтаже материалом. Используется она обычно для обшивки крыш сложной конфигурации (к примеру, тех же пагод).
• Поликарбонатом. Это современный, красивый и очень удобный в установке материал. Покрывают им как беседки, возведенные из него же, так и построенные из дерева.

Поликарбонатная кровля смотрится легкой и изящной

• Профлистом или металлочерепицей. Этот вариант используется для защиты крыш беседок чаще всего. Представляет собой красивый и при этом недорогой, легкий и надежный материал. Монтируется такая кровля для беседки на саморезы.

Кровля из металлочерепицы – самый распространенный вариант

На вопрос о том, чем накрыть кровлю беседки лучше всего, есть один довольно-таки простой ответ. Обычно для нее выбирают тот же материал, что и для крыши самого дома.

Укладка металлочерепицы

Итак, с тем, чем накрыть крышу беседки, вы определились. Обычно хозяева загородных участков выбирают для нее металлочерепицу. Обшивка кровли этим материалом выполняется в несколько этапов:

• В первую очередь на нижнюю обрешетину нужно будет закрепить карнизную планку. Фиксируют ее с шагом в 30см и нахлестом – в 15см.
• На крышу поднимается первый лист, выравнивается по карнизу с небольшим свесом и крепится у прогона на один саморез.
• Поднимается второй лист и выравнивается по первому.

Монтаж металлочерепицы начинают от торца ската

• Оба листа на стыке соединяются саморезами через волну (в гребень).
• Таким же образом фиксируется третий лист.
• Далее группа еще раз выравнивается по карнизу и закрепляется к обрешетке саморезами. Фиксацию выполняют между волнами (через одну).

Металлочерепица крепится на обрешетку при помощи саморезов

Для крепления следует использовать специальные кровельные саморезы с широкими шайбами и с шляпками того же цвета, что и сам кровельный материал.

• На заключительном этапе монтируются торцевые планки.

Таким образом, вы теперь знаете, чем накрыть беседку на даче и как правильно это сделать. Выполняйте эту работу внимательно и аккуратно, с соблюдением всех положенных технологий, и у вас получится надежная и долговечная кровля.

Как и чем покрыть четырехскатную крышу: обзор материалов + инструкции

Если вы уже спроектировали вальмовую, датскую или шатровую крышу вашего дома, но обдумываете выбор кровельного материала, тогда вам поможет эта статья. Ведь главная проблема всех четырехскатных крыш при выборе кровельного покрытия – это большое количество отходов. Все дело в том, что скаты такой крыши – это не идеальные прямоугольники, как в случае с двускатной, а треугольники и трапеции, на которые нужно монтировать прямоугольные кровельные элементы. Та еще задача! Но мы вам подскажем.

Итак, для обустройства четырехскатной крыши подходят такие материалы, которые в строительном мире делятся на три основные группы: листовые, штучные и рулонные. Разберемся тогда подробнее, как и чем покрыть четырехскатную крышу так, чтобы она служила верой и правдой много лет, и столько же времени радовала глаз!

Современная битумная черепица для четырехскатной кровли хороша тем, что этот материал эластичен и им легко отделывать даже самые сложные участки крыши. Такой материал легко применять для любой конфигурации, и при этом сама черепица обладает крайне малым весом, что тоже ценно. Также есть плюс в том, что битумная черепица дает самый малый процент отхода – всего 1%, но при этом обладает отличными звукоизоляционными свойствами.

Производить монтаж мягкой черепицы нужно на сплошную обрешетку, которая должна быть ровной, сухой и чистой, а это уже качественная доска или дорогая влагостойкая фанера. Поэтому придется дополнительно затратиться, конечно же, но при этом сама битумная черепица прослужат 25-30 лет при грамотном монтаже.

Если речь идет о небольшой дачной постройке, как мастерская, то такую крышу можно покрыть даже обычным рубероидом:

Но для всех остальных вариантов мы рекомендуем использовать другие кровельные материалы.

Если вы планируете уложить гибкую черепицу на крышу с четырьмя скатами наклоном от 12 до 18 градусов, вам понадобится дополнительный гидроизоляционный ковер. Ведь при такой пологой крыше дождевая вода будет оказывать куда большее давление и легче проникать под листы черепицы. Поэтому у карнизных свесов и конька, если они есть, смонтируйте самоклеющийся битумный материал – «Барьер». Укладывать его нужно шириной в 1 метр.

Старайтесь, чтобы сам ковер получился сплошным, без нахлеста по всей длине. Если же так не получается, тогда делайте продольный стык на 30 сантиметров шириной и проклейте его. Постарайтесь, чтобы сам стык оказался расположен только в верхней части крыши.

Ведите укладку рулонного материала снизу-вверх в поперечном направлении в 10 сантиметров в продольном на 15 сантиметров. Сам рулон раскатывайте параллельно карнизному свесу. После чего закрепите его к основанию специальными оцинкованными гвоздями с широкой шляпкой, через каждые 20-25 сантиметров, и промажьте место нахлеста битумной мастикой:

Если же ваша четырехскатная кровля имеет уклон больше 18 градусов, тогда под гибкую черепицу необходимо уложить дополнительный гидроизоляционный ковер – в тех местах, которые наиболее подвержены протечкам. Как вы понимаете, это стыки скатов, коньки, кровельные выходы, ендовы и карнизные свесы.

Для карнизных свесов при этом используйте самоклеящиеся полимерные материалы, а под выходы дымоходных труб смонтируйте подкладочный ковер размером метр на метр, который нужно зафиксировать кровельными гвоздями с тем же шагом 20 на 25 см. В остальных участках достаточно положить подкладочный ковер шириной 50 см. Если у вас нет такого материала, как «Барьер», тогда примените обычный подкладочный ковер и с тыльной стороны тонким слоем нанесите битумную мастику толщиной слоя  0,7–1,2 мм.

Вот где и как нужно укладывать подкладочный ковер:

Вот как выполняется соединение с дымовой трубой:

Вам будет просто работать даже сложной четырехскатной крыше:

Керамопласт – это новый представитель группы полимерных материалов, которые в строительном мире считаются наиболее экологически чистым и перспективным.

Листы керамопласта сегодня выпускаются в самых разных вариациях: еврошифер, натуральная шифер, металлочерепица или черепица. У такого материала малый вес – 5,5 килограмма на квадратный метр, а прочность при этом в 10 раз выше прочности обычного шифера, тогда когда им гибкость позволяет изготавливать из таких деталей все, что угодно.

Что хорошо, керамопласт окрашивается сегодня еще в процессе изготовления, а потому стоек к истиранию и выцветанию. Служит при этом все 55 лет!

Ондулин или еврошифер идеально подходит для монтажа на вальмовой кровли. Такие листы и легкие, всего 3-4 кг на квадратный метр, и при этом еще и гибкие.

Еврошифер легко монтировать, а его цена позволяет оставлять сколько душе угодно обрезков и отходов, которых будет немало на треугольных скатах. Цветовая гамма богата, а российский климат еврошифер выдерживает хорошо, радуя своей долговечностью в 30 лет.

Для покрытия четырехскатной крыши всех ее форм сегодня вполне приемлемо использовать металлические листы разного проката и формы.

Металлочерепица: модные линии

Итак, начнем с металлочерепицы. Сегодня этот кровельный материал изготавливают методом проката стального оцинкованного листа и покрывают долговечным полимерным покрытием. По внешнему виду такой материал отдаленно напоминает традиционную черепицу, но при этом обладает рядом важных преимуществ, первая из которых – это легкость, всего пять с половиной килограмм на квадратный метр. С другой стороны, в России уже многие владельцы домов готовы покрыть свою крышу хоть чем-нибудь, но только не поднадоевшей вездесущей металлочерепицей.

Для монтажа металлочерепицы на четырехскатной крыше подойдут самые обычные стропила и обрешетка, на которые листы нужно крепить кровельными саморезами. Главное потом, уже по окончанию монтажа, тщательно загерметизировать все крепление, закрасить царапины и нигде не оставить ни шанса для коррозии.

Если вы все сделаете правильно, такая крыша будет служить до 45-50 лет, как обещают производители. Единственная сложность, с которой вы столкнетесь, будет заключаться в том, чтобы грамотно выполнить узлы хребтов четырех скатов:

И особое внимание нужно будет уделить кровельному пирогу:

Итак, разберем процесс установки металлочерепицы на четырехскатную кровлю шаг за шагом. Подготовьтесь к монтажу: возьмите обувь на мягкой подошве, а наступать вы сможете только в местах обрешетки и в прогиб волны.

Более подробно мы будем говорить о том, как уложить металлочерепицу конкретно на скаты вальмовой и шатровой крыши. Как вы уже знаете, у стандартной четырехскатной крыши все скаты представлены либо в виде треугольника, либо в виде трапеции. Например у шатровой крыши все четыре ската – это треугольники, причем равнобедренные. А вот у вальмовой крыши два треугольника и две трапеции:

А теперь – самый главный момент. Если вы работаете с четырехскатной крышей: вальмовой, полувальмовой или шатровой, металлочерепицу вам однозначно придется резать. А поэтому запаситесь заранее ножовкой по металлу или электролобзиком. Для более точных работ вам подойдут также ручные ножницы или вырубные электрические.

Главное, не используйте болгарку, так как абразивные круги повреждают антикоррозийные свойства листа: все из-за прожигания покрытия. Приобретите также специальный баллончик с краской для того, чтобы покрасить образовавшиеся в процессе монтажа срезы и потертости, любые другие повреждения полимерного покрытия и даже царапины.

Вам понадобится обрезать листы и на треугольных скатах, и на хребтах. Для этого разместите листы и соорудите называемый чертог. Для этого возьмите четыре доски и уложите их параллельно друг другу, в виде параллелепипеда. Крепление должно получиться шарнирным, не жестким. При этом расстояние между левой доской и внешней стороны правой должно быть равным рабочему расстоянию, а это 1 метр 10 сантиметров. Теперь чертог одной стороной приложите к хребту и начертите линию отреза:

Крепить лист металлочерепицы на крышу с четырьмя скатами нужно так:

• если нижние листы, то через волну;
• остальные листы – как можно ближе к ступеньке снизу;
• со стороны торцевой доски – в каждую волну.

В местах нахлеста листы закрепите между собой дополнительно короткими саморезами. Важно, чтобы вы при этом закрутили саморезы плотно, но не раздавили уплотнительную прокладку.

А теперь – подробный пошаговый мастер-класс укладки металлочерепицы на скаты с наклонными окнами:

Мы подготовили для вас еще один замечательный мастер-класс:

Будьте так же внимательны: между листами металлочерепицы в местах перехлеста возникает капиллярный эффект – вода во время дождя немного просачивается между плотно прижатыми листами.

Чтобы этого не возникло, на всех листах металлочерепицы нужно делать капиллярную канавку, которая обеспечит свободный сток воды под листом или же воды на внутренней поверхности листа из-за конденсата. Причем металлочерепицу укладывать на четырехскатную крышу можно как с двойной, так и с одинарной капиллярной канавой, с левой, или с правой стороны. Главное – потом капиллярную канавку накрыть следующим листом.

Профнастил: понятная простота

По схожему принципу, который мы только что рассмотрели в случае с металлочерепицей, происходит монтаж кровельного профнастила на четырехскатную крышу. Это тоже стальной лист, но прокатанный только в продольном направлении, выпускается оцинкованным или с полимерным покрытием. Укладывать его не сложно, но отходов будет неприятно много:

Чтобы сделать правильный расчет профильного современного кровельного покрытия, раскрой кровли лучше сделать в специальной компьютерной программе.

На крайний случай, если ваша четырехскатная крыша достаточно проста, тогда изобразите все необходимое на миллиметровой бумаге. Для этого расположите кровельные листы в плане ската крыши. Еще лучше – вызвать профессионального замерщика, чтобы он сделал все необходимые расчеты, а ваши затраты на его услуги окупятся, ведь не будет уже столько отходного материала, как самостоятельной работе.

Обрешетка под стандартный профнастил не обязательно должна быть сплошной, вполне подойдет и такая:

Скажем так: именно на четырехскатной крыше профлист смотрится хуже всего, и куда эстетичнее на простой двускатной. Но для небольших хозяйственных построек такой вариант вполне приемлем:

Композитная черепица: спрятанная сталь

Композитная черепица схожа по своей структуре с металлочерепицей, ведь здесь тоже используется в качестве основы металл, но только с минеральной посыпкой. Например, современные производители предлагают серую металлочерепицу с минеральной посыпкой, профиль и фактура которой напоминает деревянный гонт. Очень красиво!

А все потому, что композитная черепица имеет несколько слоев, но в ее основе обработанная сталь. Такая черепица, эффектно имитируя глиняную, обладает при этом малым весом, огнеупорна и при этом еще обеспечивает звукоизоляцию! А ведь этого так не хватает обычно металлочерепице. Ее легко резать и гнуть, воплощая в жизнь самые разнообразные архитектурные задумки для четырехскатной крыши.

Единственный недостаток такого покрытия – это, конечно же, цена. Зато полный набор всех необходимых элементов, который предлагает современный производитель, позволит без особого труда покрывать даже четырехскатную крышу сложной формы:

Итак, разберемся, как укладывать композитную черепицу на вальмовую крышу шаг за шагом:

• Шаг 1. Проведите контрольные замеры объекта. Разложите все детали стропильной системы в своем проекте.
• Шаг 2. Установите вальмовые стропила. Соедините все стропила.
• Шаг 3. Сведите плоскости скатов в ендове.
• Шаг 4. Вынесите крайние стропила, чтобы правильно устроить подшивку свесов открытым способом.
• Шаг 5. Выставьте рядовые стропила плоскости и закрепите боковые стропила.
• Шаг 6. Установите специальное леса для кровельных работ.
• Шаг 7. Произведите монтаж супердиффузной мембраны на карнизе.
• Шаг 8. Установите капельник, чтобы влага не попадала на вагонку.
• Шаг 9. Уложите супердиффузионную мембрану на ребрах с перехлестом.

А теперь подрежьте необходимое количество покрытия:

Монтаж композитной обрешетки на четырехскатной крыше производите в таких направлениях:

В этом мастер-классе хорошо видно, как закреплена мембрана и контробрешетка на ней:

Теперь переходим к первому ряду контробрешетки – это вентиляционный зазор. Устанавливать такую обрешетку нужно с шагом под композитную черепицу – это 36,5 сантиметров плюс-минус 2 мм. А теперь давайте рассмотрим, как монтировать композитную черепицу на вальмовую кровлю шаг за шагом:

• Шаг 1. Первым делом вам необходимо закрепить на обрешетку бруски 50 на 50 мм, вдоль конька на расстоянии 15-16 сантиметров от него, а если вы будете монтировать полукруглый коньковый элемент – тогда 12-13 см.
• Шаг 2. Теперь отметьте на листе линию сгиба и сделайте припуск на ней в 5 см.
• Шаг 3. Нанесите линию среза и делайте заготовку.
• Шаг 4. Теперь по линии сгиба загните край листа на 90 градусов при помощи специальных инструментов.
• Шаг 5. Перед монтажом в вальмовых скатах уложите уплотнители.

А устанавливать композитную черепицу на вальмовой хребет нужна по такой технологии:

• Шаг 1. Сначала вдоль всего хребта прямо на обрешетку нужно закрепить бруски 50 на 50 мм. Между ними должно быть расстояние 15-16 сантиметров для стандартного или 12-13 для полукруглого конькового элемента.
• Шаг 2. Для укладки черепицы на хребет вы можете использовать как цельные черепицы, так и обрезки. Если вы возьмете резанные листы, тогда замерьте расстояние от верха и низа целой панели до ближайшей волны, и прибавьте величину нахлеста панелей.
• Шаг 3. Теперь отметьте линию сгиба и добавьте еще 5 сантиметров на отбортовку, и нарисуйте линию среза. У вас должно получиться величина изгиба отбортовки такая, которая будет зависеть от профиля кровельного листа. Обычно это 5 сантиметров для рельефных профилей, или 7 сантиметров для необычных.
• Шаг 4. После этого отрежьте и согните панели вверх на 90 градусов.
• Шаг 5. Если же вы используете целый лист, отметьте размеры и уже в соответствии с ними проведите линии сгиба. Сделайте припуск 5 сантиметров это же нанесите линию среза.
• Шаг 6. По этой линии среза сделайте заготовку. А по линии сгиба, при помощи специального ручного инструмента, отогните край верх на 90 градусов – это тоже отбортовка.

Разобраться с этим вам поможет такая иллюстрация:

Фальцевая кровля: для ровных поверхностей

Придется повозиться также при обустройстве на вальмовой крыши фальцем. Такое покрытие нужно крепить прямо на объекте, картинами, и укладывать их ровными длинными скатами. В качестве изготовления такой кровли сегодня используется сталь, с добавлением цинка и других подобных ему материалов.

Еще в прошлом столетии такая кровля была популярна в городском строительстве, и многим уже приелась, откровенно говоря. Есть проблема также в том, что если использовать неокрашенное железо, уже через пару лет эксплуатации она превратится из серебристого и блестящего в пятнистый и серый, а медная кровля слишком дорогая. Зато такая кровля для вальмовой крыши окажется достаточно легкой, это всего 4-6 килограмм на квадратный метр, и упростит стропильную систему, которой уже нужно будет быть такой массивной.

А вот среди минусов отметим необходимость дополнительной звукоизоляции, так как при обустройстве жилой мансарды первый же дождь создаст просто невероятный грохот. А поэтому такую кровлю в обязательном порядке утепляют, и накрывают сам утеплитель супердиффузной мембраной. Также внимательно относятся к обустройству подкровельной вентиляции, ведь любое металлическое покрытие любит создавать конденсат.

Если вы любите докапываться до истины, посмотрите этот интересный видеоматериал по плюсам и минусам каждого покрытия:

В отличие от искусственной битумных материалов, крыша из черепицы пожаробезопасна, тогда когда современные битумные материалы загораются от небольшого огонька и порой даже искры.

На четырехскатной крыше больших параметров красивее смотрится крупноформатная черепица или металлочерепица с большими профиля. А вот меня на небольших скатах четырехскатной крыши эффектнее будет смотреться натуральная черепица мелкого формата, или же металлочерепица, но с минимальным размером модуля.

Натуральная керамическая черепица: 100 лет службы

Технология обработки глины пришла к нам из глубины веков, но сегодня ее существенно доработали производители кровельных покрытий. Поэтому кровельная черепица, которую предлагает современный рынок, отличается не только цветовой гаммой, но и физическими характеристиками. А они уже влияют на долговечность и надежность такой крыши.

Приятнее всего работать с вальмовой крышей, которую нужно покрыть керамической черепицей. Ведь здесь вы не только не теряете в количестве кровельного материала, но и легко подберете нужны элементы к форме конкретной крыши – производители об этом всегда заботятся. Обязательный ассортимент керамической черепицы сегодня включает в себя специальные кровельные клинья, которые очень облегчают укладку всего покрытия даже на высоте.

Вот какие расчеты вам будет нужно произвести, чтобы уложить натуральную черепицу на четырехскатную крышу:

Самое сложное – это произвести правильный монтаж черепицы на хребты четырехскатной крыши. Расчет высоты их установки должен производится по тому же принципу, что и расчет конька в общем. А сам процесс выглядит так:

• Шаг 1. Положите коньковую черепицу прямо на верхушку, и подрежьте вдоль линии хребта. Таких должно получиться не менее 2 штук с каждой стороны.
• Шаг 2. А теперь измерьте точное расстояние между верхней границей на стропильной ноге и внутренней поверхностью коньковой черепицы.
• Шаг 3. Теперь согните держатели хребта на нужной высоте так, чтобы расстояние до верхней грани от бруска таким же, как ранее замеряемым.
• Шаг 4. После этого установите держатели на накосную стропильную ногу и при необходимости нарастите подкрепление бруском 50 на 50 сантиметров.
• Шаг 5. Закрепите два крепления в конце и начале хребта. Натяните шнурку.
• Шаг 6. Установите промежуточные крепление конструкции при помощи оцинкованных гвоздей или саморезов с шагом 60 сантиметров.
• Шаг 7. После этого установите новый груз в держатель и закрепите.
• Шаг 8. Подрежьте черепицу и промойте после резки черепицы от пыли, чтобы она хорошо приклеилась.
• Шаг 9. Закрепите подрезанную черепицу к обрешетке антикоррозийными шурупами 4,5 на 50 миллиметров или же при помощи медной проволоки прямо к бруску. Для этой цели сегодня также используются специальные хомуты из нержавеющей стали.
• Шаг 10. Обеспечьте также гидроизоляцию и вентиляцию четырехскатной крыши при помощи aero-элементов.

Идеально, если вы используете для начала хребта специальную, называемую начальную хребтовую черепицу, которую нужно устанавливать с небольшим выпуском и закреплять оцинкованными шурупами через отверстие.

Цементно-песчаная черепица: для тишины во время дождя

Летом натуральная, но не имитированная, черепица защищает четырехскатную крышу от жары, а зимой сохраняет тепло. Еще лучше звукоизоляционные качества у цементно-песчаной черепицы, но такую время от времени приходится подкрашивать, в отличие от керамики.

По внешнему виду цементно-песчаная черепица практически не отличаются от керамической, и только профессионалы способны определить разницу на глаз. У черепицы такого способа изготовления гладкая поверхность, отличная прочность на изгиб и отменная морозостойкость. Хотя при этом цементно-песчаная черепица обладает почти теми же свойствами, что и керамика, но обходится дешевле. Да и срок его годности тоже превышает 100 лет.

Весь секрет в том, что цементно-песчаная черепица изготавливается из качественного песка, известняка и окиси такого элемента, как железо. Такая черепица хорошо приспособлена к осадочным деформациям четырехскатной кровли, замечательно переносит сильные ветра и температурные колебания.  А главный ее козырь в том, что такая кровля дышит! Влага под крышей быстро испаряется, и в таком чердаке или мансарде практически не бывает плесени и гнили – только приятный здоровый воздух.

Полимерпесчаная черепица: новое слово в строительстве

Новинка строительного рынка – это полимерно-песчаная черепица. Она достаточно быстро набирает популярность, как эстетически надежный кровельный материал.

Изготавливают ее из смеси песка, расплавленных полимеров и красителя. И достигают при этом уникальных свойств: песок ей придает механическую прочность и стойкость к воздействию среды в российских широтах, полимер связывает основные элементы и делает такую черепицу удивительно прочной на излом, а краситель придает насыщенный стойкий цвет.

Полимерпесчаная черепица настолько же долговечна, как и керамическая, также радует биологической и химической стойкостью. И даже с годами она не покрывается налетом. Еще еще в процессе изготовления такая черепица окрашивается во всей своей массе, а потому ее цветовая гамма радует глаз:

Вот вы и разобрались во всех сложностях! В любом случае, подбирая нужное кровельное покрытие, ставьте перед собой задачу сделать его подкровельного пространство последствия комфортным, обеспечить крыше здания долговечность и конфигурацию, которую продиктуют ваши эстетические и практические соображения.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

крышу дома режем сами

Оглавление

Узнать больше о Ондулине

Ондулин – вид кровельного материала, обладающий рядом ключевых преимуществ, которые явно отличают его от других. Внешне похож на еврошифер, но не содержит опасного для человека асбеста, а состоит из безвредных компонентов: целлюлозных панелей из прочного картона, пропитанных вязкой битумной массой, с добавлением твердеющих смол и минеральных компонентов .

Для достижения высоких эстетических свойств материала в связующее добавляют различные красители, что позволяет получить изделие с широкой цветовой гаммой.

Вы знаете? Ондулин – обивочный материал, применяемый при разной температуре воздуха: от -60 до +110 градусов. При этом на жаре он становится пластичным, а под воздействием мороза – ломким.

Ондулин характеризуется рядом преимуществ:

• высокая прочность покрытия и длительный срок службы;
• отличная устойчивость к влаге. Даже большое количество осадков не снижает его защитных функций;
• отличные тепло- и звукоизоляционные свойства;
• устойчивость к механическим повреждениям, большим поверхностным нагрузкам;
• возможность использования материала в любых климатических условиях, включая сильный ветер, снег, мороз, перепады температур;
• Устойчивость к биологическим повреждениям: грибковым заболеваниям, плесени, микроорганизмам;
• Стойкость к химическим веществам: газам, кислотам, щелочам и т. д.;
• Простота и легкость установки, с которой вы справитесь сами.

Также ондулин — экологически чистый и безвредный материал для человека и окружающей среды, он не выделяет токсинов и вредных химических веществ.

Видео: преимущества и недостатки кровельного покрытия из одулина

Расчет необходимого материала

Перед началом работ по защите кровли необходимо произвести расчет необходимого объема строительных материалов.

Для этого рассчитайте площадь выпускного основания:

• Если крыша строится в виде правильных геометрических фигур, то для расчетов достаточно воспользоваться формулой площади.
• Если скаты крыши имеют сложную конструкцию, то необходимо разобрать основу на определенное количество фигур правильной формы и по той же формуле произвести расчеты и суммировать результаты.

Важно! При расчетах также следует учитывать уклон скатов относительно земли. Например, если крыша прямоугольная, а угол ската 35 градусов, нужно длину ската умножить на его высоту и косинус 35 градусов, чтобы получить окончательный результат.

Исходя из размера одной ондулиновой плиты, а это примерно 1,9 м², можно рассчитать необходимый объем стройматериалов для отделки всей кровли.

Также не забывайте учитывать размер нахлеста:

• Максимальный нахлест достигается при покрытии ровной поверхности с уклоном до 10 градусов. В таких случаях нахлест по бокам составляет две волны шириной (19 см), а по длине – 30 см, уменьшая полезную площадь материала до 1,3 м²;
• При устройстве кровли с уклоном 10-15 градусов нахлест по бокам соответствует гофру листа (9,5 см), а по вертикали – 20 см. Размер ондулина в данном случае составляет 1,5 м². м;
• При покрытии кровли под углом более 25 градусов нахлест по бокам, как и в предыдущем варианте, составляет 1 волну по вертикали – 17 см. При таком монтаже площадь материала достигает 1,6 кв.м

Рекомендуем прочитать, как самому построить забор из сетки рабицы, габионов, плетеного деревянного забора и как построить опалубку для фундамента забора.

Определив площадь кровли, можно легко рассчитать количество листов, необходимых для полноценного монтажа.

Подготовка инструментов и материалов

Одним из основных преимуществ использования ондулина в качестве укрывного строительного материала является его легкость и простота монтажа. Вам не потребуется дорогостоящее оборудование или специальные инструменты для крепления листового металла. Вам будет полезно узнать, как построить туалет, подвал и крыльцо, а также как построить мангал, беседку из поликарбоната и дорожку из спилов деревьев.

Для формирования кровли из ондулина необходимо предварительно подготовить:

• непосредственно сам материал, который нужен для покрытия всей кровли, с небольшим запасом 5-10%;
• деревянный брус сечением 40х40 мм, который понадобится для создания обрешетки;
• Крепеж: гвозди из углеродистой стали с обрезиненной головкой, предназначенные для Ондулина;
• угол конька, расположенный у пересечения у скатов кровли;
• Фольга или мембраны для пропитки;
• вентиляционная труба и наполнитель карниза.

Вы знаете? Специалисты рекомендуют покупать материал с запасом. Размер должен быть в пределах 5% для простых конструкций и в пределах 10% для более сложных конфигураций.
Среди инструментов необходимо иметь:

• острую ножовку для резки листового металла;
• простой карандаш, линейка и рулетка для измерения;
• маленький молоток;
• Отвертка для крепежа.

Чтобы можно было легко добраться до любого угла крыши, необходимо также подготовить леса или лестницу.

Правила перевозки и хранения

Панели ондулин, необходимые для отделки кровли, можно легко перевезти на собственном автомобиле или воспользоваться транспортными услугами, арендовав небольшой пикап или газель. При транспортировке следите за тем, чтобы материал был надежно закреплен, так как перемещение металлических листов во время транспортировки не допускается.

Кузов автомобиля должен быть ровным и неповрежденным, днище рекомендуется обшить фанерой или плотным картоном. Поскольку вес стройматериала небольшой, разгрузочно-погрузочные работы можно проводить самостоятельно.

Сухое, чистое, невлажное помещение с ровным полом подходит для хранения материала. Место хранения должно находиться вдали от источников тепла, нельзя допускать попадания прямых солнечных лучей.

Ондулин укладывается на готовый паркет из досок или фанеры. Для защиты материала от пыли и грязи его покрывают пленкой ПВХ или брезентом. Своими руками можно также сделать перголу, водопад, цветник из колесных покрышек или камней, плетеный забор, фонтан, габионы, альпинарий, божью коровку, солнечную воскотопку, садовые качели.

очистка крыши

Перед началом кровельных работ необходимо проверить старое кровельное покрытие на пригодность и несущую способность больших площадей. Если покрытие подтекает, его лучше снять, если нет, то можно положить сверху.

Основание должно быть тщательно подготовлено и очищено. Следует с помощью обычных чистящих средств, например, веника с длинной ручкой убрать грязь, мусор с листьев и веток. Также необходимо устранить и выровнять дефекты покрытия, обработать его антикоррозийными и противогрибковыми средствами.

Установка деревянного короба

Для надежной фиксации Ондулина, обеспечения устойчивости будущего покрытия к деформациям, высоким поверхностным нагрузкам, защиты от негативного воздействия влаги и прямых солнечных лучей панели укладывают на специальную обрешетку.

Ящик своими руками можно сделать из бруса сечением 5х5 см. Технология строительства включает несколько этапов:

• монтаж продольной коробчатой ​​конструкции;
• Крепление бруса к старому брусу саморезами. Для этого фиксируются крайние элементы, на них натягивается леска и к ним крепятся дополнительные удилища;
• Установка горизонтальной обрешетки. Доски крепятся через установленные бруски, а места их пересечения скрепляются саморезами.

Для удобства монтажа можно использовать блоки с имеющейся маркировкой. Для формирования обрешетки при наличии полости в кровле создается продольная конструкция. В качестве материала отлично подойдет влагостойкая фанера.

Важно! Обрешетка должна быть очень качественной и надежной, ведь если в ней есть щели, то ондулин может провиснуть, впоследствии пропуская влагу.

Также при формировании обрешетки следует учитывать угол наклона:

• при угле наклона до 10 градусов конструкция выполняется из цельного куска фанеры или другого подобного материала , при этом нахлест составляет две волны в ширину, а в длину 30 см;
• при уклоне 10-15 градусов из брусков формируется короб с шагом 45 см, при этом нахлест по бокам составляет 1 волна, на последнем листе – 20 см;
• При угле более 15 градусов строится брусовая конструкция с шагом 60 см, нахлест по ширине соответствует волне по длине – 17 см.

Технология сборки листового металла

Несмотря на простоту укладки ондулина, следует тщательно соблюдать этапы и особенности кровельного процесса. Технология укладки материала осуществляется по следующему алгоритму:

1. Укладка мембран начинается с той стороны кровли, где она максимально спокойна. Материал устанавливается снизу. Для этого натяните прибитую к гвоздям леску так, чтобы нижняя часть крыши имела углубление в 5-8 см от стены.
2. Закрепляя первый лист, гвозди вбивают во второй вал, который находится в ряду от торца кровли. Остальные гвозди вбиваются валом в шахматном порядке. Такая последовательность забивания гвоздей не только позволяет прочно закрепить листы, но и придает кровле эстетичный вид.
3. Второй лист перекрывается волной. Следите за тем, чтобы материал ложился ровно по линиям разметки. Когда вы дойдете до торца крыши, нужно ножовкой или острой пилой отпилить лишнее в последнем листе.
4. Следующая строка смещена от первой. То есть первый лист второго ряда распиливается пополам и внахлест с первым на 10-15 см.

Видео: Монтаж панелей Одулин

После завершения монтажа ондулина следует приступить к креплению декоративных деталей.

Установка конька

На пересечении двух скатов необходимо установить конек с нахлестом не менее 12 см, помня, что этот элемент будет монтироваться на ранее установленные рамы обрешетки. Скейт можно купить в готовом виде или сделать самостоятельно.

Для этого нужно снять верхние листы через стык, аккуратно стянуть и закрепить гвоздями вверху с противоположной стороны. Специалисты рекомендуют выполнять такие работы в теплую погоду, когда ондулин мягкий и хорошо поддается растяжению.

Для предотвращения задувания зимой снега под конек и затекания влаги на крышу под нее укладывают самоклеющуюся гидроизоляционную пленку. Ту же ленту можно приклеить к местам, где листья свисают. Это позволяет проветривать чердак и защитить его от проникновения птиц, насекомых и т. д.

Видео: установка конька

крепеж для виндборда

Виндборд представляет собой деревянный или металлический профиль определенной конфигурации, основная задача которого закрыть торцевые отверстия для защиты их от ветра, снега, влаги и быстрого охлаждения чердак.
Вы знаете? Для крепления одной панели материала требуется около 20 гвоздей.
Ветровые доски устанавливаются с торцов кровли по гофру листового металла, где они должны быть выше обрешетки на 35-40 мм.

Установка переливного желоба

Завершающим этапом укладки кровельного материала является установка переливного желоба. Для установки рекомендуется выбрать комплект универсальных кронштейнов, которые крепятся к передней панели. Диаметр желоба и перелива зависит от площади ската. На одну трубу отводится не более 10 м/желоба.

Видео: монтаж водосточной системы

К передней панели крепятся элементы для крепления водостока. Крайний от водосточной трубы кронштейн устанавливается первым, ближний к трубе – вторым.

Далее между двумя скобами натягивается леска, по которой идут промежуточные скобы с шагом, указанным в инструкции. При монтаже дренажной системы капельницу следует подводить к центру желоба.

Важно! Установка элементов водосточной системы на ондулиновые панели не допускается.

Изучив правила и особенности укладки ондулина, можно убедиться, что выполнить кровельные работы своими руками не так уж и сложно. Главное, подойти к работе ответственно и подготовить все необходимые строительные материалы и инструменты.

Приложив немного усилий и времени, можно не только быстро создать красивое и надежное покрытие для новостройки, но и отреставрировать старые крыши, утратившие свою эстетичность.

Отзывы нетизенов

Дружище, если ты хочешь покрыть крышу битумно-пропитанным и окрашенным картоном, то можешь не искать обзоры Ондулина — это то, что ты ищешь. У него есть еще один жирный плюс – он сгорает так быстро, что стропила не успевают разгореться, они выгорают позже после обрешетки. Ну и последний плюс, если сравнивать ондулин или металлочерепицу – краска облезает за три года, и обычно через 3-5 лет счастливые обладатели ондулиновых крыш меняют ондулин на металлочерепицу. Я рассказал вам самое главное об ондулине, а в остальном это очень даже не плохой материал.

кремень

Первый плюс понравится строителям. Видон ондулина конечно не очень, но дождь по крыше не барабанит

крокодил 31

Дача покрыта коричневым ондулином — 5 лет полет нормальный. У соседки дача под красным ондулином, хотя ей всего 3 года, но она тоже пока не жалуется. Фото, извините, не буду загружать, т.к. Я не хочу, чтобы кто-то присосался к архитектурному проекту моей дачи. Всем удачных выборов!

Бижу

как покрыть крышу ондулином как покрыть крышу ондулином своими руками

Чем покрыть крышу металлочерепицей, Профнастил, Ондулин, Шифер | Кровельные материалы

Вопрос чем покрыть крышу волнует многих владельцев частных домов, ведь это очень важный элемент здания, который защищает нас от непогоды. Какой бы кровельный материал вы ни выбрали, о тонкостях технологии и укладки нужно знать. Об этом и пойдет речь в этой статье.

Чем покрыть крышу металлочерепицей?

Металл – это пластины из закаленной стали, на которые нанесено полимерное покрытие и рисунок, имитирующий настоящую черепицу. Утверждалось, что металл сильно шумит во время ветра и дождя, на самом деле такое явление возникает из-за некачественного или неправильного монтажа. Металл – гибкий, пластичный материал, поэтому им можно покрыть даже крышу сложной формы. Существует множество вариаций цветов и форм материала, и нужное количество можно определить после тщательного измерения уклонов крыши. Например, если ширина стандартного кровельного листа – 1,1 м, а длина карниза 11,3 м, то необходимо количество листов: 190,27 (11,3:1,1).

Укладывают на металлическую обрешетку так, чтобы от края выступало 3,5-4 см, но не более, иначе тяжесть листа приведет к деформации ската. Перед тем, как покрыть крышу металлочерепицей, вам потребуются инструменты – электродрель, пила, ножницы по металлу, ножовка, крепеж. Нельзя резать листы абразивными дисками, так как они могут повредить защитное покрытие, и вы лишаетесь гарантии производителя, лучше используйте ножницы по металлу.

Стропильная система должна быть прочной, по нормам она должна выдерживать нагрузку 200 кг на 1 кв.м. Справа от стропил металлическую кровлю не устанавливайте – только обрешетку из металлических листов или деревянных досок. Начинайте монтаж с конца, если крыша двускатная, если шатрового типа, металл крепится к самой высокой точке. Уложите листы так, чтобы новые створки закрывали предыдущие и закреплялись к коньку крыши с помощью шурупов и болтов. Там, где делается перекрытие, металлическую кровлю лучше всего монтировать на каждую волну по схеме 2 креста. Обратите внимание, чтобы обрешетка и стропила были перекошены – иначе рискуете испортить весь вид конструкции. Доски обрешетки перед укладкой металлочерепицы обрабатывают антисептиком.

Там, где скаты примыкают друг к другу, закрепите ендову кровли, нижняя часть которой должна перекрывать карнизную планку, а верхняя – поверх волновых плит. Переливная система крепится на специальные крюки непосредственно к обрешетке, а не к черепице. Также не стоит забывать о молниезащите крыши.

Чем покрыть крышу профнастилом?

Гофра – листовая сталь или оцинкованная сталь с полимерным покрытием. Существует профиль разной высоты и конфигурации, поэтому его следует выбирать с учетом особенностей вашей кровли.

Все начинается с замеров крыши, чтобы определить необходимое количество материала. Также стоит учитывать угол лучей. Если он не более 14 градусов, листы укладываются внахлест на 20 сантиметров. Если угол наклона крыши 15-30 градусов, нахлест будет немного – 15 см, при уклоне около 30 градусов нахлест уменьшается до 10 см. Если угол ската менее 12 градусов, для герметизации стыков нужно использовать силикон.

Также на тип обрешетки влияет угол наклона крыши. Для сортов профнастила С20 делается сплошной каркас, для С35 с шагом 30-50 см, для С44 шаг обрешетки может быть более 50 см. Если просто поменять старую обложку на новую, обрешетку можно не переделывать заново. Профнастил немного весит и не увеличит нагрузку на вашу крышу. В качестве крепежа для профнастила используются кровельные саморезы – на их конце есть немного, а под шляпкой неопреновые накладки. Они могут быть разных цветов, и вы без труда подберете подходящий вариант для своего профнастила. Шурупы крепятся к нижней части волны. Конек крыши крепится с помощью более длинных шурупов – 8 см, остальная часть крыши крепится на 4-5 см. Вырезы на материале для прохода, пазы и другие конструкции кровельного покрытия выполняются с помощью ножниц или острого пильного диска. Стальная шерсть удаляется мягкой щеткой. Террасную доску нельзя резать болгаркой. Когда на пластинах образовались царапины, их можно покрасить лаком или отремонтировать краской. Края плит с кровли и кровли покрыты красками, не желательно использовать аэрозольную форму краски.

Работать со стальной кровлей следует в перчатках, защитной одежде, при резке листов обязательно надевать специальные очки. Помните, что настил может быть скользким, поэтому, если вы путешествуете по крыше, используйте обувь с мягкой подошвой и страховочный трос. На настил нужно наступать в полых волнах обрешетки, иначе вы рискуете погнуть материал. Если вы беспокоитесь о том, что крыша будет легко скользить под снегом и дождем, можно сразу установить и специальные снегодержатели. Дренажная конструкция монтируется на обрешетку с помощью специальных крюков, после чего крыша покрывается профнастилом.

Чем покрыть крышу ондулином?

Ондулин – разновидность еврошифера, в основе которого лежит переработанная целлюлоза или стекловолокно, пропитанное битумным составом. На рынках представлен широкий выбор фактур и расцветок Ондулина. Этот материал достаточно легкий – вес листа менее 5,5 кг, стандартные размеры – 0,95 на 2 м, кроме того, он надежный и бесшумный, его можно положить даже на старую крышу.

При установке Ондулина обратите внимание на нахлесты и обрешетку. Если угол крыши не превышает 10 градусов, обрешетка должна быть сплошной, а внахлест – до 30 см. Если крыша наклонена на 10-15 градусов, обрешетку можно эвакуировать на 45 см, делается внахлест на одну волну (20 см). При уклоне около 15 градусов шаг обрешетки не должен превышать 61 см, нахлест 17 см.

Брусья обрешетки укладываются к стропилам, листы ондулина вырезаются ножовкой или сабельной электропилой, предварительно смазанные масляной краской. Укладку листов начинают снизу вверх, листы монтируют по концам каждой волны, по краям боковых и торцевых нахлестов. Для более точного крепления можно натянуть вдоль оси деревянной рейки специальный трос. Энды делают с помощью специальных коньковых элементов, которые начинают монтировать с подветренной стороны, вбивая в каждую волну еврошифер гвозди или шурупы. Ребра выполнены с использованием фронтона крыши или конькового элемента. Если вы устраиваете ондулиновые форточки и дымоходы, то места их стыков с кровлей желательно обработать герметиком. Обрешетка может быть не только деревянной, но и металлической, тогда в качестве крепления используются саморезы. Для гидроизоляции кровли с надстройками понадобится специальный скотч.

Обратите внимание, что ондулин можно устанавливать только при нулевой температуре. При монтаже можно только наступать на гребень волны, натягивать полотно нельзя. Чтобы закрепить лист нужно использовать 20 гвоздей.

Чем покрыть крышу из шифера?

Шифер по-прежнему популярен среди домовладельцев. Он недорогой, прочный и более доступный, чем металл или профнастил. В первую очередь необходимо измерить крышу, чтобы определить, сколько листов шифера вам понадобится. В большинстве случаев этот материал применялся для крыш, скат которых не менее 20 градусов. Листы шифера крепятся к обрешетке с шагом 60-80 см.

Прежде чем приступить к определению направления ветра, начинать следует с рампы, которая находится с подветренной стороны. Листы шифера крепятся специальными гвоздями с литой шляпкой и резиновыми прокладками, обеспечивающими хорошее уплотнение. Нельзя пробивать в шифере отверстия для креплений, такие действия ослабляют плиту. Используйте сверло диаметром 6 мм и шаблон, чтобы сверлить от проскальзывания. Гвозди вбиваются в каждую волну первого ряда, в последующих рядах крепеж присутствует в каждой второй волне. Продольный нахлест должен быть не менее одной волны, поперечный – до 15 см. Для конька двускатной крыши используют специальные угловые элементы, которые крепятся теми же гвоздями.

Когда монтаж завершен, самое время позаботиться о целостности стыков, и можно использовать силиконовый герметик или жгут мастики. И, наконец, живопись. Согласитесь, серый сланец выглядит скучно и однообразно, с помощью акриловой краски можно оживить свой дом и защитить его от непогоды, ведь после покраски на шифере остается дополнительный защитный слой. Кроме того, краска защитит шифер от разрастания лишайников и мхов, повысит морозостойкость.

См. также:

Устройство плоской и скатной крыши

Ремонт кровли — хорошие кровельные материалы обеспечат надежную крышу над головой

Обзор типов кровельных материалов

CI SfB (4-) Nn2 Листы ONDULINE Classic · файл в формате PDF ONDULINE ® Листы Classic ® CI SfB (4-) Nn2 Привлекательная прочная и легкая кровельная система из профнастила Проектирование и монтаж

• ONDULINE® Классические простыни® КИ СфБ (4-) Кн2

  Привлекательный, прочный, легкий кровельная система из профнастила

  Руководство по проектированию и установке Дополнительная брошюра к Ондулину обучающий фильм доступен онлайнBBA BRITISHBOARD OFAGREMENT

  СЕРТИФИКАТ №. 87/1823

  ООО «Кровельный МегаСтор», г. Банбери, Оксфордшир, OX16 4RZ

  Телефон: 01295 565565 Электронная почта: [email protected]

• Руководство по креплению Ондулина:

  Содержимое: 01 Введение

  Спецификация листа ондулина Определение верхней поверхности листа

  02 Конструкция крыши Конструкция крыши Типы крыш и терминология Рекомендуемый набор инструментов

  03 Строительство крыш Варианты поддержки крыши Поддержка листа Лист внахлест Крепления к листу Покрытие листа

  04 Подготовка Установка крыши Крепление прогонов или настила Изоляция и подложки

  05 Крепежные навыки Разметка листов Резка ручной пилой Резка электропилой Резка жестяными ножницами Резка листа по длине

  06 Типы крепления ондулина Гвозди с пластиковыми шляпками Гвозди/шурупы Safetop Универсальное крепление шурупов

  07 Крепежные листы Боковые и торцевые нахлесты листа Концевые нахлесты гофры Боковой нахлест гофры Выбор листа Листы, уложенные в разорванной связке

  08 Детали крепления: Деталь карниза. Деталь карниза / грани Карнизный лоток вариант Вентиляционная гребенка Наполнитель гофра

  09 Деталь грани Пригвожденная грань Притертая грань Куски грани ондулина

  10 Двухскатная коньковая крыша Расположение конькового прогона Крепление конька ондулина Вариант с обрезанными гребнями внахлест Наконечник хребта

  11 Коньковая односкатная крыша Использование грани ондулина Абатмент края конька Использование конька Ондулин

  12 Дождевой экран для облицовки стен Варианты облицовки

  13 Деталь долины Опорная конструкция долины / облицовка Маркировочный лист в ендову Резка и позиционирование листа Седло долины

  14 Деталь бедра Структура поддержки бедер Подгонка простыни к бедру Прикладывание коньковых деталей к бедрам Абатмент тазобедренного сустава Обрезка бедер

  15 Мансардное окно из ондулина Крепление мансардного окна

  16 Вентиляторы крышные Ондулин Крепление крышных вентиляторов

  17 Опоры торцевой стены Фиксация примыкания к торцевой стене Крышка мигает

  18 Боковой упор Фиксация примыкания к торцевой стене Крышка мигает

  19 Применение на изогнутой крыше Структура поддержки Крепление листов к изгибу Нахлест на криволинейную крышу

  20 Ондулин Пластмассы Выбор листа Деталь карниза Крепления листов

  21 Общие замечания по конструкции Замечания по дизайну ондулина

  22 Система покрытия крыши Теплые крыши Холодные крыши Система подкладки под плитку Ondutile

  23 Общие указания по конструкции Ондулин

  В этом руководстве содержится исчерпывающее руководство по проектированию и установке. Вы можете выбрать и щелкнуть конкретную информацию, которая вам требуется, из индексируйте ниже или просмотрите это руководство и обучающее видео полностью.

  ООО «Кровельный МегаСтор», г. Банбери, Оксфордшир, OX16 4RZ

  Телефон: 01295 565565 Электронная почта: [email protected]

• Ондулайн® Классик

  Зеленый Коричневый

  Красный

  Черный

  • Размер листа: 2000 x 0,950 м • Размер гофра: 95 х 38 мм • Толщина: 3 мм (номинальная) • Малый вес: 6,4 кг на лист (номинал) • Сертификация продукции BBA • Легко обрабатывать, резать, формировать и фиксировать • 15-летняя гарантия на защиту от атмосферных воздействий.

  к условиям • Отличные свойства сохранения цвета • Выдерживает скорость ветра до

  120 миль/ч (192 км/ч). • Легкий, всего 6,4 кг на лист • Высокая тепло- и звукоизоляция • Не ржавеет и не содержит асбеста. • ИСО 9001:2008 Стандарт управления качеством • ISO 14001: 2004 Экологический менеджмент

  Закрепите листы ондулина правильной стороной вверх, нижняя сторона легко идентифицируется по ее шероховатой ямочке отделка поверхности, в то время как верхняя часть листа имеет более гладкая текстурированная отделка Предупреждение. Убедитесь, что ваша простыня и принадлежности оригинальные изделия Onduline. Невыполнение этого требования может привести в более низком качестве исполнения кровли и сделать недействительным Гарантия на кровельную систему Ондулин. Верхняя поверхность листа Нижняя поверхность листа

  Лист классический ондулин спецификация (номинал)

  Идентификация верхней поверхности листа

  Onduline Group – крупнейший в мире производитель кровельных изделий из битумного профнастила, продажа в более чем 120 стран мира.

  гофрированный битумный лист кровельная и облицовочная система

  Традиция качества

  ООО «Кровельный МегаСтор», г. Банбери, Оксфордшир, OX16 4RZ

  Телефон: 01295 565565 Электронная почта: [email protected]

• Действительно стоит потратить время на то, чтобы сначала проверьте свою крышу и тщательно изложите дизайн опорной конструкции на вашем проект. Это сохранит ваше время и деньги! Новый строительный проект: Просто следуйте информации в этой брошюре, чтобы создать надежная крыша с низким уровнем обслуживания. Существующие крыши: Изучите конструкцию своей крыши, так как это позволит вам решить, требует ли он обслуживания, модернизации или укрепление перед креплением листов ондулина. Обратите внимание на конструкцию крыши, обычно построенную с помощью прогонов или дощатого настила крыши, уложенного на деревянный портал или стропильная стропильная конструкция крыши.

  Предупреждение: Убедитесь, что существующие прогоны закреплены на центры, подходящие для крепления листов ондулина; в качестве многие существующие крыши не обеспечивают достаточную поддержку порт и неспособность увеличить опорную конструкцию может привести к деформации листа и значительному сокращение срока службы крыш.

  Обычные стропильные крыши: Конструкция крыши основана на треугольных рамах, которые могут быть в виде традиционных каркасных конструкций или построены из стропильных каркасов крыши.

  Портальные каркасные конструкции крыши: В деревянных каркасных конструкциях часто используют портальную раму конструкция, поддерживающая прогоны, к которым укладывается кровельный материал.

  Крыша с портальным каркасом строительство поддерживающие прогоны:

  Стропильная или стропильная крыша строительство:

  Фиксатор торцевой стенки:

  Хребет: Бедро: Боковая стенка

  абатмент: край:

  Баржа доска:

  Долина:

  Прогоны/рейки: Настил крыши:

  Карнизы:

  Приборная панель:

  Двухскатная крыша:

  Односкатная крыша:

  Шатровая крыша:

  1 2 3

  4

  5 6

  7

  8 9

  1011

  Молоток: Ножницы по металлу:

  Рулетка: Нож кровельщика:

  Ручная пила с курсовым лезвием:

  Электрическая дисковая или профессиональная пила:

  Линейка:

  Защитные очки: Защитные перчатки:

  Защитная каска: Распылительное смазочное масло:

  2 3 4 5 6

  8 9 10 11

  1 7

  Каркас крыши и конструкция:

  Конструкция крыши: Конструкция крыши Типы крыш и терминология

  Рекомендуемый набор инструментов

  ООО «Кровельный МегаСтор», г. Банбери, Оксфордшир, OX16 4RZ

  Телефон: 01295 565565 Электронная почта: [email protected]

• Поддержка листов

  15° или более от 10 до 15° от 10 до 5°

  б: в: а:

  Прогоны должны быть закреплены на максимальное расстояние между центрами 45 см. На карнизе оставить 50 см. свес листа при позиционировании первый прогон от карниза.

  Полностью несущая палубная крыша должны быть заложены. На карнизе оставить 50 см. свес листа при позиционировании первый прогон от карниза.

  Настил крыши 61 см

  Прогоны должны быть закреплены на максимальный центр 61 см. На карнизе оставить 50 см. свес листа при позиционировании первый прогон от карниза.

  45см

  Шаг 3:

  Шаг 2:

  Шаг 1: 1

  2

  3

  Сначала измерьте уклон вашей крыши. Для этого просто используйте транспортир или инклинометр или, как вариант, рассчитать уклон крыши, используя уклон крыши градиент. Выберите один из трех вариантов крепления, указанных ниже, который соответствует уклону. вашей крыши: a: b: или c:

  Затем просто следуйте инструкциям по установке, описанным ниже. вариант крепления; a: b: или c: Они подробно описывают необходимую поддержку ниже листы, торцы гофра и боковые нахлесты и, наконец, крепления листов.

  Спецификация опор и креплений для крыши

  Ондулин Крепление листов ондулина — это простой процесс, просто следуйте простой инструкции. инструкции из трех шагов, изложенные в таблицах ниже:

  Введение

  ООО «Кровельный МегаСтор», г. Банбери, Оксфордшир, OX16 4RZ

  Телефон: 01295 565565 Электронная почта: [email protected]

• Покрытие листа

  Крепления для листов

  15° или больше от 10 до 15° от 10 до 5° б: в: а:

  Прибейте все гофры вдоль карнизы по обе стороны от вертикальные круги и все остальные гофра на промежуточном прогоны со смещенным узором.

  Прибейте все гофры вдоль карнизы по обе стороны от вертикальные круги и все остальные гофра на промежуточном прогоны со смещенным узором.

  Прибейте все гофры вдоль карнизы по обе стороны от вертикальные круги и все остальные гофра на промежуточном прогоны со смещенным узором.

  Уложите листы с помощью: 20см край листа внахлест

  Боковой нахлест с одинарным гофром

  Укладка листов с помощью: 30 см лист внахлест Боковой нахлест с двойным гофрированием

  Укладка листов с помощью: Конец листа 17 см внахлест

  Боковой нахлест с одинарным гофром

  1 Гофр боковой круг

  2 Гофр боковой круг

  Торец листа внахлест 17 см

  1 Гофр боковой круг

  Размер листа: 2000 х 0,950 м Гофра: 95 х 38 мм Креплений на лист: 20

  Покрытие листа: 1,56 м2 Длина листового покрытия: 1830 м Конец листа 17 см внахлест Ширина листового покрытия:

Монтаж ондулина на двускатную крышу. Как покрыть крышу ондулином своими руками

Укладка ондулина – один из самых распространенных способов оформления кровли.

Это связано с тем, что ондулин сочетает в себе самые привлекательные качества кровли – дешевизну, простоту монтажа и благородный внешний вид.

Применение ондулина – универсальный вариант как для загородных частных домов, так и для малоэтажных жилых и нежилых зданий.

Чтобы правильно подойти к выбору материала и его монтажу, предлагается изучить полезную информацию в статье.

Что такое ондулин?

Ондулин (еврошифер) — легкий и прочный кровельный материал, изготовленный из целлюлозной массы, битума, твердеющих смол и различных наполнителей.

Целлюлоза и битум перед производством проходят глубокую очистку. Еврошифер был изобретен во Франции всего полвека назад.

Ондулин предлагается в виде профнастила с высокой степенью защиты от воздействия неблагоприятных природных факторов.

Материал легче обычного шифера, поэтому укладывать его намного проще и быстрее. Способ производства и состав ондулина напрямую влияют на свойства кровельного материала.

Преимущества использования ондулина:

• низкая стоимость за счет способа производства и доступности материалов изготовления;
легкость
• , благодаря которой не требуется проектировать армированную стропильную систему перед укладкой ондулина;
• легкий уход и чистка — можно поливать из шланга или ждать сильного дождя;
материал
• не вступает в химическую реакцию с большим количеством кислоты, щелочи и нефтехимических раздражителей;
• исключено образование плесени и грибка;
• экологически чистый и безопасный материал благодаря своему составу;
• устойчив к атмосферным осадкам;
9срок службы 0022 составит 15 – 20 лет; Монтаж ондулина
• можно проводить на старое кровельное покрытие, сэкономив при этом на демонтаже.

Стоит упомянуть о недостатках материала, чтобы обеспечить объективность выбора кровельного покрытия:

• со временем ондулин выгорает под солнцем, что негативно скажется на общем виде Дома;
• гарантия на гидрофобность распространяется только в течение срока, указанного производителем;
• при покупке большого количества материала возможно несоответствие цвета, на листах могут появиться пятна битума;
• нельзя ходить по крыше с ондулиновым покрытием, так как обязательно останутся вмятины и повреждения. Потребуется осторожность при транспортировке, подъеме и установке;
• существует только в 4 цветовых вариантах: зеленый, коричневый, черный и красный;
• при намокании материал плохо держит форму, поэтому обрешетка должна быть ровной и в одной плоскости.

Все плюсы и минусы материала говорят о том, что его выбор в качестве кровельного покрытия должен быть тщательно продуман.

Особенности устройства крыши

Перед креплением ондулина необходимо ознакомиться с рекомендуемым составом кровельного пирога, который подходит для данного вида покрытия.

Благодаря легкости материала, использованного при возведении стропильной конструкции, можно обойтись без усиливающих элементов.

Покрытие будет состоять из следующих частей:

• стропильная система любой сложности;
изоляция
• ;
пароизоляция
• ;
гидроизоляция
• ;
• контррешетка;
ящик
• .

Обрешетка крепится к стропильным ногам из натурального бруса, сечение которых и шаг установки рассчитываются в соответствии с регионом проживания.

Перед монтажом ондулинового покрытия укладывается теплоизоляционный слой, рассчитанный в соответствии с нормами региона проживания.

В качестве утеплителя обычно используют стекловату, базальтовую вату или пенополистирол. Теплоизолятор укладывается в блоки между стропильными ногами.

Пошаговая инструкция укладки кровельного пирога предполагает использование пароизоляционного слоя, который защитит теплоизоляционный слой снизу от проникновения влаги и пара.

Для защиты стропильной системы, обрешетки и теплоизоляционного слоя от возникновения конденсата наносится гидроизоляционный слой.

Гидроизоляционный материал крепится к стропильным ногам сверху строительным степлером.

Перед монтажом кровельного покрытия на гидроизоляционный слой вдоль стропильных ног укладывают деревянные планки для создания небольшого пространства, в котором будет циркулировать воздух.

Ондулин укладывается на обрешетку из ровных досок, уложенных в одной плоскости с шагом 45 – 60 сантиметров. Продольная обрешетка крепится к контробрешетке.

Короткое расстояние между рейками связано с тенденцией материала деформироваться при намокании, что требует хорошей поддержки.

Сам рубероид крепится к обрешетке специальными гвоздями, цвет шляпок которых подбирается под цвет листов. Технология укладки ондулина предполагает наличие нахлеста листов 15 – 20 сантиметров.

Перед укладкой кровельного пирога деревянный каркас в обязательном порядке обрабатывается антисептическими и огнеупорными растворами.

Монтаж ондулинового покрытия

Монтаж кровельного покрытия включает в себя подготовку к монтажу и сам монтаж.

Укладка ондулина своими руками выполняется при определенной температуре.

Лучшим температурным режимом считается диапазон от 0 до 30 градусов Цельсия: если материал монтировать на морозе, ондулин станет хрупким и крошится от механического воздействия, а если монтаж производить при очень высоких температурах, то вполне вероятно, что листы деформировались от нагрева.

При укладке материала при температурах, близких к максимально допустимым, необходимо соблюдать первоначальную форму еврошифера.

Если при монтаже ондулин растянется, то при наступлении морозов он уменьшится в размерах за счет физических свойств. Такой процесс приведет к повреждению кровли.

При монтаже покрытия потребуется раскрой материала. Делается это ручной пилой, заранее смазанной маслом, или болгаркой, что потребует дополнительных усилий и осторожности.

Перед монтажными работами необходимо заранее подготовить специальные крепежные гвозди. На каждый лист используется около 20 гвоздей: половина из них крепится к нижней части листа, ¼ идет к средней части, оставшаяся четверть к верхней части.

Шаг обрешетки зависит от уклона ската, на который нужно положить ондулин. Откосы до 10 градусов оборудуют сплошной обрешеткой из фанеры или досок.

При уклоне 10 – 15 градусов обрешетку укладывают с шагом 45 сантиметров. Если угол наклона выше 15 градусов, то шаг увеличивается до 60 сантиметров.

Процесс монтажа

Работа начинается на земле, разрезая листы материала до необходимых размеров. После этого, соблюдая правила укладки ондулина и меры предосторожности, листы накладываются на обрешетку по направлению снизу вверх с подветренной стороны крыши.

Исходный лист выравнивается строго по линиям карниза и конца откоса. Ондулин не должен выступать за карниз более чем на пять сантиметров.

Расположение листов в шахматном порядке предполагает горизонтальные и вертикальные нахлесты между листами. При этом обязательно постоянно проверяйте уровень укладки листов.

При выполнении перекрытий необходимо соблюдать следующие требования:

• при угле наклона ската, величина которого не выше 10 градусов, нахлест по вертикали не более двух «волн» листа, по горизонтали не менее 20 сантиметров;
• при угле ската 10 – 15 градусов уровень нахлеста уменьшается до одной «волны» по вертикали и 17 сантиметров в горизонтальной плоскости;
• одна «волна» перекрытия в вертикальной плоскости сохраняется при уклоне более 15 градусов. Горизонтальный нахлест уменьшен до 15 сантиметров.

Крепеж должен быть установлен строго по инструкции к материалу. В нижний гребень «волны» по разметке забиваются специальные гвозди с защитными шляпками.

Соблюдая определенную последовательность, как правильно класть ондулин, на завершающем этапе не обойтись без установки дополнительных декоративно-защитных элементов.

Для установки ондулиновой ендовы потребуется дополнительная обрешетка. Долина устанавливается под листы рубероида.

Крепление коньковой отделки начинается с подветренной стороны, нахлест листов не менее 13 сантиметров.

Гвозди крепятся к каждой нижней «волне» листа в заранее установленных дополнительных рейках обрешетки.

Оформление торцевого стыка кровли со стеной выполняется ендовой, которая тщательно герметизируется силиконом.

Для грамотного оформления сторон свесов используются фронтонные или коньковые детали для ондулина.

Выбирая ондулин в качестве кровельного покрытия, можно сделать вывод, что это дешевый и надежный материал, но на определенный период времени.

Кладку можно выполнить как самостоятельно, на свой вкус, так и доверив эту задачу специалистам.

При правильном монтаже вы можете быть уверены в комфорте и тепле, которые обеспечит новая кровля.

Сегодня существует множество видов кровельных материалов. Однако не все материалы соответствуют поставленным требованиям и имеют высокие показатели качества. Еврошифер завоевал популярность на строительном рынке за считанные годы не просто так, но, так или иначе, его популярность несколько ухудшилась из-за появления серьезной конкуренции. Тем не менее укладку ондулина можно производить поверх старого покрытия без его демонтажа, а это дорогого стоит.

Положительные и отрицательные стороны ондулина

Прежде чем говорить о том, как класть ондулин, нужно разобраться в свойствах этого материала.

Еврошифер

используется исключительно в частном строительстве. Этот материал представляет собой волнистый лист, по внешнему виду напоминающий обычный асбошифер. В состав листа входит натуральная целлюлоза, модифицированный битум и другие компоненты, повышающие гидроизоляционные качества изделия.

Преимущества ондулина.

• Хорошая гидроизоляция. Это свойство достигается сочетанием правильных компонентов, входящих в состав продукта. Натуральные целлюлозные волокна уложены таким образом, что через них не может пройти вода, не говоря уже об основном изоляционном компоненте в лице битума. Ондулин выдерживает большое количество влаги и при этом не меняет своих геометрических параметров, хотя подделок на строительном рынке хватает.
• Хорошая устойчивость к перепадам температур. Уложенные листы еврошифера не боятся жары и холода. При создании качественного основания они никак не деформируются.
• Устойчивость к химической и биологической активности. Специальные добавки защищают материал почти на 100%. На кровле из еврошифера вы никогда не заметите ни плесени, ни грибков. Что касается щелочей, масел и кислот, то поверхность просто не вступает с ними ни в какие реакции.
• Самым большим преимуществом данного товара можно считать малый вес . Благодаря этому монтажные работы можно проводить самостоятельно, без напарников. Кроме того, допускается класть ондулин на крышу поверх старого покрытия, без его демонтажа. Эта особенность позволит значительно сократить расходы на обновление кровельного покрытия. Стоит отметить, что перед такой процедурой стоит пересчитать максимальную нагрузку на крышу, так как для крепления листов необходимо будет сбить основание.

Минусы еврошифера.

• Работы по укладке битумных материалов на поверхность кровли строго ограничены погодой . Как известно, материал содержит большое количество битума. Взаимодействуя с низкой температурой, лист становится очень хрупким и может легко сломаться при малейшей деформации. Что касается тепла, то битум начинает проявлять излишнюю эластичность и может даже растекаться по обрешетке.

• Вторым существенным недостатком является быстрая потеря цветового контраста . Поверхность листа не имеет какого-либо защитного слоя, который мог бы уменьшить действие солнечных лучей, поэтому через небольшой промежуток времени начнется потеря цвета. Для одних жильцов это может стать серьезной проблемой, а другие просто не обращают на это внимания.
• Шероховатая поверхность не позволит осадкам в зимнее время года отводиться естественным путем, поэтому необходимо создавать кровельные системы с максимально возможным уклоном.
• Высокая степень возгорания. Согласно этому пункту такое покрытие нельзя укладывать на кровли общественных зданий, из-за чего материал можно встретить только в частном строительстве.

Стоит отметить, что ондулиновая кровля относится к мягкой кровле и для укладки подходит сплошная обрешетка. Но за счет того, что лист имеет хорошую жесткость, его все же можно прикрепить к разряженному основанию, но с минимальным шагом.

Нюансы установки

При любых кровельных работах Есть определенные нюансы. Одни материалы лучше не складывать вместе с другими, либо для создания ящика можно использовать только доски. Сейчас мы обсудим все эти моменты подробнее, и вы поймете, как правильно класть ондулин на крышу.

Укладка ондулина на крышу должна осуществляться по некоторой технологии, но при этом есть нюансы, которые нельзя не учитывать, особенно вопрос «как монтировать ондулин на крышу?»

Для проведения монтажных работ необходимо выбрать подходящие погодные условия. Вы уже знаете, что при низких температурах листы еврошифера начинают крошиться, а при сильной жаре просто плавятся. Оптимальное значение термометра должно быть в пределах от плюс 10 до плюс 25, только тогда можно укладывать покрытие без деформаций конструкции.

Кроме того, этот материал нельзя укладывать под дождем. Если строительство ведется с нуля, то закрывать мокрый кровельный пирог, это все равно, что использовать кирпичи в качестве фундамента для тяжелого дома. При дожде все пиломатериалы промокнут и с них уйдет часть защитных пропиток, кроме того, влага надолго останется на чердаке, так как покрытие не позволит ей выйти наружу.

При монтаже листов не пытайтесь их растягивать. Подобные действия часто совершают недобросовестные наемные кровельщики. Полотно листа стараются максимально растянуть, чтобы увеличить его рабочую площадь, конечно, делать это при малых объемах нет смысла, но когда площадь выходит за пределы 200 квадратов, то есть чем поживиться из.

Растягивая листы, работники могут быстрее выполнить работу и при этом сэкономить пару листов, которые благополучно уйдут с ними в конце рабочего дня. Одураченный таким образом хозяин ждет дорогостоящий ремонт по замене кровельного листа следующей весной, так как все уложенные листы при минусовой температуре трескаются.

Если в процессе укладки возникла необходимость разделить материал на какие-то части, то лучше всего это сделать обычной ножовкой. Для скорости работы и легкости резки его лезвие смазывается маслом. При обращении с электроинструментом будьте осторожны, материал легко воспламеняется и поддерживает горение в течение длительного времени.

Перед укладкой ондулина на крышу придется обзавестись специальными креплениями. Они могут идти в комплекте с листами еврошифера или их придется приобретать отдельно. Крепление ондулина на крышу осуществляется с помощью специальных шурупов или гвоздей. Расход крепежа на лист около 20 штук. Лучше всего расположить их следующим образом: половина идет на низ листа, часть на середину, а остальные располагаются сверху. Кстати, ондулиновое крепление выпускается в разных цветах, поэтому для улучшения эстетических свойств поверхности лучше правильно подобрать тон.

Основание будет зависеть от уклона крыши. Если уклон меньше 10 градусов, то нужно сбить сплошную обрешетку. Он состоит из двух слоев. В качестве основных элементов первого слоя используется брус или доска. Поверх них укладывают плиты OSB или влагостойкую фанеру. Некоторые разработчики заполняют доски, но я не советую этого делать. Получившаяся плоскость будет не ровной, а кривизна основания существенно повлияет на продолжительность эксплуатации такой крыши. Исключением может быть калиброванная плата, где все размеры приведены к одному значению.

В случае когда уклон будет в пределах от 10 до 15 градусов, то можно немного разрядить ящик. Придерживайтесь максимального шага в 30 сантиметров. При таком уклоне этого вполне достаточно для передачи всех временных нагрузок. Если уклон ската более 15 градусов, то шаг можно взять еще больше: до 45 сантиметров.

ВАЖНО: При укладке разгруженного основания под листы еврошифера все ответственные места по-прежнему обустраивают сплошной обрешеткой. К ним относятся ендова, конек и карнизный узел.

Теперь перейдем к следующему пункту, и рассмотрим, как укладывается ондулин своими руками.

Укладка ондулина: инструкция

Если вы хотите установить покрытие самостоятельно, но не знаете, как класть ондулин на поверхность, то этот пункт для вас.

Приобретая кровельный материал, внимательно изучите его качества. Спросите у продавца о компании и доставке этого товара на свой склад, условиях хранения и тому подобное. Из-за потери популярности может оказаться, что еврошифер давно лежит на складе, следовательно, может потерять часть важных для вас качеств.

Если вы работаете с этим материалом впервые и не знаете, как крепить ондулин, то вспомните укладку обычного шифера. При нулевом строительстве здесь не будет абсолютно никакой разницы.

Инструкция: как правильно класть ондулин на крышу.

• Начинать укладку ондулина можно с любой стороны. Первый лист кладут по краю с учетом фронтонного и карнизного свеса. Вы уже знаете, как правильно крепить ондулин, поэтому не вижу смысла заострять на этом внимание. Единственное, стоит сказать, что все листы идут внахлест, величина которого берется исходя из уклона. Оптимальное значение вертикального нахлеста лежит в пределах от 15 до 30 сантиметров. Что касается горизонтали, то это 1-2 волны.
• После укладки первого листа приступайте к монтажу второго. Заполните ряд таким же образом.
• В начале второго ряда укладывается половина листа, разрезанная вдоль. Это делается для того, чтобы развести швы и повысить герметичность всей плоскости. Обрезной край прячется под нахлест и никогда не укладывается в сторону фронтона.
• Таким образом, чередуя цельный и нарезанный материал, заливаются откосы.
• После этого устанавливаются доборные элементы и здание сдается в эксплуатацию.

Если вам что-то непонятно, то посмотрите видео как укладывается ондулин на крышу:

Перед укладкой покрытия необходимо позаботиться о создании качественного кровельного пирога. В него должны входить следующие материалы:

• Гидроизоляционный материал. Казалось бы, кровельное покрытие идеально защитит все нижележащие элементы, но не все так просто. Влажный воздух поступает на чердак не только снаружи, но и изнутри. Во время деятельности человека выбрасывается жидкость, которая поднимается и концентрируется на чердаке.
• Теплоизоляция. Несмотря на солидную толщину листа, он обладает высокой теплопроводностью, поэтому через него будет улетать все тепло.
• Помет. Некоторые застройщики используют подложку при укладке мягких кровельных изделий. Он выравнивает поверхность и создает еще один слой изоляции.

Как видите, создать крышу из еврошифера под силу каждому, главное подобрать качественные материалы.

Предупреждение : Использование неопределенной константы WPLANG — предполагается «WPLANG» (это вызовет ошибку в будущей версии PHP) в /var/www/krysha-expert.php онлайн 2580

Предупреждение : count(): Параметр должен быть массивом или объектом, который реализует Countable в /var/www/krysha-expert.php в строке 1802

Строительство или капитальный ремонт зданий требует значительных материальных вложений, большинство отечественных застройщиков ищут различные способы экономии средств. Современные строительные материалы и технологии позволяют значительно снизить сметную стоимость работ и при этом получить качественные дома с длительным сроком службы.

Застройщикам предлагается огромный ассортимент материалов для возведения стен, отделки их внешних и внутренних поверхностей, обустройства полов и потолков. Есть бюджетные материалы для кровли, среди них особое место занимает ондулин. Технические характеристики этого материала оказывают существенное влияние на алгоритм монтажа, знание характеристик поможет избежать досадных ошибок.

Невозможно описать все возможные ситуации, возникающие при монтаже кровли. Выход один – внимательно изучить технические и эксплуатационные характеристики ондулина и на основе этих знаний самостоятельно принимать решение при проведении кровельных работ.

Ондулин параметр	Значение и краткое описание
Плотность	Материал изготовлен из макулатуры или вторичного сырья. Целлюлоза спрессована, за счет чего достигается плотность 0,9–1,2 г/см3, параметры соответствуют положениям действующего ГОСТ 8747. Это самые низкие показатели среди всех кровельных материалов. Низкая плотность свидетельствует о низком сопротивлении изгибу, что негативно сказывается на сроке службы. В то же время низкая плотность снижает вес крыши, стропильная система может быть изготовлена ​​из дешевого пиломатериала, это положительное отличие. 909:25
Термостойкость	Основным вяжущим ондулина является обычный или модифицированный битум, и этот материал очень негативно реагирует на перепады температуры. При ее повышении выше предельных значений битум становится критически мягким, кровля практически теряет устойчивость к механическим воздействиям. При минусовой температуре битум становится хрупким и трескается без особых усилий. Запрещается укладка ондулина при превышении значений +30°С и -10°С. Но даже в зоне допустимой температуры монтаж кровли нужно производить очень аккуратно. 909:25
Морозостойкость	Очень важный параметр для северных регионов нашей страны. Характеризуется количеством циклов заморозки/заморозки без ухудшения исходных характеристик материала. У ондулина морозостойкость всего 25 циклов. Но это не значит, что он может эксплуатироваться 25 лет и легко выдерживает 25 зим. Ночные температуры весной и осенью опускаются до минусовых значений, крыша может промерзать несколько раз в течение месяца. Такие явления значительно сокращают гарантийный срок эксплуатации, в среднем для различных видов ондулина он составляет 15 лет. Морозостойкость зависит от водопоглощения, у ондулина оно самое высокое и составляет 1,5%. Чем больше влаги, тем больше льда, соответственно, тем значительнее ущерб материалу при его образовании. 909:25

Ондулин

считается дешевым вариантом для обшивки крыш, качество такое же. Его не используют для покрытия престижных зданий, чаще используют в качестве временной кровли.

Из-за низкой прочности ондулина при длительном хранении или транспортировке нарушается геометрия листов, что значительно усложняет процесс монтажа: листы сложно выравнивать, волны неодинаковые, гребни могут смешиваться и т. д.

В последнее время самые ответственные производители выпускают новые модели DIY и SMART, в них есть умные замки, повышающие герметичность покрытий.

Для постоянного контроля положения листов и облегчения выбора точек фиксации на поверхности имеется заводская маркировка. Замки представляют собой две выпуклые полосы шириной примерно 15 мм каждая, что позволяет точно выравнивать листы, контролировать их положение и полностью исключать попадание воды или снега в места нахлеста. Свес карниза ровный, все листы лежат на скатах ровно по параллельным линиям. Еще один плюс пазов в том, что уменьшается рекомендуемая величина нахлеста, за счет чего увеличивается полезная площадь листов.

Цены на различные виды ондулина

Технология укладки не относится к категории особо сложных, материал легко режется, фиксируется гвоздями, благодаря наличию специальных элементов листы легко выравниваются по всей площади откоса. Но у опытных мастеров есть свои секреты.

Что нужно знать перед тем, как приступить к укладке?

При покупке ондулина обязательно спрашивайте инструкцию по установке и тщательно следуйте всем рекомендациям производителя . Помните, что данное руководство также является гарантийным талоном. Правда, на практике до сих пор нет случаев положительного разрешения жалоб потребителей на ненадлежащее качество кровли. В документе есть определения всех доборных элементов, рекомендации по правильному устройству обходов дымоходных труб, заделке ендов, креплению листов в местах карнизов и боковых примыканий.

Приступать к работе можно только после того, как закуплены материалы и доборные элементы, подготовлены крепления, есть инструменты, составлена ​​схема водосточной системы. Покрывать крышу нужно как можно быстрее, любые технические проволочки увеличивают риски ухудшения погодных условий. А это всегда имеет крайне негативные последствия.

Еще один важный момент – проверить прогноз погоды для кровельных работ . При этом имейте в виду, что для ондулина проблема не только в дожде, как и для кровли из других материалов. Запрещается работать с ним при температуре воздуха более +30°С. Избегайте длительного нагревания листов прямыми солнечными лучами. Ондулин чаще всего темных оттенков, солнце быстро нагревает поверхность до высоких температур, материал не только теряет свою физическую прочность, но и меняет свои линейные размеры и геометрическую форму. Нельзя укладывать ондулин и при температуре ниже -5°С.

Для разметки используйте цветной карандаш или маркер, а обычную плоскую линейку замените отрезным листом с одним ровным заводским краем. С его помощью можно провести сплошную линию на волнах ондулина и постоянно контролировать качество резки. Но не стоит тратить много времени, следуя этой рекомендации, неточности при разметке или резке в пределах 1-2 см не считаются критическими. Дело в том, что обрезанные края по технологии монтажа всегда перекрываются дополнительными элементами, их размеры перекрывают все неровности.

Ондулин рекомендуется резать обычной пилой по дереву с мелкими зубьями; для лучшего скольжения полотно необходимо периодически смачивать водой. Как показывает практика, использование различных электроинструментов не дает положительных результатов. Скорость и точность резки остаются такими же, как и при работе ручной пилой, но возникают дополнительные проблемы. Необходимо иметь удлинители, следить за положением электрических кабелей и т. д., а на крыше это сделать затруднительно. По волнам материал отлично режется простым строительным ножом.

Каждый лист должен быть прибит не менее чем двадцатью гвоздями. Это правило необходимо строго соблюдать. Ондулин мягкий материал, недостаточное количество точек фиксации вызывает его деформацию, нарушение линейности, загибание краев. Еще одна проблема заключается в том, что возрастают риски подрыва покрытия сильными порывами ветра. Большинство компаний обозначают точки фиксации на лицевой поверхности, следуйте рекомендациям производителя.

Сначала прибиваются крайние гвозди, за счет этого предотвращается растяжение мягкого листа. Затем по очереди в шахматном порядке фиксируются все остальные. Забивать нужно аккуратно, шляпки не должны продавливать листы. Но и зазоры оставлять тоже нельзя, ондулин немного сместится и увеличит диаметр входных отверстий, в этих местах могут появиться протечки. Гвоздь входит в обрешетку под прямым углом. Если острие не бьет по дереву, то допускается небольшой наклон корпуса метизов, не бойтесь, что через небольшой зазор попадет вода. Во-первых, вероятность попадания капли именно в этот слот мала. Во-вторых, на гребне волны никогда не бывает значительных потоков воды. В-третьих, если несколько капель попадут под крышу, они быстро высохнут и не навредят стропильной системе дома.

Листы на откосах необходимо укладывать со смещением рядов , благодаря этой технологии четыре угла не концентрируются в одном месте.

Большое количество углов приподнимает места перекрытия, крыша становится неровной, увеличивается вероятность попадания воды или снега в щели. Для смещения каждый четный ряд необходимо укладывать из половины листа. Монтаж начинают с нижних рядов. Если есть необходимость передвигаться по уложенным листам, то делать это нужно очень осторожно. Наступать следует сразу на несколько гребней, если ондулин сильно нагревается, то рекомендуется использовать специальные приспособления. Как они делаются, мы расскажем ниже.

При выборе материала для кровли рынок стройматериалов предлагает достаточно вариантов, среди которых можно выбрать классические покрытия, доказавшие свою прочность веками эксплуатации, а можно обратиться к современным покрытиям, также имеющим хорошие эксплуатационные характеристики и успевшим себя зарекомендовать. целесообразность их использования. Особым спросом пользуется такой современный кровельный материал, как ондулин, инструкция по монтажу которого прилагается при покупке комплекта. Точно следуя инструкции, с монтажом кровли из ондулина вполне можно справиться самостоятельно, даже обладая минимальными навыками выполнения строительных работ.

Для полного представления об ондулине следует прежде всего знать, что это экологически чистый кровельный материал, изготовленный по современным технологиям. Основой для создания ондулина являются целлюлозное волокно и минеральные наполнители. В процессе его производства для пропитки выпускаемых листов используются термореактивные смолы и дистиллированный битум. После пропитки битумом готовые листы материала окрашиваются.

Ондулин выпускается двух видов – шифер и черепица. По качеству оба материала не отличаются, ондулин отличается размером листа – 2000 х 950 мм, называемые шифером и черепицей, выпускаемые меньших размеров, применяются в том случае, когда монтируется ондулиновая кровля сложной конфигурации. Использование плитки в этом случае снижает количество отходов. Ондулиновый шифер используется для покрытия крыш простой конструкции.

Ондулин имеет множество преимуществ – экологичность, устойчивость к внешним воздействиям, в том числе атмосферным, небольшой вес и дешевизна монтажа изделия, а также возможность монтажа ондулина своими руками. Основным недостатком материала является его горючесть, но это свойство значительно снижается за счет обработки ондулина специальным составом при изготовлении.

При проведении монтажа кровли из ондулина необходимо строгое соблюдение инструкции по монтажу, в которой тщательно учитываются особенности материала. Чтобы получить качественную кровлю для построенного здания, воспользуйтесь всеми приведенными ниже рекомендациями. должны быть выполнены в обязательном порядке.

	1. Для выполнения монтажа кровли из ондулина, в случае угла ската кровли от 5 до 10°, необходимо изготовить сплошную обрешетку из досок или фанеры. Торцевой нахлест должен составлять 300 мм, а боковой нахлест должен составлять две волны шиферного листа. 909:25
	2. При монтаже ондулинового шифера на кровли, с углом наклона от 10 до 15°, обрешетка выполняется из досок, при ее изготовлении доски крепятся к стропилам с шагом 450 мм. Шаг рассчитывается по осям досок. Торцевое перекрытие предусмотрено размером 200 мм. Размер бокового перекрытия составляет одну волну.
	3. Если кровля, на которую устанавливается ондулиновый шифер, имеет угол наклона выше 15 градусов, то интервал между досками, из которых изготовлена ​​обрешетка, составляет 600 мм между их осями. При укладке листов ондулина должен быть предусмотрен торцевой нахлест 170 мм, а размер бокового нахлеста – одна волна. 909:25
	4. Для правильного расположения брусков обрешетки их закрепляют на стропилах с учетом расстояния между осями. Чтобы расположить элементы обрешетки строго параллельно карнизу, используйте деревянный шаблон точного размера.
	5. По своей форме ондулиновый шифер (который в быту называют «еврошифер») имеет абсолютную идентичность с обычным шифером. Для удобства разметки его волнистой поверхности используется цветной карандаш. Если вы хотите получить более точную разметку поверхности, можно использовать листовой срез. 909:25
	6. Если вам нужно распилить лист ондулина, очень удобно использовать обычную ножовку по дереву. Чтобы ткань не застревала в материале во время работы, ее слегка смазывают маслом. Еще удобнее пользоваться электропилой, которая может быть как ручной, так и циркулярной.
	7. Монтаж ондулина своими руками совсем не сложен, благодаря небольшому весу. Один лист ондулина стандартного размера весит не более шести килограммов. 909:25
	8. В начале крепления листов ондулина учитывается направление ветра, преобладающее в районе, где ведется строительство. Читают произведение со склона, расположенного в противоположном от его направления направлении. Во втором ряду началом служит ондулин, размер листа которого составляет половину от целого. При таком способе укладывать шифер удобнее, а нахлест на боковом стыке будет состоять не из четырех, а из трех листов. 909:25
	9. Для крепления кровельного еврошифера используются гвозди, которых на каждый кровельный лист приходится по двадцать штук. Их забивают на торец листа, в глубину каждой волны, а также на нахлесты с каждой стороны. Их крепят к промежуточным брускам, пропуская одну волну шифера.
	10. Для точного направления листов шифера вдоль бруса обрешетки используется натянутая веревка, ее использование позволит выполнить эту работу более быстро и аккуратно. 909:25
	11. Элементы конька крыши, как и шифер, начинают монтировать на скате крыши, расположенном против основного направления ветра. Коньковый элемент крепится гвоздями к дополнительным брускам обрешетки по внутренним частям волн листа еврошифера, которые стыкуются с ними.
	12. Для оформления ендов используются ендовы из материала ондулин. Для фиксации ендов следует предварительно установить дополнительную обрешетку. 909:25
	13. Ключ изготовлен с использованием гребня или элементов ключа, доступных в номенклатуре изделий из материала ондулин.
	14. Для декорирования щипцов можно использовать еще один способ, который можно использовать только при положительных температурах воздуха. Крайнюю часть листа ондулина следует загнуть и зафиксировать гвоздями на общипанной доске.
	15. При изготовлении ребер кровли используются также коньковые или фронтонные элементы, изготовленные фирмой-производителем ондулина. 909:25
	16. Конструкция бокового стыка кровли, если он примыкает к стене, расположенной вертикально по отношению к стыку, выполняется с использованием ендовы из ондулина. На стык укладывается надежный утеплитель.
	17. В тех местах, где кровля и вертикальная стена, нанести покрытие с фартуком из ондулина. Место стыка прокладывается гидроизоляцией для предотвращения проникновения влаги в стык. Фартук крепится к листу гвоздями, как показано на рисунке. 909:25
	18. Для оптимальной вентиляции крыши используется крышный вентилятор. Установите веер для каждой волны на стыке с листами. Верхний должен иметь нахлест над основанием крышного вентилятора.
	19. Для выхода на поверхность крыши делается мансардное окно, которое также используется для входа дневного света на чердак. Такое окно крепится гвоздями в местах стыка с волнами листов ондулина. На него внахлест укладывается лист еврошифера, расположенный вверху окна. 909:25
	20. При необходимости устранения зазоров между листами еврошифера и коньком, или карнизом используется специальный наполнитель. Если на чердаке не предусмотрено устройство его вентиляции, то можно обойтись и без наполнителя карниза.
	21. Универсальный карниз предназначен для лучшей гидроизоляции свеса крыши. Максимальный выступ листа на карнизе 70 мм.
	22. При обустройстве каналов для вентиляции используются вентиляционные трубы производства фирмы, производящей изделия из ондулина. Труба крепится вдоль каждой волны основания гвоздями, а ее верхняя часть укладывается поверх основания внахлест.
	23. Вентиляционная гребенка прибивается на карнизе непосредственно под листом и необходима для того, чтобы птицы и насекомые не попадали в щели между листами. 909:25
	24. Для крепления листов ондулина, в случае использования обрешетки из металла, применяют саморезы. В этом случае для более удобной работы используется дрель, точно рассчитывающая усилие, с которым будут закручиваться шурупы во избежание повреждения материала.
	25. Гидроизоляция швов при монтаже кровли из рубероида ондулин осуществляется самоклеящейся лентой Ондуфлэш, разработанной производителями специально для этой цели. 909:25
	26. Изоляция примыканий мансардных окон к кровле осуществляется с помощью ленты Ондуфлаш.
	27. Для придания ендове законченного вида при изоляции стыков с кровлей используйте ленту Ондуфлаш.
	28. Карнизы кровли выглядят лучше всего и полностью защищены от проникновения влаги на деревянные части обрешетки с помощью изоляционных лент Ондуфлаш. 909:25
	29. Для гидроизоляции любых мест, где конфигурация кровли предусматривает появление стыков с ее надстройками, отлично подойдет гидроизоляционная самоклеящаяся лента Ондуфлэш.
	30. Наиболее частым выбором является устройство кровли из ондулина, в конструкции которой используется подкладочный материал типа Ондутис Р70, который используется в качестве надежного пароизоляционного слоя. 909:25

Применение ондулина при ремонте крыш

Когда кровля здания придет в негодность, то с помощью Ондулина можно быстро отремонтировать отдельные ее участки, которые будут отлично выполнять свои функции. Однако лучшим вариантом будет полная замена всего кровельного материала на новый. Использование ондулинового шифера предусматривает и менее радикальное решение – устройство нового покрытия без снятия старого, укладка поверх нового слоя кровельного покрытия.
Это возможно благодаря легкому весу листов еврошифера, что позволяет использовать данную технологию ремонта кровли.

Преимущества ондулина как материала для устройства и ремонта крыш

Использование Ондулина позволит построить качественную кровлю в кратчайшие сроки. Выбрав монтаж кровли из ондулина, у владельца дома появится возможность долгие годы не беспокоиться о состоянии покрытия

Использование Ондулина обеспечит владельцу дома:

1. очевидная экономия на ремонте кровли, использование ондулина не требует демонтажа старой кровли;
2. Наличие подробной инструкции дает возможность осуществить монтаж Ондулина своими руками;
3. нет риска проникновения влаги при ремонте, так как старое покрытие не вскрывается;
4. использование старого покрытия, при монтаже нового слоя ондулина, улучшает теплоизоляцию кровли;
5. получение материала с отличным внешним видом, выбор цвета кровельного покрытия.

Основные этапы ремонта кровли с применением ондулина

Ремонт кровель с применением качественной кровли, известной как «Еврошифер», или Ондулина, делится на этап подготовки к монтажу и этап монтажа.

В первую очередь проверяется состояние старого покрытия – система вентиляции, изоляционный материал. Если есть неисправности, они устраняются.

При повышенной хрупкости старого материала обрешетку устанавливают путем сверления и крепления на саморезы. Планируя монтаж дополнительного утеплителя, для него предусматривают зазор под обрешеткой. Для защиты от конденсата утеплитель накрывают мембраной Ondutis SA 130, а поверх обрешетки закрепляют пароизоляционную пленку Ondutis R 70.

При выполнении обрешетки для монтажа кровли из ондулина используется брус, сечение которого соответствует размеру волны еврошифера. Для установки и крепления конька и ендовы требуется дополнительная обрешетка.

При возведении кровли или проведении ее ремонта с использованием материала ондулин необходимо точно следовать инструкции по монтажу кровельного покрытия, только тогда оно прослужит долгие годы, не требуя ремонта.

Одним из самых популярных способов устройства кровли в частном домостроении является укладка листов кровельного ондулина. Учитывая специфику этого современного французского кровельного материала, технология его укладки имеет определенный ряд особенностей, учет которых позволяет получить качественную и долговечную кровлю.

Варианты и способы монтажа

На современном рынке строительных материалов кровля из относится к наиболее совершенным кровельным системам, которые широко используются во всем мире. На сегодняшний день существует несколько вариантов и способов монтажа этого недорогого, но качественного кровельного материала.

На старой крыше

Существенным преимуществом ондулина является отсутствие необходимости демонтажа старого кровельного покрытия. Достаточно лишь смонтировать слой утеплителя, на который укладываются кровельные листы по той же технологии, что и в процессе монтажа нового кровельного покрытия.

Этапы укладки на старую крышу:

• протягивание каната по нижнему отрезку брусьев и выравнивание по нему остальных вертикальных брусков, установленных на расстоянии каждой пятой волны волны рубероида или через 60 сантиметров;

• крепление пароизоляции поперек откосов с помощью монтажных скоб с шагом 15 сантиметров с последующей проклейкой стыков монтажной лентой;

• установка турника заподлицо с концами вертикальной обрешетки и крепление в местах пересечения с вертикальными брусками саморезами 70 мм;

• предусмотреть места наслоения двух листов старого покрытия с разрезом на уровне горизонтальной обрешетки;

• укладка теплоизоляции и воздухопроницаемой мембраны;

• укладка ондулина с участка кровли, противоположного господствующему ветру.

Для кровельного материала

Допускается монтировать листы ондулина на поверхность старого рубероида, при этом должны быть устранены все разрывы старого покрытия. Для качественного монтажа необходимо установить новую контробрешетку по длине стропил и обрешетку поперек стропильной системы. Такая работа позволит конденсату или попавшей влаге не застаиваться на кровельном материале. Используется брус сечением 5х5 сантиметров.

Контробрешетка ставится с интервалом стропил, а обрешетка устанавливается с шагом 60 сантиметров. Далее все работы по укладке листов ондулина выполняются в соответствии с прилагаемой инструкцией.

новая крыша

При создании из листового ондулина новой кровли необходимо предварительно уложить качественную обрешетку с интервалами согласно углу наклона скатов. После выполнения обрешетки следует тщательно разметить листы ондулина. Для резки маркированного рубероида чаще всего используют пилу по дереву, предварительно обработанную для качественного скольжения маслом.

При установке необходимо соблюдать следующие основные требования:

• стартовый ряд листов закреплять с противоположной от обдува ветра стороны;
• следующий ряд листов крепится из половины предыдущего;
На каждую волну следует закрепить
• листа.

Правила и технология укладки своими руками

• Для сплошной обрешетки, применяемой с небольшим уклоном, применяют влагостойкие листовые пиломатериалы или тонкие шпунтованные доски. Максимальный зазор между такими материалами не должен превышать пяти сантиметров.

• Для скатов со средними уклонами необходима утонченная обрешетка с расстоянием между элементами 45 сантиметров.

• Для кровли со значительным скатом необходимо установить утонченный тип обрешетки с шагом 60 сантиметров.

Схема и инструкция по монтажу ондулина на крышу

По правильности выполнения монтажных работ ондулин наносится производителем на каждое выпускаемое изделие. Основные этапы самостоятельного монтажа кровли из листового ондулина следующие:

• для облегчения монтажных работ стартовые листы ондулина следует крепить к краю кровли, противоположному с подветренной стороны. Второй ряд начинается с половины листа первого ряда, образующего в угловом стыке три листа;

• крепеж вбивают в каждую волну на торцевом отрезке и внахлест листа, а также с обеих сторон бокового нахлеста. Крепление к брускам промежуточной обрешетки производится через волну. На один лист приходится двадцать кровельных гвоздей;

• Монтаж коньковых элементов начинают с края кровли, противоположного подветренной стороне, с нахлестом 12,5 сантиметров. Место крепления коньковых элементов – волна кровельного листа, соединяющая конек и дополнительные брусья обрешетки;

• необходимо смонтировать ендовы, фронтонные элементы, а также правильно оформить боковые стыки кровли в местах примыкания к вертикальным поверхностям с помощью накрывочного фартука;

• монтаж вентиляционной системы предполагает использование крышного вентилятора, вентиляционной трубы и специальной гребенки;

• для устройства выхода на кровельную поверхность и организации освещения чердачного помещения требуется монтаж мансардного окна, которое крепится к каждой волне листа в месте стыка. С помощью верхнего листа делается нахлест на основание мансардного окна;

• для выполнения качественной гидроизоляции стыков кровельной поверхности с вертикальными поверхностями рекомендуется использовать изоляционную ленту Ондуфлаш.

Подробнее об укладке своими руками смотрите в видео.

кровля стоимость

Несмотря на то, что кровлю из листового ондулина легко установить своими силами, многие домовладельцы предпочитают пользоваться услугами профессиональных мастеров, которые не только быстро и качественно выполняют данный вид кровельных работ, но и предоставляют гарантию на все выполненные работы.

Средняя цена кровельных работ «ПОД КЛЮЧ», без учета стоимости ондулина, зависит от объема и вида выполняемых работ:

• без демонтажа старой кровли, включая очистку кровли, установку контробрешетки и ступенчатой ​​обрешетки, а также укладку кровельного ондулина, конька, ветровых и карнизных планок и дымохода — 400 рублей за метр квадратный;

• взамен старой кровли с усилением и ремонтом стропильной системы, включая демонтаж кровельного ковра старого покрытия, усиление и ремонт стропильной системы, монтаж ондулина с гидроизоляцией, а также все аксессуары – 800 рублей за квадратный метр;

• полный кровельный пирог из мауэрлата, включая утеплитель, ветрозащиту, гидроизоляцию, пароизоляцию и внутреннюю подшивку с монтажом ондулина — 1200 за метр квадратный.

Подведение итогов

• Основное правило самостоятельного монтажа ондулина — выполнение всех работ в строгом соответствии с прилагаемой инструкцией;

• нельзя экономить на качестве пиломатериала для обрешетки, а все используемые в кровельной системе пиломатериалы необходимо обрабатывать специальными антисептическими составами;

• строго соблюдать тип и шаг обрешетки в зависимости от уклона скатов кровли.

устройство стропильной системы и монтаж конструкции Вальмовая стропильная система полная инструкция

Вальмовая крыша – одна из разновидностей вальмовых кровельных конструкций. По сложности устройства вальмовые крыши превосходят классические и двускатные – разместить на доме четыре ската, точно согласованных друг с другом и состыкованных под одинаковыми углами, не очень просто. Но при большом желании даже самые сложные занятия становятся понятными и простыми. Ознакомьтесь с руководством и начните.

Четырехскатная кровельная система имеет ряд отличительных особенностей. Итак, вальмовая крыша включает в себя пару длинных скатов с ярко выраженной трапециевидной формой, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Основные трудности при устройстве традиционной вальмовой крыши возникают на этапе возведения стропильной конструкции, состоящей одновременно из скашивающих, рядовых и рядовых стропил.

Вальмовые крыши хорошо выдерживают ветровые нагрузки и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая кровля служила максимально долго и качественно, на этапе проектирования необходимо решить ряд важных вопросов, а именно:

• подобрать оптимальный материал для обустройства кровельной конструкции;
• определяют интенсивность осадков, характерную для района строительства;
• устанавливают средние и максимальные ветровые нагрузки.

С учетом вышеперечисленных показателей можно рассчитать оптимальные значения углов уклона скатов и высоты кровельной конструкции.

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту, либо найти подходящий проект в одном из множества открытых источников. При наличии надлежащих навыков с вышеописанными мероприятиями можно справиться своими руками.

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают длину дома, а оставшееся свободное пространство заполняется двумя короткими вальмами.

При самостоятельном составлении схемы конструкции вальмовой крыши потребуется использовать разметочную планку и таблицы Пифагора.

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные вырезы из стропил и своими руками установить все составляющие системы.

Что нужно знать перед тем, как начать?

Для того чтобы система полностью соответствовала всем выдвигаемым требованиям, помните следующие рекомендации:

• промежуточные элементы стропильной системы вальмовой крыши более крутые, если сравнивать с угловыми частями, поэтому доски, используемые для обустройства промежуточных элементов, должны иметь размер не менее 5х15 см;
• крепление коротких элементов осуществляется к угловым стропилам, а не к коньковой доске. Промежуточные доски необходимо крепить с тем же наклоном, что и короткие брусья;
коньковая стропильная система
• и стропильные элементы должны быть выполнены из одного материала;
• промежуточные стропильные ноги фиксируются по краям коньковой доски. Они должны одновременно состыковываться с верхним концом обвязки и с коньковой доской;
Стропила
• и коньковые балки должны быть одинаковой толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут тоньше, со временем каркас крыши деформируется и серьезно пострадает целостность системы;
Вальмовая кровельная система
• может быть практически любой высоты. Однако при обустройстве слишком низкой крыши необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока службы вальмовой крыши необходимо использовать для ее обустройства тщательно просушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные составляющие необходимо обработать антисептической пропиткой.

Руководство по строительству вальмовой крыши

Начать обустройство крыши. Начните с разметки строительной площадки.

Разметка

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – три основополагающих фактора успешного строительства. Выполните разметку в соответствии с чертежами. Придерживайтесь следующей последовательности.

Первый шаг. Отметьте ось вдоль верхней перекладины в конце здания;

Шаг второй. Рассчитайте 50% толщины конька и найдите первый элемент стропильной системы.

Третий шаг … Приложите один край палочки к отмеченной ранее линии. Поместите другой конец вдоль линии боковой стенки. Это установит точку позиционирования для промежуточного стропила.

Четвертый шаг. Определите длину свеса стропил. Для этого брус одним краем расположите у внешнего угла стены, а другим установите на свес крыши.

Пятый шаг. Рассчитайте следующий компонент центральных стропил. Переместите обрешетку к краю боковой стены и отметьте, где будет крепиться стропило. Элемент будет располагаться между верхней рейкой крыши и боковой стенкой.

Повторите для оставшихся трех углов. Так вы узнаете, где в дальнейшем будут установлены промежуточные стропильные ноги и коньковые коньки.

Расчет

Первый шаг. Возьмите маркерную планку и определите величину горизонтальной проекции промежуточного стропила. Найдите соответствующий уклон крыши для вашей ситуации по стандартизированной документации и перемножьте указанные значения.

Шаг второй. Измерьте длину стропила. Делайте это от среза у конька крыши до среза в месте крепления опоры. Измерьте по нижней линии.

Шаг третий. Таким же образом определите длину свеса. Для этого умножьте горизонтальную проекцию на соответствующий поправочный коэффициент. Можно использовать известное со школьных времен положение теоремы Пифагора: c2 = a2 + b2. В рассматриваемой ситуации a — вертикальная проекция, а b — соответственно горизонтальная проекция.

Четвертый шаг. Перейдите к расчету угловых компонентов. С одной стороны стропильных ног имеются косые спилы, за счет которых обеспечивается надежная фиксация элементов к коньку крыши. Непосредственно у конька имеется подрез со специальным двойным скосом, который используется для крепления угловых элементов.

Угловые стропильные ноги рассчитываются в следующем порядке:

• длина стропила измеряется от любого угла дома;
• выступ задается равным квадратам длин выступов используемых центральных стропильных ног, умноженных друг на друга;
• полученное значение умножается на поправочный коэффициент, который позволяет определить длину угловой стропильной ноги.

Монтаж стропил

Первый шаг. Приступить к установке вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Прикрепите элементы к центральной балке с помощью системы навеса.

Шаг второй. Установите диагональные стропила. Все элементы должны быть одинаковой длины. В случае свесов показатель будет варьироваться от 500 до 700 мм. Особое внимание уделите правильной стыковке вальмовых, диагональных стропил и конька.

Шаг третий. Установите наслонные стропила, а после – рядовые с шагом около 600 мм. Прикрепите рядовые стропила к мауэрлату и коньковому брусу методом врубки. Используйте ригели и стяжки для усиления фиксации.

Важно, чтобы рядовые стропила не соприкасались со штырями, за счет которых мауэрлат крепится к стенам дома.

Четвертый шаг. С каждой стороны диагональных планок прикрепите раскосы, за счет которых накосные стропила будут соединяться с мауэрлатом.

И рядовые стропила, и стропила должны монтироваться строго перпендикулярно коньку.

Усиление стропильной конструкции

При выборе способа усиления стропил ориентируйтесь в первую очередь на размеры здания. Среди наиболее популярных способов укрепления следует выделить следующие варианты:

• по углам кровли фермы фиксируются специальной стойкой, выполняющей роль опоры для диагонального стропильного элемента. Шпренгель в данной ситуации представляет собой брусок, который нужно закинуть между двумя угловыми плечами поддерживающего мауэрлата. Если монтаж фермы приходится производить на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную стропильную ферму;
• на железобетонном перекрытии или на стяжных стеллажах упаковываются. Они будут выполнять функцию т.н. «полки», поддерживающие стропильные элементы посередине;
• , если диагональные стропила слишком длинные, следует использовать двойные балки вместо одного бруска.

Вентиляция

Для устройства необходимого уровня вентиляции подкровельного пространства сделать отверстие в ветрозащитной пленке для входа воздуха. Его необходимо разместить сверху, ближе к коньку крыши.

Если ветровая накладка деревянная, достаточно просто закрепить доски с зазором 2-3 мм. Если для изготовления напильника используются пластиковые изделия, то элементы необходимо предварительно перфорировать.

Если лобовое стекло уже собрано, в него можно установить обычные вентиляционные решетки. Стандартный диаметр этих решеток 50 мм. Сетка изделия может быть любого цвета. Расположите решетки по всей длине ветроустановки с шагом около 800 мм.

В итоге вам останется только уложить утеплитель, обустроить гидроизоляционный слой, набить обрешетку и смонтировать выбранную отделку.

Теперь вы знаете основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу сложно назвать слишком легкой, но используя полученные на практике знания, можно справиться с выполнением всех сопутствующих мероприятий своими руками.

Удачной работы!

Видео — Шатровая крыша своими руками

Шатровые крыши придают зданию нарядный и завершенный вид, ее скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей такого типа можно разместить большую мансардную комнату. Мы расскажем вам об особенностях стропильной группы вальмовых крыш, о способах расчета и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем, как сделать вальмовую крышу для беседки своими руками.

Конструктивные особенности вальмовых крыш

Вальмовые крыши придают строению определенный шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это связано с жесткой системой стропил и наличием треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов дает возможность разместить под вальмовой крышей жилое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковую прогонку

К конструктивным особенностям вальмовых крыш можно отнести следующие отличительные признаки:

Уникальная стропильная система определяет прочностные характеристики вальмовых крыш и их устойчивость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, так как от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолков должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, так как этот параметр определяет объем комфортной жилой зоны

Для подготовки проекта после выбора высоты конька необходимо сделать замеры, которые помогут рассчитать длину стропил, площадь скатов и объем жилого помещения. Для проектирования кровли нужны следующие параметры:

Застройщик определяет будет ли мансарда холодной или жилой, ведь от способа крепления конькового прогона, наличия или отсутствия скатных окон, конструкции и количества стропил зависит на этом. После подготовки проекта можно приступать к расчету вальмовой крыши и элементов стропильной системы.

По мнению автора статьи, для проектирования вальмовой крыши, особенно осложненной эркерами, клещами и фрагментами шатровой кровли, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с расчетной длиной стропильных балок, способом их соединения, углами врезки и количеством креплений. Перечень изоляционных и кровельных материалов с указанием района и порядка монтажа позволил нам заказать их заранее. Закупка компонентов проекта минимизирует потери материалов и экономит время. Просчитанные размеры стропильной системы и четко прописанная последовательность сборки исключили брак, лишние расчеты и дополнительную подгонку. Монтажные работы выполняла бригада из четырех человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с кровлей эркера, правда, по совету автора проекта.

При самостоятельном проектировании необходимо начать с расчета основных параметров кровли и размеров стропильной группы, создания собственных чертежей и макетов.

Расчет вальмовой крыши

При расчете параметров вальмовой крыши хозяин дома задает высоту конька из практических соображений. Для холодного чердака она может быть меньше двух метров, а при строительстве мансардной крыши нужно помнить, что по СНиП высота потолка жилого помещения должна быть не менее 2,3 м.

В предварительных расчетах сначала определяется высота конька, а затем длина центрального прогона, размеры основных и диагональных стропил

Выбирается длина центрального прогона при равных углах наклона скатов так, чтобы концы прогона располагались на одинаковом расстоянии от боковой и торцевой стенок. В ходе дальнейших расчетов определяются размеры стропил, стропил и вспомогательных элементов. Необходимо выбрать тип стропильной системы, так как если для вальмовых крыш с нежилой мансардой более характерны наслонные стропила, то для крыш с мансардой могут применяться как наслонные, так и висячие типы соединения стропил.

Расчет угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость кровли к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов – важнейший параметр для расчета длины основных и диагональных стропил, а также стропил. За основу расчетов возьмем следующие параметры:

• высота конька Н к = 3 м;
• длина здания L ds = 10 м;
• ширина здания L дц = 6 м. Половину этого размера обозначим через L пт: L пт = 3 м;
• длина конька L к = 4 м;
• расстояние от стены дома до конькового прогона Т = 3 м.

Расчеты проводятся в несколько этапов.

Таблица: значения тригонометрических функций для углов наклона скатов мансардной крыши

Расчет площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчета количества строительных материалов и составления схемы раскроя. Вальмовая крыша имеет два треугольных и два трапециевидных ската; для вычисления их площади воспользуемся стандартными формулами из школьного курса геометрии.

Для расчета площади необходимо высоту каждого ската увеличить на величину карнизного свеса и учесть, что их длина также увеличится.

Расчет объема чердачного помещения

Расчет объема жилого подкровельного пространства понадобится при расчете систем отопления и кондиционирования мансарды. Поскольку под вальмовой крышей находится многогранное жилое пространство с меняющейся высотой и формой, для расчета объема его необходимо разбить на более простые формы. Обычно считают сечение чердака, образованное каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведенным выше формулам и умножают на длину чердака. Объемы каждой полученной таким образом части складываются и получается общий объем мансарды.

Для расчета объема чердачного помещения его разбивают на элементарные фигуры, объем которых рассчитывается отдельно и складывается между собой

Если при делении чердака выделяются более сложные элементы, то вычисляется их объем по формуле V = S·H, где S – площадь сечения, H – длина элемента.

Видео: расчет стропильной системы вальмовой крыши

План-схема крыши

Схема-это уменьшенная копия крыши, по ней можно определить оптимальную высоту конька и угол наклона скатов по отношению к размеру здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположения элементов стропильной группы, называется компоновочной компоновкой. На таких схемах указывают расположение, длину и высоту конькового прогона, а также размеры и количество основных, диагональных и стропил.

На схеме стропильной системы указываются размеры элементов, места их установки, способ установки и углы наклона стропильных ног

На чертеже указываются способ крепления деталей, углы и размеры врезка, шаг стропил и схема устройства карнизного свеса. По схеме можно произвести расчет количества материалов, раскрой и поштучную раскладку деталей на месте установки.

Необходимо учитывать, что расчетные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей необходимо произвести пробную стыковку основных и диагональных стропил.

Стропильная система вальмовой крыши

Вальмовая крыша образована четырьмя скатами, а ее стропильная система содержит элементы двускатной и четырехскатной крыши. В основном используются наслонные стропила, основу которых составляет коньковый прогон, закрепленный на стойках. Вальмовая крыша состоит из следующих элементов:

• мауэрлат монтируется по периметру стен; если есть внутренняя капитальная стена, к ней пристраивается скамья;
• затяжки или балки перекрытия устанавливаются на мауэрлат;
• к вертикальным стойкам крепится коньковый прогон;
• основные стропила, образующие трапециевидные скаты, опираются на мауэрлат и коньковый прогон;
диагональные стропила
• образуют треугольные скаты; стропила
• — укороченные стропила, образующие силовой каркас между диагональными и рядовыми стропилами;
• стойки и шпренгели используются в качестве дополнительных опорных элементов; кобылки
• применяются для удлинения стропил и стропил;
• контррешетка создает вентиляционный зазор;
• обшивка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специальных стропильных узлов, обеспечивающих необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикрепленный к стене резьбовыми стержнями. Для устранения расширяющего действия стропил на стены балки мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровывают в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к железобетонному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с кровли на стены здания, его длина равна периметру дома. Для его изготовления используется сосновый пиломатериал сечением равным 150Х150, 150Х200 или 200Х200 мм. По углам дома брус соединяют между собой с помощью шпилек с резьбой.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальные стойки, опирающиеся на балки перекрытия или скамейку. Для придания жесткости прямоугольной конструкции рекомендуется установить диагональные распорки между стойками и прогоном. Для установки центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона осуществляется с помощью вертикальных стоек, опирающихся на скамейку или балки перекрытия

Чаще всего применяют наслонные стропила, но для обитаемых чердачных помещений может быть предусмотрен и висячий тип стропил для освобождения жилого пространства от нагромождения вспомогательных сооружений.

Висячий стропильный вариант максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые укрепляются ригелями и стойками, образующими стены и потолок чердак.

Порядок монтажа

Перед монтажом стропильной системы вальмовой крыши рабочие места должны быть оборудованы лестницами, подмостками и стремянками, так как удобство работы значительно ускоряет монтаж. Затем приступайте к сборке элементов крыши в описанной ниже последовательности.

1. На монолитный армированный пояс раскладывают гидроизоляционный материал и укладывают на него предварительно просверленные мауэрлатные балки, закрепляя их шпильками с резьбой, шайбами ​​и болтами.

   Балки мауэрлата укладывают на гидроизоляционный слой из рубероида и закрепляют шпильками через предварительно просверленные отверстия

2. К мауэрлату крепят балки перекрытия или затяжные балки с шагом от 60 до 120 см и вертикальные стойки для центрального прогона установлены на них.
3. К вертикальным стойкам крепится коньковый прогон, затем вся конструкция укрепляется диагональными распорками. Относительно внешних ножек прогоны должны иметь отступы 15 см для крепления диагональных стропил.

   Обустройство крыши начинают с установки центрального прогона и основных стропил

4. Между балками перекрытия и коньковым прогоном попарно устанавливают стропильные ноги, размечают врезку и подрезают стропила. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
5. При большой длине стропил их усиливают ригелями, подкосами и подкосами. После этого размечаются диагональные стропила.

   Для установки диагональных стропил необходимо произвести тщательную разметку, подрезку и выпиловку для стыковки с коньком и мауэрлатом

6. Размеченные диагональные стропила вырезаются и устанавливаются, при необходимости усиливаются фермами и подкосами.
7. Стропила размечаются и монтируются, концы стропил обрезаются вертикально на карнизном свесе, и к ним крепятся лобовые доски.
8. К стропилам и стропилам крепится гидроизоляционная мембрана с нахлестом 10 см, монтируется контробрешетка и обрешетка.

Опираясь на личный опыт, автор данной статьи хотел бы порекомендовать оборудовать на строительной площадке место для разметки, резки и выкройки элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, пригодные для разметки и распиловки. Оборудованное рабочее место экономит время на заготовку деталей, которые затем поднимаются и собираются без дополнительной подгонки. Внизу проще подготовить монтажный комплект крепежа для каждого этапа работы.

Видео: Стропильная система вальмовой крыши

Вальмовый кровельный пирог состоит из следующих элементов:

• стропильные ноги;
• пароизоляционная мембрана;
утеплитель
• , расположенный между стропилами;
• гидроизоляционная мембрана;
• обрешетка и контробрешетка;
• рубероид.

Кровельный пирог вальмовой крыши служит для создания определенной последовательности защитных слоев, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизоляционной мембраны, контробрешетки, обрешетки и кровельный материал. Теплоизоляционный слой и пароизоляционная пленка здесь не используются.

Вентиляция подкровельного пространства утепленной вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизоляционной мембраной. Вентиляционный зазор образуется при монтаже мембраны на стропила с прогибом 1,5–2 см, поэтому воздух проникает в утеплитель через перфорированную карнизную накладку и выходит через отверстия коньковых аэраторов.

Вентиляция кровли осуществляется через карнизные софиты и коньковые аэраторы

Пароизоляционная пленка защищает утеплитель от испарений из жилых помещений, а гидроизоляционная мембрана защищает утеплитель от конденсации влаги. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой 5 см, что обеспечивает циркуляцию воздуха и сохраняет целостность стропильной системы. При этом слой теплоизоляционного материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака осуществляется через перфорированные карнизы и световые люки, а также коньковые аэраторы. Разница температур снаружи и на чердаке сведена к минимуму, поэтому крыша не промерзает.

Преимущество холодного чердака в том, что между кровлей и чердаком нет разницы температур, что предотвращает обледенение кровли.

При такой схеме вентиляции вальмовой крыши необходимо не забыть тщательно утеплить потолок и верхнюю часть стен между жилым помещением и холодным чердаком.

Видео: Мансардные окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление кровли осуществляется после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ защищает утеплитель от непредвиденных осадков. Теплоизоляционный материал укладывается между стропильными балками слоем 20-25 см.

Утепление изнутри происходит путем набивки утеплителя между стропилами и фиксации его шнуром или леской

Для утепления вальмовой крыши могут применяться следующие материалы:

• пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
• волокнистые плиты и маты из минеральной ваты размером 600X3000 мм и толщиной от 50 до 200 мм;
• вспененный утеплитель, в состав которого входит эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоев со сдвигом в стыках для избавления от мостиков холода, а вспененный утеплитель наносить методом напыления с помощью специального оборудования.

Для разных видов кровель выпускаются определенные виды доборных элементов. На вальмовой кровле применяют коньковые планки с аэраторами, заглушками вальмовых стыков и тройниками для диагональных стропил. Ими закрывают коньковые и скатные стыки, а также карнизы.

На завершающем этапе монтажа вальмовой крыши используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых крышах могут использоваться стремянки, лестницы, снегозадержатели, уплотнители и капельники.

Окончание конька

Удлинители конька бывают разных конфигураций и размеров, например, прямой брусок 150Х150Х2000 мм или полукруглый R110Х2000 мм. Коньковые планки могут иметь разные типы аэраторов. Рассмотрим особенности монтажа и присоединения коньковых надставок.

Установка прямых коньков на вальмовую крышу производится с нахлестом не менее 5 см и начинается со стороны, противоположной господствующим ветрам. Полосы крепятся с шагом от 15 до 30 см, а на крайние планки монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы для вентиляции подкровельного пространства.

Стыковка горизонтальных коньков происходит с нахлестом не менее 5 см

Хребтовые планки прикрепляются, начиная от вилки, снизу вверх, а в месте соединения тазобедренных гребней и конька их стыкуют с тройник Y-полоски. При необходимости стыки дополнительно герметизируются.

В конструкции круглого конька предусмотрены ребра жесткости, которые служат замками для соединения отдельных планок. Такие ребра препятствуют попаданию воды в пространство под коньком. Круглый конек крепится к верхней обрешетке через аэродинамический элемент, обеспечивающий циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька осуществляется через уплотнитель с использованием специальных заглушек

При установке любых видов коньковых планок важно следить за тем, чтобы не перекрывать вентилируемые форточки и сохранять циркуляцию воздуха между карнизом и коньком.

Ветровики и капельницы

На карнизный свес вальмовой крыши устанавливаются капельницы для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешетку монтируются ветровая или карнизная планки.

Капельница на карнизе (поз. 7) служит для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот тип надстройки устанавливается внахлест не менее 5 см, стандартная длина планок 2 м.

Видео: монтаж металлочерепицы и доборных элементов

Виды кровли для вальмовой крыши и их монтаж

Для вальмовых крыш используются разные виды кровельных материалов, которые производители предлагают в большом количестве. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Большое значение имеет стоимость и эффективная материальная площадь. Рассмотрим самые популярные виды кровли:

• плитка керамическая и цементно-песчаная;
• металлочерепица и кровельное покрытие;
• шифер и ондулин;
• мягкая плитка.

По мнению автора статьи, следует обратить внимание на звукопоглощающие свойства кровельного материала. Металлопрофили с этой точки зрения уступают ондулину и мягкой черепице своей прекрасной звукоизоляцией. Кроме того, при понижении температуры на поверхности металла образуется конденсат, поэтому необходимо принимать меры по его удалению. Мягкие черепицы просты в монтаже, но для них необходимо установить сплошную обшивку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает ее использование. По этим причинам, а также благодаря малому весу и простоте монтажа автором статьи для покрытия жилого загородного дома был выбран ондулин. В процессе эксплуатации кровли выяснилось, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления чердака посторонние звуки практически исчезли.

Монтаж кровли производится на обрешетку. Перед кровельными работами нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов осуществляется саморезами с шайбой и резиновой прокладкой в ​​шахматном порядке. Укладка листа вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листа начинается с первого сплошного элемента, затем листы симметрично крепятся слева и справа

Монтаж осуществляется по шнуру, натянутому вдоль карниза. Мягкая черепица укладывается снизу вверх с нахлестом, рекомендованным производителем.

Металлический профиль

Металлический профиль включает в себя кровельный профнастил и металлочерепицу. Общая ширина листа металлочерепицы 1180 мм, полезная ширина 1080 мм, длина может варьироваться от 765 до 8000 мм, шаг обрешетки 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал легкий и простой в монтаже.

Профнастил легко собирается и служит до 50 лет

Шифер

Шифер очень тяжелый и хрупкий, поэтому в современной конструкции используется его легкий (вес листа 6 кг) аналог — ондулин.

Шифер тяжелый и хрупкий, но все же популярный

Длина листа ондулина 2 м, ширина 0,95 м, полезная площадь 1,6 м 2. Ондулин монтируется на обрешетку с шагом 45 см , при продольном нахлесте 20 см, боковой нахлест составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой монтажа

Длина мягкой черепицы 1 м, ширина в среднем 333 мм, нахлест зависит от вида и формы, а толщина 6 мм. Это легкий звукопоглощающий материал, который прост в монтаже, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешетке и подкладочном слое.

Мягкая черепица придает крыше современный вид и просто монтируется на прочную обрешетку

Шатровая крыша для беседки своими руками

Беседка с вальмовой крышей создает на строительной площадке единое архитектурное пространство. Для сооружения необходимо привести каркас по типу мауэрлата и далее выполнить следующие действия.

Все деревянные части беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчетах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа ее элементов. Мы коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой крыши позволит вам сэкономить деньги и полностью убедиться в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для комфортного дома.

О вальмовой крыше мы уже рассказывали на сайте. Описана конструкция крыши с опиранием стропил на мауэрлат. После публикации статьи ко мне поступило много просьб показать, как сделать вальмовую крышу с опиранием стропил на балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разным углом наклона.

Таким образом, я хотел «убить двух зайцев одним выстрелом» одним примером. Теперь рассмотрим конструкцию вальмовой крыши с опиранием стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим, у нас есть коробка дома 8,4х10,8 метра.

ШАГ 1: Установка мауэрлата (см. рис. 1):

Фото 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метра (см. рис. 2). Больше останавливаться не буду.

Рисунок 2

Самые первые — это балки, которые проходят строго посередине дома. На них мы и будем ориентироваться, устанавливая коньковый брус. Затем ставим остальные с определенным шагом. Например, у нас шаг 0,6 метра, но мы видим, что 0,9метров осталось до стены, и еще одна балка могла бы поместиться, но ее нет. Такой пролет оставляем специально для «аутригеров». Его ширину не следует делать меньше 80-100 см.

ШАГ 3: Установите шток. Их шаг определяется при расчете стропил, о чем чуть позже (см. рис. 3):

Рисунок 3

Пока ставим только ствол, соответствующий длине конька, которая будет равна 5 метрам. Длина конька больше, чем разница между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Это приводит к тому, что угловое стропило не будет располагаться под углом 45° в плане (на виде сверху), и угол наклона скатов и вальм будет другим. Склоны будут иметь более пологий уклон.

Достаточно закрепить шток на мауэрлате гвоздями. Прикрепляем их к длинной балке перекрытия, например, вот так (рис. 4):

Рисунок 4

В этом узле ничего делать не нужно. Любая промывка ослабит балку перекрытия. Здесь мы используем две металлические стропила LK по бокам и один большой гвоздь (250 мм), вбитый через балку в торец ствола. Гвоздь забиваем самым последним, когда шток уже прикручен к мауэрлату.

ЭТАП 4: Установите коньковый стержень (см. рис. 5):

Рисунок 5

Все элементы этой конструкции, кроме стоек, изготовлены из бруса 100х150 мм. Раскосы из досок 50х150 мм. Угол между ними и перекрытием не менее 45°. Видим, что под крайними стойками есть балки, опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи части ее на несущую перегородку устанавливаются подкосы.

Высоту установки конькового бруса и его длину для своего дома определяем сами, сделав предварительный эскиз на бумаге.

ШАГ 5: Изготавливаем и устанавливаем стропила.

В первую очередь изготавливаем шаблон стропильного бруса. Для этого возьмите доску нужного сечения, подходящую по длине, приложите ее, как показано на рисунке 6, и с помощью небольшого уровня (синие линии) сделайте разметку:

Рисунок 6

Высота планки, которую мы наложили на стебель для отметки нижнего среза, равна глубине верхнего среза. Мы сделали 5 см.

По полученному шаблону изготавливаем все стропила скатов, опирающиеся на коньковый брус, и закрепляем их (см. рис. 7):

Рисунок 7

В таких конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие свесы, под стропилами над мауэрлатом всегда ставим небольшие подпорки, образуя как бы небольшой треугольник и разгружая крепление ствола к балке (см. рис. 8):

Рисунок 8

Эти опоры не нужно заводить дальше в крышу и тем более ставить на стык ствола с балкой. Через них передается большая часть нагрузки от кровли (это видно в программе расчета) и балка перекрытия может просто не выдержать.

Теперь немного о расчетах. Выбирая сечение стропил для данной кровли, мы рассчитываем только одно стропило – это стропило стропила. Именно здесь она наибольшая и угол ее наклона меньше угла наклона стропил вальм (пояснение — назовем скат крыши в форме трапеции, вальмой — скат крыши в форма треугольника) Расчеты производятся во вкладке «Строп 3». Пример результатов на рисунке 9:

Рисунок 9

Да, забыл сказать. Кто уже скачал эту программу расчета с моего сайта до 1 декабря 2013г. Нет вкладки «Шнурок 3». Чтобы скачать обновленную версию программы, снова перейдите в статью по ссылке:

Эта статья также была немного переработана благодаря отзывам некоторых читателей, за что им отдельное спасибо.

ШАГ 6: Добавьте вынос и прикрепите ветровые доски (см. рис. 10). Добавляем столько стеблей, чтобы осталось место для крепления углового стебля. Пока просто сшиваем ветровые доски по углам между собой, контролируя их прямолинейность. Визуально проверьте, нет ли провисших углов. Если да, то прямо из земли подложите под них временные опоры. После установки угловых стержней эти подпорки снимаем.

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловой шток.

Сначала нам нужно натянуть шнурок по верху балки перекрытия, как показано на рис. 11

Рисунок 11

Теперь берем брусок подходящей длины (сечение такое же, как и у всех стеблей) и кладем его сверху на угол так, чтобы шнурок оказался посередине его. На нижней части этой планки отметьте карандашом линии надрезов. (см. рис. 12):

Рисунок 12

Снимаем шнурок и устанавливаем отпиленный брус по отмеченным линиям (см. рис. 13):

Рисунок 13

Угловой ствол крепим к мауэрлату с помощью двух кровельных уголков. Крепим его к балке перекрытия уголком 135° и большим гвоздем (250-300 мм). При необходимости согните угол на 135° с помощью молотка.

Таким образом, ставим все четыре угловых стержня.

ЭТАП 8 : Изготавливаем и устанавливаем угловые стропила.

В вальмовой крыше, которую я описал ранее, углы скатов и вальм были одинаковыми. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Его также делаем из двух досок того же сечения, что и стропила. Но мы обычно не сшиваем эти доски между собой. Один будет немного ниже другого (примерно примерно на 1 см, в зависимости от разницы углов наклона скатов и вальм).

Итак, первым делом натягиваем по 3 шнурка с каждой стороны крыши. Два по угловым стропилам, один по среднему стропилу вальмового (см. рис. 14):

Измеряем угол между шнурком и угловатым штоком — нижний запил. Назовем его «α» (см. рис. 15):

Рисунок 15

Также отметьте точку «В»

Рассчитываем угол верхнего среза β = 90° — α

В нашем примере α = 22° и β = 68°.

Теперь берем небольшой кусок доски со стропильным отрезком и спиливаем на нем один конец под углом β. Прикладываем получившуюся заготовку к хребту, совмещая один край со шнурком, как показано на рис. 16:

Рисунок 16

На заготовке проведена линия, параллельная боковой плоскости смежных стропил ската. По нему делаем еще один запил и получаем шаблон верхнего запила нашего углового стропила.

Так же, когда будем прикладывать заготовку, нужно отметить точку «А» на стропильном брусе (см. рис. 17):

Рисунок 17

Теперь делаем первую половину углового стропила. Для этого возьмите доску подходящей длины. Если одной доски не хватает, сшиваем две доски вместе. Можно временно сшить, обрезав на саморезах сантиметр длиной около метра. Делаем верхний срез по шаблону. Измеряем расстояние между точками «А» и «В». Переносим его на стропило и делаем нижний срез под углом «α».

Устанавливаем полученное стропило и закрепляем (см. рис. 18):

Рисунок 18

Скорее всего, из-за своей длины первая половина углового стропила прогнется. Под него нужно поставить временную подставку примерно посередине. На моих рисунках не показано.

Теперь делаем вторую половину углового стропила. Для этого измерьте размер между точками «С» и «D» (см. рис. 19):

Рисунок 19

Берем доску подходящей длины, делаем верхний пропил под углом β, отмеряем расстояние «S-D», делаем нижний пропил под углом α. Установите вторую половину углового стропила и зашейте ее первыми гвоздями (100 мм). Гвозди вбиваем в щель примерно через 40-50 см. Результат показан на рис. 20:

Рисунок 20

Верхний конец второй половины углового стропила необходимо снова спилить. Делаем это бензопилой прямо на месте (рис. 21):

Рисунок 21

Таким же образом изготавливаем и устанавливаем три оставшихся угловых стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь необходимо поставить стойку, упирающуюся в стык угловой пристройки с балкой перекрытия (см. рис. 22):

Рисунок 22

Если длина пролета, перекрываемого угловым стропилом (его горизонтальной проекции), более 7,5 метров, ставим дополнительные стойки примерно на расстоянии ¼ пролета от верхней точки углового стропила. Если пролет более 9 метров, в середине углового стропила добавляют стойки. В нашем примере этот пролет составляет 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила вальмы. В начале шага 8 мы уже натянули шнурки, чтобы измерить их.

Делаем стропила таким образом — малым углом измеряем угол нижнего вруба «γ», вычисляем угол верхнего вруба «δ»:

δ = 90° — γ

Измеряем расстояние между точками «К-Л» и делаем по нему стропило. Обрезаем концы под определенными нами углами. После этого верхний конец нужно снова спилить (заточить) с учетом угла «φ», который также измеряем с помощью фаски (см. рис. 23):

Рисунок 23

ШАГ 11: Добавьте стержень к углам. Самые крайние свесы, не доходящие до мауэрлата, делают облегченными, из доски 50х200 мм (см. рис. 24):

Рисунок 24

ШАГ 12: Устанавливаем жен. О том, как сделать салфетки, я подробно рассказывала в первой статье. Здесь принцип абсолютно тот же, поэтому повторяться не буду (см. рис. 25):

Рисунок 25

Крепим штапики к угловому стропилу с помощью металлического уголка 135°, при необходимости подгибая его.

После установки всей обрешетки нам осталось подшить карнизы снизу и сделать обрешетку. Мы уже много раз говорили об этом.

Вальмовая кровля отличается большим количеством выгодных особенностей, среди которых привлекательная геометрия, равномерный прогрев и защита конструкции от атмосферных осадков. Такому строению не страшны даже сильные порывы ветра, так как оно не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши значительно меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что стропильная система вальмовой крыши представляет собой достаточно сложную конструкцию. Этот факт может стать веской причиной при выборе типа крыши. Несмотря на это, частные застройщики очень часто сооружают вальмовую конструкцию, ввиду ее схожести с четырехскатной рамой.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двускатной крыши сразу можно заметить, что в конструкции вальмовой крыши отсутствуют вертикальные двускатные стены. Их заменяют треугольные скаты, расположенные на концах. Это значительно уменьшает визуальный и реальный объем крыши. С экономической точки зрения польза от этого спорная, так как врезка больших листов рубероида в вальмы увеличивает затраты.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в виде треугольника. То есть вся конструкция состоит из четырех скатов, что и послужило основанием для параллельного названия – четырехскатная крыша.

Боковая часть вальмовой крыши напоминает обычную двускатную крышу в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно разделена на прямоугольник с примыкающими к сторонам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от соотношения длины конька к длине карниза. Часть конструкции, имеющая форму прямоугольника, возводится на основании кровельных норм устройства висячих и наслонных стропильных систем.

Вальмы, заменяющие фронтоны, необходимо устанавливать с определенным уклоном, так как конструкцией предусмотрено их соединение с наклонными сторонами трапеции. Именно устройство вальм является наиболее сложным этапом обустройства вальмовой стропильной системы. Для тех, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, поэтому стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов остаются без опоры.

В качестве опоры в конструкции предусмотрена установка специальных стропильных ног, соединяющих коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху показывает, что наклонные элементы являются диагоналями, по этой причине их второе название – диагональ. Кроме того, конструкция вальмовой крыши подразумевает, что на диагональ будут опираться стропила разной длины, установка которых осуществляется под прямым углом к ​​свесу. Эти разноразмерные элементы называются женами.

Итак, основными элементами вальмовой стропильной системы являются:

• Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропила могут быть висячими или наслонными.
• Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы можно использовать как для выпуклых углов вальмовой конструкции, так и для обустройства вогнутых углов ендов.
• Нарожники — элементы, создающие плоскость вальмы и части трапециевидных скатов, которые примыкают к диагональным стропилам.

Описание диагональных стропил

Учитывая расположение диагональных стропил, можно определить, что их длина будет больше, чем аналогичный параметр у рядовых стропил. К тому же, являясь опорой для жен, они берут на себя довольно большую нагрузку. Все это позволяет сделать вывод о необходимости усиления диагональных стропильных ног. Чаще всего для этого используются доски, предназначенные для обычных стропил, но в паре друг с другом.

Парные фаски позволяют одновременно решить три задачи:

• Увеличение нагрузки без риска деформации стропильной системы.
• Получение сплошного диагонального элемента (строительство стропил приводит к ослаблению отдельных секций).
• Снижение затрат на монтаж стропильной системы (две доски обойдутся намного дешевле цельного бруса).

Значительная длина диагональных стропил требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры диагональных элементов

Конструкция вальмовой стропильной системы, независимо от размеров, требует наличия подпорок, усиливающих диагональные стропильные ноги. Если длина ската более 9 метров, то необходимы как минимум две опоры. Более короткие пролеты могут поддерживаться одной опорой, расположенной вверху.

Диагональные стропильные ноги могут опираться на:

• Вертикальные стойки устанавливаются непосредственно на пол. Если пол железобетонный, то под стойку необходимо подложить кусок гидроизоляционного материала.
• Подкосы, которые упираются в дно кровати и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
• Шпренгели, которые выполнены в виде перевернутой буквы «Т». Этот элемент используется, когда диагональ нуждается в двух и более опорах (читайте также: «»). При установке важно следить за тем, чтобы основание фермы располагалось перпендикулярно скату. В большинстве случаев такие опоры ставят ближе к углу крыши, то есть внизу стропил.

Дополнительные опоры лучше делать из парных досок и устанавливать в местах, где предполагается наибольшая нагрузка.

Конструкция точек опоры стропил

Верхняя часть стропильной ноги упирается в коньковый брус. Особенности конструкции вальмовых крыш позволяют сделать это несколькими способами:

• Если конструкция крыши имеет один коньковый прогон, то скат опирается на коньковую консоль.
• Если стропильная система имеет два коньковых прогона и рядовые стропила из досок, то скаты должны опираться на ферму, основание которой лежит на коньковом прогоне.
• Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо фермы используется прибой. Этот элемент изготавливается из обрезка доски толщиной более 5 см и соединяет рядовые стропила возле конька.

В зависимости от способа посадки обрезается верхняя часть скоса. Крепить диагонали можно гвоздями, при этом допускается армирование проволочной скруткой или металлическим хомутом.

В нижней части диагональные стропила вальмовой крыши с опорой на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство жен

Бедра и треугольные части крупных скатов образованы с помощью клиньев. В верхней части элемент опирается на диагональное стропило, в нижней — на мауэрлат или балки перекрытия.

Народники устанавливаются двумя способами:

• С помощью разреза. В диагональных стропилах гнезда вырубаются на расстоянии 20 см друг от друга, при этом следует помнить, что врезку соседних скатов не следует выполнять напротив друг друга.
• Установка черепных перекладин, которые будут выполнять роль опор для жен. Для этого возьмите бруски 5*5 см и забейте их на нижнюю часть ниппеля. Этот вариант считается более эффективным, так как срез может ослабить прочность и устойчивость скоса. Кроме того, использование этого метода позволяет расположить женщин друг напротив друга.

Крепление стропил в нижней части производится по аналогии с установкой обычных стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. А вот возведение вальмовой стропильной системы своими руками доставит больше удовольствия и позволит создать конструкцию, гармонирующую со всем строением. Чтобы быть уверенным в собственных силах, можно потренироваться на небольших постройках, например, соорудить четырехскатную крышу над беседкой или летней кухней.

Создание самой простой вальмовой крыши происходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Возведению любого сооружения предшествует этап проектирования. Это помогает определиться с формой конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует сложного чертежа, достаточно нарисовать от руки примерную схему стропил вальмовой крыши.

Для составления простейшего проекта вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

• Определяются параметры конструкции, по которым составляется примерный чертеж крыши в профиль и вид спереди. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего 1:25. Это означает, что размер фактически должен быть разделен на 25.
• Чертеж контура крыши помогает выбрать оптимальную высоту крыши, причем в нескольких вариантах. По наиболее подходящей схеме измеряется уклон скатов.
• Далее на рисунке отмечены места установки наслонных стропильных ног, при этом каждая сторона должна быть разделена на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход стройматериала, но и не усиливать конструкцию дополнительной контробрешеткой.
• Следующим шагом будет определение длины конька. Следует помнить, что эта часть конструкции должна соединять целый ряд стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
• На основании рисунка рассчитывается необходимое количество материала.

Количество креплений определяется количеством стропильных ног с учетом всех узловых креплений. Для каждого стропила необходимо приобрести по два уголка. Лучше всего покупать доски с небольшим запасом, чтобы можно было исключить случайные ошибки в строительстве. Если конструкция строится на бетонном или кирпичном коробе, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Установка основной части.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

• Непосредственно посередине стен, к которым будут примыкать вальмы, прибивается одна доска. Между ними натягивается строительный шнур, который должен проходить строго по центральной оси.
• Два стропила прикладывают с одного из концов конструкции, их пересечение должно проходить под шнуром. Отметьте линию среза верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Отрежьте необходимую часть элемента, чтобы крыша-оболочка была необходимой формы.
• Остальные стропила выпиливаются из изготовленной заготовки. Следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
• Фермы собираются из двух стропильных ног и крепятся на один гвоздь.
• Через все фермы устанавливается коньковый брус и к нему прибиваются стропила.
• В нижней части наслонные стропила крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняется с помощью металлических уголков.
• Ранее прибитые вспомогательные доски можно снять, так как они больше не нужны.

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии с обычными стропильными ногами: верх крепится гвоздями, низ крепится с помощью уголков к мауэрлату или верхнему бревну.

Установка выполняется следующим образом:

• Выставьте первое диагональное стропило и отметьте спил. При этом нижняя часть элемента должна располагаться в углу крыши.
• Отпилить элемент по отмеченной линии и закрепить: сверху — гвоздями, снизу — уголками.
• Аналогично устанавливаются остальные диагональные стропила.
• Для заполнения тазобедренного ската бабы примеряются и устанавливаются индивидуально.
• После этого переходят к установке основных скатов.

После установки всех элементов стропильной системы делается следующее: с помощью проволочной скрутки каждое второе стропило привязывается ко второму ряду бревен или к деревянным дюбелям, предварительно заложенным в стены. Кроме того, провод можно прокладывать в кирпичной кладке или между блоками при возведении стен. Следует помнить, что от вершины до места скрутки должно быть не менее трех рядов кирпичей или двух рядов блоков.

Готовая стропильная система закрывается обрешеткой. Если покрытие мягкое, то обшивка должна быть сплошной из досок, фанеры или плит ОСП. На обрешетку с определенным шагом можно монтировать жесткие кровельные материалы.

Строительство сложной вальмовой крыши

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими изменениями. Например, диагональные стропила следует закрепить более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей станину внизу и коньковый прогон вверху.

Возвести стропильную систему вальмовой крыши гораздо сложнее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательно как над домом, так и над легкой постройкой.

Попробовав свои силы в возведении вальмовой крыши над беседкой или другой хозяйственной постройкой, можно добиться хорошего результата в самостоятельном возведении четырехскатной крыши над жилым домом.

Шатровая крыша считается достаточно сложной и материалоемкой конструкцией, возводить которую своими руками берутся немногие домовладельцы. Но если вы решили строить самостоятельно, сначала пройдите подготовительный путь — изучите теоретические материалы, в том числе изложенные в этой публикации. Затем собрать модель стропильной системы небольшого размера, чтобы разобраться в узлах, нюансах их изготовления и расчете количества бруса. Итак, предлагаем сделать первый шаг и рассмотреть…

Конструктивные особенности

Представленный на фото тип конструкции крыши представляет собой обычную двускатную крышу, но без вертикальных фронтонов. Вместо этого по бокам здания делаются 2 дополнительных ската – вальмы с разным углом наклона.

Ссылка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип крыши – четырехскатная. Поскольку его скаты сходятся в одной точке в виде купола, конек как таковой отсутствует.

Стропильная система вальмовой крыши состоит из следующих элементов (указаны на схеме):

• мауэрлат, станина — мощная обвязочная балка, устанавливаемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
• скаты крыши образуются за счет наклонных балок, установленных через расчетный интервал, — стропильные ноги;
• вместе с элементами жесткости — затяжками, стойками и раскосами — стропила образуют фермы крыши;
• прогон коньковый — брус, соединяющий верхние точки ферм;
• в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.

Вальмовые стропила

устанавливаются по линии схождения плоскостей, опирающихся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые стропилами, образуют более крутые или пологие скаты по бокам дома.

При строительстве 4-х скатных крыш применяют 2 вида ферм — висячие и наслонные. В первом нижний пояс (затяжной) опирается только на наружные ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:

Преимуществом многослойных конструкций является возможность опираться на капитальную межкомнатную перегородку и перекрывать большие пролеты без увеличения расхода материала. На эти фермы стоит обратить внимание начинающим кровельщикам, так как они надежнее и проще в установке.

Если на мансардном этаже планируется устроить жилую мансарду, то угол наклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали обычно размещают на станинах или балках перекрытий. деревянный дом . Перекрытия мансардного помещения формируются благодаря горизонтальным затяжкам, соединяющим стропила сверху, как это сделано на схеме:

Устройство вальмовой крыши пошагово

Как и любое серьезное сооружение, вальмовая крыша своими руками возводится в несколько этапов:

1. Создание проекта с расчетом несущих конструкций.
2. Лесоматериалы и другие кровельные материалы.
3. Монтаж стропильной системы.
4. Укладка покрытия с утеплением (при необходимости).

Консультации по дизайну. Чтобы вам не пришлось переживать за надежность здания, настоятельно рекомендуется доверить проектные работы инженерам, невзирая на финансовые затраты. Они рассчитают все параметры — шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями вашего района.

Выше в качестве примера показан чертеж четырехскатной крыши с наслонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных стропильных ног 6 м, высота конька 4 м, угол наклона 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанной на чертеже (9 метров). Учтите важный момент: чем больше наклонены бедра, тем большую нагрузку испытывают женщины и центральный коньковый узел, на который они опираются. В данном примере бедра лучше располагать под углом 45-50°.

Самое сложное при возведении вальмовых крыш – правильная установка узлов сращивания угловых стропил с мауэрлатом и верхним поясом ферм в разных конструкциях. Это еще одна причина проконсультироваться с проектировщиками, которые разрабатывают соединительные узлы индивидуально. Чтобы вы понимали, о чем идет речь, приводим чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.

В некоторых проектах не предусмотрено изготовление и установка конькового прогона между фермами. Затем вальмовые ребра крепятся к затяжке и дополнительным распоркам, как предписывает чертеж:

Нижний узел опирания ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует аккуратного распила досок под разными углами, что и отражено на схеме.

Для наглядного ознакомления с более сложной системой, где вальма совмещена с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед изготовлением стропильной системы вальмовой крыши следует выбрать качественную и просушенную древесину. По соотношению цена – качество наиболее подходящим вариантом является хвойное дерево – ель, лиственница или сосна. Недопустимы выраженная узловатость, гниль и следы жизнедеятельности насекомых — вредителей.

Представляем самые «популярные» размеры пиломатериалов, используемых для поэтапного возведения вальмовых крыш:

• основное стропило — одинарная доска 50 х 200 мм или двойная 40 х 150 мм;
• мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
• жен — доска 5 х 15 см;
• прогоны — брус 50 х 150 или 50 х 200 мм;
• подкосы, ригели — доска толщиной от 25 до 50 мм;
• стойки — брус 5 х 10 см.

Также пригодится набор монтажных пластин и уголков.

Примечание. Если инженеры-проектировщики рассчитают вам кровельные конструкции, они также составят спецификацию всех материалов с размерами.

Традиционно для обрешетки под укладку профнастила или металлочерепицы используют доски толщиной 25-32 мм, а для контробрешетки – бруски 5 х 5 см.

Монтаж обвязочной планки на стены

В отличие от двускатных крыш, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру. Исключением являются каркасные, бревенчатые и бревенчатые дома, где в роли мауэрлата выступает верхний прогон стены или последний ярус бревен. Затем в нем делаются пазы, куда вставляются стропильные ноги, как это реализовано на фото.

На стенах из легкого ячеистого камня — газобетона и пенобетона — перед укладкой трубопровода устраивается армирующий железобетонный пояс. В него заделываются монтажные шпильки, на которые впоследствии надевается обвязочная планка. Пошаговый порядок работы выглядит так:

1. Монтаж щитовой опалубки, обвязка армокаркаса закладными деталями и заливка пояса бетонной смесью М200.
2. Гидроизоляция бетонной поверхности рубероидом или битумной грунтовкой.
3. Установка штанги и ее фиксация на штифтах.

Угловые соединения мауэрлата выполняются врубкой пополам дерева. Таким же образом наращивают брус в длину, если стандартного размера в 6 м недостаточно. Также по углам делаются горизонтальные подкосы или вбиваются железные скобы, не позволяющие брускам разойтись под нагрузкой основных и вальмовых стропил.

Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

Сборка стропильной системы

Большие стропильные фермы принято монтировать на месте, потому что для их подъема с земли потребуется в два раза больше рабочих. В деревянных домах в первую очередь устанавливаются все потолочные балки, а вдоль них устраивается временный настил. Для установки высокого конька также понадобятся строительные леса.

Поэтапная сборка конструкции вальмовой крыши выполняется в следующем порядке:

1. Как и при строительстве двускатной крыши, первым шагом является размещение центральных опор, к которым крепится коньковый прогон.
2. Производится установка основных стропил, которые обрезаются сверху и снизу под нужным углом. По коньку противоположные стропильные ноги выводятся в одну плоскость и крепятся стальными пластинами на саморезы (желтые, а не черные). Балки крепятся к мауэрлату уголками.
3. После установки основных ферм стяните их ригелями и подкосами по чертежам, используя для крепления болты.
4. Установить ребра — крайние вальмовые стропила. Их соединение с коньком и обвязочным брусом осуществляется по одной из предложенных выше схем.
5. Отпилите и прибейте бусины к раме. Каждая из них обрезается под разными углами, определяемыми измерением в 4-х точках (по каждому краю доски).
6. При необходимости закрепить кобылку для обеспечения свеса 0,5 м и подшить карниз досками.

Совет. Так как ребра вальмы длинные, их нужно нарастить и установить дополнительные опоры. Стык делайте возле конька, где нагрузка на крышу меньше, а опоры монтируйте ближе к мауэрлату.

Как в реальности крепятся элементы вальмовой конструкции смотрите в следующем видео:

Нанесение финишного покрытия

Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию подкровельного пространства и устройство гидроизоляционного слоя из диффузионной мембраны. Последний не позволяет влаге проникать с улицы на чердак, в то же время пленка свободно пропускает наружу водяной пар. Отличие от обычных покрытий двускатных крыш одно: по линиям излома (по краям вальм) укладываются дополнительные планки покрытия.

Укрывной материал укладывается в следующем порядке:

1. Стропильная система полностью покрыта диффузионной мембраной. Полотна раскатывают горизонтально с нахлестом не менее 100 мм, начиная снизу. Стыки необходимо проклеить скотчем.
2. Пленка прибивается к внешним краям стропил через бруски контробрешетки сечением 5 х 5 см, которые обеспечивают вентиляцию под металлочерепицей или другим материалом.
3. Доски обшивки прибиваются перпендикулярно направлению стропильных ног. Интервал укладки зависит от выбранного покрытия, а для мягкой черепицы заливка сплошная.
4. Кровельный материал и вся арматура монтируется на торцах кровли, а также вокруг вентиляции и дымоходов.

Примечание. Брусья контробрешетки, прибитые к стропилам, не должны становиться препятствием для вентиляционного воздуха. Поэтому их специально укорачивают до длины 2-3 м и прибивают с зазором 5-10 см между соседними элементами.

Утепление вальмовой крыши производится как при монтаже покрытия, так и после него, главное собрать правильный «пирог», показанный на схеме. В первом случае минеральная вата укладывается сверху, под гидроизоляцию, а во втором – изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, это красивое архитектурное решение, во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но расплачиваться за это домовладельцу придется повышенным расходом древесины и усложнением строительства, а значит, временными затратами. Отсюда совет: не торопитесь с решением и хорошенько взвесьте все за и против. Но если уже взялись, то сделайте крышу качественно, для себя, не экономя на консультациях со строителями.

Инженер-конструктор с опытом работы в строительстве более 8 лет.
Окончил Восточноукраинский национальный университет им. Владимир Даль по специальности «Оборудование для электронной промышленности» в 2011 году.

Связанные записи:

Шатровая крыша или двускатная крыша: на что обратить внимание и как выбрать

Шатровая крыша или двускатная крыша: на что обратить внимание и как выбрать — Сайт МБКИ

1. Дом
2. Блог
3. Вальмовая крыша VS. ОДВЕСНАЯ КРЫША: ЧТО НУЖНО УЧИТЫВАТЬ И КАК ВЫБРАТЬ

16 декабря 2020 г.

Вальмовая КРЫША VS. ДВУСЦОВАЯ КРЫША: ЧТО НУЖНО УЧИТЫВАТЬ И КАК ВЫБРАТЬ

Рэнди Твидт

Металлическая кровля

— отличный вариант как для жилых, так и для коммерческих построек, но помимо выбора типа панели также важны варианты формы крыши. Среди наиболее распространенных стилей крыш в США — двускатная и вальмовая.

Здесь мы кратко рассмотрим эти два разных стиля, объяснив ключевые особенности и различия, а также указав причины, по которым вы можете предпочесть один из них другому для данного проекта металлической кровли, в зависимости от ваших характеристик или структурных потребностей, а также эстетические предпочтения.

Шатровая крыша

Вальмовую крышу легко отличить по тому, что в большинстве случаев она имеет скаты одинаковой длины со всех четырех сторон, которые вверху сходятся, образуя конек. Во многих случаях две стороны образуют форму треугольника, а две другие стороны образуют форму трапеции (например, форму пирамиды). Вальмовая крыша не имеет вертикальных концов.

Среди основных преимуществ вальмовых крыш:
• обеспечивают большую устойчивость и более долговечны, чем двускатные крыши, благодаря наклону внутрь со всех четырех сторон.
• хорошо себя чувствуют в районах, подверженных сильному ветру и дождю.
• обычно встречаются при более низких скатах крыши.
• позволяют добиться более привлекательных линий крыши.
Примечание. В районах с сильным ветром или сильным штормом правильное техническое проектирование, строительство и техническое обслуживание кровельной системы особенно важны для предотвращения серьезных проблем.

Двухскатная крыша

Двускатная крыша, также известная как скатная или остроконечная крыша, отмечена двумя наклонными сторонами, которые сходятся на коньке, который образует торцевые стены с треугольным расширением, благодаря своей культовой заостренной форме.

Среди основных преимуществ двускатных крыш:
• легко пропускает воду и снег; воде негде скапливаться.
• обеспечивают больше места для мансардных или сводчатых потолков.
• Обеспечьте дополнительную вентиляцию воздуха.
• их проще и дешевле построить, чем более сложные конструкции, так как для них требуется меньше строительных материалов.
Примечание. Для заснеженных регионов рекомендуется использовать более крутой склон.

Основные соображения

Эстетика: Какой архитектурный вид вы хотите получить? Например, в более промышленной архитектуре трапециевидные панели более распространены, и поэтому двускатная крыша является вероятным выбором. В жилых помещениях, где больше вальм и впадин, хорошим вариантом может стать вальмовая крыша.

Форма здания может сыграть роль в выборе типа крыши. Если у вас есть изменение направления здания, например, угол (например, здание в форме буквы L), это автоматически создаст впадину и изгиб на другой стороне. В этом случае вы можете захотеть сохранить этот внешний вид однородным, поэтому вы также должны поставить бедра на каждом конце здания.

Кроме того, вы пытаетесь прикрыть оборудование на крыше? Если это так, разница в росте может сыграть решающую роль в вашем решении.

Давление ветра: На вальмовой крыше давление ветра может быть меньше, чем на фронтоне, особенно в углах.

Стоимость труда и материалов: Более экономичным выбором будет фронтон; это наименее затратная установка, потому что у вас будет меньше материала для изготовления каркаса двускатной крыши и меньше отходов, чем с вальмовой крышей. Шатровая крыша потребует больше материала и больше труда, потому что у вас будет больше разрезов.

Профили панелей: Профиль панели, которую вы собираетесь использовать, может повлиять на выбор формы крыши. Например, для трапециевидной панели двускатную крышу будет намного проще монтировать. Требуется меньше резки панелей, и будет легче запечатать концы панелей.
