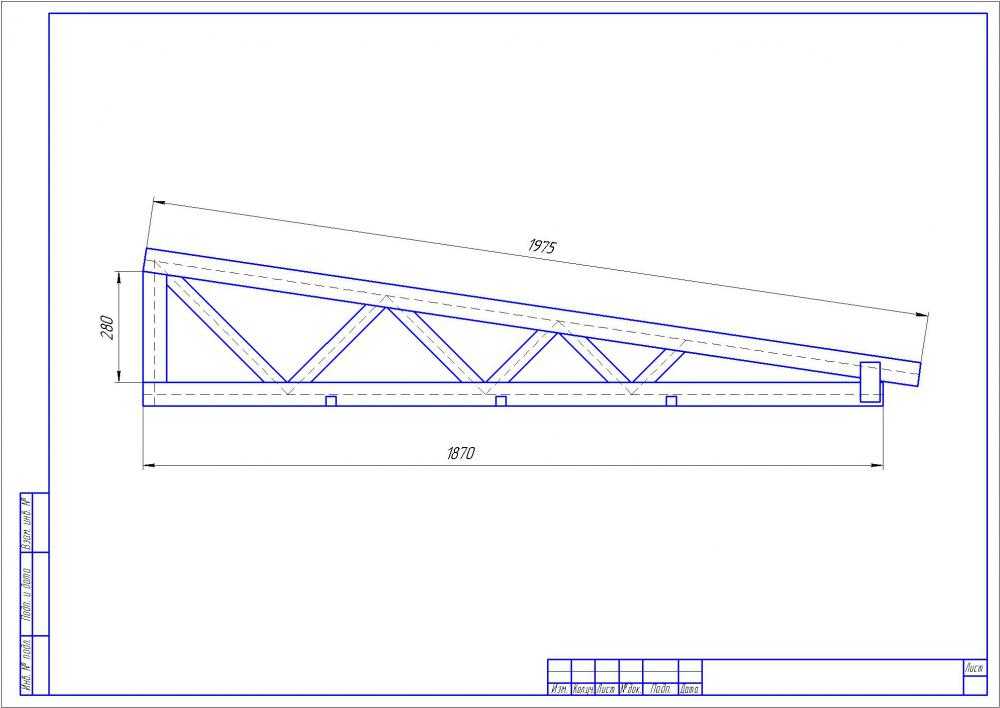

Ферма крыши односкатной крыши: деревянная и из металлических профильных труб, расчет для кровли с длиной пролета 6 м, а также особенности монтажа

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

• простоту монтажа, что позволяет выполнить работы своими руками;
• небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
• экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
• возможность использования практически любого кровельного материала.
• низкая парусность;
• при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство. Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой. Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

• Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
• Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
• Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
• Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Подводя итог, следует еще раз акцентировать внимание застройщиков, что предотвратить быстрый износ односкатной крыши, можно соблюдая правила ее расчета и строительства, выбирая только качественный деревянный материал для каркаса и принимая все меры по ее защите от неблагоприятного воздействия окружающей среды.

• Кровля

Односкатная крыша своими руками — Технология и Видео!

Содержание

• 1 Конструкция односкатной крыши
• 2 Технология выполнения односкатной крыши
• 3 Видео – крепление стропильной системы для односкатной крыши

Односкатная крыша часто применяется при строительстве частных домов, беседок, бань и хозяйственных построек как наиболее простая, дешевая и легко возводимая конструкция кровли. Строительство односкатной крыши своими руками не требует особой квалификации и по силам любому начинающему строителю. Возведение односкатной крыши не требует применения тяжелой строительной техники и больших материальных затрат.

Образец создания односкатной крыши для дома

К достоинствам односкатной крыши относятся:

• Простота конструкции и небольшой вес;
• Экономичность, небольшое количество стройматериалов для выполнения крыши;
• Возможность возведения крыши с углом уклона от 3 до 45 градусов;
• Высокая способность противостоять снеговой и ветровой нагрузке в зависимости от угла уклона;
• Для односкатной крыши подходит большинство кровельных материалов, что позволяет воплотить любые дизайнерские решения;
• На односкатной крыше можно устроить площадку для отдыха или приема солнечных ванн.

Односкатная крыша имеет и недостатки:

• Под односкатной крышей невозможно устроить полноценный чердак или мансарду;
• В регионах с сильными ветрами требуется полноценное утепление односкатной крыши и подветренных стен;

При большой снеговой нагрузке на односкатной крыше с небольшим уклоном необходимо своевременно убирать снег, впрочем, этот недостаток легко решается правильным выбором кровельного покрытия.

Конструкция односкатной крыши

Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:

Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.

Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.

Технология выполнения односкатной крыши

1. Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
2. Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают  мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.

   Технология крепления стропил с помощью металлических скоб

3. Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.

   Крепление стропил наслонного типа

4. Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.

   Стропильная система висячего типа

5.  При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
6.  При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».

   Обрешетка на крышу

7. Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.

   Утепление кровли

8. Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.

   Поверх обрешетки укладывают кровельное покрытие

Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.

Видео – крепление стропильной системы для односкатной крыши

Стропильная ферма, виды и способность к нагрузкам

Добавить в закладки ● Сборка-1 Нажмите «Ctrl + D» чтобы сохраните сайт в браузере

Ферма, от латинского firmus-прочный и, порой основополагающий конструктивный элемент в быстровозводимом строительстве.

Стропильные фермы крыши для домостроения выполняются, в основном из дерева, которое требовательно к конструктивным и защитным мероприятиям. В местах соприкосновения дерева с иным материалом необходимо устройство прокладок. Это и влагоизоляция со стороны кровли,  пароизоляция со стороны жилых помещений. Обязательны вентилируемые зазоры и обработка антипиренами и антисептиком. Ферма кровельная несет на себе все конструктивные нагрузки крыши, вес кровли, обрешетки и противостоит внешним воздействиям.

Утепление крыши, эковатой значительно продляет срок эксплуатации всех конструктивных элементов, включая ферму и кровлю, поскольку эковата натуральный целлюлозный утеплитель химически нейтрален, поддерживает баланс влажности, не допускает гнилостных и коррозийных процессов

Двускатная ферма, это целая стропильная система, где в основе лежит треугольник, как самая жесткая и максимально экономичная конструкция, способная равномерно распределить нагрузки на несущие стены дома и стать несущей кровельной частью. Создается на базе точных расчетов, исходя из требований к строительству крыши. Существует ряд конструктивных элементов, вариации, применения которых и влияют на разнообразие видов конструкций подобных ферм. Есть различие и по межопорным пролетам – висячие стропила опираются на крайние опоры, а наслонные имеют дополнительную опору на среднюю несущую стену.

Применяется как мансардная ферма при обустройстве двускатной треугольной крыши. В этом случае, часть стропильной системы является и каркасом мансарды. Балки межэтажного перекрытия могут служить затяжкой. Имеет массу конструктивных решений, основанных на  использовании дополнительных подкосов и прогонов.

Подобные фермы в строительстве двускатной крыши применяются для будущего обустройства части подкровельного пространства в качестве жилого или при необходимости создания дополнительной полезной площади. Данная конструкция имеет две параллельные балки-стойки и горизонтальные схватки, которые формируют геометрию жилого помещения. Система подкосов выполняется за его пределами.

Особая конструкция с изломанными скатами оправдана, когда невозможно вписать мансардное помещение в простую треугольную крышу. При установке на однопролетный дом необходимо усиление схваток, стояков, верхнего и нижнего пояса (который служит и межэтажным перекрытием). Если есть дополнительная опора из внутренней стены, это не обязательно. Жилое помещение здесь формируют параллельные схватки и стойки. Ферма без центральной опоры, и это дает простор для свободной планировки мансарды.

Изломанные скаты образуют два угла наклона – пологий и крутой, что характерно для обустройства просторной мансарды. Отсутствует «глухая» зона. Конструктивная особенность фермы, это висячие стропила, за счет чего фермы опираются через угловые подкосы на продольные стены с закрепленным мауэрлатом. Сложная шпренгельная система в верхней части (стоек и подкосов, формирующих треугольники), требующая точного расчета распределения напряжения и нагрузки. Высокое положение затяжки, соединяющей стропильные ноги, обуславливает высокие требования к креплениям и к мощности самой затяжки, поскольку она снижает распирающее усилие стропил.

Различаются фермы по внешнему контуру, по типам: опирания, решетки, по назначению и материалам. Но неизменным остается облегченная конструкция, минимальный расход материалов и очень высокая надежность. Сложно поверить, но фюзеляж самолета, корпус корабля, тепловоза приобретают рассчитанную прочность, благодаря ферменным элементам. Сложные инженерные системы, как мосты, опоры ЛЭП, это системы на основе ферм. Их надежность выверяется математически и не следует, приступая к строительству крыши пренебрегать расчетами, которые профессионально выполняют специалисты. Нет мелочей в строительстве, и выверенный расчет это необходимое условие для многолетней эксплуатации дома.

Наша строительная компания готова предоставить услуги своих специалистов на различных этапах строительства, утепления дома, обустройства участка. Наш телефон для любых справок и консультаций:

 8 (812) 9999-812.

Как построить крышу для сарая 12х16 | HowToSpecialist

Эта пошаговая статья о том, как построить крышу для сарая 12×16 . После возведения основания сарая и установки стеновых каркасов вам необходимо продолжить проект, установив стропила и остальные компоненты кровли. Проектируйте все с самого начала, иначе вы не сможете сделать смету расходов и можете столкнуться с множеством потенциальных проблем. Загружаемые планы в формате PDF для этого проекта с премиальными функциями в версии Сохранить .

Самый простой способ построить крышу сарая 12х16 всего за выходные – это просто, но нужно учитывать несколько аспектов. Вырежьте все компоненты, дважды проверив все измерения. После этого выровняйте стропила с обоих концов и соберите фермы на идеально ровной поверхности. Не забудьте повысить жесткость стыков, установив фанерные косынки 1/2 дюйма.

Вам также необходимо установить фермы поверх стен с помощью другого человека и зафиксировать их на месте с помощью оцинкованных винтов 3 1/2 дюйма. Всегда сверлите направляющие отверстия перед тем, как вставлять гвозди, чтобы предотвратить расщепление древесины. Вообще говоря, фермы должны быть расположены на одинаковом расстоянии друг от друга, поэтому размещайте их через каждые 24 дюйма по центру. Отвесьте компоненты по уровню, иначе крыша будет иметь неаккуратный вид. Посмотрите мои новые планы сарая 12×16 ЗДЕСЬ .

Сделано по этому чертежу

Чтобы построить крышу для большого сарая, вам потребуется следующее:

Материалы

• Пиломатериалы 902” – 92Дрова” – 4  , оба конца обрезаны под углом 30º  СТРОПИЛА
• A – 9 кусков бруса 2×4 – длина 145 1/4 дюйма, обрезанные под углом 60º с обоих концов НИЖНИЕ СТРИЛЫ
• A – 18 шт. бруса 2×4 – 20 3/4”, 9бруски 2×4 – длина 38 1/2” ПРОМЕЖУТОЧНЫЕ СТРИЛЫ
• B  – 4 куска бруса 2×4 дюйма – длина 92 дюйма, 12 кусков бруса 2×4 дюйма – длина 7 дюймов 2x КОНСТРУКЦИЯ
• C  – 9 листов 3/4-дюймовой фанеры КРОВЕЛЬНЫЕ ЛИСТЫ
• D  – 300 кв. футов толя, 300 кв. футов толя   ЧЕРЕПКА
• E — 5 листов фанеры 1/2 дюйма СОФИТ

• F  – 2 отрезка бруса 1×6 – 213 1/4 дюйма, 4 отрезка бруса 1×6 – 90 3/4 дюйма, концы обрезаны под углом 30º  ОБРЕМЕНИ

Инструменты

• Торцовочная пила
• Циркулярная пила
• Буровое оборудование, буровые долота
• Защитные перчатки, очки
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш

Наконечники

• Предварительно просверлите отверстия в деревянных компонентах, прежде чем вкручивать шурупы
• Установить передний и задний свесы

Похожие

• Часть 1: Как построить сарай 12×16
• Часть 2: Как построить крышу для сарая 12×16
• Часть 3. Как сделать двустворчатые ворота

Строительство крыши для большого сарая

Строительство крыши для большого сарая

Строительство крыши для большого сарая – несложная работа, особенно если вы планируете все с самого начала. Если вы хотите выполнить работу быстро или у вас нет большого опыта в этой области, мы рекомендуем вам построить двускатную крышу для вашего хранилища.

Как построить крышу для сарая 12×16

Планы ферм крыши

Первым этапом проекта является сборка ферм крыши. Чтобы работа выполнялась точно, мы рекомендуем вам собрать все компоненты, а затем плотно соединить их вместе. Помните, что важно сделать все стропильные фермы абсолютно одинаковыми, иначе вы не сможете установить кровельные листы.

Установка ферм крыши

Поднимите фермы над землей и установите их поверх стеновых пластин, как показано на рисунке. Затем выровняйте компоненты с обоих концов и отвесьте их с помощью спиртового уровня. Просверлите направляющие отверстия в стропилах и вкрутите в пластины оцинкованные шурупы для дерева 3 1/2 дюйма.

Убедитесь, что фермы расположены на одинаковом расстоянии друг от друга, оставляя между ними расстояние около 24 дюймов по центру. Крыша должна иметь уклон не менее 30º для правильного отвода воды.

Крепление концов фронтона

После установки всех деревянных ферм на верхние плиты необходимо продолжить проект, подгоняя концы фронтона. Кроме того, сейчас самое время построить боковые свесы. Чтобы построить жесткую конструкцию, мы рекомендуем вам прикрепить внешние стропила к фермам, вставляя 3-дюймовые винты через каждые 8 ​​дюймов.

Выровняйте все компоненты, убедившись, что односкатная крыша выглядит симметрично.

Установка навесов

Установка навесов — несложная работа, если вы следуете правильному плану и используете соответствующие материалы. Кроме того, убедитесь, что размер свесов соответствует вашим потребностям, так как потом будет невозможно что-то изменить. Вставьте деревянные блоки 2×4 между стропилами и зафиксируйте их 3-дюймовыми шурупами.

Убедитесь, что вы утопили головки шурупов и просверлили направляющие отверстия, чтобы предотвратить расщепление древесины.

Установка кровельных листов

Установка кровельных листов на место не займет много времени, если вы используете 3/4-дюймовую шпунтованную фанеру. Положите листы на стропила и закрепите их 2-дюймовыми шурупами через каждые 8 ​​дюймов вдоль стропил. Края листов должны быть на одном уровне с крышей, поэтому убедитесь, что вы приняли во внимание этот аспект, прежде чем вставлять шурупы.

Размер листов можно подогнать под нужную форму с помощью циркулярной пилы с острым лезвием.

Крепление рубероида

Следующим этапом проекта деревообработки является покрытие крыши войлоком. Как вы можете видеть на изображении, вам нужно убедиться, что полосы толя перекрываются не менее чем на 2 дюйма. Кроме того, вы должны зафиксировать толь на фанерных листах скобами.

Установка битумной черепицы на навес

Далее необходимо установить черепицу на крышу большого сарая. Начните с нижней части крыши, установив первый ряд, как показано на рисунке. Используйте кровельные гвозди, чтобы прикрепить черепицу к кровельным листам.

Начните первый курс с полной таблетки, второй с 2 ​​1/2 таблетки, третий с 2 ​​таблетки, четвертый с 1 1/2 таблетки, пятый с 1 таблетки, шестой с половинной таблетки и седьмой с 3 таб. Закрепите черепицу кровельными прихватками.

Крепление планок

Одним из последних шагов этого проекта является прикрепление планок 1×6 к концам деревянных стропил, а также к боковым концам большого сарая. Как вы можете видеть на изображении, вам нужно отрегулировать размер планок с помощью циркулярной пилы, следя за тем, чтобы края не порвались. После этого зафиксируйте планки на месте гвоздями 1 1/4 дюйма.

Установка двери и окна

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Поэтому, чтобы выполнить работу профессионально, вам необходимо проверить, правильно ли закреплена конструкция крыши. Кроме того, убедитесь, что между черепицей и планками нет зазоров, в противном случае заполните их полосками силикона. Посмотрите мои новые планы сарая 12×16 ЗДЕСЬ .

Спасибо, что прочитали нашу статью о как построить крышу для сарая 12х16  и рекомендуем вам ознакомиться с остальными нашими проектами. Не забудьте поделиться нашими проектами с друзьями, используя виджеты социальных сетей.

 << Предыдущая  | Далее >>

Сделайте так, чтобы конструкция односкатной крыши выглядела просто и профессионально

Зачем ждать, пока вы начнете строительство односкатной крыши, чтобы выяснить, какие ошибки можно совершить? Вот последовательность того, как построить свой крыша и некоторые распространенные ошибки, которых можно легко избежать.

Это означает, что вы, надеюсь, чему-то у них научитесь, и что ваш проект займет меньше времени и принесет больше удовольствия.

Итак, с чего лучше всего начать строительство односкатной крыши?

Как ни странно, лучше всего начинать строительство крыши сарая, когда вы закончили пол сарая.

Я рекомендую построить фермы для сарая самостоятельно с помощью приспособления. Причина этого в том, что все работы по дереву выполняются на земле, а приспособление гарантирует, что каждая ферма идентична следующей. В ваших планах сарая будет указан размер каждого члена фермы и способ размещения крыши. зажим для фермы, показанный на изображении ниже. Затем элементы стропильной фермы просто вставляются в приспособление, а фанерные косынки прибиваются на место. Однажды фермы готовы, они откладываются до тех пор, пока не будут построены стеновые панели.

Процесс строительства односкатной крыши можно возобновить после того, как вы установили стеновые панели и у вас есть ровная поверхность в верхней части стены для поддержки крыши.

Первые фермы, которые нужно возвести, находятся на торцах фронтона, с закрепленным сайдингом. С их помощью у вас есть замкнутое пространство на каждом конце крыши.

Отсюда фермы крыши поднимаются в нужное положение. Следует отметить, что фермы не останутся на месте точно так, как вы их разместили. без вашей помощи. Если вы прикрутите горизонтальную рейку и распорку, как показано на диаграмме последовательности ниже, это удержит фермы в место и в вертикальном положении, пока вы не будете готовы исправить обшивку крыши.

Завершающим этапом является крепление кровельного покрытия. Но прежде чем сделать это. Закрепите софитные доски, отделку концов стропил и наполнители между верхними плиты крыши и нижней части настила крыши. Это первая из 5 ошибок, которых вы можете легко избежать при строительстве крыши, описанных ниже…

Помимо описанных выше простых шагов по сборке односкатной крыши, что может пойти не так?

Что ж…

Как только вы о них узнаете, строительство вашей односкатной крыши станет проще и качественнее в долгосрочной и краткосрочной перспективе.

1. Последовательность построения

Первая ошибка относится к приведенной выше последовательности. Может показаться логичным построить стены, затем добавить стропильные фермы и настил крыши и только наконец, чтобы добавить отделку и доски софита. Однако опыт показывает, что установка потолочных досок и некоторых декоративных элементов до крепления настила крыши значительно облегчает работу. Гораздо проще получить доступ к софитным доскам до того, как будут закреплены панели крыши. Имейте это в виду по мере достижения этой стадии проекта.

2. Понимание точности

Вторая ошибка связана с точностью углов. Вы будете использовать кровельный квадрат как часть набора инструментов для строительства сарая. Но погрешность маркировки или обрезки всего в половину или один градус и фиксация концов вместе может привести к изменению длины ваши фермы и крыша неправильной формы. Я рекомендую вам создать легко конструируемый «шаблон фермы» на плоской поверхности. пола вашего сарая. Это означает, что у вас есть хороший контроль размеров всего пролета, и каждая из ферм получится размерно одинаковые.

3. Упущенные компоненты

Третья ошибка при строительстве односкатной крыши связана с тем, что сначала вы не выполнили домашнюю работу и упустили компоненты. Два элемента, которые обычно опускаются, — это капельная кромка. и крепления крыши. Капельница представляет собой изогнутый металлический профиль, который крепится к нижнему краю ската крыши. Кровельное покрытие перекрывает капельницу край и защищает нижний край кровельной доски от повреждения водой. Не такая уж большая проблема в краткосрочной перспективе, но со временем доски могут вздуться, расслаиваться и гнить. Поэтому, когда придет время перекрыть крышу, может потребоваться замена и настила. Второй пункт, который легко опустить, это ураган. анкеры для соединения стропильных ферм со стеновой плитой. При сильном ветре самой большой проблемой, с которой сталкивается односкатная крыша, является то, что она не поддерживает собственный вес крыши. крыша, но поднятие, создаваемое ветром, немного похоже на крыло самолета. Использование этих небольших металлических зажимов для крепления стропильных ферм к стеновой пластине с гвоздями гарантирует, что крыша остается прикрепленной к навесу. В некоторых районах, особенно подверженных ураганам, местные строительные нормы и правила требуют, чтобы небольшие конструкции например, навесы также крепятся к земле с помощью грунтовых анкеров.

4. Электроинструменты

Четвертая ошибка связана с неполным использованием электроинструментов. Строительство сарая требует огромного количества физической и умственной энергии. Это может быть первый раз, когда вы беретесь за проект такого масштаба, и поэтому, чтобы дать вам «ногу», почему бы не максимально использовать современные электроинструменты. чтобы сэкономить часть физической работы и дать вам время подумать о том, что вы делаете. У большинства людей будет электрическая дрель, которая может удвоить как шуруповерт. Наличие дисковой пилы, которая поможет вам быстро и точно разрезать листы фанеры по размеру, сэкономит вам часы и даст много более ровный срез, чем большинство может сделать с помощью ручной пилы. Также может помочь ножовка или гвоздезабивной пистолет. Отрезная пила для распиловки бревен по длине и необходимые углы для стропил. Гвоздезабивной пистолет для экономии вашей руки при креплении фанеры и досок к каркасу. Один полезный совет для размышления если вы думаете, что покупка дорогого инструмента только для одной работы — это покупка инструмента для проекта, а затем его перепродажа на eBay. Это вообще получается дешевле, чем арендовать инструмент в пункте проката.

5. Не работайте в одиночку

И последний совет, который поможет сделать процесс строительства односкатной крыши приятным. такие работы, как подъем панелей и ферм на место. А также обсудить тонкости работы и внести предложения. Этот может быть другим членом семьи или другом, который может сам захотеть осуществить аналогичный проект. Так что хотелось бы поучиться все ошибки, которых вы избегаете.

Итак, 5 ошибок при строительстве односкатной крыши, которых можно легко избежать:

• 1. Правильная последовательность строительства и установка софитов и отделки перед настилом крыши
• 2. Использование приспособления для сборки ферм крыши для обеспечения точности и согласованности.
• 3. Проведите исследование, чтобы убедиться, что вы включили все необходимые компоненты крыши
• 4. Использование электроинструментов для экономии умственной и физической энергии.
• 5. Пригласите кого-нибудь помочь вам с более тяжелыми нагрузками. А также предложить полезные предложения и наблюдения.

Пока речь идет о домашней работе, следующая статья дает хороший обзор всех компонентов, необходимых в сарае. крыша. Хотя эти две статьи могут натолкнуть вас на некоторые мысли о том, следует ли вам включить чердак или световой люк в свой проект.

Наконец, я хочу, чтобы вы завершили свой проект в лучшей форме, чем вы начали, пожалуйста, дайте эту статью об аспектах безопасности, которые следует учитывать при построить свою односкатную крышу.

Создание лучшей фермы крыши

Ферма крыши, проще говоря, представляет собой деревянный каркас, который поддерживает крышу построенной конструкции, например, сарая.

mit Schädigung der Nerven, die zu den Gefäßen des Penis führen; mit Schädigungen des Rückenmarks und anderen klinischen Begleiterscheinungen; Menschen, die mehrere Medikamente gleichzeitig einnehmen, usw. Aber leider ist das Medikament nicht in der Lage Netz, alle Arten von erektiler Dysfunktion zu heilen. In jedem Fall sollten Sie vor der Einnahme eines Medikaments Ihren Arzt konsultieren.

Существует множество способов проектирования и соединения ферм, и у строителей сараев часто есть свои методы и стили.

«Многие из них: «Я всегда так делал» или «Так научил меня этому папа». На самом деле это не инженерный дизайн, но он работает», — говорит Джей Джонс. , технический директор Института ферменных плит (TPI).

Несмотря на то, что процесс возведения фермы может работать, строитель может улучшить конструкцию фермы крыши с точки зрения эффективности, стоимости и поставок.

СООБРАЖЕНИЯ ПО НОРМАМ

Прежде чем рассматривать конструкцию ферм крыши, строители навесов должны решить, будут ли их конструкции подпадать под действие строительных норм и правил, что означает, что фермы крыши должны быть утверждены.

«Если вы находитесь в каком-то месте, а размер здания соответствует нормам, это автоматически вынуждает их строить свои фермы в соответствии с ANSI/TPI 1, то есть проектированием и конструкцией. Стандарт для деревянных ферм из металлических листов», — говорит Джим Фогт, директор по техническим услугам Ассоциации строительных компонентов (SBCA).

«Я думаю, что им будет трудно получить одобрение чиновника по коду без печати инженера на ферме. Обычно так и делается».

Это особенно важно, если строитель сам строит фермы.

«Когда они начнут расти и им потребуется разрешение на строительство, строительный инспектор, скорее всего, захочет увидеть технический чертеж этих ферм», — добавляет Джонс.

Независимо от того, требуется ли сооружению разрешение на строительство, и Джонс, и Фогт считают, что стропильные фермы строятся двумя способами: либо с металлической соединительной пластиной, либо с деревянными косынками (OSB или фанера).

МЕТАЛЛИЧЕСКИЕ СОЕДИНИТЕЛЬНЫЕ ПЛАСТИНЫ

Марк Ламбрайт, владелец компании Golden Rule Machine, которая поставляет прессы для ферм строителям навесов по всему округу, говорит, что строительство фермы крыши силами строителей может повысить производительность и увеличить прибыль.

«Я призываю строителей оценивать время и усилия, затрачиваемые на строительство фермы», — говорит он.

Если строитель использует металлические соединительные пластины с «зубцами», то они должны впрессовываться гидравлически, говорит Джонс.

«Вы можете поставить соединительные пластины, прибить их, они будут держаться вместе, но что касается опубликованных значений, они годятся для этих значений только в том случае, если они гидравлически прижаты», — указывает он.

Фогт говорит, что металлические соединительные пластины обычно представляют собой стальные пластины 20-го калибра, которые были пробиты по определенному шаблону, чтобы сформировать зуб примерно 3/8 дюйма в длину.

Он добавляет, что производители соединительных пластин провели много исследований в отношении того, как укладывать шаблон, чтобы максимизировать прочность соединения пластин с использованием различных пород дерева.

«Некоторые ориентации пластин, которые могут заканчиваться на стыке, в зависимости от используемого шаблона, могут иметь до 20 процентов разницы в определенной ориентации между пластиной A и пластиной B», — говорит Фогт. «Хотя цифры близки, могут быть различия».

Чаще всего, когда речь идет о металлических соединительных пластинах, у производителей есть проприетарное программное обеспечение для проектирования ферм.

«Для производителя сарая, который хочет попытаться построить свои собственные фермы с использованием этих типов соединительных пластин, я думаю, что они должны иметь какие-то отношения с одним из этих производителей пластин, чтобы иметь возможность использовать их программное обеспечение». — говорит Фогт. «Программное обеспечение довольно универсально. Буквально все, что вы можете придумать, вероятно, может быть спроектировано».

Металлические соединительные пластины с отверстиями для гвоздей, которые строитель может приобрести в магазине. Строитель просто кладет плиту на стык и прибивает ее гвоздями.

«Проблема с чем-то вроде этого часто связана с этими соединительными пластинами, если конструкция должна соответствовать коду, официальный представитель кода сказал бы, что мне нужно доказательство того, что то, что вы построили, будет работать, потому что нет никаких предписывающих требований в строительные нормы для этого», — отмечает Фогт. — Ты не можешь идти к столу.

СОЕДИНИТЕЛЬНЫЕ СОЕДИНИТЕЛИ

Фермы, изготовленные из размерной древесины 2 на 4 или 2 на 6, также могут быть изготовлены в мастерской из плит OSB или фанеры треугольной формы, называемых косынками, которые прибиваются к стыку гвоздями.

«Это довольно трудоемко, — говорит Фогт.

Джонс указывает, что многие «каркасы» крыш для навесов должны взаимодействовать с диафрагмой крыши, стенами и торцевыми стенами, чтобы удерживать все это вместе, потому что рамы стремятся вытолкнуть наружу. Фанера держит все вместе.

«Кто-то собирает их самостоятельно, я знаю, что это сделано, и лучше всего использовать фанерные косынки и скобы, столько скоб, сколько вы можете вставить в эту косынку», — говорит он.

Фогт говорит, что когда строитель использует прибитую гвоздями косынку, он ограничен числом гвоздей и толщиной косынки.

«Что касается гвоздей, я бы хотел спросить, используют ли они гвоздь с формованным стержнем», — говорит он. «Будь то кольцевой стержень, винтовой стержень, зазубрина или что-то в этом роде, у него, как правило, будут лучшие показатели вывода».

Длина гвоздя также имеет значение. Например, при использовании косынки 7/16 и 2 на 4, соединенных с 3-дюймовым гвоздем, часть гвоздя будет торчать с другой стороны. Это можно закрепить, создав двойное значение сдвига.

«Если они используют только 2,5-дюймовый гвоздь, скажем, они вбивают его в полудюймовый OSB/фанеру, 1,5-дюймовый элемент, этот гвоздь не торчит с другого конца», — отмечает Фогт. «Это хорошо, но вы должны использовать значение гвоздя с одним сдвигом, поэтому вам нужно забить один гвоздь с одной стороны, а затем вы должны подойти с другой стороны и забить еще один гвоздь, чтобы нагрузка на соединение была симметричной. ”

Толщина материала, используемого для косынки, также влияет на номинальный пролет, т. е. на то, насколько далеко друг от друга могут быть расположены фермы вдоль крыши.

Когда речь заходит об использовании OSB или фанеры для косынок, Фогт говорит, что OSB используется чаще.

«Во-первых, это более распространено, чем фанера», — указывает он. «Во-вторых, поскольку это прессованный материал, вы обычно получаете более высокий удельный вес, чем с фанерой. Это один из факторов, определяющих допустимое боковое сопротивление ваших ногтей. Чем выше удельный вес, тем выше стоимость гвоздя».

ПОКУПКА ФЕРМ

В то время как многие строители предпочитают конструировать свои собственные фермы крыши, другой вариант – заказать их у производителя ферм.

Выбирая этот путь, строитель сарая будет знать, что фермы спроектированы и спроектированы экспертами, и он может заказать инвентарь в любое время.

«Если вы пойдете к производителю ферм, вы можете сказать, что мне нужен шаг 4 ½ 12, или вальмовая форма, или любая другая форма, которую вы хотите, и они могут в значительной степени спроектировать ее для вас», — говорит Джонс.

«Нередко некоторые из этих производителей ферм заключают контракты с фирмой, которая делает гаражи, автономные, для разных пролетов и разных шагов, и они просто проворачивают целую кучу этих одного или двух проектов.
