Двускатная крыша своими руками, конструкция, монтаж, видео

Оглавление

• Особенности подготовки основы для кровли различного типа
  • Материалы каркаса
  • Размеры бруса и доски для различных элементов каркаса двускатной крыши
  • Инструменты и приспособления
  • Немного о безопасности
• Монтаж двускатной крыши
  • Расчет положения каркаса
  • Как укладывать мауэрлат для двускатной крыши
  • Монтаж стропил
  • Ферма кровли
  • Фронтон
  • Обрешетка
• От чего зависит высота конька двускатной крыши
• Утепление крыши
• Как сделать крышу двухскатную своими руками: подготовительные работы
• Установка мауэрлата
• Подготовка
• Дом с односкатной крышей – смотрим плюсы и минусы
  • Дом с односкатной крышей в сухом климате
  • Дом с односкатной крышей в холодном регионе
  • Использование односкатной крыши
  • Проекты домов с односкатной крышей
• Утепление крыши
• Выполнение монтажных работ
  • Монтаж обрешетки
• Далее, рассмотрим варианты крыши частного дома

Особенности подготовки основы для кровли различного типа

Шаг обрешетки под металлочерепицу должен соответствовать ширине одного листа. Под мягкую кровлю укладывается листовой материал. Как правило, для этого применяется водостойкое ДСП.

Использовать сплошной настил из досок не рекомендуется, поскольку их размеры и форма могут значительно меняться от уровня влажности воздуха, что может привести к преждевременному разрушению мягкой черепицы на швах. Использование толстой фанеры также не рекомендовано. Она менее долговечна, чем хорошая ДСП, и не позволяет пользоваться гвоздями.

Материалы каркаса

Для построения каркаса крыши используют только хвойные породы дерева. Брус и доски из хвойных пород очень прочные, упругие, практически не впитывают влагу, не подвержены гниению и не по вкусу жукам-древоедам. Для повышения пожаробезопасности крыши дерево следует обработать соответствующими огнезащитными средствами (специальным лаком ОЗЛ-СК, краской ВД-545 по дереву и антипиренами или биопиренами).

Размеры бруса и доски для различных элементов каркаса двускатной крыши

Минимальное сечение бруса и досок для элементов каркаса определяем по таблице ниже.

Сечение стропил зависит от шага и максимальной длины стропильной ноги.

Инструменты и приспособления

Для возведения двускатной крыши своими руками потребуется такой инструмент:

• топор;
• молоток;
• пила универсальная или поперечного пиления;
• рожковый ключ нужного размера под гайки и стягивающие шпильки;
• плоскогубцы;
• строительный степлер;
• шуруповерт;
• гвоздодер;
• дрель.

Обычно используется ручной инструмент, но применение вместо него электрического ускорит работу и упростит задачу. Очень полезно иметь под рукой отвес и водяной уровень. Роль отвеса может играть любой небольшой грузик на шпагате. Вместо водяного уровня можно использовать ватерпас, но это менее удобно, и точность установки горизонтали на протяженных участках – гораздо ниже.

Кроме, собственно, инструмента потребуются также такие приспособления:

• лестница или стремянка;
• лебедка, самодельный или разборный помост.

Немного о безопасности

Если высота места работ превышает три человеческих роста, обязательно нужно позаботиться о своей безопасности перед тем как построить крышу. Все конструктивные элементы крыши имеют немалый вес и в сочетании с высотой представляют потенциальную опасность для человека.

При поднятии деревянного бруса, досок, готовых стропильных конструкций с земли наверх нужно использовать лебедку, а не тянуть их руками. Во время настила кровли обязательно пользоваться страховочными веревками или канатами, надежно закрепленными к прочному основанию. На месте строительства обязательно должна иметься аптечка.

Монтаж двускатной крыши

Общая информация, которую необходимо знать перед монтажом двускатной крыши. Все деревянные изделия должны быть пропитаны антисептиком, покрыты олифой. Такая подготовка защитит их плесени, повреждения от резких перепадов температуры, высыхания летом и намокания осенью и весной, когда в атмосфере повышается влажность.

Расчет положения каркаса

Перед тем, как начать поэтапно возводить крышу, необходимо рассчитать угол наклона будущего каркаса.

На площадях, где часто дуют сильные ветра, рекомендуется уклон кровли 10-10°. Наклон обеспечит прочность крепления металлических листов к обрешетке и ветер не сможет их сорвать.

Как укладывать мауэрлат для двускатной крыши

Мауэрлат укладывают на верхнюю часть стены или сейсмопояса дома. Рекомендуется использовать древесину хвойных пород. Такая древесина прослужит дольше и менее склонна к повреждениям.

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Под него обязательно прокладывают гидроизоляционный слой из рубероида. Соединяется со стеной с помощью шпилек для деревянного дома, для кирпичного используются вязальная проволока, арматура.

Монтаж стропил

Сборку стропил двускатной крыши лучше всего произвести на земле. В последствии их можно поднять с помощью веревок. Укладка стропил двухскатной крыши производится за счет крепления уголками, скобами.

Верхняя обвязка стопил двускатной крыши производится за счет монтажа «на ус». Коньковая балка укладывается после установки и крепления крайних стропильных ног к стене здания.

После того, как были ровно выставлены стропила рекомендуется еще раз каждую ногу проверить с помощью уровня. Стропильные ноги должны жестко упираться в мауэрлат.

После того, как выставлены стропила и надежно укреплен мауэрлат, рекомендуется перейти к сборке фермы крыши.

Ферма кровли

Этап крепления ферм кровли состоит из того, чтобы скрепить между собой стропила и основание крыши. Это не даст стропильным ногам оторваться или завалиться на бок, а также распределит нагрузку на основание дома.

Фронтон

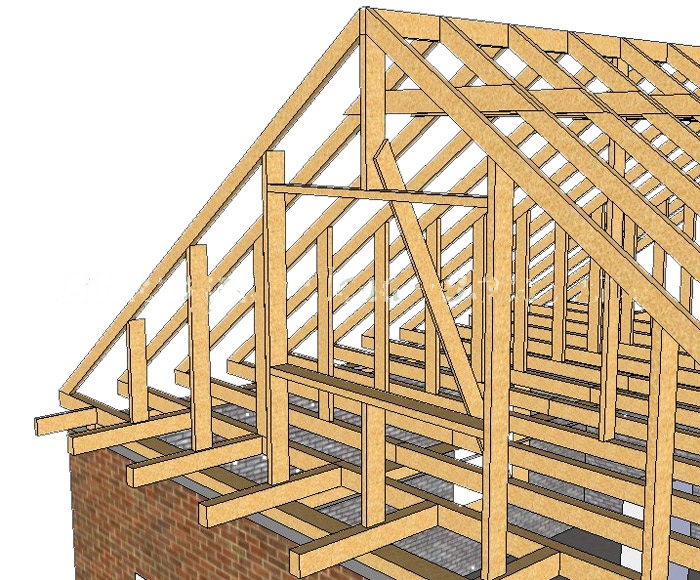

При формировании каркаса двускатной крыши обязательно возводят фронтон. Это своего рода продолжение стены дома по обеим сторонам двускатной крыши. Первая и последняя фермы служат каркасом фронтона.

Перед установкой фронтона необходимо проверить перпендикулярность конструкции, проследить за тем, чтобы стропила имели одинаковую высоту. К верхней части фронтона крепится коньковая балка.

Для изготовления фронтона используется доска размером 50 х 100. Обшивку проводят вертикально или горизонтально.

Обрешетка

После того, как основание под крышу готово, на стропила в перпендикулярном положении укладываются брусья размером 400 х 400. Они стягивают стропильные ноги и одновременно являются основанием, к которому будет прикручиваться профильный лист или металлочерепица.

Обрешетка бывает двух видов:

1. Сплошная. Используется при покрытии крыши мягкими видами кровли. Например, ондулин. Сам материал форму не держит. Поэтому для него укладывается сплошная жесткая обрешетка.
2. Решетчатая. Данный вид укладывается с промежутками. Шаг разрывов между покрытиями зависит от типа используемой кровли. Чем тяжелее металлический лист, тем меньше должен быть шаг.

Для утепления крыши используется утеплитель в виде минеральной ваты. Обязательна между стропилами и брусьями обрешетки укладка гидроизоляционной пленки. Это защитит крышу от собирания конденсата внутри. А конденсат, если будет частым гостем, способен привести к гибели деревянных изделий, разбуханию их, заплесневению. Создать благоприятные условия для развития болезнетворных организмов для дерева.

На нижнюю рейку обрешетки, до укладывания кровельного материала, рекомендуется положить карнизную планку. Она будет служить направляющей для стека дождевой воды в водосток.

После закрепления металлических листов или металлочерепицы, прикручивается конек на стыке верхней части кровли. А листы необходимо укладывать слева направо внахлест. К обрешетке крепятся саморезами.

От чего зависит высота конька двускатной крыши

Как уже отмечалось выше, конёк — это верхняя горизонтальная часть крыши, образованная пересечением скатов. Определение высоты конька — одна из ключевых задач при проектировании крыши. Неверное решение влечёт за собой ряд проблем, связанных с дальнейшей эксплуатацией.

Чтобы рассчитать высоту конька крыши, опираются на следующие факторы.

1. Климатические условия региона. К ним относится среднегодовой уровень выпадения осадков, ветровая нагрузка и высота снежного покрова. Каждый фактор вносит свои коррективы при выборе высоты крыши. Так, затяжные снежные заносы и обильные дожди предполагают крутизну скатов более 45о, при этом осадки сходят с кровли довольно быстро, не успевая причинить повреждения. В степных зонах, где господствуют устойчивые ветры, принято возводить пологие крыши, с наклоном скатов не более 10–12о. Здесь кровля с низко-скатной конструкцией прослужит дольше и будет эффективнее сохранять тепло в доме.

2. Наличие или отсутствие чердачного помещения в конструкции дома. Так как двускатные кровли бывают двух типов — с чердаком или без него, при выборе угла наклона нужно учитывать дальнейшие этапы эксплуатации. Одним из самых распространённых вариантов обустройства чердачного помещения является мансарда. Для этого используют специальную конструкцию двухскатной крыши, которая называется ломаной и расширяет полезную площадь мансарды. Вариант без чердака чаще используют при строительстве гаражей, складских ангаров и тому подобных сооружений.

3. Вид кровельного материала. Знание свойств наружного покрытия влияет на оптимальный выбор уклона скатов и высоту конька. Вот несколько основных правил:

Важность правильного определения высоты конька крыши в каждой конкретной ситуации трудно переоценить. Не осталась она и без внимания нормативных строительных документов

Сборник правил и таблиц СНиП 23.01.99 и СП 20.13330.2011 подробно отражают требования, предъявляемые к строительству крыш в различных климатических зонах.

Там же регламентируются минимальные размеры эксплуатируемых чердаков (жилых мансард). Учитывается не только удобство помещения для жизнедеятельности человека, но и противопожарные нормы. Размеры чердака не должны быть меньше необходимого минимума для профилактики и технического обслуживания крыши — 1,5 м в высоту и 1,2 м в длину. Допускается сужение проходов в сложных составных конструкциях на 35–40 см.

Существует два способа определения высоты конька:

1. Графический, в котором используется точный чертёж в заданном масштабе.
2. Математический — при помощи геометрических формул, выражающих зависимость высоты конька от длины основания крыши и угла наклона.

Третьим можно назвать автоматический способ расчёта при помощи онлайн-калькуляторов, которыми сегодня изобилует интернет. Но при всём уважении к современным компьютерным технологиям нужно отдавать себе отчёт в том, что в случае ошибки или неточности расчётов никто не понесёт ответственности за напрасно потраченные деньги.

Поэтому лучше всё же выполнять расчёты самостоятельно. Геометрические вычисления производятся по формуле H = L ∙ tg A, где H — высота конька, L — половина длины пролёта, а tg A — тангенс угла наклона ската, значение которого можно взять из справочных таблиц.

Для определения высоты конька нужно знать размер основания и тангенс угла наклона ската

Утепление крыши

Надёжно закрывшись от осадков можно переходить к утеплению. На сегодняшний день утеплителей для самостоятельного монтажа заслуживающих внимания всего два: пеноплэкс и каменная вата. Оба в виде плит. При разной длине имеют общую ширину 60 см. Виды утеплителей подробно описаны в статье «Утепление крыши изнутри»

В средней полосе России минимальный слой минеральных утеплителей 15 см. Оптимальный 20-25 см. Поэтому утеплитель монтируется в несколько слоёв. Стыки матов предыдущего и последующего слоя разносятся как минимум на 20 см.

Поверхность утеплителя с внутренней стороны помещения обязательно защитить пароизоляционной плёнкой. Причём это защита не только утеплителя от влаги, но и обитателей помещения от распространения его микрочастиц.

Хотелось бы заострить внимание на контррейке. Почему лучше напилить её из доски, а не использовать брусок 50х50 как везде рекомендуют

Потому что планируется утепление изнутри. Распустив доску 5х15 см получится два бруска по 7 см. Приколачиваются они плашмя, обеспечивая вентиляционный зазор в 5 см. При этом с обеих сторон стропила образуется выступ по сантиметру, позволяющий корректно поместить утеплитель, не выдавив его наружу и не перекрыв вентиляционный зазор.

Как сделать крышу двухскатную своими руками: подготовительные работы

Для определения размеров крыши важно учитывать ветреную нагрузку и то, насколько интенсивно выпадают осадки в вашем регионе. Меньший наклон позволяет конструкции быть более прочной

Однако это палка о двух концах: в свою очередь, слишком маленький угол не даст обустроить чердачное помещение или мансарду.

Конструкция и форма крыши создается в соответствии с планом самого дома

Нужно принять во внимание габариты здания, есть ли продольная несущая стена в центре. Если не планируется обустраивать чердачное помещение или мансарду, то можно сделать крепкую и долговечную крышу с наслонными стропилами

На фото ниже это прекрасно видно. Для строительства простой и долговечной крыши нужно выдержать угол в 45-50 градусов. В статье «Как сделать каркас двухскатной крыши» вы можете найти для себя много чего полезного на этот счет.

Установка мауэрлата

При строительстве загородного дома на дачном участке целесообразно использовать временный вагончик. Сборка любой крыши, в том числе и двухскатной, начинается с установки мауэрлата. Он должен иметь строго горизонтальное положение, для этого все стены проверяются по уровню. Если где-то есть отклонение, нужно их выровнять цементным раствором, после того как он схватится, можно приступать к установке. Если дом деревянный, груз кладётся на верхний венец

Если стены сделаны из газобетона, пенобетона или подобных материалов, для мауэрлата важно подготовить основание в виде армопояса. В него обязательно монтируется закладной крепёж, например, проволока или шпильки, к которому впоследствии будет крепится брус

Существует как минимум три варианта крепления.

Расстояние между креплениями не должно превышать 120 см. Между стеной и мауэрлатом обязательно укладывается гидроизоляция. В качестве неё можно взять рубероид, сложенный в 2 слоя.

Подготовка

Для точного расчета размеров и материалов требуется сделать поправку на климат, в особенности – на количество снега зимой. Малый наклон хорошо противостоит порывам ветра, но скапливает на поверхности довольно большое количество снега и делает чердак недоступным. Крутой угол (больше 40 градусов) – наоборот, расширяет пространство, позволяет быстрее избавляться от снега, но сильный ветер способен повредить кровлю или сорвать пласты (при недостаточном укреплении).

В соответствии с проектом дома выбирается форма и конструкция крыши, определяются опорные точки системы стропил (они должны совпадать с несущими точками верхнего этажа). Потому учитываются ширина дома и центральная несущая стена, и на основе полученной информации составляют чертежи двухскатной крыши своими руками.

Для превращения чердака в пригодное для проживания место, следует класть укрепленную крышу с наслонными стропилами – это даст приличный запас прочности (достаточный для создания жилого помещения). Для этого они крепятся к прогону конька, он поддерживается стойками, а те, в свою очередь, опираются на несущую внутреннюю стенку. В случае с небольшими домами оптимальный вариант – висячие стропила. Практично, недорого и надежно.

Ноги стропил связываются парно при помощи ригелей (горизонтальные перемычки для большей жесткости). Вся система ставится на боковые стены дома.

Для прогона берут брус — он послужит доп. опорой стропил и укрепит каркас. Монтаж будет совершаться с помощью стоек, которые опираются на брусья вдоль ската (лежни). В сочетании лежни и стойки послужат основой для мансарды и позволит ее без проблем оборудовать под собственные нужды в дальнейшем.

Рассчитывая количество материалов для строительства, следует учитывать вес, дабы избежать перегрузки фундамента. Все сечения считаются на основе размеров системы стропил.

Дом с односкатной крышей – смотрим плюсы и минусы

Дом с односкатной крышей в сухом климате

Для сухого климата, который характеризуется малым количеством осадков в течение года, дом с односкатной крышей подходит как нельзя лучше.

Для такого климата можно разработать проект дома, односкатная крыша которого будет почти плоской. Это значит, что угол наклона крыши будет 5 процентов и менее. Или, если брать в абсолютных величинах, то на каждый погонный метр ската крыши вы будете получать всего 5 сантиметров увеличения высоты кровли. То есть, на 10 метров ската мы будем иметь крышу высотой в верхней ее части всего в полметра.

Если угол наклона крыши менее 5 процентов, то такая крыша считается условно плоской. А если угол наклона крыши равен 2 процентам и менее, то такая крыша считается плоской. Полностью плоских крыш (чтобы угол наклона был равен 0 процентов) не делают практически нигде, разве что в пустынях (но там, думаю, никто и не мерит угол наклона крыши глиняных мазанок).

Дом с односкатной крышей в холодном регионе

Для холодных регионов, в которых осадки три-четыре месяца в году выпадают в твердом состоянии в виде снега, особую роль будет играть прочность кровельной системы и ее способность освобождаться от больших снежных масс.

Именно поэтому в холодных регионах очень слабо распространены односкатные крыши. Гораздо проще сделать сопоставимую по прочности двускатную крышу, чем такую же односкатную.

Однако архитектурная и дизайнерская мысль не стоит на месте, и вот уже в северных регионах появляются дома с односкатными крышами.

Для того, чтобы односкатная крыша могла выдерживать массу снега на ней, стропильную систему крыши делают избыточно прочной. В ином случае, чтобы снег сам сходил с крыши, скату крыши придется придать наклон в 45 градусов (или 100 процентов, если считать уклон в процентах) и более.

То есть на каждый метр дома по горизонтали будет рост крыши по вертикали на 1 метр. И если вы имеете длину фасада в 6 метров, то высота фронтона так же составит 6 метров, что видится явным перебором.

Именно поэтому в холодных регионах распространены двускатные крыши – при 6 метрах фасада высота фронтона будет всего 3 метра.

Так что для холодных регионов постройка дома с односкатной крышей будет сопряжена с повышенными расходами на обустройство стропильной системы.

Использование односкатной крыши

Основным плюсом кровли с одним скатом будет большая площадь этого ската. Кроме того, вы получаете абсолютно ровную поверхность, которую можно смонтировать под любым углом и сориентировать в любом направлении.

Сориентировав крышу строго на юг и придав заранее рассчитанный угол скату, можно получить поверхность с максимальной эффективной поверхностью, собирающую поток солнечного излучения.

Конечно, особенно эффективным будет использование такой крыши в солнечных регионах либо в горных местностях.

Проекты домов с односкатной крышей

Проекты домов с односкатной крышей становятся все популярнее в последнее время. Такая тенденция прослеживается для любых интересных проектов, как, например, для домов с ломаными крышами или для домов со сквозными фасадами.

Ниже вы можете видеть фото, на которых представлены проекты домов с односкатной крышей. Идеи вашего собственного проекта могут быть почерпнуты из нескольких разных проектов – главное, все увязать и сделать гармоничным в собственном понимании.

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции. Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

• молоток и гвоздодер;
• шуруповерт, дрель электрическую;
• гвозди, шурупы, саморезы;
• отвес, рулетка, уровень;
• ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены

Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью  специальных соединительных элементов — нагелей

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу

Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил  необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Далее, рассмотрим варианты крыши частного дома

1. Двускатную крышу частного дома – можно встретить почти на всех домах загородного типа. Такая крыша получила и второе название – щипцовая. Своего рода классический вариант, имеющий два ската. Для их соединения друг с другом используется конек. По симметрии скаты могут быть как одинаковыми, так и различными по длине и по углу наклона. Подобная форма крыши для частных домов позволяет обустроить чердачное помещение или мансарду. При этом дизайн мансарды в частном доме можно выполнить в самом оригинальном стиле.  Два ската позволяют считать крышу наиболее практичной, благодаря ее простоте. Однако функциональность при этом нисколько не уступает аналогам. Фронтоны – это части внешних стен ограничивают чердачное помещение с торцов крыши.
2. Если вместо фронтонов крыша имеет два треугольных ската, то она называется – вальмовой (прочтите также: “Трехскатная крыша: расчет параметров”). Соответственно, треугольные скаты – это вальмы. Такие образцы крыш частных домов имеют более сложное строение. Составление проектов вальмовых крыш рекомендуется доверить специалистам. Потому что стропильная система вальм не под силу одному человеку без подготовки. Вальмовая крыша включает в себя слуховые окна, расположенные в верхней части треугольных скатов. Вальмовые крыши довольно устойчивы к порывам ветра и протечкам во время сильных осадков.
3. Промежуточный вариант между двускатной и вальмовой крышей, является полувальмовая кровля. Здесь торцевые фронтоны выполнены в форме трапеции, а сверху накрыты полувальмами (небольшие скаты в форме треугольников).  При этом вы можете установить любое окно во фронтоне. Полувальмы обладают ветровой устойчивостью. Также это современный архитектурный стиль в строительстве.
4. Второй вариант полувальмовой крыши – перекрытие скатом нижней части фронтона. В таком случае, оставшаяся часть фронтона имеет форму треугольника. Здесь же располагается слуховое окно. Полувальма имеет форму трапеции. Благодаря этому, такую крышу отличает своеобразный дизайнерский подход.
5. Разновидностью вальмовой крыши является шатровая крыша. Она имеет четыре и более треугольных ската. Все они сходятся вверху в единой общей точке. Здесь вы не увидите привычного конькового элемента. Вся крыша – по всем В шатровой крыше конек отсутствует. Дизайн крыши частного дома предполагает использование только симметричных форм. Примеры сооружений с шатровой крышей – беседки и башенки в конструкциях других зданий. Шатровые крыши устойчивы к сильному ветру, кроме того это еще и дизайнерский элемент.
6. Многоугольные формы – не редкость для сложных крыш, которые еще называют многощипцовыми. Такие крыши обладают многоуровневой стропильной системой. Разумеется, ее сооружение под силу только лишь и высококвалифицированным специалистам-кровельщикам. Благодаря множеству коньков, ендов и ребер – многощипцовая крыша по-своему уникальна.
7. Следующая разновидность – ломаная крыша дома. Другое ее название – крыша мансардного типа. Она идеально подходит для строительства мансард. Благодаря излому угла наклона скатов, крыша позволяет использовать всю площадь мансардного уровня (прочитайте: “Виды мансардных крыш”).
8. Не так часто, но все же встречаются в частных домах купольные или конические крыши. Это своего рода круглая конечная форма здания. При этом купол (конус) накрывает не все здание целиком, а лишь некоторые элементы. Ими, в этом плане выступают веранды и разнообразные по форме башенки.
9. Комбинированные крыши – наиболее сложные по структуре. Это своего рода симбиоз многощипцовых, вальмовых, полувальмовых и шатровых крыш. Такие крыши имеют коттеджи. Конструкция сложной формы, имеющая несколько жилых уровней, открытые и закрытые веранды, множество слуховых и потолочных окон, крытые балконы и другие элементы архитектуры. Все это дает возможность говорить о необычном и современном дизайне. Однако, проектирование крыши частного дома такого рода – достаточно сложный момент.

сборка, установка стропил, фото, видео – Ремонт своими руками на m-stone.ru

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Установка стропил двухскатной крыши своими руками

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Содержание статьи

1 Общее устройство двускатной крыши1.1 Основные понятия1.2 Элементы конструкции стропильной системы двускатной крыши1.3 Некоторые различия висячей и наслонной системы двускатной крыши1.3.1 Наслонная система стропил1.3.2 Система с висячими стропилами2 Расчет базовых параметров стропильной системы двускатной крыши2.1 Рассчитываем крутизну ската и высоту конька2.1.1 Калькулятор зависимости высоты конька крыши от крутизны ската2.2 Рассчитываем длину стропильной ноги2.2.1 Калькулятор расчета рабочей длины стропильной ноги двускатной крыши2.2.2 Калькулятор расчета удлинения стропильной ноги для формирования карнизного свеса.2.3 Расчет нагрузок на стропильную систему, определение сечения стропил и шага их установки2.3.1 Калькулятор расчета распределённой нагрузки на стропильные ноги3 Пример установки стропил двускатной крыши — пошагово3. 1 Таблица — иллюстрированная инструкция по монтажу стропил двускатной крыши3.2 Видео: Монтаж стропильной двухскатной системы под металлочерепичную кровлю3.3  Видео: Несколько полезных технологических рекомендация по точной установке стропильных ног

• 1 Особенности монтажа стропильной системы деревянного дома
• 2 Составные части крыши
• 3 Виды стропильных систем двухскатных крыш
  • 3.1 Стропильная система висячего типа
  • 3.2 Стропильная система наслонного типа
• 4 Конструкция стропильной системы двухскатной крыши
  • • 4.0.1 Выбор материала для стропил
• 5 Общее устройство двускатной крыши
  • 5.1 Основные понятия
  • 5.2 Элементы конструкции стропильной системы двускатной крыши
  • 5.3 Некоторые различия висячей и наслонной системы двускатной крыши
    • 5.3.1 Наслонная система стропил
    • 5.3.2 Система с висячими стропилами
• 6 Видео по сборке и установке стропильной системы двускатных крыш
  • 6. 1 Видео-отчет о том, как сделана двухскатная крыша
  • 6.2 Два типа соединения стропил: жесткое и скользящее
  • 6.3 Как определить угол наклона стропил
  • 6.4 Полный видео-отчет о сборке стропильной системы
• 7 Отличия наслонной и висячей системы стропил
• 8 О двускатной крыше в двух словах
• 9 Монтаж стропильной системы двухскатной крыши
  • • 9.0.1 1. Крепление мауэрлата к стене
    • 9.0.2 Как соединить мауэрлат?
  • 9.1 Как крепить мауэрлат?
  • 9.2 Способы крепления мауэрлата к стене и стропилам
    • 9.2.1 2. Изготовление стропильных ферм или пар
    • 9.2.2 3. Установка стропильных ног
    • 9.2.3 4. Установка конька двускатной крыши
    • 9.2.4 5. Монтаж обрешетки крыши
  • 9.3 Стропильная система двухскатной крыши с мансардой — видео:
    • 9.3.1 Заключение

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

мауэрлата;
стропильных ног;
вертикальных стоек;
подкосов;
затяжки;
конька;
лежня;
обрешетки.
Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши — схема 2Элементы стропильной системы двухскатной крыши — схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.
Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.

Затяжка — соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет. Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Принцип устройства двускатной крыши понятен уже из названия. Ее характеризует наличие двух скатов кровли, в подавляющем числе случаев являющихся симметричными относительно линии конька. С обеих торцевых сторон расположены треугольные фронтоны.

Две симметричных стороны с равной крутизной уклона кровли – это «классическая» компоновка двускатной крыши

Именно эта схема отличается относительной простотой расчета и монтажа. Она чрезвычайно надежна (при правильном строительстве), обеспечивает равномерное распределение нагрузок на стены здания, обладая при этом отменным эксплуатационным запасом прочности. Вместе с тем, смотрится такая крыша, даже безо всяких изысков, очень симпатично, подходит для практически всех типов кровельного покрытия, а ее скатам могут придаваться любые углы крутизны (естественно, в разумных пределах).

Видимым недостатком такой крыши является наличие «глухих» зон в чердачном помещении, в нижней части скатов.

Иногда архитекторы стараются внести некоторое разнообразие в конструкцию двускатных крыш. Так, например, одним из приемов является создание подчеркнутой асимметрии скатов, причём, как по их крутизне, так и по длине от конька до карнизного свеса.

Оригинальное решение – скаты крыши различаются и по углу наклона к горизонту, и по длине

Подобный подход открывает дополнительные возможности полезного использования чердачного помещения. Правда, самостоятельно правильно спроектировать и смонтировать такую двускатную крышу для неподготовленного человека – задача из разряда практически невыполнимых, поэтому в нашей статье такая конструкция рассматриваться далее не будет.

С определённой долей условности к двускатным относят крыши с ломаными плоскостями скатов.

Ломаная форма скатов крыши обычно делается в угоду полезному использованию чердачного пространства

Впрочем, и такие конструкции имеют особенности в проектировании и проведении монтажа. Стропильные системы подобного типа заслуживают отдельного подробного рассмотрения.

Мансардная ломаная крыша – отличное решение для жилого чердака

Чтобы соорудить надежную стропильную систему такого типа, необходимо будет провести ряд расчетов, тщательно изучить последовательность проведения работ, используемые технологические приемы. Обо всем этом подробно – в специальной публикации нашего портала «Мансардная крыша своими руками».

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем, но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Графически эту схему крыши можно изобразить примерно так:

Конструкция крыши с висячими стропилами

Сразу бросается в глаза, что стропила опираются только на мауэрлат в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Варианты системы крыши с висячими стропилами

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Монтаж стропильной системы двухскатной крыши

После того, как рассчитаны стропила двускатной крыши, можно приступать к монтажу. Процесс разобьем на этапы и дадим характеристику каждому из них. Получится своеобразная пошаговая инструкция, содержащая дополнительные сведения по каждому этапу.

1. Крепление мауэрлата к стене

Брус устанавливается по длине стены, на которую будут опираться стропила.

В срубах из бревна роль мауэрлата играет верхний венец. В зданиях, построенных из пористого материала (газобетон, пенобетон) или кирпича, мауэрлат устанавливается по всей длине несущей стены. В других случаях его можно устанавливать между стропильными ногами.

Материал подготовлен для сайта www.moydomik.net

Сращивание мауэрлата друг с другом (прямым замком с болтами)Поскольку длина мауэрлата превышает стандартные размеры пиломатериалов, его приходится сращивать.

Соединение мауэрлата друг с другом делается как показано на рисунке.

Как соединить мауэрлат?

Запил брусьев производится только под углом в 90°. Соединения происходит с применением болтов. Гвозди, проволока, деревянные нагели не используются.

Как крепить мауэрлат?

Установка мауэрлата выполняется на верху стены. Технология монтажа предусматривает несколько способов крепления мауэрлата:

строго по центру несущей стены;
со смещением в одну из сторон.

Совет. Мауэрлат не может размещаться ближе, чем 5 см. до наружного края стены.

Чтобы защитить брус для мауэрлата от повреждения его укладывают на слой гидроизоляционного материала, в качестве которого чаще всего выступает обычный рубероид.

Надежность крепления мауэрлата важный аспект строительства. Это связано с тем, что скат крыши подобен парусу. Т.е., он испытывает сильную ветровую нагрузку. Следовательно, мауэрлат нужно крепко зафиксировать на стене.

Способы крепления мауэрлата к стене и стропилам

Крепления мауэрлата анкерамиАнкерные болты. Идеальны для монолитного строения.

Крепления мауэрлата деревянными нагелямиДеревянные нагели. Используются для срубов из бревна и бруса. Но, они всегда используются с дополнительными крепежами.

Крепления мауэрлата скобамиСкобы.

Крепления мауэрлата на шпильки или арматуруШпилька или арматура. Применяется в том случае, если коттедж построен из пористых материалов (газобетон, пенобетон).

Крепления мауэрлата скользящим креплениемСкользящее крепление (шарнирное). Связка таким способом позволяет обеспечить смещение стропильных ног при усадке дома.

Крепления мауэрлата проволокойОтожженная проволока (вязальная, стальная). Используется как дополнительное крепление в большинстве случаев.

2. Изготовление стропильных ферм или пар

Монтаж выполняется двумя способами:

установка брусьев непосредственно на крыше. Используется не часто, поскольку выполнять все работы, замеры, подрезки на высоте проблематично. Зато позволяет полностью выполнить монтаж своими руками;

сборка на земле. Т.е., отдельные элементы (треугольники или пары) для стропильной системы можно собрать внизу, а затем поднять их на крышу. Преимущество такой системы в более быстром выполнении высотных работ. А недостаток – в том, что вес собранной конструкции стропильной фермы может быть значительным. Чтобы ее поднять потребуется специальное оборудование.

Совет. Прежде чем собирать стропильные ноги, нужно нанести разметку. Очень удобно использовать для этих целей шаблоны. Собранные по шаблону стропильные пары будут абсолютно одинаковы. Для изготовления шаблона нужно взять две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

3. Установка стропильных ног

Собранные пары поднимаются наверх и устанавливаются на мауэрлат. Для этого внизу стропильных ног нужно сделать запил.

Совет. Поскольку прорези на мауэрлате ослабят его, можно делать запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию нужно использовать шаблон. Его вырезают из фанеры.

Способы крепления стропильной ноги показано на рисунке.

Способы крепления стропильной ноги

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Совет. Чтобы правильно установить стропильные ноги, лучше использовать временные подкосы и распорки.

Между стропильными парами натягивается бечевкаМежду закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар. А также, обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

Если стропильная система монтируется непосредственно на крыше дома, то после установки двух крайних стропильных ног устанавливается опора конька. Далее к нему крепят половины стропильный пар.

Стоит отметить, что в этом вопросе мнения профессионалов расходятся. Одни советуют использовать шахматный порядок крепления, что позволит равномерно распределить увеличивающуюся нагрузку на стены и фундамент более равномерно. Такой порядок предполагает установку одного стропила в шахматном порядке. После того, как часть стропильных ног установлена, монтируют недостающие части пары. Другие, настаивают на том, что нужно делать последовательный монтаж каждой пары. В зависимости от размера конструкции и конфигурации фермы, усиление стропильных ног выполняется подпорками и стойками.

Фиксация стропильными скобамиНюанс. Соединяются дополнительные элементы конструкции с помощью вырубки. Фиксировать их предпочтительно строительными скобами.

При необходимости можно удлинить стропильную ногу.

Способы сращивания стропильных ног показаны на фото.

Способы сращивания стропильных ног

Совет. Способ, которым удлиняется мауэрлат (запил под 90°) в данном случае применять нельзя. Это ослабит стропило.

4. Установка конька двускатной крыши

Коньковый узел кровли изготавливается путем соединения стропильных ног вверху.

Устройство конька крыши:

Способ без использования опорного бруса (см. рис.).

Установка конька крыши без использования опорного бруса

Способ с использованием стропильного бруса. Брус нужен для больших крыш. В дальнейшем он может стать опорой для стойки.

Метод накладки на брус.

Установка конька крыши методом накладки на брусУстановка конька крыши способом накладки на брус

Более современной разновидностью изготовления конькового узла можно считать способ, показанный на фото.

Способ изготовления конькового узла

Метод врубки.

Установка конька крыши методом врубки

После того, как установлена стропильная система делаем капитальное закрепление всех конструктивных элементов.

5. Монтаж обрешетки крыши

Монтируется обрешетка в любом случае, и предназначена для более удобного перемещения по крыше в процессе выполнения работ, а также для крепления кровельного материала.

Шаг обрешетки зависит от вида кровельного материала, например:

под металлочерепицу – 350 мм (расстояние между двумя нижними досками обрешетки должно составлять 300 мм).
под профнастил и шифер – 440 мм.
под мягкую кровлю настилаем сплошную обрешетку.

Стропильная система двухскатной крыши с мансардой — видео:

Заключение

Как видим, несмотря на кажущуюся простоту, монтаж стропильной системы двускатной крыши содержит много подводных камней. Но, опираясь на приведенные рекомендации, вы сможете без проблем построить надежную конструкцию своими руками.

Метки: Крыша Двухскатная крыша Стропила

Источники:

• https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/ustanovka-stropil-dvuxskatnoj-kryshi-svoimi-rukami.html
• https://stroychik. ru/krysha/dvuhskatnaya-krysha-svoimi-rukami
• https://svoimi-rykami.ru/stroitelstvo-doma/krysha/krysha-dvuxskatnaya-svoimi-rukami.html
• https://srbu.ru/krysha/150-stropilnaya-sistema-dvukhskatnoj-kryshi.html
• http://moydomik.net/krovlya/ustroy-kryshi/259-stropilnaya-sistema-dvuhskatnoy-kryshi-montazh.html

Крыша своими руками сборка, видео, монтаж, установка, как самому сделать кровлю дома

Содержание:

• Покрытие крыши своими руками
• Последовательность работ
• Преимущества строительства двускатных крыш
• Почему именно односкатная крыша
• Типы скатных крыш
• Как сделать расчет
• Возведение стропильной системы и контробрешетки
• Описание конструкции
• Оформление свесов
• Виды возводимых крыш
• Отличительные черты
• Как сделать двухскатную крышу своими руками
  • Мауэрлат
  • Стропила
  • Лежень
  • Затяжки
  • Стойки
  • Обрешетка двухскатной крыши
  • Крепление деталей
  • Видео Как сделать двухскатную крышу своими руками#187
• Финишное покрытие
• Установка двускатной крыши своими руками
  • Крепление несущего устройства на стене
  • Способы крепления мауэрлата к стене
• Основные конструктивные элементы и виды двускатной крыши
  • Наслонные стропила
  • Висячие стропила или стропильные фермы
• Фронтон конструктивный элемент или декоративное оформление

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

1. Установить штангу каркаса на переднюю панель каркаса.
2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Перекрытие должно быть усилено в каждой волне

Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Последовательность работ

Расчет двускатной крыши

Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

Стропильные конструкции разных типов крыш

Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

Верхняя часть системы, где стыкуются стропила, называется коньком.

Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

Преимущества строительства двускатных крыш

Рассчитываем длину стропил и свесов двускатной крыши

Двускатная кровля загородного дома

Двускатные крыши получили широкое распространение благодаря целому ряду преимуществ, таких как:

• Простая конструкция позволяет возводить кровлю, такую как крыша из шифера самостоятельно, не прибегая к помощи квалифицированных специалистов;
• Используемые материалы обладают довольно низкой стоимостью;
• За счет довольно большого угла наклона отведение воды с двускатной крыши происходит достаточно эффективно;
• Отсутствие сложных технологических решений и изломов делают строительство двускатной кровли интересным несложным занятием.

Следует также отметить, что двускатная крыша предлагает большое разнообразие архитектурных и дизайнерских решений, таких как вогнутые или выпуклые поверхности скатов, арки и многие другие оригинальные формы, позволяющие сделать свой дом уникальным и неповторимым на фоне других зданий.

Почему именно односкатная крыша

Как сделать своими руками слив с крыши. Сливы для крыши особенности конструкции и правильный монтаж

Односкатные кровельные системы имеют множество преимуществ, к которым относятся:

• предельно простая конструкция. Для составления проекта и непосредственно монтажа односкатной крыши не нужно владеть специальными знаниями и иметь большой опыт выполнения подобных работ;
• устойчивость к неблагоприятным атмосферным воздействиям. Нужно лишь подобрать правильный уклон кровельного ската, и осадки не будут надолго задерживаться на поверхности крыши;
• экономичность. Устройство односкатной кровли не потребует серьезных денежных вложений. На обслуживание и ремонт подобной кровли тоже не потребуется больших затрат.

Таким образом, односкатная крыша во многих случаях является наиболее оптимальным решением. Единственное неудобство может возникнуть, если владелец захочет обустроить жилую мансарду. В этом случае ему придется дополнительно разбираться в устройстве несущих стен с разной высотой, особенностях стропильной системы и прочих сопутствующих моментах. Именно из-за упомянутых нюансов от использования односкатной кровли для покрытия жилых построек чаще всего и отказываются.

Односкатная крыша с мансардой

Типы скатных крыш

Виды крыш.

Крыши бывают двух видов: плоские и скатные. Поскольку первые возводятся застройщиками крайне редко, более подробно рассмотрим, какие бывают бывают крыши со скатами:

1. Односкатная система — довольно редкий выбор. Она имеет уклон от одной стены до другой. Частные застройщики их часто выстраивают для гаражей, сараев, подсобных помещений. В городском домостроении они используются там, где нежелательно устраивать водоотводящие системы и производить сброс снега.
2. Двускатная крыша дома — самый распространенный вариант. Используется повсеместно.
3. Полувальмовая (четырехскатная) — непременный атрибут дачных домиков.
4. Четырехскатная шатровая крыша представляет собой конструкцию, скаты которой соединены между собой в одной точке и спускаются по разным сторонам здания.
5. Шпилеобразная система оформлена в виде нескольких крутых треугольных скатов, соединяющихся в одной точке. Используются в возведении башен, эркеров, зданий с круглыми стенами.

Как сделать расчет

Устройство двускатной кровли по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Возведение стропильной системы и контробрешетки

Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.

Стропильная система двускатной кровли

Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.

Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.

Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.

Размер стропильных ног, подкосов, обрешетки и пр., определяет расчет кровли двухскатной крыши.

Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.

После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.

Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.

Описание конструкции

По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такой вид кровли называют щипцовой. В целом конструкция представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант пользуется популярностью уже не одно столетие, особенно в частном строительстве.

Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной кровлей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

По своему виду двускатная кровля может быть:

• двускатной ломаной;
• симметричной двускатной;
• несимметричной двускатной.

К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание.  В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

Полувальмовая крыша

Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой крыши  скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к  полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую конструкцию, но имеет скошенные элементы по краям конька.

В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат  с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличительные черты

Двускатная крыша – это пара скатов (наклонных плоскостей), имеющих общую границу соприкосновения и установленных под соответствующим углом относительно друг друга. Боковые крепежи в конструкции называют фронтонами, а границу соприкосновения – коньком.

Двускатная крыша

Стоит отметить, что угол между плоскостями, равно как их длина и протяженность свесов, бывают самыми разными – в данном случае все зависит от особенностей проекта.

Двускатная крыша. Конструкция

Очень популярна сегодня такого рода крыша с мансардой на чердаке. Это решение позволяет обзавестись дополнительной жилплощадью.

Двускатная крыша с мансардой

Важным этапом строительства является расчет стропильной конструкции, ведь именно она влияет на прочность и надежность всей кровли. Словом, на качестве стройматериалов экономить не стоит: подбирайте только ровные брусья без сучков или трещин. Обычно для стропил используют высокопрочную сосну. При этом не нужно использовать перекрученную древесину, иначе на поверхности кровли после монтажа образуются неровности.

Расчет стропил

Расчет стропил

Как сделать двухскатную крышу своими руками

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую конструкцию можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка двухскатной крыши

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу

Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь. Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео Как сделать двухскатную крышу своими руками#187

Финишное покрытие

Шиферная кровля

Несомненно, вы уже выбрали материал, которым будет покрыт ваш дом. Самый простой, недорогой и функциональный материал – конечно, шифер.

Однако он теряет много, по причине своего внешнего вида. Покрытые им крыши смотрятся не так респектабельно и изящно, поэтому, его применяют чаще для кровли бань, пристроек, хозяйственных помещений, или совсем небольших дачных домиков.

Если мы делаем крышу своими руками, используя натуральную черепицу, необходимо учитывать ее большой вес. При массе плюсов и хороших характеристиках, систему стропил под этот материал следует делать особенно тщательно.

Ведь нагрузки, которые система примет на себя, будут немалые. Черепица очень долговечна, смотрится красиво, можно подобрать любой цвет покрытия, кладется быстро и легко. Однако если у вас грамотно не подготовлена под нее крыша, не стоит рисковать своей безопасностью.

Когда установка крыши дома подразумевает металлочерепицу, можно сказать, что вы приняли разумное решение. Листы из оцинкованной стали, покрытые специальным составом, не только легки по весу.

Они просто монтируются, стоят сравнительно недорого, а покрытие не только прекрасно смотрится, но и отвечает всем необходимым требованиям износостойкости и безопасности. Поэтому, сегодня чаще всего можно встретить крыши, покрытые именно этим материалом.

На первый взгляд, кажется, что крыша выложена отдельными черепичками. Однако, это совсем не так, потому что материал только имитирует отдельные элементы.

На самом деле это – листы, с волнообразной поверхностью, которые просто укладывают в определенной последовательности. И, если мы делаем крышу из отдельных листов, в конечном итоге, она приобретет вид полноценного дизайнерского решения.

Будь то листы, или отдельные фрагменты, укладывайте их, подсовывая один под другой. Для каждого материала существует своя технология, поэтому, либо строго придерживайтесь инструкции, либо посоветуйтесь со знающим в этом толк человеком.

Очень часто мы встречаем сделанные крыши домов своими руками, ничуть не отличающиеся от профессиональной работы. Естественно, ведь каждый хозяин делает для себя, надежно, надолго и качественно.

Конечно, на материалах не стоит экономить, но при условии, что у вас умелые руки, вы можете сэкономить на некоторых аксессуарах. Например, на водосточной системе, которую необходимо сделать после покрытия кровли.

Пластиковые трубы, распиленные вдоль пополам, прекрасно подойдут для этой цели. А ваши навыки и сообразительность, которой обладают все наши сограждане, помогут вам завершить строительство с успехом.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Основные конструктивные элементы и виды двускатной крыши

Двускатная крыша является одним из наиболее простых видов крыш. Даже новички, вооружившись нужной информацией, вполне могут справиться с её сооружением своими руками. Рассмотрим основные конструктивные элементы такой крыши, их виды и способы монтажа

Несущими конструкциями любой крыши, в том числе и двускатной, являются  стропила, которые чаще всего бывают деревянными.

Стропила двускатной крыши могут быть  висячими (А) и наслонными (Б) (рис. 1):Рис.1 Онсовные несущие элементы крыши: 1 -стропила; 2 — мауэрлаты; 3 — перекрытие; 4 — затяжка; 5 — накладка; 6 — стойка; 7 — прогон.

Наслонные стропила

Двускатная крыша  с наслонными стропилами, обычно, устраиваются в домах, имеющих средние опорные стены. Она экономична и относительно проста в изготовлении. При таком способе сооружении двускатной крыши верхние концы стропильных ног опираются на прогон, уложенный по стойкам, установленным по средине крыши на несущую стену. В некоторых случаях роль стоек может выполнять опорная стенка из кирпича или другого строительного материала. Особенно часто это бывает при сооружении крыши в разных уровнях.

При сооружении такой крыши дома своими руками, для наслонных стропил можно использовать доски или брус сечением 50…100х180…220 мм или круглый лес диаметром 130-180 мм.

Конструкция крыши определяется с учётом  уклона кровли, длины перекрываемого пролёта, сечения стропил и обрешётки и вида кровельного материала.

Шаг стропил обычно выбирают 70-120 см и зависит он от их сечения,  расстояния между опорами и угла наклонакровли.

Висячие стропила или стропильные фермы

Двускатная крыша с висячими стропилами отличается с тем, что вверху стропильные ноги опираются друг на друга и крепятся между собой без необходимости монтажа стоек и прогона посредине крыши.

Крыши дома с висячими стропилами или стропильными фермами требуют более тщательного изготовления узлов, особенно затяжек. При неправильном их изготовлении сила горизонтального распора может даже опрокинуть стены.

Достоинством крыш с висячими стропилами является  их способность перекрывать пролёты более 6 метров без промежуточных опор, что обеспечивает свободную планировку дома и позволяет уменьшить затраты на устройство крыши.При устройстве крыши дома в двух уровнях стропильные фермы с промежуточной опорой позволяют более полно использовать чердачное пространство. При этом затяжка входит в составмеждуэтажного перекрытия.

Фронтон конструктивный элемент или декоративное оформление

Последним штрихом в создании законченного внешнего облика интерьера крыши является торцевая стена – фронтон двухскатной крыши. Это один из элементов строительства, который используется для декоративного оформления лицевого вида, маскировки пространства в «Λ» — образной конструкции скатов, опирающихся «ногами» на карниз. В двускатной крыше два таких треугольных торца. Главная их функция заключается в том, чтобы быть надежным остовом для стропил. Для этого требуется правильно рассчитать площадь элемента. Если фронтон будет в форме треугольника, у которого «конек» выступает вершиной, то его площадь определяется по формуле с заданными двумя углами наклона. Эти углы влияют на сопротивляемость кровли нагрузкам. Найдя значение тангенса углов, определив, что будет являться катетами геометрической фигуры, находится высота конька. Затем, используя формулу, находится площадь треугольного фронтона.

Серия видеороликов «Кровля своими руками» | RoofingIntelligence

Получите пожизненный доступ к выбранной вами серии уже сегодня всего за 49 долларов!

Металлическая кровля – 14 видеосерий

Премиум-информация с понятными пояснениями. Узнайте, как установить металлическую кровлю, как профессионал.

Доступен с пожизненным онлайн-доступом, DVD или и тем, и другим!

Учить больше

Асфальтовая кровля – 17 Серия видео

Простая для понимания серия видео о замене и ремонте битумной черепицы. Учитесь у профессионального кровельщика Криса Лутца.

Доступен с пожизненным онлайн-доступом, DVD или и тем, и другим!

Учить больше

Тысячи профессионалов и самодельщиков изучили передовой опыт с помощью нашей подробной серии видеороликов. Мы предоставляем пожизненный онлайн-доступ к нашему видеоконтенту за единовременную плату. Roofing Intelligence, созданный профессиональным кровельщиком Крисом Лутцем, — это ваш источник надежного высококачественного видео-обучения.

Почему вы должны научиться укладывать кровлю у меня?

Привет, я Крис Лутц, президент и владелец Roofing Intelligence. com. Я рад, что вы нашли мой сайт, полный обучающих видео, которые научат вас правильно укладывать асфальт и металлическую кровлю.

Если вы думаете об установке новой крыши или просто хотите узнать больше о процессе, вам обязательно стоит посмотреть эти видеоролики. Я использовал свой многолетний опыт и разработал простую и профессиональную систему для установки красивой и практичной кровли.

Эта серия видео содержит массу полезных советов, как правильно выполнить работу с первого раза. Вы узнаете, как избежать распространенных и дорогостоящих ошибок, которые другие совершают слишком часто. Все, что вам нужно для самостоятельной установки кровли, — это базовые строительные навыки и простые ручные инструменты. Я даже включил раздел о выборе правильных инструментов и о том, как не тратить деньги на ненужные специальные инструменты. Узнайте, как установить металлическую крышу самостоятельно, и сэкономьте тысячи на трудозатратах!

Уже более десяти лет я работаю подрядчиком по кровельным работам, специализируясь на установке металлических и битумных крыш как на домах, так и на предприятиях. Я установил сотни крыш по всему юго-восточному региону на все мыслимые строения, от простых сараев на заднем дворе и передвижных домов до особняков за миллионы долларов и коммерческих складов. Мой многолетний опыт научил меня, как правильно установить красивую крышу, и как избежать ошибок, которые другие обычно допускают в процессе.

Отзывы

Рассматривая различные кровельные материалы для строительного проекта, я купил эту серию видео и очень рад, что сделал это! Каждый раздел информативен и очень прост в использовании, содержит множество отличных советов и полезных советов для любого домовладельца, который хочет улучшить свою крышу. Продемонстрированные здесь методы могут быть применены к различным стилям/производителям ребристых металлических крыш и от ремонта/замены до нового строительства. Эта серия видео по разумной цене, скорее всего, СЭКОНОМИТ ваши деньги!

Ричард / Вермонт

Эта серия вселила в меня уверенность, чтобы начать проект, о котором умоляла моя жена. Я уверен, что когда я начну, эта серия будет готовым справочником для использования во многих случаях.

Майк / North Georgia

После просмотра видеоролика Roofing Intelligence я смог самостоятельно установить металлическую кровлю на моем новом здании магазина. Я никогда раньше не занимался кровельными работами, но четкие инструкции в видео упростили установку моей крыши. Самое приятное… Никаких утечек!

Роберт / Афины, штат Джорджия,

Смотреть видео

Подготовка к установке новой металлической крыши?

В этом видеоролике подробно рассказывается об основах металлической кровли, от измерения и заказа материалов до резки панелей и гидроизоляции труб. В большинстве ситуаций металлическая кровля проста и легка в установке. Я более чем уверен, что если вы будете следовать моим четким инструкциям, ваша новая крыша будет выглядеть великолепно и защитит ваш дом или строение на долгие годы. Самое главное, методы, которые я покажу вам, предотвратят протекание вашей крыши, что приведет к дорогостоящему и неприглядному повреждению вашего дома.

Собираетесь установить или отремонтировать битумную черепицу?

Наем профессионального подрядчика, такого как я, для установки вашей крыши обойдется в тысячи долларов только на оплату труда. Однако неразумно пытаться установить собственную крышу без надлежащих инструкций и знаний. Стоимость видеороликов составляет лишь небольшую часть того, что стоит сделать один звонок по ремонту, чтобы исправить ошибку, которую вы допустили, пытаясь установить свою собственную крышу без моей профессиональной системы.
Если вы решите нанять профессионала для установки вашего проекта, вы можете использовать это видео, чтобы понять процесс и убедиться, что работа была выполнена правильно. Если вы собираетесь потратить тысячи на замену крыши своего дома, подумайте о небольшой стоимости этого видео как о дешевом страховом полисе от дорогостоящих утечек и серьезных ошибок, которые, как я вижу, другие совершают ежедневно.
С помощью моей серии видеороликов вы сможете избежать ненужных расходов и получить удовлетворение и душевное спокойствие, выполняя работу самостоятельно и зная, что она сделана должным образом.

Как построить свой собственный сарай с нуля — в рамках бюджета

Вопрос, который я задавал себе в течение некоторого времени, заключался в том, можно ли построить собственный сарай дешевле, чем купить готовый сарай? Короче говоря, да, вы можете, и вы даже можете сделать это намного красивее! В этом посте подробно рассказывается, как построить свой собственный сарай с нуля, сведя затраты к минимуму. Мой сарай имеет размеры 12 футов x 10 футов (3 м x 3,6 м), что является довольно хорошим размером для большинства требований, но вы можете легко адаптировать структуру в соответствии с вашими идеальными размерами.

Содержание

• Введение
• Планы сарая
• Список материалов
• Как построить сарай с нуля – шаг за шагом
  • Шаг1. Строительство основания сарая
  • Шаг 2. Как построить стены сарая
  • Шаг 3. Установка облицовки стен
  • Шаг 4. Строительство крыши сарая
  • Шаг 5. Вход в навес
  • Шаг 6. Строительство двери
  • Шаг 7. Покраска или окрашивание навеса
• Вот несколько вопросов, которые мне регулярно задают о моей постройке сарая своими руками
  • В: Дешевле ли построить собственный сарай?
  • В: Нужно ли мне разрешение на строительство садового сарая (Великобритания)
  • В: Какие инструменты мне потребуются, чтобы построить сарай с нуля?
  • В: Сколько стоит построить сарай в 2022 году
• Как сэкономить на строительстве сарая своими руками
  • Экономия на инструментах и ​​материалах
• Превратите сарай в садовый офис
  • Подробнее о плоском навесе BillyOh
  • Некоторые из моих других любимых проектов

Введение

Построив несколько садовых построек, я рад сообщить, что это один из самых дешевых способов построить навес. В этот пост я включил подробное пошаговое руководство с картинками, список необходимых материалов (включая то, откуда я их взял), а также идеальные инструменты для работы. Я надеюсь, что вы найдете этот пост «Как построить садовый сарай с нуля» вдохновляющим.

Вот мой сарай, обшитый бревенчатыми внахлестку. Слева вы можете видеть плоский сарай такого же размера, который я построил ранее. Далее в этом посте вы найдете сравнение стоимости двух сборок.

Планы сарая

Недавно я закончил создание собственных 3D-планов сарая для этой постройки. Это заняло у меня довольно много времени, но я, наконец, могу поделиться ими с вами.

Я делаю их доступными по начальной цене 2,99 фунта стерлингов. Документ включает подробное пошаговое руководство на 20 страницах, полный список материалов, список вырезов и подробные 3D-чертежи каждой секции этой сборки.

Моя постройка сарая в двухминутном видео

Список материалов

Вы можете использовать ссылки, чтобы увидеть, где я купил эти материалы и текущую стоимость.

Вернуться к содержанию

Как построить сарай с нуля – шаг за шагом

Размер сарая, который я выбрал, составляет 12×10 футов или 3×3,6 м и 2,4 м высотой. Я ограничил высоту до 2,4 м, чтобы соответствовать разрешенным правилам застройки. Если выше, вам понадобится разрешение на строительство.

Шаг 1. Строительство базы сарая

Первой задачей было расчистить завалы и выровнять землю.

• Используя рулетку, я приблизительно разметил размер сарая с помощью 4 камней.
• Затем я начал вручную перекладывать почву, песок и гравий с одной стороны на другую, пока они не стали ровными. Хорошей идеей будет добавить песок и гравий, чтобы укрепить грунт для работы.
• Вы можете использовать длинный кусок дерева и/или большой спиртовой уровень, чтобы выровнять поверхность.

Фундаменты сарая

Чтобы сэкономить деньги, я использовал восстановленные плиты, которые я получил от друга. Я разместил по одному в каждом углу сарая с помощью рулетки.

Чтобы обеспечить твердую поверхность, которая не будет сдвигаться, я вырыл квадратное отверстие размером 6–10 дюймов под каждой плитой. Затем это отверстие было заполнено твердым керном, песком, а затем засыпано цементом, а затем аккуратно уложена плита сверху.

Смешивание цемента

Это довольно просто. Вы можете смешать это в тачке, лотке для смешивания цемента или бетономешалке, если у вас есть к ней доступ.

Вам понадобится немного цемента, мелкозернистого песка и воды, чтобы закончить смесь. Начните с смешивания цемента и песка. (Ищите примерно 1 часть цемента на 4 части песка, это не обязательно должна быть точная наука, просто примерно)  Наконец, начните добавлять немного воды во время перемешивания, пока у вас не будет достаточно для влажной смеси.

Для этой сборки достаточно цемента, чтобы закрепить 8 плит. Я использовал 1 мешок по 25 кг цемента и 4 по 25 кг мелкого песка.

Строительство основания сарая деревянный каркас

Я использовал 3-метровый и 3,6-метровый брус C16 и спиртовой уровень при укладке плит, чтобы обеспечить хороший уровень каркаса пола для основания.

Оставьте цемент сохнуть на 24 часа, прежде чем добавлять дополнительный вес.

Затем я добавил еще 6 плит для дополнительной поддержки, но не цементировал их. Просто уложил на хорошую ровную твердую поверхность (в основном у меня был запасной песок).

Следующей задачей было скрутить все куски дерева вместе с помощью шурупов 75 мм x 5 мм. Как вы можете видеть выше, я использовал два 3,6-метровых строительного бруса C16 и пять 3-метровых строительных брусков C16 для изготовления балок пола.

Некоторые люди могут захотеть использовать здесь более толстую древесину, чтобы уменьшить изгиб основания. Я обнаружил, что этот размер был идеальным, и при достаточном количестве опор не было никакого изгиба.

Затем я работал всю ночь, чтобы еще больше укрепить каркас пола с помощью бруса CLS.

Мне нужно было убедиться, что поперечные опоры находятся в правильном месте, чтобы соответствовать краям плиты OSB. Они имеют размеры 2440 мм x 1220 мм и толщину 18 мм. Я выбрал 18-миллиметровую, а не более тонкую 12-миллиметровую доску для дополнительной стабильности.

Все это было прикручено 40-мм винтами.

Я использовал циркулярную пилу, чтобы обрезать плиту OSB до нужного размера.

Вот и все, что касается базы. Это действительно прочный пол сарая, который выдержит большой вес конструкции.

Вернуться к оглавлению

Шаг 2. Как построить стены сарая

Каркасы стен

Первым шагом было создание каркасов стен с использованием 3-метрового и 3,6-метрового бруса C16 и 2,4-метрового бруса CLS.

Высота моих стен составляет 2 метра, так что просто измерьте, вырежьте и прикрутите детали. Каждая дубинка должна располагаться на расстоянии примерно 520 мм друг от друга. Используйте винты 80 мм, чтобы соединить древесину. Не забывайте о пилотных отверстиях, чтобы предотвратить расщепление. Вы также можете добавить к раме двойную верхнюю пластину для дополнительной прочности, но я не думаю, что это необходимо.

угловые стойки

Для углов я использовал квадратные стойки 90 мм (длиной 2,4 м). Мы можем обрезать столбы до нужной высоты позже, когда крыша будет натянута. Стойки не крепятся к полу. Они просто действуют как точки крепления для стен и крыши.

Используйте 4 или 5 шурупов 60 мм, чтобы прикрепить стены к стойкам. С помощью тех же шурупов прикрепите стеновые рамы к основанию сарая. Используйте около 5 или 6 шурупов на стену.

Настенная рама должна быть установлена ​​заподлицо с краем рамы. Это делается для того, чтобы облицовку можно было закрепить по всей длине стены и закрыть зазор между стеной и рамой.

Гидроизоляция стен

Здесь вы можете видеть, что я начал добавлять водонепроницаемую пленку. Это добавит дополнительный уровень защиты от дождя и т. д.

Вы можете добавить воздухопроницаемую мембрану, но это добавит к окончательной цене около 90 фунтов стерлингов. Для такого сарая нет необходимости в воздухопроницаемой мембране, так как у него будет только облицовка. Если вы решите добавить слой фанеры толщиной 9 мм, я бы добавил дышащую гидроизоляцию.

Добавление 9-миллиметровой фанеры к раме добавит устойчивости. Просто не забудьте установить настенные рамы на расстоянии 9 мм от края основания.

Выше вы можете видеть, что я использую кусок дерева и угол, чтобы удерживать стены на месте. Используя спиртовой уровень, я мог убедиться, что стены прямые.

3 каркаса стены вверх, теперь на фасад и вход. Ниже я добавил переднюю внешнюю раму, чтобы убедиться, что все стены выровнены правильно. Это необходимо для сборки крыши.

Вернуться к оглавлению

Шаг 3. Установка облицовки стены

Далее с облицовкой. Я купил свою бревенчатую облицовку внахлест у компании на eBay. Нажмите здесь, чтобы перейти к списку. Нажмите здесь, чтобы увидеть более толстую 38-миллиметровую обшивку из бревна.

Самое замечательное в этом материале то, что он просто соединяется вместе. Вы можете закрепить их на раме с помощью шурупов или гвоздей. Я использовал винты 40 мм х 4 мм.

Каждая деталь была обрезана по длине с помощью торцовочной пилы. Я начал снизу и продвигался вверх по каждой стене. Используйте спиртовой уровень на первой части.

Я прекратил добавлять облицовку в верхней части стены, так как мне нужно было построить крышу, прежде чем продолжить.

Вернуться к содержанию

Этап 4. Строительство односкатной крыши

Я выбрал для своего сарая двухскатную крышу с углом наклона 15 градусов. Это позволило бы мне сохранить общую высоту чуть менее 2,5 м (согласно строительным нормам).

Эта скатная крыша должна быть достаточно прочной, чтобы выдержать вес крыши, а также вес моего тела.

Вы можете настроить торцовочную пилу на 15 градусов, чтобы каждый разрез был одинаковым. Вырежьте ту же древесину CLS, которая использовалась для стен, чтобы построить крышу.

Для усиления стропильных ферм я вырезал несколько треугольников из обрезков 18-миллиметрового OSB пола. Кроме того, я использовал обрезки дубинок 2×3 для дальнейшего усиления. Я проверил каждую из стропил, чтобы убедиться, что они могут выдержать мой вес, прежде чем продолжить.

В общей сложности я сделал 7 из них и вырезал канавки на каждом конце (используя ручную пилу), чтобы они входили в верхнюю часть настенной рамы. Они были прикручены винтами 75 мм x 5 мм.

В этот момент у меня было мало времени. У меня был один день до сильного дождя, поэтому я решил взломать остальную часть крыши, чтобы все оставалось сухим.

Я решил удлинить крышу спереди на 600 мм. Это добавило бы небольшой элемент защиты от непогоды. См. изображения ниже.

Эти рейки были закреплены шурупами 75 мм. По два с каждой стороны каждой рейки.

Теперь, когда каркас крыши завершен, пришло время отрезать верхнюю часть квадратных стоек 90 мм. Для этого я использовал пилу Black & Decker Scorpion Saw, но вы также можете использовать ручную пилу. Просто отрежьте вдоль стропила крыши.

Обшивка и валяние крыши

В качестве листового материала на крыше я использовал плиту ОСП толщиной 11 мм. В качестве альтернативы можно также использовать фанерные листы. Всего для покрытия крыши было использовано 6 штук. Некоторые доски пришлось обрезать по размеру с помощью циркулярной пилы. Все они были закреплены на месте с помощью 40-миллиметровых винтов.

Мне потребовалось 2 рулона по 10 м, чтобы покрыть крышу, и этого хватило. Оглядываясь назад, я бы укоротил карнизы с обеих сторон, чтобы обеспечить большее перекрытие. Для крепления использовали гвозди 10 мм. Прихватки должны быть на расстоянии не более 5 см друг от друга.

Вернуться к содержанию

Этап 5. Вход в сарай

Следующим шагом было строительство передней стены сарая, необходимо было сделать немного другую раму для поддержки оконного и дверного проема.

Чтобы сэкономить деньги на окне, я поискал на Facebook Marketplace и нашел что-то подходящее за 30 фунтов стерлингов. Тем не менее, вы также можете рассмотреть изоляционную стеклянную панель для дополнительной тепловой и акустической защиты.

Я измерил дверь и окно рядом. Я построил дверь на заказ, но если вы устанавливаете готовую дверь, убедитесь, что вы изготовили раму подходящего размера.

Навесное окно

Окно было достаточно легко установить. Сначала я выбрал подходящую высоту и построил раму из бруса CLS нужного размера.

Окно просто вкручивается сбоку. Откройте окно и просверлите несколько направляющих отверстий перед установкой шурупов. Я закрепил его шурупами на 60 мм.

Когда окно установлено, я добавил облицовку.

Больше облицовки

Я завершаю облицовку передней и задней части сарая. Вам нужно будет добавить несколько дополнительных деревянных опор, чтобы закончить заднюю стенку.

Мне пришлось вырезать часть облицовки, чтобы подогнать ее под оконные и дверные рамы. Для этого я использовал электролобзик.

Вернуться к содержанию

Шаг 6. Изготовление дверей

Дверь сарая была сделана с использованием большего количества древесины CLS и остатков облицовки. Я просто сделал двойную дверную раму и закрепил на ней облицовку вертикально.

Были добавлены петли, и двери были закреплены на месте 40-миллиметровыми винтами. Я не добавил ручку, но добавил запираемую застежку для безопасности.

Этап 7. Покраска или окрашивание сарая

Последними шагами к строительству собственного сарая были добавление отделки (фасции) по бокам крыши, установка ручки, засова и скобы, датчика движения и покраска целый сарай. Крайне важно как можно скорее защитить древесину в сарае. Хорошая краска для сарая или забора гарантирует, что древесина прослужит дольше и предотвратит гниение.

Отделка сарая наружной краской для дерева добавит профессиональную отделку и обеспечит его защиту от непогоды. Вы можете выбрать морилку, чтобы насладиться естественной красотой дерева, или цветную краску для дерева, если в вашем саду есть цветная тема.

Теперь осталось добавить мощение, дорожку или настил.

Вернуться к оглавлению

Вот несколько вопросов, которые мне регулярно задают о моей постройке сарая своими руками

Вот ответы на некоторые распространенные вопросы, касающиеся строительства сарая своими руками.

В: Дешевле ли построить собственный сарай?

Вот и весь важный вопрос. Можете ли вы построить свой собственный сарай дешевле, чем вы можете купить плоский сарай? Поскольку годом ранее я купил и построил сарай для плоской упаковки, у меня есть недавние цены и опыт сборки, которыми я могу поделиться в качестве сравнения.

A : Да, вы можете построить сарай с нуля дешевле, чем купить сарай из плоской упаковки. Вы в основном экономите деньги на стоимости рабочей силы. Самое замечательное, что сарай своими руками, построенный в соответствии с этими спецификациями, не только дешевле, но и построен по гораздо более высоким стандартам.

Вот сравнение стоимости плоской упаковки и моего сарая (12×10 футов).

В: Нужно ли мне разрешение на строительство садового сарая (Великобритания)

О: Прежде чем приступить к работе, вам необходимо ознакомиться со всеми ограничениями на строительство, поэтому обязательно посетите портал планирования в Великобритании. Кроме того, вы всегда можете обратиться в местный отдел планирования, чтобы перепроверить эти ограничения и получить соответствующие рекомендации. Вот краткая разбивка для хозяйственных построек, которые считаются разрешенными застройками.

1. Надворные постройки сбоку от дома не разрешены к застройке.
2. Запрещено строительство хозяйственных построек на территории памятника архитектуры.
3. В национальных парках, урочищах, зонах исключительной природной красоты и объектах Всемирного наследия общая площадь любых хозяйственных построек на расстоянии более 20 метров от ЛЮБОЙ СТЕНЫ дома не должна превышать 10 квадратных метров.
4. Запрещается застройка хозяйственных построек впереди основного фасада первоначального дома.
   Термин «первоначальный дом» означает дом в том виде, в каком он был построен впервые или в том состоянии, в котором он находился на 1 июля 1948 года (если он был построен до этой даты).
5. Хозяйственные постройки и другие пристройки не должны превышать 50% от общей площади земли вокруг первоначального дома. Сараи и все другие хозяйственные постройки (см. введение) и пристройки к исходному дому должны быть включены при расчете этого 50%-го предела.
6. Чтобы получить разрешение на застройку, любое новое здание само по себе не должно быть отдельным, автономным жилым помещением и не должно иметь микроволновую антенну.
7. Хозяйственные постройки должны быть одноэтажными с максимальной высотой карниза 2,5 метра и максимальной общей высотой 4 метра с двухскатной крышей или 3 метра в любом другом случае.
8. Если флигель находится в пределах 2 метров от границы участка, высота всего здания не должна превышать 2,5 метра.

В: Какие инструменты мне потребуются, чтобы построить навес с нуля?

A: Вам не понадобится длинный список сложных инструментов для выполнения этой работы, но вот некоторые предметы первой необходимости, которые сделают вашу жизнь намного проще. Я поклонник линейки инструментов Dewalt XR, потому что я могу использовать одни и те же батареи во всех линейках, а качество продукции не имеет себе равных.

• Пазл. Избегайте бюджетных лобзиков и рассчитывайте потратить около 70 фунтов стерлингов
• Отрезная пила / торцовочная пила – все, что имеет длину реза 160 мм
• Ручная пила – Панельная пила с числом шагов на дюйм около 9
• Циркулярная пила — Makita или Dewalt — разумный выбор
• Дрель-шуруповерт (лично я предпочитаю именно такую ​​дрель Dewalt)
• Ударный шуруповерт (попробуйте дрель и шуруповерт Dewalt здесь)
• Карандаш
• Угловой угольник – идеален 10-дюймовый угольник
• Рулетка – (5м – 8м)
• Длинная линейка (или линейка) – один из них пригодится
• Молоток
• Спиртовой уровень – Чем больше, тем лучше
• Базовый строительный степлер — не экономьте

При выполнении любого строительного проекта важно защитить себя от травм. Подумайте о приобретении защитного снаряжения для защиты глаз (очки), ног (ботинки со стальным подноском) и рук. (Unigloves)

В: Сколько стоит построить сарай в 2022 году

A: В связи с ростом стоимости материалов в Великобритании ожидаемая цена этого сарая размером 12×10 футов составит около 1300 фунтов стерлингов. Этого должно быть достаточно, чтобы приобрести все материалы, указанные в списке в начале этой статьи. Можно немного сэкономить на облицовке, выбрав более дешевую. Цены на материалы все еще меняются, поэтому эта цифра может снова измениться. Ниже приведены еще несколько советов по экономии денег.

Вернуться к содержанию

Как сэкономить на строительстве сарая своими руками

Навесы довольно дорогие, и вы определенно можете сэкономить немного денег, построив их с нуля, как показывает мой собственный эксперимент, но вот еще несколько способов сократить расходы на строительство собственного сарая:

1. Сделай сам

Самый очевидный способ — сделать это самостоятельно. Если вы считаете, что обладаете базовыми навыками рукоделия и необходимыми знаниями по дереву, то вы сэкономите небольшое состояние, выполнив работу самостоятельно, вместо того, чтобы нанимать мастера.

2. Используйте TopCashback

Экономьте деньги на инструментах и ​​материалах

Я использую сайт возврата денег, такой как Topcashback, для всех моих покупок инструментов и материалов, который принес мне около 950 фунтов стерлингов с тех пор, как я присоединился к нему несколько лет назад. Это вполне разумная экономия на покупках, которые я бы сделал в любом случае. Вот снимок экрана с моими сбережениями на сегодняшний день:

Моя жена также использовала Topcashback для всех наших повседневных расходов по дому и заработала более 1200 фунтов стерлингов. Более чем достаточно для отличного отдыха для нас обоих.

3. Присоединяйтесь к клубу B&Q

Если вы еще не являетесь его членом, вам стоит вступить в клуб B&Q, особенно если вы регулярно тратите в нем небольшое состояние, как я! Почти каждый раз, когда я делаю покупки и сканирую карту, вскоре после этого я получаю электронное письмо с кодом скидки для моей следующей покупки. Довольно часто я получал 5 фунтов стерлингов от магазина за 50 фунтов стерлингов и 10 фунтов стерлингов от магазина за 75 фунтов стерлингов. Почти каждый раз, когда я делаю там покупки, у меня есть код скидки, и экономия действительно увеличивается. Нажмите здесь, чтобы перейти в клуб B&Q.

4. Купите комбинированный набор инструментов

Если у вас еще нет инструментов для работы и вы не можете их одолжить, обратите внимание на выгодные комбинированные пакеты и комбинированные предложения. Например, если вам нужно купить дрель и ударный шуруповерт, то гораздо лучше купить их в комплекте, подобно этому набору дрели и шуруповерта Dewalt, а не покупать их по отдельности.

5. Используйте электроинструменты одной и той же марки

Использование электроинструментов одной и той же марки означает, что вы можете взаимозаменять аккумуляторные блоки, вместо того, чтобы использовать отдельные аккумуляторы для каждой марки инструмента. Это упрощает работу и создает меньше хлопот, когда кто-то устал или у него закончилась энергия.

6. Покупайте оптом

Вместо того, чтобы заказывать разрозненные детали в разных местах, подумайте, не выгоднее ли покупать оптом у одного продавца и избежать затрат на доставку. Например, если вы потратите более 300 фунтов стерлингов за один раз в Интернете на большие и громоздкие товары, вы получите бесплатную доставку на дом от Wickes.

7. Наконец, самое главное правило экономии денег – дважды отмерь и один раз отрежь!

Тщательное исследование поможет избежать глупых ошибок и пустой траты денег.

Я надеюсь, что эта статья оказалась для вас полезной, и удачи вам, если вы строите свой собственный сарай. Они определенно могут выглядеть намного лучше и заставить вас чувствовать себя более гордыми! Чтобы получить больше вдохновения, посмотрите это руководство по навесам, которое дает вам представление о различных типах доступных навесов и о том, как они выглядят.

Подпишитесь на меня в Instagram, чтобы быть в курсе моих последних проектов.

Посмотреть этот пост в Instagram

Пост, которым поделился Бен Салли (@wood_create)

Вернуться к оглавлению

Превратите свой сарай в садовый офис

Если вам понравилась эта статья, то она может вам понравиться. Недавно я закончил пост о том, как я расширил этот сарай и утеплил его. Я в основном превращаю свой сарай в садовый офис или садовую комнату, чтобы наслаждаться им круглый год.

Подробнее о плоском навесе BillyOh

Этот пост посвящен тому, как я построил свой собственный сарай с нуля, но если вам интересно, то навес BillyOh был куплен в Garden Buildings Direct. Чтобы узнать больше о плоском сарае, вы можете увидеть мой процесс сборки, нажав здесь, а вот удобная ссылка для кода скидки BillyOh!

С тех пор, как я написал это, я также построил плоский бревенчатый домик BillyOh в нашем новом доме. Вы можете прочитать мой обзор бревенчатой ​​хижины BillyOh и руководство по сборке в моем блоге прямо сейчас!

Некогда скромный сарай больше не нужно использовать для хранения садовых инструментов, вы можете превратить его в прекрасно функционирующую комнату, которая станет расширенным жилым пространством. Для вдохновения у GardenRoom365 есть самый потрясающий ассортимент сделанных на заказ садовых комнат с множеством идей о том, как использовать садовую комнату от домашних офисов до домашних спортзалов!

Вернуться к содержанию

Другие мои любимые проекты

Нравится:

Нравится Загрузка…

15. Кровля | Блог DIY

Вершина

Верхняя часть фермы (крыши), где сходятся два пояса (стропила).

Доска для баржи

Доска для баржи представляет собой наклонную обшивку крыши, закрепленную на отрезках вдоль края фронтона, чтобы покрыть открытые бревна, или, как некоторые называют декоративную доску вдоль фронтона крыши.

Обрешетка

Деревянные брусья, обычно из сосны SA 38 мм x 38 мм или 38 мм x 50 мм, уложенные и прибитые гвоздями поперек верхних поясов фермы под углом 90° на расстоянии, соответствующем кровельному покрытию, но менее 540 мм, на котором кровельное покрытие закреплено или на крюках и обычно используется в шифере или черепице (см. Брендирование).

Наполнение балки

См. Надстройка

Нижний пояс

Часть фермы, образующая нижний край, которая соединяет два пяточных соединения и поддерживает потолок, также называемая стяжной балкой.

Раскосы

Элементы, прикрепленные к нескольким соседним фермам, обычно под углом 45°, для обеспечения устойчивости крыши и предотвращения коробления сжатых элементов.

Брендирование

То же, что и обрешетка, но крепится к нижнему поясу для поддержки перекрытия (см. обрешетку).

Двухскатные

Фермы, в которых верхние пояса (стропила) наклонены к вершине под одинаковыми углами (скатами) с обоих концов фермы.

Двойной уклон

Фермы, в которых верхние пояса наклонены к вершине под двумя разными углами (шагами) с каждого конца фермы.

Голландское вальмо

Вальмовое окончание, в котором конечный скат не достигает вершины, но верхняя часть вальмы образует небольшой фронтон; также называется жалюзийным бедром.

Карниз

Нижняя часть наклонной крыши, нависающая над стеной или вертикальной поверхностью (см. свес).

Лицевая панель

Доска или аналогичная накладка, установленная по краю вдоль карниза, чтобы закрыть концы стропил (концы звездочек), а также может нести желоб или простая горизонтальная полоса, которая немного выступает от поверхности стены ниже края крыши .

Фронтон

Фронтон — это треугольная верхняя часть стены в конце скатной крыши. Существуют разные типы концов фронтонов, и они относятся к разным архитектурным стилям, например, кейп-голландскому.

Фронтон

Небольшой фронтон на скате крыши, обычно образованный ендовой.

Ферма балки

Ферма (однослойная или многослойная), используемая для поддержки других ферм.

Подвеска

A U-образный кронштейн из тонкой оцинкованной низкоуглеродистой стали, используемый для поддержки ферм на ферме или балке.

Пятка

Концевое соединение фермы в месте соединения верхнего и нижнего поясов или в месте соединения торцевой стенки с нижним поясом в тупиковых и односкатных фермах.

Вальма

Вальма – это внешнее пересечение двух наклонных поверхностей скатной крыши – вода стекает с вальмы.

Зажим Hurricane

Легкий угловой кронштейн из мягкой оцинкованной стали, используемый для крепления двух деревянных элементов под углом 90° друг к другу.

Изоляция

Изоляция в кровле — это материал, используемый для предотвращения потерь и/или поступления тепла через крышу. Изоляционная мембрана также может обеспечивать противопожарную защиту, а также контролировать образование конденсата (при правильной установке) в случае применения на кровельных покрытиях.

Нарожное стропило

Наименьшая концевая часть вальмовой угловой конструкции, в которой используются только цельные брусья (свободное стропило).

Домкратная ферма

Вальмовые фермы с одним шагом, поддерживаемые в верхнем конце вальмовыми балками.

Односкатная

Ферма с одним скатом стропила.

Наконечник

Удлинение нижнего пояса за конец фермы, обычно для поддержки фермы в кирпичной кладке или на подвесе фермы.

Свес

Часть верхнего пояса фермы, выходящая за пятку фермы. Измеряется по горизонтали от пяты фермы, но от наружной поверхности стены здания.

Уклон

Угол наклона крыши, измеренный относительно горизонтальной плоскости.

Отвес

Свесы верхнего пояса (стропила) обычно обрезаются вертикально, чтобы можно было закрепить бордюрные доски и/или водосточный желоб на концах стропильных ферм (концах звездочек).

Полинезийские

Фермы с изменением шага в каждом верхнем поясе от более низкого к более крутому от пятки к вершине.

Каркас портала

Каркас из двух колонн с одной горизонтальной балкой крыши между ними или двумя наклонными стропилами, которые соединяются посередине.

Прогоны

Это куски древесины, обычно из сосны SA 76 мм x 50 мм, уложенные и прибитые под углом 90° к фермам или балкам, на которые крепится кровельное покрытие, и обычно используемые в кровельных покрытиях.

Стропила

Наклонная балка крыши, обычно от карниза до конька. Термин стропила также применяется ко всем типам ферменных стропил, наклонной балке портальной рамы и основному стропилу фермы, также известному как верхний пояс.

Крыша и кровля

Крыша может быть определена как верхняя конструкция и покрытие здания, а кровля — как материалы, образующие это покрытие.

Конек

Горизонтальная линия на вершине скатной крыши (вершина), обычно покрытая, например, коньковой черепицей.

Шаг

Расстояние между центрами двух одинаковых элементов, т. е. ферм.

Пролет

Пролет – это расстояние между двумя опорами (обычно стенами), на которые опирается ферма или балка.

Укороченный конец

Также называется укороченным каблуком; где верхний и нижний поясы находятся на некотором расстоянии друг от друга и соединены первой стенкой фермы.

Анкерная балка

Нижний горизонтальный элемент фермы крыши, по длине равный пролету крыши, также известный как нижний пояс.

Наклонная планка

Также известна как наклонная планка; Наклонная рейка — это последняя рейка у нижнего края стропила. Он больше, чем обрешетка, и обычно имеет размеры 76 x 50 мм, а иногда имеет треугольную форму в поперечном сечении. Он поднимает конец последней плитки или сланца.

Верхний пояс

Также называется стропилом; часть фермы, образующая верхний край обычно на склоне и имеющая прикрепленные к ней рейки или прогоны, несущие кровельное покрытие.

Ферма

Ферма представляет собой жесткую конструкционную конструкцию из деревянных или стальных элементов, перекрывающих пространство, при этом каждый конец фермы опирается на какую-либо опору, обычно на стены. Фермы служат опорой для реек или прогонов, которые, в свою очередь, поддерживают кровельное покрытие, т.е. черепица. Фермы часто изготавливаются заранее и доставляются на место, но также могут быть построены на месте.

Подложки

Подкладки могут быть установлены под черепицей или кровельным покрытием для обеспечения гидроизоляции в случае выхода из строя бетонной черепицы или другого кровельного покрытия; подложка также может действовать как изолирующая мембрана или пароизоляция. Подложка в черепице также используется для предотвращения попадания пыли в пространство потолка / крыши.

Впадина

Впадина – это внутреннее пересечение двух наклонных поверхностей скатной крыши – вода течет в сторону впадины.

Пароизоляция

Непроницаемый барьер, препятствующий проникновению водяного пара через строительные элементы.

Грань

Наклонный край скатной крыши над фронтоном. Край может нависать или быть вровень со стеной.

Стеновая плита

Деревянный брусок, обычно из сосны SA 76 мм x 38 мм, уложенный плоско поверх несущей стены (завершенная кирпичная кладка) на внутреннюю обшивку, действующую как гибкая и несущая поверхность для размещения и фиксации ферм или балок и чтобы распределить нагрузку.
