Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

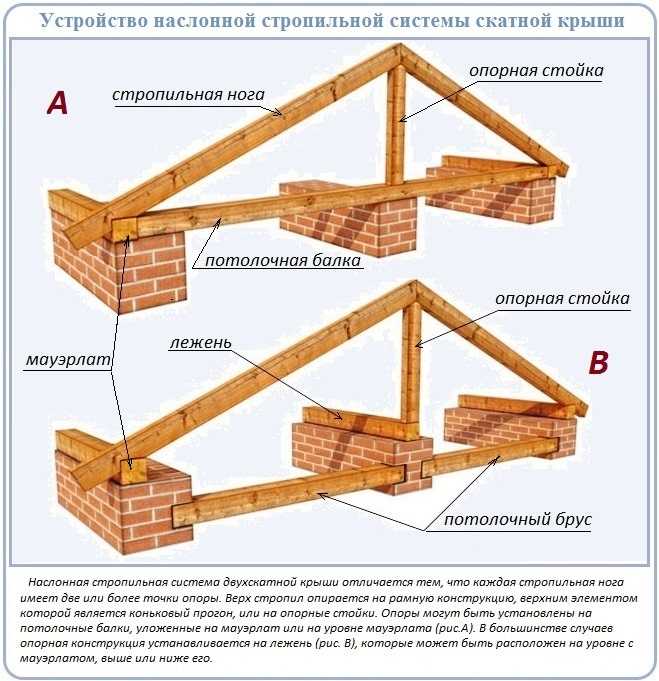

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см. , в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40^о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

• величина поперечного сечения;
• фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

Такая конструкция включает в себя следующие элементы и узлы:

• мауэрлат;

• коньки и подкосы;

• стропильная система;

• обрешетка;

• кровельный материал;

• утепление.

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек. Укладывать мауэрлат нужно правильно и надежно, так как он играет роль фундамента для кровельной двухскатной системы.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

• мягкая кровля – 5-20°;
• шифер, профнастил, металлочерепица, ондулин – 20-45°.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

• под металлочерепицу – 350 мм;
• под мягкую кровлю настилается сплошная обрешетка;
• под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

1. Карандаш или маркер.
2. Рулетка.
3. Шнурка (отбивка).
4. Молоток.
5. Шпатель.
6. Ножницы для кровельного материала.
7. Нож кровельный.
8. Ножовка.
9. Строительный скотч.
10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

Чертеж односкатной, двускатной и четырехскатной крыши, которую можно сделать своими руками

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Вернуться к оглавлению

Содержание материала

• 1 Возможные варианты исполнения крыш
• 2 Чертежи крыш
• 3 Составление чертежа
• 4 Состав чертежей крыш
• 5 Наиболее часто встречающиеся типы крыш
  • 5.1 Конструкция односкатной крыши
  • 5.2 Конструкция двухскатной крыши
  • 5.3 Конструкция четырехскатной (вальмовой) крыши

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

• Предоставление надежной защиты для дома;
• Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Вернуться к оглавлению

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Вернуться к оглавлению

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

• Требуемый наклон;
• Какой кровельный материал будет использоваться;
• Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Вернуться к оглавлению

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

• Чертеж примыкания крыши к парапету;
• Чертеж примыкания крыши к парапету без прижимного профиля;
• План используемой крыши;
• План соединения скатов;
• План ливневой канализации;
• Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.

Вернуться к оглавлению

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

• Экономия материалов;
• Простота монтажа;
• Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
• Отличная сопротивляемость порывам ветра;
• Плохая сопротивляемость скапливанию атмосферных осадков;
• Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

• Относительно невысокая цена;
• Привлекательность по сравнению с односкатной крышей;
• Отличная сопротивляемость атмосферным осадкам;
• Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

• Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
• Оригинальный внешний вид;
• Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
• Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак.

Обсудим и недостатки четырехскатной крыши:

• Сложность монтажа, если сравнивать ее с двухскатной крышей;
• Стоимость вальмовой крыши выше двухскатной;
• Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Как сделать двухскатную крышу своими руками, чертежи, видео

admin | 30.08.2017 | Строительство домов | Комментариев нет

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

• Устройство двухскатной крыши
• Шаг 1 – Монтаж мауэрлата
• Шаг 2 – Установка стропил двухскатной кровли
• Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли
• Шаг 4 – Обрешетка двухскатной крыши
• Двухскатная крыша своими руками видео
• Двухскатная крыша своими руками чертежи
• Дополнительный материал по данной теме
• Возврат к поиску Яндекса
• Задайте вопрос или напишите комментарий

Устройство двухскатной крыши

Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:

• мауэрлат;
• стропильная система;
• коньки и подкосы для дополнительного крепления стропил;
• обрешетка;
• утепление, гидро- и пароизоляция;
• кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

мауэрлат

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

   крепление стропильной ноги

5. Стропильная система двухскатной крыши начинается с установки двух крайних фронтонных ферм. Крепите к ним временные подкосы, чтобы установить ровно по горизонтали и вертикали.
6. Между крайними вершинами стропил протягивается шнур. Так обозначается уровень остальных стропил.
7. На ранее просчитанном расстоянии, но не меньше 0.6 м друг от друга, устанавливаются все стропила фермы.
8. Установка стропил двухскатной крыши завершается укреплением громоздких конструкций подпорами, подкосами или ригелями.
9. На специальные опоры ставится коньковый брус (прогон). Он используется для закрепления промежуточных, диагональных и коротких стропил.

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Чертеж двухскатной крыши

Об авторе

admin

Adblock
detector

как сделать, устройство крыши углом

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

• Служат каркасом крыши, необходимым для формирования скатов.
• Распределяют компоненты кровельного пирога.
• Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

• Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
• Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 — сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

• Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
• Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Вариант #2 — устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

• Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
• С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
• Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
• От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
• Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
• Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
• Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

• Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
• Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
• Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
• Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
• Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
• От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
• Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

• Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
• Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
• Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
• По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
• Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

Будьте в курсе!

Подпишитесь на новостную рассылку

чертежи и фото, пошаговая инструкция

Автор Admin На чтение 10 мин. Просмотров 758 Опубликовано 27.04.2018

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Содержание

1. Какими вообще бывают крыши
2. Этапы строительства двускатной крыши
3. Расчёт стропильной системы с учётом действующих нагрузок
4. Ветровые нагрузки
5. Масса кровли
6. Рассчитываем стропильную систему
7. Монтаж мауэрлата
8. Сборка стропильной системы
9. Кровля
10. Заключение

Какими вообще бывают крыши

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ – коэффициент соответствующий углу уклона ската.
• Sg –  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I – 0. 8 кПа = 80 кг/м2;
• II – 1.2 кПа = 120 кг/м²;
• III – 1.8 кПа = 180 кг/м²;
• IV – 2.4 кПа = 240 кг/м²;
• V – 3.2 кПа = 320 кг/м²;
• VI – 4.0 кПа = 400 кг/м²;
• VII – 4.8 кПа = 480 кг/м²;
• VIII – 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 “Нагрузки и воздействия”. А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H – высота сечения, см;
• Lmax – стропильная нога максимальной длины, м;
• Qr – распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr – распределённая нагрузка кг/мпогонныйй;
• Lmax – рабочий участок ноги максимальной длинны, м;
• B – ширина сечения см;
• H – высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

[youtube]https://www.youtube.com/watch?v=rUREepaUOuY[/youtube]

Видео: Установка мауэрлата

Сборка стропильной системы

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

[youtube]https://www.youtube.com/watch?v=E_PrWwcYT-8[/youtube]

Видео: Монтаж стропильной системы

Кровля

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Как самостоятельно построить двускатную крышу за 7 шагов

Двускатная крыша является популярной конструкцией для домов и строится на собственной двускатной крыше за 7 шагов .

Этот пост покажет вам, как установить фундамент, обрамить наружные стены, прикрепить стропила к верхней части каждой стены, установить черепицу или сайдинг на внешнюю поверхность крыши, добавить желоба и водосточные трубы в различных точках по периметру. .

Наконец, мы поговорим о том, как поддерживать ваш новый проект по благоустройству дома, периодически проверяя его на наличие признаков износа.

Двускатная крыша крыльца имеет очень простую конструкцию. Этот тип крыши крыльца в основном представляет собой треугольную конструкцию, которая покрывает одно или несколько крыльцов.

Строительные материалы, используемые для строительства двускатной крыши крыльца, обычно предварительно изготавливаются, что означает, что они были вырезаны и сформированы так, чтобы они подходили друг к другу под прямым углом, но могут быть случаи, когда вам может понадобиться использовать угловую шлифовальную машину или другие инструменты. чтобы вырезать и формировать свои собственные части.

Крыши с двускатными крыльцами обычно поддерживаются стенами с двух сторон, при этом крыша выходит за одну открытую сторону. Из-за своей простоты конструкции двускатной крыльца можно легко изменить в соответствии с вашими потребностями.

У людей разные причины самостоятельно строить двускатную крышу.

Кому-то это нужно для увеличения площади дома, а кто-то просто хочет сэкономить, сделав это самостоятельно.

Какой бы ни была ваша цель, вы должны иметь в виду следующие несколько вещей, прежде чем приступить к работе:

• Составление планов — Многое может пойти не так, если вы не планируете вещи до их выполнения.
  • Поэтому необходимо выкроить время и составить планы строительства.
  • Вы также можете нанять для этой цели архитектора; однако ваши усилия будут напрасными, если дизайн не подходит вашему дому.

• Работайте с качественными материалами – Если вы тратите время и деньги на строительство двускатной крыши, не идите на компромисс с качеством.
  • Нельзя рассчитывать, что крыша прослужит долгие годы, если при ее строительстве используются низкосортные материалы и некачественная работа.

• Ищите дополнительные функции – Многие домовладельцы включают в свои крыши мансардные окна, чердаки и т. д., чтобы они могли служить дополнительной спальней или зоной отдыха.
  • Если вы хотите построить такую ​​крышу для своего дома, поищите кровельных подрядчиков в Балтиморе, которые могут предоставить вам дополнительную информацию по этому вопросу.

• Посмотрите на общую стоимость. Если вы не готовы потратить 10 000 долларов или больше на строительство двускатной крыши, рекомендуется придерживаться основ.
  • Помните, чем больше функций вы добавляете, тем больше вам придется выложить денег.

• График работы — Если вы делаете этот проект летом или зимой, когда на улице очень жарко или холодно соответственно, не приступайте к работе сразу после того, как об этом подумали.
  • Лучше планировать дела так, чтобы вам было удобно.

• Держите детей и домашних животных в помещении – Если у вас дома есть маленькие дети или домашние животные, во время этого проекта лучше держать их дома.
  • Хотя ни одна строительная работа не является полностью безопасной, эта работа требует особого внимания, так как дети могут пораниться, упав инструменты или застряв в куче мусора.
  • Домашние животные также могут пострадать или потеряться, если забредут на строительную площадку.

• Следуйте инструкциям по безопасности – Если вы хотите снизить риски, связанные с этим проектом, не нарушайте правила безопасности.
  • Работайте с кровельной компанией, которая устанавливает крыши в соответствии с местными строительными нормами и имеет отличные показатели безопасности, чтобы ваши дети, домашние животные и посетители могли наслаждаться двускатной крышей на долгие годы.

1) Подготовка фундамента  – Во-первых, подготовьте основание для двускатной крыши крыльца. Установите прочные опорные балки на землю с помощью винтов и металлических пластин.

Фундамент должен быть достаточно прочным, чтобы выдерживать сильные ветры и даже землетрясения.

2) Каркас . После установки фундамента вы можете начать обрамлять крышу крыльца с помощью деревянных балок 4″ x 4″.

Не забудьте обрамить их треугольной формой и закрепить винтами.

3) Стропила – После того, как фундамент крыльца заложен, можно приступать к строительству стропил.

Вы можете сделать стропильные балки из деревянных досок размером 2″ x 6″. Соедините стропильные балки на концах с помощью соединения треугольной формы. Не забудьте оставить зазор в 2 дюйма между стропилами.

4) Опорные балки – Несущие балки крыши крыльца должны быть изготовлены из прочных деревянных досок.

Не забудьте соединить их металлическими пластинами и винтами, чтобы они были как новые после сильного ветра или землетрясения.

5) Размещение стропил – Теперь вы можете разместить стропила поверх опорных балок. Соедините их крепкими шурупами и обязательно оставьте зазор в 1/2 дюйма между стропилами.

6) Обшивка крыши – Теперь вы можете установить тонкие деревянные доски в качестве обшивки двускатной крыши крыльца. Оставьте зазор в 1/2 дюйма между каждой из досок.

7) Кровля – Наконец, двускатную крышу уже можно покрыть любым водонепроницаемым материалом по вашему желанию.

Для этой цели можно использовать алюминиевые листы. Алюминий также достаточно прочен, чтобы выдерживать большинство погодных условий, не разрушаясь и не повреждаясь.

Если вы все еще не знаете, как построить двускатную крыльцо самостоятельно, то вы всегда можете нанять специалиста, который сделает эту работу за вас.

Если такой возможности нет, вы всегда можете посмотреть видео или книги, в которых есть пошаговые инструкции, как это сделать правильно.

Но если вы делаете это впервые, то лучше обратиться за помощью к специалисту.

Лучшие доступные конструкции и материалы

Строительство крыши может обойтись очень дорого, если вы не знаете, что делаете и где можно сократить расходы, не жертвуя при этом функциональностью и красотой. Многие люди хотят иметь качественную крышу, которая прослужит долго, но они не хотят грабить банк, чтобы получить ее.

Как правило, двускатная крыша с битумной черепицей является одной из самых доступных крыш, которые можно построить в жилом доме. Асфальтовая черепица обычно стоит от 1 до 2 долларов за квадратный фут без учета затрат на установку. Упрощение конструкции крыши и уменьшение ее уклона также могут помочь вам сэкономить деньги.

Есть много вариантов и вариантов, которые вы должны сделать при строительстве крыши, и вы должны хорошо разбираться в этом, если хотите сделать это дешево и при этом получить качественную крышу. Давайте углубимся в это и рассмотрим самую дешевую жилую крышу, которую вы можете построить, а также некоторые другие важные соображения, на которые следует обратить внимание в процессе.

Какая самая доступная крыша для строительства?

При строительстве крыши есть миллион факторов, которые могут повлиять на общую стоимость, и вы должны это учитывать. Тем не менее, следующие три области составляют большую часть стоимости крыши, поэтому вам следует обратить на них особое внимание, если вы хотите завершить свой проект в условиях ограниченного бюджета:

• Дизайн вашей крыши
• Кровельный материал
• Затраты на оплату труда и установку

Есть и другие соображения и области, в которых вы можете сэкономить деньги, но оптимизация и внимание к этим трем вещам больше всего повлияют на конечный результат. Давайте более подробно рассмотрим конструкцию вашей крыши, материал, установку и другие аспекты, чтобы вы могли построить свою крышу как можно дешевле и эффективнее.

Конструкция крыши

Как правило, чем проще и плоская крыша, тем дешевле ее строительство. Это общее правило несколько упрощено, поскольку существует множество других факторов и исключений, но об этом следует помнить при выборе конструкции крыши.

Какой дизайн крыши вы выберете, зависит от ваших обстоятельств, бюджета, предпочтений и потребностей, но вот некоторые из лучших и самых дешевых вариантов:

• Двухскатная крыша: Двускатные крыши — это ваш стереотипный дизайн крыши с двумя равными сторонами с одинаковым уклоном, встречающимися на одном коньке вдоль центра конструкции. Как правило, двускатные крыши являются отличным дешевым вариантом из-за их простоты.
• Плоская крыша: Хотя плоская крыша не является неприемлемой в большинстве районов или ситуаций, она может быть чрезвычайно экономичным и хорошим вариантом конструкции крыши, если вам это сойдет с рук. Плоские крыши очень доступны по цене, просты в обслуживании и очень долговечны.
• Односкатная крыша: Односкатные крыши чрезвычайно просты и экономичны в строительстве, они вписываются в дизайн и эстетику многих современных домов. Односкатная крыша является одним из самых доступных вариантов конструкции крыши из-за своей простоты и универсальности.
• Вальмовая крыша: Вальмовые крыши обычно имеют четыре вальма, расположенные под углом к ​​центру конструкции со всех четырех углов, которые встречаются на одном гребне вдоль вершины. Эта крыша недорогая и универсальная, с такими вариациями, как Hip и Valley, распространенными во многих новых домах.

Если при проектировании крыши основное внимание уделяется низкой цене, избегайте экстравагантных гребней, ендов и других элементов дизайна, которые усложнят ваш проект и повысят цену. Простая односкатная или двускатная крыша подойдет в большинстве случаев и может сэкономить вам много денег во время строительства благодаря своей простоте.

Кровельный материал

Следующее, что вам нужно решить, это кровельный материал, который вы будете использовать на своей крыше. Существует бесчисленное множество вариантов кровельных материалов по цене от 150 до 1500 долларов США за квадрат (100 квадратных футов), не включая установку.

Какой материал вы выберете, во многом зависит от ваших приоритетов и бюджета, потому что чем дешевле вы выберете, тем меньше срок службы вашей кровли. Потратив немного больше денег, вы иногда можете увеличить ожидаемый срок службы вашей крыши на 10 с лишним лет, но стоит ли это того или нет, зависит от вашей ситуации.

Затраты на рабочую силу

Если вы когда-либо нанимали кого-то, чтобы что-то починить в вашем доме, вы знаете, что материальные затраты обычно меркнут по сравнению с затратами на оплату труда. Этот факт справедлив и для строительства крыши.

Мы обсудили множество вариантов кровельных материалов и связанные с ними цены, но затраты на рабочую силу и установку могут увеличить стоимость материала на 60% и более. Если вы строите крышу с ограниченным бюджетом, затраты на оплату труда могут быть серьезной проблемой, и вам необходимо тщательно продумать это.

Для крыши площадью 2000 квадратных футов вам понадобится битумная черепица стоимостью 3000 долларов (при условии, что они стоят 150 долларов за квадрат). Стоимость профессиональной укладки битумной черепицы варьируется от 3 до 5 долларов за квадратный фут, поэтому общая стоимость проекта составит около 11 000 долларов (при условии, что вы платите 4 доллара за квадратный фут за установку).

Если вы хотите построить недорогую крышу, профессиональная установка крыши может составить значительную часть вашего бюджета.

Вы можете установить крышу самостоятельно и практически сократить все трудозатраты, но обычно это не лучшая идея. Если у вас нет опыта и вы не знаете, что делаете, вы, скорее всего, потратите больше времени, чем оно того стоит, на установку крыши, и в итоге вы получите некачественный готовый продукт.

Гораздо лучше спланировать и доверить монтаж крыши профессионалу, чем делать это самому и в любом случае вызывать профессионального кровельщика, чтобы исправить свои ошибки.

Вы можете попытаться снизить стоимость рабочей силы, обратившись к различным кровельным компаниям и получив множество предложений, чтобы найти лучший и наиболее доступный вариант. Тем не менее, крайне важно найти уважаемую кровельную компанию, которая отлично справится с вашим проектом, даже если для этого придется заплатить немного больше денег, чтобы сделать все правильно.

Простая и доступная конструкция крыши также, как правило, упрощает работу и делает ее более доступной.

Дополнительные соображения

Теперь, когда мы рассмотрели три основных фактора, которые вы должны учитывать при строительстве недорогой крыши, есть еще несколько второстепенных, но довольно важных соображений.

В соответствии с региональными тенденциями
При строительстве новой крыши важно учитывать архитектурные и эстетические тенденции в вашем районе или регионе.

Посмотрите на близлежащие дома и обратите внимание на стиль их крыш, материал крыши и общий вид их дома. Вы не хотите, чтобы ваш дом выглядел как точная копия любого другого здания вокруг вас, но вы также не хотите, чтобы ваш дом и крыша выделялись неправильным образом.

Крыша, соответствующая цветовым и дизайнерским тенденциям вашего района, может сделать ваш дом похожим на собственный и повысить его стоимость при перепродаже.

Энергоэффективность
При планировании и строительстве экономичной крыши необходимо обращать внимание на многие вещи, но, поскольку вы так сосредоточены на снижении затрат, вы иногда можете забыть об энергоэффективности своего проекта.

Многие кровельные материалы обеспечивают лучшую теплоизоляцию, чем битумная черепица, но по цене размерная битумная черепица обычно является лучшим выбором для строительства крыши с ограниченным бюджетом.

Также необходимо установить достаточную изоляцию на чердаке, чтобы помочь регулировать температуру в вашем доме и повысить энергоэффективность. Кроме того, более светлая крыша может помочь отразить тепло еще до того, как оно попадет в ваш дом.

Местные строительные нормы и правила
Помимо соблюдения местных тенденций в области цвета и стиля крыши, важно соблюдать все строительные нормы и правила. В зависимости от того, где вы живете, соблюдение местных норм может быть либо чрезвычайно сложным, либо очень простым.

Перед началом строительства обязательно проконсультируйтесь с местными властями, чтобы убедиться, что ваш проект соответствует нормам и одобрен. Во многих районах также есть HOA или CC&R, которые регулируют цвет и стиль крыши, которую вы можете иметь в своем доме.

Риски строительства дешевой крыши

Хотя экономия денег при строительстве крыши важна для многих людей, крыша вашего дома является жизненно важной частью вашего дома, поэтому сокращение расходов, когда вы можете во время ее строительства, может привести к довольно значительным рискам. .

Давайте углубимся в некоторые из наиболее распространенных рисков, с которыми вы столкнетесь при строительстве дешевой крыши, так что, надеюсь, вы будете знать об опасностях и сможете их избежать.

Низкокачественные материалы
Экономия денег на вашей крыше за счет выбора более дешевых материалов может быть отличной, но в большинстве случаев существует довольно очевидная причина, по которой дешевые материалы не стоят очень дорого. Если вы слишком сосредоточитесь на стоимости материалов, вы можете получить очень некачественную крышу, которая прослужит всего несколько лет, прежде чем вам потребуется ее заменить.

Если у вас есть деньги, обычно стоит выбрать несколько более дорогие материалы лучшего качества, чтобы ваша крыша выглядела красивее и служила дольше.

Обрезка углов
Когда вы пытаетесь построить крышу как можно дешевле, вы обычно где-то идете на компромисс в отношении качества. Есть много возможностей сэкономить деньги при строительстве крыши, но если вы срежете углы во время установки, это может в конечном итоге стоить вам больших денег в будущем.

Неправильная установка крыши может привести к множеству неприятных и дорогостоящих вещей, включая протечки, неправильную вентиляцию чердака и сокращение срока службы крыши.

Меньше вариантов гарантии
На большинство крыш предоставляется гарантия как на материал, так и на качество изготовления. Первый закрывает дефекты черепицы или кровельного материала, а второй закрывает проблемы с укладкой.

Чтобы сэкономить деньги, многие люди выбирают неподходящие кровельные материалы и нанимают для установки самую дешевую кровельную компанию. Обе эти вещи могут быть очень проблематичными для получения хорошей долгосрочной гарантии на вашу крышу.

Несоответствие кровельных материалов разных компаний или неправильная установка часто ограничивают или аннулируют гарантию на материал. Дешевые кровельные компании также не дадут вам хорошую гарантию качества изготовления, потому что дешево сделанная крыша обычно не прослужит очень долго.

Какой скат крыши самый недорогой?

Уклон крыши — это величина уклона крыши. Обычно он измеряется двумя числами, разделенными двоеточием, например, 8:12. Второе число всегда равно 12, чтобы указать один фут, а второе число обозначает, на сколько дюймов поднимается крыша в пределах этих 12 дюймов.

Вот как уклон крыши влияет на ее стоимость:

• Материалы: Чем больше уклон крыши, тем больше материалов потребуется для покрытия поверхности. Вам нужно будет купить больше черепицы или кровельного материала для крыши с более высоким уклоном.
• Установка: Установка крыши с большим уклоном требует большего опыта и средств безопасности, что в конечном итоге обходится дороже. По крышам с низким уклоном легче ходить, и для установки не требуется почти такого же количества оборудования для обеспечения безопасности.

Крыши с меньшим уклоном обычно проще и дешевле построить. По крышам с уклоном 8:12 или ниже легко ходить без дополнительного защитного снаряжения, и для покрытия требуется меньше кровельного материала.

Заключительные мысли

Строительство хорошей крыши при ограниченном бюджете — непростая задача, и очень важно оценить, в каких областях вы можете сократить расходы, не слишком жертвуя качеством. Выбор простой конструкции крыши, использование недорогого кровельного материала, такого как размерная битумная черепица, и найм доступной, но уважаемой кровельной компании являются важными компонентами для строительства качественной крыши по разумной цене.

Как построить остроконечное слуховое окно (сделай сам)

Обновлено: 29 ноября 2019 г.

Остроконечная крыша отлично смотрится снаружи и добавляет простора и света внутри.

Следующий проект›

Семейный мастер на все руки

Ищете простое расширение, которое даст вам больше места в вашем доме? Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату. А мансардное окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды на верхушки деревьев. Мансардные окна также отлично смотрятся снаружи, добавляя разнообразия простому фасаду и улучшая привлекательность вашего дома, не говоря уже о стоимости при перепродаже. Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе, как разрезать и переделать существующую крышу, собрать стены слухового окна и обрамить новую крышу.

от экспертов по DIY журнала Family Candyman

Время

Много дней

Сложность

Advanced

Стоимость

28829

. мне?

Каркас двускатного слухового окна

Установка остроконечного слухового окна создает дополнительное пространство и позволяет проникать солнечному свету.

Строительство слухового окна на крыше — амбициозный и сложный проект. Прежде чем браться за такую ​​большую и сложную задачу, у вас за плечами должно быть несколько проектов реконструкции. Если вы немного не уверены в своих навыках возведения каркаса или кровли, наймите плотника, чтобы помочь с этим этапом проекта слухового окна на крыше. Слуховые окна, которые мы построили, имеют ширину 6 футов, около 9футов от пола до вершины и отстоят от передней стены дома примерно на 2 фута. Каждое слуховое окно добавляет около 30 кв. футов над головой.

Такие большие и сложные проекты обходятся дорого, особенно когда вы добавляете такие элементы, как окна. Запланируйте также большое обязательство по времени. Выделите по крайней мере четыре дня для основного каркаса, потому что, как только крыша открыта, вы должны держать ее, пока слуховое окно не станет герметичным. Затем вы можете немного расслабиться, пока закончите внешнюю обшивку и отделку. Планируйте провести еще семь или восемь выходных, заканчивая внутреннюю и внешнюю окраску.

Для строительства слухового окна требуется пояс для инструментов со всеми основными столярными инструментами, а также несколько дополнительных инструментов: циркулярная пила, сабельная пила, угольник для каркаса и 2- и 4-футовые. уровни. Вам также понадобится хорошее оборудование для работы на высоте, удлинительная лестница, кровельные кронштейны и строительные леса (см. «Безопасность на крыше»). Мы также рекомендуем вам арендовать или купить индивидуальную систему защиты от падения (PFAS; фото 1 и 12), состоящую из страховочной привязи, стропа, веревки, анкерного крепления на крыше, а также всего оборудования и инструкций.

Шаг 2: Разработайте детали слухового окна на бумаге

Рисунок A: Анатомия слухового окна

Размер новых тройных стропил и обычных стропил зависит от размера крыши и слухового окна и местных условий. Попросите архитектора или инженера-строителя измерить их.

Примечание: Рисунок A можно загрузить и распечатать из дополнительной информации ниже.

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или на полу гаража в натуральную величину (рис. B) до начала строительства. Мансардные окна сложны и подходят не каждому дому. Чтобы убедиться, что слуховые окна работают, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или реконструкции. Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутренняя высота, внешний вид, прочность конструкции, состояние крыши и стоимость. Если слуховое окно осуществимо, архитектор составит планы, включающие все размеры и специальные конструктивные детали. Используйте планы для получения разрешения на строительство в местном отделе строительной инспекции.

После того, как планы будут одобрены строительным отделом, отнесите их на лесопилку с полным спектром услуг. Продавец составит список материалов и смету расходов, а также поможет заказать окна и специальные элементы. Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте мусорный контейнер или прицеп для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна (Фото 5). Натяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью 2×4 винтов, ввинченных в обшивку крыши. Отверните брезент, и он будет готов натянуть слуховое окно на крышу ночью или в случае неожиданного ливня.

Шаг 3: Разложите слуховое окно на мансардном этаже, прежде чем открывать крышу

Фото 1: Снимите черепицу и обшивочную доску

Снимите черепицу с области нового слухового окна. Нанесите мелом линии для внутреннего края боковых стен слухового окна, установите пилу, чтобы прорезать обшивку крыши, и пилите снизу вверх с обеих сторон. Оставьте обшивку свеса неразрезанной. Подденьте старые доски обшивки.

Фото 2. Убедитесь, что все отвесно

Используя размеры из вашего плана, начертите линии на полу, чтобы указать расположение передней стены слухового окна. Отвесьте от внешней стороны линии стены и отметьте стропила. Вычтите дополнительные 1-1/2 дюйма, чтобы оставить место для нового коллектора (фото 4), и отрежьте стропила циркулярной пилой.

Фото 3: Установка новых стропил

Обрежьте новые тройные стропила до той же длины и углов, что и старые, и вставьте их под обшивку крыши. Прибейте через коньковую доску к концам тремя обычными гвоздями 16d. Прибейте их вместе парами гвоздей 16d через каждые 16 дюймов. Прибейте днища к пластине двумя гвоздями 16d, затем добавьте металлическую ленту.

Прежде чем вы сможете вырезать отверстие для слухового окна, вы должны точно знать, где будут построены боковые стены. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Используйте отвес, чтобы перенести внутренний край стен на нижнюю часть крыши. Забейте гвозди через крышу по углам. Вернитесь на крышу, удалите черепицу в этом районе и проведите линии мелом между выступающими точками гвоздей. Отпилите по линиям, чтобы открыть крышу (Фото 1).

Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стенку слухового окна, отметьте старые стропила для раскроя (Фото 2). Затем укрепите проем в крыше, добавив стропила с каждой стороны и, при необходимости, с противоположной стороны крыши (рис. А и фото 3).

В наших планах было добавить соответствующие наборы тройных стропил на сторону крыши, противоположную слуховым окнам. Проверьте свои планы на наличие специальных строительных деталей, подобных этому. Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных 5-1/2 дюймовых стропил из клееного бруса (LVL) к зданию специальными металлическими ремнями, указанными архитектором. Убедитесь, что новые стропила совмещены с краем обшивки крыши (рис. А).

Безопасность крыши

Работа на крышах опасна. Чтобы свести к минимуму риск:

• Возьмите напрокат или купите индивидуальную страховочную систему (PFAS; фото 1 и 12). Покупка за 250 долларов или аренда примерно за 35 долларов в день. (Бывает трудно найти аренду.)
• Используйте металлические кровельные кронштейны и доски 2×10 для обеспечения прочного основания (Фото 12). Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом крупном центре домашнего хозяйства).
• Опилки и мусор делают крышу скользкой, поэтому часто сметайте ее. Носите гибкую обувь с мягкой подошвой для увеличения сцепления.
• Никогда не работайте на мокрой крыше.

Этап 4: Выровняйте и подровняйте переднюю стену

Фото 4: Установите переднюю стену

Установите нижнюю перемычку с подвесами балок (рис. A) и соберите переднюю стену на мансардном этаже. Встаньте переднюю стенку и совместите ее с отметками на полу. Подложите прокладку под нижнюю плиту, чтобы при необходимости выровнять ее, затем прибейте ее к балкам пола гвоздями 16d. Отвесьте углы с помощью уровня и скрепите их 2x4s.

Фото 5: Установите верхнюю пластину

Добавьте угловую стойку, затем отрежьте угол наклона крыши на конце 2×4, чтобы использовать ее для верхней пластины боковой стены. Установите пластину на место, выровняйте ее и отметьте ее длину. Отрежьте его и прибейте к угловой стойке и крыше, убедившись, что он остается ровным.

Фото 6: Установка стенных шпилек

Соберите и установите нижнюю пластину. Затем измерьте, обрежьте и прибейте к стенным стойкам каждые 16 дюймов двумя гвоздями 16d вверху и внизу. Убедитесь, что они отвесные. Добавьте вторую верхнюю пластину, перекрывая углы (Фото 7).

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите реальный прогресс, когда возведутся стены. Установите перемычку 2×6 поперек проема, чтобы поддержать обрезанные стропила, затем установите переднюю стену между новыми стропилами (фото 4). Будьте особенно внимательны, чтобы убедиться, что верхняя часть стены ровная, и закрепите ее идеально вертикально (отвесно) и прямоугольно. Завершите каркас стены, соорудив боковые стены, как показано на фото 5 и 6. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Изготовление простого зажима для стропил

Если наклон вашей слуховой крыши такой же, как и у старой крыши, приложите кусок фанеры к старым доскам крыши и проведите на нем ровную линию. Сделайте приспособление для резки стропил, отмерив 12 дюймов вдоль линии «уровня» и используя угольник, чтобы провести перпендикулярную линию до края «крыши» доски. Разрежьте по этим двум линиям и прикрутите лом 2х2 по краю «крыши» фанеры.

Натяните веревку по верху стропил, выровняв их с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхом боковых стропил. Теперь измерьте от этой точки до пересечения коньковой доски и перемычки, чтобы найти длину ендовных стропил. Разрежьте их согласно рисунку C.

Прибить обе стропила ендовы. Используйте линейку, чтобы убедиться, что они выровнены с вершинами общих стропил. Затем измерьте, обрежьте и прибейте ендовные стропила через каждые 24 дюйма по центру. Обрежьте ендовные стропила под тем же углом, что и обычные стропила, но скосите нижний срез под углом 45 градусов.

Шаг 5: Вырежьте и установите стропила

Рисунок B: Проект стропил

Избавьтесь от догадок — сделайте чертеж фронтона в натуральную величину на полу гаража или чердака. Начните с базовой линии и привяжите центральную линию перпендикулярно ей. Используйте метод треугольника 3-4-5, чтобы сделать 9Угол 0 градусов. Затем добавьте боковые стены 2×4 и скат крыши, используя квадрат. Привяжите линии стропил, затем нарисуйте конек и софит. Вырежьте обычное стропило по шаблону и положите его на чертеж, чтобы проверить соответствие. Измерьте и отрежьте временную стойку, поддерживающую конек.

Фото 7: Разместите коньковую доску

Вырежьте 2×4 для временной поддержки нового конька 2×8 на нужной высоте (см. рис. B). Держите коньковую доску ровно и отметьте боковые стропила в верхней части коньковой доски. Отрежьте перемычку 2 × 8, чтобы она подходила поперек проема, и прикрепите ее к новым стропилам на этой высоте с помощью подвесных металлических балок.

Фото 8: Прикрепите коньковую доску к перемычке

Отрежьте коньковую доску по длине и сделайте надрезы в соответствии с деталями потолка. Затем прибейте его к центру перемычки, используя металлический кронштейн для дополнительной прочности. Вырежьте и установите обычные стропила на расстоянии 24 дюйма от центра (рис. B и C).

Рисунок C: Срезы стропил

Изготовьте простой шаблон для разметки обычных стропил. Для двух ендовных стропил используйте тот же размер для «отвесной» стороны, но увеличьте «ровную» сторону до 17 дюймов (17 дюймов подходит для каждого ската крыши). Верхний отвес на стропилах ендовы имеет скос под углом 45 градусов с каждой стороны. Нижний отвес имеет один скос под углом 45 градусов.

Вам не нужно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу. Сделайте чертеж в натуральную величину с размерами и уклоном крыши на своем плане (рисунок Б) и по нему измерьте точную высоту конька (временной стойки), а также длины и углы на обычных стропилах. Если уклон вашей мансардной крыши такой же, как и у старой крыши, вы можете использовать показанный метод приспособления для измерения уклона и перенести его на новые стропила.

Измерьте длину ендовных стропил (Фото 9) и обрежьте их, используя Рисунок C в качестве ориентира. Не волнуйтесь, если вы неправильно вырезаете несколько досок. Вы можете использовать их позже для более коротких стропил ендовы (Фото 10).

Прикрепите стропила к коньку, забив их через конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью 8d обычными гвоздями, по три с каждой стороны. Используйте три гвоздя 8d, чтобы прикрепить стропило к настенной пластине. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и ветровые анкеры.

Шаг 6: Отделка крыши и экстерьера

Фото 11: Обшивка стен и слухового окна крыши

Добавьте нижнюю облицовку и выступы 2×4 (рис. A). Обшить стены и крышу фанерой. Вбейте 8d гвоздей через каждые 6 дюймов вдоль краев обшивки и через каждые 8 ​​дюймов вдоль всех остальных стоек. Завершите детали софита и выступа в соответствии с планом (рисунок А).

Фото 12. Установка отделки крыши

Установите отделку крыши и прибейте ее гвоздями (рис. A). Завершите нижнюю часть свеса и софитов и добавьте молдинг края крыши, чтобы он соответствовал вашему дому. Установите ступенчатую планку и перекройте крышу по краям слухового окна.

Фото 13. Покройте черепицей крышу

Покройте ендову и края крыши 36-дюймовым герметиком. широкая полоса ледово-водной преграды. Затем установите предварительно отформованный ендов из оцинкованного металла (или используйте другие методы, одобренные вашим строительным инспектором). Покройте крышу черепицей снизу вверх в соответствии с инструкциями на упаковке черепицы.

Фото 14: Установка окон и сайдинга

Прошивка и установка окон. Затем прикрепите строительную бумагу № 30 к бокам, накладывая верхние листы на нижние листы. Прибейте угловые доски на место и добавьте сайдинг. Загрунтуйте и покрасьте.

Заполните концевые шпильки фронтона после того, как будут готовы стропила (Фото 11). Затем установите обшивку крыши. Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой. Особое внимание к герметичным отливам и деталям кровли (рис. А и фото 12–14) на этом этапе работы избавит вас от невероятной головной боли в дальнейшем. Думай, как вода. Начните снизу и работайте с войлоком, черепицей и окладами. Всегда перекрывайте нижнюю часть.

Завершите наружную отделку слухового окна материалами, которые соответствуют материалам вашего дома или дополняют их.

Шаг 7: Завершите внутреннюю отделку

Фото 15: Завершите внутреннюю отделку

Прибейте стропильные стяжки, следя за тем, чтобы они были выровнены и выровнены друг с другом. Добавьте блокирующие и обшивочные полосы по мере необходимости, чтобы привести все внутреннее обрамление к одному уровню, готовому к гипсокартону.

Как только мансарда станет водонепроницаемой и вы сможете спать, не беспокоясь о шорохе дождя, войдите внутрь. Добавьте стропильные связи, чтобы укрепить крышу и обеспечить пространство для изоляции и вентиляции (Фото 15). Когда строительный инспектор одобрил каркас, вы можете приступить к электромонтажным работам, изоляции, гипсокартону и деревянным работам.

Наконец, имейте в виду, что даже при самом лучшем планировании вы иногда столкнетесь с препятствием. Сделайте перерыв. Вы что-нибудь придумаете и, вероятно, соберете несколько хороших историй, чтобы рассказать своим внукам о своем приключении по строительству мансарды.

Дополнительная информация

Необходимые инструменты для этого проекта мансардного окна

Подготовьте необходимые инструменты для этого проекта мансардного окна своими руками перед началом работы — вы сэкономите время и нервы.

• 2 фута. и 4-фут. уровни
• Circular saw
• Drill/driver — cordless
• Extension ladder
• Framing square
• Hammer
• Reciprocating saw
• Safety glasses
• Stapler
• Tape measure
• Tool belt

Roof brackets, scaffolding boards, персональная система защиты от падения

Первоначально опубликовано: 29 ноября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

30 Планы навесов премиум-класса «сделай сам»

Навесы с фронтонами — это экономичное и простое решение своими руками для складских помещений, мастерской, офиса, студии и многого другого! Простой наклон крыши дополняет дом практически любого стиля! Наши подробные и легко читаемые планы сарая сделают приключение по строительству собственного сарая таким же увлекательным, как и его использование! Выберите свой идеальный план сарая с фронтоном ниже!

Фильтр по размеру сарая:

Any Sizes10x1010x1210x1410x1610x2012x1212x1412x1612x1812x2012x2416x2016x2420x1024x244x64x86x88x108x128x168x8

10×10 Garden shed plan

$34.99 $19.99

План складского помещения 10×10

34,99 $ 19,99 $

План садового сарая 10×12

34,99 $ 19,99 $

План офисного навеса 10×12

34,99 долл. США 19,99 долл. США

План складского помещения 10×12

34,99 $ 19,99 $

10×14 План садового сарая

34,99 $ 19,99 $

План навеса 10×14

34,99 $ 19,99 $

10×16 План садового сарая

34,99 $ 19,99 $

План навеса 10×16

34,99 $ 19,99 $

План садового сарая 10×20

34,99 $ 19,99 $

10×20 План навеса для хранения

34,99 $ 19,99 $

План садового сарая 12×12

34,99 $ 19,99 $

12×12 План складского помещения

34,99 долл. США 19,99 долл. США

План садового навеса с фронтоном 12×14

34,99 $ 19,99 $

План садового навеса с фронтоном 12×16

34,99 $ 19,99 $

План навеса с фронтоном 12×16

34,99 $ 19,99 $

План садового сарая 12×18 с фронтоном

34,9 $9 19,99 $

План гаража 12×20

34,99 $ 19,99 $

План садового сарая 12×20

34,99 $ 19,99 $

План навеса 12×20

34,99 $ 19,99 $

План гаража 12×24

34,99 $ 19,99 $

16×20 План гаража

34,99 $ 19,99 $

План садового сарая 16×20

34,99 $ 19,99 $

План гаража 12×16

34,99 $ 19,99 $

16×24 План гаража

34,99 $ 19,99 $

24×24 План гаража

34,99 $ 19,99 $

16×24 План садового сарая

34,99 $ 19,99 $

План садового сарая 20×10

34,99 $ 19,99 $

План навеса для хранения 4×6

34,99 $ 19,99 $

План навеса с фронтоном 4×8

34,99 $ 19,99 $

Схемы складских помещений 4×8

34,99 $ 19,99 $

План складского помещения 6×8

34,99 $ 19,99 $

План садового сарая 8×10

34,99 $ 19,99 $

План складского помещения 8×10

34,99 $ 19,99 $

8×12 План садового сарая

34,99 долл. США 19,99 долл. США

План складского помещения 8×12

34,99 $ 19,99 $

План навеса Gable Garden 8×16

34,99 $ 19,99 $

План навеса с фронтоном 12×14

34,99 $ 19,99 $

План садового сарая 12×24 с фронтоном

34,99 $ 19,99 $

План навеса с фронтоном 12×24

34,99 $ 19,99 $

План навеса с фронтоном 8×16

34,99 $ 19,99 $

План садового сарая 8×8

34,99 $ 19,99 $

План складского помещения 8×8

34,99 $ 19,99 $



Преимущества двускатной крыши


Если вы планируете построить собственный сарай, важно иметь план сарая, который разбивает все на простые шаги. У вас не возникнет проблем с постройкой двускатной крыши. Даже если вы никогда раньше ничего не строили, вы будете поражены тем, насколько это просто.

Устойчивость к атмосферным воздействиям

Повреждение погодными условиями всегда вызывает беспокойство, когда речь идет о строительстве сарая. Вы хотите убедиться, что крыша может хорошо справляться с водой и не приведет к большому количеству проблем в дальнейшем. С односкатной крышей дождевая вода будет стекать прямо с поверхности. Это снижает вероятность того, что вы увидите какие-либо повреждения.

Дополнительная комната внутри

Когда вы решите построить навес с двускатной крышей, вы заметите, что у вас будет много дополнительного пространства внутри, ближе к крыше. Многие люди предпочитают добавить еще одну комнату в этой области, куда легко добраться с помощью лестницы или даже лестницы. Это может создать идеальное маленькое убежище.

Низкая стоимость

Навесы с двускатной крышей, как правило, очень экономичны, что является отличной новостью для вашего бюджета. Это может быть отличным выбором, если вам нужно максимально снизить затраты на строительство.

Улучшенная вентиляция

При строительстве сарая важно уделять пристальное внимание вопросам вентиляции. Если вентиляция плохая, у вас могут возникнуть проблемы, такие как спертый воздух, химические вещества в воздухе или чрезмерная влажность. Мало того, что эти проблемы вредны для вашего здоровья, некоторые из них могут вызвать проблемы с гниением вашего сарая. Двускатная крыша дает больше возможностей для вентиляции. Например, вы можете рассмотреть возможность установки вентиляционного отверстия чуть ниже карниза, чтобы улучшить его.

Простота обслуживания и ухода

Навесы с двускатной крышей — одни из самых простых в уходе и сохранении их наилучшего вида. Как мы упоминали ранее, сама крыша позволяет воде стекать с нее, что сэкономит вам много времени и денег, потому что вам не нужно будет заменять ее так часто, как другие типы кровли. Пока вы выбираете правильные материалы для своей крыши, вам не нужно беспокоиться ни о чем, кроме обычного обслуживания. Ваша двускатная крыша и навес должны оставаться красивыми долгие годы.

Solar-Ready

Если вы считаете, что вам может быть интересно добавить солнечные батареи в свой сарай, двускатная крыша — лучший вариант для вас. Выбор этого стиля дает вам большую площадь крыши для установки панелей. Но во время строительства помните, что солнечные панели добавляют вес крыше, который равняется весу еще одного слоя черепицы.

5 Схемы кронштейнов для фронтона своими руками, которые можно построить сегодня (с иллюстрациями)

Кронштейны для фронтона станут привлекательным дополнением к любому дому. Они выглядят дорого, и во многих случаях так оно и есть. Тем не менее, их просто построить, и вам не понадобится много опыта или много инструментов, чтобы улучшить внешний вид вашего дома.

В этой статье рассматриваются несколько планов, которым вы можете следовать, чтобы создать пригодный для использования кронштейн для фронтона независимо от уровня ваших навыков. Вы можете увидеть, подходит ли он для вашего дома, или иным образом получить несколько свежих идей.

5 лучших чертежей кронштейнов для фронтона своими руками, которые вы можете построить сегодня

1. Архитектурный дизайн Кронштейн для фронтона

См. инструкции здесь Пиломатериалы Инструменты: Ручная пила, дрель, молоток Уровень сложности: Легкий

Кронштейн фронтона Architectural Designs — отличный пример простого в сборке проекта, который поможет придать характер любому гаражу или дому с минимальными усилиями. В то время как план охватывает весь гараж, есть шаги, чтобы сделать кронштейн фронтона, для которого требуется всего несколько кусков дерева и гвоздей. Вы можете использовать его на любом строении, не только в гараже.

---

2. Фронтонный кронштейн A Global LLC

См. инструкции здесь

Материалы:	Древесные отходы, краска, герметик
Инструменты:	Ручная пила, зажимы, наждачная бумага
Уровень сложности:	Легкий

Кронштейн для фронтона A Global LLC — это простой в сборке проект, в котором для создания кронштейна для фронтона используется древесина менее чем за 10 долларов. Простое в использовании видео охватывает многие важные аспекты здания, например простой способ определения правильных углов на крыше. Нам нравится, как инструктор воспринимает несовершенство, чтобы создать скобку с характером.

---

3. Фронтонный кронштейн Stone and Sons Workshop

См. инструкции здесь

Материалы:	Штакетник
Инструменты:	Усорезная ручная пила, дрель, гвоздодер, уровень
Уровень сложности:	Умеренный

Фронтонный кронштейн Мастерской «Стоун и сыновья» — это проект средней сложности в сборке, для которого не требуется много материалов. Угловые разрезы могут быть трудными для новичка. Мы рекомендуем иметь немного опыта при запуске этого проекта. Тем не менее, пошаговое видео легко понять, и есть даже текстовая версия, поэтому новичок с большим терпением и вниманием к деталям, скорее всего, добьется успеха.

---

4. Две дочери и метла Кронштейн фронтона

Посмотреть этот пост в Instagram

Пост, опубликованный Two Daughters And A Broom (@twodaughtersandabroom)

См. инструкции здесь

Материалы:	Доски 2×4, морилка, гвозди, шурупы
Инструменты:	Молоток, пила, дрель
Уровень сложности:	Умеренный

«Две дочери и метла» К кронштейну Gable прилагается видео, поэтому его легко просмотреть и увидеть, что нужно делать. Он использует окрашенные 2X4 вместо более дорогого цветного дерева, такого как кедр, чтобы снизить затраты и дать вам больше вариантов цвета.

---

5. Фронтонный кронштейн Till Vacuum Do Us Part

См. инструкции здесь

Материалы:	Кедровое дерево
Инструменты:	Молоток, настольная пила, дрель
Уровень сложности:	Умеренный

The Till Vacuum Do Us Part Gable Bracket — это удивительное пошаговое руководство, представленное в формате видео, которому легко следовать. Создатель показывает вам каждый шаг, от выбора дерева до прикрепления готового изделия к вашему дому. Вы можете адаптировать проект в соответствии с вашими потребностями и вашим домом.

Когда следует использовать фронтонный кронштейн?

Фронтонный кронштейн предназначен исключительно для внешнего вида и не добавляет поддержки вашей конструкции. Обычно это дерево или металл и может быть любой из нескольких конструкций. Людям нравится использовать их, когда снаружи дом выглядит слишком просто, особенно когда несколько пиков обращены в одну сторону. Впервые их начали добавлять в дома в начале 1800-х годов, и они по-прежнему популярны сегодня.

Как мне найти угол моей крыши?

Определение угла вашей крыши может быть одним из наиболее сложных аспектов создания кронштейна фронтона своими руками, поэтому не торопитесь, чтобы убедиться, что угол правильный. Самый простой способ измерить угол или уклон вашей крыши — это измерить подъем и уклон и ввести числа в онлайн-калькулятор.

Высота

Высота — это вертикальное измерение в дюймах от самой низкой точки вашей крыши до самой высокой точки. Легче всего измерять изнутри чердака.

Пробег

Прогон — это горизонтальное измерение в дюймах, которое показывает, насколько далеко простирается ваша крыша от вершины до внешней стены.

Уклон

Уклон вашей крыши равен высоте, деленной на длину прогона. Например, подъем высотой 10 футов (120 дюймов) с бегом длиной 20 футов (240 дюймов) будет иметь шаг ½. Однако, когда речь идет о скатах крыши, нижнее число всегда равно 12, что означает уклон крыши 6/12, что идеально подходит для кронштейнов фронтона, потому что большинство людей устанавливают их на крышах с уклоном от 4/12 до 9. /12. Не стесняйтесь проверить эти расчеты с помощью онлайн-калькулятора. Вы также увидите, что наклон 6/12 дает угол 26,6 градусов, что поможет вам при резке досок.

Резюме

Существует несколько вариантов, которые помогут вам создать кронштейн для фронтона дома, и некоторые из них совсем недороги и просты в сборке. Тем не менее, сложность определения угла наклона крыши и необходимых угловых разрезов может сделать этот проект более подходящим для столяра с небольшим опытом. Если вы новичок, но полны решимости попробовать, мы рекомендуем A Global LLC Gable Bracket из-за качественного пошагового руководства и низкой стоимости материалов.

---

Изображение. 3. Фронтонный кронштейн Stone and Sons Workshop

1.4 4. Две дочери и метла Фронтонный кронштейн

1.5 5. Пока вакуум не разлучит нас Фронтонный кронштейн

2 Когда использовать фронтонный кронштейн?

3 Как мне найти угол моей крыши?

• 3.1 Подъем
• 3. 2 Прогон
• 3.3 Уклон

4 Сводка

Планы навеса 10×12 с фронтоном – шаг за шагом

План сарая 10х12, с двускатной крышей. Планы включают в себя бесплатную загрузку в формате PDF, пошаговые инструкции, чертежи, размеры, список покупок и список раскроя.

Чертежи навеса с двускатной стеной 10×12 – Обзор

Схемы навеса с двускатной крышей 10×12 – Список материалов

Список покупок

Список покупок

(материал для дверей и окон не указан ниже)

Пол

2 – обработка давлением 2×6 – 12′

1 ′

3 – обработанная давлением 4×4 – 12′

4 – 3/4″ шпунтованная фанера – лист 4’x8′

Стеновые рамы

6 – 2×4 – 12′

960002 – 2×4 – 8 футов

6 – 2×4 – 10 футов

Каркас крыши – Стропила/ферма

28 – 2×4 – 8′

10 – 2×4 – 10′

Сайдинг

13 – 5/8″ t1-11 наружный сайдинг – 4’x5’ лист Triof

4 — 2 × 6 — 8 ′

Крысовая палуба

8 — 1/2 ″ фанера — 4’x8 ′ лист

Угловая отделка

4 — 1 × 4 —

4 – 1×4 – 10′

Крепеж

3 1/2″ оцинкованные гвозди

2″ шурупы для настила

2″ оцинкованные гвозди

1 1/4 ″ оцинкованные финишные гвозди

Шингей

Кровяные привязки

Кровяные войлока

Стейплы

капель

Пол

2 – обработанный давлением 2×6 – 12′

10 – обработанный давлением 2×6 – 9′ 9″

3 – обработанный давлением 4×4 – 12′

4 – 3/4 ″ шпунтованная фанера — лист 4’x8′ (нарезанный по размеру)

Настенные рамы

4 – 2×4 – 12 футов

2 – 2×4 – 11 футов 5 дюймов

46 – 2×4 – 7 футов 6×″

–9 – 2 5″

2 – 2×4 – 10′

Стропила/ферма

20 – 2×4 – 6′ 7 5/16″

10 – 2×4 – 2′ 2 7/160″

10 – 2×4 – 10′

12 – 2×4 – 2′ 1 3/4″

Сайдинг

13 – 5/8 t1-11 внешний сайдинг – лист 4’x8′ размер)

Отделка крыши

4 – 2×6 – 6 футов 7 5/16″

Настил крыши

8 – 1/2″ фанера – листы 4×8 футов (нарезанные по размеру)

Угловая накладка 4 –

2 1×4 – 8 футов (нарезка по размеру)

4 – 1×4 – 10 футов (нарезка по размеру)

Пол сарая построен из обработанных под давлением пиломатериалов 2×6 и обработанных под давлением 4×4.

Отрежьте два отрезка 2×6 длиной 12 футов для ленты. Отрежьте десять брусков 2 × 6 длиной 9 футов 9 дюймов для балки пола. Прибейте 3 1/2 ″ гвоздя через ленту 2 × 6 и в балку пола. Пространственная балка пола 16″ O.C.

Прикрепите обработанные давлением полозья 4×4 длиной 12 футов к нижней части рамы пола. Выровняйте раму пола, измеряя по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4×4, забив 3 1/2″ гвозди через раму пола в полозья 4×4.



Отрежьте по размеру и установите 3/4″ шпунтованную фанеру на раму пола. Закрепите фанерный настил пола 2-дюймовыми шурупами.



Каркас передней и задней стенок изготовлен из бруса 2×4.

Стеновые стойки расположены на расстоянии 16″ O.C.

Соберите раму задней стенки, как показано на рисунке выше (см. рисунок ниже, где показан крупный план).

Каркас передней стены будет иметь дверь и окно, инструкции по обрамлению двери и окна см. на страницах ниже:

• Планы дверей сарая
• Каркас стены – добавление навесного окна

Соберите раму передней и задней стенок, используя 3 1/2″ гвозди.



Вот торцы передней и задней стенок крупным планом.



Вырежьте боковые стенки 2×4, как показано на рисунке выше.

Стеновые шпильки расположены на расстоянии 16″ O.C.

Если вы будете добавлять двойную дверь к боковой стене сарая, см. информацию о дверях на этой странице: Чертежи дверей сарая

Соберите раму боковой стены, используя 3 1/2″ гвозди.



Детали ферм и стропил.



Ферма построена из бруса 2×4.

Разрежьте детали 2×4, как показано на рисунке выше. Ферма собирается с использованием фанерных косынок 1/2″. Вбейте 2-дюймовые гвозди через косынку в ферму.



Прикрепите ферму к навесу 16″ O.C. Toenail 3 1/2″ гвозди через ферму и в каркас стены.

Отрежьте по размеру и установите обшивку, используя отделочные гвозди 1 1/4″. Установить двери, окна.

Чтобы построить 1 фут сверху, отрежьте выносные опоры 2 × 4, как показано выше.
