Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек. Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент.

Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

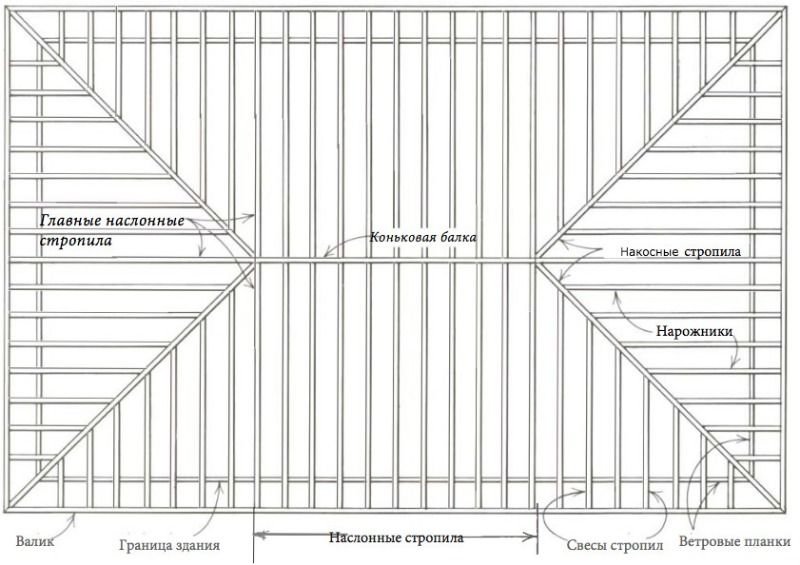

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения.

Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится!

Четырехскатная крыша своими руками: устройство, виды, как сделать самому

Разбираемся как строится четырехскатная крыша своими руками: виды конструкций, их особенности и процесс монтажа каждого подвида. Пошаговые мастер-классы.

Источник: krovgid.com

Виды четырехскатной крыши монтаж своими руками

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Разновидности

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

• Мауэрлат . Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
• Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
• Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
• Стойки нужны для поддержания каркаса четырехскатной конструкции.
• Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
• Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
• Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
• Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
• Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
   • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
   • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
   • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
   • Размечают стропила и выпиливают по шаблону выемку.
   • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Крыша четырехскатная: устройство и как сделать своими руками

Разновидности четырехскатных крыш для дома, устройство и составные элементы конструкции. Последовательность монтажа кровли своими руками.

Источник: build-experts.ru

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Четырехскатная крыша своими руками: фото, схема, чертежи, видео

Как сделать четырехскатную (вальмовую) крышу? Смотрите фото и видео строительства четырехскатной крыши своими руками. Чертежи и схемы устройства четырехскатной крыши.

Источник: mainavi.ru

Четырехскатная крыша своими руками: фото, чертежи, устройство

Перейти к содержанию

Search for:

Главная » Строительство » Стройка

Стройка

Автор На чтение 8 мин Просмотров 32.1к.

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Содержание

1. Проектирование четырехскатной крыши
2. Стропильная система четырехскатной кровли
3. Расчет нагрузок кровли
4. Выбор материалов для возведения кровли
5. Возведение четырехскатной крыши

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Для вашего удобства сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.

Adblock
detector

Создание вальмовых и двускатных крыш вручную

---

Справочный номер: KB-00415

Последнее изменение: 21 июля 2021 г.

---

Информация в этой статье относится к:

ВОПРОС

Как вручную создать вальмовую или двускатную крышу?

ОТВЕТ

В этом уроке мы покажем вам, как задать параметры по умолчанию для построения крыши, как вручную нарисовать плоскости крыши для создания вальмовой крыши и как вручную создать плоскости крыши для двускатной крыши.

Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать инструменты автоматической крыши для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.

Создание плоскостей крыши вручную

1. Сначала запустите Home Designer Pro и выберите Файл > Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
2. Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof для отображения диалогового окна Build Roof .
   • Снимите флажок Автоматическое перестроение крыш , если он отмечен.
   •

   • Установите для параметра Шаг (в 12) значение 6 дюймов
   • Обратите внимание, что для Roof Overhang установлено значение 18 дюймов. В этом уроке мы не будем изменять это значение, но это важно помнить для последующих шагов.
3. Выберите Build> Wall> Straight Exterior Wall и нарисуйте по часовой стрелке полностью закрытую прямоугольную структуру с 4 стенами.

   Для целей этого примера наша структура имеет размеры 30 на 40 футов.

4. Выберите Build> Roof> Roof Plane , щелкните и перетащите базовую линию по всей длине стены.

   При создании вальмовой крыши не рисуйте по всей длине стены, так как вам потребуется пространство с обоих концов для соседних плоскостей крыши.

5. Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.

6. Щелкните внутри комнаты, чтобы задать ребро края плоскости крыши и завершить первую плоскость крыши.

Двускатная крыша создается с двумя противоположными плоскостями крыши, которые встречаются на коньке.

Создание двускатной крыши с использованием ручных плоскостей крыши

1. Используя шаги, описанные выше, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.

2. Используйте инструмент Select Objects , чтобы выбрать верхнюю кромку нижней плоскости крыши.

3. Нажмите кнопку редактирования Соединение плоскостей крыши , затем щелкните нижний край верхней плоскости крыши, чтобы соединиться с выбранным краем первой плоскости.

   Примечание: Чтобы использовать инструмент «Соединить плоскости крыши», необходимо сначала определить, какие ребра плоскостей крыши могут выходить на конек, ребро или ендову. Программа попытается соединить две плоскости по линии, где они пересекаются, когда это возможно.



4. Теперь у вас должно быть две соединенные плоскости крыши.

5. Теперь удлините стороны каждой плоскости крыши так, чтобы они выступали за внешние стены.

   Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.

6. Нажав на эту размерную линию, мы можем установить расстояние стороны плоскости крыши от внешнего слоя стены, используя отображаемое текстовое поле.
   • По умолчанию свес , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.
   •

   • Если свес установлен на 18 дюймов, плоскость крыши будет находиться на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
   • Если мы установим выступ равным нулю, край выступа будет точно соответствовать внешней стороне стены.
   • Мы хотим отмерить 18 дюймов от внешней стороны, поэтому вводим минус восемнадцать дюймов (-18″) и нажимаем Введите .
7. Повторите этот процесс для другой стороны верхней плоскости крыши.

8. Вы можете повторить этот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув любое боковое ребро, выберите маркер Move и перетащите его, пока он не зафиксируется в углу другой плоскости крыши. Обратите внимание на красный индикатор, обозначающий точку привязки.

9. Выберите 3D> Создать перспективную камеру> Полный обзор , чтобы увидеть, что теперь у нас есть завершенная, нарисованная вручную двускатная крыша.

Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной на плане, над которой не нарисована другая стена.

Создание вальмовой крыши с использованием ручных плоскостей крыши

1. Мы будем использовать существующий план из раздела выше, но сначала нам нужно удалить существующие плоскости крыши в нашем плане, выбрав Построить> Крыша> Удалить плоскости крыши .
2. Начертите вручную плоскости крыши над каждой внешней стеной плана.

3. Щелкните на стороне одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что выбрано правильное ребро, щелкните инструмент редактирования Соединение плоскостей крыши  , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.

4. Повторите для остальных плоскостей крыши.

5. Теперь соедините конек верхней и нижней плоскостей крыши с помощью Соединение плоскостей крыши Инструмент редактирования.

6. Чтобы соединить меньшие боковые плоскости крыши, просто перетащите маркер редактирования, пока он не привяжется к пересечению.

7. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть завершенная вальмовая крыша.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Дополнительную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав Справка и нажмите Запустить справку  , чтобы отобразить меню справки программного обеспечения. Нажмите на вкладку «Содержание» и прокрутите вниз до главы «Крыши», чтобы просмотреть информацию подробнее.

---

Статьи по теме

Как нарисовать крышу дома онлайн: 9 простых шагов

Большинство строителей и архитекторов знают, как рисовать крышу, но они также знают следующее: рисовать крышу вручную — это очень много времени — поглощающий и сногсшибательно разочаровывающий.

То, что должно было стать простым чертежом крыши, занимает часы или даже дни, а результат совсем не тот, на который вы рассчитывали. Мы все были там.

Хорошая новость заключается в том, что появление Интернета и всех связанных с ним онлайн-инструментов значительно упростило решение этой проблемы. В этом посте команда Cedreo проведет вас через онлайн-рисование крыши за девять простых шагов. Читать дальше.

Как нарисовать крышу онлайн

Для рисования крыши дома не обязательно использовать ручки и чертежную бумагу. Не имея ничего, кроме работающего компьютера и подключения к Интернету, вы можете использовать Cedreo, чтобы превратить рисование крыши из утомительной задачи в легкую. Вот как:

Шаг №1. Импортировать или нарисовать план этажа

Вы не можете завершить чертеж крыши, не имея основных контуров плана этажа. . Начните с рисования нового плана этажа или импорта существующего. Cedreo делает это просто. Чтобы нарисовать новый план этажа, вы можете использовать режим непрерывного рисования, чтобы указать, где будут ваши стены, щелкая, чтобы создать углы или углы. Чтобы импортировать план этажа, просто перейдите в раздел «Макет», нажмите «Трассировать изображение» и загрузите существующий план этажа в виде файла JPG, PNG или PDF.

Шаг №2. Настройка размеров стен и помещений

Нарисовав план этажа, вы можете приступить к корректировке проекта, чтобы убедиться, что он хорошо сочетается с крышей, которую вы задумали для конечного продукта. Cedreo позволяет быстро уменьшать или увеличивать размеры комнаты, а также вносить простые изменения на лету.

Шаг №3. Выберите тип крыши

Теперь ваш план этажа должен быть именно таким, каким вы хотите его видеть. Теперь вы готовы выбрать тип крыши, который вы хотите. Вот ваши варианты в Cedreo:

Чтобы выбрать один из вышеперечисленных типов крыш, перейдите на вкладку «Крыша» на панели управления проектом. Там вы увидите варианты крыши.

Шаг №4. Автоматическое или ручное рисование крыши

Если вы готовы приступить к проектированию после составления плана этажа и выбора типа крыши, вы можете обратиться в Cedreo. Просто нажмите «Автоматическое определение крыши», и Cedreo автоматически сгенерирует вашу крышу. Все, что вам нужно сделать, это подтвердить, что он выглядит хорошо, и проверить его. Конечно, вы всегда можете нарисовать свою крышу вручную с помощью интуитивно понятных инструментов Cedreo для рисования крыш, если хотите.

Примечание: пользователи могут рисовать крышу в 2D и мгновенно просматривать ее в 3D.

Шаг № 5. Настройка параметров крыши

После того, как вы автоматически сгенерировали крышу или нарисовали ее вручную, вам нужно будет внести несколько небольших изменений, чтобы убедиться, что все сделано правильно. Проверьте меню в правой части экрана, когда вы находитесь на этапе «Крыша». Там вы найдете инструменты для регулировки высоты крыши, угла, смещения и многого другого. Нажмите в любом месте на крыше, чтобы настроить эту конкретную часть.

Шаг № 6. Определить параметры кромки

Также в правой части экрана чертежа крыши вы увидите раздел, который позволяет определить параметры кромки вашей крыши. Это важный шаг в этом процессе. Здесь вы определяете начало конька, свес, нижнюю сторону и долину конька вашей крыши, используя интуитивно понятные встроенные инструменты.

Шаг №7. Добавление внешних элементов

Даже если вы не имеете ни малейшего представления о том, как нарисовать крышу онлайн, вы все равно сможете понять, как добавить слуховые окна, желоба и водосточные трубы в Cedreo. Это потому, что Cedreo делает это так же просто, как перетаскивание. Например, найдите вкладку «Слуховые окна», выберите свой стиль, перетащите его на место и внесите изменения на правой панели.

Шаг №8. Индивидуальные материалы для крыши

Какого цвета будет ваша крыша? И из чего он будет сделан? После того, как у вас есть базовый дизайн и конструкция вашей крыши, вам нужно задать себе эти вопросы. У Cedreo есть множество вариантов материалов и цветов. Выберите из черепицы, плитки, гофрированного металла и многого другого и настройте свой цвет. Выберите крышу и найдите Покрытие в левой части экрана.
