      Устройство мягкой кровли из черепицы: Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

      Содержание

      конструкция пирога, гидроизоляция под мягкую черепицу, утепление крыши под гибкой кровельной черепицей

      Содержание:

      Разновидности мягкой кровли
      Способы укладки
      Работы по устройству кровельного пирога, гидроизоляции, утепления
      Технология укладки, конструкция кровли

      Кровельные материалы, входящие в довольно обширную категорию «мягкая кровля», отличаются удобством укладки и недорогими ценами, устойчивостью к влаге и сложным погодным условиям. По большому счету, мягкой кровлей называют рулонные, штучные или даже жидкие типы кровельного покрытия, аналогичные рубероиду. В данной статье мы расскажем о том, какова конструкция мягкой кровли, а также как выполнить подготовку каркаса и обрешетки на крыше под укладку такого материала.


      Разновидности мягкой кровли

      В целом для всех разновидностей материалов, относящихся к категории мягкой кровли, характерно наличие синтетического каучука или битума и высокой гибкости.

      В зависимости от способа монтажа, а также формы выпуска, выделяют такие типы мягкой кровли:

      • Рулонные материалы. Как правило, их выпускают в рулонах длиной 10-25 м и шириной 1 м. По структуре такое покрытие состоит из стеклоткани или кровельного картона, обработанного битумной пропиткой с последующим нанесением защитной посыпки. Монтаж таких материалов выполняют способом приклеивания или наплавления. К таким покрытиям относят рубероид, мембранную кровлю и толь.
      • Штучные покрытия. В данном случае имеется в виду в первую очередь битумная черепица. Для изготовления отрезки стеклохолста пропитывают битумом, после чего наносят на них каменную посыпку. Длина отдельных кусков материала составляет 1 м, а ширина – 30-40 см.
      • Жидкие кровельные материалы или мастики. В эту категорию входят жидкие различные кровельные покрытия, включающие битум, пластификаторы и улучшающие присадки. Нанести на крыше такую мастику можно методом окрашивания или налива. Различают мастики, нуждающиеся в предварительном разогреве, а также холодные, готовые к использованию.


      Обратите внимание, что устройство мягкой кровли возможно на крышах любой конфигурации и крутизны. На крышах с низким уклоном, или практически плоских, подобные материалы позволяют обеспечить качественную влагоизоляцию. Если кровля выполнена с уклоном более 11 градусов, рекомендуется использовать битумную черепицу.

      Способы укладки

      Есть несколько способов укладки кровельных материалов на основе битума, предусмотренных для того или иного типа покрытия:

      1. Окрашивание. Чтобы нанести на поверхность плоской кровли жидкую битумную мастику, применяют способ окрашивания. Для этого понадобится широкая кисть, валик или пульверизатор, позволяющие равномерно распределить мастику по всей плоскости крыши.
      2. Наплавление. Такой метод применяется при работе с рулонными покрытиями.
        Перед укладкой материала его нижний слой разогревают газовой горелкой, чтобы битум начал плавиться и герметично прилип к обрешетке.
      3. Приклеивание. Этот способ применяется для монтажа кровельных мембран, стыковка которых с поверхностью кровли происходит посредством холодных битумных мастик или благодаря наличию самоклеящегося слоя.
      4. Использование специальных крепежей. В этом случае имеются в виду толевые гвозди с широкими шляпками или специальные саморезы для кровельных работ. Хотя некоторые кровельные материалы монтируют именно таким способом, он не дает абсолютной герметичности, поскольку в отверстия может просачиваться вода.
      5. Зачастую при укладке мягкой кровли приходится комбинировать способы фиксации. В частности, при монтаже битумной черепицы нужно приклеивать ее и дополнительно фиксировать крепежными деталями.


      Создавая пирог кровли с использованием кровельных материалов на основе битума, кроме жидких, их укладку выполняют внахлест. Это позволяет избежать попадания влаги в стыки между отдельными элементами кровли. А несколько слоев покрытия, уложенных друг на друга, позволяют продлить срок эксплуатации крыши.

      Работы по устройству кровельного пирога, гидроизоляции, утепления

      Подготовительный этап перед монтажом мягких кровельных материалов позволяет добиться максимальной герметичности, а также надежности и долговечности крыши.

      Предварительная подготовка включает такие этапы:

      • Устройство стропильной системы. Примечательно, что мягкие кровельные материалы позволяют работать с крышами любой конфигурации. Крыши с плоской поверхностью или уклоном до 11º можно перекрывать жидкими, мембранными и рулонными кровельными материалами. Если же скаты имеют уклон более 11º, потребуется обустройство стропильной системы. Ее изготавливают либо из сухой древесины, обработанной антисептиками, либо из металлоконструкций. В случае с битумными кровельными материалами можно монтировать облегченный каркас.
      • Выполнение гидроизоляции под мягкую черепицу. Сначала на стропилах следует закрепить гидроизоляционную мембрану, предотвращающую порчу деревянных конструкций из-за конденсата или протечек. Ее укладывают перпендикулярно стропильным ногам, не натягивая слишком сильно и выполняя нахлест соседних полос на 10-15 см.
      • Монтаж обрешетки. Если предполагается использование мягкой кровли, обрешетка под нее нужна сплошная. Для обустройства подойдут плиты OSB, шпунтованная обрезная доска или влагостойкая фанера. Монтаж листовых материалов производят с отступами на 2-3 мм для усадки.
      • На последнем этапе выполняется утепление крыши под мягкую кровлю и монтаж подкладочного ковра. Данный слой кровельного пирога под черепицу позволяет обезопасить кровельный материал от повреждений из-за неровностей поверхности. Если уклон крыши составляет 11-17 градусов, такой ковер настилается по всей поверхности. На более крутых скатах допускается размещение подкладки лишь в местах, где высока вероятность протечек.


      Обратите внимание, что на площадь подкладочного ковра, ширину шага стропил, а также толщину слоя обрешетки влияет степень уклона ската. На плоских или крышах с малым уклоном кровельный пирог под гибкую черепицу должен быть достаточным, чтобы выдерживать давление снега в зимнее время.

      Технология укладки, конструкция кровли

      Процесс укладки рулонных виды кровельных материалов выполняется намного быстрее, чем штучных. В тоже время, гонтом можно покрыть крышу любой конфигурации.

      Технология укладки гибкой черепицы выглядит так:

      1. По завершении предварительных работ со стропильной системой, обрешеткой и подкладочным ковром, особое внимание уделяют обеспечению гидроизоляции коньковой балки, ребер, эндов и точек соприкосновения перекрытий с вертикальными элементами кровли.
      2. Специальными материалами для гидроизоляции покрывают свесы крыши. Для этого выполняют нарезку пленки на полосы, которые крепят на обрешетке таким образом, чтобы они огибали свесы.
      3. Далее монтируют фронтонные и карнизные планки, призванные предотвратить попадание влаги или ветра под свес. Кроме того, устанавливают кронштейны для водостоков.
      4. На участках, где сквозь крышу будут выведены аэраторы или дымовые трубы, монтируют уплотнительные кольца или специальные кожухи.
      5. На следующем этапе вдоль ската монтируют стартовый отрезок битумной черепицы без лепестков. Его крепят с помощью гвоздей или саморезов.
      6. Далее начинают укладку первого ряда гибкой черепицы таким образом, чтобы ее фигурные края слегка заходили за карниз. Саморезы завинчивают на расстоянии, равном ширине волны. Таким образом, верхний край гонта прикрепляется гвоздями, а нижний – наклеивается. В результате получается монолитное покрытие.
      7. Второй ряд битумной черепицы начинают класть от центра ската, выравнивая его в горизонтальной плоскости.
      8. Последним выполняют оформление конька, используя соответствующий элемент черепицы и аэратор.


      Чтобы монтаж битумной черепицы был успешным, работу следует выполнять в сухую, безветренную погоду, при температуре от 5 ℃.



      Устройство кровли из мягкой черепицы на примере битумной Шинглас

      • Устройство гибкой черепицы
      • Устройство кровли
      • Техкарта монтажа гибкого кровельного материала
      • Технология устройства мягкой кровли Шинглас
        • Устройство подкладочного слоя
        • Монтаж Shinglas

        Кровля из гибкой черепицы прекрасно смотрится практически с любого расстояния. Она подходит и для сооружений любого назначения, будь то в частном секторе или общественного назначения. Особенно красивы крыши с множеством сложных элементов типа всевозможных башенок, мансардных окон, различных изгибов и т.

        п.

        Устройство гибкой черепицы ↑

        Гибкую черепицу в общем можно представить как стеклохост, который пропитали битумом. Ее основной слой заключен между слоями окисленного битума, содержащего полимерные добавки. Благодаря этим прослойкам, материал приобретает прочность и пластичность. Свою окраску он получает за счет гранулятов разных цветов, которыми покрыт верхний слой. Они одновременно выполняют и защитную функцию, оберегая материал от УФ-излучения и воздействия атмосферы. В последнее время производители снабжают материал нижним клеящим слоем, который чаще всего закрыт монтажной пленкой. Такое устройство материала не только упрощает его монтаж, но повышает качество укладки, так как увеличивает сцепляемость с основанием и лучше герметизирует покрытие.

        Устройство кровли ↑


        Устройство кровли из гибкой черепицы, учитывая его простоту, можно выполнять самостоятельно, причем почти без привлечения помощников. Посудите сами, ее лист весит всего несколько килограмм, а длина – всего один метр.

        Прежде чем начать работы по подготовке основания под мягкую черепицу подготавливают подкладку «кровельного пирога». У последнего – две основные задачи:

        • обеспечивать должный микроклимат в пространстве, находящемся под крышей;
        • предотвратить возможное негативное воздействие внешних факторов на покрытие;

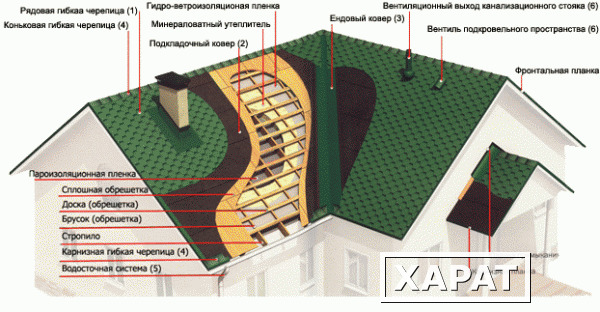

        В состав «пирога» входят:

        • каркас, иначе говоря, «скелет» крыши, который, естественно, должен быть крепким и надежны;
        • пленочная пароизоляция, препятствующая проникновению влаги из помещений в утеплитель;
        • утепление, благодаря которому весь год сохраняется тепло в доме, оно одновременно выполняет функции шумопоглотителя;
        • гидроизоляция, противостоящая влаге извне;
        • контр-бруса;
        • гибкой черепицы.

        Устройство мягкой кровли с утеплителем – вопрос не особо сложный, если знаешь тонкости технологии. Важно правильно уложить слои «пирога». Первым долгом между стропилами помещают утеплитель. Гидроизоляцию крепят с наружной стороны помещения на контр-обрешетку, а с внутренней при помощи досок – пароизоляционный материал. Далее, последовательно устанавливают обрешетку, укладывают подкладочный слой и монтируют покрытие.

        Техкарта монтажа гибкого кровельного материала ↑


        Чтобы провести устройство кровли из мягкой черепицы грамотно, рекомендуется укладывать ее на сплошной настил. Чтобы основание получилось безупречно ровным, его устраивают либо из струганных досок, либо из влагостойкой фанеры.

        • Первым шагом укладывается карнизная плитка, а следом на нее уже остальные. Монтаж плитки выполняют внахлест.
        • Чтобы на длинных скатах не нарушить точность рисунка материала, направление монтажа рекомендуется выбирать с середины крыши, а не с краев. При этом вырезы гонтов каждого предыдущего ряда должны быть закрыты лепестками последующего. Для усиления ендова используют особые ендовые подкладочные ковры.
        • Дойдя до последнего ряда, плитки выводят на скат, приклеивают мастикой и закрепляют верхний край при помощи планки из металла.

        Технология устройства мягкой кровли Шинглас ↑

        Монтаж мягкой кровли Шинглас начинают с подготовки основания. Чаще всего для нее используют плиты OSB и ДСП, фанеру ФСФ или обрезную доску. И все-таки лучшим решением будут плиты OSB с влагостойкой шлифовкой с обеих сторон. Такие плиты укладывают вразбежку с тепловым зазором в 3 мм.
        На этом этапе также устраивают подкровельную вентиляцию. Воздушная прослойка, отделяющая основание кровли и стропильную систему, защищает ее от скопления излишков влаги, которая может стать причиной появления плесени и гниения покрытия в будущем. Вентиляцию можно обеспечить, скажем, при помощи продухов у карниза кровли или воздушной прослойки между утеплителем и покрытием кровли.

        Устройство подкладочного слоя ↑

        Для крыш с уклоном 12–18⁰ под черепицу Shinglas по всей ее поверхности устраивают подкладку, дополнительный слой гидроизоляции. При большем уклоне она необходима только местах повышенного риска протечек, к примеру, на ендова, коньках.

        Укладку рулонной гидроизоляции проводят снизу вверх, выполняя нахлест в обоих направлениях – и поперечном , и продольном. Подкладку фиксируют к основанию тарельчатыми оцинкованными гвоздями и заделывают места нахлеста битумной мастикой.

        Свесы кровли дополнительно усиливают карнизными и торцевыми планками из металла. Их устанавливают поверх подкладки с нахлестом 50 мм и фиксируют кровельными гвоздями.

        Монтаж Shinglas ↑

        Поверх металлических планок монтируют коньково-карнизную черепицу Шинглас. Их фиксируют на мастику, нанесенную с тыльной стороны, и закрепляют кровельными гвоздями. Стартовую полосу можно вырезать самостоятельно из стандартных полос с обрезанными лепестками.

        Существует определенная доля вероятности, что гонты в разных пачках могут различаться оттенку, поэтому перед началом монтажа их рекомендуется смешать.

        Первый ряд гонтов, как уже было отмечено, монтируют в направлении от центра к краям. Фиксируют оцинкованными гвоздями, причем шляпки их не утапливают в материале, а оставляют вровень с ее поверхностью.

        Направление устройства следующего ряда такое же. Начинают от центра, смещая гонты вправо или влево с шагом в пол-лепестка. По кромкам ската черепичные гонты необходимо подрезать и промазать для дополнительного закрепления мастикой.

        Неровностей в процессе монтажных работ можно избежать, если предварительно выполнить на скате разметку. Для этих целей подойдет меловая веревка.

        Все места примыканий требуют дополнительной изоляции. В местах выхода труб дымохода или вентиляции используют подкладочный ковер, после чего промазывают проходной элемент и место выхода битумной мастикой.

        Не забудьте оставить при установке трубы разжелобок. Это не позволит скапливаться на этом месте снегу зимой.

        © 2022 stylekrov.ru

      Устройство мягкой кровли: инструкция по монтажу

      Мягкие кровли сегодня используются достаточно часто. Данный вид покрытия кровли хорош, как на промышленных объектах, так и на жилых домах, тем более что мягкое покрытие кровли можно применять на крышах любой формы. В любом случае, кровельный пирог состоит из нескольких слоев, и практически всегда, в его состав входит слой теплоизолирующего материала. Рассмотрим, как должно проходить устройство мягкой кровли с утеплителем.

      Любая кровля, вне зависимости от формы, имеет в своем составе несколько слоев. Только так можно обеспечить надежную защиту внутренних помещений от погодных воздействий – холода, жары, осадков и ветра.

      От того, правильно ли будет собран кровельный пирог, зависит комфортность проживания в доме, а также надежность и срок службы покрытия. Рассмотрим, какие слои должны входить в состав грамотно смонтированного «пирога», и какова инструкция устройства мягкой кровли.

      Содержание

      1. Кровельный пирог: состав и назначение слоев
      2. Внутренняя отделка
      3. Пароизоляция
      4. Укладка теплоизолирующего материала
      5. Строительство настила для укладки мягкой кровли
      6. Укладка гидроизоляции
      7. Укладка кровельного материала
      8. Укладка наплавляемой кровли
      9. Укладка битумной черепицы
      10. Устройство примыканий

      Кровельный пирог: состав и назначение слоев

      Как правило, в составе кровельного пирога есть следующие слои (по направлению изнутри помещения к внешнему покрытию):

      • Отделка внутренняя;
      • Обрешетка;
      • Слой пароизоляции;
      • Контробрешетка;
      • Слой теплоизолятора;
      • Гидроизоляционный ковер;
      • Кровельное покрытие. В случае устройства мягкой кровли – это, как правило, мягкая черепица (на крышах скатной конструкции) или два-три слоя рулонного материала (на крышах плоской формы).

      Каждый из слоев выполняет определенную функцию, поэтому к устройству каждого элемента стоит подходить ответственно.

      Внутренняя отделка

      Как правило, при строительстве частных домов внутренняя отделка выполняется из подходящего листового материала. Чаще всего, это гипсокартон, деревянная вагонка или пластиковые панели.

      Пароизоляция

      Слой пароизоляции укладывается для того, чтобы защищать слой утеплителя от действия влаги и пара, идущего изнутри дома. Пароизоляционная пленка расстилается по элементам стропильной системы. Укладывают пленку полосами вдоль конька, создавая между полосами нахлест шириной 10 см.

      Слои пленки скрепляют при помощи клейкой ленты, а к стропильным ногам пленку удобнее всего крепить при помощи строительного степлера.

      Совет! Самый недорогой вариант пароизоляционного материала – пергамин. Однако этот материал недолговечен, поэтому выгоднее использовать более современные варианты материалов – специальные мембранные пленки с фольгированным покрытием.

      Укладка теплоизолирующего материала

      Выбор утеплителя во многом зависит от типа кровли. Самым дешевым вариантом является стекловата, однако, этот материал имеет довольно много недостатков. Кроме того, стекловатный утеплитель не подходит для скатных кровель, так как он просто сползает с наклонных скатов.

      На плоских кровлях стекловата может быть использована в качестве первого слоя утеплителя, при условии, если вторым слоем будет укладываться материал с большей жесткостью.

      Таким образом, для утепления кровли лучше использовать плиты минеральной ваты. Этот материал выпускается разной жесткости, поэтому он может быть применен для утепления кровель разной конструкции.

      Строительство настила для укладки мягкой кровли

      Мягкая кровля должна укладываться на ровный и жесткий настил. Как правило, на плоских кровлях поверх слоя утеплителя выполняется цементная стяжка либо производится укладка цементно-стружечных плит. На скатных кровлях строят сплошную обрешетку из листового материала (плит ОСБ) или досок.

      Совет! Для строительства обрешетки следует использовать доски из древесины хвойных пород с показателем влажности до 20%.

      Обрешетка собирается из досок, которые укладываются с небольшим зазором (2-3 мм), это необходимо, чтобы избежать деформации настила из-за изменений показателей влажности. Обрешетка из плит ОСБ собирается без зазоров, но листы нужно укладывать так, чтобы линии стыков в рядах не совпадали.

      Укладка гидроизоляции

      Поверх настила формируется слой гидроизоляции:

      • На плоских кровлях на основании наносится сплошной слой битумной мастики;
      • На скатных кровлях с углом наклона 12-20 градусов производят настилание гидроизоляционной пленки по всей площади крыши;

      • На крышах с углом наклона больше 20 градусов, гидроизоляцию разрешается укладывать только в местах, где наиболее вероятны протечки – в ендовах, по свесам карнизов, у труб и других вертикальных надстроек на крыше.

      Укладка кровельного материала

      На подготовленное основание крыши можно начинать укладывать кровельный материал.

      Укладка наплавляемой кровли

      На плоских крышах часто используют рулонные материалы, которые укладываются методом наплавления. Сама по себе технология устройства мягкой кровли из наплавляемых материалов несложна, однако, необходимо будет обзавестись газовой или жидкотопливной горелкой для разогрева материала.

      Основные правила монтажа:

      • Покрытие укладывается минимум в два слоя.
      • Для нижнего слоя можно использовать более дешевый вариант рулонного материала. Для верхнего – нужно выбирать самые прочные образцы, имеющие крупнозернистую посыпку.

      • Начинают укладку с самого низкого участка кровли.
      • Сначала рекомендуется раскатать материал, чтобы убедиться, что тот ложится правильно, а затем снова скатать материал в рулон и приступить к укладке наплавлением.
      • Прежде всего, нужно закрепить на кровле конец рулона, затем приступают к разогреву нижней части рулона.

      Совет! Разогревая материал, рекомендуется выполнять движение горелкой по траектории, напоминающей букву «Г». Это обеспечивает дополнительный прогрев места будущего стыка.

      • Разогретый материал раскатывают, а сверху проходят по нему катком, чтобы лучше прижать к основанию.
      • Второй слой материала укладывается аналогично, но необходимо следить, чтобы стыки второго ряда приходились на середину полос нижнего.

      Укладка битумной черепицы

      Если планируется устройство кровли из мягкой черепицы, то работы следует проводить так:

      • Черепицу укладывают рядами, параллельными карнизному свесу.
      • Ряды располагают так, чтобы лепестки гонтов верхнего ряда перекрывали линию крепления предыдущего.
      • Перед укладкой очередного гонта с его нижней части снимают защитную пленку.
      • Крепят черепицу специальными кровельными гвоздями. На один гонт расходуют 4-6 гвоздей, в зависимости от крутизны скатов.

      Устройство примыканий

      Вне зависимости от используемого материала, устройство примыканий мягкой кровли является одной из самых сложных задач:

      • Вертикальная поверхность хорошо очищается и покрывается битумной мастикой.
      • На высоте 25-30 см от поверхности кровли на вертикальной стене закрепляется брусок треугольного сечения из древесины, обработанной антисептическим раствором.
      • Мягкое покрытие кровли поднимают на вертикальную поверхность, заводя на установленный брус.
      • Поверх на мастику наклеивается полоса рулонного материала с крупнозернистой посыпкой. Эта полоса должна перекрывать установленный брусок, а второй стороной ложиться на горизонтальную поверхность кровли.

      Итак, разобравшись в правилах устройства кровельного пирога и изучив инструкции по укладке материала мягкой кровли, можно самостоятельно выполнить кровельные работы и создать надежную защиту для своего дома.
