Пирог кровли, разрез кровли — советы по строительству кровельного пирога

Реконструкция кровли. Городище, 2015 год
Кровля любой сложности: +7 (495) 795-82-20

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО «СТМ-Строй»

Наверняка каждый из нас хотя бы раз в жизни сталкивался с вопросами по устройству кровли. Я постараюсь дать в этой статье на самом деле стоящие советы по вопросам устройства крыши. Сегодня речь пойдет о таком понятии, как пирог кровли.

Содержание

Что представляет собой пирог кровли
Типы кровельного пирога
Кровельный пирог неутепленной кровли
Кровельный пирог утепленной кровли
Мои советы по паро-, гидро-, и теплоизоляции и вентиляции пирога кровли

Что представляет собой пирог кровли

Обратите внимание

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов, которые могут возникать в процессе эксплуатации кровли.

К таким неблагоприятным фактором можно отнести:

Появление конденсата,
Теплопотерю,
Проникновение влаги.

Каждый слой кровельного пирога имеет свое определенное предназначение и тесно связан с каждым последующим слоем.

Типы кровельного пирога

Следует различать два вида кровельного пирога: для неутепленной и утепленной кровли. В чем же собственно отличие? Давайте разберемся.

Кровельный пирог неутепленной кровли

Основной задачей кровельного пирога при устройстве холодного чердака, является гидроизоляция от конденсата, который может появиться на обратной стороне черепицы.

Такой тип кровельного пирога должен быть устроен в следующей последовательности:

стропила;
гидроизоляционная пленка;
контробрешетка;
обрешетка;
кровельное покрытие.

Статьи по теме

Утепление кровли
Смета на кровлю
Шумоизоляция крыши
Как сделать кровлю своими руками

Кровельный пирог утепленной кровли

Если говорить о кровельном пироге для утепленной кровли, то в этом случае главной целью является надежная теплоизоляция.

Разрез кровли такого типа покажет наличие следующих составляющих:

стропила;
пароизоляция;
карнизная планка;
начальная обрешетка;
утеплитель;
обрешетка;
контробрешетка;
гидроизоляция;
покрывной материал (металлочерепица, к примеру)

Наши работы

Реконструкция крыши в д. Сатино-Татарское

Замена кровельного покрытия в Дзержинском

Реконструкция кровли в поселке Селятино

Монтаж пирога на готовые стропила в д. Селцо

Советы по устройству пирога кровли

Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::

1. Паробарьерная изоляция

Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.

Монтируют пароизоляционную пленку внахлест, скрепляют соединительной лентой для герметичности. Между пленкой и слоем утеплителя должен быть воздушный зазор толщиной около 2 см.

2. Теплоизоляция

Имейте в виду, что утеплитель не греет, а попросту задерживает воздух в своих волокнах, т.е. исполняет роль теплоизолятора.

Главное, что надо учесть при устройстве теплоизолирующего слоя — это недопустить «намокания» утеплителя, потому что его свойства теплоизоляции сразу ухудшаются. С этим же связано и то, что необходимо монтировать теплоизоляцию, когда показатель влажности деревянных элементов конструкции кровли снизится до 18%.

По поводу того, как правильно укладывать теплоизоляцию и какую лучше использовать вы можете прочитать в этой статье.

3. Вентиляция

При устройстве вентиляции нужно знать несколько хитростей:

При кровле волнистым материалом (шифер, профлист) за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).

С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.

4. Гидроизоляционный слой

Судествуют несколько видов гидроизоляционных пленок:

1. Супердиффузионные мембраны. Их нельзя использовать при еврошифере и металлочерепице. Данные мембраны имеют высокую степень паропроницаемости, поэтому их можно монтировать без зазора.

2. Гидроизолирующие диффузионные мембраны. Для этих пленок необходимо два зазора, так как они очень боятся контакта с водой. Применимо для кровельных покрытий на битумной основе, а также на черепичных кровлях.

3. Гидроизоляционные конденсатные пленки. В отличии от диффузной, влагу удаляет через нижний воздушный зазор вентиляции. Так же боится воды и подразумевает два зазора.

Обратите внимание

Самое главное не перепутайте, какой стороной должна лежать гидроизоляционная пленка (одна сторона для утеплителя, другая — для кровельного матераила.

) Смотрите инструкцию!

Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.

Вот кратко и всё, что следует знать о устройстве пирога кровли. Настоятельно рекомендую соблюдать установленные нормы и правила устройства того или иного типа кровельного пирога.

В своей профессиональной деятельности я не раз сталкивался с различного типа проблемами и по этой причине сегодня я имею достаточный опыт, чтобы давать рекомендации.

Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 (916) 072-17-82 ответим на все вопросы.

Перед началом кровельных работ мы всегда составляем подробный план – схему кровельного пирога, расчитываем смету и придерживаемся ее на протяжении всего строительства.

Дополнительные материалы по теме

Ремонт шиферной кровли

Подробнее

Эксплуатируемая кровля

Подробнее

Узлы кровли

Подробнее

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю — это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Ну и еще, если у вас возникли вопросы относительно устройства кровельного пирога задайте их мне в форме ниже я постараюсь ответить на все.

Добавить комментарий

какой план кровли выбрать, детали на фото и видео

1. Виды крыш для частного дома

2. Конструкционные особенности чердачной крыши
3. Материалы для каркаса крыши

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

односкатной;
двухскатной;
ломаной;
шатровой;
вальмовой;
мансардной;
многощипцовой.

Двускатные крыши. Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши. Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши. Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

Вальмовые крыши. Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника. Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы»).

Полувальмовые крыши. Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши. План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие»).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания.

Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра.

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

стропильные ноги;
мауэрлат;
коньковый брус;
подкосы;
стойки;
обрешетка;
крепежные металлические изделия;
материал для покрытия поверхности крыши;
внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально..

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Устройство крыши дома, видео инструкция:

Материалы для каркаса крыши

Когда составляется схема крыши дома, нужно при себе иметь миллиметровую бумагу, рулетку, линейку, карандаш и калькулятор.

Создание несущей части крыши предполагает использование:

деревянных и металлодеревянных систем;
железобетонных и стальных ферм.

Обычно в частном домостроении для несущих конструкций используют качественные пиломатериалы (прочитайте: «Строительство крыши частного дома — подготовка»).

Как показывает разрез кровли, состоит стропильная система из:

деревянных балок (стропильных ног), на которые приходится нагрузка от кровельного покрытия;
бруса (мауэрлата), являющегося опорой для монтажа стропил;
стяжек;
стоек;
реек для обрешетки, иногда используется влагостойкая фанера.

Вид, который имеет стропильная система (наслонная или висячая), зависит от материала для создания поверхности кровли. В домах, построенных из камня или кирпичей, при монтаже наслонной системы используют мауэрлат, а в деревянных срубах – верхние венцы. Стропильные ноги устанавливают с интервалом от 0,6 до 2-х метров. Размер шага определяют с учетом степени нагрузки, сечения бруса и сорта древесины, как правило, хвойных пород.

Опорой для середины стропильной системы является внутренняя стена или столбчатая опора. Наслонные стропила используют, если между противоположными стенами расстояние не превышает 6 метровой отметки. При наличии дополнительной опоры допустимая величина пролета увеличивается до 12 метров.

Висячие стропила применяют при наличии наружных несущих стен и отсутствии промежуточных опорных точек. Поскольку нагрузка в данном случае на стропильные ноги увеличивается, задействуют деревянные или металлические затяжки – их можно крепить не только у основания стропил, но и несколько выше.

При производстве металлодеревянных конструкций используют металл и древесину – из них создают фермы, арки и рамы. Верхний пояс делают из дерева, а нижний – из профильного проката, а также из арматуры (подробнее: «Как построить каркас односкатной крыши»). Они являются оптимальным вариантом создания каркаса при размерах пролета до 20 метров. Железобетонные стропила обычно встречаются на промышленных зданиях или на постройках сельскохозяйственного назначения.

Стальные фермы, состоящие из труб, имеющих квадратное сечение, и спаренных уголков необходимы для перекрытия пролетов длиной не более 30 метров. Выбор схем крыш зависит от условий их использования и от финансовых возможностей застройщика.

Устройство плоской кровли – технология и конструкция (фото и видео)

Минимизация затрат и наращивание скорости выполнения работ давно стали актуальными тенденциями в сфере строительства. Бешеный темп жизни и производственных процессов заставляет застройщиков выбирать те конструкции, которые позволяют сдать проект как можно быстрее, дешевле. Поэтому для многоэтажных жилых домов типовой застройки, промышленных объектов, зданий офисов все чаще выбирают плоскую кровлю на основе рулонных гидроизоляционных материалов.

Содержание статьи

1 Эксплуатационные характеристики и преимущества
2 Устройство плоской кровли
3 Виды по характеру использования
- 3.1 Простая эксплуатируемая кровля
- 3.2 Инверсионная эксплуатируемая кровля
- 3.3 Зеленая кровля
- 3.4 Вентилируемая кровля
4 Видео-инструкция

Плоская кровля, пришедшая на смену затейливым конструкциям двухскатной, трехскатной и вальмовой крыш, совершенно утилитарна. Ее кровельный пирог защищает здание от проникновения влаги и поддерживает оптимальный температурный режим внутри.

Технология применение современных кровельных рулонных материалов и способов монтажа гарантируют высочайший уровень гидроизоляции и термоизоляции. В каких условиях и для каких конструкции уместна плоская кровля, мы расскажем в этой статье.

Эксплуатационные характеристики и преимущества

Название «плоская» имеет фигуральное значение, ведь хоть такой плоский кровельный пирог не имеет скатов, небольшой уклон в нем все же существует. Ведь, совершенно плоские, ровные конструкции не даст талым водам и дождю стекать в отведенные места.

Без хотя бы маленького уклона 2-3 градуса, излишняя влага скапливается на крыше, образует лужи, провоцирует появление протечек. В отличии от других разновидностей, технология монтажа плоской кровли из рулонных материалов обладает следующими достоинствами:

Экономичность. Сравнивая расходы на строительство даже самой простой двухскатной конструкции и плоской, очевидно, что скатные варианты проигрывают в вопросе сбережения материальных средств. На этой статье затрат можно сэкономить до половины денег, заложенных в смете на возведение кровли благодаря использованию недорогих рулонных материалов.
Скорость и простота монтажа. Ввиду отсутствия необходимости в стропильной системе, работы по настилу плоской кровли выполняются очень быстро, не смотря на их значительную площадь, требующую перекрытия. К тому же работники, выполняющие установку, могут не иметь высокой квалификации.
Высокая степень защиты от ветра и атмосферных осадков. Особенно этот пункт важен для строительства высотных зданий. Представьте себе небоскреб с двухскатной крышей, всплывшая в воображении картинка, наверняка вызовет смех. Но, не беря в расчет внешний облик такой крыши, установка ее невозможно по причине небезопасности. Чем выше перекрываемые конструкции, тем сильнее на него ветровая нагрузка, тем более пологая должна быть их кровля.
Рациональное использование пространства. Плоский многослойный пирог эксплуатируемой крышипозволяет компенсировать всю ту площадь, которую заняло здание. Так как на ней можно обустроить парковку, бассейн, зону отдыха, кафе, даже сад или установить солнечные батареи. В то время, как в мегаполисах не хватает жизненного пространства, каждый квадратный метр доступной площади нужно использовать максимально эффективно.

Устройство плоской кровли

Конструкцию в виде слоев рулонных материалов называют кровельным пирогом. Этот пирог состоит из прослоек трех типов:

Основание. В зависимости от способа использования крыши, в этой роли выступает либо бетонные плиты, либо листы профилированного металла. Главная цель этого слоя придать жесткость конструкции. Так как одна из особенностей плоской кровли, то, что ее можно использовать не только для временного нахождения людей, но даже для парковки автомобилей или обустройства бассейна.
Стяжка-разуклонка. Ее задача задать уклон поверхности крыши, чтобы по нему талая и дождевая вода канализировались в водосточные воронки. Для этого используют бетонную смесь или цементно-песчаный раствор. В строящихся крышах советуют закладывать уклон 2-3 градуса, в восстанавливаемых или ремонтируемых – 1 градус.
Гидроизоляция. Слой, предотвращающий проникновение влаги в кровельный пирог плоской крыши. Для его изготовления используют битумные, полимерные и битумно-полимерные рулонные материалы.

Важно! Характер использования вносит коррективы в строение кровельного пирога, добавляют специальные слои, но основание, стяжка-разуклонка и рулонные материалы гидроизоляции присутствуют в устройстве плоской кровле любого типа.

Виды по характеру использования

Конструкции плоской кровли в зависимости от того, как ею будут пользоваться, значительно отличается. Выделяют следующие типы:

Неэксплуатируемая. Данный вариант не подразумевает постоянного использования крыши. Это не означает, что на нее нельзя подниматься – по ней передвигаются для осуществления текущего ремонта, прочистки ливневки, но при этом соблюдают меры предосторожности. Так как основание крыши, выполненное из профилированного металла, выдерживает большой вес и деформируется. Такая конструкция дешевле, легче, чем эксплуатируемая, ее используют в частном строительстве, для перекрытия зданий малой площади.
Неэксплуатируемая
Эксплуатируемая. Эксплуатируемая крыша такого типа позволяет не только постоянно подниматься, но и разместить там многофункциональные сооружения. На ней может быть оборудована зеленая зона с газоном и небольшими грядками, зона отдыха, терраса, кафе, даже бассейн или парковка. Однако запланировать их размещении на крыше нужно на этапе проектирования. Ведь устройство плоской кровли, которая будет эксплуатироваться, подразумевает наличие надежного основание, в роли которого чаще всего выступают бетонные плиты, пустотельные или сплошные. Их разделяют на обычные, инверсионные, вентилируемые, зеленые, о их особенностях мы расскажем дальше.
Эксплуатируемая

Простая эксплуатируемая кровля

Кровельный пирог эксплуатируемой плоской кровли

Если проект здания предусматривает монтаж эксплуатируемой плоской кровли, составляется чертеж, отражающий последовательность слоев пирога. Обычно их располагают в следующем порядке:

Железобетонное основание;
Бетонная стяжка-разуклонка;
Гидроизоляционная пленка или мембрана в виде рулонного материала;
Дренажная металлическая решетка;
Термоизоляционный материал;
Песчано-цементный раствор;
Террасное покрытие.

В качестве термоизоляции используют экструдированный пенополистерол или минеральную вату в виде твердых плит. Чаще всего покрывают эксплуатируемую плоскую кровлю тротуарной плиткой, предназначенной для дорожек и парковок.

Основной минус этого способа обустройства то, что утеплитель располагается довольно близко к поверхности, отчего может деформироваться, проседать, намокать, ввиду чего теряет боле 50% своих торфоизолирующих свойств.

Инверсионная эксплуатируемая кровля

До изобретения мембранных эластичных материалов, у простой эксплуатируемой крыши строители отмечали существенный недостаток – быстрый износ гидроизоляционного слоя, который выполняли из рулонных производных битума на основе картона.

Так как он находился в верхней части пирога, его состояние быстро ухудшается за счет воздействия перепадов температуры, уф-лучей, механических повреждений. Выходом из этого положения стало изобретение инверсионной плоской кровли, расположение слоев которой отличается.

Инверсионная плоская кровля

Она выглядит будто кто-то перевернул кровельный пирог крыши вверх дном. На бетонные плиты укладывают гидроизоляцию из рулонных материалов, битумный или битумно-полимерный материал.

После этого следует слой влагостойкого утеплителя, идеально подходит экструдированный пенополистирол, покрытый геотекстилем. Верхний слой, необходимый для защиты, изготавливают, засыпая гравий. Такая технология и размещение рулонных материалов имеет три плюса:

Надежно укрытый в толще кровельного пирога гидроизоляционный слой крыши служит дольше, так как не подвергается внешним воздействиям.
На утеплителе, расположенном в верхней части кровли не образуется конденсат, он не намокает, сохраняет высокие термоизоляционные качества 20-25 лет.
Близко к поверхности плит термоизолирующего слоя, позволяет легко осуществлять их замену и ремонт кровли.

Зеленая кровля

Этот вид эксплуатируемой кровли превращает верх здания в цветущий оазис, с газонами, цветниками или небольшими грядками с кухонной зеленью и овощами. В условиях высокой загазованности городов, зеленая кровля не только украшение, но средство их оздоровления и релаксации.

Зеленая эксплуатируемая кровля

Особенность этого типа кровли в том, что поверх утеплителя, настилают слой геотекстилем для удержания почвенного слоя и собственно саму землю, которую впоследствии засеивают злаковой газонной смесью. Важно подобрать качественную, надежную гидроизоляцию и влагостойкий утеплитель, к примеру, пенополистерол.

Вентилируемая кровля

Изобретение вентилируемой кровли решает проблемы накапливания влаги в толще кровельного пирога. Проникает туда она различными путями: оседает в виде конденсата на утеплителе, скапливается в бетонной стяжке, остается в слоях старой кровли. Дышащая крыша дает излишкам воды выход – аэраторы, устанавливаемый из расчета 1 штука на 50 кв. м.

Вентилируемая кровля

Преимущества вентилируемых крыш:

Для монтажа не требуется снятие предыдущего кровельного покрытия.
Аэраторы гарантируют эффективное испарение влаги, а новый слой стяжки-разуклонки эффективно канализирует ее по системе водостока.
Способ, применения которого возможно как при ремонте, так и при первичном монтаже кровли

Плоские кровли разных типов открывает множество возможностей для реализации смелых дизайн-проектов. Это будущее домостроения,современная технология бережного использования свободного пространства,ведь обустройство на крышах теплиц, садов, размещение солнечных панелей сделает жизнь городских жителей удобнее и комфортней.

Видео-инструкция

Железобетонные крыши чердачные, совмещенные и плоские

Чердачные крыши. Несущими конструктивными элементами крыш могут служить железобетонные плиты (панели) или железобетонные стропила. В первом случае конструкция покрытия состоит из железобетонных плит, опирающихся концами в верхний коньковый железобетонный прогон и на наружные стены здания. Коньковый прогон располагают на опорах, устанавливаемых с шагом 4—6 м. Поперечное сечение плит (панелей) может быть различным.

Стойки (кирпичные или бетонные) располагают обычно на средней оси здания. По стропилам укладывают железобетонные плиты, на которые по растворной стяжке наклеивают рулонную кровлю. По железобетонным стропилам с железобетонной или деревянной обрешеткой укладывают кровлю из асбестоцементных листов. Стоимость такой кровли ниже стальной, уложенной по деревянным стропилам, а сама конструкция не требует большого расхода железобетона.

Совмещенные крыши. Конструкций совмещенных крыш несколько. Лучшими являются крупнопанельные крыши индустриального изготовления, совмещающие несущие и изоляционные функции и монтируемые за один прием. Панели этого типа изготовляют однослойные (из ячеистых или легких бетонов) и слоистые.

Рис. 1. Чердачные покрытия из железобетонных панелей: а — общий вид; б — разрез

Рис. 2. Кровля из асбестоцемевтных листов по железобетонным стропилам: а — разрез крыши; 6 — план крыши; в — карнизный узел; г — примыкание кровли к торцовой стене; 1 — асбестоцементные волнистые листы; 2 — прогон- з — стойка; 4 — башмак; 6 — стропильная балка; 6 — ограждение; 7 — карниз-желоб « — водосток; 9 — анкер; 10 — блок дымовой; 11 — железобетонный манжет-и — карниз — желоб угловой; 13 — цементный раствор с асбестом; 14 — фронтонный блок; 15 — сетка

Рис. 3. Схемы совмещенных крыш: а — с внутренним водоотводом; б — с наружным водоотводом; 1 — гравий, втоп-ленный в горячую битумную мастику; 1 — гидроизоляционный рулонный ковер; 2 — железобетонные прокатные панели; 4 — опорные столбики для опирания плит покрытия и создания уклона; 5 — вентиляционные продухи; 6 — утеплитель; 7 — несущее основание; 8 — водоприемная воронка

Слоистые панели состоят из двух железобетонных плит, между которыми заложен утеплитель. Менее индустриальным типом совмещенных кровель являются кровли, устраиваемые непосредственно на стройке по несущим сборным железобетонным плитам. Совмещенные крыши бывают с наружными или внутренними водоотводами (рис. 3), а также вентилируемые или невентилируе-мые. Конструктивно они могут быть одно- и двухскатные. Нижнюю поверхность, являющуюся потолком помещения, делают горизонтальной или с уклоном. В первом случае уклоны кровли для водоотвода создаются при сплошных многослойных конструкциях покрытия за счет переменной толщины утеплителя, а в вентилируемых — переменной высоты воздушной прослойки. При наклонной плоскости потолка с постоянной толщиной крыши уклоны создаются разными отметками наружных и внутренних стен.

Вентилируемые бесчердачные крыши рекомендуется применять в районах с низкими расчетными температурами ниже минус 30° (для удаления водяных паров), а также в жарком климате (для проветривания и охлаждения).

Элементами конструкции невентилируемой совмещенной кровли является несущая сборная железобетонная плита, пароизоляция, утеплитель, выравнивающая стяжка и гидроизоляционный ковер с защитным покрытием. Воздушная прослойка в вентилируемой крыше имеет вид сплошной щели между теплоизоляционным слоем и верхним ограждающим конструктивным элементом или ее делают в виде каналов в толще панели крыши. Утеплителем для невентилируемых совмещенных крыш служат доменный и котельный шлаки объемным весом 500—1000 кг/м3 (керамзит, пенокерамзит, пеностекло, пенобетон и др.). Вентилируемая крыша на 30—35% дороже бесчердачной глухой и является более трудоемкой. Однако устройство ее в условиях, указанных выше, а также над влажными помещениями является необходимым.

Рис. 4. Внутренние водостоки совмещенных крыш: 1 — приемная воронка; 2 — участок сбора воды; 3 — башни с выходом на плоскую кровлю; 4 — вытяжная башня от мусоропровода

Такие виды крыш сооружают из легких ребристых плит, прокатных панелей и др. Утеплителем для вентилируемых крыш, в которых отсутствует уплотнение их вышележащими слоями, могут быть минераловатные плиты, фибролит цементный и т. п.

Железобетонные бесчердачные крыши с внутренним водостоком должны иметь уклон к местам установки водоприемников (рис. 4), которые располагают в низком месте разжелобков с площадью водосброса на одну воронку до 250—300 м2 при диаметре отводного патрубка воронки 100 мм.

Конструкция водоприемника должна быть герметичной и прочно соединенной с гидроизоляционным ковром кровли. Существует несколько типов водоприемников из чугуна. Водоприемник с гладкой приемной решеткой показан на рис. 5. Плоские крыши (с нулевым уклоном) бывают с наружными или внутренними водостоками. На подветренной стороне, куда устремляется сток, рекомендуется устраивать карнизы со значительным вылетом.

Рис. 5. Конструкция воронки: 1 — несущее основание; 2 — чаша воронки; а — крепежное устройство; 4 — выравнивающая стяжка; 5 — рулонный ковер; в — зажимное кольцо; 7 — решетчатый трап; 8 — стояк; 9 — уплотняющая набивка; 10 — зажимный хомут

Рис. 6. Конструкция горизонтальной крыши с наружными водостоками: 1 — вентиляционные шахты; 2— телевизионные стойки; 3— люк для выхода на крышу

Конструкция крыши этого типа показана на рис. 6. В ней использованы 4 типа прокатных панелей, из которых 2 с отверстиями для пропуска вентилируемых каналов. Размеры каждой пары плит 712X258 и 712X278 см. Панели опирают на наружные стены и настилы перекрытий через бетонные прокладки. По настилам перекрытия уложен слой стеклянной крошки 20 см, за которым располагается воздушная прослойка высотой 18 см. Воздух поступает через подкарнизные отверстия, а вытяжка происходит через вертикальные короба, примыкающие к торцам вентилируемых блоков здания.

Рулонный ковер в этом типе крыши — пятислойный с верхним слоем из рубероида с крупнозернистой мастикой, а 4 слоя из двухстороннего рубероида марки РМ.

Плоские эксплуатируемые крыши (крыши-террасы) бывают чердачные и совмещенные. Основные конструкции таких крыш аналогичны неэксгшуатируемым, за исключением верхнего строения. Гидроизолирующий ковер устраивают при этом из биостойких битумных рулонных материалов — гидроизола и т. п. Пол, располагаемый сверху гидроизоляционного ковра, устраивают из сборных железобетонных плит, опертых на бетонные или асфальтобетонные столбики или уложенных на дренирующий слой без пустот (на мелком гравии или крупном песке). Воды стекают к водосточному слою по поверхности плит и подплитному слою.

Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов

Пирог кровли, разрез кровли — советы по строительству кровельного пирога

Ответы специалиста: 2

Реконструкция кровли. Городище, 2015 год Кровля любой сложности

Что представляет собой пирог кровли

Обратите внимание

Появление конденсата,
Теплопотерю,
Проникновение влаги.

Разновидности фальца

Технология монтажа фальцевой кровли зависит от того, какой используется тип фальца. Выпускаются два вида картин: панели под механическую завальцовку и самозащелкивающиеся. Детали для завальцовки соединяются с помощью специального оборудования. Они образуют жесткие соединения, которые могут быть одинарными и двойными. Последний вариант дает максимально герметичный стык. Различают также стоячие и лежачие фальцы. Первые применяют при стыковке панелей вдоль скатов, вторые — при соединении лежащих поперек элементов.

Защелкивающиеся листы, или клик-фальцы, можно собрать без спецоборудования. Панели легко защелкиваются, образуя достаточно герметичный стык. Однако его герметичность ниже, чем у двойного и даже одинарного завальцованного шва. Двойной фальц с дополнительной укладкой уплотнительной ленты или герметика разрешено монтировать на почти плоские поверхности, с наклоном от 3°. Стык одинарный разрешается ставить на кровлях, наклоненных от 10°. На уклонах больше 16° разрешено применять клик-фальц.

Instagram orima_ru

Instagram falzmontage

Кровельный пирог неутепленной кровли

Такой тип кровельного пирога должен быть устроен в следующей последовательности:

стропила;
гидроизоляционная пленка;
контробрешетка;
обрешетка;
кровельное покрытие.

Профессиональный и любительский монтаж

А теперь давайте разберемся, чем отличается работа профессионала от любительской. Так, для обычного домашнего мастера с вполне ловкими руками достаточно одной киянки, ножниц и крюкогиба для установки водостоков. А вот опытный человек, специалист в своем деле, вооружается минимум десяткой дорогих специальных ножниц, не говоря уже о рамках, клещах и других инструментах. Причем суммарная стоимость такого набора может быть дороже, чем сам фальцевый станок.

Для закрытия фальцев сегодня чаще всего используется полуавтоматический инструмент, использование которого дает много весомых плюсов:

Высокую производительность.
Высокое качество шва.
Сохранность полимерного покрытия картин.
Возможность работы с металлом любой толщины.

С недавнего времени стали также производиться картины, фальцы которых легко защелкиваются при нажатии – и никаких инструментов!

Кровельный пирог утепленной кровли

Разрез кровли такого типа покажет наличие следующих составляющих:

стропила;
пароизоляция;
карнизная планка;
начальная обрешетка;
утеплитель;
обрешетка;
контробрешетка;
гидроизоляция;
покрывной материал (металлочерепица, к примеру)

Эффективность однослойного утепления

Что касается способа укладки утеплителя, долгое время бытовало мнение, что перекрестное утепление эффективнее.

id1932564Участник FORUMHOUSE

Подскажите, как быть: кровля мансардная, утепление по размеру стропил 200 мм, купил рулонный минераловатный утеплитель для кровли. Есть идея сделать еще изнутри перекрестное утепление 50 мм. Строители не одобрили. Есть ли в этом смысл. Регион Татарстан.

Анатолий Землянко Технический специалист

Утеплять в один слой лучше, чем в несколько. Повышение скорости работ за счет снижения количества технологических операций, снижение отходов из-за подрезки слоев при выполнении разбежки.

В климатической камере НИИМосстрой были проведены испытания шести фрагментов стен с плитами каменной ваты:

В три слоя и в один слой – плиты стыкуются без зазора (хороший монтаж).
В три слоя и в один слой – плиты с зазором 2 мм (нормальный монтаж).
В три слоя и в один слой – зазор 5 м (все плохо – надо переделывать).

Ширина шва до 2 мм является в большинстве строительных конструкций допустимой и фигурирует в нормативах. Это связано с тем, что при климатических условиях конвекция при шве такой ширины не является интенсивной. Поэтому он и не фиксируется тепловизором как мостик холода. Ранее были исследования по однородности двухслойного и однослойного утепления при соблюдении ширины шва.

В ходе исследований выявили следующее:

Однослойное и многослойное утепление, применяемое в наружных ограждающих конструкциях, равнозначны по своей эффективности.
Зазор между соседними плитами утеплителя величиной 2 мм практически не влияет на сопротивление теплопередаче.

Анатолий Землянко Технический специалист

Преимущества минимизации слоев теплоизоляции (2х100 мм и 1х150 мм лучше, чем 4х50 мм и 3х50 мм):

снижение трудозатрат при подготовке и монтаже изоляции;
сокращение обрезков материала при работе;
утеплитель толщиной 100 мм и более в меньшей степени склонен к прогибам, чем толщина 50 мм, за счет чего более надежно удерживается в каркасе, что важно при монтаже на вертикальные и наклонные поверхности;
однослойное решение обходится в итоге дешевле, чем изоляция в два и более слоев.

Наши работы

Реконструкция крыши в д. Сатино-Татарское

Замена кровельного покрытия в Дзержинском

Реконструкция кровли в поселке Селятино

Монтаж пирога на готовые стропила в д. Селцо

Советы по устройству пирога кровли

Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::

Паробарьерная изоляция

Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.

Теплоизоляция

Вентиляция

При устройстве вентиляции нужно знать несколько хитростей:

При кровле волнистым материалом (шифер, профлист) за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).

С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.

Гидроизоляционный слой

Судествуют несколько видов гидроизоляционных пленок:

Обратите внимание

Самое главное не перепутайте, какой стороной должна лежать гидроизоляционная пленка (одна сторона для утеплителя, другая — для кровельного матераила.) Смотрите инструкцию!
Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.

Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 ответим на все вопросы.

Выбор конструкции и материала

Чтобы вам было удобно, предлагаем для начала немного разобраться с понятиями.

Картины – это прямоугольные металлические элементы с фальцами, которые и монтируются на кровлю. Стандартная форма – стальные листы в виде прямоугольника с высеченными углами. Из картин и выкладывают фальцевую кровлю.

Фальц – это специфичный шов, который получается благодаря скреплению между собой разных полотен металла. Плюс в том, что при таком соединении плотность получается достаточно высокой, и не нужны ни герметики, ни клеевые составы, чтобы обеспечить полную герметичность. И, кроме своей основном задачи, фальцы играют роль еще ребер жесткости для всей кровли.

Кляммер – это особая деталь крепежа, которую прибивают прямо к основанию крыши. Простой кляммер имеет туже форму, что и будущая заготовка фальца, а подвижный обеспечивает будущее температурное расширение металла (сжатие и растяжение в разное время года).

Как видите, все просто и ни над чем заморачиваться не надо.

Материал изготовления картин

Изготавливают фальцевую кровлю как из оцинкованной стали, так и из разных цветных металлов. Вот из каких материалов сегодня чаще всего делают фальцевую кровлю:

Вариант #1 — сталь

Самый распространенный вариант. Стальная фальцевая кровля бывает оцинкованной, неоцинкованной или дополнительно покрытой полимером. Из плюсов – устойчивость к коррозии, невысокая стоимость и долговечность (60 лет службы).

Но со временем сталь, к сожалению, заметно тускнеет. А потому для устройства фальцевой кровли стальные картины нужно брать только такие, которые покрыты цветным многослойным покрытием. И при покупке таковых проследите за тем, чтобы на них была специальная защитная пленка – только так материал не поцапается во время транспортировки.

Но в любом случае даже качественное полимерное покрытие на кровле не будет долговечным: из-за солнечных лучей, кислотных дождей и самого главного врага – влажного морского климата.

Вариант #2 — медь

Это – самая красивая крыша, которая просто-таки горит в солнечный день. Ее главный плюс – никакая биологическая живность на ней не приживется, особенно мох. Но и минусов немало – такой металл мягковат, требует аккуратного обращения и стоит достаточно дорого.

С временем медь также покрывается патиной – слоем окислов, и становится темно-коричневого цвета. А еще погодя – зеленого, причем реставрировать ничего не нужно. И именно из-за окислов медь нельзя сочетать с другими материалами на фальцевой кровле.

Ценна медная фальцевая кровля также своей гибкостью – ею легко делать кровельные архитектурные шедевры, не говоря уже о простых крышах:

Вариант #3 — цинк

Цинковая фальцевая кровля дополнительно покрыта еще и защитным слоем – карбонатом цинка. Со временем такая кровля приобретает шикарный серебристо-серый цвет. Служит цинковая кровля около 50 лет, что относительно недолго, и потому в Европе уже такой материал не применяют для изготовления картин.

Вариант #4 — алюминий

Такая кровля – наиболее устойчивая к механически повреждениям и коррозии, и способна прослужить более 100 лет! А приятный серебристый блеск только порадует глаз.

Кроме того, этот материал легче стали и более стоек к коррозии. Но плох алюминий тем, что куда сильнее расширяется и сокращается при температурных перепадах. Вот почему монтаж такой кровли имеет свои особенности:

Вариант #5 — цинк-титан

Это крепкий, удачный сплав цинка и титана: цинк не поддается коррозии, а титан обладает одновременно и прочностью, и пластичностью. Ценен также этот спав и для дизайнеров, ведь со временем он покрывается благородной патиной. Кровля смотрится великолепно!

Вариант #6 — алюцинк

Алюцинк – это стальные картины с алюминиево-цинковым покрытием, которое обладает ценными самовосстанавливающими свойствами и отлично защищает царапины и срезы от коррозии.

Вариант #7 — сплав трех металлов

Титано-цинково-медный сплав. Меди здесь немного, всего 0,005%, но этого достаточно для придания кровельному материалу пластичности, благодаря которой облегчается профилирование.

Специальное покрытие

Если же ваш дом находится в приморской местности или зоне с плохой экологической обстановкой, или просто с жарким и влажным климатом, тогда приобретайте фальцевые картины, покрытые пуралом. Только этот полимер способен на высоком уровне защищать от морского воздуха, дождей с кислотными примесями и палящего ультрафиолета.

Технология производства

Разделяют фальцевую кровлю также по технологии производства – на литую и рулонную.

Издавна в России использовалась именно литая кровля, и ее надежность уже проверена. Смонтировать такую фальцевую кровлю легко своими руками и без специальных инструментов, поперечных швов нет, и поверхность получается целостной и прочной. А вот рулонная фальцевая кровля – это уже новая технология со своими преимуществами и недостатками. Это металлические полосы на всю длину ската, и сразу с подготовленными краями на специальной машине. Фальц формируется двойной.

А по ширине картин и наличию ребер жесткости фальцевую кровлю делят на такие виды:

Двойной фальц и два ребра жесткости. Такая кровля наиболее востребована в промышленной сфере. Ею порывают складские помещения и большие здания с самым разным уклоном крыши. Стандартная ширина – 5,57 м, рабочая – 5,45 м.
Двойной фальц и два ребра жесткости, но меньше ширина – 35,2 м (рабочая 3,4 м). Такой кровлей покрывают крыши коттеджей, больших жилых зданий и исторические памятки.
Двойной фальц без ребер жесткости. Таких кровель тоже два вида, исходя из фактической ширины – 5,57 м и 3,52 м. Обе вполне подходят для жилых зданий и обычных частных домов.

А еще фальц-панели также могут быть рядовыми и стартовыми, трапециевидными и параллельными:

Предложения рынка

Если же говорить о брендах, в России, как и за рубежом, наиболее популярная финская фальцевая кровля от компании Ruukki, с самозащелкивающимися фальцами.

Более приятные цены – на материалы отечественного . На рынке он уже более 16 лет, и вполне радует качеством своей продукции. В производстве есть как обычные глянцевые и матовые картины, так и уникальные, для создания особого дизайна кровли.

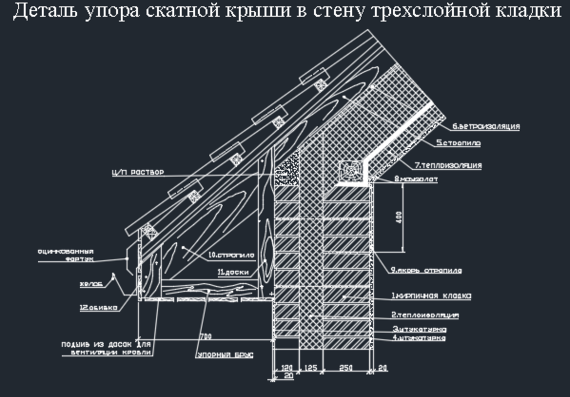

Типовые узлы скатной кровли, узел крыши в разрезе

На этой странице вы можете ознакомиться с чертежами основных узлов двг зеленой кровли. Это основные элементы конструкции, которые обеспечивают надежность и безопасность ее использования.

Схемы основных узлов скатной «зеленой» кровли.

«Зеленая» кровля (скатная) в разрезе

Устройство верхнего края скатной «зеленой» кровли с помощью перфорированного уголка

Устройство верхнего края скатной «зеленой» кровли с помощью конька

Устройство водостока скатной «зеленой» кровли

Устройство нижнего края скатной «зеленой» кровли с помощью перфорированного уголка

Примыкание «зеленой» кровли к дымоходу

Устройство инспекционного колодца на скатной «зеленой» кровле

Устройство верхней части скатной «зеленой» кровли

Устройство нижнего края скатной «зеленой» кровли с помощью отсыпки, перфорированного уголка и кронштейна

Устройство нижнего края скатной «зеленой» кровли с помощью парапета

Устройство разгрузочного бруса на скатной «зеленой» кровле

Закрепление скатной «зеленой» кровли с помощью перфорированного уголка

Схемы конструктивных узлов традиционной «зеленой» кровли

На схемах Вы видите, из чего состоит традиционная «зеленая» кровля и как устроены на зеленых» кровлях инспекционные колодцы и водосливные воронки.

На схемах показано, как устроены границы «зеленой» крыши и устройство гравийной отсыпки над деформационным швом «зеленой» кровли.

На схемах показано комбинирование растительного покрова «зеленой» кровли и гравийной отсыпки с помощью разделительных перфорированных уголков, и порядок укладки тротуарной плитки на «зеленой» кровле.

На этих схемах можно видеть, как «зеленая» крыша оснащается осветительными приборами и устройство водоприемных лотков на «зеленой» кровле.

Слева показана схема укладки гидроизоляции и элементов «пирога», лежащих под «зеленой» кровлей, при примыкании к парапету. Справа расположена схема устройства инспекционного колодца «зеленой» кровли рядом с парапетом крыши.

Слева показана схема укладки гидроизоляции, противокорневой пленки, влагонакопительного и защитного мата «пирога» «зеленой» кровли под облицовкой парапета. Справа показана схема укладки элементов «пирога» «зеленой» кровли под гравийной или гранитной отсыпкой.

Слева — схема «зеленой» крыши, на которой элементы кровельного «пирога» укладываются под бетонной плитой. Справа показано, как «зеленая» кровля примыкает к парапету крыши без гравийн.

Какие узлы важны для системы?

Технология ZinCo, которую мы используем для озеленения крыш, предполагает тщательную проектировку и реализацию каждого узла зеленой кровли:

Коньков и перфорированных уголков для устройства ее верхнего края.
Перфорированных уголков, парапетов и комбинаций из отсыпки, перфорированного уголка и кронштейна для устройства ее нижнего края.
Водостоков.
Плоских планок примыкания к домоходу.
Инспекционных колодцев.
Разгрузочных брусов.
Перфорированных блоков для закрепления кровельного пирога.
Водосливных воронок.
Водоприемных лотков.
Пешеходных дорожек.

Каждый узел в устройстве зеленой кровли – часть единого комплекса, обеспечивающего тепло- и гидроизоляцию здания. В комплекс также входит кровельный пирог, структура и материалы которого были разработаны в лаборатории ZinCo. Это противокорневая пленка, влагонакопительный слой, дренажная система, системный фильтр, питательный субстрат и сами растения. Главное преимущество многослойной технологии – создание полноценной миниатюрной экосистемы для посадок.

Функции узлов в озеленении эксплуатируемой кровли

Для крыш с интенсивным и экстенсивным озеленением, классическим и инверсионным его видами, схемы узлов dwg выполняют схожие функции:

Не позволяют влаге проникнуть внутрь крыши и конструкции здания. Они превращают зеленую эксплуатируемую кровлю в замкнутую систему, в которой не может быть протечек.
Обеспечивают защиту подкровельного пространства от мусора и грязи.
Гарантируют создание комфортных условий для роста и развития растений.
Придают зеленой крыше эстетичный, законченный внешний вид.

Особенности расположения узлов всегда указываются в проектной документации, чтобы при выполнении работ по устройству зеленой кровли не допустить ни мельчайшей ошибки, которая может стоить жизни растительному покрову и прочности всему зданию. Чтобы заказать надежное и профессиональное озеленение крыши по современной технологии, заполните простую форму ниже.

Калифорнийский свод правил, раздел 8, раздел 3291. Особые аспекты проектирования — стационарные установки на крыше.

(а) Общие. Инженер-строитель или инженер-механик, зарегистрированный в штате Калифорния, должен подготовить расчеты и/или планы, подтверждающие структурную целостность всех аспектов полной установки, включая выступы, системы шлюпбалок, опорные балки крыши и затяжки крыши. Такие планы должны быть доступны Отделу на месте установки.

(b) Выступающие выступы или выступы на уровне крыши.

(1) Здания, спроектированные таким образом, что выступающие уступы или выступы на крыше или промежуточные уровни препятствуют нормальному подвешиванию канатов, поддерживающих подвесные леса, должны быть снабжены рукавами, которые проходят через уступ или выступ. Минимальный внутренний диаметр рукава должен составлять 6 дюймов, чтобы обеспечить проход скоб, муфт, зажимов и других такелажных устройств. Межцентровое расстояние рукавов должно соответствовать длине используемых подвесных лесов, но ни в коем случае это расстояние не должно превышать 24 фута для переносных лесов. Втулки не должны использоваться в качестве точки крепления, если они надежно не закреплены на конструкции и не способны выдерживать номинальную нагрузку с коэффициентом безопасности не менее четырех.

ПРИМЕЧАНИЕ: Вместо использования рукавов могут быть предусмотрены другие средства поддержки лесов, такие как монорельсовые системы софитов и т. д., которые обеспечивают эквивалентную безопасность и приемлемы для Дивизиона.

(2) Каждая муфта в сборе или каждая система поддержки лесов должна быть снабжена надежно прикрепленной прочной и хорошо видимой металлической табличкой с номинальной нагрузкой и именем установщика, написанными буквами высотой не менее 1/4 дюйма. (Заголовок 24, Часть 2, Раздел 2-8505(b).)

Кровельные шлюпбалки, в частности, должны соответствовать применимым положениям Статьи 6 и следующим требованиям:

(1) Каждая шлюпбалка должна быть снабжена надежно прикрепленной, прочной и хорошо видимой металлической табличкой, на которой буквами не менее 1/4 должна быть следующая информация. дюймов в высоту:

(A) Номинальная нагрузка на шлюпбалку, исходя из коэффициента безопасности 4.

(B) Название производителя.

(2) Должны быть предусмотрены условия для легкого поворота шлюпбалок, когда они находятся на платформе лесов или на кресле боцмана, за исключением случаев, когда платформа может быть безопасно перемещена внутрь или наружу без необходимости для персонала стоять на неохраняемых крышах или уступах, если только они не защищены персоналом. система защиты от падения, соответствующая требованиям раздела 1670 Приказов по безопасности строительства.

(3) Системы переносных шлюпбалок должны соответствовать применимым положениям Статьи 6. (Заголовок 24, Часть 2, Раздел 2-8505(c)).

(d) Выносные балки.

(1) Выносные балки не должны использоваться на зданиях высотой более 130 футов, за исключением случаев, когда это приемлемо для Подразделения. Все опорные балки должны быть рассчитаны на номинальную нагрузку, создаваемую подвесными лесами или креслом боцмана, с коэффициентом безопасности не менее 4. Опорные балки не должны выходить за фасад здания более чем на 6 футов. Должны использоваться только балки из стали или высокопрочного сплава. Внутренний конец аутригеров, измеренный от точки опоры до точки крепления, должен быть не менее чем в 1 1/2 раза длиннее внешнего конца. Точка опоры балки должна опираться на опору(и) или эквивалентные опоры, надежно прикрепленные к балке и расположенные таким образом, чтобы предотвратить боковое опрокидывание балки. Опорные подушки должны быть надежно прикреплены к каждой опоре и должны иметь достаточную площадь для безопасного распределения возникающих нагрузок на конструкцию крыши. Внутренние концы аутригерных балок должны быть надежно закреплены с помощью натяжных элементов (стяжек), прикрепленных к несущему каркасу крыши, таким образом, чтобы приложенные силы противостояли в допустимых пределах, обеспечивающих коэффициент безопасности не менее 4. Все крепежные приспособления на внутреннем конце балки должны быть такого типа, чтобы воздействие вибрации не приводило к случайному расцеплению. Запрещается использовать страховочные крюки для крепления балки. Использование противовесов на внутренних концах подвижных и неподвижных балок аутригеров запрещено.

(2) Использование противовесов на внутреннем конце переносных или переносных выносных балок разрешается только при соблюдении следующих условий:

(A) Здание, на котором должна использоваться противовесная балка, было построено до 23 июля 1990 г.

(B) Другие системы подвески в здании не предусмотрены.

(D) Противовесы должны быть прикреплены к внутренним концам балок и должны состоять из нетекучих твердых материалов (например, бетона, стали и т. д.).

(E) Выносная опора должна быть закреплена стяжкой к проверенному анкерному креплению на здании в течение всего времени использования. Анкерное крепление должно иметь коэффициент безопасности не менее четырех, исходя из номинальной грузоподъемности аутригера.

(F) Противовес должен обеспечивать коэффициент устойчивости не менее 4 против опрокидывания или опрокидывания аутригера.

(G) Каждая выносная опора должна быть спроектирована зарегистрированным инженером таким образом, чтобы выдерживать нагрузку, в четыре раза превышающую номинальную грузоподъемность подъемного устройства, или общую нагрузку, в зависимости от того, что больше. Балки аутригеров должны иметь минимальную номинальную грузоподъемность 1000 фунтов.

(H) Балка выносных опор должна быть защищена от горизонтального смещения во время использования.

(I) Переносные выносные опоры весом более 80 фунтов должны быть снабжены устойчивыми средствами для их транспортировки (колеса или тележка).

(J) Каждая выносная опора должна быть расположена таким образом, чтобы подвесные тросы для двухточечных подвесных рабочих платформ были подвешены параллельно.

(K) Части секционной(ых) балки(ей) выносных опор (т.е. балки выносной опоры, состоящей из более чем одной части) должны быть идентифицированы (например, пронумерованы, обозначены цветом). Детали не могут быть взаимозаменяемы или заменены, кроме как с одобрения изготовителя.

(3) Каждая балка выносных опор должна быть снабжена надежно прикрепленной, прочной и хорошо видимой металлической табличкой, на которой буквами высотой не менее 1/4 дюйма должна быть следующая информация:

(A) Номинальная нагрузка на балку.

(B) Название производителя.

(C) Предупреждающее сообщение, запрещающее использование луча в пределах 10 футов от высоковольтных линий. (Заголовок 24, Часть 2, Раздел 3105A.4.2.)

(e) Переносные опорные балки. Использование переносных опорных балок должно соответствовать применимым положениям Статьи 6. (Заголовок 24, Часть 2, Раздел 2-8505(d).)

(f) Подтяжки крыши.

(1) Каждое трехэтажное здание высотой 36 футов или более должно иметь кровельные стяжки или другие постоянные устройства, установленные на уровне крыши с целью закрепления или привязывания крюков или зажимов подвесных лесов и страховочных тросов.

Исключения:

1. Подтяжки крыши не требуются для зданий, в которых используются другие приемлемые средства стационарных систем обслуживания крыши, указанные в настоящей статье или статье 6.

2. Подтяжки крыши не требуются в зданиях высотой до 4 этажей или 48 футов, когда техническое обслуживание здания может выполняться с использованием выдвижных инструментов, лестниц, утвержденного наземного оборудования, такого как строительные леса, или воздушных устройств, разработанных и используемых для позиционирования персонала.

(2) Такие устройства должны располагаться примерно через 12 футов; однако расстояние должно зависеть в первую очередь от наличия элементов несущего каркаса крыши достаточной прочности, чтобы безопасно выдерживать прилагаемые нагрузки. Подтяжки могут быть установлены в конструкционных парапетах, имеющих достаточную прочность, чтобы выдерживать приложенные нагрузки, но их размещение должно быть как можно ближе к уровню крыши, насколько это практически возможно. Критерии проектирования оттяжек должны быть следующими:

(A) Оттяжки на крыше должны иметь закрытую проушину внутреннего диаметра не менее 2 дюймов.

(B) Стяжка в сборе должна быть оцинкована горячим способом или иметь аналогичную коррозионную стойкость.

(C) Средства сборки и крепления, достаточные для того, чтобы выдержать нагрузку в 5000 фунтов, приложенную в любом направлении, без остаточной деформации.

(3) Подвесные леса не допускаются, если не предусмотрены крепления на крыше или эквивалентные крепления.

(ж) Парапеты чрезмерной высоты. Если высота строительных парапетов превышает 42 дюйма, должны быть использованы специальные положения для обеспечения безопасного доступа к верхней части парапета для установки такелажа, если такой доступ необходим для безопасного выполнения работ. Если такие поддерживающие системы, как шлюпбалки/гнезда, парапетные крюки или зажимы и т. д., используются наверху парапетов, платформа мостков, отвечающая применимым разделам этих приказов, или другие эквивалентные средства, обеспечивающие доступ для безопасного выполнения работ. должны быть предоставлены. (Раздел 24, Часть 2, Раздел 2-8505(f).)

Примечание: Цитируется орган: Раздел 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса.

ИСТОРИЯ

1. Поправка подана 7-16-76; вступает в силу на тридцатый день после этого (регистр 76, № 29).

2. Поправка подана 26.07.78; вступает в силу на тридцатый день после этого (регистр 78, № 30).

3. Редакционная правка подраздела (с)(1) (Реестр 79, № 17).

4. Редакционная правка подана 10-7-83; вступает в силу на тридцатый день после этого (регистр 83, № 41).

5. Поправка подана 9-12-85; вступает в силу на тридцатый день после этого (регистр 85, № 37).

6. Перенумерация раздела 3291 в раздел 3289 и изменение нумерации и изменение раздела 3292 в раздел 3291 подано 3-9-93; оперативный 4-8-93 (регистр. 93, № 11).

7. Поправка к подразделу (f)(1) и примечанию, поданному 4-22-96; оперативный 5-22-96 (регистр. 96, № 17).

8. Изменение, не имеющее регулирующей силы, переименование прежнего подраздела (f)(3)(A) в новый подраздел (f)(4), подано 6-22-98 в соответствии с разделом 100, раздел 1, Свод правил штата Калифорния (регистр 98, № 26).

9. Внесение изменений в подразделы (d) и (d)(1), новые подразделы (d)(2)-(d)(2)(K), изменение нумерации подразделов и изменение вновь обозначенного подраздела (d)(3) )(С) подано 23.07.98; оперативный 8-22-98 (регистр. 98, № 30).

10. Поправки к подразделам (c)(1) и (c)(2), поданные 31 марта 2000 г. ; оперативный 4-30-2000 (регистр. 2000 г. № 13).

11. Изменение подразделов (a), (f)(1) и (f)(2)(A)-(C), отмена подраздела (f)(3), изменение нумерации подраздела, изменение нового обозначенного подраздела (f)(3) и изменение примечания, поданного 27 марта 2007 г.; в рабочем порядке от 26.04.2007 г. (регистр. 2007 г. № 13).

4.3 Зеленые крыши | Обзор плана ливневых стоков в Филадельфии

4.3 Зеленые крыши

Загрузите краткое изложение этого SMP и его руководства по техническому обслуживанию с краткой справочной информацией для клиентов и разработчиков:
SMP для зеленых крыш, один лист
Руководство по обслуживанию зеленых крыш, один лист

4.3. 1 Зеленая крыша Введение

Зеленые крыши, также называемые крышами с растительностью, эко-крышами и садами на крыше, состоят из слоя растительности, который покрывает обычную плоскую или умеренно наклонную крышу. Зеленая крыша состоит из нескольких слоев, которые могут включать в себя гидроизоляционный защитный слой, влагонепроницаемый слой, дренажный слой, слой обнаружения утечек, инженерную среду для посадки и специализированные растения. Благодаря соответствующему выбору материалов зеленые крыши могут обеспечить уменьшение объема стока и ослабление пиковой скорости стока.

Зеленые крыши можно комбинировать с другими методами управления ливневыми стоками (SMP) последовательно, чтобы соответствовать Правилам ливневых вод Департамента водоснабжения Филадельфии (PWD) (Правилам ливневых вод). Разработчик может обратиться к разделу 3.2.3 за информацией о последовательном использовании SMP.

Проектирование зеленых крыш не ограничивается примерами, приведенными в этом тексте, в котором основное внимание уделяется экстенсивным зеленым крышам. Успешные планы управления ливневыми стоками будут сочетать в себе соответствующие материалы и конструкции, характерные для каждого участка.

Дизайн зеленой крыши может рассматриваться по-разному для модернизации ливневых стоков. Проектировщики, желающие включить зеленые крыши в проекты модернизации Stormwater, должны связаться с Stormwater Billing and Incentives для получения дополнительной информации.

Пример зеленой крыши в Филадельфии

Когда можно использовать зеленые крыши?

Зеленая крыша — отличный вариант управления ливневыми стоками на полностью застроенных или сильно ограниченных объектах. Они могут быть установлены на многих типах крыш, включая террасы, крыши высотных зданий, а также на низком подиуме или на уровне земли. Крыши с уклоном до 2:12 (16,7%) в большинстве случаев подходят для зеленых крыш без специальных средств стабилизации уклона.

Зеленые крыши также могут быть установлены в качестве модернизации ливневых стоков на существующих зданиях с плоскими, слегка наклонными или террасными крышами после подтверждения достаточной несущей способности конструкции, гидроизоляции и защиты коммуникаций на крыше.

Основные преимущества зеленых крыш

Управляйте ливневыми стоками, не занимая места на уровне поверхности
Хорошо подходит для площадок, на которых крыши составляют большую часть общей непроницаемой площади, а также для площадок с ограниченным пространством на уровне земли
Обычно не требуют дополнительных канализационных подключений, кроме тех, которые уже предусмотрены для здания
Способствует удержанию, медленному высвобождению и эвапотранспирации осадков
Повышение эстетики здания и повышение рыночной стоимости
Помощь в регулировании температуры в здании как летом, так и зимой, что снижает затраты на охлаждение и обогрев
Уменьшить эффект городского острова тепла за счет охлаждения испарением
Может улучшить качество воздуха за счет фильтрации твердых частиц
Продлить срок службы кровли за счет защиты нижележащей кровельной мембраны от механических повреждений, защиты от УФ-излучения и защиты от экстремальных температур
Не требует земляных работ
Может быть разработан для создания мест для отдыха, дополнения среды обитания птиц, развития образовательных ресурсов и создания новых возможностей для производства продуктов питания в городах
Может обеспечить снижение требований к озеленению парковочных зон в соответствии с Кодексом зонирования Филадельфии, § 14-803(5)(e. 2)
Может принести пользу в образовании, особенно при использовании в общественных и/или хорошо заметных местах, таких как школы, центры отдыха, библиотеки и т. д.
Предполагать меньший риск для проектов в пойме
Имеет право на включение в проект Ускоренного плана управления ливневыми стоками после строительства (PCSMP)

Основные ограничения зеленых крыш

Может потребоваться сочетание с другими SMP для выполнения требований по борьбе с наводнениями
Установка дороже, чем у большинства обычных крыш
Может иметь ограниченную осуществимость модернизации ливневых стоков для существующих зданий и сооружений из-за проблем с несущей способностью конструкции

Основные аспекты проектирования зеленых крыш

Координация проектирования зеленых крыш с проектированием систем отопления, вентиляции и кондиционирования воздуха (HVAC) здания может помочь максимально сократить эксплуатационные расходы. Например, некоторые исследования показывают, что зеленые крыши могут повысить энергоэффективность зданий за счет снижения температуры воздуха на входе в системы климат-контроля.
Эффективность управления ливневыми стоками можно повысить, внедрив меры по увеличению эвапотранспирации. К типичным оперативным мерам относятся:
- Внедрение дренажных слоев с низким коэффициентом пропускания;
- Удлинение путей просачивания к канализации;
- Внедрение слоев улавливания осадков;
- Выбор растений с густым корневым габитусом; и
- Выбор среды с высокой водоудерживающей способностью.
Для экстенсивных зеленых крыш не менее половины растений должны быть сортами седума. Для обеспечения разнообразия и жизнеспособности следует использовать не менее четырех различных видов седума. Остальные растения должны быть кустарниками, травами, луговыми травами или луговыми цветами, в зависимости от желаемого внешнего вида.
Зеленые крыши должны включать значительный процент вечнозеленых растений, чтобы свести к минимуму эрозию в зимние месяцы.
В целях управления ливневыми стоками крыши с искусственным или синтетическим покрытием не считаются зелеными крышами и должны сочетаться с другими SMP.

Типы зеленых крыш

Существует два типа зеленых крыш. Экстенсивная зеленая крыша представляет собой тонкую (обычно менее шести дюймов) легкую систему, которая обычно преимущественно засажена суккулентами, засухоустойчивыми почвопокровными растениями и травой. интенсивная зеленая крыша представляет собой более глубокую (обычно более шести дюймов) и более тяжелую систему, предназначенную для поддержания сложных ландшафтов. Для профилей интенсивной зеленой крыши можно использовать дренажный ограничитель для удержания воды в основании профиля для последующего испарения растениями.

4.3.2 Компоненты зеленой крыши

Рисунок 4.3-1: Зеленая крыша с типичными характеристиками

Компонент управления впуском

Зеленые крыши, принимающие только прямые (1:1) осадки, не имеют регуляторов впуска. Для зеленых крыш, которые получают сток из непроницаемой зоны, непосредственно связанной с крышей (DCIA), системы управления входом могут направлять и контролировать поток ливневых вод из зоны водосбора на зеленую крышу. Распределительный трубопровод можно использовать для равномерного распределения стекающей воды по всей зеленой крыше. Разработчик может обратиться к разделу 4.11 «Управление входом» для получения дополнительной информации о элементах управления на входе.

Зона хранения Компонент

Зоны хранения с зеленой крышей временно удерживают ливневую воду до того, как она может быть использована растениями посредством эвапотранспирации или сброшена вниз по течению. Площадки для хранения зеленых крыш обычно состоят из следующих компонентов:

Среда для выращивания поддерживает рост растений и обеспечивает хранение ливневых вод в пустотах. Емкость хранения зависит от средней глубины, площади поверхности и общего пустого пространства.

Фильтрующая или разделительная ткань , или геотекстиль, предотвращает миграцию грунта в нижележащий дренажный слой зеленой крыши.

Дренажный слой может включать меры по улавливанию и удержанию просачивающихся дождевых осадков, когда они проходят через зону хранения зеленой крыши. Примеры включают мембраны с углублениями для удержания воды и специализированные ткани или маты с высокими показателями капиллярности.

Влагоудерживающие слои/барьеры для корней представляют собой непроницаемые покрытия, которые защищают нижний настил крыши от влаги и проникновения корней растений. Некоторые гидроизоляционные материалы по своей природе устойчивы к корням, в то время как другие требуют дополнительного корневого барьера.

Подстилающие кровельные системы обычно состоят из несущего настила, поддерживающих его конструкций и традиционной вышележащей гидроизоляционной системы.

Компонент растительности

Растительный материал для зеленой крыши предназначен для поглощения большей части воды, попадающей на крышу во время шторма. Он уменьшает ветровую и водную эрозию, испаряет захваченную влагу обратно в атмосферу и обеспечивает охлаждение за счет испарения. Растительный материал также собирает пыль и создает кислород. Некоторые зеленые крыши могут также иметь ирригационные системы для поддержки роста растений в засушливые периоды.

Компонент управления выпускным отверстием

К элементам управления выпускным отверстием могут относиться стояки, краевые водостоки, шпигаты, желоба или непроницаемые вкладыши. Разработчик может обратиться к разделу 4.12 «Управление выпуском» для получения дополнительной информации об управлении выпуском.

Компонент доступа для осмотра и обслуживания

Безопасный и простой доступ для осмотра и обслуживания ко всем основным компонентам зеленой крыши имеет решающее значение для обеспечения долгосрочной работы. В зависимости от высоты и уклона крыши компоненты доступа для осмотра и обслуживания зеленой крыши могут состоять из постоянных или временных систем контроля безопасности, систем ограждений и защитных сеток, систем предупреждающих линий и/или индивидуальных систем защиты от падения. Системы доступа для осмотра и обслуживания зеленых крыш могут также включать в себя системы долгосрочного обнаружения утечек для обнаружения и устранения утечек.

4.3.3 Стандарты проектирования зеленых крыш

Общие стандарты проектирования

Сток из непроницаемой зоны крыши на зеленую крышу должен быть равномерно распределен по поверхности зеленой кровли и проходить через растительную среду либо листовым потоком, либо ровным разбрасывающим устройством. Дизайнер может обратиться к разделу 4.12 «Управление выпускным отверстием» для ознакомления со стандартами проектирования распределителей уровня.
Путь стока через поверхность зеленой крыши должен быть больше или равен длине DCIA.
Структурные требования:
1. Структурная нагрузка должна учитываться для всех конструкций зеленых крыш, а проектирование зеленых крыш должно быть согласовано с лицензированным инженером-строителем как для строительства новых зданий, так и для модернизации существующих конструкций.
2. Инженер-строитель должен убедиться, что здание выдержит вес зеленой крыши.
3. Расчеты конструкции должны учитывать сырой вес зеленой крыши. Обширные зеленые крыши обычно весят от 20 до 45 фунтов на квадратный фут и, как правило, совместимы со многими деревянными или стальными настилами, а также с железобетонными или бетонными наливными кровельными системами. Интенсивные зеленые крыши обычно весят более 45 фунтов на квадратный фут и обычно требуют опорных настилов из железобетона.
4. Потенциальные максимальные нагрузки должны основываться на стандарте Американского общества испытаний и материалов (ASTM) E2397.
Зона зеленой крыши может считаться пропускающим открытым пространством при определении скоростей потока после застройки в соответствии с требованием контроля наводнений. Значения по умолчанию для параметров стока для экстенсивных зеленых крыш должны быть следующими: однако могут применяться альтернативные параметры стока, если они подтверждаются представленным анализом и соответствующими ссылками, которые будут рассматриваться в каждом конкретном случае:
1. Служба охраны природных ресурсов (NRCS), номер кривой стока (CN): 86
2. Суммарный коэффициент стока (CR): 0,40
3. Время концентрации (T _C ): Шесть минут
Общее количество непроницаемых поверхностей в пределах обозначенной границы зоны действия зеленой крыши не должно превышать одной трети общей площади.
Следующие объекты не считаются непроницаемыми для притока при установке на зеленой крыше:
1. Ленточные дренажи из гравия;
2. Водопроницаемая брусчатка с засаженными растениями отверстиями;
3. Разнесенная брусчатка с промежуточными промежутками, которые засажены растениями;
4. Грубый камень, поставляемый по краю зеленой крыши, шириной до 12 дюймов; и
5. Сливные камеры и окружающий их грубый камень, максимум до 12 квадратных футов на слив.

Стандарты проектирования впускных клапанов

Если сток подается по трубопроводу, коллектор распределительного трубопровода должен быть встроен в гравийную полосу для рассеивания энергии и обеспечения равномерного потока. Проектировщик может обратиться к разделу 3.4.2 за информацией о стандартах проектирования распределительных трубопроводов.
Разработчик может обратиться к разделу 4.11 «Управление впуском» для получения информации о стандартах проектирования систем управления впуском.

Стандарты проектирования зон хранения

Для зеленых крыш, на которые попадают только прямые (1:1) осадки:
1. Минимально допустимая толщина среды для выращивания зеленой крыши составляет три дюйма. Это может включать как верхнюю мелкозернистую среду, так и базальную крупнозернистую среду для зеленой кровли.
2. Для зеленых крыш, отвечающих требованиям к минимальной толщине растущей среды, допускается сокращение DCIA, равное всей площади зеленой крыши.
Для зеленых крыш, на которые поступает сток из непроницаемых водосборников:
1. Непроницаемые участки крыши, направляющие стоки на зеленую крышу, не могут превышать 50% площади зеленой кровли, что эквивалентно максимальному коэффициенту гидронепроницаемой нагрузки стока 0,5:1.
2. Минимальная толщина среды для выращивания зеленой крыши должна быть рассчитана следующим образом, если отношение «площадь непроницаемой крыши к площади зеленой крыши» меньше или равно 0,50:
  Минимальная толщина (в дюймах) среды для выращивания зеленой крыши = 3 дюйма + [3 * (Площадь непроницаемой крыши / Площадь зеленой крыши)]
3. Для зеленых крыш, отвечающих требованиям к минимальной толщине растущей среды, допускается сокращение DCIA, равное всей площади зеленой крыши. Непроницаемые участки крыши, которые сливаются на эти зеленые крыши, также могут рассматриваться как несвязанное непроницаемое покрытие и, таким образом, включаться в сокращение DCIA зеленой крыши.
4. В районах, которые будут получать притоки, зеленая крыша не должна включать дренажный слой с высокой светопроницаемостью, определяемый как слой с коэффициентом пропускания 0,005 м ² /с или больше (ASTM D4716). Как правило, это исключает геосинтетические листы в виде колышков или картонных коробок. Дренажные слои с высокой светопроницаемостью позволят стокам эффективно стекать под зеленую крышу, сводя к минимуму контакт со средой и корнями растений. Типичный гранулированный заполнитель или крупнозернистый наполнитель для зеленой кровли с гранулометрическим составом, соответствующим ASTM № 7, удовлетворяет требованиям, а также различные маты и композитные дренажные слои в сборе.
5. Любой настил, построенный поверх зеленой крыши, который не допускает стока листового потока, должен иметь прорези, а минимальная толщина питательной среды, необходимая для зеленой крыши, должна поддерживаться по всей протяженности настила.
Насыщенная проницаемость питательной среды в ее уплотненном состоянии [ASTM E2399] не должна быть менее шести дюймов в час.
Фильтрующая или разделительная ткань должна обеспечивать проникновение корней, но препятствовать проникновению питательной среды в дренажный слой.
Дренажный слой необходим для обеспечения аэрации среды выращивания и отвода избыточного стока во время сильных дождей. Дренажный слой должен предотвращать скопление стоков в растительной среде во время десятиминутной максимальной нормы осадков, связанной с однолетним штормом.

Стандарты дизайна растительности

После полной укоренения выбранные насаждения должны полностью покрывать среду для выращивания.

Стандарты проектирования выпускного управления

Площадь крыши, приходящаяся на каждую отсоединенную точку сброса, должна быть не более 500 квадратных футов.
Внутренний дренаж, включая средства для покрытия и защиты водостоков или шпигатов, должен предвидеть необходимость управления большими ливнями без затопления покрытия.
Все стоки и шпигаты должны быть закрыты и защищены ограждением, обычно квадратной или круглой камерой с закрывающейся крышкой. Эти камеры предназначены для предотвращения засорения стоков мусором.
Хотя зеленые крыши не считаются DCIA, они не являются системами нулевого сброса. Водосточная система кровли и остальная часть водосточной системы площадки должны безопасно отводить стоки с кровли в ливневую канализацию, общесплавную канализацию или приемную воду.
Разработчик может обратиться к разделу 4.12 «Управление выпускным отверстием» для получения дополнительной информации о стандартах проектирования систем управления выпускным отверстием.

Стандарты проектирования доступа для осмотра и обслуживания

Зеленые крыши должны быть спроектированы таким образом, чтобы обеспечить безопасный доступ и условия работы для осмотра и обслуживания зеленых крыш. Этот доступ должен быть постоянным элементом здания, таким как рубка, люк в крыше или внешняя лестница на зеленую крышу. Выдвижные, незакрепленные лестницы не должны требоваться для текущего обслуживания и осмотров. В конструкции могут быть предусмотрены другие постоянные меры личной безопасности. Для зеленых крыш проектировщики должны специально оценить применимость стандартов безопасности защиты от падения Управления по охране труда и здоровья (OSHA) и стандартов защиты от падения, основанных на консенсусе Американского национального института стандартов (ANSI) и Американского общества инженеров по технике безопасности (ASSE).

. , для получения информации о стандартах материалов для систем управления впуском.

Стандарты материалов для складских помещений

Среда для выращивания зеленой крыши должна представлять собой легкий минеральный материал с минимальным содержанием органических материалов и соответствовать следующим спецификациям:
Содержание влаги при максимальной водоудерживающей способности (ASTM E2399 или FLL): от 40% до 60% (об. )
Пористость при максимальной водоудерживающей способности (ASTM E2399 или FLL): от 10% до 15%
Плотность при максимальной водоудерживающей способности (ASTM E2399 или FLL): ≤ 85 фунтов/фут3
Общее органическое вещество (MSA): от 6% до 10% (сухой вес)
рН (МСА): от 6,5 до 7,8
Растворимые соли (экстракция насыщенными средами DPTA): ≤ 2 мм вод. ст./см
Водопроницаемость (ASTM E2399 или FLL): от 0,25 дюйма/мин до 1,25 дюйма/мин
Гранулометрический состав, состоящий из ≤ 4,5 % глины (0,002 мм) и от 5 до 15 % ила (0,05 мм)
Питательные вещества должны быть изначально включены в рецептуру подходящей смеси для поддержки указанных растительных материалов.
Среда должна выдерживать циклы замораживания/оттаивания.

Геотекстиль
должен состоять из полипропиленовых волокон и соответствовать следующим спецификациям (рекомендуется геотекстиль класса 1 или класса 2 Американской ассоциации государственных служащих автомобильных дорог и транспорта):
Прочность на растяжение при захвате (ASTM-D4632): ≤ 120 фунтов
Прочность на разрыв по Маллену (ASTM-D3786): ≥ 225 фунтов на кв. дюйм
Расход (ASTM-D4491): ≥ 95 галлонов/мин/фут ²
Стойкость к УФ-излучению через 500 часов (ASTM-D4355): ≥ 70%
Ткани, прошедшие термофиксацию или термокаландрирование, не допускаются.
Дренажный слой
Для крыш с растительным покрытием толщиной менее пяти дюймов можно использовать синтетические дренажные слои вместо зернистых дренажных слоев.
Для сборок растительного покрова общей толщиной 5 дюймов и более дренажный слой должен соответствовать следующим требованиям:
Стойкость к истиранию (ASTM-C131-96): потеря ≤ 25%
Прочность (ASTM-C88): потеря ≤ 5%
Пористость (ASTM-C29): ≥ 25%
Процент частиц, прошедших 1/2-дюймовое сито (ASTM-C136): ≥ 75%
Минимальная толщина гранулированного слоя должна составлять два дюйма. Гранулированный слой может быть установлен в сочетании с синтетическим пластом-пластом.
Водонепроницаемая мембрана/корневой барьер
ПВХ, EPDM и термический полиолефин (TPO) разрешены и изначально устойчивы к корням.
Все водонепроницаемые мембраны должны соответствовать требованиям ASTM. Мембраны из ПВХ должны соответствовать требованиям ASTM D4434, мембраны из EPDM должны соответствовать требованиям ASTM D4637, а мембраны из ТПО должны соответствовать требованиям ASTM D6878.
Гидроизоляционная мембрана должна быть полностью водонепроницаемой с надлежащим образом загерметизированными швами, углами и выступами, чтобы предотвратить проникновение стоячей воды над мембраной.
Кровельные мембраны должны соответствовать всем требованиям строительных норм и правил города Филадельфия.

Стандарты растительного материала

Использование инвазивных растений не допускается. Все растения должны быть подходящими и совместимыми с почвенными, гидрологическими, световыми и другими условиями участка. Проектировщик может обратиться к Приложению I за списками растений.
Многолетники, травянистые растения и почвопокровные растения должны быть здоровыми, хорошо укоренившимися экземплярами.
Насаждения на зеленой крыше должны выдерживать жару, холод и сильный ветер. После посадки растения должны быть самоподдерживающимися и устойчивыми к засухе, практически не нуждаться в удобрениях или пестицидах.
Единственный известный инвазивный очиток, которого следует избегать, — это sedum sarmentosum, также известный как очиток звездчатый, золотой мох, жилистый очиток или кладбищенский мох.

Стандарты материалов для управления выпускным отверстием

Разработчик может обратиться к разделу 4.12 «Управление выпускным отверстием» для получения информации о стандартах материалов для систем управления выпускным отверстием.

Доступ к материалам для осмотра и технического обслуживания Стандарты

Системы индивидуальной защиты должны соответствовать стандартам безопасности OSHA по защите от падения и стандартам защиты от падения, основанным на консенсусе ANSI и ASSE.

4.

3.5 Руководство по строительству зеленой крыши
Нанесите водонепроницаемую мембрану и осмотрите ее на наличие неровностей, которые могут помешать дренажу.
Установите корневой барьерный слой, если требуется, и/или гидроизоляционный защитный слой.
Установить дренажный слой.
Установка системы орошения, если она предусмотрена проектом.
Проверка системы орошения, если она предусмотрена в проекте.
Установите слой фильтра или разделительной ткани поверх всего дренажного слоя.
Установите среду для выращивания зеленой крыши, как указано.
Установить растительность.
Зеленые крыши можно эффективно создать путем разбрасывания свежих черенков очитка весной и осенью. В зависимости от сезонных условий после посадки может потребоваться полив.
Многие многолетние растения можно высаживать в виде розеток или контейнеров в период с апреля по ноябрь. В зависимости от времени посадки может потребоваться временное орошение.
Многолетники можно выращивать из семян, за исключением июня, июля и августа.
Для предотвращения эрозии в период укоренения может потребоваться покрытие ветром или гидромульча. Обычно для полного укоренения требуется около двух вегетационных сезонов. В условиях сильного ветра может потребоваться постоянное ветрозащитное покрытие.
Пример установки зеленой крыши в Филадельфии
4.3.6 Руководство по обслуживанию зеленой крыши
Работы по обслуживанию зеленой крыши в основном сосредоточены на поддержании дренажной способности и здоровье растительности. Все компоненты объекта, включая растительный материал, питательную среду, фильтровальную ткань, дренажный слой и водонепроницаемую мембрану, необходимо регулярно проверять на предмет правильной работы, целостности гидроизоляции и структурной устойчивости на протяжении всего срока службы зеленой крыши.
Общие рекомендуемые действия по техническому обслуживанию зеленых крыш приведены в таблице 4. 3-1 ниже.
Таблица 4.3-1: График технического обслуживания зеленой крыши
Раннее техническое обслуживание Частота
Поливайте растения в конце каждого дня в течение двух недель после завершения посадки. Ежедневно в течение двух недель после установки
Регулярно поливайте растения, чтобы обеспечить их успешное укоренение. Каждые четыре дня в течение четырех или более дней без дождя, с июня по август в течение первого года после установки
Руччатки нецелевые/инвазивные растения Четыре раза в год в течение первых 24 месяцев после посева
Осмотрите растительность на наличие признаков болезни или бедствия. Раз в две недели в течение первого года после установки
Текущее техническое обслуживание Частота
Крышные водостоки необходимо прочищать, если почвенный слой, растительность, мусор или другие материалы забивают сливное отверстие. При нормальных условиях эксплуатации все стоки с крыши должны быть отфильтрованы, а среда не должна мигрировать в водостоки. Источники отложений и мусора должны быть идентифицированы и устранены. При необходимости
Растительный материал необходимо поддерживать таким образом, чтобы в теплые месяцы он обеспечивал не менее 90% покрытия листвой. Если степень покрытия снижается, определите причину (например, питание почвы или состояние влажности почвы) и примите меры по исправлению положения. При необходимости
Предпочтительно прополку проводить вручную, а использование гербицидов ограничивать крайними случаями заражения сорняками, которые нарушают целостность растительного покрова. Сорняки должны быть удалены полностью. При необходимости
Осмотр развития корня. Если корневая зона недостаточно развита, определите причину (например, питание почвы или условия влажности почвы) и примите меры по исправлению положения. Ежеквартально
Проекты с постоянным орошением должны быть проверены, а нормы дозирования орошения должны быть скорректированы для оптимизации производительности растений и эффективности использования воды. Ежеквартально
Среда для выращивания должна быть проверена на предмет эрозии ветром или водой. Если каналы эрозии очевидны, это свидетельствует о проблеме с дренажной системой или средой зеленой кровли. Поверхностное запруживание или сток не должны происходить, за исключением случаев очень сильных дождей. После устранения проблемы освежите пораженные участки дополнительной питательной средой и обеспечьте временную стабилизацию почвы. Ежеквартально
Ручная обрезка детритной травянистой растительности предыдущего вегетационного периода на высоте от четырех до шести дюймов над землей. Ежегодно
Осмотрите входную дренажную трубу и систему локализации. Ежегодно
Проверьте среду для выращивания на содержание растворимого азота. Удобряйте по мере необходимости. Ежегодно
В период создания завода обслуживающий персонал должен совершать три-четыре визита в год для проведения основной прополки, внесения удобрений и заполнения насаждений. После этого требуется только два визита в год для осмотра и легкой прополки (орошаемые комплексы потребуют более интенсивного обслуживания).
Следует избегать использования гербицидов, чтобы предотвратить проникновение корней гидроизоляции.
Внесение удобрений должно производиться в соответствии с анализом почвы для поддержания уровней растворимого азота (нитратов и ионов аммония) в пределах от одной до четырех частей на миллион. Лучшим источником питательных веществ для удобрения является зрелый компост.
При обращении с веществами, которые могут загрязнять ливневые стоки, должны быть приняты меры по предотвращению разливов из механических систем, расположенных на крышах.
Разработчик может обратиться к разделу 4. 12 «Контроллеры на выходе» для получения информации о руководстве по техническому обслуживанию устройств управления на выходе.
О зеленых крышах — зеленые крыши для здоровых городов
Система зеленых крыш — это расширение существующей крыши, которое включает, как минимум, высококачественную гидроизоляцию, систему защиты от корней, дренажную систему, фильтровальную ткань, легкую среду для выращивания, и растения.
Системы зеленых крыш могут быть модульными, с дренажными слоями, фильтровальной тканью, средой для выращивания и растениями, уже подготовленными в подвижных, часто взаимосвязанных сетках, или свободно уложенными/настроенными, при этом каждый компонент системы может быть установлен отдельно. Зеленые крыши можно определить как «содержащееся» зеленое пространство поверх искусственной конструкции. Это зеленое пространство может быть ниже, на уровне или выше уровня земли, но во всех случаях оно существует отдельно от земли. Зеленые крыши могут обеспечить широкий спектр общественных и частных преимуществ и были успешно установлены в странах по всему миру.
В Северной Америке преимущества технологий зеленых крыш плохо изучены, и рынок продолжает развиваться, несмотря на усилия лидеров отрасли. Однако в Европе эти технологии очень хорошо зарекомендовали себя. Это стало прямым результатом государственного законодательства и финансовой поддержки. Такая поддержка признает многие материальные и нематериальные общественные преимущества зеленых крыш. Эта поддержка привела к созданию динамичного многомиллионного рынка товаров и услуг для зеленых крыш в Германии, Франции, Австрии и Швейцарии, среди прочих.
Технологии зеленых крыш не только обеспечивают владельцам зданий подтвержденный возврат инвестиций, но также открывают возможности для значительных социальных, экономических и экологических преимуществ, особенно в городах.
Зеленые крыши предлагают много общественных, частных и дизайнерских преимуществ.
Обратите внимание: несмотря на сходство зеленых крыш, каждая установка уникальна. Следовательно, все предоставленные технические характеристики будут различаться в зависимости от региона, климата, здания, дизайна и типа зеленой стены. Члены GRHC являются превосходным источником знаний о зеленых крышах, а справочное руководство доступно в магазине зеленой инфраструктуры GRHC.
Общественные блага
Эстетические улучшения
Отведение отходов
Управление ливневыми стоками
При зеленых крышах вода накапливается в субстрате, а затем поглощается растениями, откуда она возвращается в атмосферу посредством транспирации и испарения
Летом зеленые крыши могут удерживать 70-90% выпадающих на них осадков
Зимой зеленые крыши могут удерживать 25-40% выпадающих на них осадков
Зеленые крыши не только задерживают дождевую воду, но и снижают температуру воды, а также действуют как естественные фильтры для любой стекающей воды. время, когда происходит сток, что приводит к снижению нагрузки на канализационные системы в периоды пикового стока
Ослабление эффекта городского острова тепла
Через ежедневный цикл росы и испарения растения на вертикальных и горизонтальных поверхностях способны охлаждать города в жаркие летние месяцы и уменьшить эффект городского острова тепла (UHI). В противном случае свет, поглощаемый растительностью, преобразовывался бы в тепловую энергию.
UHI также смягчается за счет покрытия некоторых из самых горячих поверхностей в городской среде — черных крыш.
Зеленые крыши также могут помочь уменьшить распространение пыли и твердых частиц по всему городу, а также образование смога. Это может сыграть роль в сокращении выбросов парниковых газов и адаптации городских районов к будущему климату с более теплым летом.
Улучшение качества воздуха
Растения на зеленых крышах могут улавливать переносимые по воздуху загрязнители, атмосферные осадки, а также фильтровать вредные газы.
Сдерживающие температуру эффекты зеленых крыш могут снизить нагрузку на электростанции и потенциально уменьшить количество CO2 и других загрязняющих побочных продуктов, выбрасываемых в воздух.
Новые благоустроенные пространства
Зеленые крыши помогают реализовать принципы разумного роста и положительно влияют на городскую среду, увеличивая благоустроенность и зеленые насаждения, а также снижая сопротивление населения проектам заполнения. Зеленые крыши могут выполнять любое количество функций и применений, в том числе:
Общественные сады (например, местное производство продуктов питания или кооперативы)
Коммерческие площади (например, выставочные площади и террасы ресторанов)
Помещения для отдыха (например, боулинг на лужайке и детские игровые площадки)
0
0 Создание
Рост рынков зеленых крыш дает новые возможности трудоустройства, связанные с производством, выращиванием растений, проектированием, установкой и обслуживанием.
American Rivers предполагает, что инвестиции в размере 10 миллиардов долларов США могут создать 1
рабочих мест за счет строительства 48,5 миллиардов квадратных футов зеленых крыш, или всего один процент площади крыш в Соединенных Штатах в каждом сообществе с населением более 50 000 человек.
Существует значительный потенциал для нового роста в густонаселенных городских районах, которые ранее были непригодны для использования.
Частные льготы
Энергоэффективность
Повышенная теплоизоляция, обеспечиваемая зелеными крышами, может уменьшить количество энергии, необходимой для снижения температуры в здании, поскольку крыши являются местом наибольшей потери тепла зимой и самые жаркие температуры летом.
Например, исследование, опубликованное Национальным исследовательским советом Канады, показало, что обширная зеленая крыша снижает ежедневное потребление энергии для кондиционирования воздуха летом более чем на 75% (Liu 2003).
Повышенная износостойкость кровельной мембраны
Огнезащита
Снижение электромагнитного излучения
Снижение шума
Зеленые крыши отлично поглощают шумы, особенно низкочастотные. Обширная зеленая крыша может уменьшить звук снаружи на 40 децибел, в то время как интенсивная зеленая крыша может уменьшить звук на 46-50 децибел (Peck et al. 19).99).
Маркетинг
Зеленые крыши могут повысить конкурентоспособность здания. Они являются легко узнаваемым символом движения за экологичное строительство и могут выступать в качестве стимула для тех, кто интересуется многочисленными преимуществами, предлагаемыми зелеными крышами.
Зеленые крыши, как часть движения за экологичное строительство, были определены как способствующие (Wilson 2005)0141
Increased property value due to increased efficiency
Easier employee recruiting
Lower employee and tenant turnover

Design Specific Benefits
Increased Biodiversity
Green roofs can sustain a variety растений и беспозвоночных, а также обеспечивают среду обитания для различных видов птиц. Выступая в качестве трамплина для перелетных птиц, они могут связать виды, которые в противном случае были бы разобщены.
Увеличение биоразнообразия может положительно повлиять на три области:
Улучшение здоровья и благополучия
Уменьшение загрязнения и повышение качества воды, которые обеспечивают зеленые крыши, могут снизить спрос на здравоохранение.
Зеленые крыши могут служить общественным центром, повышая социальную сплоченность, чувство общности и общественную безопасность.
Городское сельское хозяйство
Использование зеленых крыш в качестве площадки для проекта городского сельского хозяйства может уменьшить воздействие сообщества за счет создания местной продовольственной системы.
Эти проекты могут служить источником расширения прав и возможностей сообщества, повышения чувства уверенности в себе и улучшения уровня питания.
Образовательные возможности
Часто задаваемые вопросы о зеленой крыше
Что мне нужно знать о моем здании, прежде чем начать установку зеленой крыши?
Вам необходимо знать уклон, несущую способность конструкции и существующие материалы крыши, а также характер любых дренажных систем, гидроизоляции, а также электро- и водоснабжения на месте. Вы также должны учитывать, кто будет иметь к ней доступ, кто будет выполнять техническое обслуживание, и какое воздействие солнца и ветра получает крыша.
Для более глубокого понимания зеленых крыш и проектирования зеленых крыш посетите один из наших курсов профессиональной подготовки по зеленой крыше или приобретите один из наших учебников в магазине зеленой инфраструктуры.

Какие виды ландшафтного дизайна следует использовать и какие растения можно выращивать на крыше?
Выбор растений зависит от множества факторов, включая климат, состав и глубину среды для выращивания, грузоподъемность, высоту и уклон крыши, требования к уходу, а также наличие или отсутствие системы орошения. Специалист по зеленой крыше (GRP) сможет посоветовать вам подходящие растения и дизайн насаждений. Свяжитесь с GRP через наш каталог GRP.

Сколько стоит зеленая крыша?
Стоимость зеленой крыши значительно варьируется в зависимости от типа и факторов, таких как глубина питательной среды, выбранные растения, размер установки, использование орошения, и должны ли они быть доступны на недоступных — интенсивных, полуинтенсивных , или обширный. Интенсивные зеленые крыши обычно требуют больших инвестиций, но обеспечивают доступность. Установленная обширная зеленая крыша с водоотталкивающими/водонепроницаемыми мембранами может быть установлена по цене от 10 до 24 долларов США за квадратный фут. Хотя зеленые крыши обычно требуют больших первоначальных инвестиций, важно помнить, что они могут продлить срок службы кровельной мембраны и снизить затраты на отопление и охлаждение вашего здания. Поговорите с квалифицированным специалистом по зеленой крыше о диапазоне затрат и выгод для различных систем и конструкций зеленых крыш.

Как я могу приобрести систему зеленой крыши для своего дома или здания?
Вам следует проконсультироваться со специалистом по зеленым крышам (GRP) или напрямую связаться с производителем зеленых крыш и поговорить с торговым представителем. Контактную информацию для членов GRHC и GRP можно найти в отраслевом каталоге Green Pages.

Кто может проектировать и устанавливать зеленые крыши и стены?
Специалист по зеленой крыше (GRP) должен быть выбран профессионалом для любого проекта зеленой крыши, и многие из наших GRP также оснащены оборудованием для проектирования и установки зеленых стен. В некоторых юрисдикциях указывается, что GRP должен быть частью любой команды разработчиков зеленых крыш.
Поскольку системы зеленых крыш включают в себя материалы, которых нет на обычных крышах, мы рекомендуем вам выбрать квалифицированного кровельного подрядчика с опытом установки зеленых крыш для установки нежилых компонентов (например, пароизоляции, гидроизоляционной мембраны). Подрядчиков можно найти в отраслевом каталоге Green Pages.
Вы также можете связаться с консультантом по кровле, который оценит ваши потребности в дизайне кровли, обеспечит контроль качества и порекомендует подходящую систему озеленения крыши.

Сколько баллов LEED я могу получить?
Зеленые крыши могут способствовать значительному повышению рейтинга здания по системе LEED, обеспечивая до 15 баллов по системе, в зависимости от конструкции и уровня интеграции с другими системами здания. В некоторых случаях, хотя зеленые крыши не могут напрямую способствовать получению баллов по системе, они способствуют получению кредитов LEED при использовании с другими устойчивыми элементами здания. Например, зеленые крыши могут зарабатывать прямые кредиты при следующих условиях:
РЕКОЗВОДИТЕЛЬНЫЕ МЕСТА.
Инновации в дизайне

Где я могу узнать больше об зеленых крышах?
Образовательная программа GRHC является источником самой полной информации о зеленых крышах и стенах в Северной Америке.
Для получения общей информации об зеленых крышах и стенах посетите остальную часть нашего веб-сайта и журнал Living Architecture Monitor. Дополнительную информацию также можно найти на веб-сайтах некоторых наших членов.

Какие исследования проводятся в отношении зеленых крыш?
Необходимо провести значительный объем исследований общественных и частных преимуществ инфраструктуры зеленых крыш в различных климатических зонах, различных застроенных средах и в разных масштабах, чтобы создать новую отрасль путем разработки поддерживающей государственной политики.
Одной из целей GRHC является поощрение таких исследований через комитеты.

Какая политическая и финансовая поддержка доступна для зеленых крыш?
Green Roofs for Healthy Cities сотрудничает с местными партнерами в ряде городов, чтобы разработать экономически эффективную прямую и косвенную финансовую поддержку для строительства зеленых крыш и стен, которая отвечает местным/региональным потребностям. См. наши ресурсы по политике для получения дополнительной информации о различных политиках зеленых крыш.
Одним из способов, которым мы пытаемся стимулировать развитие местных рынков зеленых крыш и стен, является проведение симпозиумов по зеленой крыше в различных городах. Для получения дополнительной информации об этой инициативе, пожалуйста, обращайтесь по адресу: [email protected]
Архитектурные детали: Кровельные системы — Фальцевая кровля
Описание: Фальцевая кровля состоит из предварительно отформованных или сформированных на месте плит, обычно шириной от 14 до 18 дюймов в готовом виде. Рекомендуемые размеры должны быть указаны из таблицы ниже. Эти поддоны проходят параллельно скату крыши и соединяются с соседними поддонами стоячими швами с двойным замком. Неподвижные медные скобы, расположенные на расстоянии 12 дюймов друг от друга и зафиксированные в этих швах, прикрепляют кровлю к настилу. Этот метод ограничивает проскальзывание между панелями и рекомендуется для использования с панелями длиной до 10 футов.
При использовании формованных поддонов их верхние и нижние концы соединяются поперечными швами. Эти швы должны располагаться в шахматном порядке для соседних поддонов, чтобы избежать чрезмерной толщины меди в стоячем шве.
Формование в полевых условиях включает использование меди в плоских листах или рулонах, которые формируются в кастрюли с помощью силовых панформеров. Могут быть изготовлены длинные стропила, что устраняет необходимость в поперечных швах, однако детали карниза и конька должны учитывать характеристики расширения и сжатия меди. Дополнительную информацию см. в разделе Кровельные системы — удлиненный поддон.
Особые условия: Данные приведены для скатов крыш не менее 4 дюймов на фут. Для скатов крыш менее 4 дюймов на фут, а также в зонах, где бывают лед, снег или сильный дождь, см. раздел Кровельные системы — специальные кровельные конструкции. и раздел Рекомендации по установке.
Для кровли со стоячим фальцем с использованием лотков длиной более 10 футов см. раздел «Кровельные системы — длинный лоток» для обсуждения.
Требования к настилу: Настил или планки для гвоздей.
8.2А. Скос фронтона
На этой детали показан типичный скос фронтона и коньковый шов. Смежные отрезки передних планок должны иметь нахлест не менее 3 дюймов в направлении потока. Противоположные стоячие швы располагаются в шахматном порядке, чтобы избежать чрезмерной толщины меди на гребне.
Загрузить файл САПР
8.2Б.
Типовой стоячий шов
Типичный стоячий шов с планками. На этой детали также показаны альтернативные передний фронтон и коньковый шов. Фрагмент фронтона, показанный на детали А, обычно предпочтительнее, поскольку он сводит к минимуму вымывание водой конца фронтона. Все гребни должны быть зачищены на расстоянии 12 дюймов от центра тяжести.
Загрузить файл САПР
Загрузить файл САПР
8.2С. Поперечные швы
Показаны два типа поперечных швов. Детали первого приведенного выше примера рекомендуются только для крыш с крутым уклоном, 6 и более дюймов на фут. Деталь на втором может быть использована для уклонов крыши всего 3 дюйма на фут. Для уклонов крыш менее 3 дюймов на фут и областей, где бывают лед, снег или сильный дождь, см. раздел «Кровельные системы — Особые соображения по проектированию и установке кровли».
Загрузить файл САПР
Загрузить файл САПР
На поперечных швах можно использовать планки для облегчения установки листов длиной 10 футов или менее.
8.2Д. Детали карниза
Показаны два типа карниза: один с желобом и один с медной кромкой.
Загрузить CAD-файл
Загрузить CAD-файл
Карнизные концы стоячего фальца формируются и складываются вертикально. Под кровлей устанавливается непрерывный цельный фартук, который прибивается гвоздями на высоте 3 дюйма в шахматном порядке.
Фартук внутренней облицовки желоба в Деталь 2 должен иметь ширину не более 8 дюймов вдоль крыши.
Таблица 8.2А. Типовое расстояние между швами для замков 1/2 дюйма
Ширина листов Расстояние между швами (дюймы) Рекомендуемый вес меди

(Унции)
Шов Вт.
7/8″ Шов Ht.
1″ Шов Ht.
1-1/4″
18 15 14-3/4 14-1/4 16
20 17 16-3/4 16-1/4 16
22 19 18-3/4 18-1/4 16
24 21 20-3/4 20-1/4 20
26 23 22-3/4 22-1/4 20
28 25 24-3/4 24-1/4 20
8.
2Е. Фальцевый стык на вальме
На этой детали показан способ отделки фальца вальмовой медной кровли вдоль наклонных коньков. Этот метод позволяет скрыть стоячие швы заглушкой, которая обеспечивает как чистый внешний вид, так и герметичность.
Загрузить файл САПР
8.2F. Альтернативные заглушки хребта
Показаны два альтернативных метода детализации гребня. Оба могут использоваться на фронтонном коньке и/или наклонном коньке бедра. Стоячие швы укладываются на расстоянии не менее 6 дюймов от конька.
Загрузить файл CAD
Загрузить файл CAD
В Альтернативе 1 сплошная медная заглушка используется для закрепления стоячих швов вдоль конька. заглушка свободно зафиксирована в верхних краях кровельных панелей, позволяя расширяться и сужаться См. Деталь D для аналогичной заделки на карнизе
В варианте , вариант 2 , конек образован деревянной рейкой с медным покрытием. Стоячие швы складываются и фиксируются в накладке латы вдоль вертикальной поверхности латы. См. Деталь C для аналогичной заделки на карнизе.
8.2G. Деталь ендовы
На этой детали показан метод детализации состояния ендовы на фальцевой кровле. Медная кровля укладывается внахлест на ендову минимум на 6 дюймов, складывается и фиксируется в непрерывную медную фиксирующую полосу. Непрерывная фиксирующая полоса припаивается к ендове.
Загрузить файл САПР
Альтернативный метод заключается в использовании двойной фальцовки ендовы вместо фиксирующей планки. Оба метода показаны в деталях.
8.2Н. Общий вид фальцевой кровли
Общий вид фальцевой кровли показывает основную концепцию.
Загрузить файл САПР
Для получения дополнительной информации:
Накладки и накладки, в соответствующих разделах для деталей накладок.
Основные детали, для информации о швах, фиксированных и компенсационных планках, прижимных планках, краевых планках и поперечных швах.
Кровельные системы — Длинный поддон, для требований при использовании поддонов длиной более 10 футов.
ДЕТАЛИ КРЫШИ МЕМБРАНА Технический паспорт | Ресурс
Самоклеящаяся гибкая планка
PDF Делиться Добавить
Описание продукта
МЕМБРАНА ДЛЯ ДЕТАЛЕЙ КРЫШИ — это первоклассная мембрана, созданная на основе технологии кровельного покрытия GRACE ICE & WATER SHIELD®. Новая мембрана имеет функцию разъединения RIPCORD® по требованию, расположенную в центре и рядом с краем (шириной 18 дюймов) для легкой установки в переходных зонах, а также для будущих врезок. Мембрана также имеет квадратные вырезы по краям и маркировку размеров на лицевой стороне, что еще больше упрощает компоновку и установку. Мембрана состоит из двух гидроизоляционных материалов: агрессивного прорезиненного битумного клея, покрытого слоем полиэтилена высокой плотности с перекрестным ламинированием. Прорезиненная асфальтовая поверхность покрыта разделительной бумагой, которая защищает ее клейкость. Во время нанесения разделительная бумага легко удаляется, что позволяет прорезиненному битуму прочно сцепляться с настилом крыши и стенами.
Мембрана доступна шириной 9 дюймов и 18 дюймов. Дополнительную информацию см. в таблице данных о продукте.
Премиум-защита на участках крыши
Детали крыши, такие как ендовы, кромки скатов, дымоходы, коньки, световые люки и стены слуховых окон, могут значительно подчеркнуть красоту любого дома. К сожалению, они также являются одними из наиболее подверженных протечкам участков крыши.
Результат может варьироваться от пятен на стенах и потолках до серьезного повреждения водой, ремонт которого стоит тысячи долларов. Если проблема с утечкой не будет устранена, повреждение будет продолжаться.
Гранулированные подложки могут не соответствовать многим обычным деталям крыши, что может привести к протечкам.
МЕМБРАНА ДЛЯ ДЕТАЛИ КРЫШИ — это гибкий продукт, который плотно прилегает к этим переходным зонам, снижая риск проникновения воды. ROOF DETAIL MEMBRANE – это единственный доступный на сегодняшний день продукт, разработанный специально для гидроизоляции критических участков крыши.
Преимущества продукта
Простота в обращении и применении
Уплотнения вокруг гвоздей
Мембрана не трескается, не высыхает и не гниет
Защищает под всеми стандартными покрытиями для скатных крыш
Противоскользящая поверхность
Подтвержденный послужной список
Сменная крыша
Замедляет коррозию
Техническая поддержка
Особенности и преимущества
Простота в обращении и применении —Самоклеящаяся мембрана прочно приклеивается к основанию без нагревания или специальных клеев. Вода не может просочиться под мембрану. Водонепроницаемые швы легко формируются. Раздельное высвобождение RIPCORD® по требованию — это уникальная запатентованная функция, которая упрощает нанесение ROOF DETAIL MEMBRANE, предоставляя накладчику раздельное высвобождение по требованию. Раздельное высвобождение упрощает позиционирование в деталях за счет минимизации количества клея, выступающего во время установки. Оба 9дюймовые и 18-дюймовые рулоны содержат разъединяемый разделитель RIPCORD®, который по требованию размещается в центре и по краям, чтобы упростить нанесение мембраны на угловых переходах, позволяя накладчику выбирать количество клея, которое будет экспонироваться во время установки.
Уплотнители вокруг гвоздей — Слой прорезиненного асфальта в МЕМБРАНЕ ДЕТАЛИ КРЫШИ уплотняет вокруг кровельных гвоздей, препятствуя утечке, вызванной скоплением воды за ледяными дамбами или дождем с ветром.
Мембрана не трескается, не высыхает и не гниет —МЕМБРАНА ДЕТАЛИ КРЫШИ устойчива к атакам грибков и бактерий; сохраняет свою целостность для длительной защиты.
Защищает под всеми стандартными покрытиями для наклонных крыш — МЕМБРАНА ДЛЯ ДЕТАЛИ КРЫШИ защищает под шифером, черепицей, кедровой крошкой или металлом, а также под обычной битумной черепицей.
Противоскользящая поверхность —ROOF DETAIL MEMBRANE имеет нескользящую тисненую поверхность, обеспечивающую максимальное сцепление и безопасность для пользователей.
Проверенный послужной список —ROOF DETAIL MEMBRANE основан на подложке GRACE ICE & WATER SHIELD®, известной торговой марке кровельных подкладок, более 30 лет защищающей кровли от наледи и дождя, вызванного ветром.
Reroofable — В отличие от некоторых мембран с гранулированной поверхностью, ROOF DETAIL MEMBRANE не будет прилипать к нижней стороне открытого кровельного покрытия. МЕМБРАНА ДЛЯ ДЕТАЛЕЙ КРЫШИ может наноситься поверх старого подстилающего слоя (за исключением гранулированного подстилающего слоя GCP) при модернизации, что упрощает и удешевляет замену кровли, поскольку нет необходимости удалять существующий подстилающий слой, более прочный и экологически безопасный, поскольку основание остается неповрежденным. , избегая необходимости приобретать дополнительную деревянную подложку.
Замедляет коррозию — МЕМБРАНА ДЕТАЛИ КРЫШИ изолирует металлические компоненты крыши от новых коррозионно-активных консервантов для древесины.
Техническая поддержка —МЕМБРАНА ДЕТАЛИ КРЫШИ поддерживается группой специалистов технической поддержки, которые помогают обеспечить бесперебойную работу каждого приложения.
Руководство по применению
МЕМБРАНА ДЛЯ ДЕТАЛИ КРЫШИ используется в качестве гидроизоляции, чтобы обеспечить защиту от проникновения воды в проблемных местах крыши, таких как желоба, кромки капель, кромки скатов, дымоходы, коньки, световые люки, слуховые окна и крыши. -стеновые переходы. Для конкретных требований следует проконсультироваться с местными строительными нормами.
Процедура установки
Подготовка поверхности
Установите МЕМБРАНУ ДЕТАЛИ КРЫШИ непосредственно на чистую, сухую, сплошную структурную основу. Некоторыми подходящими подложками являются фанера, древесная композиция, металл, бетон или гипсовая обшивка. Для всех других субстратов свяжитесь с вашим представителем GCP. Удалите пыль, грязь, незакрепленные гвозди и старые кровельные материалы. Выступы из области основания должны быть удалены. Подложки не должны иметь поврежденных или неподдерживаемых участков или пустот. Отремонтируйте основание перед установкой мембраны.
Грунтовка
Загрунтовать бетон, кирпичную кладку, поверхности DensGlass Gold® и DensDeck® грунтовкой PERM-A-BARRIER® WB PRIMER. Загрунтуйте древесную композицию и гипсовую обшивку PERM-A-BARRIER® WB PRIMER, если адгезия будет минимальной (см. Техническое письмо 12, Использование на кровельной обшивке из ориентированно-стружечных плит (OSB)). Нанесите PERM-A-BARRIER® WB PRIMER из расчета 250–350 футов ²/гал (6–8 м ²/л). Для других подходящих поверхностей грунтование не требуется при условии, что они чистые и сухие.
МЕМБРАНА ДЕТАЛИ КРЫШИ Установка с помощью RIPCORD® Split Release Feature
Наносите МЕМБРАНУ ДЕТАЛИ КРЫШИ только в хорошую погоду, когда температура воздуха, основания и мембраны составляет 40°F (5°C) или выше. Нанесите кровельное и настенное покрытие при температуре мембраны 40°F (5°C). Используйте МЕМБРАНУ ДЕТАЛИ КРЫШИ на всех критических участках или выше.
Отрезать мембрану по длине.
Найдите и потяните леску RIPCORD®, разделяющую вкладыш. Установите мембрану на место.
Удалите половину защитной пленки, обнажая часть мембраны.
Прижмите открытую часть мембраны к месту сильным давлением руки, разглаживая наружу по направлению к краю.
Удалите оставшуюся часть защитной пленки и прижмите оставшуюся мембрану на место, используя ту же процедуру. Оставшуюся часть защитной пленки можно оставить на месте для будущих врезок. Подробные чертежи см. в Руководстве подрядчика по кровельным основаниям GRACE ICE & WATER SHIELD®.
В соответствии с надлежащей практикой кровельных работ, устанавливайте мембрану таким образом, чтобы со всех перекрытий отводилась вода. Всегда работайте от нижней точки крыши к верхней.
Меры предосторожности и ограничения
Скользкий, когда он влажный или покрыт инеем.
В соответствии с надлежащей практикой кровельных работ всегда надевайте средства защиты от падения при работе на настиле крыши.
Спусковые вкладыши скользкие. Удалите с рабочего места сразу после нанесения мембраны.
Не оставлять на солнце. Покрытие в течение 30 дней.
Не загибайте край крыши, если край не защищен водостоком, желобом или другим гидроизоляционным материалом.
Не устанавливайте на скошенные края деревянной доски.
При укладке внахлест на гранулированный материал оставьте нахлест на 6 дюймов и нанесите валик кровельной мастики вдоль края МЕМБРАНЫ ДЕТАЛИ КРЫШИ.
Заделайте отверстия, «рыбьи пасти», разрывы и повреждения с помощью круглой заплаты мембраны, выходящей за пределы поврежденного участка на 6 дюймов (150 мм) во всех направлениях. Уплотнения вокруг гвоздей или крепежных деталей. Полностью прилегает к палубе, препятствуя протечкам из-за дождя с ветром или подпора воды из-за ледяных дамб. Кровельная черепица МЕМБРАНА ДЕТАЛИ КРЫШИ Прорезиненные битумные уплотнения вокруг гвоздя Полная адгезия к деревянному настилу Если при снятии крепежа остаются отверстия в мембране, их необходимо залатать. Мембрана не может самостоятельно герметизировать открытые отверстия крепежных деталей.
Не устанавливайте крепежные детали через мембрану на неподдерживаемые участки мембраны несущего настила, например, на стыки между соседними конструкционными панелями.
Из-за легкого асфальтового запаха не наносите мембрану на внутренние жилые помещения. Для получения более полной информации обратитесь к документации по продукту.
Несовместим с EPDM или TPO; используйте кровельную подложку GRACE ULTRA™ для врезки (см. Техническое письмо 5, Химическая совместимость).
Не совместим с полисульфидами, незатвердевшим неопреном, деревянными основами с высокой концентрацией смолы (смолы) или гибким ПВХ. МЕМБРАНА ДЛЯ ДЕТАЛЕЙ КРЫШИ обычно совместима с фланцами окон и световых люков; для получения дополнительной информации см. Техническое письмо 5.
Не использовать в пустыне на юго-западе США
Не используйте под медными, COR-TEN® или оцинкованными крышами на больших высотах.
Минимум 36 дюймов рекомендуется на карнизах, где могут образовываться наледи. GCP рекомендует кровельную подложку GRACE ICE & WATER SHIELD® для этого применения. МЕМБРАНУ ДЕТАЛИ КРЫШИ можно использовать вместе с самоклеящейся подкладкой для увеличения защиты карниза от наледи.
Данные о продукте Ширина 18 дюймов Ширина 9 дюймов
Длина рулона 50 футов (15,2 м) 50 футов (15,2 м)
Ширина рулона 18 дюймов (457 мм) 9 дюймов (229 мм)
Размер рулона 75 футов ² (7,0 м ² ) 37,5 футов ² (3,5 м ² )
Рипкорд Один в центре (9 дюймов от края)
Два у края (4,5 дюйма от края) Один в центре (4,5 дюйма от края)
Упаковка Гофрированный картон Шесть рулонов с индивидуальной маркировкой в гофрированном картоне
Вес рулона 19 фунтов (8,6 кг) 9,5 фунтов (4,3 кг)
Рулонов в коробке Один (1) Шесть (6)
Коробки на поддоне 50 30
Соответствие нормам
МЕМБРАНА ДЕТАЛИ КРЫШИ соответствует следующим стандартам:
Underwriters Laboratories Inc. Класс огнестойкости A для черепицы из стекловолокна и класс C для черепицы из органического войлока (согласно ASTM E108/UL 790)
Международная конференция строительных чиновников (ICBO-ES), отчет № 3997
Международный конгресс по строительным нормам и нормам Южного полушария (SBCCI PST & ESI), отчет № 94133С
Строительные чиновники и администраторы норм (BOCA-ES) Оценочный отчет № 94-33
Округ Майами-Дейд NOA 09-0107.08.
Город Лос-Анджелес RR 25330
Эксплуатационные свойства
СОБСТВЕННОСТЬ ЗНАЧЕНИЕ МЕТОД ИСПЫТАНИЙ
Цвет Серо-черный
Толщина, мембрана 40 мил (1,02 мм) ASTM D3767, метод A
Прочность на разрыв, мембрана 250 фунтов на кв. дюйм (1720 кН/м ² ) ASTM D412 (модифицированный штамп C)
Удлинитель мембранный 250% ASTM D412 (модифицированный штамп C)
Гибкость при низких температурах Не подвергается воздействию при -20°F (-29°C) АСТМ Д1970
Приклеивание к фанере 3,0 фунта/дюйм. ширина (525 Н/м) АСТМ D903
Проницаемость (макс.) 0,05 Perms (2,9 нг/м ² с Па) АСТМ Е96
Установленный вес материала (макс.) 0,3 фунт/фут ² (1,3 кг/м2) АСТМ D461
Мы надеемся, что информация здесь будет полезной. Он основан на данных и знаниях, которые считаются достоверными и точными, и предлагается пользователю для рассмотрения, изучения и проверки, но мы не гарантируем, что результаты будут получены. Пожалуйста, ознакомьтесь со всеми заявлениями, рекомендациями и предложениями вместе с нашими условиями продажи, которые распространяются на все поставляемые нами товары. Никакие заявления, рекомендации или предложения не предназначены для использования в нарушение каких-либо патентов, авторских прав или других прав третьих лиц.
GRACE ICE & WATER, GRACE ULTRA, GCP granular underlayment, PERM-A-BARRIER, PREPRUFE и RIPCORD являются товарными знаками, которые могут быть зарегистрированы в США и/или других странах компании GCP Applied Technologies Inc. COR-TEN является зарегистрированной в США и/или других странах торговой маркой United States Steel Corporation. DensGlass Gold и DensDeck являются зарегистрированными товарными знаками корпорации Georgia-Pacific. Этот список товарных знаков был составлен с использованием доступной опубликованной информации на дату публикации и может неточно отражать текущее право собственности или статус товарных знаков.
© Copyright 2018 GCP Applied Technologies Inc. Все права защищены.

GCP Applied Technologies Inc., 2325 Lakeview Parkway, Suite 450, Alpharetta, GA 30009, USA
GCP Canada, Inc., 294 Clements Road, West, Ajax, Ontario, Canada L1S 3C6
Этот документ актуален только на дату последнего обновления, указанную ниже, и действителен только для использования в США. Важно, чтобы вы всегда обращались к доступной в настоящее время информации по указанному ниже URL-адресу, чтобы предоставить самую последнюю информацию о продукте на момент использования. Дополнительная литература, такая как руководства для подрядчиков, технические бюллетени, подробные чертежи и рекомендации по детализации, а также другие соответствующие документы также доступны на сайте www. gcpat.com. На информацию, найденную на других веб-сайтах, нельзя полагаться, так как они могут быть устаревшими или применимыми к условиям в вашем регионе, и мы не несем никакой ответственности за их содержание. Если есть какие-либо конфликты или вам нужна дополнительная информация, обратитесь в службу поддержки клиентов GCP.
Последнее обновление: 16 августа 2022 г.
https://gcpat.com/en/solutions/products/grace-ice-water-shield-roofing-underlayment/roof-detail-membrane
Административный кодекс штата Огайо | Государственные правила | Закон США
Перейти к основному содержанию
Корнелл Лоу ШколаПоиск Корнелл
11 — Распределительная доска
101 — Объединенный законодательный комитет по этике
102 — Комиссия по этике штата Огайо
103 — Комиссия Законодательной службы штата Огайо
107 — Консультативная комиссия резиденции губернатора
109 — Генеральный прокурор
109:1 — Благотворительные фонды
109:2 — Комиссия по подготовке блюстителей порядка
109:4 — Защита прав потребителей
109:5 — Бюро криминальной идентификации и расследований
109:6 — Исследование экологического фона
109:7 — Компенсация и помощь жертвам преступлений
109:8 — Табачный отдел
109:9 — Розыгрыши
111 — Государственный секретарь
111:1 — корпоративная документация
111:2 — Финансы кампании
111:3 — Выборы
111:5 — Стандарты контрольного журнала проверки подлинности избирателей
111:6 — Нотариальная комиссия
113 — Государственный казначей
117 — Государственный аудитор
120 — Комиссия общественного защитника штата Огайо
121 — Исполнительные органы
122 — Агентство услуг по развитию
122:1 — Программа пострадавших городов
122:4 — Отдел экономического развития
122:5 — Управление общественных служб
122:6 — Жилищный трастовый фонд
122:7 — Управление по налоговым кредитам
122:8 — Программа помощи в переоборудовании Министерства обороны
122:9 — Правила зоны реинвестирования сообщества
122:10 — Программа ссуды и субсидий на утилизацию шин
122:11 — Отдел развития бизнеса
122:12 — Управление энергоэффективности
122:13 — Программа налоговых льгот для профессионального обучения
122:14 — Фонд технологических действий
122:15 — Отдел развития бизнеса меньшинств
122:16 — Программа удержания налоговых льгот
122:17 — Развитие персонала
122:18 — Программа Shovel Ready Site
122:19 — Программа налоговых льгот по сохранению исторического наследия
122:20 — Программа Job Ready Site
122:21 — Программа налоговых льгот для кинематографистов
122:22 — Налоговый вычет на новые рынки
122:23 — Сертификация квалифицированных энергетических проектов
122:24 — Программа InvestOhio
122:25 — Программа повышения эффективности местного самоуправления
122:26 — СайтОгайо
122:27 — Проблемные озера
122:28 — Нет
122:29 — Нет
122:30 — Нет
123 — Департамент административных услуг — администрация и директор
123:1 — Отдел кадров
123:2 — Отдел EEO по строительству
123:3 — Управление информационных технологий
123:5 — Отдел закупок
123:6 — Управление автопарком
123:7 — Управление коллективных переговоров
124 — Контрольная комиссия государственных кадров
125 — Департамент административных услуг
126 — Управление бюджета и управления
126:1 — Плата управления
126:3 — Финансовая служба высшего образования
127 — Консультативный совет по финансированию развития меньшинств
128 — Контрольно-консультативный совет на Капитолийской площади
129 — Совет уполномоченных Фонда погашения
129:1 — Бонусная комиссия для ветеранов Вьетнама
135 — Государственная комиссия по депозитам
145 — Пенсионная система государственных служащих
148 — Отсроченная компенсация государственным служащим штата Огайо
149 — Историческое общество Огайо
149:1 — Государственная комиссия по учету
150 — Программа венчурного капитала штата Огайо
151 — Комиссия по общественным объектам штата Огайо
152 — Управление строительства штата Огайо
153:1 — Комиссия по строительству объектов штата Огайо (строительство общественных объектов)
153:2 — Департамент транспорта (Отдел планирования и проектирования)
154 — Комиссия по общественным объектам штата Огайо
164 — Комиссия по общественным работам штата Огайо
173 — Департамент старения
175 — Агентство жилищного финансирования штата Огайо
182 — Сельскохозяйственное и общественное развитие Южного Огайо
184 — Третья пограничная комиссия
311 — Комиссия шерифа округа по стандартной маркировке автомобилей и униформе
742 — Пенсионный фонд полиции и пожарной охраны штата Огайо
901 — Департамент сельского хозяйства — администрация и директор
901:1 — Животноводство
901:2 — Инспекция мяса
901:3 — Безопасность пищевых продуктов
901:4 — Рынки
901:5 — Растениеводство
901:6 — Веса и меры
901:7 — Зерновые склады
901:8 — Правоприменение и соблюдение
901:9 — Ярмарки и аттракционы
901:10 — Экологическое разрешение на животноводство
901:11 — Молочные продукты
901:12 — Совет по стандартам ухода за домашним скотом штата Огайо
901:13 — Загрязнение воды и эрозия почвы
901:14 — Конопля
991 — Комиссия по выставкам Огайо
1301 — Министерство торговли — Администрация и директор
1301:1 — Отдел финансовых учреждений: Банки
1301:2 — Отдел финансовых учреждений: ссудо-сберегательные ассоциации
1301:3 — Отдел промышленного соответствия
1301:4 — Отдел лицензирования
1301:5 — Отдел недвижимости
1301:6 — Отдел ценных бумаг
1301:7 — Отдел государственного пожарного надзора
1301:8 — Отдел финансовых учреждений: Потребительское финансирование
1301:9 — Отдел финансовых учреждений: кредитные союзы
13:01:10 — Отдел невостребованных средств
1301:11 — Совет по оценке недвижимости
1301:12 — Отдел финансовых учреждений: Сберегательные кассы
13:01:13 — Комиссия по разрешению споров на кладбище
1301:14 — Инспекторы по сантехнике
13:01:15 — Массовая оценка
1301:16 — Совет по оценке недвижимости
13:01:17 — Домашний инспектор
1501 — Департамент природных ресурсов — администрация и директор
1501:1 — Консультативный совет
1501:3 — Отдел лесного хозяйства
1501:7 — Инженерный отдел
1501:9 — Отдел управления минеральными ресурсами — Нефть и газ
1501:10 — Отдел управления минеральными ресурсами — Безопасность шахт
1501:13 — Отдел управления минеральными ресурсами — Уголь
1501:14 — Отдел управления минеральными ресурсами — Промышленные минералы
1501:15 — Отдел почвенных и водных ресурсов — сельскохозяйственных и несельскохозяйственных
1501:16 — Горно-экспертная комиссия
15:01:17 — Отдел природных территорий и заповедников
1501:18 — Отдел исчезающих видов
15:01:20 — Отдел транспортных средств для отдыха
1501:21 — Отдел почвенных и водных ресурсов — Безопасность плотин
1501:22 — Отдел почвенных и водных ресурсов — Управление прибрежными поймами
15:01:31 — Отдел дикой природы
1501:41 — Отдел парков и отдыха [Нумерация изменена на 1501:46]
15:01:46 — Отдел парков и судов
15:01:47 — Отдел гидротехники
15:01:53 — Отдел гражданской охраны
1509 — Комиссия по нефти и газу
1513 — Комиссия по мелиорации
1515 — Комиссия по охране почв и водных ресурсов штата Огайо
1525 — Комиссия по водоснабжению и канализации
1551:3 — Системы солнечной, ветровой и гидротермальной энергии
3301 — Департамент образования — администрация и директор
3301:1 — Совет Огайо Ридс
3303 — Губернаторский совет по делам инвалидов
3304 – Возможности для жителей штата Огайо с ограниченными возможностями
3304:1 — Программа для предприятий
3306 — Совет по охране здоровья школьных работников
3306:1 — Общие процедуры
3307 — Государственная пенсионная система учителей
3307:1 — Установленная выгода
3307:2 — Определенный вклад
3309 — Пенсионная система школьных работников
3310 — Комиссия по улучшению образования
3318 — Комиссия по строительству объектов
3318:1 — Комиссия по школьным помещениям штата Огайо
3332 — Государственный совет профессиональных колледжей и школ
3333 — Департамент высшего образования
3334 — Управление образования штата Огайо
3335 — Университет штата Огайо
3337 — Университет Огайо
3339 — Университет Майами
3341 — Государственный университет Боулинг-Грин
3342 — Кентский государственный университет
3344 — Государственный университет Кливленда
3349 — Медицинский университет Северо-Восточного Огайо
3351 — Комиссия помощи студентам штата Огайо (Комиссия помощи высшему образованию)
3352 — Государственный университет Райта
3353 — Комиссия eTech Огайо
3354: 1 — Общественный колледж Кайахоги
3354: 2 — Общественный колледж Лейкленда
3356 — Государственный университет Янгстауна
3357: 3 — Центральный технический колледж Огайо
3357:10 — Технический колледж Марион
3357:12 — Государственный колледж Зейна
3357:15 — Государственный колледж Старка
3358: 3 — Южный государственный общественный колледж
3358: 5 — Государственный колледж Кларка
3358:11 — Общественный колледж Майкла Дж.

Раннее техническое обслуживание	Частота
Поливайте растения в конце каждого дня в течение двух недель после завершения посадки.	Ежедневно в течение двух недель после установки
Регулярно поливайте растения, чтобы обеспечить их успешное укоренение.	Каждые четыре дня в течение четырех или более дней без дождя, с июня по август в течение первого года после установки
Руччатки нецелевые/инвазивные растения	Четыре раза в год в течение первых 24 месяцев после посева
Осмотрите растительность на наличие признаков болезни или бедствия.	Раз в две недели в течение первого года после установки

Текущее техническое обслуживание	Частота
Крышные водостоки необходимо прочищать, если почвенный слой, растительность, мусор или другие материалы забивают сливное отверстие. При нормальных условиях эксплуатации все стоки с крыши должны быть отфильтрованы, а среда не должна мигрировать в водостоки. Источники отложений и мусора должны быть идентифицированы и устранены.	При необходимости
Растительный материал необходимо поддерживать таким образом, чтобы в теплые месяцы он обеспечивал не менее 90% покрытия листвой. Если степень покрытия снижается, определите причину (например, питание почвы или состояние влажности почвы) и примите меры по исправлению положения.	При необходимости
Предпочтительно прополку проводить вручную, а использование гербицидов ограничивать крайними случаями заражения сорняками, которые нарушают целостность растительного покрова. Сорняки должны быть удалены полностью.	При необходимости
Осмотр развития корня. Если корневая зона недостаточно развита, определите причину (например, питание почвы или условия влажности почвы) и примите меры по исправлению положения.	Ежеквартально
Проекты с постоянным орошением должны быть проверены, а нормы дозирования орошения должны быть скорректированы для оптимизации производительности растений и эффективности использования воды.	Ежеквартально
Среда для выращивания должна быть проверена на предмет эрозии ветром или водой. Если каналы эрозии очевидны, это свидетельствует о проблеме с дренажной системой или средой зеленой кровли. Поверхностное запруживание или сток не должны происходить, за исключением случаев очень сильных дождей. После устранения проблемы освежите пораженные участки дополнительной питательной средой и обеспечьте временную стабилизацию почвы.	Ежеквартально
Ручная обрезка детритной травянистой растительности предыдущего вегетационного периода на высоте от четырех до шести дюймов над землей.	Ежегодно
Осмотрите входную дренажную трубу и систему локализации.	Ежегодно
Проверьте среду для выращивания на содержание растворимого азота. Удобряйте по мере необходимости.	Ежегодно

**Таблица 8.2А.** Типовое расстояние между швами для замков 1/2 дюйма
Ширина листов	Расстояние между швами (дюймы)	Рекомендуемый вес меди (Унции)
18	15	14-3/4	14-1/4	16
20	17	16-3/4	16-1/4	16
22	19	18-3/4	18-1/4	16
24	21	20-3/4	20-1/4	20
26	23	22-3/4	22-1/4	20
28	25	24-3/4	24-1/4	20

Данные о продукте	Ширина 18 дюймов	Ширина 9 дюймов
Длина рулона	50 футов (15,2 м)	50 футов (15,2 м)
Ширина рулона	18 дюймов (457 мм)	9 дюймов (229 мм)
Размер рулона	75 футов ² (7,0 м ² )	37,5 футов ² (3,5 м ² )
Рипкорд	Один в центре (9 дюймов от края) Два у края (4,5 дюйма от края)	Один в центре (4,5 дюйма от края)
Упаковка	Гофрированный картон	Шесть рулонов с индивидуальной маркировкой в гофрированном картоне
Вес рулона	19 фунтов (8,6 кг)	9,5 фунтов (4,3 кг)
Рулонов в коробке	Один (1)	Шесть (6)
Коробки на поддоне	50	30

СОБСТВЕННОСТЬ	ЗНАЧЕНИЕ	МЕТОД ИСПЫТАНИЙ
Цвет	Серо-черный
Толщина, мембрана	40 мил (1,02 мм)	ASTM D3767, метод A
Прочность на разрыв, мембрана	250 фунтов на кв. дюйм (1720 кН/м ² )	ASTM D412 (модифицированный штамп C)
Удлинитель мембранный	250%	ASTM D412 (модифицированный штамп C)
Гибкость при низких температурах	Не подвергается воздействию при -20°F (-29°C)	АСТМ Д1970
Приклеивание к фанере	3,0 фунта/дюйм. ширина (525 Н/м)	АСТМ D903
Проницаемость (макс.)	0,05 Perms (2,9 нг/м ² с Па)	АСТМ Е96
Установленный вес материала (макс.)	0,3 фунт/фут ² (1,3 кг/м2)	АСТМ D461

Мастер флеш какую выдерживает температуру: какую температуру держит мастер флеш

Ферма из уголков серия: Ферма из парных уголков

25 апреля, 2020 alexxlab

Контррейка на кровле: монтаж, устройство, что это такое и для чего нужна контррейка – Контробрешетка под металлочерепицу размеры, фото. Нужна ли обрешетка и контробрешетка под металлочерепицу

Содержание размеры (толщина), шаг, зачем нужнаНазначениеРазмеры и материал контробрешеткиНужна ли контробрешеткаНа холодной крышеНа утепленной крышеМонтаж контрреек под металлочерепицуШаг контробрешетки под металлочерепицуКонтробрешетка под металлочерепицуКонтробрешетка — важный элемент кровельного «пирога»Зачем делают контробрешетку под металлочерепицу?Контробрешетка под профнастил: нужна ли?Различия между обрешеткой и контробрешеткойФункции контробрешетокВыбираем древесинуУстанавливаем контр брусьяДля чего нужна контробрешетка и гидробарьерНужна ли контробрешетка и каковы ее функцииДля чегоФункции […]

Читать далее

16 ноября, 2020 alexxlab

Устройство пароизоляции кровли технология: Устройство пароизоляции кровли технология — Всё о кровле – Устройство пароизоляции кровли технология

Содержание виды, технология, какой стороной укладыватьОбщее описание процесса пароизоляцииКакой стороной укладывать пароизоляцию?Необходимые материалыКлассификация пароизоляционных материаловТехнология выполнения пароизоляцииКак правильно укладывать пароизоляцию на потолок?Как выполнить пароизоляцию на полу, кровле и стенах?Правила монтажаустройство и монтаж подкровельной пленкиРазличия между гидро- и пароизоляциейСостав пароизоляционных покрытийСпециальные виды пленокМонтаж пароизоляцииУстройство пароизоляции бетонной кровлиТакже советуем посмотреть:для чего нужна, технология, какую пароизоляцию выбрать?Состав компонентов […]

Читать далее

4 октября, 1972 alexxlab

Монтаж мягкой кровли своими руками инструкция: Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

Содержание Монтаж мягкой кровли: пошаговая инструкция укладкиВыбор мягкой кровлиПодготовка инструментов и материаловДля начала работ необходимо иметь под рукой следующие инструментыНабор материалов будет зависеть от вида выбранной кровли. Приведем для примера набор для укладки гибкой черепицыТехнология монтажа мягкой кровли. Кровельный пирог. Термоизоляция мягкой кровли (утепление). Обустройство вентиляционного зазораПодготовка основания под кровельный материалВажность прокладочного слоя (подкладочного ковра)Технология […]

Читать далее
