      Расчет уклон кровли: Как рассчитать угол наклона крыши с примерами

      Содержание

      как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать

      Содержание:

      Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.


      Определение наклона крыши — от чего зависит

      Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

      1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
      2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.


      Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

      Методика проведения расчетов

      При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

      Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

      • Общую массу кровельной конструкции;
      • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.


      Упрощенный алгоритм расчетов сводится к следующим действиям:

      • Сначала нужно определить вес одного квадратного метра кровельного пирога;
      • Полученное значение умножается на общую площадь кровли;
      • Масса кровли умножается на коэффициент 1,1.

      Пример расчета уклона кровли в градусах

      Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.


      Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

      Как узнать угол наклона крыши

      Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

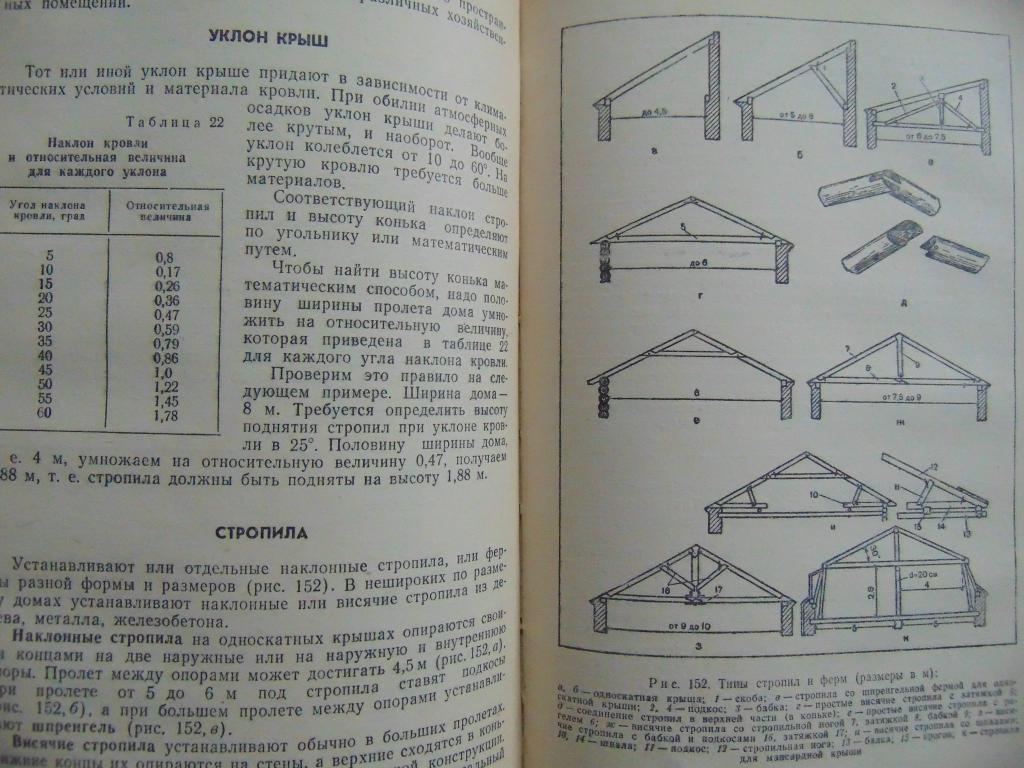

      Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.


      Высота крыши в коньке определяется следующим образом:

      • Первым делом нужно рассчитать ширину пролета;
      • Полученная величина делится на 2;
      • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

      На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

      Выбор кровельного покрытия в зависимости от наклона крыши

      На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.


      Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

      1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия.
        В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
      2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
      3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
      4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

      Заключение

      Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.



      Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

      Информация по назначению калькулятора

      Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

      Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

      Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен.

      Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

      При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

      Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

      Общие сведения по результатам расчетов

      • Угол наклона крыши
        • — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
      • Площадь поверхности крыши
        • — Общая площадь всей поверхности кровли, с учетом длины свеса.
      • Примерный вес кровельного материала
        • — Вес выбранного кровельного материала на всю площадь крыши.
      • Количество рубероида
        • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
      • Длина стропил
        • — Длина каждого стропила от конька до основания ската
      • Минимальное сечение стропил
        • — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
      • Количество стропил
        • — Общее количество стропил при заданном шаге на всю стропильную систему.
      • Количество рядов обрешетки
        • — Общее количество рядов обрешетки по заданным размерам на всю кровлю
      • Равномерное расстояние между досками обрешетки
        • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
      Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

      Как рассчитать угол наклона крыши

      Проекты возводимых загородных особняков могут учитывать множество требований, пожеланий и даже причуд или «капризов» их владельцев владельца. Но всегда их «роднит» общая особенность — без надежной крыши никогда не обходится ни одно их зданий. И в этом вопросе на первый план должны выходить не столько архитектурные изыски заказчика, сколько специфические требования к этому элементу строения. Это надежность и устойчивость всей стропильной системы и кровельного покрытия, полноценное выполнение крышей своего прямого предназначения – защиты от проникновения влаги (а в ряде случаев, кроме того, еще и термо- и звукоизоляции), при необходимости – функциональность расположенных непосредственно под кровлей помещений.

      Как рассчитать угол наклона крыши

      Проектирование конструкции крыши – дело чрезвычайно ответственное и достаточно непростое, особенно при сложных ее конфигурациях. Разумнее всего будет доверить это дело профессионалам, которое владеют методикой проведения необходимых расчетов и соответствующим программным обеспечение для этого. Однако, владельцу дома тоже могут быть интересны некоторые теоретические моменты. Например, немаловажно знать, как рассчитать угол наклона крыши самостоятельно, хотя бы приблизительно — для начала.

      Это даст возможность сразу прикинуть возможность реализации своих «авторских прикидок» — по соответствию задуманного реальным условиям региона, по «архитектуре» самой крыши, по планируемому кровельному материалу, по использованию чердачного помещения. В определенной степени рассчитанный угол ската кровли поможет провести предварительный подсчет параметров и количества пиломатериалов для стропильной системы, общей площади кровельного покрытия.

      В каких величинах удобнее измерять угол ската крыши?

      Казалось бы – совершенно излишний вопрос, так как все со школьной скамьи знают, что угол измеряется в градусах. Но ясность здесь все же нужна, потому что и в технической литературе, и в справочных таблицах, и в привычном обиходе некоторых опытных мастеров нередко встречаются и иные единицы измерения – проценты или же относительные соотношения сторон.

      И еще одно необходимое уточнение — что принимается за угол наклона крыши?

      Что же понимается под углом наклона крыши?

      Угол наклона – это угол, образованный пересечением двух плоскостей: горизонтальной и плоскостью ската кровли. На рисунке он показан буквой греческого алфавита α.

      Интересующие нас острые углы (тупоугольных скатов не может быть просто по определению), лежит в диапазоне от 0 до 90°. Скаты круче 50 ÷ 60 ° в «чистом» виде встречаются чрезвычайно редко и то, как правило, для декоративного оформления крыш – при строительстве остроконечных башенок в готическом стиле. Однако есть и исключение – такими крутыми могут быть скаты нижнего ряда стропил крыши мансардного типа.

      Нижние стропила крыши мансардного типа могут располагаться под очень большим углом

      И все же чаще всего приходится иметь дело со скатами, лежащим в диапазоне от 0 до 45°

      С градусами понятно – все, наверное, представляют транспортир с его делениями. А ка быть с другими единицами измерения?

      Тоже ничего сложного.

      Относительное соотношение сторон – это максимально упрощенная дробь, показывающая отношение высоты подъёма ската (на рисунке выше обозначена латинской Н) к проекции ската крыши на горизонтальную плоскость (на схеме – L).

      L – это может быть, в зависимости от конструкции крыши, половина пролета (при симметричной двускатной крыше), пролет полностью (если крыша односкатная), либо, при сложных конфигурациях кровли, действительно линейный участок, определяемый проведенной к горизонтальной плоскости проекцией. Например, на схеме мансардной крыши такой участок хорошо показан – по горизонтальной балке от самого угла до вертикальной стойки, проходящей от верхней точки нижнего стропила.

      Угол уклона так и записывается, дробью, например «1 : 3».

      Однако, на практике нередко случается так, что использовать величину угла уклона в таком представлении будет чрезвычайно неудобен, если, скажем, числа в дроби получаются некруглые и несокращаемые. Например, мало что скажет неопытному строителю соотношение 3 : 11. На этот случай есть возможность воспользоваться еще одной величиной измерения уклона крыши – процентами.

      Находится эта величина чрезвычайно просто – необходимо просто найти результат деления уже упомянутой дроби, а затем умножить его на 100. Например,  в приведенном выше примере  3 : 11

      3 : 11 = 0,2727 × 100 = 27,27 %

      Итак, получена величина уклона ската кровли, выраженная в процентах.

      А что делать, если требуется перейти от градусов к процентам или наоборот?

      Можно запомнить такое соотношение. 100 % — это угол 45 градусов, когда катеты прямоугольного треугольника равны между собой, то есть в нашем случае высота ската равна длине его горизонтальной проекции.

      В таком случае, 45° / 100 = 0,45° = 27´. Один процент уклона равен 27 угловым минутам.

      Если подойти с другой стороны, то 100 / 45° = 2,22 %. То есть получаем, что один градус – это 2, 22% уклона.

      Для простоты перевода величин из одних в другие можно воспользоваться таблицей:

      Значение в градусахЗначение в  %Значение в градусахЗначение в  %Значение в градусахЗначение в  %
       1°2,22% 16°35,55% 31°68,88%
       2°4,44% 17°37,77% 32°71,11%
       3°6,66% 18°40,00% 33°73,33%
       4°8,88% 19°42,22% 34°75,55%
       5°11,11% 20°44,44% 35°77,77%
       6°13,33% 21°46,66% 36°80,00%
       7°15,55% 22°48,88% 37°82,22%
       8°17,77% 23°51,11% 38°84,44%
       9°20,00% 24°53,33% 39°86,66%
       10°22,22% 25°55,55% 40°88,88%
       11°24,44% 26°57,77% 41°91,11%
       12°26,66% 27°60,00% 42°93,33%
       13°28,88% 28°62,22% 43°95,55%
       14°31,11% 29°64,44% 44°97,77%
       15°33,33% 30°66,66% 45°100,00%

      Для наглядности будет полезным привести графическую схему, которая очень доступно показывает взаимосвязь всех упомянутых линейных параметров с углом ската и величинами его измерения.

      Схема А. Взаимозависимость единиц измерения угла наклона крыши и допустимые типы кровли

      К этому рисунку еще предстоит вернуться, когда будут рассматриваться виды кровельных покрытий.

      Еще проще будет рассчитать крутизну и угол наклона ската. если воспользоваться встроенным калькулятором, размещенным ниже:

      Калькулятор расчета крутизны ската по известному значению высоты конькаПерейти к расчётам

      Зависимость типа кровельного покрытия от крутизны ската

      Планируя постройку собственного дома, хозяин участка наверняка уже проводит «прикидку» и своей голове, и с членами семьи – как будет выглядеть их будущее жилье. Кровля в этом вопросе, безусловно, занимает одно из первостепенных значений. И вот здесь необходимо учитывать то, что далеко не всякий кровельный материал может использоваться на различных по крутизне скатах крыш. Чтобы не возникало недоразумений позднее, необходим заранее предусматривать эту взаимосвязь.

      Диаграмма распределения крыш по крутизне ската

      Крыши по углу наклона ската можно условно разделит на плоские (уклон до 5°), с малым уклоном (от 6 до 30°) и крутоуклонные, соответственно, с углом ската более 30°.

      У каждого из типов крыш есть свои достоинства и недостатки. Например, плоские крыши имеют минимальную площадь, но потребуют особых мер гидроизоляции. На крутых крышах не задерживаются снежные массы, однако они больше подвержены ветровой нагрузке из-за своей «парусности». Так и кровельный материал – в силу собственных технологических или эксплуатационных особенностей имеет определенные ограничения на применения с разными уклонами скатов.

      Обратимся к уже рассматриваемому ранее рисунку (схема A). Черными кружками с дугообразными стрелками и синими цифрами обозначены области применения различных кровельных покрытий (острие стрелки указывает на минимально допустимое значение крутизны ската):

      1 – это дранка, щепа, натуральный гонт. В этой же области лежит и применение до сих пор используемых в южных краях камышовых кровель.

      2 – натуральное штучное черепичное покрытие, битумно-полимерные плитки, сланцевые плитки.

      3 – рулонные материалы на битумной основе, не менее четырёх слоев, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики.

      4 – аналогично пункту 3, но для надёжности кровли достаточно трех слоев рулонного материала.

      5 – аналогичные вышеописанным рулонные материалы (не менее трех слоев), но без наружной защитной гравийной посыпки.

      6 – рулонные кровельные материалы, наклеиваемые на горячую мастику не менее, чем в два слоя. Металлочерепица, профнастил.

      7 – волнистые асбестоцементные листы (шифер) унифицированного профиля.

      8 – черепичное глиняное покрытие

      9 – асбестоцементные листы усиленного профиля.

      10 – кровельная листовая сталь с развальцовкой соединений.

      11 – шиферное покрытие обычного профиля.

      Таким образом, если есть желание покрыть крышу кровельным материалом определенного типа, угол уклона ската должен планироваться в указанных рамках.

      Зависимость высоты конька от угла наклона крыши

      Для тех читателей, которые хорошо помнят курс тригонометрии средней школы, этот раздел может показаться неинтересным. Они могут сразу его пропустить и перейти дальше. А вот подзабывшим это нужно освежить знания о взаимозависимости углов и сторон в прямоугольном треугольнике.

      Для чего это надо? В рассматриваемом случае возведения крыши всегда в расчетах отталкиваются от прямоугольного треугольника. Два его катета – это длина проекции ската на горизонтальную плоскость (длина пролета, половины пролета и т.п. – в зависимости от типа крыши) и высота ската в высшей точке (на коньке или при переходе на верхние стропила – при расчете нижних стропил мансардной крыши). Понятно, что постоянная величина здесь одна – это длина пролета. А вот высоту можно изменять, варьируя угол наклона крыши.

      В таблице приведены две основные зависимости, выраженные через тангенс и синус угла наклона ската. Существуют и иные зависимости (через косинус или котангенс) но в данном случае нам достаточно этих двух тригонометрических функций.

      Графическая схемаОсновные тригонометрические соотношения
      Н — высота конька
      S — длина ската крыши
      L — половина длины пролета (при симметричной двускатной крыше) или длина пролета (при односкатной крыше)
      α — угол ската крыши
      tg α = H / LН = L × tg α
      sin α = H / SS = H / sin α

      Зная эти тригонометрические тождества, можно решить практически все задачи по предварительному проектированию стропильной конструкции.

      Для наглядности — треугольник в приложении к крыше дома

      Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg α = H / L несложно будет определить угол.

      По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.

      УголЗначение тангенсаУголЗначение тангенсаУголЗначение тангенсаУголЗначение тангенса
      tg(1°)0.01746tg(21°)0.38386tg(41°)0.86929tg(61°)1.80405
      tg(2°)0.03492tg(22°)0.40403tg(42°)0.9004tg(62°)1.88073
      tg(3°)0.05241tg(23°)0.42447tg(43°)0. 93252tg(63°)1.96261
      tg(4°)0.06993tg(24°)0.44523tg(44°)0.96569tg(64°)2.0503
      tg(5°)0.08749tg(25°)0.46631tg(45°)1tg(65°)2.14451
      tg(6°)0.1051tg(26°)0.48773tg(46°)1.03553tg(66°)2.24604
      tg(7°)0.12278tg(27°)0.50953tg(47°)1.07237tg(67°)2.35585
      tg(8°)0.14054tg(28°)0.53171tg(48°)1.11061tg(68°)2.47509
      tg(9°)0.15838tg(29°)0.55431tg(49°)1.15037tg(69°)2.60509
      tg(10°)0.17633tg(30°)0.57735tg(50°)1.19175tg(70°)2.74748
      tg(11°)0. 19438tg(31°)0.60086tg(51°)1.2349tg(71°)2.90421
      tg(12°)0.21256tg(32°)0.62487tg(52°)1.27994tg(72°)3.07768
      tg(13°)0.23087tg(33°)0.64941tg(53°)1.32704tg(73°)3.27085
      tg(14°)0.24933tg(34°)0.67451tg(54°)1.37638tg(74°)3.48741
      tg(15°)0.26795tg(35°)0.70021tg(55°)1.42815tg(75°)3.73205
      tg(16°)0.28675tg(36°)0.72654tg(56°)1.48256tg(76°)4.01078
      tg(17°)0.30573tg(37°)0.75355tg(57°)1.53986tg(77°)4.33148
      tg(18°)0.32492tg(38°)0.78129tg(58°)1. 60033tg(78°)4.70463
      tg(19°)0.34433tg(39°)0.80978tg(59°)1.66428tg(79°)5.14455
      tg(20°)0.36397tg(40°)0.8391tg(60°)1.73205tg(80°)5.67128

      В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:

      H = L × tg α

      Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора

      S = √ (L² + H²)

      Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:

      S = H / sin α

      Значение синусов углов — в таблице ниже.

      УголЗначение синусаУголЗначение синусаУголЗначение синусаУголЗначение синуса
      sin(1°)0.017452sin(21°)0.358368sin(41°)0.656059sin(61°)0.87462
      sin(2°)0.034899sin(22°)0.374607sin(42°)0.669131sin(62°)0.882948
      sin(3°)0.052336sin(23°)0.390731sin(43°)0.681998sin(63°)0.891007
      sin(4°)0.069756sin(24°)0.406737sin(44°)0.694658sin(64°)0.898794
      sin(5°)0.087156sin(25°)0.422618sin(45°)0.707107sin(65°)0.906308
      sin(6°)0.104528sin(26°)0.438371sin(46°)0. 71934sin(66°)0.913545
      sin(7°)0.121869sin(27°)0.45399sin(47°)0.731354sin(67°)0.920505
      sin(8°)0.139173sin(28°)0.469472sin(48°)0.743145sin(68°)0.927184
      sin(9°)0.156434sin(29°)0.48481sin(49°)0.75471sin(69°)0.93358
      sin(10°)0.173648sin(30°)0.5sin(50°)0.766044sin(70°)0.939693
      sin(11°)0.190809sin(31°)0.515038sin(51°)0.777146sin(71°)0.945519
      sin(12°)0.207912sin(32°)0.529919sin(52°)0.788011sin(72°)0.951057
      sin(13°)0.224951sin(33°)0.544639sin(53°)0. 798636sin(73°)0.956305
      sin(14°)0.241922sin(34°)0.559193sin(54°)0.809017sin(74°)0.961262
      sin(15°)0.258819sin(35°)0.573576sin(55°)0.819152sin(75°)0.965926
      sin(16°)0.275637sin(36°)0.587785sin(56°)0.829038sin(76°)0.970296
      sin(17°)0.292372sin(37°)0.601815sin(57°)0.838671sin(77°)0.97437
      sin(18°)0.309017sin(38°)0.615661sin(58°)0.848048sin(78°)0.978148
      sin(19°)0.325568sin(39°)0.62932sin(59°)0.857167sin(79°)0.981627
      sin(20°)0.34202sin(40°)0.642788sin(60°)0. 866025sin(80°)0.984808

      Для тех же читателей, кто просто не хочет погружаться в самостоятельные тригонометрические расчеты, рекомендуем встроенный калькулятор, который быстро и точно определит длину ската кровли (без учета карнизного свеса) по имеющимся значениям высоты конька и длины горизонтальной проекции ската.

      Калькулятор расчета длины ската кровли по известному значению высоты конька

      Умелое использование тригонометрических формул позволяет, при нормальном пространственном воображении и при умении выполнять несложные чертежи, провести расчеты и более сложным по конструкции крыш.

      Опираясь на базовые соотношения, несложно разделить на треугольники и рассчитать вальмовую крышу

      Например, даже кажущуюся такой «навороченной» вальмовую или мансардную крышу можно разбить на совокупности треугольников, а затем последовательно просчитать все необходимые размеры.

      Зависимость размеров помещения мансарды от угла наклона скатов крыши

      Если хозяевами будущего дома планируется использовать чердак в качестве функционального помещения, иначе говоря – сделать мансарду, то определение угла ската крыши приобретает вполне прикладное значение.

      Чем больше угол уклона — тем просторнее мансарда

      Много объяснять здесь ничего не надо – приведённая схема наглядно показывает, что чем меньше угол наклона, тем теснее свободное пространство в чердачном помещении.

      Чтобы стало несколько понятнее, лучше выполнить подобную схему в определенном масштабе. Вот, например, как будет выглядеть мансардное помещение в доме с шириной фронтонной части 10 метров. Следует учитывать, что высота потолка никак не может быть ниже 2 метров. (Откровенно говоря, и двух метров маловато для жилого помещения– потолок будет неизбежно «давить» на человека. Обычно исходят из высоты хотя-бы 2.5 метра).

      Для образца — масштабированная схема мансарды

      Можно привести уже подсчитанные средние значения получаемой в мансарде комнаты, в зависимости от угла наклона обычной двускатной крыши. Кроме того, в таблице приведены величины длины стропил и площади кровельного материала с учетом 0,5 метров карнизного свеса кровли.

      Угол ската крышиВысота конькаДлина скатаПолезная площадь мансардного помещения на 1 метр длины здания (при высоте потолка 2 м)Площадь кровельного покрытия на 1 метр длины здания
      201. 825.32нет11.64
      252.335.520.9212.03
      302.895.772.6112.55
      353.506.103.8013.21
      404.206.534.7514.05
      455.007.075.5215.14
      505.967.786.1616.56

      Итак, чем круче наклон скатов, тем просторнее помещение. Однако, это сразу отзывается резким увеличением высоты стропильной конструкции, возрастанием размеров, а стало быть – и массы деталей для ее монтажа. Гораздо больше потребуется и кровельного материала – площадь покрытия также быстро растет. Плюс к этому, нельзя забывать и о возрастании эффекта «парусности» — большей подверженности ветровой нагрузке. Видам внешних нагрузок будет посвящена последняя глава настоящей публикации.

      Для сравнения — крыша мансардного типа дает выигрыш по полезному пространству даже при меньшей высоте

      Чтобы в определенной степени нивелировать подобные негативные последствия, проектировщики и строители часто применяют особую конструкцию мансардной крыши – о ней уже упоминалось в настоящей статье. Она сложнее в расчетах и изготовлении, но дает существенный выигрыш в получаемой полезной площади мансардного помещения с уменьшением общей высоты здания.

      Зависимость величины внешних нагрузок от угла наклона крыши

      Еще одно важнейшее прикладное применение рассчитанного значения угла наклона кровли – это определение степени его влияния на уровень внешних нагрузок, выпадающих на конструкцию крыши.

      Здесь прослеживается интересная взаимосвязь. Можно заранее рассчитать все параметры – углы и линейные размеры, но всегда в итоге приходят к деталировке. То есть необходимо определить, из какого материала будут изготавливаться детали и узлы стропильной системы, какова должна быть их площадь сечения, шаг расположения, максимальная длина между соседними точками опоры, способы крепления элементов между собой и к несущим стенам здания и многое другое.

      Вот здесь на первый план выходят нагрузки, которые испытывает конструкция крыши. Помимо собственного веса, огромное значение имеют внешние воздействия. Если не брать в расчет несвойственные для наших краев сейсмические нагрузки, то главным образом надо сосредоточится на снеговой и ветровой. Величина обеих – напрямую связана с углом расположения кровли к горизонту.

      Снеговая нагрузка

      Понятно, что на огромной территории Российской Федерации среднестатистическое количество выпадаемых в виде снега осадков существенно различается по регионам. По результатам многолетних наблюдений и вычислений, составлена карта территории страны, на которой указаны восемь различных зон по уровню снеговой нагрузки.

      Карта распределения зон на территории РФ по снеговой нагрузке

      Восьмая, последняя зона – это некоторые малозаселенные районы Дальнего Востока, и ее можно особо не рассматривать. Значения же для других зон – указаны в таблице

      Зональное распределение территории РФ по среднему значению снеговой нагрузкиЗначение в кПаЗначение в кг/м²
      I0. 8 кПа80 кг/м²
      II1.2 кПа120 кг/м²
      III1.8 кПа180 кг/м²
      IV2.4 кПа240 кг/м²
      V3.2 кПа320 кг/м²
      VI4.0 кПа400 кг/м²
      VII4.8 кПа480 кг/м²

      Теперь, чтобы рассчитать конкретную нагрузку для планируемого здания, необходимо воспользоваться формулой:

      Рсн = Рсн.т × μ

      Рсн.т – значение, которое мы нашли с помощью карты и таблицы;

      Μ – поправочный коэффициент, который зависит от угла ската α

      • при α от 0 до 25° — μ=1
      • при α более 25 и до 60° — μ=0,7
      • при α более 60° снеговую нагрузку в расчет не принимают, так как снег не должен удерживаться на плоскости скатов кровли.

      Например, дом возводится в Башкирии. Планируемая скатов его крыши – 35°.

      Находим по таблице – зона V, табличное значение — Рсн.т = 3,2 кПа

      Находим итоговое значение Рсн = 3.2 × 0,7 = 2,24 кПа

      (если значение нужно в килограммах на квадратный метр, то используется соотношение

      1 кПа ≈ 100 кг/м²

      В нашем случае получается 224 кг/м².

      Ветровая нагрузка

      С ветровой нагрузкой все обстоит намного сложнее. Дело в том, что она может быть разнонаправленной – ветер способен оказывать давление на крышу, прижимая ее к основанию, но вместе с тем возникают аэродинамические «подъемные» силы, стремящиеся оторвать кровлю от стен.

      Кроме того, ветровая нагрузка воздействует на разные участки крыши неравномерно, поэтому знать только среднестатистический уровень ветровой нагрузки – недостаточно. В расчет принимаются господствующие направления ветров в данной местности («роза ветров»), степень насыщенности участка местности препятствиями для распространения ветра, высота здания и окружающих его строений, другие критерии.

      Примерный порядок подсчета ветровой нагрузки выглядит следующим образом.

      В первую очередь, по аналогии с ранее проведёнными расчетами, на карте определяется регион РФ и соответствующая ему зона.

      Распределение зон на территории РФ по уровню ветрового давления

      Далее, по таблице можно определить среднее для конкретного региона значение ветрового давления Рвт

      Региональное распределение территории РФ по уровню средней ветровой нагрузкиIаIIIIIIIVVVIVII
      Табличное значение ветрового давления, кг/м ² (Рв)243242536784100120

      Далее расчет проводится по следующей формуле:

      Рв = Рвт × k × c

      Рвт – табличное значение ветрового давления

      k – коэффициент, учитывающий высоту здания и характер местности вокруг него. Определяют его по таблице:

      Высота возводимого здания (сооружения) (z)Зона АЗона БЗона В
      не более 5 м0.750.50.4
      от 5 до 10 м1.00.650.4
      от 10 до 20 м1.250.850.55
      от 20 до 40 м1.51.10.8

      В таблице указаны три различные зоны:

      • Зона «А» — открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ.
      • Зона «Б» — территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров.
      • Зона «В» — территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.

      Дом считается соответствующим именно этой зоне, если указанные характерные особенности расположены в радиусе не менее, чем высота здания h, умноженная на 30 (например, для дома 12 м радиус зоны должен быть не мене 360 м). При высоте здания выше 60 м принимается окружность радиусом 2000 м.

      c – а вот это – тот самый коэффициент, который и зависит от направления ветра на здание и от угла наклона крыши.

      Как уже упоминалось, в зависимости от направления воздействия и особенностей крыши ветер может давать разнонаправленные векторы нагрузки. На схеме ниже приведены зоны ветрового воздействия, на которые обычно делится площадь крыши.

      Распределение крыши здания на зоны при подсчете ветровой нагрузки

      Обратите внимание – фигурирует промежуточная вспомогательная величина е. Ее принимают равной либо 2 × h, либо b, в зависимости от направления ветра. В любом случае, из двух значений берут то, что будет меньше.

      Коэффициент с для каждой из зон берут из таблиц, в который учтен угол уклона кровли. Если для одного участка предусмотрены и положительное и отрицательное значения коэффициента, то проводятся оба вычисления, а затем данные суммируются.

      Таблица коэффициента «с» для ветра, направленного в скат кровли

      Угол ската кровли ( α)FGHIJ
      15 °— 0,9-0.8— 0.3-0.4-1.0
      0.20.20.2
      30 °-0.5-0.5-0.2-0.4-0.5
      0.70.70.4
      45 °0.70.70.6-0.2-0.3
      60 °0.70.70.7-0.2-0.3
      75 °0. 80.80.8-0.2-0.3

      Таблица коэффициента «с» для ветра, направленного во фронтонную часть

      Угол ската кровли ( α)FGHI
      0 °-1.8-1.3-0.7-0.5
      15 °-1.3-1.3-0.6-0.5
      30 °-1.1-1.4-0.8-0.5
      45 °-1.1-1.4-0.9-0.5
      60 °-1.1-1.2-0.8-0.5
      75 °-1.1-1.2-0.8-0.5

      Вот теперь то, подсчитав ветровую нагрузку, можно будет определить суммарное внешнее силовое воздействие для каждого участка крыши.

      Рсум = Рсн + Рв

      Полученное значение становится исходной величиной для определения параметров стропильной системы. В частности, в таблице, приведенной ниже, можно найти значения допустимой свободной длины стропил между точками опоры, в зависимости от сечения бруса, расстояния между стропилами, сорта материала (древесины хвойных пород) и, соответственно, уровня суммарной ветровой и снежной нагрузки.

      Сорт древесиныСечение стропил (мм)Расстояние между соседними стропилами (мм)
      300400600300400600
      суммарная нагрузка (снеговая + ветровая)1.0 кПа1.5 кПа
      Древесина высшего сорта40×893.222.922.552.812.552.23
      40×1405.064.604.024.424.023.54
      50×1846.656.055. 285.815.284.61
      50×2358.507.726.747.426.745.89
      50×28610.349.408.219.038.217.17
      I или II сорт40×893.112.832.472.722.472.16
      40×1404.904.453.894.283.893.40
      50×1846.445.855.115.625.114.41
      50×2358.227.476.507.186.525.39
      50×28610.009.067.408.747.666.25
      III сорт40×893.062.782.312.672.391.95
      40×1404.674. 043.303.953.422.79
      50×1845.684.924.024.804.163.40
      50×2356.956.024.915.875.084.15
      50×2868.066.986.706.815.904.82
      суммарная нагрузка (снеговая + ветровая)2.0 кПа2.5 кПа
      Древесина высшего сорта40×894.023.653.193.733.392.96
      40×1405.284.804.194.904.453.89
      50×1846.746.135.356.265.694.97
      50×2358.217.466.527.626.925.90
      50×2862. 472.241.962.292.081.82
      I или II сорт40×893.893.533.083.613.282.86
      40×1405.114.643.894.744.313.52
      50×1846.525.824.756.065.274.30
      50×2357.806.765.527.066.114.99
      50×2862.432.111.722.211.911.56
      III сорт40×893.483.012.463.152.732.23
      40×1404.233.672.993.833.322.71
      50×1845.184.483.664.684.063.31
      50×2356. 015.204.255.434.713.84
      50×2866.525.824.756.065.274.30

      Понятно, что при расчете сечения стропил, шага их установки и длины пролета (расстояния межу точками опоры), берутся показатели суммарного внешнего давления для наиболее нагруженных участков кровли. Если посмотреть на схемы и значения коэффициентов таблицы, то это – G и Н.

      Чтобы упростить посетителю сайта задачу по вычислению суммарной нагрузки, ниже размещен калькулятор, который рассчитает этот параметр именно для максимально нагруженных участков.

      Калькулятор расчета суммарной, снеговой и ветровой нагрузки для определения необходимого сечения стропилПерейти к расчётам

      Укажите угол ската кровли

      Определите по карте и укажите зону своего региона по уровню снеговой нагрузки

      IIIIIIIVVVIVII

      Определите по карте и укажите зону своего региона по уровню ветрового давления

      IaIIIIIIIVVVIVII

      Укажите зону расположения здания

      •Зона «А» — открытая «голая» местность, например, степь, пустыня, тундра или лесотундра, полностью открытые ветровому воздействию побережья морей и океанов, крупных озер, рек, водохранилищ. •Зона «Б» — территории жилых поселков, небольших городов, лесистые и пересеченные участки местности, с препятствиями для ветра, естественными или искусственными, высотой порядка 10 метров. •Зона «В» — территории крупных городов с плотной застройкой, со средней высотой зданий 25 метров и выше.

      Укажите высоту расположения кровли над землей

      — не более 5 метров- от 5 до 10 метров- от 11 до 20 метров- свыше 20 метров

      Итак, трудно преуменьшить значение правильного расчета угла наклона крыши, влияние этого параметра на целый ряд важнейших характеристик стропильной системы, да и всего здания в целом. Хотя проведение настоящих архитектурных расчетов, конечно, является в большей мере прерогативой специалистов, умение ориентироваться в основных понятиях и проводить несложные базовые вычисления – будет очень полезным для каждого грамотного владельца дома.

      И в завершение статьи – видео-урок по расчету стропильной системы обычной двускатной крыши:

      Видео: расчёт и монтаж двускатной стропильной системы

      как рассчитать по формуле, СНИП

    • Основные требования, определяющие уклон плоской кровли: СНИП
    • Как рассчитать уклон кровли: какой способ лучше

      • Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность  будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.

      То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.

      Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия  и направляет ее либо к парапету, либо к внутренним воронкам.

      Вид кровельного покрытияВес 1 м.кв,кгБезразмерный уклон крышиПроцентная мера уклонаВеличина уклона в градусах
      Шифер (среднего профиля/усиленного профиля)11/131:10 / 1:510%  /  20%6°  /  11,5°
      Целлюлозно-битумные листы61:1010%6°
      Профнастил (однофальцевый)3-6,51:425%14°
      Мягкая рулонная кровля9-151:1010%6°
      Профнастил (двухфальцевый)3-6,51:520%11,5°
      Металлочерепица51:520%11,5°
      Керамическая черепица50-601:520%11,5°
      Цементная черепица45-701:520%11,5°

      минимальный угол наклона крыши

      Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.

      Основные требования, определяющие уклон плоской кровли: СНИП ↑

      Каким будет минимальный уклон кровли, в зависимости различных факторов диктуют специальные строительные правила и нормы.

      Зависимость угла наклона крыши от гидроизоляции регулирует п. 4.3 СП 17.13330 за 2011 год, согласно которому уклон плоской кровли изменяется в интервале 1,5–10%. Большие углы (до 24%) выполняют крайне редко, поскольку выбор материала для гидроизоляции, который не сползал бы к основанию покатой кровли при повышении температуры, очень затруднителен.

      На заметку

      Наименьший уклон для плоской кровли равен 1.5% или 1°.

      Как правило, кровля с малым уклоном имеет довольно большую площадь поверхности и добиться его идеального значения весьма проблематично. Наверняка останутся участки, где будет застаиваться вода, что может стать причиной износа кровельного материала или протечек. Относительно точно можно выполнить геометрию уклона при помощи стяжки. Возможно также использовать  заливку из полистиролбетона или пенобетона. Для повышения прочности  поверх уложенного слоя делают  уже тонкий слой прочной бетонной стяжки.

      В свою очередь, существует конкретная связь между крутизной кровельной конструкции  и количеством слоев гидроизоляции. Чем больше она будет, тем вода, естественно, уходит быстрее, а значит, гидроизоляционных слоев потребуется меньше (п. 5.5).

      Разуклонку можно легко проверить при помощи ведра с водой. Воду выливают на выбранный участок, если вода практически без остатка отойдет к воронке, значить уклон у плоской крыши достаточный. Аналогичную проверку можно провести на всей поверхности крыши.

      На стадии проектирования расчетным путем определяется сколько для данной крыши требуется водоприемных воронок, а уже во время строительства при помощи разуклонок необходимо обеспечить для воды беспрепятственный отток в воронку из любой точки крыши.

      Как рассчитать уклон кровли: какой способ лучше ↑

      Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

      Уклон крыши определяют следующие параметры:

      • тип и количество материала, предназначенного для покрытия крыши;
      • необходимая защита от ветра и влаги;
      • высота конька для случая ремонта уже существующей кровли.

      ↑Как вычислить угол наклона в градусах и процентах

      Рассчитать искомый  угол крутизны  кровли можно различными способами.

      Калькулятор для расчета уклона кровли

      Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

      • H – высота конька, то есть катет прямоугольного треугольника;
      • W – второй катет, равный половине ширины основания;
      • L – длина стропил, она же – гипотенуза.

      Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

      Использование угломера

      Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

      Формула расчета уклона кровли

      И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

      • вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
      • заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

      Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

      Математически расчет величины крутизны крыши в процентах проводят следующим образом.

      i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

      После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

      Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

      Пример расчета

      Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

      Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

      Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

      Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

      Допустим, речь идет о листовой стали.

      • Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
      • Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

      Пример расчета

      Проведем расчеты для конкретного дома.

      Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

      Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

      © 2021 stylekrov.ru

      минимальный и оптимальный уклон плоской и скатной кровли в процентах и градусах СНиП, расчет с помощью онлайн калькулятора

      Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

      Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

      Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

      Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

      Содержание статьи

      Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

      Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

      Итак, зачем измерять угол крыши:

      1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
      2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
      3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
      4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

      ОБРАТИТЕ ВНИМАНИЕ!

      Когда уклон установлен на отметке 45 градусов и выше, расчет снеговой нагрузки уже не принимают во внимание, поскольку такая кровля является «самоочищающейся».

      Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

      Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

      В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

      Угол уклона зависит от розы ветров

      Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

      Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

      Расчет угла наклона крыши: калькулятор

      Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

      ВАЖНО!

      Данный калькулятор производит расчет покрытия для двускатной кровли.

      Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

      Ниже представлены калькуляторы для других видов крыш:

      Обозначения полей в калькуляторе

      Укажите кровельный материал:

      Введите параметры крыши (фото выше):

      Стропила:

      Шаг стропил (см)

      Сорт древесины для стропил (см)

      123

      Рабочий участок бокового стропила (не обязательно) (см)

      Расчёт обрешётки:

      Расчёт снеговой нагрузки (на фото ниже):

      Выберите ваш регион

      1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

      Расчёт ветровой нагрузки:

      Регион

      IaIIIIIIIVVVIVII

      Высота до конька здания

      5 мот 5 м до 10 мот 10 м

      Тип местности

      Открытая местностьЗакрытая местностьГородские районы

      Рассчитать

      Результаты расчетов



      Крыша:

      Угол наклона крыши: 0 градусов.

      Угол наклона подходит для данного материала.

      Угол наклона для данного материала желательно увеличить!

      Угол наклона для данного материала желательно уменьшить!

      Площадь поверхности крыши: 0 м2.

      Примерный вес кровельного материала: 0 кг.

      Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

      Стропила:

      Нагрузка на стропильную систему: 0 кг/м2.

      Длина стропил: 0 см.

      Количество стропил: 0 шт.

      Обрешетка:

      Количество рядов обрешетки (для всей крыши): 0 рядов.

      Равномерное расстояние между досками обрешетки: 0 см.

      Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

      Объем досок обрешетки: 0 м3.

      Примерный вес досок обрешетки: 0 кг.

      Регион снеговой нагрузки

      Расшифровка полей калькулятора

      Уклон кровли в процентах и градусах

      Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

      Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

      Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

      В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

      Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

      Перевод градусов в проценты

      Специфика плоской и скатной кровли

      Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

      ОБРАТИТЕ ВНИМАНИЕ!

      Существует один нюанс, который необходимо принять во внимание при конструировании плоской поверхности. Обязательное условие — установление водоотводных воронок, стенки которых будут наклоняться на 1,5 градуса.

      Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

      Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

      Уклон плоской кровли

      К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

      ОСТОРОЖНО!

      При небольшом азимуте стыки обрабатываются морозо- и водостойким герметиком в обязательном порядке. Если же показатель равен 15 градусам или выше, тогда настилание профнастила должно происходить при нахлесте в 200 мм, а если уклон крыши меньше 15º — нахлест увеличивается на две «волны».

      Минимальный уклон кровли

      Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

      • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
      • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
      • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
      • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
      • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

      По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

      Зависимость уклона от выбора кровельного покрытия

      Как определить угол наклона крыши самостоятельно

      Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

      В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

      Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

      • Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
      • Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
      • Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
      • Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
      • Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
      • Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

      Соотношение высоты конька с пролетом

      В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

      Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

      В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

      Расчет крыши

      Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

      Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

      Полезное видео

      Как рассчитать угол наклона крыши в видео формате:

      Вконтакте

      Facebook

      Twitter

      Google+

      Одноклассники

      Как рассчитать угол наклона крыши

      Венцом строительства дома всегда является кровля, и какой она будет, зависит не только от пожелания домовладельца, но и от того, как рассчитать угол наклона крыши.

      Что нужно перед тем, как рассчитать угол наклона крыши?

      Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

      Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

      Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

      Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

      Расчет необходимой величины пологости скатов мансарды

      Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

      Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

      В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

      Калькулятор расчёта угла наклона крыши

      Выберите 2 любых известных значения, введите их.
      Остальные значения будут рассчитаны автоматически.

      Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

      Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9.5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

      Как материал может повлиять на наклон крыши?

      Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

      Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

      Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

      В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

      А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

      Оцените статью: Поделитесь с друзьями!

      Расчет уклона кровли в градусах и процентахСтройкод

      Само предназначение крыши заключается в защите от природных явлений — ветра, дождя, снега, жары или мороза. Крыша может быть как с минимальным наклоном, так и иметь большое значение уклона. Для того чтоб кровля гармонично сочеталась с постройкой и одновременно с этим безупречно выполняла свои функции необходимо знать как правильно рассчитать уклон крыши.

      При расчетах учитываются следующие факторы.

      Фактор: регион постройки дома

      Первое что берется во внимание — это регион, где построен дом. Каждый регион имеет свои особенности. Количество осадков и сила ветра может сильно отличаться и, соответственно, влиять на оптимальный угол уклона крыши. Например, чем больше в регионе выпадает зимой снега, тем более покатой должна быть крыша.

      На таких крышах снег не скапливается в больших количествах и не утяжеляет всю кровельную систему, а вода уходит быстро, не застаиваясь и не разрушая кровельный материал, следовательно, нагрузка на гидроизоляцию будет меньше. Для регионов, где очень часто дуют сильные ветра, имеет смысл устанавливать крышу с минимальным углом наклона.

      Так, воздействие ветра будет меньшим по сравнению с описанным выше видом крыши. Вся конструкция будет более надежна и меньше вероятности срыва кровельного покрытия при сильном порыве ветра.

      Фактор: вид материала

      Каждый вид материала имеет свои технические характеристики и особенности как со стороны монтажа, так и эксплуатационных моментов. Поэтому необходимо уточнять на какой угол в градусах или процентах рассчитан данным материал.

      При малом уклоне крыши до 10о или в процентах до 15% используют рулонные покровные материалы, такие как рубероид и др., но необходимо знать — чем меньше уклон, тем больше слоев покрытия необходимо укладывать (от 2 до 4 слоев). При уклоне более чем 20% (12о) используют металлочерепицу и керамическую черепицу, профнастил, шифер.

      На что влияет угол уклона крыши?

      С увеличение угла уклона крыши могут возникнуть следующие вопросы и нюансы:

      • Чем больше уклон, тем больше площадь кровли и тем больше необходимо материалов для кровли. Поэтому расчет уклона кровли несет экономический характер, с его помощью можно регулировать и высчитывать необходимые затраты, подбирая оптимальный вариант окончательного вида крыши в зависимости от материальных возможностей.
      • Нагрузка на большие скатные крыши при сильных порывах ветра усиливается в несколько раз. Например, если сравнивать кровлю с углом в 11о и 45о, то воздействие на вторую будет примерно в 5 раз больше. Если все же в ветряных регионах установить такую кровлю, то необходимо укреплять полностью всю конструкцию – стропильную и систему обрешетки. При этом использовать балки большего сечения и делать меньше шаг. Такая конструкция может быть невыгодна с материальной точки зрения и со стороны увеличения веса постройки, что может негативно сказаться на фундаменте и несущих стенах. Поэтому лучше рассчитать уклон кровли в зависимости от природных условий.
      • При достаточно большом угле наклона кровли более чем 60о можно даже не учитывать вес снега, воздействие талой воды и дождя — осадки будут сразу скатываться с поверхности кровельных материалов, не приводя к застою. Но здесь тоже есть особенность. Во-первых — материал должен соответствовать такому большому углу. Во-вторых — обрешетка должна быть с меньшим шагом для более надежной фиксации кровельного материала.

      Малый уклон: плюсы и минусы

      Свои плюсы и минусы имеет и кровля с малым процентом уклона:

      • Зимой необходимо организовывать регулярную очистку от снега. В противном случае при большом накоплении снега и льда кровля может провиснуть под суммарным весом или с нее будут сходить «лавины».
      • Обязательно требуются предусмотренные и установленные системы отвода воды.
      • Даже если отводы талой и дождевой воды установлены и работают в штатном режиме, все щели и стыки листов кровельного материала необходимо обрабатывать герметиком, слой гидроизоляции должен быть более плотнее с уменьшением угла наклона.

      Определение угла наклона крыши

      При развитии IT-технологий появились компьютерные программы, которые помогают в проведении расчетов и определении оптимального угла наклона. Для этого необходимо ввести необходимые данные и вы автоматически получите уже готовый результат.

      Еще один способ как рассчитать уклон крыши — обратиться к профессиональному инженеру-строителю. Он сможет не только сделать все необходимые подсчеты, но и провести консультацию по строительным материалам и организационным моментам. Кстати, это самый лучший вариант из всех возможных. Но услуги мастеров подразумеваю оплату за проделанную ими работу.

      Рассчитать угол уклона можно самостоятельно, но это требует внимания и определенных знаний. Для расчетов существует формула, по которой можно определить либо высоту конька с уже установленным углом ската, либо угол ската, зная высоту конька.

      Разберем на примере и вычислим необходимую высоту конька. Для этого необходимо замерять ширину стены дома. Полученное значение уменьшить в 2 раза и умножить на коэффициент, взятый из таблицы коэффициентов Брадиса, определенный для каждого угла уклона.

      Угол уклона, оКоэффициент
      50,8
      100,17
      150,26
      200,36
      250,47
      300,59
      350,79
      400,86
      451,0
      501,22
      551,45
      601,78

      Таким образом, можно вычислить высоту конька, зная угол уклона, и наоборот, зная высоту конька — узнать угол уклона.

      Делаем вывод

      В принципе, ничего сложного здесь нет, но еще раз напоминаем, что услуги специалистов включают в себя не только проведение необходимых подсчетов геометрических размеров здания, подсчетов расходования материалов, но и профессиональная консультация по любым вопросам, лежащим в сфере деятельности того или иного специалиста. Поэтому пренебрегать их услугами не стоит.

      В любой деятельности практические навыки имели немаловажную роль. Так и с типом кровли и углов ее склона. Всегда можно обратить внимание на соседние дома, а затем по образу и подобию сделать у себя так же. Конечно, если соседняя крыша надежно защищает от всех погодных явлений и при этом имеет безупречный вид – в таком случае она может служить хорошим примером.

      Измерение уклона и уклона крыши

      Ник Громицко, CMI® и Бенджамин Громицко

      И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также их различия, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

      На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

      В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

      Уклон

      Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

      Коэффициент уклона

      Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

      Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

      Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro и уклоне .

      • в виде отношения; и
      • дюймов на фут.


      Шаг

      Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

      Pitch Fraction

      Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

      Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

      Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

      Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

      Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как 1/12 шага, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета будет 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления подъема на весь диапазон.

      Минимальные уклоны для различных кровельных покрытий

      Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций производителя кровельного покрытия по установке.

      • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
      • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
      • Металлическая черепица должна устанавливаться на кровлях с уклоном 3:12 или более (2015 IRC R905.4.2).
      • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
      • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
      • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
      • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
      • Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую вертикали на 12 единиц горизонтальной (Уклон 1%).
      • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
        • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика внахлест
        • минимальная крыша наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
        • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
      • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
      • Однослойная кровля из термореактивного материала должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
      • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
      • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
      • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
      • Фотовольтаическая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.16.2).

      Битумная черепица

      Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

      Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

      Измерение уклона

      Вам понадобится плотницкий уровень, рулетка и карандаш.

      Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

      Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

      Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

      Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

      Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

      Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


      Резюме

      Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


      Как рассчитать площадь крыши — Сделай сам

      Если вам нужна новая крыша и вы хотите узнать, сколько она будет стоить, вы можете рассчитать ее площадь, а затем использовать это число, чтобы оценить стоимость черепицы на квадратный фут. Здесь наши специалисты по монтажу кровли делятся двумя способами расчета площади крыши:

      Что потребуется для расчета площади крыши:

      • Лестница
      • Большой уровень
      • Рулетка
      • Маркер
      • Карандаш, бумага

      Измерение шага

      Чтобы рассчитать площадь вашей крыши, сначала вам нужно рассчитать ее уклон:

      1. Сначала с помощью рулетки отмерьте 12 дюймов на большом уровне и сделайте отметку на 12-дюймовой линии.
      2. Затем поместите лестницу напротив дома в конце фронтона.
      3. Заберитесь на крышу.
      4. После этого поместите уровень напротив обшивки фронтона и прижмите его к стене дома.
      5. Используя рулетку, измерьте расстояние от 12-дюймовой отметки на вашем уровне до нижнего края фронтона. Это число — ваш рост.
      6. Каждое измерение подъема обозначается как «# из 12», и это угол наклона вашей крыши. (Например, если ваш подъем составляет 4 дюйма, уклон вашей крыши будет 4 из 12.)

      Расчет площади (оценка)

      Если вы не хотите проводить много измерений, вы можете использовать расчет уклона, чтобы получить приблизительную площадь вашей крыши в квадратных футах:

      1. Когда у вас есть уклон вашей крыши, разделите это число на 12. (Например, если уклон вашей крыши составляет 4 из 12, вы должны разделить 4 на 12. Это даст 1/3.)
      2. Затем возведите результат в квадрат. (Если ваше число 1/3, возведение в квадрат даст 1/9.)
      3. После этого прибавьте 1 к своему числу.(1/9 + 1 = 10/9.)
      4. Затем найдите квадратный корень из вашего нового числа. (Квадратный корень из 10/9 равен 1,05.)
      5. Определите площадь одного этажа вашего дома в квадратных футах. (Например, если у вас двухэтажный дом площадью 2600 квадратных футов, один этаж будет составлять 1300 квадратных футов.)
      6. Умножьте это число на ваш последний результат, чтобы получить приблизительную площадь вашей крыши в квадратных футах. (1300 x 1,05 = 1365 квадратных футов)

      Расчет площади (True)

      Если вы хотите получить точное измерение площади вашей крыши, вы можете выполнить следующие действия:

      1. Определив уклон крыши, разделите его на 12.(Например, если уклон вашей крыши составляет 4 из 12, вы должны разделить 4 на 12. Это даст 1/3.)
      2. Затем возведите результат в квадрат. (Если ваше число 1/3, возведение в квадрат даст 1/9.)
      3. После этого прибавьте 1 к своему числу. (1/9 + 1 = 10/9.)
      4. Затем найдите квадратный корень из вашего нового числа. (Квадратный корень из 10/9 равен 1,05.)
      5. Затем с помощью рулетки измерьте длину вашего дома. (Не забудьте включить свесы.)
      6. После этого измерьте ширину своего дома.(Не забудьте включить свесы.)
      7. Умножьте длину вашего дома на ширину, чтобы получить площадь. (Например, 40 футов x 30 футов = 1200 квадратных футов.)
      8. Затем умножьте площадь на уклон вашей крыши. (1200 x 1,05 = 1260 квадратных футов)
      9. Чтобы учесть вальмы, гребни и отходы, добавьте 10% от окончательного числа для двускатной крыши и 17% от окончательного числа для крыши коттеджа. (Ваше общее количество будет 1386 или 1474 квадратных футов.)

      Простая формула для определения подходящих типов крыш

      Готовы к новой крыше? Решая, какой тип кровельного материала использовать, некоторые домовладельцы упускают из виду важный фактор: уклон крыши.Наклон вашей крыши подскажет, какие материалы подходят для использования, поскольку не все материалы можно использовать на каждом скате крыши.

      В Western States Metal Roofing мы хотим, чтобы наши клиенты были в курсе. Если вы не знаете, какой у вас уклон крыши или что это вообще значит, мы здесь, чтобы помочь.

      В этой статье мы обсудим:

      • Что такое скат крыши
      • Какой стандартный размер шага
      • Как уклон крыши влияет на стоимость установки
      • Как правильно выбрать кровельный материал в зависимости от высоты кровли

      Что такое Крыша Шаг ?

      Наклон крыши относится к крутизне крыши и указывает , на сколько дюймов поднимается уклон на каждые 12 дюймов, проходящих по горизонтали .Угол наклона крыши может быть выражен в градусах или процентах, но часто его можно увидеть в форме соотношения, например 3:12 или 6:12. Например, уклон крыши 6:12 означает, что уклон крыши повышается на 6 дюймов на каждые 12 дюймов при движении внутрь.

      Крыша Шаг Калькулятор

      Выше показана простая формула для расчета уклона крыши: подъем через пробег равен уклону. Эти значения также можно использовать с калькулятором кровли. Если вы не знаете высоту подъема и пробега вашей крыши, вам придется измерить, чтобы получить эти значения.

      • Подъем — это общая вертикальная высота крыши (от верха каркасной стены до пика крыши).
      • Участок — это горизонтальная длина одной стороны крыши (внешний край периметральной стены по периметру до центра дома).

      Если у вас есть готовые чертежи вашего дома, эти размеры будут на планах. В противном случае вам придется измерять их с помощью уровня длиннее 12 дюймов, рулетки и лестницы.

      Отметьте уровень на высоте 12 дюймов на нижней стороне уровня, чтобы его можно было видеть сбоку. На лестнице рядом с крышей держите уровень горизонтально на высоте примерно одного фута над крышей. Отрегулируйте уровень так, чтобы он находился на уровне измерьте расстояние от 12-дюймовой отметки прямо до крыши. Это число и есть подъем. Так, например, если вы измеряете 6 дюймов от низа уровня до верха крыши, у вас есть уклон крыши 6/12.

      Если вы предпочитаете измерять от чердака, поместите конец уровня напротив низа стропила.Обязательно держите его ровно, а затем измерьте расстояние от 12-дюймовой отметки, которую вы сделали на уровне, прямо до нижней стороны стропил. Полученное вами измерение — это количество дюймов, на которое поднимается крыша на 12 дюймов.

      Что такое Standard Roof Pitch ?

      Хотя стандартного ската крыши нет, можно ожидать, что многие крыши обрушатся где-то между 4:12 и 9:12. Как правило, скаты крыши подразделяются на следующие категории:

      • Плоская крыша : Менее 2:12
      • Низкий Скат Крыша : 2: 12- 4:12
      • Обычная Крыша : 4: 12-9: 12
      • Крутой Наклон Крыша : Более 9:12

      Как Крыша Уклон влияет на ваш Кровля Стоимость

      Коэффициент наклона является ключевым при расчете стоимости.Если ваша крыша относится к категории крутых, ожидайте, что стоимость установки будет выше. Когда крыша приобретает крутизну, которую подрядчик или кровельщик не считает пригодной для ходьбы, для обеспечения безопасности требуются особая осторожность, время и оборудование. Все это приводит к дополнительным расходам.

      Вы также должны учитывать это по мере увеличения уклона крыши, так же как и площадь поверхности крыши. Чем больше площадь поверхности и если учесть крутую крышу, тем больше материала потребуется для ее покрытия.

      Как правило, чем круче шаг, тем выше стоимость монтажа. Крутизна крыши и площадь существующей крыши, особенно той, которая требует ремонта, являются ключевыми факторами, которые следует учитывать, когда речь идет о стоимости.

      Что такое Best Кровля Материал Для Низкий Шаг Крыша ?

      Разрывается между двумя видами крыш? Знание уклона вашей крыши может помочь в принятии некоторых трудных решений намного проще.

      При выборе кровельного материала нужно быть осторожным, так как не все виды кровельного материала можно использовать на каждой крыше. В то время как гофрированная металлическая крыша подходит для низкого уклона, крыша из деревянной черепицы — нет. Более крутая крыша имеет больше возможностей для использования, чем крыша с низким уклоном.

      Низкая скатная крыша неглубокая или даже плоская, поэтому вода не стекает так легко, как более высокая скатная крыша. Использование неправильного типа кровли может привести к протечкам и серьезным повреждениям.

      Ниже приведены кровля шаг диапазоны, которые рекомендуются для популярных кровельных материалов материалов :

      • Металл Кровля (Без стоячего фальца) — 1:12 или больше в зависимости от профиля
      • Битумная черепица — 2:12 или выше
      • Сланец, глина, бетонная плитка — крутой уклон 4:12 или выше
      • Деревянная черепица — 5:12 — 12:12

      Эти значения являются приблизительными и могут незначительно отличаться в зависимости от вашего климата и конкретного материала.Обязательно проконсультируйтесь со своим дизайнером или торговым представителем о том, какой материал лучше всего подойдет для вашего ската крыши.

      Почему важен уклон крыши

      Хотя скат крыши — это то, о чем не думают большинство домовладельцев, это очень важно знать, когда вы подумываете о замене крыши. Если у вас установлена ​​кровельная система, несовместимая с скатной крышей вашего дома, гарантия на систему может стать недействительной, и вы также можете получить повреждения от воды.

      Металлические кровельные системы отлично подходят для большинства типов крыш.Если вы планируете установить металлическую кровельную систему, мы готовы помочь.

      Мы можем помочь вам рассчитать, сколько материала вам понадобится, исходя из площади вашего проекта. Чтобы определить это, нам понадобится длина и ширина вашей стены или крыши.

      Узнайте больше о различных типах металлической кровли:

      Для пологих склонов: металлическая кровля с механическим фальцем: стоимость, виды и преимущества

      Для стандартных склонов: гофрированная металлическая кровля: полное руководство домовладельца

      Понимание терминологии уклона крыши — такой же, как уклон?

      Отличия

      Ниже приводится сравнение технических различий между шагом и наклоном.

      Участок

      Наклон

      Разделить подъем на пролет Разделить подъем на пробег
      Представлено в виде дроби Отображается в виде отношения
      Более распространенное измерение кровли Менее распространенное измерение кровли

      Использование взаимозаменяемых значений наклона и угла наклона

      Поскольку жилищное строительство стало более сложным, ремонт в целом тоже стал невозможным! И подрядчики были вынуждены адаптироваться.При этом большинство (если не все) подрядчики теперь используют уклон и уклон как взаимозаменяемые, особенно при составлении сметы кровли.

      Когда вы читаете о шаге и наклоне, наиболее распространенное объяснение, которое вы найдете, на самом деле является их гибридом. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем за пробегом). Исторически этому есть несколько причин …

      Гибридное определение?

      Во-первых, шаг — это просто более общепринятая терминология.

      Во-вторых, уклон легче рассчитать для двускатных крыш.

      Результат?

      Гибридная комбинация наклонно-спускового механизма; измерение, которое технически имеет наклон, но отображается как шаг и называется шагом.

      Еще не запутались?

      Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) рассматривать наклон и наклон как одно и то же!

      Хотя это упрощение может заставить архитекторов вырваться из головы, уклон и уклон широко используются как синонимы как производителями кровли, так и подрядчиками кровли.И если при заказе кровельных материалов различия не имеют значения, то нет смысла тратить время на то, чтобы быть максимально конкретным.

      Теперь, когда мы разобрались с этим, мы можем перейти к самому важному. Углы крыши! В любом случае нужно определить, какой уклон и наклон крыши нужно определить, не так ли?

      Таблица углов крыши

      Независимо от того, называете ли вы наклон или наклон, расчет крутизны вашей крыши сводится к выяснению ее угла.

      Когда вы определите свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать наклон вашей крыши:

      Шаг Уголок
      0/12 0 *
      1/12 4.76 *
      2/12 9,46 *
      3/12 14,04 *

      4/12

      		 18,43 *
      5/12 22,62 *
      6/12 26,57 *
      7/12 30,26 *
      8/12 33,69 *
      9/12 36,37 *
      10/12 39.81 *
      11/12 42,51 *
      12/12 45,00 *

      Общие примеры

      Плоская крыша: 0/12

      Плоские крыши не имеют уклона, поэтому, если вам нужно выразить наклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0 * или «ноль градусов».

      Низкий наклон: 1/12 и 2/12

      Крыши с низким уклоном часто путают с плоскими крышами, но это не так.Наклон у них есть, просто он не очень выражен. А поскольку уклон такой пологий, вам понадобятся специальные кровельные материалы с низким уклоном. 1 из 12 — самый низкий из низких склонов.

      Вы часто встретите уклон 1/12 на задних верандах внутреннего дворика или на вершине более старой крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

      Стандартные шаги: от 3/12 до 9/12

      Крыши со стандартным скатом — это обычные кровельные скаты, которые можно встретить в основных жилых помещениях жилых домов.В отличие от крыш с низким уклоном, для участков со стандартным уклоном можно без проблем использовать обычную кровельную черепицу . Поскольку здесь достаточно уклона, вам не нужно беспокоиться о сливе воды так, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

      В градусах стандартный угол наклона крыши составляет от 14,04 градуса до 36,37 градуса.

      Минимальный шаг для черепицы

      3 на 12 — это минимальный уклон, необходимый для кровли для черепицы.

      Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 на 12, но это не совсем необходимо и просто увеличивает стоимость вашего проекта.

      Самый крутой стандартный шаг

      Угол наклона крыши 9/12 (36,37 градуса). самый крутой стандартный спуск.

      Все, что выше 9 на 12, считается крутым подъемом.

      Крутой склон: 10/12 и выше

      Любой уклон не менее 10/12 (39,81 градуса) считается крутым. Это включает 10 на 12, 11 на 12, 12 на 12 и высоту, где подъем больше, чем разбег.

      Важное замечание для подрядчиков по кровельным работам: при замене крыш на более крутые, важно учитывать безопасность вашей бригады. Все кровельщики должны быть пристегнуты и пристегнуты!

      Точные примеры

      Если вам интересно увидеть несколько реальных примеров различных уклонов кровли, мы создали для вас схемы некоторых из наших недавних установок кровли.

      Чтобы просмотреть эти примеры, выберите ниже скат крыши, который вы хотели бы проверить:

      Как определить уклон крыши.Настоящая разница между уклоном крыши… | Ашиш Упадхьяй | JustEZ

      Вокруг правильного определения уклона и уклона крыши ведется много споров. Сегодня мы собираемся понять ключевое различие между ними и то, как определить наклон крыши.

      Наклон крыши можно определить как измерение подъема крыши к основанию крыши от центра, которое по существу называется «пробегом крыши». Это расстояние измеряется от центра конька до одного из концов крыши, а уклон крыши — это соотношение между высотой и длиной крыши от центра.

      Уклон крыши

      Предполагая, что крыша представляет собой прямоугольный треугольник, уклон крыши будет измеряться как отношение между BD и DC. Расстояние от центра гребня в сторону (DC) в этом случае будет 4,25 метра, а высота (BD) — примерно 4,24 метра. Следовательно, уклон крыши будет соотношением двух расстояний.

      Наклон крыши, с другой стороны, представляет собой измерение между высотой крыши (BD) и всем пролетом основания крыши (AC) и представляется в виде дроби, а не отношения.

      Есть много разных способов измерения уклона крыши. Один из лучших способов сделать это — измерить нижнюю часть с помощью стропила. В домах с мансардой есть стропила, к которым можно подойти для измерения уклона. Поскольку стропила обеспечивают ровную поверхность для измерения, результаты оказались наиболее точными с точки зрения определения точного соотношения уклона.

      Этот процесс требует, чтобы вы поместили уровень напротив нижней стороны стропила.Убедитесь, что пузырек на уровне находится в центре двух линий и что уровень всегда находится на своем месте. Затем найдите 12-дюймовую отметку от уровня на стропиле. Как только вы найдете отметку, измерьте расстояние до крыши прямо над ней и бинго! Просто запишите размеры, и вы получите уклон вашей крыши. Измерения не нужно разбивать, их можно представить в простом соотношении. Предположим, что высота гребня от отметки 12 дюймов составляет 5 дюймов, тогда уклон будет просто 5:12.

      Однако в некоторых случаях стропила недоступны для измерения уклона, и хорошей альтернативой является залезть на крышу и измерить уклон поверхности крыши. Очень важно убедиться, что крыша доступна и по ней можно безопасно ходить. Процесс измерения уклона несложный, но нужно только быть осторожным при работе на крыше.

      Первый шаг — сделать отметку на уровне 12 дюймов и убедиться, что пузырек находится в центре.Следующим шагом будет использование рулетки и определение расстояния уклона. Вы можете посмотреть это видео, чтобы увидеть, как это делается.

      Доказано, что оба этих метода позволяют получить точные измерения уклона. Если вы, как регулировщик, проводите измерения, находясь на крыше, вам нужно быть осторожным при перемещении по крыше, чтобы не упасть. Лучше всего оценить состояние крыши перед тем, как подняться на нее, чтобы определить, доступна крыша или нет.Инструменты, необходимые для этой работы, — это только уровень и измерительная лента, которые можно легко переносить.

      Измерение уклона крыши может быть полезно для целей оценки, а также может помочь определить кровельный материал, который потребуется для различных видов кровельных работ. Знание размеров крыши и эти методы помогут вам более точно определять уклон крыши.

      Сданный крыши

      Любой плотник знает, что в основе конструкции крыши лежит математика.Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

      В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша. Одна из основных причин засорения дренажей — холодная погода. который вызывает засоры, когда вода превращается в лед; Другие Причины включают листья, мусор и т. д.

      По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

      На рисунке ниже показан пример плоской крыши и скатной крыши:

      Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложный, когда две или более скатные крыши соединяются вместе . Это создает различных уклонов в одном месте, которые необходимо настроить вместе (сконструировать).

      1. Ридж

      2. Бедра

      3. Гейбл

      4. Карниз

      5. Лезвие грабли

      6. Карниз

      Источник: O Plekk Катусемейстер

      Здесь мы видим разные углы и формы, которые могут быть на крыша.

      Скатные крыши могут быть самых разных форм, наиболее распространенными являются двускатные и шатровые крыши.Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

      Источник: Shelton Roofing Santa Cruz

      Источник: Инснериграафика. Ольга Овтаренко (электронная почта)

      Участки

      Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

      На рисунке ниже показаны различные допустимые уклона для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум из 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

      1: планка и черепица

      2: керамическая черепица

      3: окно в крыше

      4: битумный рулон с треугольной рейкой

      5: битумная черепица

      6: цементная черепица

      7: битумная волновая плита и жестяные кровельные листы

      8: фиброцементная плита

      9.металлочерепица

      На приведенном выше графике мы также можно увидеть различные значения, указанные в виде отношения — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

      Давайте посмотрим, как эти разные значения связаны друг с другом:

      Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в I квартале , а противоположная сторона — в II квартале .

      Разделение на кварталы можно увидеть на изображении ниже:

      Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

      Например: если отношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для расчета наклона мы используем функцию тангенса , что означает 1: 1 = 1, где загар 45 = 1

      Для выражения уклона крыши в виде отношения, высоты или около того. называется рост будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называется пролетом ). Значение x показывает, сколько высот до края крыши.

      Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

      Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

      Для Пример: задано значение шага 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

      Разные пути до расчет шаг крыши

      Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

      Вот 2 способа решения проблемы:

      Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

      Уклон крыши 1: 3

      Метод 2: Мы также можем использовать следующее решение

      Высота 4 метра равна 12 м горизонтали длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

      Уклон крыши 1: 3

      Шаг

      также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

      Шаг в процентах равен 1/100

      1 м = 100 см

      , следовательно, 1% составляет 1 см на метр

      1 м = 1000 мм


      , следовательно, 1 составляет 1 мм на метр

      Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

      Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

      Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:


      Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 метра будет подъем на 2 см с учетом того же шага.

      Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

      Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

      Иногда нам может потребоваться построить крышу с таким же углом , но другим размеры

      В этом случае мы используем принцип для аналогичных треугольников для выполнения вычислений.

      Расчет можно произвести с помощью перекрестного умножения :

      Когда мы сравним с скатами , они будут тем же , даже с разным подъемом крыши.

      На самом деле это будет выглядеть как на картинке ниже:

      Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

      Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

      Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

      Далее поясняется, чтобы Чтобы получить это решение, мы приравняем пробег к 100 и выберем подъем, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

      На рисунке выше показаны различные пропорции. шаг может быть таким же.Если, однако, мы Возьмем пробег как 1 , мы можем показать поле следующее:

      Мы уже знаем, что загар 16 42 ≈ 0,3

      Лестницы и канализация

      Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

      Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

      2h + b = 630 мм

      Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

      h = подъем ступени

      b = ступенька


      Сумма двойного подъема и протектор дает постоянный. Отсюда можно определить высоту тона — обычно От 1: 1,5 до 1: 2.

      Для ширины шагов рекомендуется формула h + b = 450 мм.

      Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

      Изображение: Википедия

      Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька имеет другую высоту, это может привести к тому, что вы споткнетесь о шаги.

      Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

      Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

      Например

      Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

      Дано загар 0,5 = 26 33 54,18

      Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

      Следовательно шаг можно задать как 1: 2

      значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете покажите высоту звука как единицу измерения.

      Как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

      Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

      В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

      На фото ниже — поперечное сечение канализации, которая применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

      Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

      Дано h = 300 мм и I = 34500. Используя перекрестное умножение, мы можем сначала вычислить шаг как отношение.

      Подстановка x со значением получаем шаг 1: 115

      ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.


      то же самое касается l.

      шаг в процентах: 1: 115 x 100 ≈ 0,87%

      Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

      это можно представить как соотношение 1: 115

      В чтобы вычислить шаг в процентах, мы должны использовать тангенс

      вариант 1: загар = ч / л

      вариант 2: соотношение 1: x

      загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

      загар 0,0087 = 0,41011655 или 02436,42

      В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

      Расчет площади

      Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

      Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

      Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

      Например

      Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

      загар 35 x 4860 мм = 3403 мм

      Знание по высоте мы можем рассчитать длину стропила.

      В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

      Когда имея дело со сложными поверхностями, мы должны разделить область на части.

      Как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

      Но как действовать, если у крыши более одного угла, как показано ниже:

      Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

      Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

      Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

      Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

      Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

      Длина A, B и H равна

      Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

      BH — гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

      С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

      Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем нужно.


      ср можно рассчитать площадь следующим образом:

      Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

      2 х 22,63м2 = 45,26м2

      В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

      Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку у него такая же высота и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м


      Таким образом, площадь равна:

      А 2 x 33,96м2 = 67,92м2

      DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:


      ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза — боковая GJ длиной 6,93 м.

      Для этого мы можем вычислить площадь треугольника:


      От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м — высота.

      снова Можем посчитать площадь:

      Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

      45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2


      Перекрытие поверхности

      Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

      В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет всего 100 мм.

      Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

      Пример

      Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

      ср начнем с расчета площади поверхности пола:

      6,27 м x 4,37 м = 27,40 м2

      Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

      4,00 м x 0,1 м = 0,40 м2

      Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

      27,40 м2: 0,40 м2 = 68,5 ≈ 69 штук паркетной доски

      Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.



      Пример

      Это Количество плинтусов лучше всего рассчитывать на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

      Первая рассчитаем периметр комнаты:

      (6,27 м + 4,37 м) x 2 = 21,28 пог.м

      пог.м — погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

      Сейчас можем рассчитать необходимое количество плинтусов:

      21,28 пог.м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

      Геодезия и геодезические измерения

      Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя земельные и строительные работы.

      простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При топографической съемке и землеустройстве точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

      В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

      Как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он горизонтально выровнен. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

      Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, которые более точно определяют уровень или отвес.

      А Spirit — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

      В изображение ниже — еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

      пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на одном уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

      Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить в выровненное состояние с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

      А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

      нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

      Средний уровень моря

      В При обычном использовании, возвышения часто называют высотой над уровнем моря.

      MSL представляет собой тип вертикальной опорной точки стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевая отметка, определенная одной страной, не то же самое, что нулевая отметка. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.


      Allikas: http: // stengazeta.net / wp-content / uploads / 10005290-siniy-most_.JPG


      Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

      В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, так как это позволяет вам измерьте не только высоту, но и угол.

      Ниже простой пример использования уровня.

      Пример

      В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

      Нулевая точка самой конструкции — это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).


      На рисунке видно, что здание спроектировано с высотой 1.06 м над уровнем моря (0 высота определяется поверхностью первого этажа). По углам здания отмечается высота земли. Верхний 0,56 м говорит нам, на какой высоте должна оставаться земля вокруг здания, число ниже указывает текущую высоту земли в природе.

      Давайте сделаем небольшой расчет:

      1,06 0,56 = 0,50 м

      Это говорит нам о том, что земля должна быть на 50 см ниже поверхности первого пол.

      Теперь посмотрим, что должен показать уровень, если мы начнем отмечать фундамент здания.Все еще глядя на рисунок выше, мы видим, что горизонтальная балка уровня должна иметь высоту 551 мм, то есть от на уровне моря горизонтальная балка должна иметь высоту:

      819+ 551 = 1370 мм

      Но если мы изменим расположение уровня, результат тоже изменится.

      Следующий вопрос, который возникает, — сколько должна начальная точка уровня? быть ниже горизонтального луча, чтобы он соответствовал высоте 1.06 мес. над уровнем моря.

      Мы знаем, что горизонтальный луч в настоящее время находится на высоте 1370 мм над уровнем моря, и мы можно сделать следующий расчет:

      1370 1060 = 310 мм


      С уровня мы должен иметь возможность считывать 0310, как показано на рисунке выше. Несмотря на то существуют неплохие лазерные инструменты, часто строители по-прежнему предпочитают использовать оптические измерительные приборы для больших расстояний, так как это более точно так как лазерный луч начнет исчезать на больших расстояниях.

      Математически мы можно рассматривать эту ошибку как возникающий угол, поскольку луч, идущий из устройство прямое.

      Расчет ошибки:

      Например, если мы знаем угол ошибки, мы можем использовать тангенс для сравнения значений x1 и x2

      Пример
      Если мы хотим показать частоту ошибок в мм, мы должны сначала преобразовать длину, чтобы получить 40 000 мм.Если принять погрешность всего 0,1, то

      х1 = загар 0,1 x 40 000 = 69,8 мм — это уже очень большая разница,

      х2 = загар 0,1 x 100 000 = 174,5 мм, что вдвое больше

      с на расстоянии 1 м и таком же угле коэффициент ошибки будет только 1,7 мм

      Для этого сюрвейеры должны постоянно корректировать измерения в случае длительного расстояния, поэтому ситуация, изображенная на рисунке ниже, не возникнет.



      Источник: неизвестен



      Основные методы расчета площади крыши

      Угол или уклон кровли определяется ее вертикальным и горизонтальным углом или базовой длиной и шириной крыши.Он рассчитывается как количество дюймов, на которые крыша поднимается по вертикали на каждые 12 дюймов горизонтального расширения. Например, если ваша крыша поднимается по вертикали на 6 дюймов на каждые 12 дюймов горизонтального пробега, ее уклон будет 6:12.

      Знание точного угла наклона вашей кровельной системы очень важно, особенно если вы планируете установить новое дополнение, такое как грабли или систему освещения. Вы должны знать свою презентацию, чтобы быть уверенным, что добавить новый дизайн или установку безопасно.

      Расчет шага крыши

      Чтобы рассчитать уклон крыши, специалисты по установке кровли говорят, что вам понадобится уровень от 18 до 24 дюймов, карандаш и рулетка. Отмерьте 12 дюймов от конца уровня и отметьте его. На чердаке возьмите конец уровня и поместите его у низа стропила крыши. Затем измерьте вертикально от базовой отметки уровня до нижней стороны стропила. Число измерений, на которое крыша поднимается на 12 дюймов, и есть уклон вашей крыши.

      Уклон и стили крыши

      При установке крыши используются две основные категории уклона и стиля. Домовладельцы выбирают между наклонными и плоскими крышами. Если у вас есть крыша с уклоном 2,12 дюйма или меньше, у вас плоская крыша. Если он 9:12 дюймов, это крутая крыша. Крутые крыши эстетичны и более долговечны по сравнению с другими типами крыш.

      Тем не менее, этот дизайн стоит недешево. Выбор крыши с более крутым уклоном стоит дорого и может стоить на 50% дороже по сравнению со средней крышей с уклоном.Однако вы можете быть уверены, что вам не понадобится столько ремонта кровли, потому что он требует меньшего обслуживания.

      Позвоните в компанию Crown Roofing по телефону (604) 210-6655, чтобы получить профессиональные кровельные услуги. Мы обслуживаем клиентов в Суррее и Нью-Вестминстере.

      .

      Related Articles

      1 июля, 1979 alexxlab

      Как сделать фальцевую кровлю: Технология устройства и монтажа фальцевой кровли своими руками

      Содержание Фальцевая кровля своими руками — изготовление фальцевой кровлиРазновидности фальцевых соединенийСамостоятельный монтажОсобенности монтажаВидеокак сделать кровлю, картины, минусы современного замкаПонятие «фальцевая кровля»МинусыЭлементы конструкцииРазновидности материалов для картинТип покрытияКак производится фальцевая кровляИзвестные производителиМетодика укладки фальцевой крышиКак сделать основу для крышиУкладка картинИзготовление вспомогательных элементовВыполнение фальцевЗаключительный этап Как сделать крышу в SketchUp 8 советов по созданию наклонных крыш в Revit […]
      Читать далее
      22 марта, 1977 alexxlab

      Каркас кровли из дерева: Страница не найдена «

      Содержание Страница не найдена «Последние постыПо категориямКаркас кровли из дерева схема (74 фото) — фото Все, что вам нужно знать Как отремонтировать деревянный каркас крыши Когда следует обновить каркас крыши? Проблемы, которые могут потребовать реконструкции Повреждение и распад деревянного каркаса крыши Утечки Избыточная влажность на чердаке Вредители на чердаке Ремонт каркаса крыши для изменения планировки […]
      Читать далее
      17 мая, 1971 alexxlab

      Строительство кровли основные ошибки: 39 ошибок при монтаже крыши, и как их избежать

      Содержание 39 ошибок при монтаже крыши, и как их избежатьОтсутствие проектаСамостоятельное изменение проектаЗамена кровельного материалаДоски с обзолом и другими дефектамиУкладка досок и бруса «как есть», без обработкиНарушение правил монтажаОтсутствие пароизоляцииПерепутанные стороны пленокНегерметичный паробарьерМостики холода в утеплителеСлишком тонкий слой утеплителяОтсутствие снегозадержателейПлохой водоотводНедостаточная вентиляцияНеправильное оформление примыканийОшибки при монтаже кровли из профнастила и металлочерепицыОшибки при монтаже ондулинаОшибки при […]
      Читать далее

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Search for:
