расчет в компании GoodRoofing (Лучшая кровля)

Важным этапом во время возведения строения является разработка сметной документации и плана будущего покрытия. На этой стадии работ обязательно нужно сделать расчет мягкой кровли, сколько материала потребуется и определить его место расположения. Для того чтобы процесс расчётов был точным и легким нужно воспользоваться калькулятором кровли.

Правила расчетов

Расчет гибкой черепицы при строительстве крыши в первую очередь зависит от поиска идеально подходящего равновесного показателя между потреблением ресурсов, а также с устойчивости, длительностью периода использования домостроения.

Важно! Стоит обратить внимание, чтобы снизить риски возникновения непланируемых затрат на последующие ремонтные работы или на внеплановое обслуживание, рекомендуется произвести точные расчеты и недопущение ошибок.

Для того чтобы выполнить правильный расчет мягкой черепицы стоит учитывать важные правила:

• Для качественного использования калькулятора кровельного материала, необходимо точно измерить все кровельные параметры возводимого строения;
• Желательно, перед тем как применять калькулятор стоит откорректировать все размеры в проектно-сметной документации с габаритами уже построенной коробки дома;
• Как только будет выполнен точный расчет, можно приступать к закупке необходимых строительных изделий, которые будут применяться для покрытия крыши;
• Еще одно необходимое условие состоит в проверке геометрических показателей строящейся кровли.

Калькулятор кровли

Важно! Для того чтобы мягкая кровля была прочной и теплой, обязательно прежде чем устанавливать черепицу нужно обустроить стропила и пирог. Пирог должен быть уложен в несколько слоев, которые должны в полной мере обеспечивать необходимый уровень гидроизоляции, теплоизоляции.

Расчет кровли может осуществляться при помощи двух способов:

1. Самостоятельное высчитывание необходимого количества покрытия на крышу;
2. Проведение расчета мягкой кровли онлайн калькулятором.

Конечно, наиболее простым и легким способом высчитывания необходимого количества кровли является применение онлайн калькулятора. Этот способ помогает определить точное количество необходимого покрытия для крыши своего дома.

Но если вы решили рассчитать самостоятельно кровлю, то необходимо знать показатели следующих составных частей строения:

• Размер площади скатов;
• Размерные критерии ендов;
• Габариты примыканий;
• Размеры карнизов;
• Показатель длины коньков.

Особенности расчетов:

1. В первую очередь под мягкую черепицу необходимо уложить подкладочное покрытие. Если этого составляющего элемента не будет, то качество будущей крыши намного снизится, и она прослужит сравнительно не долгий срок;
2. Чтобы узнать необходимое количество рулонов ковров для подкладки необходимо площадь скатов поделить на 15-20 кв.м – этот показатель зависит от вида выбранного материала с самоклеющейся поверхностью или с краями с липкой структурой;
3. В обязательном порядке учитывается метод укладки подкладочного края. Если производится вертикальная укладка, то в обязательно порядке выполняется нахлест на область конька крыши. Если производится горизонтальная укладка, то она наиболее экономная;
4. Необходимо учитывать поправку на нахлест материала, примерно по 10-15 см с каждой стороны, что в результате где-то дает около 30 %;
5. Чтобы узнать точное количество материалов на покрытие кровли необходимо площадь скатов поделить на размер площади, которая перекрывается при помощи одной пачки гибкой кровли. Обычно этот показатель бывает примерно 3 кв.метра. Многие производители рекомендуют к этому показателю добавлять 3-5 % запаса;
6. Размеры ендового покрытия рассчитываются достаточно просто – оно обычно укладывает в области разжелобков, его ширина составляет максимум 0,7 метров и длина 10 метров;
7. Высчитывание коньково-карнизных материалов выполняется согласно длинам коньков и карнизов.

Если крыша обустраивается самостоятельно, то при расчете стоит обязательно учитывать все вышеперечисленные требования. Только так можно определить точное количество материала для покрытия дома.

Если расчеты производятся в онлайн калькуляторе, то для этого необходимо знать показатели следующих данных:

• Площадь кровельного материала;
• Размер длины коньков, торцов, примыканий, карнизов, ендов.

При помощи автоматических расчетов можно узнать точные параметры покрытия для обустройства крыши. Важно чтобы гибкая черепица полностью закрывала всю поверхность, но и в тоже время обеспечивала свое основное предназначение. Поэтому при высчитывании необходимого количества этих изделий нужно учитывать все важные критерии крыши.

Онлайн калькулятор расчета мягкой черепицы. Расчет мягкой кровли правильно

В отличие от листовых кровельных материалов, для правильного расчета количества битумной черепицы достаточно знать площадь кровли, т. область. Дополнительные элементы рассчитываются по аналогии с . Рассмотрим на конкретных примерах методы определения количества битумного материала и его компонентов. Инструкция актуальна для битумной кровли любого производителя: Shinglas, Katepal, Tegola и других.

Компоненты гибкой черепицы: назначение и расчет

Прежде чем приступить к расчету кровли, разберемся с назначением доборных элементов из гибкой черепицы. Названия и виды комплектующих для гибкой черепицы немного отличаются от отделочных элементов из металлочерепицы, но в целом имеют схожие области применения.

На мягкой кровле для отделки также используются металлические планки: ветровая, карнизная (капельница), примыкающая планка. Они имеют немного другую форму, но по назначению аналогичны надстройкам для металлических крыш. Рассмотрим самые распространенные из них.

Представленные доборные элементы из битумной черепицы имеют стандартную длину 2 метра. Для расчета металлических планок необходимо общую длину, на которую будет устанавливаться тот или иной фартук разделить на 1,9 метра (полезная длина каждой планки с учетом нахлеста).

Названия и размеры металлических стержней могут незначительно отличаться.

Важнейшим элементом конструкции мягкой кровли является подкладочный ковер

. . Состоит из битума и является дополнительной гидроизоляцией кровли в случае повреждения основного кровельного покрытия. битумный материал укладывается по всей площади кровли на влагостойкие плиты OSB (OSB — ориентированно-стружечная плита) или влагостойкую фанеру толщиной не менее 9мм. Подкладочный ковер монтируется горизонтально, снизу вверх с нахлестом 100-150 мм.

В случае конструкции крыши с внутренними углами скатов используется специальный ковер ендовы . Как и подложка, он бывает в виде рулонов, но сам материал толще и имеет различные цветовые вариации, соответствующие тону черепицы. Долина – одно из самых уязвимых мест в кровле, поэтому пренебрегать таким материалом не стоит. По всей длине пересечения скатов кровли укладывают ендовный ковер.

Подкладочный ковер рассчитывается исходя из площади кровли с небольшим запасом (около 10%) на перекрытие. Ковер для ендов необходимо рассчитывать исходя из его длины. Если длина ендовы 10м, то и ковер нужно покупать длиной 10 погонных метров.

Вышеперечисленные материалы являются основными комплектующими, необходимыми для устройства кровли из гибкой черепицы. Дополнительные элементы могут понадобиться в случае сложной формы крыши.

Дополнительные аксессуары для черепицы

Для битумной кровли, в отличие от черепичного аналога, изготавливается из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и пенопластовые вставки в качестве барьера от атмосферных осадков или насекомых.

Вентилируемая черепица

Поверх такого пластикового аксессуара крепится коньковая черепица.

Альтернативой коньковому клапану являются крышные аэраторы или клапаны КТВ . Они бывают различной формы, но принцип работы схож – вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а значит защита деревянной конструкции и плит OSB (ОСП) и всей конструкции кровли. кровельная система.

Аэраторы кровельные разных видов

При большой длине ската (более 10 м), исчисляемой от верхней до нижней точки кровли, необходимо устанавливать как вентиляционный канал, так и аэраторы. В противном случае подкровельная вентиляция не будет работать должным образом.

Для защиты от проникновения насекомых или птиц под крышу используется москитная сетка .

Вент. лента пвх

Может быть изготовлена ​​из алюминия или пластика ( вентиляционная лента пвх ). Элемент крепится обычными шурупами по дереву. При монтаже черепицы многие пренебрегают этим элементом несмотря на его невысокую стоимость, что в дальнейшем может привести к неприятным последствиям.

Расчет снегозадержателей для мягкой кровли

Для предотвращения схода снежных лавин рекомендуется установка снегозадержателей (снегоупоров). Для гибкой черепицы используется специальная конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся шурупами в специальные отверстия на плите.

Для битумной черепицы необходимо установить систему удержания снега в момент монтажа кровли, так как часть элемента вставляется под лист черепицы.

Снегозащита для черепицы

Чтобы узнать, сколько снегозадержателей необходимо в случае мягкой кровли, воспользуемся правилом: на скатах с уклоном 30 — 40 градусов снегозадержатели устанавливаются в нижней части кровли. крыша — 4 шт. за 1 погонный метр, а при уклоне кровли от 40 до 70 градусов – 6 шт. на 1 п.м.

Схема установки снегозадержателей

Расчет гибкой черепицы для двускатной крыши

Для расчета количества мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В этом случае каждый скат будет прямоугольником со сторонами a=10 м, b=6 м.

Размеры двускатной крыши

Внимание! Для быстрого расчета предлагаем использовать наш.

По формуле S = a * b вычисляем площадь каждого ската. Если скаты такие же, как в нашем примере, получим площадь кровли Skr.=2*a*b=2*10*6=120 кв.м. Гибкую черепицу необходимо приобретать с небольшим запасом (около 5%), поэтому количество кровли для двускатной крыши составляет 126 кв.м. Для той же площади считается плита OSB или влагостойкая фанера. В случае подкладочного ковра добавьте еще 10 кв. метров, чтобы покрыть.

Универсальная формула для определения количества упаковок мягкой битумной кровли для простой конструкции крыши: Кровля*1,05 / Упаковка

Ориентировочный расчет битумной мастики – 5 литров на 60 – 70 кв. метров крыши. Для нашей местности получаем около 10 литров.

Теперь приступим к расчету комплектующих и аксессуаров. В зависимости от производителя коньковая карнизная плитка выпускается различной длины внахлест, но у большинства производителей одна упаковка покрывает 12 погонных метров конька и 20 погонных метров. метров карнизов. Для наших габаритов длина карниза 20 метров (по 10 метров с каждой стороны), т.е. 1 упаковка. Плюс еще один пак для конька, длина которого 10 погонных метров. метров. Итого получаем комплект «конек/карниз» в количестве 2 штук.

Обратите внимание, что для ламинированной (двух- или трехслойной черепицы) нет необходимости приобретать карнизную черепицу, так как ее функцию уже выполняет нижний прямоугольный слой кровли.

Вентилируемый конек рассчитывается по формуле: длина конька / длина вент. кататься на коньках. То есть делим 10 м на длину вент. конек (у каждого производителя разные размеры). Для такой двускатной крыши будет достаточно коньковых вентиляторов. Если крыша имеет большую площадь, необходимо добавить дополнительные аэраторы – один аэратор примерно на 40 кв. метров.

Металлические полосы имеют стандартную длину 2 метра. Количество ветровых (фасадных) досок S5 рассчитывается по формуле: 24/1,9=13 штук, где 24 – общая длина, на которой будут установлены ветровые фартуки (6м х 4), а 1,9м – полезная длина каждой планка с учетом нахлеста.

Карнизная планка (S1 и S27) рассчитывается аналогично. 20/1,9 = 11 шт. В этом варианте нет примыкания крыши стеной или дымоходом, но расчет будет производиться по той же формуле.

В районе карниза монтируется алюминиевая москитная сетка или поливинилхлоридная лента, поэтому их длина будет равна в нашем случае 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв.м кровли (или 4 штуки на лист). Для представленных размеров около 6 — 7 кг.

Сведем расчет в таблицу:

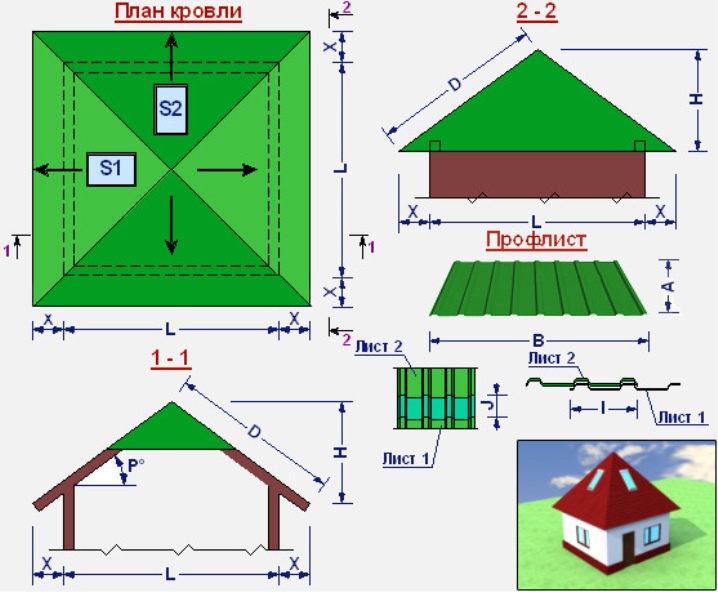

Пример расчета мягкой кровли для четырехскатной вальмовой крыши

Для вальмовой крыши расчет количества гибкой черепицы производится аналогично. Первым делом узнаем площадь кровли и, прибавив 5-7%, получим количество мягкой кровли. Так же рассматриваем OSB (ОСП) и подкладочный ковролин.

размеры вальмовой крыши

Крыша состоит из двух трапеций и двух треугольников. Вычисляем площадь трапеции по формуле:

Ремешок. = (а + b) * Hтрап. / 2 = (3 + 12) * 5/2 = 37,5 кв.м

Площадь треугольника:

Страуг. = d * H треугольника / 2 = 10 * 4/2 = 20 кв.м

Суммируя все площади, получаем площадь крыши 115 кв.м. Для крыши берем с небольшим запасом около 123 кв. метров, а для подкладочного ковра — 135 кв.м.

Коньково-карнизных элементов будет больше за счет наличия не только верхнего конька, но и боковых ребер. В нижней части по всему периметру также укладывается «конек/карниз», за исключением ламинированной кровли. Получаем, что для покрытия конька нужна длина 4*с+а=35 метров (3 пачки), а для карниза 2*б+2*d=44 метра (3 пачки). Вент. опираемся на конек только на верхнюю (горизонтальную) часть ребра. Для правильной вентиляции воздуха под кровлей добавляем 6 аэраторов: по 2 для трапециевидных скатов и по одному для треугольных.

Вторым отличием от двускатной формы является отсутствие ветровой планки, но по всему периметру крыши добавляется количество карнизных фартуков: 44/1,9=24 шт.

Еще нам понадобится немного мастики и гвоздей, чтобы скрепить коньковые плитки и закрепить их. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В завершение также приводим таблицу с показателями необходимого количества гибкой черепицы и комплектующих.

Важно: измерение кровли должно быть выполнено максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как самостоятельно рассчитать гибкую черепицу без помощи онлайн-калькуляторов. Учтите, что процесс определения количества битумной кровли всегда нужно проводить самостоятельно, так как специальные ресурсы в основном предлагают поверхностный результат, без учета дополнительных аксессуаров и запаса материала.

Для расчета необходимого количества доборных элементов и гибкой черепицы вам потребуется знать все размеры кровли по стропильной системе (не по осям).

Если у Вас возникли трудности с расчетами, Вы можете обратиться к менеджерам нашей компании.

Расчет количества пачек обычной черепицы

Для определения необходимого количества черепицы необходимо знать площадь кровли. Для этого нужно вычислить сумму всех составляющих его цифр.

Зная, что стандартный пакет черепицы ШИНГЛАС, включая перекрытия, S исх = 3м 2 (пакет ШИНГЛАС Джаз: S исх = 2 м 2 ) и принимая во внимание коэффициент сложности кровли, равный 1,05, можно рассчитать необходимое количество упаковок гибких рядовых плиток (n).

н = кровельный S*1,05/3 (а для серии ШИНГЛАС Джаз/2)

Расчет количества упаковок коньковой черепицы

Коньково-карнизная черепица монтируется внахлест. При монтаже на коньках гонт делится поперек на 3 равные части размером 330*250 мм. При монтаже на карнизы фиксируется целиком.

Исходя из того, что одной упаковки коньковой черепицы достаточно для:

• 20 погонных метров карниза
• 12 погонных метров конька

получаем формулу, определяющую количество упаковок коньково-карнизной плитки (n):

n = L карнизов/20 + L карнизов/12

Расчет количества рулонов ковра ендовы

Рулон ковра долины имеет следующие параметры:

• длина: 10 метров,
• ширина: 1 метр.

Для расчета необходимого количества рулонов ковра ендовы (n) необходимо использовать формулу:

n = L ендов + L примыканий /10

Расчет количества рулонов подстилающего ковра

В зависимости от уклона кровли подкладочный ковер устраивают либо по всей площади кровли, либо только в местах, где наиболее вероятны протечки. Обязательна установка подкладочного ковра: в ендовах, на коньках, на ребрах, в местах перелома скатов, на фронтонных и карнизных свесах, в местах вентиляционных кровельных выходов.

В зависимости от способа укладки необходимое количество рулонов подкладочного материала (n) можно рассчитать двумя способами:

• На всю площадь кровли (учитывая, что количество подготовленного материала в м2 должно в 1,15 раза превышать площадь кровли) :
  n = S * 1,15 / м2 в рулоне
• Только для мест с наибольшей вероятностью протечки:
  n = (L ендов + L карнизов + L концов + L коньков + L стыков) / количество м2 в рулоне

Расчет количества штук металлических полос

Длина металлических полос (торцевых, карнизных и примыкающих) = 2 метра погонных.

Учитывая коэффициент перекрытия, равный 1,01, получаем формулы для расчета количества металлических полос (n):

N карн. = Lкарнизы * 1,01 / 2
н конец = L концы * 1,01 / 2
н ок. = L соединений * 1,01/2

Расчет количества гвоздей

Кровельные гвозди размером 30*10*2,5 мм применяются для крепления гибкой черепицы и доборных элементов.

• Черепица гонтовая крепится:
  при уклоне кровли до 45º — 4 гвоздя;
  при уклоне кровли >45º — 6 гвоздей;
• Коньково-карнизная плитка — 4 гвоздя
• Долина/подкладочный ковер — по периметру с шагом 200-250 мм.
• Полосы металлические — в шахматном порядке с шагом 150-200 мм.

Общая формула расчета количества гвоздей (n):

n = S кровли * 0,1

Расчет количества мастики

Необходимое количество мастики определяется сложностью кровли – чем больше примыканий, ендов, вентиляционных выходов, тем больше требуется мастики.

Мастика расходуется по следующим нормам:

• концы: 100 гр. в 1 р.п.
• ковер долины: 400 гр. в 1 р.п.
• Примыкающие: 750гр. в 1 р.п.

Количество упаковок мастики (n) рассчитывается по формуле:

n = (L торцов * 01) + (Lends * 0,4) + (L устоев * 0,75)

Расчет системы вентиляции

Сплошной коньковый воздушный элемент конька длиной 1,22 м обеспечивает вентиляцию примерно 25 м2 подкровельного пространства.

Для определения количества коньковых воздуховодов (n):

n = S крыш / 25

При отсутствии на кровле коньковых воздуховодов необходимо предусмотреть установку точечных воздуховодов. Точечные воздушные элементы бывают двух видов: высокие и низкие. Высокие обычно устанавливаются на скатных крышах, а низкие — на крутых скатах крыш.

Расчетная площадь вентилируемого подкровельного пространства точечных воздушных элементов 5 м2.

Онлайн калькулятор кровли предназначен для быстрого и сверхточного расчета количества необходимых материалов для проведения кровельных работ всех типов кровли. Пользоваться этой программой одно удовольствие. Необходимо одно условие — надо более-менее разбираться в геометрии.

Следует отметить, что данный калькулятор является эксклюзивным — он позиционируется как калькулятор мягкой кровли и предназначен для расчета битумной черепицы Шинглас и сопутствующих материалов.

Перед началом расчета программа предлагает выбрать тип крыши. Застройщики предлагают четыре вида: односкатные, двускатные, вальмовые и мансардные.

После выбора типа крыши открывается новое окно — выбор размеров крыши. Программа учитывает все нюансы: ширину и длину крыши, длину карнизов и фронтонных свесов (с обеих сторон крыши), уклон скатов. Последний нюанс очень важен. Ведь в зависимости от угла ската, как по отношению друг к другу, так и по отношению к основанию, расход необходимого материала при кровле может существенно различаться. На случай неуверенности в выборе угла в программе предусмотрена функция «угол наклона ската неизвестен».

Чтобы узнать площадь крыши, необходимо ввести необходимые размеры в метрах. Нужно знать, что если предполагается длина фронтонного свеса, например, 30 сантиметров, то нужно вводить десятичное значение, то есть 0,3.

После ввода всех необходимых данных программа предлагает произвести расчеты по дополнительным показателям. Вниманию потребителя предоставляются расчеты навесов (одно- и двухскатных), учет световых люков и дымоходных труб. Цифры вводятся так же, как и в предыдущем подменю программы.

После этого остается выбрать форму «расчет». Онлайн-калькулятор кровли тратит доли секунд на расчет необходимого количества материалов. Следующий и завершающий этап: программа подсказывает, как действовать дальше. Вы можете сразу посмотреть список, его можно сохранить в двух предложенных форматах (по желанию) — Excel или PDF. Также для удобства предлагается распечатать список сразу после расчета.

Неоспоримым преимуществом этого калькулятора является его точность. В предлагаемый перечень включаются все кровельные материалы указанного типоразмера, их количество дается в определенных единицах измерения (штук, рулонов, килограммов, погонных метров, пакетов и т.п.).

По дополнительным вопросам, если таковые еще возникают, разработчики продумали связь с производителем. Потребитель может отправить прямо со страниц калькулятора электронное письмо с вопросами или пожеланиями и гарантированно получить ответ в кратчайшие сроки.

Правильный расчет мягкой кровли – задача не из легких, но перед выбором материала для кровли хочется иметь представление о стоимости, хотя бы примерно на первом этапе. Рассмотрим, что нужно учитывать и какие особенности учитывать, чтобы расчет был более точным.

Особенности расчета

Есть такое понятие как отходы, и от этого никуда не деться, неизбежно часть материала будет отрезана, может быть повреждена и т.д., поэтому необходимо рассчитывать материал на крышу с запасом.

Производители гонта обычно указывают допуски на «лишние» допуски, которые выражаются в процентах, но это стандартные кровли, поэтому нужно учитывать свой профиль кровли, так как если он сложный, то отходов может быть больше.

Если крыша двускатная, за площадь берем прямоугольник, где стороны — ширина свеса и удвоенная длина ската.

Пример расчета необходимого материала для простого .

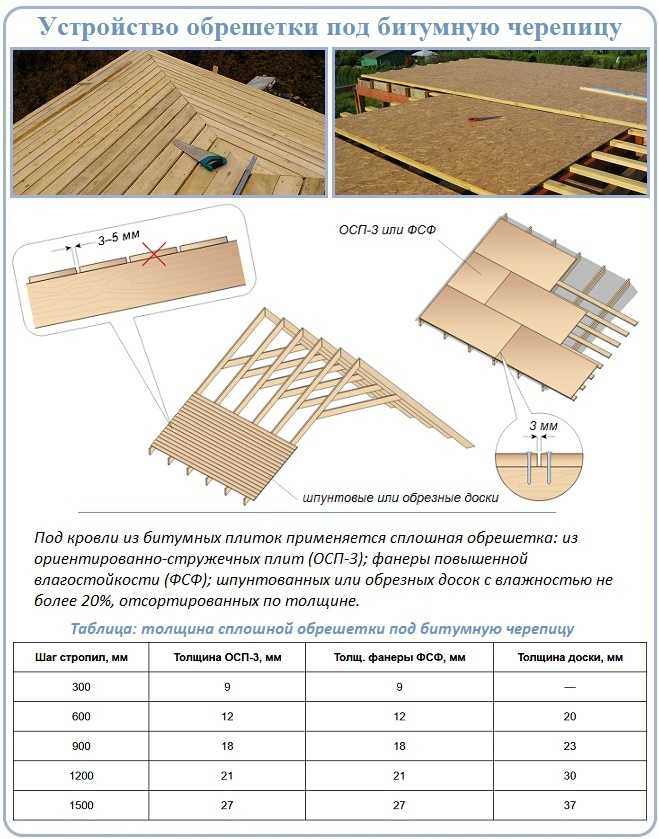

Это чистая площадь, и материал, такой как фанера или подложка, почти соответствует этой площади с небольшим запасом в 3-4%.

Например, у нас получилась крыша площадью 50 м2. Площадь листа фанеры 1,25х1,25=1,57, значит нам нужно 50/1,57=32 листа. Но! Лист фанеры также имеет свои размеры и должен рассчитываться таким образом, чтобы листы шириной 1,25 м максимально точно укладывались в ширину крыши, так как длину свеса можно увеличить или уменьшить (что может быть необходимо при расчет плитки, как мягкой, так и металлочерепицы, например). При этом рекомендуем варьировать длину свеса от площади самого дорогого материала, потому что, скорее всего, цена мягкой черепицы будет больше, чем фанеры.

Площадь мягкой черепицы обычно указана в любом прайс-листе и представляет собой площадь покрытия нетто, из-за характера укладки (внахлест) фактическая площадь плитки будет больше.

Например, площадь упаковки 3,5 м2, значит нам нужно 50/3,5=14,2 пачек, а для двускатной крыши перерасход не более 3-4%, поэтому купим 15. Если листов не будет порчу, материала хватит.

Расчет подстилающего слоя проще, это чистая площадь кровли с учетом ширины ленты, и, как правило, можно купить накладку, чтобы не брать лишний целый рулон. Расчет практически закончен, осталось добавить коньковый элемент, это и есть длина конька, сложить полученные суммы и можно получить примерное представление о порядке стоимости кровли.

Трудности начинаются, если крыша имеет более сложный профиль, поэтому попробуем рассчитать двухскатную крышу с перевязкой с отдельным коньком посередине и скатами сложной формы, так как дом имеет эркеры.

Как рассчитать сложный профиль

Итак, имеем в плане крыши 8 треугольников, четыре трапеции, две трапеции, у которых вершина и низ не параллельны, и два прямоугольника. Чистая площадь составляет 258 м2. Покрываем крышу фанерой, гидроизоляцией, подкладочным ковром (100%), сверху укладываем завершающий слой мягкой черепицы.

1. Фанера. Учитывая сложность профиля, примем перерасход за 10% и получим 258/1,57=165+16=181 лист.
2. Гидроизоляция рассчитывается по площади нетто, а поскольку она продается в рулонах, вам придется добавить один рулон. Количество не указано, так как разные производители предлагают разную ширину и общую площадь рулона.
3. Подкладочный ковер (подкладка под мягкую плитку). Делаем расчет исходя из 5% отходов, на всякий случай понимая, что можем потратить меньше материала. При размерах 1х20м нам потребуется 258/20=13 рулонов, больше пока учитывать не будем.

Теперь — расчет мягкой черепицы.

Исходя из площади упаковки 3,5 м2, получаем нетто размером 258/3,5=74 упаковки. Понимая, что профиль очень сложный, с множеством перекрытий, решаем добавить 10% и получаем 81,44 (или 82 пачки).

Далее рассчитываем погонный метраж коньковых элементов с учетом того, что их также необходимо устанавливать на сгибах в районе треугольников (если угол менее 120 градусов). Вот пока ограничимся длиной этих элементов, взяв столько, чтобы не покупать лишнего. В нашем случае с учетом профиля крыши получилось 78 погонных метров.
Не забываем, что у крыши есть внутренние углы, а значит нужен ендовник. мягкий материал, который будет укладываться в такие углы. Здесь мы тоже ограничиваемся погонным метражом, в нашем случае 51 м.

Профиль этой кровли таков, что нам не нужны дополнительные элементы, такие как ветрозащита, так как свесы будут подшиты сайдингом, а по краям свеса планируется установка водосливной системы. Однако нам понадобится 3 метра, чтобы защитить выступающие края в двух местах. Поскольку стандарт составляет 2 м, вам придется купить две рейки.

Что мы получили? Фанера 181 лист (1,25 х 1,25 м), 258 м2 гидроизоляции, 13 рулонов подложки 1 на 20 м, 82 пачки мягкой черепицы (по 3,5 м2), 78 погонных метров. коньков, 51 погонный метр долины и 4 м ветровой полосы.

С этими данными уже можно идти в магазин, узнавать цены на материал, чтобы рассчитать примерную стоимость кровли. На всякий случай лучше увеличить полученное значение на 3-4%, тогда расчет будет точнее.

Что получилось в результате расчета

А теперь интересные факты. Дело в том, что рассматривалась настоящая крыша. Предварительный расчет на него был именно в том виде, в котором он изложен. Но так как крыша готова, то есть и данные о фактической стоимости материалов.

• ушло 192 листа фанеры, так как в острые углы неравнобедренных треугольников без потери качества покрытия вписаться не получалось и пришлось докупать материал;
• гидроизоляция 285 м2, так как для надежности было решено перекрыть сложные отводы;
• 84 погонных метра коньковых элементов, частично также с нахлестом;
• подкладочный ковер 12 рулонов, т. к. часть квадрата была закрыта ендовами;
Расход долины
• составил 48 п.м.;
• ветровая планка 3 м;
• 85 упаковок мягкой черепицы, так как листы приходилось обрезать на сложных изгибах, а использовать остатки было невозможно.

Однако, с учетом предварительных данных, в стоимостном выражении цена кровли составила +7% к первоначальному расчету, а погрешность (если добавить упомянутые 4%) в 3% позволяет (с учетом суммы ) для расчета предстоящих затрат.

Калькулятор мягкой кровли на крышу. Расчет материалов на кровлю из битумной черепицы

> SHINGLAS Shinglas

Цена от 220 руб за м2 Цена действительна при определенных условиях заказа

Гибкая черепица Шинглас производства Российской компании ТехноНИКОЛЬ под торговой маркой Шинглас. Производственные предприятия этой корпорации выпускают ассортимент утеплителей из минеральной ваты, экструзионного пенополистирола, а также всю линейку битумно-полимерных рулонных материалов для плоских и скатных крыш.

Гибкая черепица Технониколь производится на заводе в Рязани, где расположены пять основных производственных линий мягкой кровли Шинглас. Новейшее оборудование заводов позволяет добиться самых разнообразных цветовых решений скатных крыш. Фабрика по производству черепицы работает с 2005 года.

Мягкая кровля Шинглас изготавливается из окисленного битума высокого качества с добавлением модификатора СБС. По аналогии с финскими и канадскими производителями имеет многослойную структуру.

Мягкая черепица Шинглас Технониколь имеет относительно недорогую стоимость и может применяться на кровлях самых сложных форм с уклоном от 12° и до отрицательных углов (на основаниях куполов и т.п.).

Как выбрать и купить Шинглас: цена коллекций

Компания КРОНА более 10 лет является официальным дилером завода Технониколь и может предложить своим клиентам комплектацию мягкой кровли Шинглас с самыми высокими торговыми скидками. Сегодня в нашем офисе в Москве вы можете недорого купить Шинглас в нескольких коллекциях. Они включают в себя более 30 разновидностей гибкой черепицы различных форм и цветов от 200 до 500 рублей за м2 плитки. Каждая коллекция придает зданиям особую архитектурную выразительность и привлекательность. Мы также работаем с заказчиками из других регионов России.

Производитель «Шинглас» «Техниколь» для более требовательных покупателей, настроенных на кровлю бизнес и премиум класса, за последние несколько лет выпустил в продажу более дорогие премиум коллекции ламинированной многослойной черепицы. Все они имеют официальную письменную заводскую гарантию и длительный срок службы.

Актуальная цена шингласа, а также цена всех коллекций во всех цветах на странице .   Однако лучшим решением будет прислать нам размеры крыши для бесплатного расчета, для этого пришлите нам «Заявка на расчет».

Это необходимо для расчета общей конфигурации гибкой черепицы «Шинглас», так как помимо верхнего покрытия в технологии устройства мягкой кровли предусмотрено множество составляющих и дополнительных элементов. Это подкладочный ковер, торцевые и коньковые элементы, металлические рейки карнизные и торцевые, битумный клей, гидроизоляция и пароизоляция, утеплитель, софит для подшивки карниза, желоба, гвозди. И все эти составляющие существенно влияют на полную стоимость битумной черепицы 9.0014 .

В таблице ниже указана приблизительная цена за м2 различных линеек продукции shinglas в зависимости от срока службы.

Мягкая кровля Шинглас — формы гибкой черепицы Технониколь

Мягкая кровля Шинглас имеет пять видов нарезки гонта — соната, аккорд, трио, танго, джаз. Все они — и классическая шестигранная соната, и прямоугольный аккорд, и стильный джаз пользуются высоким спросом у российских покупателей. И неудивительно, ведь марка Шинглас в нынешних реалиях нашего рынка является самым доступным кровельным материалом среди аналогичной продукции. Заказать мягкую черепицу Шинглас Технониколь может себе позволить не только владелец большого коттеджа, но и владелец дачного участка, и владелец коммерческого здания с большой площадью кровли.

Гибкая черепица Shinglas — классик, ультра, ламинированная двухслойная

Внимание! Это важно. Гибкая черепица Shinglas делится на несколько серий, которые условно можно разделить на эконом, стандарт и премиум.

Выберите серию и коллекцию мягкой кровли Shinglas
Финская плитка Shinglas	Шинглас классический	Шинглас Ультра	Шинглас ламинированный
Серия суперэконом класса. Характеризуется тонким битумным слоем, предназначен для временных крыш или хозпостроек, гарантия Технониколь до 5 лет.	Классическая серия, близкая к эконом, представляет собой недорогую однослойную битумную черепицу Технониколь. При толщине гонта не более 3 мм и дешевом грануляте гарантия производителя до 15 лет.	Стандартные наборы однослойной мягкой черепицы с толщиной черепицы 3,2 — 3,5 мм и более качественной базальтовой крошкой. Гарантия производителя Технониколь на коллекцию из серии Ультра 25 лет.	Отличаются более гладким, как бы покрытым ламинированной пленкой внешним слоем. Серии «Джаз» и «Кантри» — это коллекции бизнес-класса с размером утолщенной черепицы от 5 до 6 мм, двухслойной структурой и сроком службы от 35 до 50 лет. Именно они в продукции этого производителя максимально соответствуют европейским стандартам «цена-качество».

При выборе кровельного материала самое сложное это рассчитать гибкую черепицу, т.к. для определения количества листовой или рулонной кровли можно от руки нарисовать чертеж, по которому сделать раскладку шифера, ондулина или, например, техноэласт. Пытаться выложить таким образом вручную мягкой плиткой придется очень долго, и не факт, что вы не ошибетесь в подсчете. Можно воспользоваться методом интерполяции, развернув гибкую черепицу на один квадратный метр, а затем умножив полученное количество на общее количество квадратных метров кровли. Полученный объем гибкой черепицы можно использовать для примерного расчета стоимости кровельного материала, чтобы оценить порядок цифр и сравнить его со стоимостью, скажем, металлочерепицы или ондулина. При покупке вам неизбежно придется заново рассчитывать количество гибкой черепицы, используя компьютерные программы, ведь эти программы обладают достаточно высокой точностью и позволяют подобрать нужное количество крепежа и дополнительных элементов.

Он-лайн расчет битумной черепицы

Алгоритм он-лайн калькуляторов расчета кровли всегда предлагает сначала выбрать тип кровли дома, для которого мы рассматриваем мягкую черепицу. Выбор обычно невелик: односкатная, двускатная, вальмовая и многозамковая форма. Далее необходимо подобрать коллекцию гибкой черепицы, ведь она отличается не только толщиной и цветом, но и формой гонта. После этого необходимо ввести размеры крыши: длину, ширину, угол наклона, при наличии усложняющих элементов дополнительно ввести их геометрические размеры. Есть калькуляторы, требующие сделать длину коньков, торцов, ширину свесов. После заполнения всех исходных данных остается заключительное действие – рассчитать. В итоге для простых крыш (одно- или двухскатных) итоговое количество черепицы достаточно близко к действительности, для сложных лучше увеличить полученное количество на 10-15%. Например, вы можете

Расчет битумной черепицы в программе «Кровля Профи»

Если пользоваться калькулятором с ресурса, на котором оптовая компания продает гибкую кровлю, то, скорее всего, в расчете выдает только количество черепицы и тех элементов, которые указаны Вами при заполнении будут отображаться исходные данные. Но у хорошего оптовика есть ассортимент гибкой кровли, и, скажем, те же «соты» они предложат не только разных цветов, но и разных производителей. Компании, производящие битумную кровлю, постараются дать вам расчет со всей дополнительной номенклатурой, которую они производят. Так, например, при расчете гибкой кровли Шигнлас компании Технониколь вы получите не только необходимое количество мягкой битумной черепицы, но и количество ламелей – карниза, устоев, фронтонов, расчетное количество пароизоляции , гидроизоляция, битумная мастика, кровельные гвозди, кроме этого материала для обрешетки под битумную кровлю. Будете ли вы заказывать все в комплексе — решать только вам. В качестве дополнения приводим видео о программном комплексе «Строительный калькулятор», оно может быть вам полезно:

Ручной расчет битумной черепицы

Для тех, кто не ищет простых путей, а также привык доверять только своим глазам, приводим методику расчета битумной черепицы вручную.

1. Нарисуйте геометрическую проекцию крыши на плоскость.
2. Рассчитываем его площадь и умножаем на специальный коэффициент, который зависит от уклона. Для уклона крыши в 35º это 1,222. Для уклона 45º — 1,414 и т. д. Получаем площадь нашей кровли.
3. Смотрим на упаковке черепицы или в описании к ней, какую площадь можно покрыть мягкой черепицей из одной упаковки.
4. Далее делим его на площадь, покрытую одной упаковкой мягкой битумной черепицы, и получаем необходимое количество упаковок.

  Пример проекции крыши дома на плоскость

Если этот расчет для вас слишком приблизителен, то вы можете рассчитать крышу, разделив ее на отдельные геометрические элементы. Для каждого элемента нужно найти площадь, которая делится на площадь одной упаковки битумной черепицы, которой вы собираетесь украсить крышу своего дома. Полученное количество пакетов затем суммируется. Последний способ будет точнее, чем сначала суммировать площади отдельных геометрических элементов, из которых состоит кровля вашего дома, а затем общую площадь разделить на площадь укладки битумной черепицы. При этом мы будем учитывать мягкую черепицу, которая будет падать на ребра, в ендову, примыкания и прочие архитектурные сложности кровли в целом, но, к сожалению, не всегда есть возможность использования отрезанных кусков . Для того, чтобы рассчитать количество дополнительных деталей, нам необходимо знать длину коньков, ребер и концов. Тогда длину этих элементов нужно будет умножить на специальный коэффициент, который зависит от формы гонтов. Так, например, для черепицы Тегола Классик, имеющей прямоугольную форму, применяется коэффициент 0,25, а для мягкой битумной черепицы Нордик – 0,34. Для расчета нужного количества гонтов в ендах общая длина долей умножается на коэффициент 0,55 для того же тегола. В некоторых коллекциях черепицы для первого ряда, который укладывается по карнизу, расчет битумной черепицы необходимо производить отдельно, умножая длину карниза на коэффициент 0,145. После подсчета всех фрагментов кровли и сложных мест полученное количество черепицы суммируется и умножается на 10-15%, чтобы иметь технологический запас на брак в работе, в материале или погрешность в расчетах.

Внимание! Цены указаны розничные с учетом НДС и для регионов в радиусе до 1000 км. с завода в Саратове. В остальных случаях необходимо учитывать транспортную составляющую. Есть система скидок.

Расчет количества кровельного материала (производится вручную или с помощью специальной программы), а также расчет монтажа кровли позволяют каждому потенциальному покупателю определиться с выбором покрытия и составить предварительную смету на ремонт или строительство. Финансовая сторона вопроса во многих случаях является ключевой. На основании расчета, выполненного с помощью специального строительного калькулятора, принимается наиболее точное, выверенное решение о покупке коллекции гибкой черепицы.

На первом этапе вы выбираете тип дома, строение и строение стен. На втором этапе представлены коллекции мягких кровель Ruflex:

• sota;
• эстен;
• рун;
• брисс;
• орнаментами.

Выбрав нужный материал, перейдите к выбору цвета гибкой черепицы. Убедитесь, что мы предлагаем самый широкий выбор цветов кровельного материала, подходящего для любого экстерьера. Наконец, после выбора цветовой схемы перед вами появляется форма. Просто введите в соответствующие окна метраж крыши, а также информацию о коньках, торце, карнизах, примыканиях и ендове. Расчет кровли произойдет за секунду, в результате вы получите информационный лист с ценами на мягкую кровлю для вашего дома.

Для удобства можно распечатать полученный результат.

Расчет гибкой черепицы в доме

Существует относительно простой вариант самостоятельного выяснения объемов строительных материалов для кровли, в том числе даже таких инновационных, как гибкая черепица Расчет кровли осуществляется простым техника:

1. Нарисована геометрическая проекция на горизонтальную плоскость. Производить это лучше всего на миллиметровой бумаге или листах в клетку – так будет намного проще рассчитать общую площадь коньков. Полученный показатель умножается на коэффициент наклона. Наиболее распространены наклоны в 35 (коэффициент равен 1,221), а также в 45 (К = 1, 414) градусов.
2. Общая площадь коньков делится на площадь, покрытую материалом из одной упаковки гонта RUFLEX (3 квадратных метра), после чего легко найти общее количество упаковок этого строительного материала. Более точным является вариант с разбиением поверхности на отдельные геометрические фигуры, после чего для каждой из них производится расчет мягкой кровли на крышу. Большая точность достигается за счет учета параметров стыков, ребер и других более мелких элементов конструкции. Покупать битумную черепицу необходимо с запасом (К = 1,03 – 1,07), так как нарезанную черепицу очень сложно встроить в формируемое покрытие.
3. Плитка для карнизов и коньков считается в погонных метрах. В одной упаковке (согласно данным) содержится 17 погонных метров коньковой черепицы и 21 — карнизной.
4. Количество дополнительных деталей рассчитывается намного проще, чем других элементов, из которых состоит мягкая кровля. По результатам расчета производится расчет стоимости карниза, фронтона и прилегающих брусков. В нем длина карнизов или фронтонов, примыканий делится на длину каждого вида бруска.
5. Специалисты советуют при укладке гибкой черепицы учитывать мастерство монтажников.

ФУРНИТУРА МЕТАЛЛИЧЕСКАЯ

Корнизная планка КП-1/КП-2 (красная, зеленая, коричневая) устанавливается на все карнизные карнизы; концевые плиты ПТ-1/ПТ-2 по всей длине торцов крыши; Планки примыкания ПП-1/ПП-2 устанавливаются в местах примыкания кровли к стенам.
  При расчете необходимого количества металлических аксессуаров следует учитывать, что их стандартная длина составляет 2 м, установка производится внахлест, равный 2 см.

БИТУМНАЯ ПЛИТКА

Определить площадь — сумму площадей всех ее сегментов.
  Каждая упаковка битумной черепицы содержит 3 квадратных метра. м. уже готовый кровельный ковер (с учетом нахлеста при монтаже). Вес упаковки 24 кг. При расчете необходимого количества черепицы во избежание проблем, связанных с недостаточным количеством материала, необходимо учитывать коэффициент, соответствующий сложности кровли. На самых сложных кровлях он не превышает 1,05 (5%).

ПЛИТКА КОНЬКА / КАРНИ

Плитка конька / карниза имеет прямоугольную форму. Размер одной черепицы конька/карниза 1000х250 мм. Карнизная и коньковая плитки универсальны и разработаны таким образом, что их можно использовать в обоих случаях. При использовании плитки в качестве карниза (стартовой) она используется целиком и монтируется в стык. В случае использования черепицы в качестве конька каждый лист разделяется надсечками на три части, размер каждой части 330х250 мм. Плитки на коньке перекрываются. Одной упаковки коньковой/карнизной плитки достаточно для монтажа 12 погонных метров конька или 20 погонных метров карниза.

УНД КОВРИК

Ковролин предназначен для надежной гидроизоляции внутренних трещин кровли (скатов), наиболее уязвимых к снеговым и дождевым нагрузкам, а также герметизации примыканий к вертикальным стенам и трубам.
 (Если конек кровли представляет собой выпуклый угол, то «ендов» вогнутый, и этот угол должен быть покрыт пологим ковром перед основным монтажом.)
 Специального расчета по пологому ковру как таковому нет, так как берется по длине напрямую (10 м в рулоне шириной 1 м).

КРОВЕЛЬНЫЕ ГВОЗДИ

При устройстве кровли применяются оцинкованные гвозди с увеличенной шляпкой 30х10х2,5 мм. При монтаже кровли все элементы кровельной системы имеют как бы двойную фиксацию — за счет клеевого слоя и за счет фиксации гвоздями. При углах ската до 45° каждая черепица гонта крепится 4-мя гвоздями, при крутизне 45° расход увеличивается до 6-ти гвоздей на гонт.
 Конек/карниз крепится 4 гвоздями.
Торцы ковра и подкладочного ковра закрепляют по периметру с шагом 20-25 см. №
Металлические элементы крепятся гвоздями в шахматном порядке с шагом 15-20 см. Вес гвоздей в упаковке 5 кг.
Расход гвоздей в комплексе можно оценить как:

МАСТИКИ БИТУМНЫЕ

Следует отметить, что мастика битумная используется для проклейки ендовы, уплотнения карнизов, торцов и примыканий к стенам и трубам. Соответственно, чем сложнее крыша, тем больше нужно мастики. Фасовка битумной пасты — 10 кг.
Нормы расхода:
Используются концевые части — 100 г на 1 м.
На торцевой коврик — 400 г на 1 м.
 Для герметизации стыков — 750 г на 1 м.
 Советуем обратить внимание ваших клиентов, что повышенный расход клея выше указанных норм не приводит к более качественному склеиванию, поэтому рекомендуется придерживаться нормы расхода битумной мастики и не превышать ее.
