    Кровельное ограждение Grand Line от официального российского производителя

    Кровельное ограждение – это основной элемент защиты жизни и здоровья людей, находящихся на кровле.

    Кровельное ограждение обеспечивает безопасность перемещения по кровле при проведении профилактических работ, обслуживании и ремонте.

    Кровельное ограждение может быть дополнено трубками снегозадержателя, решая одновременно две задачи.

    Возможно изготовление в нестандартных цветах по каталогу RAL. Cроки, стоимость и наличие краски уточняйте у менеджера.

    Комплектация:

    Технические характеристики:

    высота 900 и 1200 мм
    ширина 3000 мм
    угол наклона к полотну кровли 90° — 50°

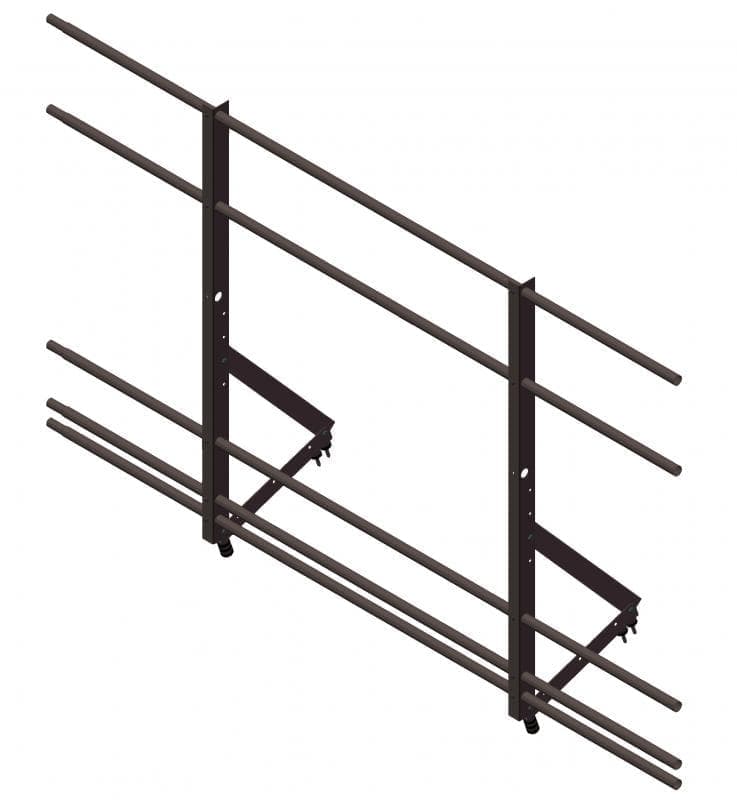

    Кровельное ограждение Grand Line со снегозадержателем
    Наименование Ограждение
    900 мм
    Ограждение
    1200 мм

    Кронштейн универсальный Grand Line, толщина стали 2,0 мм (оцинкован, 180 г/м²) 4 шт
    Стойка Премиум, толщина стали 2 мм (оцинкована, 180 г/м²) 3 шт,
    длина 780 мм
    3 шт,
    длина 1080 мм
    Раскос, толщина стали 2 мм (оцинкован, 180 г/м²) 2 шт
    Труба снегозадержателя Grand Line, толщина стали 1 мм (оцинкована, 180 г/м²) 4 шт 5 шт
    Болт М8х20 4 шт
    Болт М8х30 4 шт 5 шт
    Гайка М8 + шайба 8 шт 9 шт
    Саморез кровельный 5,5х19 8 шт 11 шт
    крепление кронштейна к металлочерепице / мягкой кровле
    EPDM резиновый уплотнитель 16 шт
    Саморез 8х60
    8 шт
    Кровельное ограждение Grand Line без снегозадержателя
    Наименование Ограждение
    900 мм
    Ограждение
    1200 мм

    Кронштейн универсальный Grand Line, толщина стали 2,0 мм (оцинкован, 180 г/м²) 4 шт
    Стойка Премиум, толщина стали 2 мм (оцинкована, 180 г/м²) 3 шт,
    длина 780 мм
    3 шт,
    длина 1080 мм
    Раскос, толщина стали 2 мм (оцинкован, 180 г/м²) 2 шт
    Труба снегозадержателя Grand Line, толщина стали 1 мм (оцинкована, 180 г/м²) 2 шт 3 шт
    Болт М8х20 4 шт
    Болт М8х30 2 шт 3 шт
    Гайка М8 + шайба 6 шт 7 шт
    Саморез кровельный 5,5х19 8 шт 11 шт
    крепление кронштейна к металлочерепице / мягкой кровле
    EPDM резиновый уплотнитель 16 шт
    Саморез 8х60 8 шт

    Высота кронштейна в комплекте с 4мя EPDM резиновыми уплотнителями позволяет установить кровельное ограждение Grand Line на кровлю с высотой профиля кровельного полотна до 80 мм (выше ПН 75).

    Внимание! Для монтажа кронштейнов снегозадержателей/ограждений на металлочерепицу Kvinta Plus и Kvinta Uno на нижнюю часть каждого кронштейна требуется дополнительный ЭПДМ уплотнитель и саморезов М8×80 (глухарь)

    .

    Дополнительная комплектация для фальцевой кровли

    Скоба кронштейна мостика переходного специально разработана для возможности применения мостиков на данном виде кровли. Она надёжно прижимает кронштейн к фальцевому шву при помощи болтов. Скоба полностью оцинкована и окрашена.
    Кронштейн универсальный Grand Line симметричен, поэтому его можно использовать на фальцевой кровле как с левым, так и с правым загибом фальцевого шва.

    Крепление кронштейна для фальцевой кровли

    Скоба ЭБК — двойной стоячий фальц (затяжка)

    Скоба ЭБК — Кликфальц Pro (затяжка)

    Стеклянные ограждения на крышу, цены.

    Стеклянные ограждения кровли под ключ в Москве

    Преимущества стеклянных ограждений крыш

    Стеклянные ограждения кровли в последние несколько лет набирают свою популярность. Это связано с тем, что плоская кровля жилых и коммерческих зданий обустраивается как эксплуатируемая.  На крыше может быть оборудована летняя веранда кафе, бара или ресторана. Для частных владельцев пентхаусов или квартир такая часть кровли – это прекрасное место для отдыха с изумительным открывающимся видом.  Именно стеклянные ограждения для крыш позволяют сохранить уникальный, ни с чем не сравнимый по красоте вид.

    Основные виды и особенности монтажа стеклянных ограждений для кровли

    Среди ограждений для крыши из стекла можно выделить следующие основные виды ограждений и их установки:

    Профильная. Самая простая и бюджетная по сравнению с другими видами стеклянных ограждений кровли. Монтаж стеклянного полотна в специальный зажимной алюминиевый профиль серии T100 или K601 по всей длине. Сверху кромка стекла может остаться полностью открытой, но при толщине стекла до 12мм возможен конструктивный незначительный люфт стеклянных полотен. Либо  по проекту заказчика  и нашей рекомендации для жесткости всей конструкции стеклянного ограждения крыши может быть установлен П-образный профиль из нержавеющей стали либо поручень с пазом под стекло круглого или прямоугольного сечения.

    Профильные системы стеклянных ограждений для крыш. Компания «ПерилаГлавСнаб» разработала и запатентовала серию профильных зажимных систем т100, предназначенных для фиксации стекла в горизонтальной и вертикальной плоскости консольным образом.  Системы зажимных алюминиевых профилей т100 предназначены для 8 типов размеров зажимаемых закаленных стекол: 10мм, 12мм, 16мм, 20мм, а также триплекса 5+5мм, 6+6мм, 8+8мм, 10+10мм.  Одной из главных особенностей профиля т100 является возможность применения стекол толщиной 20мм и триплекса 10+10мм, чем не могут похвастаться прочие аналоги алюминиевых профилей.

      k601 — профиль для ограждений на несущем стекле (для стеклянных ограждений). Максимально допустимая высота ограждения может доходить до 1200 мм, боковая нагрузка – до 430 кг.

    Точечная. Монтаж стеклянных ограждений кровли  в торец имеющегося парапета на точечном креплении. Точечную систему монтажа выбирают тогда, когда имеется парапет высотой не менее 350мм и он закрыт крышкой. Тогда целесообразно для сохранения герметичности крышки от попадания влаги в виде осадков производить монтаж стеклянных перил с торца. Чем выше высота парапета, тем более жесткой будет конструкция перил из стекла.  Конечно, такие стеклянные ограждения для крыши более дорогой вариант по сравнению с профильной системой. Во-первых, площадь стекла технологически больше – выше стоимость материалов. Во-вторых, монтаж таких ограждений дороже минимум в 1,5 раза, т.к. требует привлечения специализированных монтажников, которые умеют правильно позиционировать и выравнивать стекла на торцевых крепежах.

    В-третьих, стекла изготавливаются с отверстиями  все риски связанные с возможными сколами, трещинами в стеклах, а также погрешностями замера лежат на нас, как на производителе.  В точечной системе монтажа ограждений крыши из стекла используются комплектующие серии k277 собственного производства «ПерилаГлавСнаб».  В зависимости от технического задания заказчика и проекта мы можем предложить различные модификации данной серии комплектующих.

    Стоечная. Установка стеклянного ограждения кровли с креплением к министойкам. Министойка — это металлоконструкция, изготовленная по индивидуальному проекту заказчика или из стандартного ассортимента нашей компании. Металлоконструкция устанавливается как сверху пола кровли, так и в торец имеющегося парапета. Если у Вас уже есть дизайн-проект, присылайте его нам и мы рассчитаем изготовление из нержавеющего или черного металла с покраской стоечной системы для стеклянных ограждений крыши.

    Конечно, стоит понимать, что стоимость эксклюзивного проекта «под ключ» будет выше, нежели установка ограждений из стекла с использованием стандартной линейки комплектующих собственной марки «ПерилаГлавСнаб». В нашем ассортименте порядка десяти различных видов напольных стеклодержателей. Мы можем прислать Вам фотографии объектов с использованием таких стандартных министоек для стеклянных ограждений крыши.

    Варианты стекла для стеклянных ограждений кровли и крыши

    При выборе стекла мы руководствуемся пожеланиями и проектом заказчика. Если проекта нет, то Ваш менеджер проекта предложит Вам услуги конструкторского отдела. В итоге Вы получите визуализацию и техническое решение для стеклянных ограждений для крыши, которое включает в себя расчет оптимальной толщины стекла для Вашего объекта.

    Толщина стекла

    Стеклянные ограждения для крыш и кровли должны отвечать всем требованиям безопасности. Мы настоятельно рекомендуем стекло триплекс толщиной 6+6мм или 8+8мм. Триплекс – это склеенные между собой два листа стекла. Если одно стекло бьётся, то второе благодаря клейкому слою держит осколки и они не рассыпаются и не могут поранить окружающих. Второй фактор – это толщина стекла. Чем толще стекло в ограждениях кровли, тем большую ветровую нагрузку оно будет выдерживать и тем меньше будет естественный люфт такого стекла.  В целях экономии бюджета, когда Вы сильно ограничены в средствах, но хочется сделать покрасивее, можно установить обычное закаленное стекло толщиной не менее 12мм. Такое решение не приемлемо для коммерческих объектов и обычно устанавливается на крышах частных домов, где проходимость крайне низкая и вероятность разбития стекол минимальна.

    Цвет и тип стекла

    Самым распространенным вариантом, который устанавливается на 95% объектов, где нужны стеклянные ограждения кровли – это обычное прозрачное стекло триплекс марки М1. У такого стекла есть характерная кромка зеленоватого цвета.

    Оптивайт – осветленное стекло. Дороже на 30-40% минимум по сравнению со стандартным стеклом. Как говорят дизайнеры – это полностью прозрачное стекло без зеленого оттенка. Кромка такого стекла имеет голубоватый отлив. Если нужно подчеркнуть статус своего заведения или загородного дома, то инвестируйте в красоту на долгие годы.

    Цветное стекло. Если дизайн-проект предполагает использование цветного стекла ограждениях, то мы можем предложить Вам различные варианты. Наиболее популярными оттенками являются серый, коричневый и черный.  Хотим обратить Ваше внимание на один тонкий момент. Если в процессе доставки стекла или при монтаже одно из стекол бьется, то изготовленное заново стекло может чуть отличаться по оттенку от основной партии. Такова особенность цветных стекол – гарантировать попадание в цвет 1:1 не может никто.

    Стопсол. Пожалуй, самым необычным вариантом является конструкция ограждений для крыши со стеклом стопсол. Стопсол – это солнцезащитное  стекло, которое отражает свет и имеет зеркальное покрытие. Установив такое стекло в ограждениях зеркальной стороной наружу, Вы получите эффект «исчезающих» ограждений. Стеклянная поверхность будет отражать как зеркало окружающий пейзаж, небо, солнечный свет и перила будут сливаться с природой или окружающим урбанистическим пейзажем. Очень красивый и необычный вариант. Как правило, применяется серое или коричневое стекло стопсол толщиной 6+6 или 8+8 мм.

    Есть и другие виды конструкций стеклянных ограждений крыши, где в качестве несущих опор монтируются стойки из нержавеющей стали.  Об этом Вы можете подробнее узнать в разделе «Ограждение для кровли и крыши».

    Пример стеклянных ограждений и перил для крыш:

    Цельностеклянные ограждения эксплуатируемой кровли

    • Крепление на министойках
    • Кромка стекла защищена профилем
    • Каленое стекло — 12мм

    Особенности и преимущества этого решения:

    Каленое стекло очень твердое и надежное, но при ударах в торец может разрушиться, поэтому для повышения надежности нужно закрыть кромку профилем или трубой с пазом. Таким образом стекло выдержит колоссальную фронтовую нагрузку.
    Министойки крепятся к парапету сбоку, с таким креплением стеклянные ограждения выдержат большую ветровую нагрузку.
    Каленое стекло 12мм надежное и безопасное. В случае разрушения вниз полетят мелкие, не острые осколки, которые никого не травмируют.

    ЦЕНА: от 28 000 ₽/п.м.

    Несущее стекло на крыше жилого дома

    • Ограждение с коннекторами.
    • Крепление на министойки.
    • Кромка стекла открыта
    • Стекло каленое — 10 мм

    Особенности и преимущества этого решения:

    Это эксплуатируемая кровля со смотровой площадкой. Для сохранения дизайнерской идеи «воздушности» отказались от специального профиля на кромке стекла, но связали стекла между собой коннекторами для стеклянных ограждений.
    10 мм каленого стекла имеет вполне достаточную динамическую сопротивляемость ветру (гарантировано, согласно ГОСТу 30 кН).
    Для надежности выбраны стойки с креплением стекла на болт (в стекле просверлены монтажные отверстия). Микростойки зафиксированы анкерами.

    ЦЕНА: от 16 800 ₽/п.м.

    Ограждение на несущем стекле на крыше коттеджа

    • Крепление на анодированный профиль (для большей надежности и жесткости конструкции).
    • Кромка стекла закрыта профилем.
    • Стекло — триплекс 8х8 мм.

    Особенности и преимущества этого решения:

    Все ограждения в доме исполнены на несущем стекле в профиле. Для кровли так же был выбран этот способ крепления. Профиль выдерживает большие нагрузки (удар 80 кг груза в свободном падении с 2 м) и при этом очень быстро и просто крепится. Для увеличения жесткости и удобства использования установили профиль на кромку стекла (если проект позволяет, то вместо профиля лучше использовать трубу с пазом).
    Каленый триплекс специально выбран из соображений безопасности (его практически невозможно выбить).

    ЦЕНА: от 19 350 ₽/п.м.

    Стеклянные ограждения со стойками на кровле многоэтажного дома. Дешевый аналог.

    • Стойки — круглая труба 38,1 мм (Super AISI304L)
    • Декоративные низы стоек.
    • Крепление в парапет крыши.
    • Каленное стекло 8 мм.

    Особенности и преимущества этого решения:

    Зазор между стеклом и парапетом стены дает возможность талым и дождевым водам стекать не задерживаясь на крыше.
    Стоки закреплены в парапет на закладную деталь и хим. анкер (мы всегда используем именно нержавеющую закладную деталь, чтобы не спровоцировать гальваническую коррозию).
    Стекло повышенной прозрачности — это просто и красиво. Хотя в комбинации со стойками желаемый эффект не достигается, нет ощущения безграничного поля просмотра.
    Ограждения из нержавейки требует специального обслуживания: обработки антикоррозионным составом, иногда физической переполировки элементов ограждения. Можно продлить сток службы ограждений, сделав их из стали марки Ultra AISI316.

    ЦЕНА: от 8 500 ₽/п.м.

    Преимущество цельностеклянных ограждений для крыш:

    • Дополнительная коммерческая площадь.
    • Большая привлекательность для посетителей.
    • Повышенная безопасность использования кровли, даже для детей.
    • Комфортность и удобство в пользовании крышей и кровлей.
    • Придают статусности объекту недвижимости.
    • Стеклянные ограждения соответствуют требованиям ГОСТов.
    • Стеклянные ограждения быстро монтируются.
    • Не требуют обслуживания.
    • Стеклянные перила не ржавеют.

    Ограждение на кровле — высота, монтаж, устройство кровельного ограждения

    Кровельная конструкция, это сложное сооружение, в которое включены разные взаимосвязанные, дополняющие друг друга детали. Эти конструктивные элементы обеспечивают крыше прочностные характеристики, несущую способность, увеличивают срок службы и безопасность. В данной конструкции к важному фактору принадлежит ограждение, с помощью которого происходит удобное обслуживание скатной или плоской кровли. В некоторых строениях барьеры являются обязательными, эксплуатация без них экспертами не допускается.

    Ограждение кровли

    Для чего нужны ограды на кровлях

    Кровлю с любым покрытием приходится в ходе использования ремонтировать и обслуживать. В ГОСТ 25772-83, указаны технические условия, ГОСТ Р 53254 2009 г. регламентирует стандарты изготовления, в общем порядке кровлю обустраивают ограждениями для защиты от снежных лавин, падения с высоты субъектов и предметов. Высоту заградительного устройства рассчитывают по виду кровли, уклону ската и количеству этажей. В каждом типе кровельной конструкции барьер устанавливают с целью:

    • формирования на крыше зоны отдыха, цветника с насаждением растений;
    • безопасности обитателей, чтобы люди не падали, ограда позволяет безопасно эксплуатировать здание;
    • задержания снега, защиты фасадов дома и вокруг от падений снежных масс, накопленных наверху.

    Снегозадержатели имеют свои виды, конструкции, расцветки, наличие разных производителей. Стальные трубы или уголки соединяют сваркой, устанавливают по периметру края свесов.

    Барьерный функционал

    Строительные стандарты с утвержденными нормами для обустройства кровель, в зависимости от разных критериев и факторов влияния, разделяются по типам и высотам. На данном этапе строительства нельзя экономить, устанавливать с нарушением требований ГОСТ. На многие здания ввод в эксплуатацию строительные эксперты не разрешат, без надлежащего вида и габаритов парапетов. Согласно СНиП оградительные сооружения имеют определенное назначение:

    1. Предотвращают стихийный сход снега с кровли, снижают скорость скольжения осадков, защищают от травмирования наледью, проходящих мимо людей. Снегозадержатели устанавливают под разными углами наклона, чем характеризуется мощность конструкции, стандартный равен 150.
    2. Обеспечивают безопасность персоналу обслуживания от падений, когда работник чистит крышу, дымоход, устанавливает ТВ антенну, ремонтирует покрытие.
    3. Предотвращают сток воды. Без ограждений с плоской кровли атмосферные осадки стекают беспрепятственно на тротуар, размывают отмостку с фундаментом.

    Ограждение может выполнять не только защитные функции, но и служить элементом декора на здании.

    Элементы заграждений

    На кровле строят ограждения, тип и вид обустройства зависят от целого ряда факторов влияния. К ним относятся:

    • вид кровли;
    • тип покрытия;
    • характер применения;
    • уклон ската;
    • этажность дома.

    Металлические ограды бывают:

    • коваными;
    • сварными;
    • сетчатыми;
    • листовыми.

    В производстве оград для крыш в качестве материала используют оцинкованную, нержавеющую сталь или медь. По популярности лидируют железные сплавы. Они отличаются доступной ценой для большинства слоев населения и долгим сроком службы. Возможно, эксплуатационный срок был бы больше, но сплавам мешает малая стойкость к коррозии, а неправильная эксплуатация ведет к полному разрушению оград. Металлические изделия стали укреплять от разложения ржавчиной специальной порошковой обработкой.

    Следует правильно выполнять монтаж. Плоские и малоуклонные, эксплуатируемые кровли оборудуют ограждением по периметру. Скатные крыши ограждают по кромкам, по карнизному свесу. Крепят конструкцию к капитальным элементам – бортикам или к сплошной обрешетке. Установку нужно выполнять до монтажа ондулина или листового металла, потому что на скатной кровле закрепить ограждение будет сложно. В кровельных работах необходимо строго соблюдать порядок работ по обустройству крыши. Опоры, металлические предметы защищают от коррозии специальной обработкой и резиновыми прокладками в местах соединений.

    Инструкция по монтажу кровельного ограждения

    Ограда на кровле не является единой монолитной системой, это комплексная структура из разных деталей. Ограждения состоят из набора следующих элементов:

    • оградительных опор, это металлические трубы, соединенные сваркой, высоту определяют индивидуально, в каждом изделии по месту установки;
    • горизонтально крепят металлические планки или трубы с размерами, зависящими от назначения и площади кровли;
    • крепежных болтов, гаек.

    Регулируют установку барьеров стандарты, заложенные в СНиП и ГОСТ. Вначале конструкции создают в чертеже, затем переносят в проект. Парапеты рассчитывают по количеству и высоте, учитывают климатические условия в регионе строительства. Обычные барьеры без архитектурных изысков состоят из конструкций:

    1. Снегозадержателей, которые крепят вокруг кровли на свесы, чем задерживают снег на скользком скате. Приспособления разделяются по назначению. Одни устройства разрезают пласты на мелкие части, чтобы снизить скорость скольжения. Другие изделия в виде снегобарьеров полностью задерживают снежный массив от падения. Установка осуществляется на участках скатных крыш, где внизу ходят люди.
    2. Переходных мостиков, по которым передвигаются строители для ремонта крыши или установки дополнительный элементов. Рассчитаны площадки на средний вес человека, чтобы не допустить нарушений в кровельном материале и предоставить опору для ног.
    3. Кровельных лестниц с креплением на поверхности кровли. С помощью этого приспособления с легкостью передвигаются по кровле, чтобы чистить, ремонтировать, выполнять разного рода обслуживание.

    Любой кровельный барьер изготавливают из прочного металла, с антикоррозийной обработкой. При этом ограждение рассчитано на устойчивость к нагрузкам, с весом, не оставляющим деформаций на кровельном покрытии.

    Устройство кровельного ограждения

    Какие требования у ГОСТ к ограждениям

    Соблюдением стандартов и нормативов ГОСТ в изготовлении и монтаже ограждений, обеспечивают абсолютную безопасность людям, которые будут ходить возле дома или выполнять обслуживание объекта. Расчет параметров выполняют в индивидуальном порядке, опираясь на характер использования кровли, размер уклона. В проекте указывают:

    • высоту ограждений;
    • расстояние между опорами;
    • промежуток от нижней точки барьера до кровельного покрытия.

    Заграждения на крыше строят с учетом следующих мер безопасности:

    • Монтаж с уклоном скатов максимум 120 на доме высотой не больше 10 м. Больше 120, если постройка не превышает 7 м.
    • 0,6 м., самая маленькая высота барьера на не эксплуатируемой кровле и до 1,5 м. на эксплуатируемой крыше.
    • Дистанция между опорными планками не больше 0.12 м., но прочность увеличивает уменьшение расстояния.
    • 0.35 м. промежуток между крышей и низом парапетов.

    При вводе здания в эксплуатацию экспертная комиссия испытывают кровельные ограждения на прочность. Берут 2 точки с расстоянием на 10 м., устанавливают груз на несколько минут. Когда снимают нагрузку, оценивают состояние ограждения. Без наличия деформаций барьер разрешают использовать.

    Порядок испытаний кровельных оград установлен правительственным постановлением №390. В нормативном акте произведена регуляция противопожарного стандарта для руководителей производств, на зданиях которых установлены заграждения. Руководства ЖКХ, многоквартирных жилых домов, эти требования тоже касаются. Через каждые 5 лет ограждения должны проходить через тщательную проверку. После чего составляют акт о соответствии параметров, указанных в техдокументации на ограды, установленные на крышах.

    Кровельные ограждения — нормы и требования

    Дата последнего изменения:

    19 апреля 2017

    Время на чтение:

    8 минут

    619

    Любая крыша требует постоянного ухода и обслуживания. Особенно во время зимы, когда под давлением снега нагрузка на её каркас может значительно увеличиться. К тому же уборка кровли, починка и простой контроль за состоянием всей конструкции – работа вовсе не из безопасных.

    Каждая минута на высоте сопряжена с риском получить серьёзные увечья. Поэтому по всему периметру крыши, на которой находятся люди, обязательно должны присутствовать специальные ограждения кровли.

    В этой статье

    • Подробнее о крышах
    • Разновидности заграждений
    • Решётчатое/леерное
    • Экраны из высокопрочного оргстекла
    • Строго по ГОСТу и СНиП
    • Важные моменты при монтаже
    • Этапы установки

    Подробнее о крышах

    Существует два вида кровельных конструкций: скатные и плоские. Благодаря своей практичности, последние пользуются гораздо большей популярностью. На них можно организовать место для отдыха (как для спокойного, так и для активного), обустроить территорию для прогулок или же сделать полноценный балкон.

    К тому же, все крыши по их предназначению делят на 2 типа: эксплуатируемые и неэксплуатируемые.

    • Конструкция эксплуатируемых изначально предусматривает возможность находиться на них для бытовых (досуг, отдых, развешивание белья и т.д.) и рабочих (ремонт, уборка) целей. Чтобы обезопасить всех пребывающих на крыше людей, к жёсткости её основания предъявляются более высокие требования. Как и к прочности устанавливаемых ограждений.
    • Неэксплуатируемые жёстким каркасом не отличаются. Они не рассчитаны на ту же нагрузку, что и предыдущий тип. Поэтому их ремонт и техническое обслуживание требует не только установки ограждения кровли, а ещё и трапов, лестниц, переходных мостиков.

    Вне зависимости от вида и пригодности для эксплуатации человеком, надёжные ограждения обязательно должны быть монтированы на любой крыше.

    Разновидности заграждений

    Ограждения кровли – это по своей сути прямоугольные конструкции из решётки или оргстекла, которые устанавливаются к поверхности крыши при помощи кронштейнов/металлических уголков.

    Решётчатое/леерное

    Решётчатое/леерное ограждение кровли – наиболее простой, а потому и доступный недорогой вариант.

    Чаще всего для их изготовления применяется металл или нержавеющая сталь. Первый – менее долговечен и требует обработки защитными средствами. Нержавейка – более надёжна и в то же время привлекательна по внешнему виду. Не требующая к тому же каких-либо дополнительных наслоений. Помимо всего прочего, подобные конструкции встречаются в оцинкованном и медном вариантах.

    Современные ограждения из металла (к примеру, «МеталлПрофиль») обрабатываются антикоррозийными средствами. Дополнительную устойчивость от негативного влияния окружающей среды им придаёт слой порошковой полимерной краски.

    Экраны из высокопрочного оргстекла

    Экраны из высокопрочного оргстекла, монтированные в металлический каркас – более эстетичный тип ограждения. Лучше всего он подходит для эксплуатируемой крыши. Тем не менее, отличный внешний вид также напрямую сказывается на их стоимости.

    Часто в комплексе с металлическими ограждениями применяют железобетонные парапеты.

    Для кровли инверсионного («мягкого») типа они устанавливаются в обязательном порядке.

    Во всём этом разнообразии непременно учитывается ряд требований строительных норм и ГОСТов. Они формируют основные параметры кровельных ограждений.

    Строго по ГОСТу и СНиП

    Для любого объекта высотой более 10 метров и с уклоном крыши до 12 градусов по стандартам СНиП и ГОСТ предусмотрена обязательная установка ограждения на кровле. Кроме того, рекомендуется это и для зданий, высота которых составляет не менее 7 метров, и с наклоном скатов более 12 градусов.

    Эти требования распространяются на все виды крыш:

    • Если высота здания с эксплуатируемым типом крыши не превышает 30 метров, то минимальная высота ограждения – 110 см. Для более высоких объектов – 120 см. В определение высоты ограждения также входит и высота парапета, на который оно устанавливается. Что касается остальных параметров, то максимальное расстояние между вертикальными составными частями – 10 см. Горизонтальные должны быть расположены не более, чем в 30-ти сантиметрах друг от друга.
    • Для неэксплуатируемых распространяются несколько иные требования. Гораздо меньше минимальная высота ограждений – 60 см. Причём этот минимум одинаков для всех зданий с подобным типом крыши вне зависимости от высоты и этажности.

    При этом расстояние между горизонтальными/вертикальными элементами ровно такое же, как и в первом случае.

    Однако безопасность ограждений обуславливается не только их параметрами и характеристиками, но также и качеством установки на кровлю.

    Важные моменты при монтаже

    Ещё до начала установки ограждений необходимо определиться с типом кровли, её назначением, а также с высотой здания (в зависимости от типа крыши).

    В комплектацию решётчатых конструкций входят:

    • Вертикальные стойки
    • Горизонтальные перекладины
    • Кронштейны
    • Прочие крепёжные элементы (гайки, болты-саморезы)
    • Решётчатый каркас

    [wpsm_box type=»info» float=»none» text_align=»left»] Для безопасности работников всю процедуру монтажа необходимо проводить только при ясной безветренной погоде. [/wpsm_box]

    Этапы установки

    Сама установка проходит по определённой схеме, состоящей из нескольких последовательных этапов:

    1. Наносится разметка на местах крепления опор. Между ними обязательно должна быть соблюдена минимальная дистанция – 120 см. Также всю конструкцию рекомендуется устанавливать не менее, чем на расстоянии в 35 см от карниза.
    2. В отмеченных участках кровли с помощью болтов-саморезов (8х50) закрепляются опоры. Для лучшей герметизации между ними и настилом рекомендуется подложить уплотнительную резину.
    3. Далее производится подгон угловых опор. Это позволяет расположить конструкцию более точно относительно поверхности крыши.
    4. В опоры монтируется распорка, которую закрепляют болтами.
    5. В отверстия опор вставляются трубы, фиксирующиеся болтами-саморезами. На свободные края труб необходимо надеть пластиковые заглушки.

    Наконец, остаётся лишь один обязательный пункт при монтаже ограждения кровли – проверка на устойчивость. Крепления испытываются под нагрузкой в 150 килограмм. Если они её не выдерживают, значит конструкция непригодна для эксплуатации и должна быть переустановлена, либо полностью заменена.

    Понравилась статья?

    Поставьте лайк автору и поделитесь в соц. сетях

    Ограждение кровли

    Услуги › Кровельные работы › Жесткая кровля ›

    Любые виды работы, связанные с ограждениями на крышах жилых домов и промышленных зданий, должны выполняться с соблюдением правил безопасности. Перечень предъявляемых требований и стандартов обозначен документально, поэтому они должны неукоснительно выполняться застройщиками.

    Даже, если основное строительство выполняется бригадами на основании каких-то технологий, то ограждение на кровле нормы, а в частности ГОСТа и СНиПа, они могут не соблюдать вовсе, что объясняется низкой информационной освещенностью данного вопроса со стороны строителей.

    Функции

    Ограждающие конструкции способны:

    • предотвратить падение с крыши отдыхающих и работающих;
    • избежать стремительного обвала снежных масс;
    • исключить обрушение балок, кирпичей, антенн и других предметов;
    • повысить эстетические свойства крыши.

    Типовое исполнение барьера направлено в первую очередь все же на обеспечение безопасности. Декоративные моменты и организация пространства второстепенны.

    Ограждение устанавливается в таких случаях:

    • общая высота здания превышает 10 м;
    • высота до карниза составляет от 7 до 10 м, а уклон кровли превосходит 6,8 градуса;
    • оборудуются эксплуатируемые плоские крыши любой высоты;
    • ставятся вровень с кровлей галереи, балконы и лоджии;
    • выводятся на крышу открытые внешние лестницы, лестничные марши и площадки.

    Необходимо по периметру максимально плотно связать между собой все элементы. Строго запрещено использовать любые конструкции, которые имеют дефекты или нарушенные сварные швы. Недопустима ситуация, когда ограждающие детали пересекают пожарные лестницы или препятствуют каким-то образом их использованию. Высота барьеров самих пожарных лестниц должна составлять минимум 300 мм. При испытании предусмотренную нормативами нагрузку прикладывают не менее чем на 120 секунд.

    Устройство

    Все нюансы обустройства ограждений регламентируются нормативными документами. Согласно СНиП от 1997 года ограждение кровли перилами строго обязательно, если высота постройки равняется 10 м или превышает эту отметку. На такого рода высоких сооружениях нельзя делать скат круче 12 градусов. Большее значение его уклон может иметь только в коридоре от 7 до 10 м. Специфические требования предъявляет и ГОСТ 25772-83, который описывает монтажные работы.

    Строительные нормы и правила предусматривают, что в домах до 30 м требуется ставить заграждения минимум 1,1 м высотой, а если постройка еще выше, тогда минимальный показатель вообще 1,2 м. Когда имеются парапеты, допускается крепление элементов безопасности непосредственно на них, и при этом высоты конструкций складываются. Стандартные требования должны исполняться уже во время строительных работ. Расстояние между горизонтальными стойками составляет максимум 300 мм, а между вертикальными — всего лишь 100 мм. Применять стеклянные навесные экраны (из особых сортов высокопрочного стекла) вполне допустимо, но все параметры их следует строго прописать в проектной документации

    Основной частью ограждающих конструкций крыши почти всегда являются металлические стойки. Они могут быть сделаны как из труб, так и из профильных элементов. Важно: проверка должна проводиться еще на земле, прежде чем такие детали будут подняты наверх. Диаметр арматуры, применяемой для создания перекладин каркаса, должен составлять от 0,4 до 0,8 см. Связующие элементы — разнообразные уголки и кроштейны — позволяют установить барьер на всех поверхностях и наклонить его необходимым образом.

    Чтобы связать конструкцию воедино, используют:

    • болты;
    • гайки;
    • саморезы.

    Нормальное кровельное ограждение имеет вертикальные барьеры высотой 0,6-0,9 м; такая величина позволяет упираться в преграду при падении или бедрами, или талией, в зависимости от роста. Горизонтальные прутья могут иметь длину до 290 см. С помощью муфт связывают между собой эти горизонтальные пруты. Любая металлическая деталь должна быть покрыта антикоррозийной оболочкой, которая позволяет не опасаться негативного воздействия погодных условий. Устроить парапетное ограждение намного сложнее, но его защитные свойства и эстетичность куда выше.

    Требования к ограждению кровли

    Крыши подразделяются по виду конструкций: плоские и скатные, и по обслуживанию – эксплуатируемые и неэксплуатируемые. Хотя последний вид кровли не предусматривает на ней нахождение людей, все равно требуется оснащение ограждением, минимальная высота должна равняться 600 мм вне зависимости от высоты самого строения.

    Мансардные крыши часто имеют довольно крутой угол наклона, поэтому устройство ограждения кровли довольно затруднительно, а зачастую и вовсе не возможно.

    В соответствии со строительными нормативами, здание, имеющее угол наклона крыши до 12% включительно и высоту, превышающую 10 м, а также строение высотой более 7 м с уклоном крыши, превышающим 12%, подлежат установке ограждения.

    Расстояние от края карниза при монтаже должно равняться 35 см. Высота ограждения кровли зависит от высоты сооружения, если оно до 30 м, то конструкция должна быть 1100 мм, если свыше 30 м, тогда 1200 мм. На строение, изначально оснащенное парапетом, оградительная система монтируется по его высоте.

    Между стояками расстояние не должно превышать 1200 мм и в зависимости от кровельного материала может корректироваться.

    Кровельные ограждения должны быть безопасны и просты в установке. Монтируемая система, как и элементы крепления на скатной крыше обязательном порядке проходят испытание на прочность для определения ее надежности.

    Для этого на точки, расположенные не более чем в 10 м друг от друга, накладывается горизонтальный груз равный 54 кгс, через пару минут он снимается. Если не наблюдается нарушение целостности конструкции и отсутствует, остаточная деформация значит, испытание прошло успешно.

    Видовое разнообразие конструкций крыш

    Зачастую, можно наблюдать сильное различие конструкций нескольких однотипных зданий. Это связано с тем, что в строительной практике используются схемы создания кровель по двум группам, которые также разделяются на несколько подгрупп. В первую группу можно отнести плоскую крышу. Такая кровля, как правило, не вызывает особых трудностей в плане сооружения ограждающих элементов. Ограждение плоской кровли может быть выполнено достаточно быстро.

    Ко второй группе относятся кровли со скатом, к которым из-за особенностей конструкции предъявляют повышенные требования, а монтаж ограждений на них выполняется в зависимости от подгруппы, к которой и относится данный ограждающий элемент.

    В первую подгруппу входят элементы для одно- или двускатных (четырехскатных) крыш. Особенностью третьей подгруппы считается достаточно высокий угол ската кровли, который характерен для мансард, поэтому и ограждения называются мансардными. Третья подгруппа включает в себя многощипцовую кровлю, которая при монтаже ограждающих конструкций требует индивидуального расчета.

    Согласно еще одной классификации, все крыши условно можно отнести к эксплуатируемым и неэксплуатируемым. Рассматриваемые требования к ограждению кровли также учитывают наличие данного фактора.

    Особенности эксплуатируемой кровли

    Здесь будет представлено описание основных особенностей крыш, которые регулярно используют люди, например, при монтаже оборудования, ремонте, очистки их от снежного покрова.

    СНиП 21.01.97 гласит о том, что установка кровельного ограждения обязательна, если высота здания превышает 10 метров. Здесь же указываются параметры наклона кровельного ската – до 12 градусов. Кровли с углом наклона более 12 градусов рассматриваются отдельно, поскольку в расчет берется высота таких зданий от 7 метров.

    Еще одним нормативным документом по установке кровельных ограждений выступает ГОСТ 25772-83, в котором предусматриваются работа по ограждению лестницы, балконов и стальных кровель.

    Выбор материала для кровельного ограждения

    При выборе материала, из которого будет изготавливаться кровельное заграждение и система его фиксации на крыше, исходят из параметров места установки:

    • вида кровельных покрытий;
    • типа крыши.

    Чтобы было яснее, следует привести пример: если крыша покрыта оцинкованным материалом, в качестве материала для изготовления ограждений будет использоваться оцинкованная сталь, а если кровля фальцевая, ограждение изготовят из труб и прутьев. Впрочем, пора перейти к деталям.

    Материал: оцинкованная сталь

    Прокатка стали с высокой точностью дает возможность применять ее для создания ограждений любых видов, а также крепежных систем для них. На стальную конструкцию наносится цинковое покрытие, которое придает стали высокую устойчивость к коррозии.

    Подобная обработка стали делает ее устойчивой к скачкам температуры, позволяя легко переносить температурный промежуток от 80 градусов мороза и до 300 градусов тепла. Теплопроводность у оцинкованной стали низкая. Кровельные ограждения, выполненные из оцинкованной стали, могут служить, в среднем, не менее 50 лет, а стоят гораздо дешевле остальных материалов, имеющих подобные свойства.

    Материал: оцинкованная сталь с покрытием

    Оцинкованную сталь покрывают специальным порошком, который защищает ее от коррозии и придает всей оградительной конструкции нужный цвет.

    Материал: нержавеющая сталь

    Конструкции, изготовленные из нержавеющей стали, имеют повышенную степень стойкости к агрессивному влиянию внешней среды.В состав нержавеющей стали включают большой список легирующих примесей, к примеру, часто добавляется хром, реже – никель и титан, молибден. В составах, где в числе примесей преобладает хром (его количество – свыше 20%) , сталь имеет наиболее высокую стойкость к коррозии: на металле образуется пленка, защищающая его от агрессивного воздействия среды.

    Материал: медь

    Медь – еще один прекрасный материал для изготовления оградительных кровельных конструкций: имеет хорошие антикоррозийные свойства, отличается высокой тепловой и электрической проводимостью, а плавится при температуре, значительно превышающей 1000 градусов по шкале Цельсия. Спустя приблизительно десяток лет эксплуатации медь покрывается патиной темного зеленого оттенка, которая представляет собой крепкий барьер от агрессивных природных явлений: влаги, температурных перепадов, мороза и жары.

    Монтаж ограждения кровли на шарнирные крепления

    Для данного вида крепления необходима сплошная обрешетка, стоит отметить, что монтаж может выполняться как до укладки кровельного покрытия, так и после.

    Работа начинается с определения места, где будут крепиться опоры стоек. Следует измерить требуемое расстояние от края карниза. Установив кронштейн на нужную точку, подложив резиновую прокладку, с помощью саморезов производится его фиксация в обрешетку через материал покрытия, шаг между опорами должен равняться 900 мм. Если поверхность крыши накрыта волнистым материалом, тогда крепеж производится в места его прогиба.

    Затем необходимо отрегулировать требуемый угол наклона опоры, и зафиксировать шарнирное устройство в нужной точке шайбами-прокладками. Далее, труба пропускается через готовые отверстия и закрепляется болтами, те же манипуляции следует выполнить со второй и третьей перекладиной (если таковые предусмотрены конструкцией).

    Заключительный этап работ включает в себя установку заглушек и обработку герметиком места соединений.

    Принцип и ход работы установки ограждения на фальцевом покрытие такой же, отличается только система крепления. Для такого рода крыш применяется особое устройство, которое представляет собой затягивающийся кронштейн. Монтируется он на гребне фальца с помощью специального зажима, что полностью обеспечивает целостность кровельного покрытия, тем самым исключая протечки.

    «ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

    Получите коммерческое предложение на email:

      Добавить файлы …

      Нужна консультация? Звоните:

      +7(495) 146-67-66

      Отзывы о компании ООО «ИНТЕХ»:

      Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

      ОГРАЖДЕНИЕ КРОВЛИ — элементы безопасности на крыше



      1Комплект ограждения кровли со снегозадержателем
      Длина — 3м.
      Высота — 0,6м. (3 опоры)

      Цена ограждения кровли с универсальным крепежом (профнастил, металлочерепица, плоская кровля)

      (комплект) По запросу

      Цена ограждения кровли с крепежом предназначенным для фальцевой кровли

      (комплект) По запросу

      2Комплект ограждение кровли универсальное
      Длина — 3м.
      Высота — 0,6м. (3 опоры)

      Цена ограждения кровли с универсальным крепежом (профнастил, металлочерепица, плоская кровля)

      (комплект) По запросу

      Цена ограждения кровли с крепежом предназначенным для фальцевой кровли

      (комплект) По запросу

      3

      Комплект ограждения кровли с трубчатыми стойками (Борге)
      Длина — 3м.
      Высота — 0,9м. (3 опоры)



       Цена ограждения кровли с универсальным крепежом (профнастил, металлочерепица, плоская кровля)

      (комплект) По запросу

      Цена ограждения кровли с крепежом предназначенным для фальцевой кровли

      (комплект) По запросу

      4Комплект ограждение кровли универсальное
      Длина — 3м.
      Высота — 0,6м. (3 опоры)



      Цена ограждения кровли с универсальным крепежом (профнастил, металлочерепица, плоская кровля)

      (комплект) По запросу







      Одним из главных элементов безопасности кровель являются кровельные ограждения. При эксплуатации кровель время от времени возникает необходимость выхода на крышу  для ремонтных работ, установки и обслуживания антенн, чистки дымоходов и водосточной системы и т.п. Нахождение людей на крыше всегда связано с риском падений с высоты, поэтому на всех плоских крышах, а также на кровлях с уклоном до 12% при высоте края карниза начиная от 10м и на кровлях с уклоном более 12% при высоте края карниза от 7м обязательно должны быть установлены кровельные ограждения.
         Стандартное ограждение крыши состоит из устанавливаемых вертикально металлических опор высотой 600-1000 мм и жестко прикрепленных к ним труб, расположенных горизонтально, в два ряда. Опоры изготавливаются из металлического уголка и имеют простейшую конструкцию — каждая опора имеет форму треугольника, одна сторона которого служит для крепления перекладин, другая — для крепления опоры к кровле, а третья является ребром жесткости. В вертикальной части опор имеются по 2 отверстия для перекладин.
         При монтаже опоры выравниваются относительно уклона крыши и фиксируются с помощью болтов, а затем прикручиваются саморезами сквозь кровельный материал к обрешетке кровли. Для гидроизоляции мест соединения используют прокладки из атмосферостойкой резины. Расстояние между опорами должно составлять 900-1200 мм, от опор до края карниза — не меньше 350 мм. Перекладины, стандартная длина которых составляет 3000 мм, вставляются в отверстия опор и жестко закрепляются при помощи саморезов, а их концы закрываются пластиковыми заглушками.
         Ограждение кровли чаще всего изготавливается из горячеоцинкованной стали и окрашивается порошковыми красками в стандартные цвета кровельных материалов. Также кровельные ограждения могут быть алюминиевыми, медными, из нержавеющей стали.
         Главное требование, предъявляемое к ограждениям кровли — это их прочность и надежность. Ограждение крыши должно при возникновении критической ситуации выдержать значительную нагрузку и предотвратить несчастный случай, а не просто создавать видимость безопасности. Поэтому чрезвычайно важно, чтобы установкой кровельных ограждений занимались опытные профессионалы.

      Вернуться >> элементы безопасности кровли

         Наша фирма уже длительное время занимается продажей и установкой кровельных ограждений. У нас вы можете недорого приобрести качественные кровельные ограждения, наиболее подходящие к вашей кровле, и заказать их доставку и монтаж. Ограждение кровли не потребует больших затрат денежных средств и времени, и обеспечит надежную защиту того, что бесценно — человеческой жизни.



      Система ограждения крыши — SafetyRail 2000: BlueWater® US

      Назад

      Выберите необходимую вам систему ограждений: Системы ограждения крыши Самозакрывающиеся ворота безопасности Портативное/строительное ограждение Оборудование Ограждение

      Пожалуйста, выберите опцию* Ограждение SafetyRail 2000 Специализированные модели SafetyRail Компоненты ограждения Защита открытия крыши Совместимые ворота безопасности Аксессуары и детали SafetyRail

      Пожалуйста, выберите опцию* Архитектурная серия Невидимый рельс Ограждение из стекловолокна Металлические крыши со стоячим фальцем

      Пожалуйста, выберите опцию* Постоянная линия Парарейл Поднятая средняя направляющая СтепРейл Отделочная рейка ЛП аутригер

      Пожалуйста, выберите опцию* Световой защитник Люк Защитник Защитник лестницы

      Пожалуйста, выберите опцию* Самозакрывающиеся ворота GuardDog Распашные ворота Раздвижные ворота

      Пожалуйста, выберите опцию* Самозакрывающиеся ворота GuardDog Люк Защитник Защитник лестницы

      Пожалуйста, выберите опцию* Верса-зажим Пара-зажим Срединный зажим

      Пожалуйста, выберите опцию* Квик-Рейл

      Комплект направляющих состоит из 1 основания, 1 секции направляющих и 2 фиксирующих штифтов

      Длина комплекта направляющих

      Выберите нужную вам систему ограждений

      x длина 3 дюйма x 3,5 дюйма, длина x 4 дюйма, длина x 5 дюймов, длина x 7,5″ длина x 10 дюймов, длина
      Отделка

      Какая отделка вам нужна?

      Отделка рельса ЖелтыйГальванизированный Базовая отделка ЖелтыйГальванизированный
      Дополнительная база

      Вам нужны дополнительные базы?

      x Дополнительные основания
      Бортики

      Требуются ли бортики?

      Носочные доски Да нет
      Специализированные модели SafetyRail

      Выберите из следующего

      Архитектурная серияОграждение из стекловолокнаФальцевая металлическая крыша
      Аксессуары

      Выберите необходимое количество аксессуаров

      EZ Mover — базовый транспортер   Колодки из EPDM   Прокладки BUR   Фиксирующие штифты
      Установка

      Хотите расценки на установку?

      Монтаж Да нет
      Тележка RTC-2000

      Сколько вам нужно?

      x Тележка для хранения на рельсах/основании
      Тележка RTC-2000

      Сколько вам нужно?

      x 2-дюймовая полоса безопасности   x 4-дюймовая полоса безопасности
      Цвета защитных накладок

      Выберите цвет отделки

      Цвет Обычный желтый с черной полосой

      Комплект рельсов состоит из 1 каждого основания, 1 каждого профиля рельса и 2 крепежных штифтов

      Длина комплекта направляющих

      Введите номер каждой требуемой длины

      x длина 3 дюйма x 3,5 дюйма, длина x 4 дюйма, длина x 5 дюймов, длина x 7,5″ длина x 10 дюймов, длина
      Отделка

      Какая отделка вам нужна?

      Отделка рельса ЖелтыйГальванизированный Базовая отделка ЖелтыйГальванизированный
      Дополнительная база

      Вам нужны дополнительные базы?

      x Дополнительные основания
      Бортики

      Требуются ли бортики?

      Носочные доски Да нет
      Аксессуары

      Выберите необходимое количество аксессуаров

      EZ Mover — базовый транспортер   Колодки из EPDM   BUR Колодки   Фиксирующие штифты
      Линейный метраж

      Сколько вам нужно?

      x 2 дюйма Линейный метраж
      Отделка

      Какая отделка вам нужна?

      Отделка стойкой ЖелтыйГальванизированный Базовая отделка ЖелтыйГальванизированный
      Установка

      Хотите расценки на установку?

      Монтаж Да нет

      Комплект направляющих состоит из 1 основания, 1 секции направляющих и 2 фиксирующих штифтов

      Длина комплекта направляющих

      Введите количество необходимой длины

      x длина 3 дюйма x 4 дюйма, длина x 5 дюймов, длина x 8 дюймов, длина x 10 дюймов, длина Угловой ParaRail 4″ X 4″
      Отделка

      Какая отделка вам нужна?

      Отделка рельса ЖелтыйГальванизированный Базовая отделка ЖелтыйГальванизированный

      Комплект направляющих состоит из 1 основания, 1 секции направляющих и 2 фиксирующих штифтов

      Длина комплекта направляющих

      Введите количество необходимой длины

      x длина 3 дюйма x 3,5 дюйма, длина x 4 дюйма, длина длина 5 дюймов x 7,5″ длина x 10 дюймов, длина
      Отделка

      Какая отделка вам нужна?

      Отделка рельса ЖелтыйГальванизированный Базовая отделка ЖелтыйГальванизированный
      Бортики

      Требуются ли бортики?

      Носочные доски Да нет

      Комплект рельсов состоит из 1 каждого основания, 1 каждого профиля рельса и 2 крепежных штифтов

      Длина

      Введите номер каждой требуемой длины

      x 21″ длина x 27 дюймов, длина x 33 дюйма, длина x 39 дюймов, длина x 45 дюймов, длина
      Отделка

      Какая отделка вам нужна?

      ЖелтыйОцинкованныйНержавеющая стальНержавеющая сталь FP*
      * Примечание: FP предназначен для пищевой промышленности. Заделываем концы обруча ворот.
      ** Узнайте о специальных монтажных адаптерах для уголков, стержней и труб большого диаметра
      Зажим Versa

      Сколько вам нужно?

      Зажим Верса
      Kwik-Rail

      Введите номер каждой требуемой длины

      x 6 дюймов, длина x 12 дюймов Прямая секция x 6″ X 6″ Секция 90 градусов   x 6 дюймов Прямой удлинитель x 6 дюймов — Удлинение на 90 градусов
      Отделка

      Какая отделка вам нужна?

      Отделка рельса ЖелтыйГальванизированный
      Установка

      Хотите расценки на установку?

      Монтаж Да нет
      Базовое количество

      Введите размеры вашего приложения

      Установка

      Хотите рассчитать стоимость установки?

      Монтаж Да нет
      Базовое количество

      Введите размеры вашего приложения

      Базовое количество

      Введите размеры вашего приложения

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      Количество

      Сколько вам нужно?

      К вашему предложению добавлены следующие позиции

      Безопасный рельс 2000 (Редактировать) Удалить

      Добавить продукт или продолжить

      Продолжить составление предложения с дополнительными продуктами или продолжить до завершения

      Непроникающее ограждение для системы поручней на крыше

      Система мобильных ограждений на крыше 360 представляет собой экономичную систему ограждений на крыше, соответствующую требованиям OSHA, которая разработана для защиты края плоской крыши, но может использоваться для защиты от падения с передней кромки всех типов. В этой отдельно стоящей системе защитных ограждений используются чугунные основания и защитные ограждения желтого цвета или оцинкованной стали с порошковым покрытием, чтобы устранить опасность падения, обеспечивая пассивный защитный барьер для сотрудников, подрядчиков и строителей, которые подвергаются воздействию передних кромок более 42 дюймов.

      В качестве отдельно стоящего поручня безопасности эта непроникающая конструкция поручней на крыше сохраняет целостность крыши. Поскольку эти поручни безопасности на крыше поддерживаются чугунными основаниями, нет необходимости сверлить крышу, чтобы закрепить ограждения. В результате эта непроникающая система ограждений крыши не повреждает основание крыши.

      Мобильные отдельно стоящие и непроникающие ограждения крыши 360 Характеристики

      • Мобильные защитные ограждения крыши 360 полностью непроницаемы и прошли независимую сертификацию и испытания на соответствие всем нормам и стандартам OSHA по защите от падения для ограждений, секций 1910. 23 и 1926.500-1926.503.
      • Сборные стальные секции ограждения означают, что установка этой отдельно стоящей системы защитных ограждений проста и быстра.
      • 42-дюймовая верхняя рейка и 21-дюймовая средняя рейка доступны с шагом 1 фут в диапазоне от 2 футов до 10 футов, чтобы точно соответствовать вашим требованиям.
      • Полностью соответствует американскому закону о покупке . Все наши материалы на 100 % произведены в США .
      • Сертифицированных сварщиков Американского общества сварщиков для обеспечения наилучшей продукции и высочайшего качества.
      • Бесплатные чертежи CAD доступны по запросу для простой установки и индивидуальных требований.
      • Защитные перила на крыше разработаны как перила для постоянной защиты от падения на передних кромках, световых люках и люках в крыше, но также могут использоваться в качестве временного решения для защиты от падения на строительных площадках, земляных площадках, антресолях, железнодорожных или судовых станциях, ограниченных рабочих зонах, или области отгрузки и получения.

      Простая установка непроникающих поручней на кромке крыши

      Мобильная система защитных ограждений крыши 360 была специально разработана для комплексной защиты передней кромки от падения и исключительно простой установки для ваших непроникающих поручней на крыше или других непроникающих поручней на крыше. Поместите наши прочные основания рядом с опасностью падения, вставьте секции рельсов определенного размера в одну из (4) приемных стоек, расположенных на каждом основании, а затем оцинкованный углеродный штифт вставляется в предварительно просверленное отверстие, чтобы закрепить систему. Этот процесс повторяется до конца прогона, когда аутригер или «кикер» помещается в положение 9.Угол 0 градусов от передней кромки. Это гарантирует, что наша отдельно стоящая система защитных ограждений на крыше соответствует требованиям OSHA по испытаниям на нагрузку по всей системе. См. наш установочный лист здесь!

      Другие примечания по установке

      • Быстрая установка — 150–250 футов в час двумя людьми!
      • Абсолютно НИКАКИХ проколов не требуется — без сверления или механического соединения с основанием.
      • Это непроникающее ограждение является постоянным решением для ваших требований к ограждениям на крыше с OSHA.

      Технические характеристики передвижных ограждений крыши 360

      Непроникающее ограждение — передвижная система ограждений безопасности 360: поставьте EDGE Fall Protection LLC  360 передвижную систему ограждений безопасности. Контакты: [email protected]; TF/факс: 844-314-1374. Сайт: www.edgefallprotection.com. Эта отдельно стоящая система перил безопасности представляет собой непроникающее ограждение, предназначенное для защиты края плоской крыши, которое включает в себя секции перил, утяжеленные опорные плиты и аксессуары в конфигурации и местах, указанных на чертежах.

      1. Продукт: 360 Mobile Safety Rail System.
        1. Верхний и средний рельсы системы в соответствии со стандартами OSHA — 29 CFR 1910.23 (a)(2).
        2. Структурная нагрузка: минимум 200 фунтов (90,7 кг) в любом направлении на все компоненты в соответствии с Постановлением OSHA 29 CFR 1926. 502.
      2. Высота: минимум 42 дюйма (1067 мм).
      3. Перила: внешний диаметр 1-5/8 дюйма (41 мм). горячекатаные протравленные электросварные трубы без острых краев и заусенцев.
      4. Монтажные основания: литые детали из серого чугуна 104# класса 30 с четырьмя ресиверными стойками. Резиновые прокладки входят в стандартную комплектацию нижней части оснований.
      5. Стойки приемника: Оснащены надежной системой фиксации штифтов в основании и интерфейсе направляющих, что позволяет устанавливать направляющие в любом направлении. Приемные стойки должны иметь дренажные отверстия.
      6. Рельсовые аксессуары: ДОПОЛНИТЕЛЬНО
        1. Кронштейны бордюрной доски.
        2. Финишная направляющая: D-образное удлинение поручня для лестничных площадок, длина секции поручня и D-образная петля указаны на чертежах и в соответствии с требованиями.
      7. Фиксирующие штифты: углеродистая сталь 1010, оцинкованная и покрытая желтым хроматом. Штифты должны состоять из штифта с буртиком и защелки, которая соединяется со шплинтом.
      8. Аксессуары для крыши: ДОПОЛНИТЕЛЬНО
        1. Накладки на крышу: установите накладку из EPDM под каждое основание для защиты мембраны крыши.
        2. Base Mover: Предоставьте Base Mover, номер по каталогу 400062, двухколесную стальную тележку для перевозки одного базового блока.

      Все еще ищете? Подробнее читайте ниже.

      Защитные ограждения на крыше предлагают надежное решение требований OSHA

      Вы никогда не должны быть слишком осторожны, когда речь идет о безопасности на рабочем месте. Есть много вещей, которые могут пойти не так в течение рабочего дня — мы видели множество примеров из первых рук. Самое неприятное во всем этом? Большинство таких несчастных случаев можно полностью предотвратить. Безопасность на крыше ничем не отличается, и это вопрос безопасности, к которому вы и ваш работодатель должны относиться серьезно.

      Конечно, легко понять, почему вам может понадобиться защита от падения на работе по ряду очевидных причин. Никто не хочет быть жертвой длительного падения с крыши, а пропущенное на работе время часто приводит к невыплате зарплаты. Как работодатель, вы подвергаете себя претензиям рабочих, судебным искам и общей запятнанной репутации в глазах общественности, что может быть чрезвычайно разрушительным для бизнеса.

      Однако, помимо наиболее очевидных факторов, есть некоторые существенные причины, почему вы должны быть особенно осторожны, когда дело доходит до падений с крыши, и у нас есть цифры, подтверждающие это.

      Падения являются основной причиной смертельных случаев в строительстве, и на их долю приходится треть всех смертей в промышленности. Смертность от производственных падений увеличилась на 26% с 2011 по 2016 г., и, за исключением одного года в этом периоде (2015 г.), количество смертельных падений увеличивалось с каждым годом. Вам нужно беспокоиться не только о смертельных случаях. В 2016 году в результате падений более 48 000 рабочих получили настолько серьезные травмы, что им пришлось пропустить длительное время на своем рабочем месте. Это подчеркивает, почему так важно правильное планирование ограждений на крыше.

      Падения — одна из самых главных проблем работодателей, но, к счастью, их легко предотвратить с помощью правильных инструментов.

      Когда вам нужна защита от падения с крыши?

      OSHA Раздел M устанавливает требования и критерии для защиты от падения на строительных рабочих местах. Подчасть M устанавливает правило шести футов, в котором говорится, что защита от падения требуется для строительных рабочих, работающих на высоте шести футов или выше над более низким уровнем. В частности, строительные площадки, районы отгрузки и приемки, а также верфи являются наиболее важными рабочими местами, требующими защиты. На самом деле, защита от падения продолжает оставаться главной категорией упоминаемых нарушений, с которыми OSHA сталкивается каждый год. Безопасные системы защиты от падения, соответствующие нормам, в том числе защитные перила на крыше, по-прежнему важны.

      На что обращать внимание при выборе перил на крыше

      Установка перил на крыше может предотвратить падение. Легко взять любое быстрое решение для защитных перил на крыше, чтобы бросить его на крышу и надеяться, что оно сработает, но самое быстрое решение не всегда будет лучшим. Вот несколько ключевых вещей, которые вы должны принять во внимание, когда речь идет о перилах безопасности на крыше и защите ваших сотрудников.

      Соответствует требованиям OSHA – Возможно, это самое важное, о чем следует помнить при выборе съемных перил безопасности. Перед установкой ваше оборудование должно соответствовать всем соответствующим кодам OSHA, в частности разделу 19 OSHA.10.23 и 1926.500-1926.503.

      Простота установки – Время – деньги, и в бизнесе нет ничего важнее итоговой прибыли. Важно, чтобы, не жертвуя качеством, вы не тратили недели и месяцы на то, чтобы привести в действие свое защитное оборудование. Идеальные защитные перила либо устанавливаются самостоятельно, либо требуют минимальной дополнительной помощи, и их установка и запуск не должны занимать более нескольких часов. Непроникающие перила на крыше можно легко установить рядом с краем крыши или другой опасностью падения.

      Качественные материалы — Вы имеете дело с безопасностью на рабочем месте, поэтому не пожалеете средств, когда дело доходит до расчета стоимости защиты от падения с крыши. Непроникающие защитные поручни — отличный выбор, так как они сделаны из высокого качества, но вам не придется сверлить или копать поверхность, к которой вы их крепите. Кроме того, вы захотите найти продукт, сертифицированный Американским обществом сварщиков. Это гарантирует, что продукт изготовлен из лучших материалов и самого высокого качества для ваших потребностей в защите от падения с непроникающих перил.

      Устойчивое развитие — Как и все остальное, безопасность на рабочем месте — это инвестиция, и ваше решение должно поддерживаться в течение длительного периода времени. Ищите что-то, что позиционирует себя как постоянное решение, а не просто повязку на существующую проблему. Защитные перила на крыше, безусловно, являются наиболее устойчивым выбором для защиты.

      Каков наиболее эффективный выбор ограждений на крыше?

      В конечном счете, наиболее эффективный выбор для вашего рабочего места будет зависеть от вашей конкретной ситуации, но наиболее важные факторы довольно универсальны.

      Принимая во внимание все обстоятельства, лучшим выбором для наиболее эффективной и устойчивой системы ограждений на крыше являются мобильные защитные перила EDGE 360. Это непроникающее защитное ограждение представляет собой экономичную и, что более важно, систему ограждения крыши, соответствующую требованиям OSHA, которую можно использовать как для защиты краев перил плоской крыши в сочетании с такими продуктами, как наши металлические ограждения крыши, так и для защиты передней кромки в целом. Мы рассмотрели всю систему мобильных защитных ограждений EDGE 360 и выделили для вас наиболее важные факторы:

      • Мобильные защитные перила EDGE 360 полностью непроницаемы и прошли независимую сертификацию и испытания на соответствие всем нормам и стандартам OSHA по защите от падения для ограждений, разделы 1910. 23 и 1926.500-1926.503. Вы полностью соответствуете требованиям OSHA для проверки в любой момент.
      • Сборные стальные секции ограждения обеспечивают простую и быструю установку.
        42-дюймовая верхняя рейка и 21-дюймовая средняя рейка доступны с шагом 1 фут в диапазоне от 2 футов до 10 футов, чтобы точно соответствовать вашим требованиям. Никаких длительных затрат времени на установку, а значит, никаких потраченных впустую ресурсов!
      • Сертифицировано Американским обществом сварщиков, чтобы гарантировать лучшую продукцию и высочайшее качество. Безопасность сотрудников является наиболее важным фактором, который следует учитывать при выборе, а качество изготовления является ключом к ее обеспечению.
      • Разработан в качестве постоянного ограждения для защиты от падения с плоской крыши на передних кромках, световых люках и люках в крыше, но также может использоваться в качестве временного решения для защиты от падения на строительных площадках, земляных площадках, антресолях, железнодорожных или судовых станциях, ограниченных рабочих зонах или зоны отгрузки и приема.
      • Легко понять, почему мобильная система ограждений EDGE 360 является нашей системой безопасности на крыше. Эта непроникающая система поручней на крыше не только отвечает всем важным требованиям, но в то же время стильна и эффективна. Без надлежащей безопасности на крыше предприятия уязвимы перед санкциями OSHA, судебными исками, страховыми претензиями и потенциальными еще худшими последствиями. Не дайте вашему бизнесу стать жертвой фатального падения!

      СВЯЗАННЫЕ ТЕМЫ: отдельно стоящая система защитных ограждений, непроникающие ограждения, защита края плоской крыши, перила из оцинкованной стали, передние кромки,

      Свободностоящие постоянные ограждения — гибкие системы страховочного троса

      Свободностоящие постоянные ограждения — гибкие страховочные системы

      [email protected]800-353-9425

      Защитите свою крышу с помощью наших постоянных отдельно стоящих перил на крыше

      Наше постоянное отдельно стоящее ограждение является универсальным, совместимым с OSHA , и долговечная отдельно стоящая система ограждений, которая не проникает в кровельную мембрану. Его модульная конструкция снижает сложность и высокую стоимость защиты краев крыши и безопасности рабочих, поднимающихся на крышу для обслуживания и ремонта.

      Постоянные системы ограждений крыши имеют множество вариантов и функций, поэтому нет необходимости включать их при разработке идеального индивидуального решения для защиты от опасностей падения.

      Варианты постоянной системы ограждений

      Система грузовых стоек

      Стойки системы грузовых стоек поддерживаются утяжеленными основаниями. Этот тип основания имеет небольшую площадь основания, что упрощает установку перил в ограниченном пространстве. Утяжелители стоек не выступают за пределы пешеходной зоны, что снижает риск спотыкания. Эта система требует возвратных секций перил, чтобы закрепить ее на месте.

      Система противовеса

      При использовании системы противовеса стойки поручня поддерживаются за счет распределения веса. Это снижает весовую нагрузку на крышу. Система уравновешивания не требует возвратных секций перил для закрепления на месте.

      Заполняющие панели

      Заполняющие панели действуют как ограждение, прикрепляясь к верхней и нижней направляющим системы. В соответствии с требованиями к ветровой нагрузке к системе можно прикреплять только утвержденные материалы. Также доступны пользовательские варианты звеньев цепи и пикетов.

      Интегрированная нижняя панель

      Основание системы предназначено для соединения с бортовой панелью из экструдированного алюминия. Этот компонент перил необходим, когда нет парапета для защиты предметов от падения с края крыши.

      Установка

      Компания Flexible Lifeline Systems обеспечивает уровень обслуживания, необходимый для установки вашей системы. Будь то услуги по установке «под ключ», когда бригада FLS полностью устанавливает систему, надзор за предоставленными вами работниками или сертификация перил после их установки, FLS готова облегчить установку вашей системы в соответствии с вашими конкретными потребностями.

      Цвет

      Система перил стандартно выполнена из оцинкованного металла. Компоненты системы могут быть полностью окрашены порошковой краской в ​​любой цвет по шкале RAL, что позволяет при необходимости согласовывать систему с цветом здания.

      Постоянные отдельно стоящие ограждения Особенности

      Непроникающие

      Защищает как рабочих, так и вашу крышу с помощью отдельно стоящих ограждений, которые не требуют сверления, специального крепления или проникновения в кровельную мембрану. Вместо этого запатентованная система противовеса фиксирует перила на месте без необходимости проникновения через крышу. Мягкие фитинги для защиты от ударов обеспечивают дополнительную защиту крыши.

      Простота установки

      Модульная конструкция и минимальное количество компонентов снижают сложность и высокую стоимость защиты края крыши. Для надежной и безопасной установки перил на крыше не требуется сварка, гибка, нарезание резьбы или специальные инструменты. Два человека могут установить 600-футовую трассу за 8 часов, сэкономив время и деньги.

      Гибкий

      В сборной конструкции системы ограждений используются легкие модульные противовесы, обеспечивающие максимальную гибкость на месте. При необходимости секции ограждения можно снять или добавить.

      Адаптируемый

      Подходит практически для всех вариантов плоских крыш, двухуровневых крыш и крыш с малым уклоном, независимо от того, являются ли они круглыми, квадратными, прямоугольными или многоуровневыми. Регулируемые стойки позволяют сгребать до 11 градусов от вертикального движения.

      Универсальный

      Может использоваться для разграничения пешеходных дорожек, открытых шахт и лестничных клеток, защиты от падения с крышного оборудования, лестничных клеток, защиты от падения с открытой шахты лифта, защиты от падения с оконных люков и других средств безопасности.

      Прочный

      Не требующее обслуживания надежное решение для защиты края крыши. Компоненты и фитинги оцинкованы в соответствии со стандартами ASTM на всех узлах. Эти прочные, жесткие соединения делают эту систему устойчивой к коррозии, которая прослужит намного дольше, чем системы с порошковым покрытием низкого качества со сварными соединениями.

      Загрузить литературу

      Решения для обеспечения безопасности при падении с ограждений

      Проекты отдельно стоящих постоянных ограждений

      ТРЕБОВАНИЯ OSHA ДЛЯ ЗАЩИТЫ ОТ ПАДЕНИЯ С КРЫШИ

      Полностью протестированы и превосходят стандарты OSHA при правильной установке. прошел независимые испытания и соответствует следующим североамериканским и международным требованиям или превосходит их:

      • Стандарт OSHA 29 CFR 1910.29
      • Стандарт OSHA 29 CFR 1926.501, 29 CFR 1926.502
      • Национальный строительный кодекс Канады 4.1.10.1(1)(e) , 4.1.10.1(2), 4.1.10.1(4)
      • Строительные нормы и правила Онтарио, раздел 4.1.10.1(1)(b), 4.1.10.1(2), 4.1.10.1(4)
      • HSG-33 Охрана труда и техника безопасности при кровельных работах
      • Отчет специалиста по ОТОСБ № 15: 1988
      • Лист 21 по ОТОСБ «Работы на плоских крышах, защита от падений»
      • BS 6399: Часть 2 1995 Ветровой кодекс и Директивы CDM ЕС Regulations
      • BGV A1: 2000, BGG 928 & BGR 184
      • Health, Safety & Welfare Regulation 13 “Falls or Falling Objects” 1992
      • NFE 85-003
      • EN ISO 14122: PT3

      name

      company

      email

      phone

      industryAll IndustriesRooftopAircraftRailcarTrucks & TrailersDistribution & FulfillmentPetrochemicalLumber & PaperDistilleries & BreweriesManufacturingGovernment/MilitaryTelecom TowersBridgesIndustrialEnergyPipe RacksTanks & SilosCranesWind PowerNuclear Power PlantsDamsPower Transmission TowersBillboardsBuilding MaintenanceConstructionHospitality/RecreationShopping Centers/RetailStadiums/Arenas

      zip

      message

      Перила для крыльца с плоской крышей

      Однажды во время проекта реконструкции друг и коллега попросили меня приехать, чтобы помочь с «небольшой чрезвычайной ситуацией». Когда я вошел в недавно отремонтированную жилую зону гаража, я поднял голову и увидел, что вода стекает по стенам. Прикручивая перила на террасе на крыше, мой друг был уверен, что ему не нужно беспокоиться о проколе каких-либо важных мембран, но это оказалось не так. С крайним сроком в несколько дней и деньгами на кону, я предложил свою помощь в установке боковых перил, пока мой друг нашел время, чтобы залатать отверстия, которые он случайно создал.

      Будь то патио над гаражом или настил над любым другим участком с плоской крышей, установка перил на поверхность крыши может быть рискованным шагом, так как вы можете проткнуть дыру и вызвать утечку. Вместо этого, как правило, лучше закрепить перила сбоку конструкции. Как и во всех строительных проектах, для всего есть время и место, и выбор между креплением стоек для перил к поверхности пола или установкой стоек на стороне крыши (так называемый монтаж фасции) ничем не отличается.

      Когда устанавливать перила на поверхность настила

      Крепление перил обычным старым вертикальным методом (привинчивание стоек перил к поверхности настила или крыльца) обеспечивает устойчивость, особенно когда крепеж глубоко вставлен в лаги ниже уровня пола. Когда вы абсолютно уверены, что влагозащита или любой другой конструктивный элемент, защищающий от проникновения воды, находится значительно ниже уровня ваших шурупов, смело вкручивайте крепежные детали.

      Здесь важно быть уверенным. Когда мой друг вбил болт в свой проект крыши, ему повезло, что в его руках была довольно простая заплата. Не всем так везет, и последствия некоторых неудачных работ могут дорого обойтись. Как узнать, где находится ваш влагозащитный барьер? Попросите строителя и/или архитектора присоединиться к вам. Если вы не можете знать наверняка, я всегда советую людям ошибаться в сторону осторожности.

      Когда устанавливать перила в фасцию сбоку

      Есть две основные причины, по которым вы решили установить перила на боковой стороне крыши. Первую мы уже упоминали:

      • Влагоизоляция близко к поверхности: Если влагоизоляция находится близко к поверхности настила, то пора привинтить или прикрутить стойки перил к лагам вдоль стороны. Так как крепления находятся в бортах, хоть они и находятся ниже уровня влаги, они не допустят попадания в конструкцию значительного количества воды. Закрепить перила сбоку крыши тоже довольно просто, так как доски обычно много. Большинство строителей будут использовать два, а иногда и три слоя 2 на 8 или 2 на 6 для балок, фактическая глубина 5,25 дюйма.
      • Ограниченное пространство на террасе/патио: Ограниченная занимаемая площадь — еще одна отличная причина прикрепить перила к боковой части конструкции. Хотя получение 4-8 дюймов пространства по всему периметру может показаться тривиальным, в меньшем пространстве это может иметь большое значение в том, насколько большим и открытым пространство выглядит и ощущается. Система крепления фасции также является хорошим способом установки перил на бетонном крыльце.

      Клиенты часто спрашивают меня, будет ли крепление на лицевой панели достаточно прочным. Последнее, что кому-то нужно, — это шаткие перила на верхнем этаже. Если вы разделяете опасения моих клиентов, расслабьтесь. Почти все мы в какой-то момент полагались на силу такого соединения, не подозревая об этом. Но это правда, что особенно важно, когда вы устанавливаете систему, устанавливаемую на лицевой панели, выбрать высококачественную, проверенную систему, которая может легко выдерживать большие боковые силы.

      Идеальные перила для плоской крыши

      Для большинства проектов с плоской крышей мне нравится выбирать перила, которые можно установить сбоку. Независимо от того, находится ли влагозащитный барьер под угрозой или нет, большинство моих клиентов хотят больше места, а не меньше. При этом важно выбрать прочный материал. Такие варианты, как винил, дерево или композит, действительно не в ходу. Я предпочитаю сталь, желательно от производителя, который использует более одного прочного антикоррозионного покрытия на своей стали, чтобы создать перила, которые не ржавеют.

      Беспокоитесь ли вы о протечках в потолке или просто хотите максимально увеличить пространство на террасе с плоской крышей, боковые ограждения — надежное решение. Некоторые из самых прочных перил, с которыми я работал, изготовлены из Fortress Building Products . Их стальные перила имеют несколько уровней защиты, в том числе дополнительный слой защитного цинка, электронное покрытие промышленного класса и порошковое покрытие премиум-класса, что делает их одними из самых прочных и долговечных перил на рынке. Они также бывают разных цветов и стилей, чтобы дополнять различные типы колод и материалы. И есть целая вселенная других продуктов Fortress®, таких как ограждение, настил и декоративная фурнитура, которые я нашел полезными при выполнении всевозможных проектов на открытом воздухе. Если поискать, то можно найти множество способов сделать террасу, забор или наружную конструкцию такой же красивой и качественной, как перила.





      Какой багажник на крышу подходит для моего автомобиля?

      Сообщение от Стойка Атака на 06-06-2022 под Базовые стойки

      Практически для всего, что вы хотите перевозить на крыше вашего автомобиля, потребуется базовый багажник на крыше; вопрос: какой багажник на крышу подойдет к моему автомобилю, и какой багажник на крышу мне подойдет лучше всего?

      Основная концепция багажника на крыше проста. Он состоит всего из нескольких частей:

      • Крепление — Это часть багажника, которая крепится к вашему автомобилю. Эта часть будет зависеть от марки, модели и года выпуска вашего автомобиля. Тип крепления будет меняться в зависимости от того, как смонтирована стойка, как вы увидите ниже.
      • Башня — Это деталь, которая соединяет крепление с перекладиной.
      • Поперечные перекладины — Не требует пояснений, но вы можете выбрать один из нескольких стилей.
      • Принадлежности — Если у вас есть базовый багажник в автомобиле, вы можете установить аксессуары на поперечные перекладины, чтобы перевозить что угодно.

      Чтобы выяснить, что вам нужно для вашего автомобиля, вам придется воспользоваться нашим автоматизированным руководством по подбору. Прежде чем вы это сделаете, продолжайте читать, чтобы понять различия и принять наиболее обоснованное решение.

      Из всего вышеперечисленного самым важным является выбор крепления. Вы не должны выбирать башню, потому что она всегда будет правильной башней для маунта. Итак, начнем с самого важного.

      Выбор наилучшего способа установки багажника на крышу автомобиля

      Хотя это может показаться самой сложной частью выбора багажника на крышу, на самом деле все очень просто. Почему? Способ крепления багажника зависит от типа крыши вашего автомобиля. Если у него есть приподнятые направляющие, идущие спереди назад, используется стойка с приподнятыми направляющими. Если на вашей крыше есть скрытые точки крепления, это фиксированная точка. Как видно из этого изображения, четыре самых распространенных типа крыш составляют пять самых распространенных стеллажных систем.

      Приподнятые рейки

      Из различных заводских точек крепления приподнятые рейки являются самыми простыми. Если вы можете обернуть монтажную стойку вокруг заводской направляющей, то вам вообще не понадобится отдельный монтажный компонент. В этом сценарии башня будет крепиться непосредственно к рельсам. Наиболее популярными вариантами для этого типа стойки являются Thule Evo Raised Rail или Yakima TimberLine.



      Утопленные направляющие



      Рельсы для утопления быстро стали одним из самых распространенных вариантов крыши новых автомобилей. Из-за их утонченного внешнего вида и улучшенного удобства использования многие производители включают их почти в каждый уровень отделки салона. Это здорово, поскольку во многих вариантах скрытых направляющих используются аналогичные системы крепления в качестве фиксированных точек, что делает эти варианты гораздо более универсальными.

      Фиксированные точки крепления

      Если на вашем автомобиле нет заводских рейлингов, не беспокойтесь; у вас еще есть варианты поставить несколько решеток на крышу. Некоторые автомобили (особенно BMW, Volkswagen и Mazda) поставляются с завода с фиксированными точками крепления. Часто они скрыты маленькими люками на крыше, и вы можете прикрепить стойки прямо к этим местам.

      Если это возможно, то это почти всегда лучший способ, и он даже может сэкономить вам немного денег по сравнению с некоторыми другими вариантами. Перед тем, как сделать окончательный выбор, проверьте руководство по подгонке, чтобы убедиться в правильности посадки.

      Ничего, кроме голой крыши

      Если у вашего автомобиля нет ничего, кроме голой крыши, то вам нужно выбрать один из двух вариантов крепления. Либо вы используете систему с зажимами, монтируемыми в дверные проемы, либо вы можете навсегда установить стойку на крышу, как в заводских вариантах крепления.

      Багажники для систем с зажимами

      Со специальными креплениями (базовые зажимы для Yakima, Fit Kits для Thule), предназначенными для большинства автомобилей, этот вариант позволит вам получить надежный багажник на крышу, который можно снять или оставить практически на неопределенный срок. .

      (Внимание! Ни в коем случае нельзя ходить на бесконтактную автомойку с установленным багажником на крыше)

      При таком типе багажника стойки располагаются на крыше автомобиля, а специальные зажимы плотно прилегают к двери. Этот багажник может перевозить все аксессуары для багажника на крыше и никогда не протекает, независимо от того, как сильно льет дождь.

      Установка стационарного багажника на крышу

      Существует множество причин, по которым кто-то захочет установить постоянный багажник на крышу своего автомобиля, в том числе:

      • Крепление на дверь невозможно.
      • Желаемая возможность быстрого снятия поперечин с крыши.
      • Требование располагать стержни в местах, отличных от тех, которые позволяют установить дверную стойку (например, стержень рядом с задней частью транспортного средства для облегчения загрузки каяков).
      • Эстетика.

      Существует три способа стационарной установки багажника на крышу вашего автомобиля. Один из них заключается в том, чтобы сначала установить дорожку, идущую вдоль крыши спереди назад. Этот вариант дает очень заводской вид, но требует немного больше работы и затрат, чем установка стойки с фиксированной точкой.

      Вот краткое руководство по установке гусеницы.

      Второй вариант — установка посадочных площадок Yakima непосредственно на крышу. При такой установке вы никогда не сможете изменить расположение стержней на крыше, но почти для всех пользователей стеллажей это не проблема. Эта установка немного проще и, безусловно, является наиболее распространенной постоянной установкой, которую мы делаем в наших магазинах.

      Вот краткое руководство по установке Landing Pad.

      Последний способ стационарной установки багажника — установка искусственного водосточного желоба сбоку автомобиля. Этот метод установки является наименее распространенным, обычно используется для автофургонов с крышей, не способной выдержать вес грузового багажника. В этом случае по бокам автомобиля будем крепить кронштейны для крепления багажника.

      Важно отметить, что постоянная установка в стойку является постоянной. Для завершения установки вам потребуется просверлить крышу вашего автомобиля. Мы гарантируем идеальную посадку, герметичность и отсутствие проблем для всех установок, пока вы владеете своим автомобилем. Но следует отметить, что это, вероятно, не лучший выбор для арендованных автомобилей.

      Если вы не хотите сверлить отверстия в крыше, то лучшим выбором для вас будет крепление-клипса.

      Водосточные желоба

      На большинстве старых автомобилей или фургонов водосточные желоба располагаются по краю автомобиля, чуть ниже крыши. И Yakima, и Thule производят башни для водосточных желобов, которые вставляются в эти водосточные желоба, обеспечивая прочную стойку без лишних хлопот. Никаких дополнительных креплений для водосточных башен не требуется.

      Типы поперечин багажника на крыше

      Стандартные поперечины Thule или Yakima изготовлены из стали. Они прочные и надежные, но тяжелые. Они также могут издавать сильный шум ветра при установке на крыше. Недавно компания Thule заново изобрела багажник на крыше, предложив дуги традиционного стиля в линейке Evo или более изящный вид в линейке Edge. Подробнее об этих системах можно узнать в их отдельном блоге.

      И Thule, и Yakima предлагают несколько вариантов более легких аэродинамических рулей. Вы можете получить Evo WingBar от Thule или Jetstream и Corebar от Yakima. Эти системы будут производить меньше шума, их легче устанавливать и снимать, и они никогда не заржавеют. Вдобавок ко всему, они выглядят фантастически.

      Если вы покупаете систему с отдельными стержнями и башнями, вы можете выбрать длину стержней. Когда вы вводите информацию о своем автомобиле в руководство по подгонке, он покажет вам рекомендуемую длину руля для вашего автомобиля, но в большинстве случаев можно получить более длинную длину руля.

      Более длинная перекладина будет выступать по бокам вашего автомобиля, что сделает багажник менее привлекательным, но эта дополнительная длина перекладины увеличит количество вещей, которые вы можете перевозить на крыше, и позволит установить аксессуары за пределами багажника. башня, которая может быть полезна в некоторых ситуациях.

      Воспользуйтесь направляющей

      Лучшее, что вы можете сделать, это воспользоваться нашими направляющими. У многих автомобилей есть несколько вариантов подгонки, и теперь, когда вы понимаете все возможные варианты, руководство будет иметь для вас немного больше смысла. Убедитесь, что вы выбрали только те, которые подходят для вашего автомобиля. Если вам сложно разобраться или вы хотите сделать со своей стойкой что-то уникальное, позвоните нам. Мы будем рады помочь вам.

      База The Rack Attack Направляющая для установки в стойку

      Ограждения для защиты от падения на крыше, соответствующие требованиям OHSA — Dakota Safety

      Наведите курсор на изображение, чтобы увеличить его

      Сэкономьте $-465


      Длина рельса: 10 футов рельса

      10-футовый рельс

      7,5-футовая рейка

      6-футовый рельс

      5-футовая рейка

      4-футовый рельс

      3,5-футовая рейка

      3-футовая рейка

      Секция LP (низкопрофильная опора) 21″

      Отделка: Желтое порошковое покрытие

      Порошковое пальто желтое

      оцинкованный

      Порошковое покрытие оцинкованного рельса Желтое основание

      Вариант

      10-футовый рельс/желтое порошковое покрытие – 465,0010 долларов США. Рельсы/оцинкованные рельсы – 539,0010 долларов США. 5-футовый рельс / оцинкованный рельс с порошковым покрытием, желтое основание — 501 006 долларов США. Рельсы / желтое порошковое покрытие — 452 006 долларов США. 512 005 футов на рельсы / оцинкованные рельсы с порошковым покрытием, желтая основа — 49 долларов СШАРельс 0,004 фута / Желтое порошковое покрытие — 438 004 долл. США Рельс / оцинкованный — 512 004 долл. США Рельс / оцинкованный рельс Порошковое покрытие Желтое основание — 490 003,5 долл. США Рельс / Желтое порошковое покрытие — 438 003,5 долл. США Рельс / оцинкованный — 512 003,5 долл. США Рельс / оцинкованный Рельсы с порошковым покрытием, желтое основание — 490,003 долл. США Рельсы / Желтое порошковое покрытие — 438,003 долл. США Рельсы / оцинкованные — 512,003 долл. США Рельсы / оцинкованные рельсы с порошковым покрытием Желтое основание — 490,00 долл. США Секция LP (низкопрофильная выносная опора) 21 дюйм / Желтое порошковое покрытие — секция LP 354,00 долл. США ( низкопрофильная выносная опора) 21-дюймовая / оцинкованная рейка с порошковым покрытием, желтая основа — 403,00 долл. США

      Поделитесь этим продуктом

      SafetyRail 2000 Поручни для защиты крыши

      Поручни безопасности 2000 — это непроникающая система пассивной защиты от падения для обеспечения безопасности на рабочем месте, которую можно использовать как на крыше, так и на уровне земли. Поскольку они закреплены утяжеленными опорными плитами, а не болтами, эти ограждения с балластом можно использовать в качестве переносных, постоянных или временных решений для защиты края крыши. Непроникающие конструкции сохраняют целостность кровельной системы и упрощают монтаж этих решений.



      Используйте эту ФОРМУ для запроса дополнительной информации и/или цен



      Секции рельсов изготовлены из стальных труб диаметром 1–5/8″. рельсы могут быть размещены практически в бесконечном количестве конфигураций.Когда основания установлены в прогоне с возвратом на 90° на каждом конце, объединенная масса и геометрия установки создают систему ограждения крыши, соответствующую требованиям OSHA

      Запросить предложение по систему непроникающих ограждений Safety Rail 2000 для постоянной или временной защиты краев крыши или свяжитесь с Dakota Safety, компанией по производству защитных ограждений, чтобы узнать больше

      Обратите внимание: эти перила продаются комплектами. Каждый комплект содержит

      • одну базу
      • один стопорный штифт
      • перила одного размера

      Дополнительная база требуется либо в начале, либо в конце каждого запуска. (на одну рельсовую секцию потребуется две базы).

      Минимальные требования соответствия требованиям OHSA для непроникающих ограждений для защиты от падения см. в разделе Требования к компоновке.

      Базовое использование

      Система Safety Rail 2000 создает соответствующий требованиям OSHA барьер для постоянной или временной защиты края крыши. Эта уникальная конструкция снижает затраты и устраняет потенциальную опасность спотыкания, связанную с промежуточными противовесами, используемыми в других системах ограждений.

      Safety Rail 2000 представляет собой полностью портативную систему защиты от падения для коммерческих, промышленных и рабочих площадок. Общие области применения включают рабочие зоны на крышах, платформы для железнодорожных вагонов, баррикады люков, пандусы, строительные площадки, площадки для раскопок, антресоли, зоны сборки и перерыва, контроль толпы, зоны подъема и многое другое.

      Особенности защитных ограждений 2000 Непроникающие ограждения

      • Может использоваться в качестве постоянного или временного ограждения для защиты края крыши
      • Быстрая и простая установка без сверления отверстий
      • Признано соответствующим требованиям OSHA независимой аккредитованной инженерной фирмой (результаты испытаний см. ниже)
      • Доступен с порошковым покрытием «безопасный желтый» или с гальваническим покрытием
      • Дополнительные резиновые прокладки EPDM и прокладки BUR для дополнительной защиты поверхности крыши

      Технические характеристики

      Система непроникающих ограждений Safety Rail 2000 соответствует требованиям OSHA для ограждений: 29 CFR 1926.502

      используется. Независимо от того, имеет ли длина опасный боковой участок 5 футов или 1000 футов, аутригеры должны быть на месте в начале и в конце участка. Аутригеры представляют собой стандартные комплекты направляющих, которые соединяются примерно на 90° к опасной стороне каждой секции концевого рельса.

      • Защита ограждения крыши: отдельно стоящая переносная система ограждения, включая перила для труб, основания и фитинги
      • Утвержденный продукт: Safety Rail 2000 Guard Rail System, BlueWater Manufacturing, распространяется Dakota Safety 866-503-7246  4155 S Robert Trl STE 2 St Paul MN 55123    [email protected].
      • Стандарты
      • : Система должна иметь верхнюю и среднюю направляющие в соответствии со стандартами OSHA
      • .
      • Структурная нагрузка: минимум 200 фунтов (90,7 кг) в любом направлении на все компоненты в соответствии с правилами OSHA
      • .
      • Высота: 42 дюйма (106 см)
      • Перила: 1-5/8” (4,1 см) Н.Д. горячекатаные отборные электросварные трубы без острых кромок и зацепов
      • Монтажные основания: отлитые из серого чугуна класса 30 с четырьмя ресиверными стойками. Базовый вес 96 фунтов (43,5 кг) и 48 фунтов (21,8 кг) на квадратный фут. Резиновые или буровые прокладки для днища доступны по запросу
      • Приемные стойки: Должны иметь надежную систему блокировки с прорезями, которые позволяют устанавливать рельсы в любом направлении. Системы фрикционных замков не допускаются. Стойки ресивера должны иметь дренажное отверстие
      • Оборудование: Фиксирующие штифты должны быть изготовлены из углеродистой стали 1010, оцинкованы и покрыты желтым хроматом. Штифты должны состоять из штифта с буртиком и шнура, который соединяется с шплинтовым штифтом
      • .

      Поручни безопасности 2000 Варианты системы ограждений крыши

      • Ступенчатые поручни: поручни переменной высоты обеспечивают непрерывную работу поручней безопасности, когда крыша поднимается или опускается
      • Приподнятая средняя направляющая: поручни для установки над воздуховодами для непрерывных участков
      • LP Outrigger: Поддерживает размещение под воздуховодом или кабелепроводом для продолжения работы системы ограждения предохранительных поручней, когда нельзя использовать полную секцию поручня
      • SG200: Откатные (консольные) ворота
      • Финишная направляющая: D-образное удлинение поручня для лестничных площадок, длина или сечение поручня и D-образная петля, как показано на чертежах
      • .
      • Прокладки для защиты поверхности: резиновые прокладки EDPM и прокладки BUR доступны по запросу

      Поручни безопасности 2000: результаты независимых испытаний

      • Переносные поручни безопасности 2000 соответствуют требованиям Управления по охране труда и промышленной гигиене США в отношении постоянной и временной защиты края крыши.
      • Верхняя направляющая способна выдерживать горизонтальную и вертикальную нагрузку в 200 фунтов (90,7 кг).
      • Средняя точка верхней направляющей отклонилась на 40,75 дюйма (103,5 см) над уровнем пола при воздействии вертикальной нагрузки в 200 фунтов (90,7 кг).
      • Средняя направляющая способна выдерживать без разрушения силу в 150 фунтов (68 кг), приложенную в вертикальном и горизонтальном направлениях.

      Испытания проводились компанией GME Consultants, Consulting Engineers, Minneapolis, MN 55447. Полный отчет предоставляется по запросу. Расчеты ветровой нагрузки также доступны по запросу.

      Поддерживающие документы для SafeTyrail 2000 Guardrail System

      SafeTyrail2000 Лист данных о продукте
      SafeTyrail2000 Стандартный магазин.0604

      Чтобы ознакомиться с различными вариантами ограждений, посетите нашу страницу ограждений .

      Свяжитесь с нами для получения информации о непроникающих ограждениях крыши: 866-503-7245

      Запросите расценки сегодня или свяжитесь с Dakota Safety для получения дополнительной информации о постоянной/временной системе защиты края крыши Safety Rail 2000 от Dakota Safety, компания по производству защитных ограждений, специализирующаяся на защите от падения с крыш и приподнятых поверхностей.

      DiscoverMeta PayMastercardPayPalVenmoVisa

      Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

      Страна

      США

      Почтовый индекс

      У нас есть 30-дневная политика возврата товаров со склада с комиссией 25%. Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили. Вам также необходимо получить форму разрешения на возврат в Dakota Safet, связавшись с вашим продавцом, который обрабатывал заказ.

      Чтобы начать возврат, вы можете связаться с нами по адресу [email protected].

      Если ваш возврат будет принят, мы вышлем вам инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

      Вы всегда можете связаться с нами по любому вопросу возврата по адресу [email protected].

      Повреждения и проблемы
      Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

      Исключения / товары, не подлежащие возврату
      Некоторые типы товаров не могут быть возвращены, например, товары, изготовленные по индивидуальному заказу.

    Related Articles

    Лента для кровли: Битумная лента-герметик для кровли самоклеющаяся

    Содержание Битумная лента для кровли в категории «Строительство»Гидроизоляционная лента примыкания для кровлиХарактеристика и сфера примененияРабота с кровельной лентойПодведем итогиСтраница не найдена Лента для гидроизоляции DuPont™ Лента для гидроизоляции DuPont™ Надежная защита в процессе строительства Особенности и преимущества Физические свойства Доступные размеры Ресурсы Загрузка информации о продукте и руководств по установке Прокладки и ленты | Коммерческая […]
    Читать далее

    Сп кровли металлические: СП 17.13330.2017 Кровли Актуализированная редакция СНиП II-26-76 (с Изменениями N 1, 2)

    Содержание СП 17.13330.2017 Кровли. Актуализированная редакция СНиП II-26-76 (с Изменением N 1)СП 17.13330.2017 Кровли. Актуализированная редакция СНиП II-26-76 (с Изменением N 1) Пожарные металлические лестницы на здании и кровле: ГОСТ, свод правилОсновополагающие документыГОСТ Р 53254–2009 СП 1.13130.2020 ГОСТ 23120–2016 Какими бывают пожарные лестницы Требования к конструкции и отдельным ее элементамСтупениЛестничная площадка Ограждающая конструкция Другие требованияПравила […]
    Читать далее

    Инверсионные кровли: Инверсионная кровля.Преимущества инверсионной кровли.кровля наооборот, преимущества инверсии,конструкция инверсионной кровли , устройство инверсионной кровли ,инверсионная плоская кровля ,монтаж инверсионной кровли, сделать инверсионную кровлю, ремонт инверсионной кровли, инверсионная эксплуатируемая кровля , свойства инверсионной кровли,ремонт инверсионной кровли, кровля инверсионная монтаж,эксплуатируемая кровля ,в инверсионных кровлях

    Содержание Инверсионная кровля — обзор и преимуществаДругие статьи:«Инверсионные кровли»Инверсионная кровля (Красноярск) | ✅ Завод СЗСМИнверсионная кровля с гравийной засыпкой Пешеходные инверсионные кровли Инверсионная кровля с озеленениемИнверсионная кровля для автостоянокИнверсионные кровли / Вопросы проектированияМеханические и строительные показатели кровли с инверсией.Дренаж и гидроизоляция.Разделительные слои.Использование STYROFOAM™ – изоляция ROOFMATE, FLOORMATE™Этими свойствами обладают все изделия из ROOFMATE и FLOORMATE.для чего и […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
