Что такое ендова кровли фото: что это такое, схема устройства кровли и тонкости монтажа

что это такое, фото, размеры, как сделать, ремонт

Содержание

• Что такое ендова кровли
• Для чего нужна ендова
• Виды ендовы
• Устройство ендовы
  • Верхняя ендова
  • Нижняя ендова
• Стропильная система крыши с ендовой
• Как сделать ендову
  • Установка ендовы под металлочерепицу
  • Установка ендовы под профнастил
  • Установка ендовы на мягкой кровле
  • Укладка битумных гонтов на металле
• Обогрев ендовы кровли
• Ремонт ендовы крыши
• Заключение

Наиболее сложным и трудоемким участком работы принято считать обустройство ендова на крыше. Простые двухскатные крыши постепенно вытесняются сложными ломаными конструкциями с кукушками и кровельными окнами, непростым пересечением кровельных скатов. Даже опытные кровельщики не особо любят работать с ендовой крышей, из-за непростой технологии сборки. Времени и сил на герметизацию ендова уходит много, а малейшая оплошность в работе может стать причиной серьезных проблем.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

• Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;

• На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
• В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.

В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

• С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
• Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135^о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

• На основе подкладочного металлического элемента;
• Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100^о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45^о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Заключение

Порядок сборки ендовы крыши выглядит несложным и вполне доступным, для того чтобы выполнить работу своими руками. Возможно, что при определенном опыте и навыке новичок сможет самостоятельно сделать ендовый узел небольшой крыши. На практике проверено, что ¾ всех протечек приходятся именно на линию стыка, так что данный участок все же лучше доверить профессионалам. Дешевле будет сделать сразу качественный шов, чем ремонтировать крышу каждую осень.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

что это такое, устройство, фото

Всё чаще застройщики выбирают для домов необычные крыши, например, шатровую или вальмовую. Для обустройства таких конструкций обязательно использование дополнительных элементов. Одним из них является ендова, которая призвана предотвратить попадание влаги и мусора в подкровельное пространство.

Содержание

• Что такое ендова
  • Типы ендов
  • Какой материал выбрать
  • Видео: внутреннее устройство ендовы
• Монтаж ендовы своими руками
  • Видео: монтаж нижней ендовы с выходом на скат
  • Советы специалистов

Что такое ендова

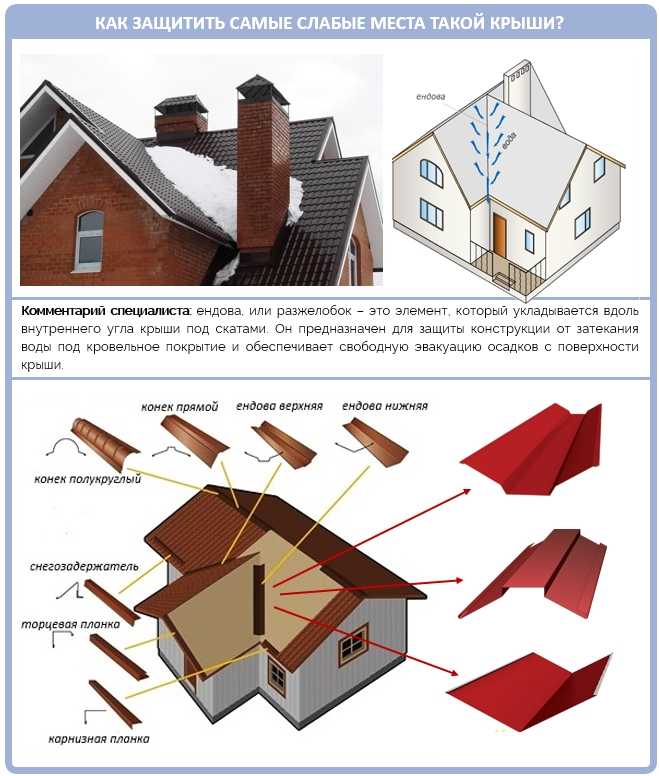

Ендова представляет собой доборный элемент крыши, который располагается между двумя плоскостями скатов в месте их излома. Устанавливается там, где части крыши образуют отрицательный угол. По сути, это жёлоб, который помогает лишней воде стекать с крыши, чем предупреждает её попадание под кровельный материал.

Ендова выполняет защитную и декоративную функции

Располагать ендовы нужно на всех проблемных участках крыши. Чем большее количество изломов имеет кровля, тем больше этих элементов нужно будет использовать.

Типы ендов

Различают два типа ендов:

Именно нижняя ендова и выполняет все основные защитные функции, обеспечивая герметичность стыкам. Верхняя же служит исключительно для декоративного оформления.

Есть и другая классификация этого доборного элемента:

• открытая — может использоваться на крышах с небольшим углом наклона, стыки скатов имеют зазор, под которым и находится непосредственно ендова, требует обязательного обустройства гидроизоляции;
• закрытая — монтируется на кровлях с острым углом соприкосновения плоскостей скатов, при этом стыки плотно соединяются между собой;
• переплетённая — сходна с закрытой ендовой, имеет несколько переплетённых листов кровельного материала сверху.

Выбор типа ендовы зависит от конструкции крыши, угла наклона скатов и используемого кровельного материала.

Каждый из типов ендов имеет свои преимущества и недостатки. Например:

• открытая способна обеспечить быстрый сток любого количества воды и растаявшего снега, не требует больших временных затрат и множества инструментов для монтажа, но не всегда внешне привлекательна;
• закрытая, в том числе переплетённая, ендова имеет презентабельный внешний вид, но монтируется длительное время.

Какой материал выбрать

Особого разнообразия материалов для изготовления ендовы нет. Независимо от покрытия кровли этот элемент может быть выполнен из:

• оцинкованной стали;
• металлического листа с полимерным покрытием.

Чаще всего предпочтение отдают именно второму материалу ввиду более высоких прочностных характеристик и длительного срока эксплуатации.

Ендова — желобок, располагающийся между двумя скатами, который облегчает отвод лишней воды с крыши

Есть определённые правила выбора ендовы для крыши:

• для обустройства наиболее слабых мест рекомендуется выбирать элементы с достаточным уровнем оцинковки, что позволит обеспечить высокую степень герметичности стыка длительное время;
• листы для ендовы должны быть более прочными, чем кровельное покрытие;
• при укладке металлочерепицы или профлиста с покрытием из полиэстера рекомендуется выбирать ендову с полиуретановым защитным слоем.

Видео: внутреннее устройство ендовы

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

1. Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
2. Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску.

   Желобок ендовы нужно зафиксировать на сплошной деревянный настил

3. Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
4. Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см.

   Нижняя ендова укладывается на сплошной деревянный настил

5. Бортики ендовы в местах свеса нужно загнуть внутрь.
6. Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
7. Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора.

   Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона

8. Теперь можно монтировать обрешётку и кровельный материал.
9. Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Советы специалистов

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

• выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
• полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
• нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
• обрешётка в месте ендов должна быть сплошной.

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Оцените статью:

[Голосов: Среднее: ]

Ендова это — нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры

Содержание статьи:

1. Что такое ендова кровли
2. Монтаж ендовы: особенности

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Что такое ендова кровли

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

В зависимости от конструктивных особенностей можно выделить:

• планку нижней ендовы;
• планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Ендовы и их типы:

• Закрытая.
• Открытая.
• С переплетениями.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Не рекомендуется пренебрегать обустройством дополнительного слоя гидроизоляции. В противном случае ендова может очень скоро выйти из строя. При этом понадобится затрата средств не только на ее ремонт, но и на реставрацию всей кровельной системы. Читайте также: «Правильное устройство ендовы – виды элементов и конструкций, правила монтажа».

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

По стандарту, при оборудовании крыш с крутым скатом, целесообразно применять одновременно закрытую и переплетенную ендовы. При этом выбор полностью зависит от кровельного покрытия вашей конструкции дома. Читайте также: «Устройство и монтаж ендовы на металлочерепицу – пошаговая инструкция».

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

Ендова крыши — что это такое, размеры, фото, виды ендовы кровли, монтаж

Конструкция скатной крыши состоит из ряда взаимосвязанных элементов, каждый из которых выполняет свои функции.

Ендова крыши – одна из таких частей. Устанавливается ендова на внутренних углах скатов и предназначена для стока воды от дождя и талого снега. Здесь вы узнаете, что такое ендова на крыше.

Другое название ендовы — разжелобка. Этот термин более понятный и полностью описывает функции элемента кровли. Увидеть ендову можно на любой сложной скатной крыше, независимо от материала покрытия.

Виды ендов на крыше

В зависимости от конфигурации крыши и материала кровли, используются ендовы нескольких видов.

Самые простые и распространенные — открытые. Такой желоб находится между элементами покрытия кровли и хорошо заметен на крыше. Вода свободно стекает непосредственно по желобу в водосточную систему.

Закрытая ендова укладывается под покрытие, которое по центру желоба образует шов. Элементы кровли укладываются встык, и вода стекает по образовавшейся впадине. Выглядят такие желоба более эстетично и исправно выполняют свои задачи.

Ендовы переплетенные — те же закрытые желоба, но детали кровельного покрытия соединяются внахлест или встык со смещением шва и продолжают характерный рисунок кровли. Такие ендовы используются на крышах, покрытых битумными материалами или с крутыми скатами.

На вопрос, что такое ендова на крыше, можно ответить так: это закрытый или открытый желоб, по которому стекают дождевые и талые воды. Ендовы несут некоторую механическую нагрузку, поэтому усиливаются элементами каркаса крыши. Под каждый из кровельных материалов выполняется свой вариант каркаса, поэтому и монтаж ендов несколько отличается. Единственное общее для всех материалов то, что открытые желоба не требуют дополнительной гидроизоляции, а закрытые и переплетенные защищаются гидроизоляционными материалами.

Что такое ендова крыши и способы ее монтажа

Что такое ендова крыши? Это место для стока дождевой воды с двух скатов.

Повышенная нагрузка выдвигает особые требования, как к прочности, так и к гидроизоляционным свойствам узла. Также это полноценный декоративный элемент кровли. Он должен по внешнему виду гармонировать с покрытием крыш и только подчеркивать их красоту.

Установка ендовы на крыше из металлочерепицы

Монтаж разжелобки с покрытием крыши из металлочерепицы не отличается сложностью, но требует точного выполнения всех технологических операций. Также важен выбор материала.

Ведь что такое ендова кровли? Это узел, который испытывает повышенные нагрузки и по прочности должен превышать материал кровли.
Замена ендовы в любой кровле — процесс сложный и дорогостоящий. Если желоб проржавел, появились трещины и другие дефекты, то быстро начнет протекать потолок. Влага стекает с двух скатов и даже при небольшом дожде в желобе набирается значительно большее, чем на элементах покрытия крыши.

Для ендов металлочерепицы и профнастила нельзя использовать желоба из обычной оцинкованной стали. Такой металл менее долговечный, чем металлочерепица, покрытая полимером. Для этого нужно покупать специальные готовые желоба, входящие в комплект кровельных материалов. Это упростит монтаж и даст гарантию, что разжелобку не придется менять через 5 – 10 лет. В случае металлочерепицы, для замены придется разбирать два смежных ската почти полностью.

Осознав, что такое ендова на крыше, необходимо подойти к монтажу узла со всей серьезностью. Монтаж производится по такому плану:

Установка по обрешетке досок, формирующих желоб;

Укладка готовых элементов ендовы, начиная снизу вверх, нахлест — до 30 см;

Нижняя планка отбортовывается по карнизу;

Установка уплотнителя по периметру желоба;

Укладка металлочерепицы, края покрытия обрезаются на расстоянии 6 – 10 см от оси разжелобки;

Опционально – укладка декоративной панели над ней.

Детали ендов крепятся к доскам при помощи стандартных саморезов с таким же шагом, как и крепление элементов кровли. Но необходимо соблюдать дистанцию от оси желоба — она должна быть не менее 25 см, чтобы стекающая со скатов вода не попадала в отверстия под саморезами. Хотя метизы и оснащены специальными прокладками, потоки воды достаточно интенсивны и со временем протечки неизбежны.

Установка ендовы на керамическую черепицу

Монтаж желоба для керамического покрытия крыши достаточно сложный процесс. Большой вес материала кровли требует мощного основания, которое относится и к разжелобкам. Что такое ендова — это полноценный узел конструкции крыши, который не должен быть слабым звеном, а наоборот, выдерживать усиленные нагрузки. Как механические, так и от атмосферных осадков.

В месте укладки формируется сплошной желоб из обрезной доски со сторонами не уже 35 см от оси. По желобу устанавливается гидроизоляционная лента, желательно самоклеящаяся, без стыков и разрезов. Если стыка избежать нельзя, то отрезки ленты укладываются внахлест с заходом в 15 см. Лента наклеивается снизу вверх.

Полезное видео на тему “что такое ендова крыши”:

Поверх ленты устанавливается алюминиевый окрашенный желоб или стальной с полимерным покрытием. Цвет желоба подбирается к цвету черепицы. Закрепляется желоб при помощи оцинкованных гвоздей на расстоянии 25 – 30 см от продольной оси. По обеим сторонам стока наклеивается поролоновый уплотнитель и только затем укладывается черепица. Плитки кровельного материала отрезаются по линии ендовы. Срезы подкрашиваются специальным пигментом. Похожая технология применяется для монтажа желобов для другого распространенного кровельного материала — шифера. Обычно ендова открытая, поэтому нет необходимости в дополнительной гидроизоляции.

Битумная черепица

Учитывая особенность монтажа гибкой черепицы на сплошную обрешетку из доски, фанеры или иного листового материала, обустройство водостока не столь трудоемкое, как с другими видами кровли. Что такое ендова на крыше — по сути, это внутренний угол между смежными скатами. Укладка кровельного материала и элементов желоба производится на уже готовый каркас, в котором внутренние углы формирует жесткая сплошная обрешетка.

Для монтажа достаточно настелить ендовый ковер из специального водонепроницаемого материала и закрепить его на обрешетке гвоздями. Гвозди прибиваются на расстоянии 25 см от оси с шагом в 10 см. Если длина конструкции превышает 10 метров, то стандартный ковер придется укладывать внахлест. С заходом в 15 см и стыки промазывать битумной мастикой.

Гибкая черепица укладывается обычным способом, но в зоне внутреннего угла используется битумная мастика и гвозди. Ендовы можно монтировать как открытые, так и закрытые и переплетенные. Листы легко режутся и изгибаются.

Монтаж ендовы на крыше из композитной черепицы

Монтаж ендовы крыши для этого материала мало отличается от установки желоба для керамической черепицы. Устанавливается желоб на планки контробрешетки и закрепляется специальными крепежами — кляймерами. Кромки листов черепицы заводятся на ендову и отгибаются вниз. Все работы должны выполняться строго по рекомендации производителя.

Ендова – что это такое? 100+ фото примеров: инструкция по монтажу

Содержание

1. Понятие “ендова”
2. Материалы, используемые для создания ендовы
3. Устанавливаем ендову правильно

Крыша частного дома – один из важнейших элементов постройки, который обеспечивает ее защиту от воздействия внешних факторов в виде дождя, ветра или снега, а также ультрафиолетовых лучей солнца. Вся внешняя нагрузка возлагается на кровельное покрытие крыши, так как именно оно имеет непосредственный контакт с вышеуказанными факторами и влияниями. Если при сборке конструкции крыши, ее установке или монтаже кровли допустить ошибку, то это может привести к непоправимым последствиям, внутрь дома может проникать влага, которая будет разрушать стропильную систему. Если стропила, сделанные из дерева, начнут поддаваться воздействию воды, то крыша быстро станет непригодной, да и ветра могут деформировать ее конструкцию.



В связи с этим, при создании дома необходимо уделить особое внимание крыше, ее конструкции и подбору кровельных материалов. Абсолютно все элементы крыши должны образовывать герметичный слой, надежно защищая внутреннее пространство дома от внешних воздействий. Многие хотят, чтобы крыша была максимально привлекательной, дополняя экстерьер частного дома, но нужно помнить, что это не должно мешать основной функциональной задаче конструкции – защита постройки и ее жителей.

Кровельные покрытия можно разделить на две категории:

• Материал, используемый для кровли – профнастил, металлочерепица, ондулин и т.д.
• Доборы – элементы, которые оформляют все стыки, переходы, водостоки и прочее.

Стоит отметить, что особое внимание нужно обратить как раз таки, на доборы, ведь именно на них возлагается основная нагрузка, именно здесь происходит отток воды и талого снега. Для того, чтобы все элементы качественно выполняли свою роль необходимо провести монтаж, соблюдая при этом все правила и технологии. Ендова – один из подобных элементов, требующий правильно обращения к себе.

Понятие “ендова”

Ендова кровли – место на крыше, где сходятся две плоскости, образовывающие впадину. Однако, это лишь общее понятие для понимания смысла этой детали простым людям. Если же коснутся строительного направления, то рабочие имеют свое представление о таком элементе, как ендова. Согласно формулировкам специалистов ендова – вид доборного элемента, изготавливаемого для оформления стыка двух и более плоскостей.

Виды ендовы:

• Открытая – стык двух скатов или плоскостей не имеет плотного шва, а просто прикрывается небольшой планкой.
• Закрытая – в этом случае стык достаточно плотный и прямой.
• Переплетенная – представляет собой стык вплотную таким образом, чтобы рисунок плоскостей совпадал между собой.

Нужно понимать, что отличие между этими видами лишь внешнее, функциональная задача у всех одна. Последние два варианта менее популярны в использовании, так как соорудить их смогут лишь профессионалы с большим опытом и специальными навыками, найти которых достаточно трудно, тем более, что каждый кровельный материал будет иметь свою специфику.

В зависимости от способа установки ендовы бывают:

• Нижними. В этом случае доборной элемент устанавливают перед тем, как проводить монтаж кровли, тем самым ендову располагают под общий кровельный слой. Роль этой детали переоценить трудно, так как она служит водоотводным желобом, если же стык плоскостей будет без нижней ендовы, то он будет представлять собой сплошную щель, куда начнет проникать влага.
• Верхняя. Исходя из названия, не трудно догадаться, что такая ендова устанавливается на кровельный материал, играет как декоративную роль, так и создает завершенный образ создания крыши. Наружная ендова сделает соединение двух плоскостей более аккуратным, не даст мусору проникнуть в углубление кровли, а значит, гарантирует естественный отток воды, продлевая период эксплуатации крыши.

Материалы, используемые для создания ендовы

Для того чтобы крыша имела привлекательный вид, а все ее элементы гармонировали друг с другом, ендову изготавливают из разных материалов, поэтому каждый сможет подобрать оптимальный вариант для своей крыши и своего кровельного покрытия. Если основное покрытие выполнено из шифера, то для ендовы используют асбоцемент, если же крыша покрыта металлочерепицей или профнаастилом, то используется ендова из оцинкованной стали.

Как известно, практически все металлические кровельные материалы имеют специальные защитные покрытия из полимеров, таким образом, их защищают от коррозии и продляют период службы кровли. Ендова для металлических крыш не стала исключением, поэтому она также снабжается специальным защитным слоем, чтобы материалы полностью соответствовали друг другу, создавали приятный внешний вид и целостную картину. Однако, материал ендовы не всегда может соответствовать материалу кровли. Если используется нижняя ендова, то она скрывается под кровлю, а значит, нет никакой разницы, из какого именно материала она изготовлена.

Устанавливаем ендову правильно

Как уже говорилось ранее, доборы нуждаются в качественном монтаже, ведь от этого зависит не только целостность и сохранность крыши, но и безопасность дома, его домочадцев. В связи с этим рекомендуется привлечение специалистов, способных быстро и качественно провести монтаж необходимых элементов, предоставить заказчику надежную конструкцию с привлекательным внешним видом.

Для ознакомления и возможности контроля работ приводим в пример классический порядок установки ендовы:

• Изначально нужно проверить правильно и аккуратность создания подложки. Необходимо убедится, что нет никаких искривлений или деформаций, тщательно исследуется и проверяется прочность конструкции. Нагрузка на ендову намного больше, чем на плоскости скатов, ведь именно здесь скапливается снег, которые создает давление на доборной элемент.
• Все деревянные элементы конструкции крыши необходимо обработать специальными антисептиками и пропитками, после чего провести гидроизоляцию именно под ендову.
• Установка внутренней ендовы. Монтаж ведут снизу-вверх, укладывая отдельные элементы внахлест на десять сантиметров, после чего точки соединения обрабатывают герметиком.
• Монтаж кровли. Места, где происходит стык кровли и нижней планки также необходимо герметизировать.
• Установка верхней ендовы с помощью кровельных саморезов со специальными резиновыми прокладками.

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Содержание статьи

• 1 Ендовые крыши
• 2 Особенности стропильной систем
• 3 Обрешетка
• 4 Устройство ендовы
  • 4.1 На крыше из металлочерепицы
  • 4.2 Из профнастила и шифера
  • 4.3 Черепица
  • 4.4 Ондулин
  • 4.5 Жестяные крыши

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

• Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

  Обрешетка делается в два раза чаще

• Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.

  Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

• Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

  Под ондулин между двумя досками должен быть зазор в 15 см

• При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу  в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается  так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Типы ендов (Близкий обзор открытых и закрытых ендов)

Если бы вы спросили людей на улице, что такое ендовы, большинство из них, вероятно, понятия не имеют. Долины крыши — это соединения в крыше, обозначающие изменение угла или направления крыши. Они названы так потому, что выглядят точно так же, как долины, о которых можно подумать в природе. В то время как горные долины часто бывают мирными и безмятежными, долины на крышах полны опасностей. Это потому, что их сложно правильно защитить от влаги и погодных условий. Хорошей новостью является то, что прочные, легкие и долговечные кровельные материалы, созданные Brava Roof Tile, идеально подходят для применения в ендовах крыш. Вы можете увидеть примеры этих материалов в действии на канале Brava на YouTube, которые продемонстрируют, как правильно построить ендову.

Два типа ендов на крыше

В то время как вы найдете различные подтипы, когда будете вникать в мельчайшие детали ендов, для целей домовладельца следует учитывать только два типа: закрытый и открытый.

Закрытые долины крыши

В случае закрытой ендовы кровельщик сначала устанавливает подстилающий слой, который представляет собой ледостойкий и водонепроницаемый материал, который прилипает к настилу крыши и защищает ендову от повреждений из-за льда или воды. Затем кровельщик укладывает гонты так, чтобы они перекрывали друг друга там, где встречаются противоположные плоскости ендовы. Этот тип укладки закрывает стык ендовы, так что черепица полностью покрывает материал подстилающего слоя. В закрытой кровле черепица является как поверхностью износа, так и облицовкой желоба.

Долины с открытой крышей

В случае открытой ендовы к ендове добавляется дополнительный слой. После добавления подстилающего слоя на крышу в самой ендове устанавливается металлическая деталь. Эта металлическая деталь может быть либо V-образной, либо W-образной. Форма «W» может помочь защитить от воды, которая течет по долине, где есть угроза того, что вода попадет под края черепицы. В открытой долине черепица укладывается, чтобы покрыть часть долины, а затем вырезается из области долины, оставляя металлическую поверхность открытой для элементов. Металл может быть из нержавеющей стали, оцинкованной стали, меди или алюминия. Поскольку он остается открытым, он может придать драматический акцент внешнему виду крыши, если домовладелец предпочитает именно это.

Какой тип долины крыши лучше?

Большинство кровельных подрядчиков сходятся во мнении, что открытая долина крыши лучше. Однако бывают случаи, когда закрытый ендов является предпочтительным методом установки. Если производитель гонта рекомендует закрытый ендов для своей продукции, вам следует обсудить этот вариант со своим кровельщиком. В целом считается, что ендовы с открытой крышей в долгосрочной перспективе доставляют меньше хлопот. Вот почему: Улучшенный водоотвод : Металл — идеальный материал, если вы хотите, чтобы дождь, снег, листья и лед легко стекали с вашей крыши. С открытой долиной крыши открытый металл позволяет легко смыть все с вашей крыши. Мусор не успевает накапливаться, а значит, вода не будет скапливаться и впитываться в крышу. Долговечность : Металл служит очень долго. Маловероятно, что металл, используемый в открытых ендовах крыши, будет изнашиваться быстрее, чем ваша черепица. Металл очень хорошо стареет и прекрасно выглядит. Большое разнообразие : Несколько различных типов металла подходят для установки в открытом желобе крыши. Это позволяет выполнить полную настройку. Некоторые домовладельцы намеренно используют контрастный материал для драматического эффекта. Простота установки : Открытые ендовы также проще в установке. Никаких специальных навыков не требуется, кроме базовых навыков кровельщика. Установка открытой ендовы выполняется быстро, так что никаких задержек с завершением кровли не будет. У ендовы с открытой крышей есть некоторые недостатки. В верхней части списка находится его более высокая стоимость. Используемые материалы имеют тенденцию быть более дорогими из-за добавления металлического наплава. Некоторые домовладельцы также предпочитают эстетическую привлекательность закрытой ендовы крыши, где перекрывающиеся черепицы могут создавать драматический эффект, особенно в областях с разными уклонами.

Выбор ендовы с закрытой крышей

Как упоминалось выше, закрытый ендов часто считается наиболее эстетичным. Многие домовладельцы предпочитают бесшовный вид закрытой ендовы крыши открытой ендове с металлической облицовкой, и многим домовладельцам также нравится более низкая стоимость, связанная с закрытой ендовой крыши. Отказ от использования металлического оклада может помочь домовладельцам сэкономить много денег на новой установке крыши, сохраняя при этом красивый внешний вид. Недостатком закрытой конструкции долины крыши является то, что она не так прочна, как металлический оклад. В ендовах черепица изнашивается намного быстрее, чем на остальной части крыши, а это означает, что закрытая ендова становится самой слабой частью вашей крыши.

Выбирайте с Brava

Когда вы выберете сверхпрочную черепицу Brava Roof, эти опасения больше не будут иметь значения. Независимо от того, выберете ли вы нашу кедровую черепицу, бочкообразную черепицу или сланцевую черепицу, у вас будет долговечная и красивая крыша, от пиков до долин. Наша плитка рассчитана на длительный срок службы, имеет класс ударопрочности 4, класс огнестойкости A или C и ограниченную 50-летнюю гарантию. В конце концов, не все кровельные материалы одинаковы по долговечности или стоимости. В то время как домовладельцы могут обнаружить, что подход с открытой ендовой лучше в некоторых ситуациях, в других случаях подход с закрытой ендовой может быть лучше. С системой черепицы Brava Roof домовладельцам не нужно соглашаться или идти на компромисс. Наша плитка одинаково хорошо выдерживает любой метод. Чтобы получить самую красивую естественную кровлю без короткого срока службы и проблем с обслуживанием, свяжитесь с Brava Roof Tile по телефону 844-29.0-4196 сегодня, чтобы поговорить с членом группы экспертов. Мы здесь, чтобы помочь вам с выбором кровли, и вы даже можете запросить несколько бесплатных образцов наших превосходных кровельных материалов, чтобы лично убедиться, почему так много домовладельцев выбирают черепицу Brava. Получите вдохновение — нажмите здесь, чтобы заказать бесплатный лукбук.

Closed Valley и Open Valley Roofs: в чем разница?

Узнайте, что отличает закрытый ендов от открытого ендовы

По

Кристофор Юрин

Кристофор Юрин

Кристофор Юрин является основателем и генеральным директором Construct-Ed, веб-сайта онлайн-обучения строительной отрасли. Он также работал в кровельных работах более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.11.20

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Caiaimage/Пол Брэдбери/Getty Images

Область ендовы крыши — прямые линии, образованные при встрече двух разных плоскостей крыши, — является критической областью, которая выдерживает огромное количество стоков воды. Долины обычно встречаются там, где двускатные слуховые крыши встречаются с основной крышей, или когда у дома есть угловые крылья или пристройки, где встречаются две секции крыши в разных плоскостях. Дом с Г-образной или Т-образной формой основания, например, всегда будет иметь ендовы на крыше, где встречаются две части дома. Противоположные поверхности плоскостей крыши отводят воду в сторону долины, откуда она затем направляется к краю крыши.

Одной из деталей, которая различается в зависимости от дома, является метод наплавки ендов на крыше. Существует два распространенных метода выполнения гидроизоляции ендовы в системе черепичной кровли: закрытые ендовы s или открытые ендовы . Чтобы понять, что делает долину закрытой или открытой, важно понять, как устроена долина.

Что такое закрытая ендовная крыша?

Перед установкой кровельной черепицы подрядчик по кровельным работам укладывает подстилающий слой по всему настилу крыши. В подкровельный слой может быть встроен самоклеящийся экран от льда и воды или подстилающий слой другого типа, который имеет большую толщину, чем подстилающий слой, покрывающий остальную часть кровельной системы. Эта самоклеящаяся подложка действует как подкладка ендовы.

Для закрытой ендовы кровельщик устанавливает черепицу на настил крыши и протягивает битумную черепицу через область, где встречаются противоположные плоскости крыши, так что гонты покрывают или «закрывают» ендову. По окончании ендова будет покрыта черепицей так, чтобы самоклеящаяся подложка была полностью покрыта битумной черепицей. Асфальтовая черепица служит как облицовкой ендовы, так и износостойкой поверхностью для защиты от воды.

Что такое открытая ендовная крыша?

По сравнению с закрытой долиной, открытая долина добавляет еще один слой облицовки в долину. После укладки самоклеящейся подложки поперек ендовы устанавливается предварительно изогнутая металлическая облицовка ендовы. Этот материал для гидроизоляции ендовы может быть изготовлен из любого металла, устойчивого к атмосферным воздействиям, кислотным дождям и другим загрязняющим веществам. Можно использовать оцинкованную сталь, алюминий и медь.

Когда битумная черепица укладывается поверх настила крыши, она выдвигается в ендову. Однако эта черепица не проходит полностью через зону долины, а центр металлической долины остается открытым. Кроме того, важно избегать забивания гонтов через металл ендовы. Затем меловой линией проводится линия от вершины долины до дна долины. Затем черепица вырезается из области ендовы, «открывая» поверхность облицовки ендовы для стока воды и окружающей среды. При открытой ендове полоса металла будет видна на крыше там, где встречаются две противоположные плоскости крыши.

Когда лучше выбрать закрытую долину, а не открытую долину

Есть несколько причин, по которым подрядчики и домовладельцы могут выбрать установку открытой или закрытой долины:

• Эстетика: Подрядчики, проектировщики и владельцы предпочитают внешний вид одного типа долины другому. Важно помнить, что закрытый ендов скрывает облицовку ендовы и позволяет плоскостям кровли сливаться воедино. Открытые желоба, с другой стороны, оставляют металл открытым, что может быть более приятным для глаз, особенно если в качестве облицовки желоба используется медь.
• Стоимость: Подрядчики могут снизить стоимость материалов для кровельных проектов, отказавшись от установки металла в ендовах. Это снизит стоимость монтажа проекта, особенно если в монтируемой кровельной системе имеется значительное количество ендов.
• Функциональность:  Мнения установщиков и проектировщиков расходятся в отношении функциональности закрытых и открытых желобов. Закрытые долины могут иметь тенденцию, если они не построены должным образом, направлять воду под гонты, уложенные поверх нижнего слоя гонтов. Тем не менее, открытые ендовы могут быть восприимчивы к подпору воды вдоль верхней части срезанной черепицы в ендове, если она не обрезана должным образом, что может привести к протечкам крыши.

Короче говоря, при замене кровельной системы в вашем доме или здании следует учитывать оба варианта. Если вы решите заменить крышу самостоятельно, убедитесь, что вы учитываете эти различные факторы, прежде чем начинать установку. Если вы решили поручить замену крыши профессиональному кровельному подрядчику, обязательно обсудите с ним, как он будет решать проблему ендовы. Обработка деталей ендовы до начала работ позволит вам рассмотреть возможности и в конечном итоге получить желаемый внешний вид и функциональность вашей кровельной системы.

Замкнутая крыша ендовы

• ендова соединяется с остальной частью кровли

• Может быть немного дешевле

• Установка может быть затруднена, если углы ендовы острые

Крыша Open Valley

• Открытый металл может улучшить внешний вид

• Вода с меньшей вероятностью скапливается под черепицей

• Упрощает укладку гонта

Понимание различных типов кровельных ендов

На приведенных выше фотографиях показана закрытая (плетеная) ендова крыши и открытая металлическая ендова.

Понимание различных типов ендов

Что такое ендовы? Долина крыши — это канал, созданный там, где крыша меняет направление или угол. Обычно в ендове размещают металлический элемент в форме буквы «V» или «W», чтобы отводить воду с крыши. Долины крыши очень важны для правильной работы «кровельной системы», и их нужно делать правильно и заботиться о них, чтобы поддерживать их в хорошем состоянии. К сожалению, немногие домовладельцы вникают в детали дизайна своих крыш или в то, как они на самом деле работают.

Существует два основных типа ендов:

Открытые ендовы

Крыши с открытыми ендовами используют металлические элементы V-образной или W-образной формы в центре ендовы. Наклонные плоскости крыши затем останавливаются в нескольких дюймах от этой центральной линии, оставляя долину открытой. Металлические детали в форме буквы V или W, используемые в качестве осевых линий, могут быть оцинкованы, покрыты медью, алюминием, сплавом цинка или сталью. Обратитесь к местным строительным нормам, чтобы узнать, какие материалы использовать. Рекомендуемый минимум — оцинкованная/с покрытием сталь калибра 28.

Для защиты долины от влаги между водой и ледовым щитом зажата металлическая накладка. Наклонные плоскости крыши останавливаются на этой водонепроницаемой подкладке с обеих сторон, оставляя долину открытой для отвода воды с крыши.

Закрытые ендовы

В закрытых ендовах кровельные гонты располагаются непрерывно по ендове, так что не видно стыков. Тем не менее, в закрытых ендовах все еще можно использовать металлическую ендову, в зависимости от выбора черепицы. Если вас смущают все эти вариации стиля долины. Не волнуйтесь, потому что то, что люди называют ендовами на крышах, на самом деле не имеет значения. Важно знать, как создаются приложения долины, поскольку это помогает выявить потенциальные области сбоя в будущем. Важно знать детали ендов крыши, чтобы решить, какой стиль лучше всего подходит для вашей конкретной кровельной системы.

Схема, показывающая ендову кровли

Как создаются стили открытой и закрытой ендовы

Ключевым моментом является покрытие ендовы водонепроницаемыми материалами (ледяной и водяной щит или битумная бумага) и не допускать выхода гонта за осевую линию открытые водонепроницаемые материалы. Влага удерживается с помощью комбинации металлического фартука и защиты от льда и воды. Вот как делается правильная структура открытой долины:

• Выровняйте центр долины рядом льда и водяного щита (ширина может варьироваться)
• Установите металлический отлив поверх ледяного и водяного щита.
• Скрепите металл вторым рядом водо-ледяного щита.
• Разрежьте черепицу вдоль линии, образованной этим новым рядом льда и водяного щита, оставив металл открытым для отвода воды с крыши.

Вы можете сделать два типа металлической планки: «V» (необжатая планка) или «W», т. е. с обжимом по центру. Последний эффективен для предотвращения поперечного смыва, т. е. когда быстротекущая вода с одной стороны кровли течет по ендове и поднимается под гонты на соседнем скате кровли. Вы также можете предотвратить поперечный смыв, загерметизировав черепицу там, где она встречается с ендовой.

Не все металлические долины одинаковы. Не забудьте использовать хотя бы минимальный рекомендуемый размер металла в конструкции желоба, так как он слишком тонкий и может быть поврежден мусором. Слишком тяжелый, с ним будет дорого и сложно работать.

Как создаются закрытые конструкции ендовы

Здесь ключевым моментом является покрытие ендовы самой кровельной черепицей. Замкнутые конструкции долины также изготовлены из водонепроницаемых материалов, хотя они покрыты кровельной черепицей. Вот как создается закрытый ендов.

• Выровняйте центр долины рядом непроницаемого льда и водяного щита. (ширина может варьироваться)
• Укладка подкровельного покрытия. В то время как закрытые ендовы не нуждаются в металлической обшивке, хорошей практикой является укладка нескольких слоев рулонной кровли перед укладкой черепицы.
• Уложите черепицу через долину.

Из-за затрат на установку и нашего стремления к эстетичным конструкциям у нас есть два распространенных типа закрытых ендов:

Плетёные ендовы — Черепица укладывается традиционным способом, т. е. там, где сходятся две наклонные плоскости, черепица переплетается или переплетается таким образом, чтобы шов соответствовал контурам крыши. Черепица просто плотно прилегает к долине, избегая использования гвоздей в пределах 6 дюймов от центра долины.

Плетёные ендовы лучше делать из традиционной полосовой черепицы, чтобы они не «перемыкали» ендову, приводя к протечкам, как в случае с архитектурной черепицей. Кроме того, при неаккуратной укладке черепица на плетеной ендове может создавать неприглядные неровности и комки, приводящие к странному виду крыши.

Cut Valley — это стиль закрытой ендовы, который используется для придания крыше более чистого и четкого вида. Это очень практично, когда один скат крыши круче другого. Итак, вы начинаете с установки черепицы на нижний прилегающий скат крыши и позволяете кровельному покрытию проходить через линию разжелобка. Затем установите черепицу на более высоком склоне, но обрежьте ее параллельно центральной линии долины. Таким образом, вода стекает с более крутого склона на гонт нижнего склона.

Разновидностью разреза ендовы является «Калифорнийская долина разреза», где вместо того, чтобы переносить верхний слой по ендове и резать его параллельно центральной линии, вы укладываете ряд гонтов вертикально вниз по ендове, обеспечивая прибитый край вдоль центральная линия. Затем наложите второй слой черепицы и сместите его на несколько дюймов так, чтобы только кончики доходили до ендовы. Таким образом, нет необходимости резать черепицу, кроме обычных полосовых разрезов.

Какой же тип ендовы выбрать?

Первое, что нужно сделать, это узнать у производителя кровли, какой тип гонта вы планируете укладывать. Однако общее мнение состоит в том, что открытые металлические долины являются лучшими и наименее проблематичными в течение длительных периодов времени.

Вот почему:

Пониженное трение — Металлическая обшивка обеспечивает меньшее трение с дождевой водой и мусором, чем черепица. Вы хотите, чтобы мусор легко соскальзывал с крыши, не накапливался и не задерживал воду. Кроме того, вы хотите, чтобы вода стекала с крыши быстрее, чем она может проникнуть внутрь. Металл — лучший материал для облицовки ендовы на крыше. Черепица изнашивается из-за снега, льда, ветра и дождевой воды. Открытые металлические ендовы хорошо стареют вместе с остальной частью крыши и выдержат испытание временем.

Различные варианты материалов для отливов – Вы можете добиться драматического эффекта, используя контрастные цвета, или покрасить отливы в тон черепицы!

Преимущество открытых ендов заключается в простоте монтажа основной конструкции. Никаких специальных навыков не требуется, в отличие от закрытого случая, когда требуется аккуратность и внимание к деталям при подкладке или плетении гонтов по ендове. Монтаж выполняется быстро, а металлическая накладка надолго защищает ендову. Не все ендовы с открытой крышей выглядят странно, особенно если вы используете медные или окрашенные накладки, которые подчеркивают форму и стиль вашей крыши.

Недостатком открытых металлических ендов является то, что стоимость установки немного выше из-за стоимости материалов и труда, необходимого для их установки. Открытым металлическим ендовам также не хватает эстетической привлекательности закрытых ендов. Например, на крыше, где две наклонные плоскости крыши имеют разные углы наклона, замкнутые ендовы могут создать впечатление, что вся крыша свисает с поверхности. Открытая долина, с другой стороны, выглядит не так хорошо, как долины, плоскости которых имеют разные уклоны.

Плюсы и минусы закрытых ендов

Закрытые ендовы эстетичны. Вместо того, чтобы оставлять странно выглядящий открытый кусок металла по центральной линии долины, черепица красиво выровнена и снята, чтобы ваша крыша выглядела исключительной и почти бесшовной.

Если вы хотите сэкономить, выберите закрытую долину. Вам не нужно расплачиваться за предварительно обработанные или изготовленные по индивидуальному заказу оцинкованные металлы. Только черепица и барьер от ледяной воды — это все, что вам нужно. А приложение Closed Valley можно установить быстро, тем самым сэкономив трудозатраты.

Предупреждение закрытых кровельных ендов заключается в том, что черепица не может выдерживать такие же нагрузки от льда, снега и дождя, как металлическая окладка. Следовательно, в отличие от открытых ендов, которые хорошо стареют вместе с остальной частью крыши, закрытые ендовы быстрее теряют свою эстетическую привлекательность, старея быстрее, чем остальная часть кровли, из-за количества воды, с которой они должны справляться.

Помните:  Ваша крыша наклонена к долине, а это означает, что вся вода скапливается в долине, как в маленькой реке. Этот большой объем быстро движущейся воды может изнашивать черепицу намного быстрее, чем «полевая черепица», которая составляет большую часть вашей крыши. Поэтому ожидайте более высокой частоты отказов от этих привлекательных приложений с закрытой долиной. И, несмотря на более быстрое время установки, требуется больше навыков и внимания к деталям, например, при резке.

Вывод: не все ендовы и кровельные конструкции одинаковы; в зависимости от вашего бюджета, внешнего вида, который вы хотите, и местных строительных норм и правил вы можете выбрать открытую металлическую долину, закрытую долину, плетеную закрытую долину или калифорнийскую долину.

Thunderstruck Restorations — ваш местный подрядчик по кровельным работам

Thunderstruck Restorations предоставляет услуги по замене и ремонту крыш в округах Анока, Чисаго, Хеннепин, Вашингтон, Дакота, Рэмси и Райт. Мы специализируемся на монтаже кровельных систем компаний CertainTeed, Owens Corning, Atlas и GAF.

Долины и хребты | Dayus Roofing

Вальма и конек

Под «вальмом» крыши понимается наружный диагональный стык, образованный соединением двух скатов крыши.

Под «коньком» крыши понимаются самые верхние пики, образованные соединением двух скатов крыши, обращенных в противоположные стороны.

В эпоху, когда гонты с 3 выступами были стандартом для кровли, обычной практикой было брать тот же гонт, который использовался для покрытия скатов крыши, разрезать его на 3 части и использовать для защиты бедер и коньков. Сегодня, когда продукты из ламината являются подавляющим выбором гонтов, производятся специальные гонты для ребер и коньков. По-прежнему можно использовать черепицу с 3 выступами, если вы можете найти цвет, соответствующий выбранной вами черепице, но производители рекомендуют использовать специальную черепицу с крышкой для ламината и дизайнерских изделий, чтобы дополнить их расширенные гарантии.

Битумная черепица с верхним краем и коньком традиционно представляет собой однослойную черепицу, но теперь производители производят двухслойную черепицу и даже черепицу, которая складывается для обеспечения превосходной прочности и дизайна.

Впадина

Впадины образуются там, где сходятся два ската крыши. Из-за объема воды и более низкого уклона вдоль линий долин долины особенно уязвимы для утечек.

Есть два основных типа долин: открытые и закрытые.

Открытые ендовы

Открытые ендовы определены таким образом, потому что линия ендовы остается непокрытой основным кровельным материалом. Открытые долины защищены сочетанием льда, воды и металла.

При правильном применении в открытой долине:

• 1 ряд (3 фута) ледяного и водяного экрана применяется в центре долины
• Металлический элемент в форме буквы «W» или «V» изгибается и устанавливается поверх льда и воды
• Второй ряд ледо-водозащитного экрана разрезается пополам и используется для склеивания металла с обеих сторон
• Черепица разрезается по линии, образованной 2-м рядом льда и воды, а металл остается «открытым» для отвода воды с крыши
• Отверстие должно постепенно расширяться, чтобы справиться с увеличенной вместимостью на нижнем краю

ДВА общих металлических ендовы включают:

• «V» — где один изгиб выполнен в соответствии с углом примыкающих скатов крыши
• «W» — там, где по центру загнут выступ для предотвращения попадания воды под гонты на прилегающем скате крыши

Многие кровельщики указывают в качестве предпочитаемого открытого ендовы металл или алюминий с малым сечением и исключают ряд ледяных и водяных щитов. В Dayus мы используем только W-образные предварительно обработанные оцинкованные металлические ендовы большой толщины (если не указано иное). Толстый металл удерживает линии долины прямыми, а форма «W» обеспечивает лучший контроль над водой. Обязательно спросите, какой металл используется и как он применяется при сравнении котировок. Не все «металлические долины» одинаковы. Если цены, предусмотренные для варианта с металлической долиной, кажутся резко отличающимися, обычно на это есть причина.

Закрытые ендовы

Закрытые ендовы покрываются черепицей или другим основным кровельным материалом.
 При правильном применении закрытой долины:

• 1 ряд (3 фута) льда и водяного щита применяется в центре долины
• Черепица или другой основной кровельный материал укладывается через ендову

ДВА распространенных варианта закрытой ендовы включают:

• Плетеный стиль — , где черепица перекрывает ендову на альтернативных склонах
• Закрытый разрез — , при котором гонты сначала укладываются на нижний примыкающий скат крыши через линию разжелобка, а затем на более высокий скат через линию ендовы. Черепица на более высоком склоне затем разрезается по прямой линии через долину. Это гарантирует, что вода с более высокого ската попадет на гонты нижнего ската, а не под гонты на настил крыши

Многие кровельщики упускают из виду детали, необходимые для правильной укладки ендовы в закрытом стиле. Как и во всех подробных областях вашей крыши, важно знать детали каждого стиля ендовы, чтобы принять обоснованное решение для вашей кровельной системы. Если вы хотите сэкономить деньги, закрытые долины — это то, что вам нужно. Однако, если вы ищете ендову, которая прослужит дольше большинства кровельных систем, следует установить ендовы открытого типа.

Какой тип применения долины является лучшим?

По нашему мнению, правильно установленный  W-образный, открытый, толстостенный, металлический ендов с 2 слоями льда и водяным щитом (используется для сэндвич-металла) является самым прочным ендовой, которую вы можете купить. Закрытые ендовы были созданы в целях экономии средств, но металлические ендовы открытого типа — это проверенное применение ендовы, которое будет соответствовать ожидаемому сроку службы любой гарантии на кровлю.

Закрытые ендовы, безусловно, дешевле, но часто это первая часть вашей крыши, которая разрушается из-за большого количества воды, проходящей через ендову. Материалы для кровельного покрытия предназначены для отвода воды через скаты крыши и не прослужат так долго, когда они изгибаются через ендову, выдерживая концентрированный поток воды. Многие более толстые гонты и кровельные материалы премиум-класса не могут быть уложены методом закрытой ендовы.
Если приведенная выше информация читается как иностранный язык, пожалуйста, продолжайте читать, чтобы узнать больше об альтернативах кровельных желобов.

Что такое ендовная крыша? (с изображением)

`;

Кендалл Перри

Дата последнего изменения: 30 августа 2022 г.

Раздвоенная крыша образуется, когда две части крыши встречаются под внутренним углом. Эти долины являются общими для многих крыш. Архитектурный стиль Кейп-Код — это один из типов домов, которые традиционно лишены ендов, если на крыше нет слуховых окон. Во многих случаях долины создаются там, где крыша основной части дома встречается с крышей гаража или когда на исходную крышу ставится надстройка.

Протечка ендовы является наиболее распространенным типом протечки крыши. Эти утечки могут быть вызваны плохой практикой кровли или просто возрастом черепицы на крыше. Кровельщик должен быть осторожен в местах забивания гвоздей в черепицу ендовных крыш. Если гвозди будут размещены в самом центре ендовы, произойдет протечка. Если гвозди размещены ближе, чем в 6 дюймах (15,2 см) от центра ендовы, на гонт может оказываться натяжение, вызывающее его скручивание. В течение нескольких коротких лет это напряжение может привести к тому, что черепица порвется, что затем обнажит голую крышу.

Металлическая ендовная крыша помогает устранить эти проблемы, поскольку металл не может порваться или скрутиться. Еще одним преимуществом металлических крыш является то, что они имеют срок службы не менее 50 лет. Это намного больше, чем средний срок службы битумной черепицы, составляющий около 20 лет.

Черепица долины крыши может быть того же типа, что и черепица, используемая в остальной части дома. Кровельщики используют несколько методов, которые позволяют им использовать одну и ту же черепицу на всей крыше вместо того, чтобы покупать специальную черепицу. Эти приемы представляют собой вариации узора «елочка» и создают очень эффективный водный барьер. Один из инструментов в арсенале кровельщика называется ендовной крышей. Эта металлическая планка представляет собой эффективный и непроницаемый барьер, который укладывается под гонты в качестве страховки от износа гонтов.

Крыша ендовы может собирать листья и другой мусор. По мере того, как мусор собирается в этой уязвимой зоне, вода больше не течет свободно в желоба. В зимний сезон в этой области скапливается лед, и по мере того, как лед замерзает и оттаивает, гонты смещаются, заставляя их двигаться и изнашиваться. В дополнение к найму кровельщиков, которые используют надлежащие методы кровельных работ, домовладелец должен проверять крышу и желоба не реже двух раз в год и очищать их от мусора, который их забивает.

Что такое Roof Valley? (и материалы, установленные в ендовах)

Печать/сохранение в формате PDF

Если вы спросите большинство людей, что такое ендовы, они, скорее всего, дадут вам правильный ответ. Но если вы поставите слово «крыша» перед словом «долина», большинство (если не все) людей не поймут, о чем вы говорите.

Это понятно, но правда в том, что ендовы имеют решающее значение для функциональности вашей кровельной системы. И когда придет время строить новую крышу или у вас протекает крыша, вы, вероятно, будете часто слышать этот термин.

Итак, что же такое долина на крыше? И что вам нужно знать об этом?

Уже более 30 лет команда Bill Ragan Roofing помогает домовладельцам понять все, что касается их крыши. Из-за этого я буду разбирать основы ендов на крыше.

Я начну эту статью с объяснения, что такое ендовы, что они делают на вашей крыше и какие типы. После этого вы узнаете, какой материал необходимо установить для предотвращения протечек в ендовах, какой тип ендовы будет на вашей крыше и многое другое.

Что такое долина крыши?

Долина крыши – это когда две грани крыши сходятся на склоне, образуя внутренний угол. Основное назначение ендов на крыше — обеспечить правильный сток воды по крыше.

Существует два распространенных типа ендов: открытые и закрытые. Названия долин в значительной степени говорят вам, что они из себя представляют.

(Слева: закрытая ендова, справа: открытая ендова)

Открытые ендовы буквально означают, что они «открыты», и над ендовой не установлен кровельный материал. С другой стороны, закрытые ендовы «закрыты» кровельным материалом (битумная черепица), установленным над ендовой.

Независимо от того, какой тип ендовы у вас есть, они являются важной частью вашей крыши, обеспечивающей сток воды в желоба. Но поскольку они регулярно подвергаются воздействию проточной воды, им нужны определенные материалы.

Какой материал используется в ендове для предотвращения протечек?

Разжелобки являются одной из наиболее распространенных областей крыши, подверженных протечкам из-за большого количества воды, протекающей через них. Вот почему оба типа желобов нуждаются в правильном типе материала, установленного в них для предотвращения утечек.

(Ледяной и водяной щит установлен в ендове)

В закрытом ендове перед укладкой черепицы в ендове необходимо установить ледяной и водный щит. Этот водонепроницаемый материал защищает настил крыши, если вода попадает под черепицу, закрывающую ендову.

(Медный желоб установлен в ендове)

С другой стороны, открытый желоб нуждается в металлическом монтаже. Это требует немного больше навыков, потому что вам нужно превратить кровельный материал в металлическую накладку, установленную в ендове.

Хотя у вас есть несколько вариантов, наиболее распространенным типом металла, используемого в открытых долинах, является готовая сталь. Но если вы хотите сделать свою крышу более привлекательной, медь — популярный вариант.

В конце концов, у вас не должно возникнуть проблем с ендовами, если они изготовлены из подходящего материала и правильно установлены. Но просто знайте, что пренебрежение ендовами крыши может привести к проблемам (подробнее об этом через минуту).

От чего зависит тип ендов на вашей крыше?

Теперь вы знаете, какой материал необходимо укладывать в каждый тип ендовы. Но можете ли вы выбрать тип ендовы на вашей крыше?

Хотя в некоторых случаях у вас есть личный выбор, тип ендовы обычно зависит от вашего кровельного материала. Если у вас есть 3-лепестковая или архитектурная битумная черепица, у вас будут закрытые долины.

Тем не менее, некоторые домовладельцы время от времени выбирают открытые ендовы на архитектурной битумной черепичной крыше. Просто знайте, что получение открытой долины крыши с металлом увеличивает цену замены вашей асфальтовой крыши больше, чем закрытая долина со льдом и водяным щитом.

Но если у вас кровельная система премиум-класса, например, кедровая черепица или синтетическая черепица, у вас обязательно будут открытые ендовы. Это просто потому, что эти кровельные материалы не могут сгибаться, чтобы «закрыть» ендову.

Если у вас есть или вы хотите крышу премиум-класса, у вас будет металл в ваших долинах, несмотря ни на что. Поэтому важно учитывать внешний вид металла.

Если внешний вид для вас не важен, я рекомендую вариант из предварительно обработанной стали. Но помните, медь — отличный выбор для повышения привлекательности вашей крыши.

Как отсутствие ухода за крышей влияет на ендовы?

Помните, что у вас не должно возникнуть проблем с ендовами, если есть нужный материал и он правильно установлен. Но я часто вижу протечки крыши из-за небрежного отношения к ней.

В ендовах крыш это происходит в виде сидячего мусора. Оставляя мусор (например, листья и ветки) в ендовах крыши, вы создаете «дамбу», которая не позволяет воде стекать по крыше должным образом.

Это приводит к тому, что вода скапливается и попадает под кровельный материал, что в конечном итоге приводит к протечке внутри вашего дома. Это также проблема, когда мусор становится насыщенным и находится в закрытой ендове крыши в течение длительных периодов времени.
