Строительные леса конструкция: Какие существуют типы строительных лесов и их технические параметры, как грамотно выбрать строительные леса

Содержание

Строительные леса. Виды, описание и особенности использования. – LESTEP

Содержание

Представить себе строительство индивидуального дома без строительных лесов невозможно. Мы все используем их и в других сферах хозяйственной деятельности: начиная от замены лампы в спортзале и заканчивая сложнейшими высотными работами на фасадах. Названия этих механизмов самые разные — строительные леса, вышки-туры, самоподъемные механизмы различных конструкций. Технологии позволяют оборудовать леса в самых недоступных местах, где их применяют при обычном ремонте, утеплении домов, выполнении отделки наружных стен.

Для того чтобы принять решение о применении той или иной модификации строительных лесов, нужно хорошо разбираться в особенностях их конструкций и сферах применения. Вам необходимо сделать некоторые расчеты, для чего должна быть исходная информация о состоянии основания, на которое будет устанавливаться конструкция, высота объекта, материалы стен к которым будут крепиться удерживающие элементы безопасности. От высоты конструкции зависит количество перемычек, а от них, в свое время, будет рассчитываться и цена. Стоит также учесть количество лестничных подъемов и ярусов настилов, где собираются работать люди.

Виды лесов

Ригельные строительные леса

Их также зачастую называют штыревые леса — это один и тот же вид строительных лесов. Это не самый популярный вид лесов, так как применение их в строительстве ограничено. Данная конструкция лесов была разработана еще в Советском союзе, за что их иногда называют «Советские леса«. Но при этом ригельные леса на сегодняшний день остаются самой мощной, устойчивой и грузоподъемной (до 600 кг/кв.м) конструкцией и пользуются спросом благодаря своим техническим характеристикам.

При большом количестве преимуществ у них имеется существенный недостаток – это проблемы возведения у зданий со сложным фасадом. Металлоемкий процесс производства штыревых лесов отражается на их цене. С уверенностью можно сказать, что ригельные строительные леса дороже других видов строительных лесов, таких как рамные леса, клиновые и хомутовые.

Рамные строительные леса

Представляют собой конструкции, которые соединяются горизонтальными и диагональными связями методом флажковой фиксации. Очень популярные леса. Это пространственная каркасно-ярусная система, смонтированная из трубчатых элементов: стоек, рам, продольных и диагональных связей (выполненных в виде крестовин), соединяемых между собой в процессе монтажа. Эти быстровозводимые строительные леса выгодно отличаются от других типов лесов отсутствием мелких сборочных деталей и резьбовых соединений. Сборка лесов довольно проста: в опоры вставляются стойки (вертикальные рамы), стойки стыкуются между собой с помощью патрубков по принципу «труба в трубу». Леса могут применяться для зданий сложной конфигурации. Но и они не лишены определенных недостатков, один из которых – это фиксированная высота рабочего настила, обусловленная конструкцией, что зачастую неудобно при работе бригад.

Хомутовые строительные леса

Заслуженно считаются наиболее практичными, надежными и удобными в эксплуатации среди всех аналогичных приспособлений. Они появились в числе первых разновидностей лесов, и остаются в числе самых распространенных. Эта пространственная многоярусная система каркасного типа применяется для каменных (кладочных), отделочных и реставрационных работ. Их можно использовать на фасадах практически любой конфигурации, при этом они признаны идеальным вариантом для работы с поверхностями, имеющими сложную архитектурную форму: арками, куполами, колоннами и т.п. Это основная особенность и преимущество данной системы.

Строительные леса клиночного типа

Они являются универсальными. Это специальная конструкция из стальных труб, элементы которых скрепляются деталями в виде клиньев. Металлические замки комплектуются самотормозящими клиньями – именно поэтому эти конструкции получили такое название. Строительные леса клиночного типа обладают определенными преимуществами, которых нет в лесах других типов. Одним из таких преимуществ является быстрый процесс монтажа и демонтажа, что имеет очень большое значение при современных темпах строительства. Еще один большой плюс клиновых лесов заключается в том, что они могут держать большие нагрузки при этом сохранять оптимальную устойчивость, что могут использоваться не только в строительных сферах. В процессе выбора лесов, нужно заранее знать для каких работ они будут применяться.

Подмости

Не стоит забывать о подмостях. Это вспомогательные средства, которые пригодятся во время работы на высоте в помещении. Эти конструкции отлично помогут во время проведения работ, для выполнения которых будет недостаточно человеческого роста. На подмости можно класть инструменты, что потребуются для работы.

Самоподъемные механические леса

Для использования в малоэтажном индивидуальном строительстве самоподъемные механические строительные леса вообще стоят особняком в этом списке. О них знают единицы. Как правило – это мастера и бригады, которые столкнулись с нестандартной ситуацией в производстве строительных работ. По внешнему виду это домкрат, закрепленный на деревянном столбе, который в свою очередь стоит на земле и вверху прикреплен к стене, либо кровельному свесу посредством специального упора с тягами. Эти механические леса широко известны за рубежом как jack pump scaffolding system. Производятся они за океаном более 90 лет и завоевали поистине колоссальный успех у строителей.

История механических лесов

Историю свою они начинают с начала прошлого века. Сначала это было простейшее устройство из металлических прутьев, потом вносились изменения, но принцип остался неизменным до сегодняшнего дня — он заключается в эффекте самозащемления закрытых жестких скоб, соединенных шарнирами с консолью, на которую монтируется настил.

Как и все вышеописанные строительные леса, «jack pump» также имеет свои недостатки. Это и ограничение по высоте производимых работ, и ограничения по весовой нагрузке. Но в малоэтажном индивидуальном строительстве эти недостатки не критичны. Высота использования до 12-13 метров, что соответствует высоте в коньке самых распространенных домов. Весовая нагрузка между столбами 300 кг, что вполне хватает для двух мастеров, некоторого запаса отделочных материалов на рабочем столе и мелкого инструмента. Сборка и приведение из транспортного в рабочее состояние от 20 минут. Минимальное место для хранения, возможность перевозки легковым автомобилем. Это еще не все преимущества. Ввиду легко изменяемой высоты платформы для ходьбы и рабочего стола, на отделочные, монтажные работы затрачивается меньше физических и временных ресурсов. Удобство беспрепятственного прохода вдоль рабочей стены и удобство монтажа длинномерных деталей по горизонтали по достоинству оценили зарубежные строители. Об этом свидетельствует неисчезающий спрос на покупку механических лесов-домкратов.

Производство этих простых и эффективных механических лесов организовано теперь и у нас в стране под разными марками: «Лестеп», «Футлифт», просто «Механические леса». В наших условиях применение механических лесов очень разнообразно. Это обусловлено уже сложившимся очень емким рынком строительных услуг в частном малоэтажном строительстве. Утепление наружных стен, шлифовка бревен в срубе, конопатка, покраска, монтаж винилового сайдинга — все это неполный перечень производимых работ с высокой скоростью и комфортом при помощи механических лесов-домкратов. Отдельного внимания заслуживает применение механических лесов-домкратов при устройстве кровельного покрытия, монтаже и ремонте водосточных желобов, когда применение вышки-туры неудобно в силу своих конструктивных особенностей, а штатные строительные леса нет возможности смонтировать из-за стесненных условий.

Сборно-разборное приставное оборудование для обеспечения доступа к объектам в процессе строительства пользуется огромной популярностью на современном рынке. Ежегодно спрос на строительные леса и вышки-туры возрастает на значительный процент, и конца этому не предвидится, так как расширение, обустройство, реставрация поселков, городков и мегаполисов из года в год лишь набирает обороты.

Что такое строительные леса, их виды и варианты применений

Строительные леса – временное строение для обеспечения безопасной работы на высоте. Строители пользуясь лесами, могут добраться до любого места фасада, кровли или окон. Предназначение и использование лесов в наше время широко распространено как в частном секторе ( на даче), так и в промышленных целях.

Есть три варианта добраться до нужного места на фасаде:

при помощи альпинистов;
построить деревянные леса;
собрать металлические строительные леса.

Видео о лесах

Если работа не занимает много времени, или вам нужно подкрасить фасад – то можно воспользоваться услугами альпиниста. Имейте ввиду – каждый свес альпиниста – оплачивается отдельно, за один спуск он может охватить территорию не более 3 метров в ширину и на всю длину спуска.

Во всех остальных случаях используются только строительные леса:

при возведении домов,
при кирпичной кладке,
для ремонта и покраски фасадов,
для строительства загородных домов,
на промышленных объектах.

Леса бывают 2-х типов:

деревянные,
металлические.

Деревянные леса используют в загородном строительстве

Самый распространенный тип лесов – это леса металлические. Данный тип лесов изготавливают в промышленных цехах.

Они бывают 5 типов

рамные,
клиновые,
хомутовые,

передвижные,
штыревые.

Крепление лесов к фасаду здания

Крепление рамных лесов. Используют Анкера 14 диаметром и дюбеля.

Крепление хомутовых лесов. Используют Т-образные крепления.

Крепление деревянных лесов к фасады осуществляется распорками.

Использование лесов в частном секторе

Если вам не хочется брать леса в аренду или покупать, вы всегда сможете собрать их своими силами из дерева. Технология данной сборки проста и не требует специальных знаний.

Рассмотрим, из чего состоят деревянные леса

стойки, на что опирается вся конструкция лесов;
подъемные элементы – лестницы;
деревянные настилы для свободного перемещения по периметру;
крепежи к фасаду;
опорные элементы всей конструкции.

При сборе деревянных лесов, вам понадобится молоток, гвозди, шуроповерт и саморезы. Основная конструкция лесов собирается при помощи гвоздей, но рабочие элементы – основная конструкция собирается при помощи саморезов по дереву. Саморез – это более надежное скрепление горизонтальных распорок, что в свою очередь дает надежность всей конструкции. Деревянные леса не предназначены для больших нагрузок. Например, них нельзя поставить паллет с кирпичом или другие грузы превышающие 120 кг на 4 м.п.

Как собирают деревянные леса

Мой дед и отец всегда летом приводили в порядок фасад нашего дома и для себя я понял основные характеристики деревянных лесов, тк я помогал их собирать:

расстояние между стойками 2,5 – 3 метра ( стойки из 40 доски и крепятся на саморезы),

настил для лесов около 1-1,2 метра шириной,
высота нашего дома 7 метров – леса высотой 7 метров выдерживали нагрузку 3-х мужчин массой в среднем 90 кг.

С помощью чего собирают деревянные леса

На 7-и метровую высоту мы использовали:

болгарку с диском по дереву или бензопилу;
рулетка, для точных геометрических размеров;
шуроповерт, молоток – для скрепления деревянных элементов;
доска шириной 100мм и толщиной 50 мм для распорок, перил и настилов;
несущая конструкция строительных лесов из доски 100 мм на 100 мм.

Доску мы выбирали из 1-го и второго сорта доски. Чтобы конструкция имела меньший вес и древесина имела меньшую влагу. Многие дачники обрабатывают леса антисептическими пропитками. Но по строительным нормам и правилам – все деревянные конструкции должны обработаны противопожарной пропиткой, для обеспечения пожарной безопасности временной конструкции. И данная пропитка не приятна для грызунов, вы обезопасите себя от термитов и других деревянных грызунов.

При сборке деревянных лесов, вернемся в первый класс и вспомним, что прямоугольник имеет прямые углы. Вот этот пример подходит для конструкции элемента строительных лесов. С шагом 3 метра мы делаем прямые прямоугольники с пересекающимися по внешней стороне балками. У нас должно получиться прямоугольник с прямыми углами и четырьмя одинаковыми треугольниками связанными саморезами. При соблюдении данных рекомендаций вы получаете надежную временную конструкцию. Далее собираем лестницу, но предлагаем для каждого этажа лесов, собирать свою лестницу.

Высота между этажей деревянных лесов должна не превышать 2 метра.

На что нужно обратить внимание при сборке каркаса деревянных лесов?

Главное при сборке лесов – прямые углы несущей конструкции рамы. Когда вы первые элементы собираете на земле, придерживаетесь одному принципу:

длина между стойками – не более 3-х метров,
ширина не менее 1 метра,

четкое соблюдение углов в 90 градусов,
горизонтальные распорки под углом 45 градусов,
все рабочие элементы скрепляем саморезами 150 мм.

Сборка и монтаж настила

В деревянных строительных лесах, конструкция настила очень проста и обеспечивает надежное скрепление конструкции по внутреннему периметру. Если у вас шаг несущих стоек 3 метра, то мы советуем толщину доски не менее 40мм. Мы скрепляем их с одной стороны несущей стороны лесов, укладывая доску в плотную и скрепляя ее гвоздями 150 мм и другой стороны, проверяя отсутствие зазоров между досок. Леса в данных конструкция монтируются сбоку, либо по середине фасадной стороны лесов.

Рассмотрим использование строительных лесов в промышленных целях

Строительные леса из металлического каркаса – самой распространенный тип лесов. Их применение используется как в гражданском так и в промышленном исполнении. Данный тип лесов обеспечивают надежность и легкость конструкции. Нагрузка данных лесов доходит до 650 кг на м2. Настилы в металлических лесах выполнены из дюймовки и поперечных стоек.

Металлические леса могут быть выполнены:

из стальных стоек,
из алюминиевых стоек.

Преимущества алюминиевых стоек – легкость. С стальными стойками – леса выдерживают большие нагрузки.

Стандартные размеры стальных лесов:

высота 1,5 метра,
ширина 1 метр,
длинна 2 метра.

В элементы строительных лесов входит:

Лестница.
Настилы.
Трубы 30мм на 30мм и длинной 2 метра.
Трубы диаметром 15 мм – распорки.
Опорный диск.
Клиновое соединение.
Становочная пята.

Металлические леса предназначены по техническим характеристикам нести большие нагрузки, на них можно равномерно размещать паллеты с кирпичом и другие элементы с шагом 4 метра. Надежность элементов не зависит от количества сборки и разборки лесов – они универсальны и могут взаимно заменяемыми.

Для сборки строительных лесов необходимо:

распорки (фото текст),
переходники для рам (фото текст),
рамы,
рамы с лестницами.

Собираем леса

вертикальные стойки соединяем горизонтальными распорками (фото лестницы),
стыкуем рамы,
соединяем из распорками,
на первый уровень ставим пятки на стойки или подкладываем сухую доску толщиной 40 мм (фото),
укладываем деревянные настилы,
устанавливаем лестничные марши.

Из чего состоит деревянный настил для лесов

Деревянный настил собирают из доски дюймовки как по длине, так и по ширине секции, но с усилением каркаса настила поперек.

Рассмотрим типы металлических лесов

Рамные леса

В комплект данных лесов входит:

Рама с лестницей 47см на 2,5 м, для подъема на любой уровень или этаж, их можно ставить как сбоку всего фасада или многие ставят и сбоку и по середине, чтобы можно было спокойно перемещаться большому количеству людей.
Рама без лестницы 47 см на 2,5 м, для соединения всей конструкции и наращиванию в высоту.
Диагональные распорки в длину 3 метра – для усиления всей конструкции.
Горизонтальные распорки в длину 3 метра – соединяются крестом с диагональными распорками.
Пятка металлическая.
Деревянные настилы размером 100 см на 100 см.

Обзор в видео о рамных лесах

Рамные леса считаются самыми распространёнными лесами у строителей, тк их легко собирать, у них нет мелкий деталей для сборки, не нужны никакие инструменты – собираются в очень короткое время. 6 человек за рабочий день собирают около 2000м2 лесов за смену. Они подготавливают площадку, устанавливают башмаки и деревянные подкладки, ставят несущие вертикальные рамы с шагом 3 метра, далее соединяют рамы горизонтальными и вертикальными распорками при помощи «флажковых» замков ( они приварены к рамам по 4 шт , сверху выкладывают деревянный настил – в итоге получают жесткую конструкцию, которая может подниматься на высоту 40 метров, а это равноценно 12 этажному зданию.

Рассмотрим

хомутовые леса

В комплект хомутовых лесов входит:

Трубки – стойки толщиной 2,5 мм.

Вертикальные стойки.
Горизонтальные связи.
Ограждения.
Башмаки.
Лестницы.
Хомуты.
Деревянные настилы.

Обзор в видео о хомутовых лесах

Хомутовые леса считаются универсальной конструкцией, в отличии от рамных лесов, хомутовые леса можно использовать в более обширных местах. Могут устанавливаться на высоких круглых колоннах, на фасадах с большими выступами – их крепления позволяют собрать любую конструкцию. Хомутовые леса уже можно собрать на высоту 60 метров – это равноценно 20 этажному дому.

Монтажная бригада из 6 человек за смену смогут собрать 1500м2. Сначала подготавливаем поверхность земли, затем по принципу трубу в трубу устанавливаем вертикальные стойки по 2 метра или есть варианты 4-х метровые, затем поворотными и неповоротными хомутами скрепляем вертикальные и горизонтальные стойки, затем укладываем деревянные щиты — палубы

При сборке данных лесов монтажникам понадобятся инструменты:

шуроповерт,
гаечные ключи,
молотки.

Клиновые леса

В комплект клиновых лесов входит:

вертикальные стойки, толщиной стенки 3 мм и диаметром от 47 до 60мм с фланцами для крепление диагоналей и вертикалей,

горизонтали, толщиной стенки 2,5мм и диаметром 47 мм,
диагонали, толщиной стенки 2 мм и диаметром 40мм,
стеновая опора, для крепление к зданию и регулировки расстояния между ними,
стартовый элемент, для упрощения монтажа, он вставляется в вертикальные стойки,
пятки винтовые, для легкой регулировки высоты,
опорная металлическая пластина 200мм на 200мм,
стальной настил или деревянный,
наклонная лестница, ставится под углом 45 градусов, нагрузка на лестницу до 500кг.

Обзор видео о клиновых лесах

Клиновые леса с бригадой в 4 человека за смену могут собрать 2500 м2 – 3000м2. Сначала подготавливаем и выравниваем поверхность земли, монтируем пятки винтовые, на винтовые опоры ставим стартовые элементы, затем соединяем горизонтальными элементами и крепим при помощи замков и фланцев, в стартовые элементы вставляем вертикальные стойки, затем соединяем вертикали горизонталями и стелим поверх уже деревянные или металлические настилы. Для усиления конструкции дополнительно устанавливаем диагонали. По мере возведения лесов монтируем стеновые опоры.

Передвижные леса или вышки туры

Передвижные леса или вышки туры обычно используют в закрытых помещениях для отделочных работ стен и потолка. Также можно использовать и снаружи зданий. Больше подходит для дачников.

Обзор в видео вышек тур

Бывают 3 вида вышек тур:

1 вид с рабочей площадкой 0,7 метра на 1,6 метра. Этот вид с максимальной рабочей высотой 6,5 метра и максимальной нагрузкой 150 кг.
2-й вид с рабочей площадкой 1,2 метра на 2 метра. Максимальная рабочая высота 17 метров и максимальной нагрузкой 390кг.
3-й вид с рабочей площадкой 2 метра на 2 метра. С максимальной рабочей высотой 20 метров и максимальной нагрузкой 550 кг.

В комплект вышек тур – передвижных лесов входит:

2-е базы на 4 колесиках,
вертикальные секции — они же лестницы,
соединительные гантели,
стяжки,
объемные диагонали,
ограждения,
деревянные или металлические настилы.

Бригада из двух человек соберет 1 вышку тур за 1 час высотой до 10 метров. Сначала они устанавливают на ровную поверхность две базы на колесах с винтовыми фиксаторами, в стаканы баз вставляют вертикальные секции они же лестницы, затем накидывают и закрепляют 2-е соединительные гонтели при помощи 8 –ми стяжек. Собирают вышку тура на необходимую высоту и скрепляем объемными диагоналями. Завершающим этапом сборки вышки тур является установка ограждений и укладка деревянных или металлических настилов.

Штыревые леса

Штыревые леса широка распространены у строителей при реставрации фасадов. Стоечные штыревые леса легко перевозятся и быстро собираются на объекте.

В комплект штыревых лесов входит:

трубчатые вертикальные стойки с проушинами по 4 шт (проушина и есть соединительный элемент конструкции),
крюки,
горизонтальные связи,
вертикальные связи,
настилы.

Максимальная рабочая высота данных лесов 100 метров с максимальной нагрузкой на настил 450кг.

Бригада из 2-х человек за смену сможет собрать не более 800м2 . Монтажники сначала подготавливают рельеф земли, укладывают доски или настилы, затем на них ставят трубчатые вертикальные стойки с проушинами, при помощи крюков и проушин соединяют вертикальные и горизонтальные связи. И в конце укладываем настилы.

Обзор в видео штыревых лесов

Купить леса или приобрести леса в аренду – это уже выбор индивидуален. Но если вам необходимы леса на непродолжительный срок, возьмем допусти 6-7 месяцев, и дальше вы не в курсе будет ли у вас работа, то конечно выбор встанет за аренду строительных лесов. Если же вы уверены в том, что у вас работа продлится 9 месяцев и более – тогда смело идите и покупайте новые леса, тк они себя оправдают. А в конце срока ваших работ, вы сможете продать свои бу леса другим строителям.

Сезон аренда и продажи лесов начинается с середины апреля, уже появляются первые лучи света и строители приступают к реставрационным работам фасада. У них еще много работы по демонтажным работам слоев штукатурке на стенах.

Предыдущая статья | Следующая статья

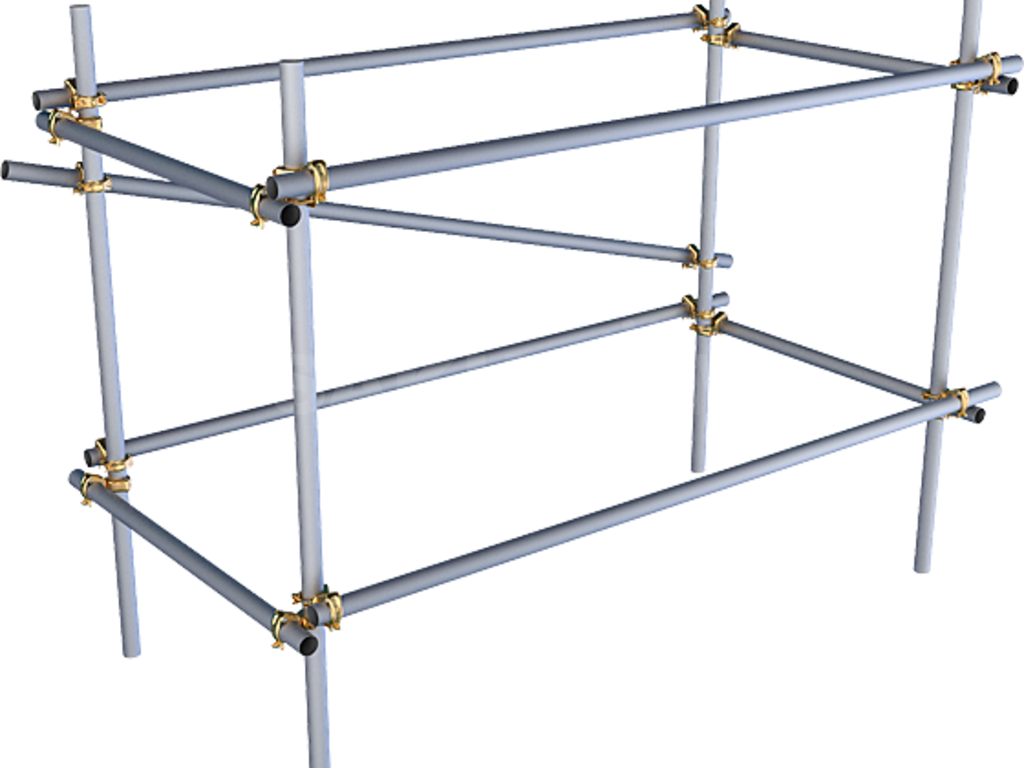

Конструкция и строение строительных хомутовых лесов

Хомутовые строительные леса используют для ремонта и проведения отделочных работ в зданиях высотой не выше 40 метров. Они отлично подойдут для произведения работ по штукатурке, для работы со зданиями, которые имеют сложную конструкцию, даже для сооружений, которые находятся под уклоном. Леса в собранном виде представляют собой многоярусную систему каркасного типа. Она собирается из нескольких элементов. Это могут быть стойки, поперечины, связи (горизонтальные и вертикальные), соединяются они хомутами разной величины. Такая конструкция позволяет очень оперативно изменять схему каркаса при первой необходимости. Можно приспособить высоту яруса в зависимости от формы здания. Также меняется шаг и расстояние стоек.

Технические параметры хомутовых строительных лесов

Название	Технические характеристики
Нагрузка кгс/м2	200
Максимальная высота, см	4000
Высота яруса, см	200
Шаг между стойками перпендикулярно стене, см	125
Шаг между стойками горизонтально к стене, см	250
Количество ярусов настила, шт	19

В зависимости о того, в какой области будут применяться хомутовые строительные леса, у них могут быть разные технические характеристики. При этом рекомендуется использовать деревянные настилы в два яруса (один рабочий и один для страховки).

Технические характеристики хомутовых строительных лесов в зависимости от области применения

	Для отделочных работ	Для каменной кладки	Для работы на большой высоте
Нормативная нагрузка кгс/м2	200	250	200
Максимальная высота, см	4000	2000	6000
Ширина яруса, см	100	150	150
Шаг между стойками перпендикулярно стене, см	200	100	200
Шаг между стойками горизонтально к стене, см	250	200	250

Технические характеристики бытовых лесов в зависимости от марки

Тип	Марка лесов хомутовых	Диаметр трубы/ толщина стенки,мм	Высота, cм	Шаг яруса, cм	Шаг стоек, см	Ширина, cм	Максимальна нагрузка на кг/м
Хомутовые леса	ЛХ-30	42 / 2 — 57 / 3	3000	200	300	100	150
	ЛХ-40УС		4000		200	150	250
	ЛХ-60		6000		250	100	200
	ЛХ-80		8000		250	100	200
	ЛХ-80УС		8000		200	150	250

При изготовлении строительных лесов тщательно контролируется весь процесс, что бы их параметры соответствовали ГОСТам, в таблице представлены стандарты хомутовых лесов.

Основные технические требования к строительным хомутовым лесам

Тип лесов	Нормативная нагрузка, Па (кгс/м2)	Максимально допустимая высота	Минимальная ширина яруса	Минимальная высота яруса	Шаг яруса
Леса хомутовые	1000 (100)2000 (200)2500 (250),3000 (300)5000 (500)	100	1,0	1,9	0,5; 1,0;2,0

Элементы конструкции строительных хомутовых лесов

Стойка хомутовая
Главным элементом строительных хомутовых лесов есть стойки вертикальные. Они совмещаются между собой, заходя друг в друга. Стойки изготовляются длиной около 2 или 4 метров.
Связи соединяют между собой стойки строительных лесов по длине здания. На уже закрепленные стойки накладываются рабочие настилы. Они служат основанием для лестничных маршей и перил рабочих площадок. Соединение производят с помощью болта диаметром 8мм.
Поперечины соединяют между собой стойки, это горизонтальные элементы конструкции. Крепятся они к зданию с боковой стороны. Это придает каркасу лесов жесткости, они стают более устойчивыми к опрокидыванию. Изготовляют их длиной 1,5 или 2 метра. Они имеют специальное приспособление для крепления к стене.
На вертикальных стойках имеется башмак. Он находится на нижнем ряду, его высота не регулируется. Его иногда еще называют опорная пятка. С помощью этого элемента строительные леса фиксируются на земле.
Хомуты
Для крепления строительных хомутовых лесов к стене используются кронштейны. Их приспосабливают к раме по всей конструкции.
Каждые отдельные элементы крепятся между собой с помощью хомутов. Те элементы, которые нужно соединить под прямым углом крепятся с помощью глухих хомутов. Поворотные хомуты используются, когда нужно закрепить конструкцию под острым или тупым углом. Хомуты для лесов предназначены под 48 трубу. Для того чтобы предотвратить появление коррозии эти детали оцинковуют. Они поставляются вместе с крепежными болтами и гайками.
Настил деревянный используют для перемещения строителей и подачи груза. Его изготовляют из деревянной доски толщиной от 35 до 50 мм. Его площадь около 1м на 1м. Вес может быть от 20 до 30кг.

Сборка конструкции

Перед началом сборки нужно ознакомиться с конструкцией строительных лесов и порядком их монтажа. Нужно проверить, все ли в порядке с комплектацией и подготовить место монтажа хомутовых лесов.

Этап 1. На заранее подготовленную площадку выкладывают деревяные доски и ставят башмаки.
Этап 2. В башмаки вставляют самые длинные элементы — стойки лесов. Дальше они чередуются — то длинные, то короткие. Стойки закрепляются между собой хомутами, таким образом, формируется первый этаж лесов.
Этап 3. На уровне двух метров над землей наращиваются самые длинные стойки, потом они соединяются с поперечинами первого яруса. Дальше устанавливается лестница и ограждение к ней.

Такая поочередность монтажа продолжается, пока конструкция не достигнет нужной длины. При этом, каждые четыре этажа (а это около восьми метров) леса укрепляются связями по диагонали, они делаются из пары длинных связей и монтируются к опоре поворотными хомутами. Стойки строительных хомутовых лесов монтируются к сооружению. Наружные ряды вертикальных стоек монтируются через каждые четыре метра, то есть через один этаж, а внутренние через два этажа в поочередном порядке. В конце все ряды стоек монтируются к сооружению. В том случае, когда делается каменная стена, сборка лесов производится по мере того, как она строится.

При монтаже каждой стойки используется уровень. Прикрепление лесов к стене делается в процессе их монтажа. Одновременно также делают монтаж перил и кладут настилы. Перила крепятся специальными хомутами. Ели собираются леса для отделочных работ, то щиты кладутся на каждом ярусе, а если для каменной кладки, то щиты разрешается ставить только наверху.

До того как разбирать леса нужно проследить, что бы на настилах не было строительных материалов или мусора. В этом процессе очень важно соблюдать мери предосторожности. Разбирать строительные хомутове леса нужно начиная с верхнего яруса и постепенно опускаться к нижнему ярусу. Перед транспортировкой все элементы лесов нужно рассортировать, крупные части разложить в пакеты, а мелкие — в ящики.

Оставьте заявку

Или позвоните: (499) 677-65-38

Почта для заявок: [email protected]

Сборка металлических лесов рамного и хомутового типа

Строительными лесами называют временную конструкцию, которая предназначена для проведения строительных и отделочных работ. Они могут быть деревянные или металлические. Свое название это сооружение получило благодаря тому, что раньше производство строительных лесов было основано на материалах из дерева. В настоящее время они представляют собой сложную каркасную систему, которая надежно удерживает до 250 кг/м2 веса. Это позволяет рабочим свободно передвигаться даже на высоте 100 м.

Существует несколько видов лесов: клиновые, штыревые, хомутовые и т. д. Различие между ними в основном состоит в технологии крепления. Отсюда и происходит название каждого типа конструкции. Например, собрать строительные леса штыревым методом – означает вставить металлические штыри в полые трубы-проушины, которые надежно приварены к вертикальным стойкам. Сооружение выдерживает вес до 200 кг/м2, а предельная высота – 40 м. Но самыми распространенными и востребованными лесами считаются рамные и хомутовые. О том, как их собрать и поговорим дальше.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены. На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

Рамы крепятся на подставки или винтовые опоры и соединяются между собой связующими перемычками. Точность по вертикали и горизонтали проверяют по уровню.
По этой схеме монтируются остальные модули первого ряда.
Выполняется анкерное или дюбельное крепление к стене.
Рамы соединяются ригелями и настилами первого яруса.
Этим же способом устанавливаются остальные секции. Ребра жесткости крепятся в шахматном порядке.
Устанавливаются бортовые заграждения. Просматриваются сдвиги и зазоры.
Проверяется флажковые крепления и прочность деревянного настила.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

Порядок установки хомутовых лесов

Хомутовая каркасно-ярусная система предназначена для отделочных, малярных и других строительных работ любой степени сложности. Хомуты, которыми скрепляются элементы бывают поворотного и неповоротного типа. Неповоротные делают сооружение более прочным и устойчивым, а поворотные позволяют осуществлять работы в обход неровностей и выступов. Правильно собрать хомутовые леса не так сложно, как кажется – главное точно следовать инструкции.

Под деревянные подкладки устанавливаются башмаки.
Производят монтаж стоек и полустоек на внутреннем и внешнем ряду конструкции.
Укладываются поперечины, которые после крепятся к стене.
Монтируют продольные трубки на наружные и внутренние ряды установленных стоек.
На образовавшуюся платформу укладывают по одной деревянной площадке возле каждой пары стоек.
Со щитов монтируют продольные связи первого яруса.
Просверливаются отверстия в стене, к которым анкерами крепятся поперечные связи.
Со щитов устанавливают заграждение, и наращивают трубы угловых стоек.
Устанавливают щиты второго яруса, а на первом укладывают настил.
Остальные этажи собираются в той же последовательности.

Все элементы строительных лесов соединятся хомутами. Сооружение выдерживает вес до 250 кг/м2 и может достигать высоты 60 м.

Советы от профессионалов

Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.

Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.

Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.

Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

Видеообзор правильного монтажа строительных лесов

Рамные леса. Свойства и характеристики.

15 декабря 2020

Рамные леса – это самый популярный вид строительных вспомогательных сооружений. В своей работе его используют все организации, так или иначе связанные со строительством. Начиная от небольших бригад и заканчивая “монстрами” строительства. Самым распространённым видом данных лесов являются – ЛРСП – 40 «Евро-леса».
Аббревиатура расшифровывается как:
Л — леса
Р — рамные
С — строительные
П — приставные

Предназначенны для штукатурных и покрасочных работ, герметизацию швов, утепление и облицовку фасада и стен, а также для каменной кладки.
Помимо указанных выше, рамные леса имеют еще несколько видов, а именно:

ЛРСП-20. Применяются при строительстве одноэтажных, двухэтажных домов, бань, дач и т.д. на высоте не более 20 м.ЛРСП-40.Конструкция данных лесов рассчитана на проведение фасадных косметических работ, работ по остеклению на высоте до 40 м.
ЛРСП-60. У данного типа лесов усиленная рама, что позволяет вести строительные и ремонтные работы, в том числе осуществлять кирпичную кладку на высоте до 60 м.
ЛРСП-100. Эти леса, позволяют охватить всю площадь фасада многоэтажного здания и осуществить быстрый ремонт или провести другие необходимые работы на высоте до 100 м. Технические характеристики лесов представлены ниже (Приложение №1).

Причины популярности рамных лесов

Первое и одно из главных преимуществ – это простота и высокая скорость сборки. Леса состоят из вертикальных рам, которые соединены между собой диагональными и горизонтальными перемычками. Элементы монтируются между собой по принципу – «труба в трубу», что значительно сокращает время их возведения и установки.

Следующим преимуществом, является малый вес элементов лесов и небольшое количество комплектующих . Из данного свойства вытекает следующее преимущество – удобство транспортировки, т.е. для перевозки рамных лесов не требуется специального транспорта. Также стоит обратить внимание, что данные леса подходят и для внутренних работ, что безусловно можно считать преимуществом.

Немало важным плюсом рамных лесов следует назвать их безопасность. Безопасность обеспечивается за счет установки большого количества оград. И последним, назовем его «экономическим», является доступная стоимость, ввиду малой металлоемкости оборудования.

Тезисно повторим преимущества:

Простая и быстрая сборка;
Малый вес и малое количество комплектующих = удобство транспортировки;
Возможность использовать при внутренних работах;
Безопасная конструкция;
Экономическая доступность.

Недостатки рамных лесов

Однако, несмотря на все плюсы и достоинства рамных лесов, у них имеются и недостатки. К самому существенному можно отнести ограниченную область их применения. Ввиду жесткой составной конструкции они используются исключительно на фасадах правильной и ровной формы. Как правило, этого недостаточно для сложного современного строительства. Справиться с этой трудностью возможно, используя иные виды конструкций в сочетании с лесами рамного типа. Тогда сфера применения рамных лесов может быть неограничена.

Технические характеристики

Приложение №1

Характеристики	ЛРСП-20	ЛРСП-40	ЛРСП-60	ЛРСП-100
Макс. высота	20 м.	40 м.	60 м.	100 м.
Шаг яруса	2 м.	2 м.	2 м.	2 м.
Шаг рамы вдоль стены	2;3 м.	2;3 м.	2;3 м.	2;3 м.
Ширина прохода между стойками	0,976 м.	0,976 м.	0,976 м.	0,976 м.
Нагрузка на настил	200 кг.	200 кг.	200 кг.	200 кг.
Диаметр труб	42 мм	42 мм	42 мм	48 мм
Толщина трубы	1,5 мм	1,5 мм	2 мм	3 мм

Может быть интересно

Другие статьи по теме

Основные элементы лесов клинового типа

Особенностью клиновых лесов является возможность создавать системы любой конфигурации за счет наличия универсального клинового узла. Рассмотрим подробнее устройство конструкции.

Читать статью

Определение и назначение вышки-туры

Вышки-туры – сборные передвижные платформы, предназначенные для проведения работ на высоте. Чаще всего их применяют для внутренних и наружных ремонтных, монтажных и отделочных работ. …

Читать статью

Правильный монтаж строительных лесов

Правильный монтаж строительных лесов — залог удобства и безопасности рабочих. В статье рассмотрим подробно разновидности лесов и особенности монтажа для каждого их типа.

Читать статью

Подвесные леса в строительстве

Подвесные леса – это особый вид средств подмащивания, незаменимый там, где пространственно-ориентированные конструкции нельзя установить на рабочей площадке.

Читать статью

Чем отличаются леса от подмостей?

Ремонт, реконструкция, отделка, возведение зданий и сооружений – если эти мероприятия осуществляются на высоте, превышающей рост человека, нуждаются в строительных лесах или подмостях.

Читать статью

Леса строительные: правила и безопасность работ при монтаже

Строительные леса — это временные конструкции, возведенные для поддержки рабочих платформ, и являются необходимой частью строительства и обслуживания любых зданий. Преимущество использования строительных лесов — большая рабочая зона и мобильность по сравнению с лестницей. Сбор, возведение монтаж, изменение, настройка и демонтаж сборной конструкции должны выполняться лицом, имеющим квалификацию и соответствующий класс лицензии на работу с повышенным риском, потому что работы, выполняющиеся на высоте, являются особо рисковыми.

Безопасность строительного персонала, который работает на большой высоте, всегда зависит от нескольких факторов:

Насколько правильно выполнялся монтаж строительных лесов рабочим персоналом.
Соответствует ли всем требованиям арендованный комплект элементов лесов.
Соблюдает ли бригада рабочих нормативы техники безопасности в процессе работы с подмостками и строительными лесами.

Соблюдение правил техники безопасности в обсуждении не нуждается. Бригада рабочих, которые не желают соблюдать правила техники безопасности, при этом неответственно относятся к своей работе либо являются на работу в алкогольном опьянении, долго не задерживаются на объекте. На качестве технического состояния и правильности монтажного возведения строительных лесов и комплектующих элементов сборной конструкции остановимся подробнее.

Компетентность и опыт монтажного возведения строительных лесов

Строительные леса должны использоваться в соответствии с действующими стандартами нашей страны, требованиям и кодексам практики. Строительные леса должны быть возведены по согласованию с поставщиками, отвечать требованиям, приемлемым правилам безопасной работы и соответствовать мерам контроля, включая средства индивидуальной защиты оборудование.

Для безопасного и эффективного монтажа, возведения, переделки и демонтажа строительных лесов необходимо:

Знать основные соответствующие правила механики, быть компетентным в ручной подъемной технике, работать безопасно и уверенно на высоте.
Уметь понимать информацию о поставщиках, общие планы строительной площадки и спецификации строительных лесов, иметь способность делать простые расчеты статической и временной нагрузки.
Иметь полное представление об используемом строительном оборудовании.
Иметь доскональное знание методов строительства и требований к проектированию, связанных с оборудованием.
Распознавать опасности на рабочем месте и внедрять соответствующие меры контроля, чтобы избежать рисков для здоровья и безопасности.
Визуально проверять строительные леса на предмет неисправностей, безопасности и соответствия проектным и законодательным требованиям, нормам и рекомендациям.
Обладать физическими навыками, необходимыми для монтажа строительных лесов.
Правильно использовать различные инструменты.
Выполнять монтаж и демонтаж строительных лесов в правильной последовательности.

Запрещается монтировать, изменять, разбирать строительные леса и заходить на них, в случае усталости или нахождении под действием алкоголя или наркотиков. Внимательность, здравый смысл и осторожность — факторы, которые нельзя игнорировать в процессе работы.

Планирование и подготовка к монтажу — оценка рисков

Прежде чем начинать какие-либо работы по монтажу и возведению строительных лесов на рабочей площадке, необходимо заранее выполнить планирование и оценку рисков. В идеале это выполняется несколькими специалистами. Всегда убедитесь, что вы понимаете и можете соблюдать действующие правила к возведению и использованию строительных лесов на территории. Проведение осмотра рабочего места:

Проконсультируйтесь с другими работниками или теми, на кого может повлиять предполагаемая работа.
Убедитесь, что вы полностью прочитали и поняли предоставленные инструкции.
Изучите соответствующие местные законодательные требования.
Выявите опасности — следует выяснить, что может причинить вред.
Оценка рисков — понимание происхождения вреда, который может быть причинен
опасностью, насколько серьезным может быть вред и вероятность его возникновения.
Контроль рисков — внедрение наиболее эффективных мер контроля.
Пересмотрите меры контроля, чтобы убедиться, что они работают в соответствии с планом.
Оценить предполагаемую траекторию движения для безопасного передвижения мобильных лесов. Следует разработать элементы управления, чтобы избежать несчастных случаев.

При работе в общественных местах обеспечьте достаточную общественную защиту. Кроме того, следует проверить:

Воздушные линии электропередачи и линии сервисных коммуникаций;
Подземные коммуникации, неровности или неустойчивости грунта;
Деревья, животных поблизости, других работников, население, обитающее в районе;
Окружающие здания, сооружения, движение автотранспорта, спецтехнику;
Наличие коррозионных веществ и опасных материалов;
Уровень освещения;
Динамические нагрузки, например, трубопроводы бетононасоса;
Любую другую вероятную неблагоприятную ситуацию (например, ухудшение погоды).

Прежде чем приступить к возведению строительных лесов:

Убедитесь, что документ с инструкциями поставщика прочитан и понят. Следует проконтролировать, чтоб подмости возводились в соответствии с руководством.
Осмотрите все компоненты и, при необходимости, замените поврежденные детали.
Не используйте поврежденные или несовместимые компоненты лесов.
Не смешивайте и не подбирайте компоненты из других сборных систем.
Убедитесь, что посторонним лицам не разрешен доступ в рабочую зону, где возводятся и используются подмости.
Убедитесь, что у вас есть все соответствующие разрешения, необходимые для работы на высоте.

Безопасность монтажа строительных лесов

Безопасное возведение строительных лесов включает подготовку фундамента для строительных лесов, установку подошвы и опорных плит, где это необходимо, и процесс монтажа. Фундаменты для строительных лесов должны быть спроектированы и сконструированы таким образом, чтобы нести и распределять все подмости с учетом как статических, так и динамических нагрузок. При проектировании фундамента следует учитывать состояние почвы, погодных условий, особенно ветра и дождя, а также временных нагрузок.

Установите строительные леса правильно, чтобы убедиться, что весь рабочий персонал, использующий оборудование, будет в безопасности. Несоблюдение правил установки строительных лесов может привести к серьезной аварии.

Процесс выполнения работ:

Выбирайте надёжный фундамент, на котором будут монтироваться строительные леса. Приобретите грязевые пороги или опорные плиты, чтобы зафиксировать строительные леса, это необходимо для более устойчивой опоры. Если предстоят работы на неровной поверхности, то следует выровнять почву перед началом работ. Используйте регулировочные винты на строительных лесах, чтобы выровнять конструкцию.
Выбор роликов. Если планируется перемещение строительных лесов для работы в различных местах, включите в комплектацию ролики для сборной системы. Не забудьте заблокировать ролики, когда поставите строительные леса на фиксированное место.
Сборка рамы строительных лесов. Выложите концы строительных лесов, поднимите один конец и прикрепите верхнюю поперечную распорку. Дальний конец этой распорки должен поддерживать концевую деталь, пока вы поднимаете вторую концевую деталь и прикрепляете ее верхнюю поперечную распорку. Закрепите концы поперечных распорок к нижней части противоположной концевой рамы.
Убедитесь, что подмости устойчивы. Переместите подмости в желаемое положение и убедитесь, что они установлено ровно и надежно.
Размещение досок. Поднимите доски через поручни строительных лесов на назначенное место. Необходимо использовать инструменты, чтобы закрепить доски.
Безопасный доступ к подмосткам. Если для доступа к подмосткам используются лестницы, выбирайте те, которые предназначены для конкретной модели строительных лесов. Для доступа к подмосткам можно использовать специальные лестницы с поручнями. Задача точки доступа — обеспечить безопасность маневрирования, предотвратить опрокидывание строительных лесов.
Установка перил. Перила настоятельно рекомендуются для всех строительных лесов из-за высоты оборудования и риска падения. Подумайте об использовании стяжек и других средств защиты от падения.
Визуально осмотрите строительные леса, чтобы убедиться в безопасности. Тщательно проверьте установку сборной системы, чтобы убедиться, что все части надежно закреплены. Повторно осматривайте систему каждый раз, когда вы покидаете рабочий участок и возвращаетесь снова, чтобы убедиться, что она все еще безопасна.

Безопасность работ при монтаже

При монтаже строительных лесов следует использовать следующие методы безопасной работы:

Разработайте и соблюдайте методическую последовательность работы.
Крепления лесов и другие соединения должны быть надежно затянуты, где это необходимо.
Фитинги должны соответствовать спецификациям производителя.
Рассмотрите возможность использования специально разработанных погрузочных платформ или подпорок для предотвращения перегрузки рабочей площадки.
Убедитесь, что временные нагрузки, возникающие при монтаже или демонтаже лесов, находятся в пределах спецификации окончательного проекта, а количество рабочих на рабочей площадке должно быть ограничено.
Часть платформы может быть оставлена открытой, чтобы позволить прохождение досок между уровнями.
Платформа может быть удалена после начала работы на следующем уровне.

При монтаже или возведении строительных лесов над водой или рядом с ней меры контроля риска могут включать:

Альтернативные методы монтажа, например, сборка вдали от воды или установка краном.
Строительные леса следует проверять, а любые дефекты должны быть четко обозначены, отмечены краской или бирками, чтобы их можно было идентифицировать и убрать из рабочей зоны для предотвращения использования.

Стяжка креплений строительных лесов

Способы стяжки креплений строительных лесов должны быть согласованы с проектировщиком или поставщиком. Проконсультируйтесь с проектировщиком, поставщиком строительных лесов или инженером, если невозможно расположить стяжки в соответствии с инструкциями. Использование большего количества стяжек необходимо, если из-за повышенных ветровых нагрузок леса обшиты брезентом или сеткой.

Параметры платформ строительных лесов

Рабочие платформы строительных лесов должны иметь классификационные и размеры соответствуют данным производителя по нагрузкам. Общая равномерная нагрузка на одну опору строительных лесов не должна превышать 2000кг, включая вес строительных лесов. Рассмотрим номинальные значения динамической нагрузки рабочей платформы:

Точечная нагрузка: до 150кг (1,5кН) на платформу. Обычно используется штукатурами или строителями с оборудованием или материалами.
Легкая нагрузка: до 225кг (2,2кН) на платформу, включая сосредоточенную нагрузку 120кг. Платформы должны быть шириной не менее двух традиционных досок строительных лесов — примерно 450мм. Примеры использования платформ лёгкой нагрузки включают покраску, электромонтажные работы, множество столярных работ и другие легкие задачи.
Средняя нагрузка: до 450кг (4,4кН) на платформу, включая сосредоточенную нагрузку 150кг. Платформы должны иметь ширину не менее четырех традиционных досок строительных лесов — примерно 900мм. Примеры использования платформ средней нагрузки включают обычные работы, такие как, черепица и легкие стальные конструкции.
Тяжёлая нагрузка: до 675кг на платформу, включая сосредоточенную нагрузку 200кг. Платформы должны быть шириной не менее 1000мм. Подмости тяжелой нагрузки нужны в процессе укладки бетонных блоков, кладки кирпича, бетонирования, демонтажных работ и многих других задач, связанных с большими нагрузками.

Подмости должны быть рассчитаны на необходимое количество рабочих платформ, поддержку статистической и динамической нагрузки. Если инструменты или материалы будут использоваться или храниться на рабочих площадках, следует поддерживать свободный доступ шириной не менее 450мм. Платформы должны иметь нескользящую, не трескающуюся и не раскалывающуюся поверхность, иметь одинаковую толщину. Располагаться так, чтобы ни один зазор между ними не превышал 10мм, и

Доски подмостей с притиркой иногда можно использовать для закрытия щелей вокруг углов подмостей. Эти доски должны быть надежно закреплены. В некоторых случаях не потребуется такое закрепление при соблюдении следующих условий: когда длина досок достигает 1,2метра и обшивка дерева металлическими досками. Всегда учитывается сила ветра, и если ветер является потенциальной опасностью, то притирочные доски должны быть закреплены.

Несущие конструкции

Необходимо учитывать способность несущей конструкции, способность выдержки наиболее неблагоприятного сочетания нагрузок при возведении строительных лесов и их эксплуатации. Проконсультируйтесь с компетентным специалистом, прежде чем прикреплять строительные леса к зданию, верандам, системам подвесных полов, парапетам и навесам. Подпорка опорной конструкции может потребоваться, когда возникает вероятность не способности выдерживать самые неблагоприятные сочетания нагрузок.

Крепление к зданию

Строительные леса должны быть соединены со зданием с помощью устройств, способных передавать нагрузки до 6,0кН. Соединения должны быть расположены горизонтально на каждом участке и вертикально на каждом втором уровне платформы. Убедитесь, что:

Соблюдены оценки рисков.
Используются подходящие подошвенные доски, соответствующие грунтовым условиям.
Горизонтальные скобы (на рисунке окрашены желтым цветом) всегда прикрепляются изнутри.

Муфты и хомуты следует регулярно проверять, и любой поврежденный элемент следует заменять. Не используйте подмости с поврежденными или отсутствующими комплектующими деталями. Свяжитесь с поставщиком строительных лесов для их замены.

Сочетание комплектующих строительных лесов из разных сборных систем

Строительные леса от разных производителей или поставщиков, иногда выглядящие совместимыми, часто имеют разные размеры. Сочетание несовместимых строительных лесов может снизить структурную целостность сборной системы и может стать причиной обрушения и повышенному износу строительных лесов, появления трудностей при разборке, которые, в свою очередь, могут увеличить риск травмы рабочим.

Следующие советы могут использоваться для предотвращения или сведения к минимуму риска травм и травм, разрушения из-за неправильного сочетания строительных лесов:

Не сочетайте элементы строительных лесов разных производителей. Исключение: компетентный специалист установил, что разные строительные леса совместимы по размеру и прочности, обладают совместимыми характеристиками прогиба, имеют совместимые фиксирующие устройства.
Не сочетайте соединительные элементы строительных лесов и трубы разного внешнего диаметра и прочности. Например, не сочетайте алюминиевые и стальные леса, поскольку стальные хомуты могут привести к деформации алюминиевых труб, раздавить и уменьшить их прочность.
Для зажимов или хомутов должна быть предоставлена информация о безопасном использовании, включая необходимый момент затяжки. Если информация не предоставлена, обратитесь к поставщику строительных лесов.

Демонтажные работы

Процесс демонтажа сборных строительных лесов — это метод разборки, обратный процессу монтажа. При демонтаже необходимо постоянно поддерживать устойчивость строительных лесов. Ключевые моменты демонтажа строительных лесов:

Обеспечьте безопасность других людей и имущества в непосредственной близости от строительных лесов.
Убедитесь, что роликовые тормоза заблокированы.
Уберите все материалы, мусор и оборудование с рабочих платформ.
Начиная с верхней части строительных лесов, демонтируйте их в порядке, обратном монтажной последовательности.
Избегайте перегрузки из-за чрезмерного размещения оборудования на рабочих платформах.
Каждый компонент следует опускать на землю контролируемым образом и не бросать на землю, избегая при этом структурных повреждений комплектующих деталей.
Горизонтальные ограждения не следует снимать до снятия настилов строительных лесов.
Не снимайте диагональные соединительных элементы до тех пор, пока не придётся снимать каркасы, к которым они прикреплены.
Если строительные леса зафиксированы с помощью опор или прикреплены к несущей конструкции, удаление любых выносных опор или стяжек не должно выполняться до тех пор, пока демонтаж не опустится до того уровня, на котором они находятся.

Несанкционированный доступ на рабочую площадку

Лицо, которое управляет или контролирует монтаж строительных лесов на рабочей площадке, должно предотвращать несанкционированный доступ к подмосткам, когда подмости ещё не установлены или оставлены без присмотра — это касается любого типа сборных систем строительных лесов.

При возведении, изменении, ремонте или демонтаже строительных лесов вход в зону монтажа должен быть ограничен. Для этого следует использовать заграждения и предупреждающие знаки для предотвращения несанкционированного доступа.

Ошибки при монтаже строительных лесов

Согласно исследованию статистики, 72% рабочих, получивших травмы в результате несчастных случаев на строительных лесах, называют такие причины — аварийная ситуация, проблемы с обшивкой настила или опорой, либо сотрудник, поскользнувшись, упал с высоты, или был поражен падающим предметом. Строительные леса являются неотъемлемой частью строительной отрасли, и примерно 65% рабочей силы задействовано на таких сборных конструкциях.

В процессе возведения и монтажа нельзя допускать ошибок, иначе несчастных случаев не избежать. Ключевые моменты:

Защита от падения требуется, когда рабочая высота достигает 3метров и более.
Обеспечьте надлежащий доступ к подмосткам и никогда не позволяйте сотрудникам взбираться на поперечные распорки для горизонтального или вертикального движения.
Специалист по подмосткам должен присутствовать при монтаже, перемещении или демонтаже, должен ежедневно их осматривать.
Следует возвести специальные баррикады, чтобы люди не могли пройти под рабочими платформами, а также разместить знаки, предупреждающие окружающих о возможных опасностях.
Обязательно нужно сохранять расстояние не менее 3метров между лесами и потенциальной опасностью поражения электрическим током.
Безопасность монтажа строительных лесов начинается с нуля. Только безопасные условия труда и действия предотвратят ненужные травмы при работе со сборными конструкциями.

Сборка и монтаж строительных лесов, выполненная силами некомпетентных рабочих, приведёт к возникновению множества нарушений. Для предотвращения подобных случаев, сборку и возведение сборных конструкций следует поручать бригаде профессиональных работников — в неё должны входить представители важной профессии «монтажник строительных лесов». Деятельность квалифицированных монтажников в странах Евросоюза строго лицензируется. В случае выявления нарушения установленных правил возведения налагаются серьёзные штрафы.

Строительные леса — Строительство | Управление по безопасности и гигиене труда

Вопросы безопасности и гигиены труда
Леса

Строительные леса

Строительство

Миллионы рабочих в строительной отрасли работают на строительных лесах. Защита этих рабочих от инцидентов, связанных со строительными лесами, может ежегодно предотвращать травмы и смерти, связанные с падением со строительных лесов. Инциденты со строительными лесами, приводящие к травмам или смерти рабочих, часто являются результатом либо обшивки, либо опоры, поскальзывания рабочего, отсутствия защиты от падения или удара падающим предметом. Этих инцидентов можно избежать, если соблюдать стандарты OSHA.

Альянсы

Строительство. Альянс программы OSHA. Это одна из основных областей стратегического плана управления OSHA.

eTools

Строительство. ОША. Строительство может быть безопасным занятием, если рабочие осведомлены об опасностях и используется эффективная программа безопасности и охраны здоровья. Этот электронный инструмент содержит информацию, которая помогает рабочим выявлять и контролировать опасности, вызывающие наиболее серьезные травмы, связанные со строительством. Также доступно на испанском языке.
Леса. ОША. Содержит иллюстрированные контрольные списки безопасности для определенных типов строительных лесов. Выявляются опасности, а также средства контроля, которые не позволяют этим опасностям превратиться в трагедии.

Опасности, связанные со строительными лесами, рассматриваются в специальных стандартах для строительной отрасли.

Стандарты OSHA

В этом разделе рассматриваются стандарты OSHA, преамбулы к окончательным правилам (предыстория окончательных правил), уведомления Федерального реестра (правила, предлагаемые правила), директивы (инструкции для сотрудников OSHA) и письма с разъяснениями (официальные письма с разъяснениями). стандартов), связанных со строительными лесами.

Строительная промышленность (29 CFR 1926)

1926 Подраздел L, Леса
- 1926.450, Сфера применения, применение и определения, применимые к данному подразделу
- 1926.451, Общие требования
- 1926.452, Дополнительные требования, предъявляемые к специальным типам лесов
- 1926.453, Автовышки
- 1926.454, Требования к обучению. Дополняет и уточняет требования 29 CFR 1926.21(b)(2), поскольку они относятся к опасностям при работе на строительных лесах.
- Приложение A, Спецификации строительных лесов. Содержит необязательные рекомендации для оказания помощи работодателям в соблюдении требований подраздела L этой части.
- Приложение B, Критерии определения целесообразности обеспечения безопасного доступа и защиты от падения для монтажников и демонтажников лесов
- Приложение C, Перечень общенациональных согласованных стандартов
- Приложение D, Перечень учебных тем для монтажников и демонтажников лесов
- Приложение E, Чертежи и иллюстрации. Содержит чертежи отдельных типов лесов и компонентов лесов, а также графические иллюстрации схем раскосов и схем расстановки стяжек.
1926 Подчасть M, Защита от падения
- Приложение E, Образец плана защиты от падения. Необязательные указания по соблюдению 29 CFR 1926.502(k).
Для получения дополнительной информации о конкретных государственных планах или других общих стандартах см. раздел «Общие отраслевые стандарты».

Государственные стандарты

Существует двадцать восемь государственных планов, утвержденных Управлением по охране труда и промышленной гигиене, в которых действуют общегосударственные программы охраны труда и здоровья. Государственные планы должны иметь стандарты и программы обеспечения соблюдения, которые, по крайней мере, столь же эффективны, как OSHA, и могут иметь другие или более строгие требования.

Преамбулы к окончательным правилам

Нормы безопасности строительных лесов

Уведомления Федерального реестра

Стандарты безопасности для лесов, используемых в строительной отрасли. Заключительные правила 61: 46025-46075 (30 августа 1996 г.). Отчеты о том, что, хотя конкретные коэффициенты несчастных случаев не могут быть спрогнозированы для примерно 3,6 миллиона строительных рабочих, в настоящее время охватываемых подразделом L, по оценкам, из 510 500 травм и заболеваний, которые ежегодно происходят в строительной отрасли, 9750 связаны с лесами.

Директивы

Процедуры проверки для обеспечения соблюдения Раздела L, Строительные леса. CPL 02-01-023 [CPL 2-1.23], (7 января 1997 г.). Устанавливает процедуры проверки и дает разъяснения для обеспечения единообразного соблюдения стандартов строительных лесов.

Письма с разъяснениями

Может ли фанера использоваться в качестве материала для настила лесов поверх деревянных досок лесов; 29CFR 1926.450 и 1926.451. (18 мая 2006 г.). Определяет, что подраздел L не требует использования определенного материала для настила строительных лесов.
Запрещают ли стандарты OSHA использование двух подъемных механизмов, подключенных вместе к одному блоку управления; требуется ли минимум два человека для нахождения на двухточечных подвесных подмостках. (25 января 2006 г.). Указывает, что работодателю будет запрещено использовать эту конфигурацию, если каждый подъемник и центральный блок управления не будут проверены квалифицированной лабораторией после того, как двигатели будут соединены вместе. В подразделе L не указывается минимальное количество работников, которое должно находиться на борту для эксплуатации двухточечных подвесных лесов.
Требования подраздела L 1926 года «Леса» в отношении использования фанеры для изготовления настила площадок для лесов. (21 июня 2004 г.). Определяет, что все леса и их компоненты должны выдерживать без отказа собственный вес и не менее чем в 4 раза превышающую максимальную предполагаемую нагрузку, приложенную или передаваемую на них, и должны быть спроектированы квалифицированным лицом и должны быть построены в соответствии с этим проектом. .

Опасности и возможные решения

Руководство по использованию строительных лесов. Публикация OSHA 3150 (пересмотрено в 2002 г. ). Направлен на защиту рабочих, использующих леса в строительных работах. Опасности, связанные со строительными лесами, по-прежнему занимают одно из первых мест в списке наиболее часто цитируемых стандартов в строительной отрасли.
Строительство — Карманный справочник. Публикация OSHA 3252 (2005 г.). Предоставляет опасности и решения для 10 наиболее часто цитируемых стандартов в строительстве и перечисляет строительные леса как наиболее часто цитируемый стандарт.
Леса. ОША. Предоставляет обучающие и справочные материалы.
- Леса. Слайд-презентация.
  - Заметки докладчика.
- Стандарты безопасности для строительных лесов. Пересматривает существующие стандарты безопасности.
Подъемные рабочие платформы (AWP) Советы . Альянс OSHA и Ассоциации производителей строительных лесов и доступа (SAIA). SAIA разработала памятки для AWP, которые предоставляют работникам строительной отрасли информацию для осмотра рабочего места, контрольный список для осмотра оборудования, подготовку к транспортировке, необходимую защиту от падения и планы спасения. Памятки содержат практические меры предосторожности и инструкции, которые помогут работникам снизить риски на рабочих местах:
- Контрольный список рабочей площадки AWP (сентябрь 2013 г.)
- Контрольный список безопасности перед запуском AWP (сентябрь 2013 г.)
- Подготовка АРМ к транспортировке (август 2013 г.)
- Планы спасения для использования AWP (август 2013 г.)
- Выбор и внедрение системы защиты от падения для AWP (август 2013 г.)
Роликовые вышки/мобильные леса: осмотр, техническое обслуживание и использование. Альянс OSHA и Ассоциации производителей строительных лесов и доступа (SAIA) (август 2013 г.). Компания SAIA разработала памятку по строительным лесам для передвижных и передвижных башен, которая предоставляет работникам строительной отрасли информацию для осмотра рабочего места, а также контрольный список для осмотра, обслуживания и использования оборудования.
Предотвращение поражения электрическим током при работах на строительных лесах вблизи воздушных линий электропередач. Министерство здравоохранения и социальных служб США (DHHS), Национальный институт безопасности и гигиены труда (NIOSH), публикация № 91-110 (август 1991 г.). Предупреждает рабочих об опасности поражения электрическим током при возведении, перемещении или работе с металлическими или токопроводящими лесами вблизи воздушных линий электропередач.
Предотвращение травм и гибели рабочих в результате падения с подвесных лесов. Министерство здравоохранения и социальных служб США (DHHS), Национальный институт безопасности и гигиены труда (NIOSH), публикация № 92–108 (август 1992 г.). Рекомендует меры по предотвращению серьезных травм и падений со смертельным исходом при работе с подвесных лесов:

Дополнительная информация

Обучение

Стандарты безопасности для строительных лесов. ОША. Пересматривает существующие стандарты безопасности.

Другие ресурсы

Работа на открытом воздухе в теплом климате. Информационный бюллетень OSHA (сентябрь 2005 г.). Предоставляет информацию о жаре, воздействии солнца и других особых опасностях для работающих на открытом воздухе в теплом климате.
Дополнительную информацию о страницах, связанных с безопасностью и здоровьем, см. в разделе «Дополнительные ресурсы для отрасли».

Основные типы строительных лесов

Леса являются неотъемлемой частью почти всех строительных проектов и используются с тех пор, как были построены первые строения. Обычно необходимые для доступа к конструкциям на высоте во время строительства, строительные леса могут служить многим различным целям.

Иногда строительные леса используются для поддержки рабочих и их инструментов, в других случаях они необходимы для поддержки значительных нагрузок от строительных материалов, таких как кирпичи, блоки, штукатурка или монолитный бетон, который вместо этого известен как «подпорка». из «подмостей».

Несмотря на то, что существует множество различных типов строительных лесов, довольно часто появляются новые варианты. Некоторые из самых популярных типов строительных лесов во всем мире включают:

Деревянные и бамбуковые леса
Леса из труб и зажимов
Системные леса
1. Леса с замком
2. Леса Kwikstage
3. Леса Хаки
4. Лестничные леса башни
Каркасные и раскосные леса
Подвесные/качающиеся леса
Мачтовые подъемные леса
Опорные леса

Почему существует так много разных типов лесов?

Иногда используется определенный тип строительных лесов, потому что оборудование легкодоступно и многие люди знают систему. Возможно, вы уже знакомы с этими региональными различиями, такими как Kwikstage в Австралии и Шотландии, а также Tube и Clip в Англии и Уэльсе. Существует много местных специалистов по тонкостям каждой системы, а также местные нормы, написанные с учетом этих систем.

В зависимости от того, в какой части мира вы работаете, более распространенными будут различные типы систем строительных лесов. В Скандинавии и Северной Европе, где рабочая сила очень дорогая, алюминиевые леса становятся все более распространенными. Поскольку алюминий легче стали, и большинство строительных лесов приходится поднимать вручную, чтобы установить их на место, более легкие леса означают, что строительные леса можно построить быстрее, что снижает трудозатраты.

В некоторых странах алюминий дорог, а рабочая сила намного доступнее, поэтому довольно распространены деревянные столбы и бамбук. Как дизайнер, убедитесь, что вы выбираете систему строительных лесов, которая лучше всего подходит для вашего проекта и соответствует местным правилам.

Ниже вы найдете дополнительную информацию о каждом типе строительных лесов, в том числе об общих областях их применения и о том, где они обычно используются по всему миру.

Деревянные и бамбуковые леса

Строительство строительных лесов из бамбука в Гонконге от CNN — Гонконгские невероятные бамбуковые люди-пауки Америка и Европа.

Предварительно нарезанные пиломатериалы были наиболее распространенным типом строительных лесов, пока сталь и изготовление материалов не стали намного доступнее. Бамбук чаще используется в Азии, где его ценят за прочность, гибкость и экологичность.

Гонконг — самый известный город, в котором на бамбуковых строительных лесах строится все, от оперных театров до небоскребов. Высококвалифицированные дизайнеры и техники несут ответственность за строительство и маневрирование на нескольких этажах бамбука.

Он настолько популярен, что существует формализованное руководство, из которого были найдены приведенные выше схемы, под названием «Руководство по проектированию и строительству бамбуковых лесов».

Леса для труб и хомутов

Пример конструкции лесов из труб и соединителей от Ponteggi Edilponte S.p.A.

Это один из первых типов стальных лесов, состоящий из двух частей, включая трубы и зажимы, иногда называемые «парами». Причина, по которой он так популярен, заключается в простоте сборки и разборки. Чтобы построить леса, вам нужно соединить трубы вместе, чтобы сделать длинные прогоны, а затем соединить вертикали и горизонтали вместе с зажимами, созданными специально для этих труб.

Эта система очень гибкая, так как вы можете размещать вертикальные стойки там, где они вам нужны. Там, где другие типы строительных лесов не могут легко принимать необычные формы, трубчатые и зажимные леса могут быть адаптированы к круглым, прямым или неправильным зданиям. Сталь в этом типе лесов специально разработана для защиты от ржавчины и коррозии, что означает, что это хороший выбор для регионов с суровыми погодными условиями.

Существуют определенные требования, которые проектировщики строительных лесов и компании должны выполнять в соответствии с правилами безопасности строительных лесов OSHA, где вы найдете больше диаграмм, подобных приведенным выше.

Системные леса

Иногда называемые модульными лесами , системные леса состоят в основном из вертикальных и горизонтальных предварительно спроектированных компонентов, которые систематически соединяются друг с другом.

Системные леса, вероятно, являются наиболее используемым типом строительных лесов во всем мире, и существуют сотни производителей, каждый из которых имеет определенную эффективность. Некоторые из них хорошо работают в условиях очень высокой нагрузки, а другие больше подходят для небольших повторяющихся структур лесов.

Системные леса — это общий термин, который включает в себя множество различных типов строительных лесов, которые можно использовать для создания стандартных отсеков для строительных лесов. Некоторые из наиболее популярных типов системных лесов включают в себя:

Леса с системой чашечных замков

Обычно изготавливаемые из оцинкованной стали, строительные леса с чашечными замками популярны благодаря своей способности выдерживать большие нагрузки. Благодаря замкам через каждые 500-1000 мм этот тип строительных лесов создает строго стандартизированные системы, которые хорошо подходят для строительных лесов с повторяющимися рисунками.

Вы найдете множество схем систем строительных лесов с чашечными замками, а также информацию о различных доступных размерах, таких как приведенные выше.

Леса Kwikstage

Если вы занимаетесь проектированием строительных лесов в Великобритании или Австралии, Kwikstage, скорее всего, станет вашим предпочтительным системным лесом. От коммерческих до жилых помещений, Kwikstage легко монтируется и относительно легко адаптируется. Требуется всего пять компонентов, его легко собрать и разобрать.

Нескользящие платформы и двойные ограждения, входящие в комплект поставки Kwikstage, повышают его безопасность и надежность. Существует множество ресурсов для сборки строительных лесов Kwikstage, в том числе от Work Safe New Zealand.

Леса Haki

Используемые в строительных лесах, а также в опорных и подвесных системах, Haki является одной из самых современных систем. В отличие от других типов строительных лесов, Haki — это одновременно и название производителя, и нестандартная система строительных лесов. Благодаря безопасности, качеству и адаптивности строительные леса Haki легче и содержат меньше компонентов, чем другие системы.

Стандартная длина отсека составляет до 3 метров, и система одобрена для класса нагрузки 6, что делает ее одной из самых надежных систем. Вы найдете множество инструкций по сборке и схем от Haki.

Лестничные башни

Большинство производителей системных лесов создают специальные компоненты, которые используются для строительства лестниц, как показано на приведенных выше диаграммах от компании Offshore Technology and Scaffolding Depot. Часто эти лестницы являются частью конструкции строительных лесов, которые позволяют рабочим перемещаться с уровня на уровень, но иногда лестничная башня используется сама по себе.

Как проектировщик строительных лесов, они особенно пригодятся, когда рабочим нужен безопасный временный доступ к части здания.

Леса с рамой и раскосами

Пример строительных лесов с рамой и раскосами от компании Universal Scaffold

Этот тип модульных лесов, очень распространенный в жилых и коммерческих помещениях в Северной Америке и Европе, состоит из рам, раскосов, досок и оснований. Эти леса очень легкие и могут быть установлены очень быстро. Важно отметить, что этот тип лесов не так прочен, как системные леса.

На рисунках выше вы можете видеть рамы, уложенные вертикально друг на друга, и поперечные распорки, которые соединяют их вместе. Вы можете найти аналогичные диаграммы от OSHA. Каркасно-раскосные леса обычно используются в небольших проектах, где леса можно сделать мобильными.

Подвесные или поворотные леса

Подвесные и поворотные леса Пример из моих строительных фотографий

рассматривайте подвесные или качающиеся леса в качестве строительных лесов. В конце концов, его основная цель — поддержка строительных лесов и их расходных материалов.

Леса этого типа состоят из платформы, подвешенной на тросовой системе, которая позволяет платформе подниматься и опускаться на различную высоту. Подвесные леса могут обеспечить значительную экономию на очень высоких конструкциях, которые требуют легкого доступа, например, для текущего обслуживания здания и небольших улучшений.

Вы найдете множество примеров качелей или подвесных строительных лесов в Интернете, например, от Shandog Haoke Manufacturing Equipment Co. и Lackner Products Corp.

Леса для подъема на мачту

Леса для подъема на мачту пример от Superior Scaffold

Подобно подвесным лесам, устройство для подъема на мачту может выдвигаться на различную высоту. Вместо того, чтобы висеть на тросах, эти леса могут подниматься и опускаться на стационарных мачтах, установленных на земле. Этот тип строительных лесов предпочитают строительные леса, которым необходимо выдерживать большие нагрузки.

Там, где необходимо возвести кирпичную или блочную стену, часто можно увидеть мачтовые леса для подъема на мачту, поскольку их можно регулировать для достижения различной высоты с небольшими приращениями. Эти леса различаются по высоте: некоторые всего на пару этажей, а другие поднимаются на несколько этажей.

Поскольку мачтовым подъемникам не требуется много места у основания конструкции, они идеально подходят для проектов с ограниченной площадью земли. Выше приведен отличный пример одно- и двухмачтовых строительных лесов от Tamer.

Крепление

Крепление Пример строительных лесов от Саглам Орман лечит в твердое тело, которое может поддержать себя. Чаще всего конструкция под ним состоит из строительных лесов.

Существуют системы каркасов и распорок, рассчитанные на такой вес, но на самом деле их можно изготовить из любых доступных материалов. Вы можете найти множество моделей и схем в Интернете, в том числе приведенные выше из Токийского технологического института.

Существует множество различных типов строительных лесов, которые можно найти по всему миру. Этот список строительных лесов представляет некоторые из популярных типов, которые мы видели разработанными с помощью Avontus.

Вы найдете и другие типы строительных лесов, в том числе новые каркасы, которые еще предстоит создать. Если вы хотите узнать об основных типах строительных лесов, то этот список должен дать вам хороший обзор того, с чем вы столкнетесь в большинстве строительных проектов в Северной Америке и Европе.

Загрузите нашу бесплатную электронную книгу по ведению прибыльного бизнеса по производству строительных лесов здесь!

Различные типы строительных лесов, используемых в строительстве

11 сентября 2020 г. в Faber Work

Что такое строительные леса?

Леса, также известные как подмости, представляют собой временную временную конструкцию, используемую на строительных площадках для поддержки первоначальной конструкции здания. В то же время он выступает в качестве платформы для выполнения строительных работ на высотах или в местах, к которым иначе они не могли бы получить доступ.

Строительные леса используются для строительства и ремонта объектов различного типа – от простых жилых домов до сложных промышленных сооружений.

Для каждого типа строительных лесов есть 3 основные части:

стойки – вертикальный элемент с соединительными соединениями
ригели – горизонтальный раскос подмости (часть, на которой вы будете стоять!)

В зависимости от строительного проекта можно использовать различные типы строительных лесов. Если вы ищете дополнительную информацию о строительных лесах, не ищите дальше. Ниже приведены наиболее распространенные типы строительных лесов, используемых на строительных площадках.

Одинарные леса

Одиночные леса, также называемые «строительными лесами», являются одним из старейших типов строительных лесов и в основном используются для кирпичной кладки. Одинарные леса состоят из эталонов, ригелей и брёвен (небольших отверстий, сделанных в стенах конструкций для вставки концов стоек или балок для поддержки лесов), которые устанавливаются параллельно стене на расстоянии примерно 1,2 метра.

Конкретнее нормы устанавливаются на расстоянии от 2 до 2,5 метров. а ригели соединяют эталоны с интервалом по вертикали от 1,2 до 1,5 метра. При этом путлоги устанавливаются на фиксированном расстоянии от 1,2 до 1,5 метра и извлекаются из щели в стене на конце гроссбуха. Чтобы конструкция лесов была прочной и надежной, необходимо соблюдать все технические требования.

Двойные леса

Двойные леса часто называют «независимыми лесами» и в основном используются для строительных работ из каменной кладки. Учитывая, что каменные стены не могут поддерживать путевые бревна, двойные леса обеспечивают необходимую прочность и надежность за счет соединения двух лесов вместе. После того, как рамы правильно расположены, можно добавить путлоги, чтобы завершить каркас. На более позднем этапе можно также добавить поперечные распорки и рейки, чтобы сделать конструкцию более прочной.

Консольные леса

В консольных лесах стандарты поддерживаются рядом игл, которые вынимаются через отверстия в стене. Из-за своей природы конструкция консольных лесов требует проведения многочисленных проверок безопасности и мер предосторожности.

Консольные леса в основном используются, когда земля не имеет емкости или рельефа для поддержки стандартов, когда строится верхняя часть стены или когда земля находится близко к стене и свободна от движения.

Подвесные леса

Как следует из названия, подвесные леса работают, подвешивая рабочую платформу к крыше с помощью веревки или цепей. Подвесные леса используются во многих различных типах строительных проектов, начиная от ремонтных работ и заканчивая покраской. Высоту платформы можно регулировать на нужном уровне и соответственно поднимать или опускать.

Эстакадные леса

В эстакадных лесах рабочая платформа поддерживается подвижными лестницами или треногами. Этот тип строительных лесов в основном используется для внутренних строительных работ, таких как ремонт или покраска, поскольку максимальная высота эстакадных лесов составляет всего 5 метров.

Стальные леса

Стальные леса создаются из стальных труб, соединенных вместе стальными муфтами или фитингами. В настоящее время стальные леса широко используются в различных типах строительных проектов и известны своей надежностью, прочностью и долговечностью. Кроме того, его очень легко собрать и разобрать.

Хотя это не самое экономичное решение для строительных лесов, оно обеспечивает высокие стандарты безопасности для строительной бригады. В связи с этим это одна из самых популярных конструкций строительных лесов, которая широко используется в строительных проектах на открытом воздухе и на крупных коммерческих объектах.

Запатентованные леса

Хотя запатентованные леса также изготавливаются из стали, этот тип лесов оснащен специальными рамами и соединениями. Запатентованные строительные леса готовы к использованию, а это значит, что их можно купить в магазине и использовать сразу же после покупки. В запатентованных строительных лесах рабочая площадка устанавливается на кронштейны, которые можно соответствующим образом отрегулировать до необходимого уровня.

Леса Kwikstage

Еще одним типом строительных лесов является система строительных лесов Kwikstage. Известные своей простотой установки, строительные леса Kwikstage изготовлены из износостойкой оцинкованной стали и широко используются как в крупных, так и в небольших строительных проектах. Он создан с использованием безопасной и прочной системы блокировки, так что он может обеспечить устойчивую рабочую платформу, которую можно настроить в соответствии с любой желаемой высотой в соответствии с требованиями площадки.

Вы работали со всеми типами строительных лесов?

Нельзя отрицать, что строительные леса являются неотъемлемой частью строительного проекта. Леса имеют решающее значение не только для безопасности строительной бригады, но и для поддержки первоначальной конструкции здания.

Принимая во внимание, что существует множество типов систем строительных лесов на выбор, требования и спецификации каждого проекта будут определять тип строительных лесов, с которыми вы будете работать. Например, тип местности и характер строительного проекта будут определять тип системы строительных лесов, используемой на площадке.

Эти типы строительных лесов являются одними из наиболее широко используемых в строительной отрасли. Потратив некоторое время на то, чтобы понять использование и характеристики каждого типа строительных лесов, будет легко определить и понять, какие строительные леса безопасны для использования на объекте.

Прежде чем встать на лестницу, нас учат, как она работает и как ею безопасно пользоваться. То же самое касается строительных лесов!

Получите практический опыт работы со строительными лесами

Когда дело доходит до изучения инструментов, ничто не сравнится с практическим опытом. С приложением Faber Work у вас есть возможность работать над проектами, связанными с установкой и работой с системами строительных лесов.

Чтение о строительных лесах может помочь вам продвинуться по карьерной лестнице в строительстве. Зарегистрируйтесь и начните подключаться к местным строительным проектам, чтобы развивать свои навыки.

Попробуйте Faber Work

Теги: Строительные работы, Faber Work

16 типов строительных лесов и их использование (плюс 2 альтернативы)

Леса — это временная приподнятая конструкция, предназначенная для поддержки рабочих и материалов во время их работы, обычно рядом со структурой как здание. Существует 17 различных типов строительных лесов из разных материалов, но наиболее распространенными материалами являются дерево и сталь. Несмотря на более высокую стоимость, сталь является предпочтительным материалом для строительных лесов из-за ее долговечности и безопасности. Строительные леса, полностью изготовленные из древесных материалов, называются лесами с деревянными опорами.

Леса могут быть одинарными или двойными. Одиночная рама означает, что есть только одна рама, поддерживающая одну сторону лесов, а сама конструкция выступает в качестве другой опоры. Двойная рама означает, что леса не зависят от самой конструкции.

Мы составили список наиболее распространенных типов, а также два альтернативных варианта и советы по безопасности ниже. Но сначала краткий обзор компонентов строительных лесов.

Компоненты строительных лесов

Прежде чем говорить о различных типах строительных лесов, кратко изложим некоторые термины:

Стандарты : вертикальные элементы, которые каким-либо образом крепятся к земле
Ригели : горизонтальные опоры, идущие параллельно конструкции, вокруг которой находятся леса
Скобы : диагональные элементы, которые крепятся к стойкам и ригелям и обеспечивают устойчивость
Путлог : короткие детали, соединяющие ригель с самой конструкцией в однорамных лесах
Настилы или платформы : широкие, плоские части, по которым ходят рабочие
Ограждения : элементы, соединяющие стойки горизонтально примерно на уровне талии для предотвращения падений
Подножки : узкие деревянные бруски, расположенные горизонтально непосредственно над бортами или платформами для предотвращения падения

Подвесные леса

Все леса можно разделить на две основные категории: подвесные леса или опорные леса. Подвесные леса состоят из платформ, которые подвешены сверху, обычно на крыше, с помощью нежестких материалов, таких как веревки или провода.

Подвесные леса предпочтительны для достижения вершин высоких зданий, для которых опорные леса могут быть слишком дорогими и трудоемкими. Тем не менее, ограничения по весу вызывают озабоченность, и горизонтальный охват может быть ограничен. Подвесные леса также могут быть опасны при сильном ветре, так как качающаяся платформа может сломать опорные линии.

1. Цепные леса

В контактных лесах веревки или провода свисают с верхней конструкции. Эти вертикальные провода или тросы соединяются с двумя тросами или тросами, идущими горизонтально и параллельно конструкции. Платформа опирается на горизонтальные тросы или тросы.

Цепные леса немобильны, поэтому их нельзя отрегулировать на другую высоту или легко передвинуть, чтобы добраться до нового места.

2. Плавающие леса

Веревки или тросы фиксированной длины, свисающие с опорной балки, идущей параллельно конструкции. Веревки или провода поддерживают два ригеля, которые поддерживают платформу.

Как и цепные леса, поплавковые леса неподвижны. Его также называют корабельными лесами.

3. Внутренние подвесные леса

Внутренние подвесные леса точно такие же, как плавучие леса, но канаты или провода свисают с двух параллельных опорных балок, идущих параллельно конструкции, а не с одной.

4. Двухточечные (поворотные) леса

Наиболее распространенный тип подвесных лесов, двухточечные (поворотные) леса состоят из платформы, поддерживаемой с обоих концов канатами или тросами, которую можно перемещать вверх и вниз.

Когда вы видите леса, висящие на боку небоскреба, это обычно двухточечные (поворотные) леса.

5. Многоуровневые леса

Многоуровневые леса подвешиваются к конструкции на канатах или тросах, каждая из которых поддерживает лестницу, обращенную перпендикулярно конструкции. Между двумя лестницами проходит платформа, опирающаяся на перекладины.

В отличие от всех других типов подвесных лесов, если лестницы достаточно длинные, на них можно опираться несколькими платформами, образуя несколько уровней.

6. Многоточечные регулируемые леса

В многоточечных регулируемых лесах платформа подвешивается кверху четырьмя канатами, обычно в каждом углу платформы. Однако, в отличие от других типов подвесных лесов, которые мы обсуждали до сих пор, их можно поднимать или опускать на нужную высоту, что делает их более гибкими, чем другие.

Благодаря способности изменять высоту, этот тип лесов часто используется в штабелях, резервуарах, силосах и дымоходах.

Леса из игольчатых балок

Леса из игольчатых балок получили свое название от игольчатых балок, которые крепятся перпендикулярно самой конструкции с помощью путевых бревен. Балки поддерживаются по внешнему краю веревками или проволокой, которые свисают сверху. Затем платформа опирается на игольчатые балки.

8. Консольные леса

Консольные леса используются, когда земля не может поддерживать конструкцию лесов или когда нет места для платформ на нижних уровнях.

Консольные леса аналогичны лесам из игольчатых балок тем, что игольчатые балки вставляются в саму конструкцию и обычно крепятся к полу внутри здания. Однако вместо того, чтобы идти перпендикулярно конструкции, как в строительных лесах с игольчатыми балками, они проходят под углом, чтобы поддерживать стандарты, которые проходят вертикально и параллельно конструкции.

9. Одноточечные регулируемые леса

Если вы видели, как один мойщик окон моет небоскреб, вы, вероятно, видели их в одноточечных регулируемых лесах. Этот тип лесов похож на многоточечные регулируемые леса, за исключением того, что они подвешены на одной веревке или проволоке, а не на нескольких.

Этот тип строительных лесов также называют боцманскими лесами в связи с подвесным креслом, которое боцман использует для осмотра борта корабля.

Опорные леса

Вторая категория строительных лесов — это опорные леса, состоящие из платформ, поддерживаемых стандартами, каким-либо образом прикрепленных к земле. Другими словами, они построены из земли.

Поддерживаемые леса прочны, а некоторые типы не имеют ограничения на количество слоев, которые вы можете создать. Однако их может быть сложно использовать в случаях, когда земля неровная или если площадь основания ограничена из-за проезжей части.

10. Рамные леса

Рамные леса, также известные как сборные леса, являются наиболее распространенным типом поддерживаемых лесов, поскольку они экономичны, просты в установке и демонтаже и наиболее универсальны.

В этом типе строительных лесов модульные элементы используются для построения строительных лесов с нуля. Обычно он состоит из одного или двух ярусов, но это может быть сложно, поскольку основание должно быть идеально ровным.

Подрядчики жилых домов и маляры предпочитают рамные леса.

11. Лестничные домкраты

Один из самых простых типов доступных лесов, лестничные домкраты используют две или более приставные лестницы, которые размещаются под углом к конструкции. Кронштейны прикреплены к лестнице, чтобы достичь перпендикулярно конструкции. Платформа (а иногда и просто еще одна лестница) опирается сверху на кронштейны параллельно конструкции.

На лестничных домкратах разрешается перевозить только легкие грузы.

12. Леса мачтовые альпинистские

Если у вас тяжелый груз, лучше всего использовать леса с мачтовым подъемником. Вертикальная конструкция, похожая на корабельную мачту, закреплена на земле, а большая платформа с механическим приводом движется вверх и вниз по мачте. Для больших платформ можно использовать две мачты.

13. Передвижные (ручные или самоходные) леса

Это единственный тип строительных лесов, который легко перемещается по земле, а не вверх и вниз. Четыре стандарта соединены ригелями и ограждениями, а платформа находится примерно на полпути к стандартам. У каждого стандарта есть колесо с замками — леса следует использовать только тогда, когда колеса заблокированы, чтобы предотвратить травмы. Леса могут перемещаться вручную с земли или могут иметь двигатель для перемещения с платформы.

14. Леса на опорах/деревянных опорах

Леса на опорах относятся к любой конструкции лесов, в которой для каждого структурного компонента используется древесина. За исключением бамбуковых лесов, которые используются преимущественно в Азии, стальные леса заменили леса на столбах, поскольку они более безопасны, пригодны для повторного использования и прочнее.

15. Эстакадные леса

Вместо стандартных опор в качестве опоры для платформы используются стремянки или штативы для создания эстакадных лесов. В отличие от других поддерживаемых лесов, эстакадные леса могут иметь только один уровень.

16. Леса из труб и соединителей

Леса из труб и соединителей, также известные как запатентованные леса или системные леса, состоят из набора готовых элементов, которые легко соединяются вместе с помощью соединителей. Популярные системы включают Kwikstage и HAKI.

Альтернативные варианты строительных лесов

Если вам нужно набрать высоту, но вы опасаетесь строительных лесов или у вас нет места для них, рассмотрите следующие альтернативные строительные леса.

Ножничные подъемники

Ножничные подъемники представляют собой разновидность мобильных опорных лесов, состоящих из моторизованного основания на колесах и платформы, которая перемещается вертикально по ряду поперечин, напоминающих ножницы.

Некоторыми ножничными подъемниками можно управлять с платформы, когда она поднята, в то время как другие можно перемещать только с опущенной платформой. В большинстве случаев элементы управления подъемом платформы находятся на самой платформе, поэтому человек на подмостках может контролировать ее расположение без необходимости в дополнительном человеке.

Подъемные подъемники

Подъемные подъемники также поддерживаются лесами и состоят из подъемников любого типа, в которых не используется конструкция с ножничной балкой. Их часто называют ковшовыми, стреловыми, башенными или вертикальными подъемниками. Как и ножничные подъемники, они на колесах, а панель управления находится на платформе, поэтому ими может управлять один человек.

Важно отметить, что ножничные подъемники и подвесные подъемники имеют свои собственные правила техники безопасности, которые следует соблюдать всегда.

Строительные леса являются ключевым компонентом строительства зданий и использовались в той или иной форме с тех пор, как люди строили более высокие сооружения. С годами деревянные леса в значительной степени уступили место стальным, и некоторые работы, которые раньше требовали строительных лесов, теперь выполняются с помощью ножничных или воздушных подъемников. Без сомнения, строительные леса будут продолжать развиваться, поскольку люди стремятся строить более высокие конструкции.

Основные советы для строительных площадок

06. 05.2021 · Блог &middot Эвелин Лонг

Строительные площадки помогают создавать инфраструктуру, которая у нас есть сегодня. У нас не было бы высоких зданий и многоэтажных домов без рабочих, имеющих опыт работы со строительными лесами. Эти конструкции позволяют работникам достигать новых высот, выполняя все виды основных задач по строительству, техническому обслуживанию и ремонту. По данным Управления по охране труда и гигиене труда (OSHA), около 65 % всех строительных рабочих ежегодно выполняют ту или иную работу на строительных лесах. Они являются основным продуктом на строительных площадках для всех видов проектов. Вот почему так важно соблюдать меры безопасности. Вот что вы должны знать. Опасности строительных лесов Наиболее распространенной причиной травм, связанных со строительными лесами, является падение. Это связано с тем, что строительные леса могут быть структурно неустойчивыми из-за определенных погодных условий, таких как ветер или дождь. Проблемы также могут возникнуть, если детали не закреплены должным образом или не прикреплены во время сборки. Помимо падений, еще одной серьезной проблемой, которая может привести к травме, является неправильная планка. Некоторые распространенные проблемы с обшивкой включают в себя: • Износ из-за воздействия элементов. • Неправильные или неполные проверки. • Перегрузка людей или оборудования. Каждый из них может привести к изгибу или поломке. Стандарты безопасности уже действуют В стандарте OSHA уже есть подробное описание процедур безопасности, которым должны следовать строительные рабочие. Эти правила техники безопасности включают директивы, письма с разъяснениями, возможные решения и обучение. Директивы устанавливают специальные процедуры проверки, чтобы помочь унифицировать соблюдение стандартов безопасности. В письмах с разъяснениями не указывается, какие материалы вы можете использовать для строительных лесов. Однако выбранный материал должен быть способен выдерживать собственный вес и по меньшей мере в четыре раза превышать максимальную предполагаемую нагрузку, прикладываемую или передаваемую. OSHA также предоставляет Карманный справочник по строительству, в котором содержится список опасностей и решений для 10 наиболее часто цитируемых стандартов в строительстве. Они также предоставляют документы, в которых рассматриваются существующие стандарты безопасности, такие как документ «Стандарты безопасности для использования строительных лесов». Для получения дополнительной информации об этих процедурах безопасности посетите официальный веб-сайт OSHA. Советы по обеспечению безопасности Прежде чем использовать строительные леса, важно пройти обучение у высококвалифицированного специалиста. Во-первых, вы можете проверить опыт и полномочия инструктора, чтобы убедиться, что вы получаете надлежащее обучение. Во время обучения инструктор должен рассказать о правильном использовании строительных лесов, о том, как обращаться с определенными материалами и о грузоподъемности. Убедитесь, что вы обращаете внимание и сохраняете информацию. Если на будущей работе возникнут новые опасности, обязательно пройдите переподготовку. В дополнение к обучению убедитесь, что строительные леса осмотрены компетентным специалистом перед использованием. Еще одна важная вещь, о которой следует помнить, это всегда носить каску при работе на строительных лесах или под ними. Наряду с каской вы можете приобрести крепкие рабочие ботинки. Дополнительные советы • Используйте подходящие опорные плиты и регулируемые винтовые домкраты на твердом основании, чтобы обеспечить хороший фундамент. • Осмотрите все оборудование перед использованием и замените все поврежденные детали. • Прикрепите леса к конструкции в соотношении 4 к 1. • Соблюдайте стандарты грузоподъемности, указанные производителями, и раскрепляйте леса в соответствии с их рекомендациями. • Используйте ограждения, средние поручни и бортики на всех открытых сторонах и концах платформ высотой более 10 дюймов. • Дважды проверяйте установку строительных лесов перед каждой сменой. • Не снимайте никакие детали без разрешения. • Обеспечьте и используйте надлежащий доступ по лестнице ко всем уровням. Чего не делать Несмотря на то, что важно понимать, какие меры безопасности необходимо соблюдать, есть некоторые вещи, которые не следует делать при использовании строительных лесов. Во-первых, не оставляйте ничего на лесах после окончания смены. Это могут быть любые личные вещи, такие как бумажник, или любые инструменты, которые вы использовали во время смены. Эти предметы могут привести к спотыканию или опасности падения для следующего работающего. Кроме того, не перегружайте строительные леса, так как это может привести к повреждению конструкции. Вот почему так важно быть в курсе рекомендаций по грузоподъемности, данных вам во время тренировок. Погодные условия также создают опасность при использовании строительных лесов. Если погода влажная или ледяная, не ходите по платформам. Обшивка часто бывает очень скользкой во влажном состоянии. Кроме того, если в зимнюю погоду скорость ветра достигает 20 миль в час, рабочим нельзя разрешать работать на строительных лесах, пока не потеплеет. Если строительные леса каким-либо образом повреждены или в них отсутствуют детали, не используйте их. Вместо этого сообщите о проблеме руководителю. Таким образом, о нем можно должным образом позаботиться, чтобы свести к минимуму вероятность получения травмы. При использовании строительных лесов убедитесь, что вы не залезаете на какую-либо часть, которая не предназначена для лазания. Обязательно используйте лестницу или встроенный доступ при переходе на другой уровень. Кроме того, не лезьте с инструментами в руках. Уложите их правильно, чтобы не навредить себе или другим. Помните о безопасности прежде всего с помощью строительных лесов На строительных площадках существует множество опасностей, и неправильное использование строительных лесов является одной из наиболее распространенных причин травм. Вот почему OSHA ввела ряд стандартов безопасности для строительных рабочих. Наряду с соблюдением этих стандартов, для обеспечения безопасности при использовании лесов также следует практиковать надлежащую подготовку, ношение защитного снаряжения и тщательный осмотр строительных лесов перед использованием.

Безопасность строительных лесов | КонструктКоннект

Первоначально эта статья была опубликована 10 августа 2016 г. Последнее обновление 22 мая 2020 г. каждый год. Из 338 погибших строителей в результате падений в 2018 году около 15% произошли с лесов. По оценкам OSHA, около 65% всех строительных рабочих ежегодно выполняют ту или иную работу на строительных лесах. Многие люди, работающие на строительных лесах, потенциально подвергаются ряду опасностей, таких как падения, поражение электрическим током и падающие предметы.

Ключевой вопрос безопасности при работе на строительных лесах сводится к тому, безопасно ли работать на строительных лесах. Это означает работу на строительных лесах, которые были установлены обученными профессионалами под наблюдением компетентного лица и которые были должным образом проверены перед использованием. Также важно, чтобы каждый строитель был оснащен надлежащим защитным снаряжением и был тщательно обучен безопасным методам работы на строительных лесах.

Поскольку стандарты OSHA для строительных лесов чрезвычайно подробны, мы не можем охватить все правила и требования для каждого конкретного типа лесов и каждой ситуации. Вместо этого мы создали общий список того, что можно и чего нельзя делать для обеспечения безопасности строительных лесов. Вы можете найти все стандарты OSHA для строительных лесов здесь.

Правила техники безопасности при работе с лесами
Перед использованием строительных лесов пройдите соответствующую подготовку. Инструктаж по технике безопасности на строительных лесах должен проводиться квалифицированный человек и включает определение опасности поражения электрическим током, падения и падающих предметов, а также процедуры устранения этих опасностей. Обучение также должно включать в себя правильное использование лесов, обращение с материалами и грузоподъемность лесов.
Пройдите переподготовку, если возникнут дополнительные опасности в связи с изменениями на стройплощадке или при изменении типа лесов, защиты от падения или защиты от падающих предметов. От вас также может потребоваться пройти дополнительное обучение технике безопасности на строительных лесах, если ваш начальник считает, что ваше первоначальное обучение не было должным образом сохранено.
Прежде чем подняться на подмости, убедитесь, что компетентный человек осмотрел подмости перед началом рабочей смены и что они безопасны для использования и находятся в надлежащем рабочем состоянии. Строительные леса могут быть установлены, демонтированы, изменены или перемещены только под непосредственным наблюдением компетентного лица и обученного персонала. Если вы когда-либо сомневались в безопасности строительных лесов, перед использованием проконсультируйтесь с руководителем.
Всегда надевайте каску при работе на строительных лесах, под ними или вокруг них. Вы также должны приобрести пару хороших прочных нескользящих рабочих ботинок и подумать об использовании шнурков для инструментов при работе на строительных лесах.
Всегда помните о коллегах, работающих выше и ниже вас, а также о других, работающих на строительных лесах. Если вы стали свидетелем неправильного использования на строительных лесах или вокруг них, вы должны прекратить свои действия и сообщить об этом руководителю.
Если для строительных лесов, на которых будут работать рабочие, потребуются индивидуальные страховочные системы, тщательно осмотрите оборудование на наличие повреждений и износа. Закрепите систему в безопасной точке, которая не позволит вам свободно упасть более чем на шесть футов перед остановкой. Ниже приведена таблица, показывающая различные типы строительных лесов и систем защиты от падения, требуемых OSHA:
Примечание: Типы лесов с более чем одним флажком могут использовать любой тип защиты от падения.
Безопасность на лесах Запрещено
Не оставляйте ничего на лесах в конце смены. Сюда входят любые строительные материалы или инструменты, которые вы могли использовать на строительных лесах во время работы. Эти предметы потенциально могут быть сброшены с лесов или вызвать опасность споткнуться для следующего человека, использующего леса.
Не перегружайте леса. Надлежащее обучение включает в себя получение информации о максимальной предполагаемой нагрузке на леса, на которых вы работаете, а также о их грузоподъемности. В большинстве случаев строительные леса должны выдерживать как минимум четырехкратную максимальную предполагаемую нагрузку.
Не используйте ящики или лестницы для увеличения рабочей высоты. Если вы не можете добраться до какого-либо места, вы должны попросить своего начальника поднять рабочую платформу. Не используйте ходули, если перила на лесах не выдвинуты на высоту, равную высоте ходулей.
Не используйте подмости, если кажется, что они каким-либо образом повреждены, в них вмешались или отсутствуют такие компоненты, как обшивка, ограждения, бортики, сетки от мусора или защитные навесы. Немедленно уведомите начальника, чтобы леса были приведены в надлежащее рабочее состояние и осмотрены компетентным человеком. Никогда не вмешивайтесь и не пытайтесь ремонтировать леса, если вы не прошли обучение по монтажу лесов.
Не ходите по настилам лесов, покрытым льдом, снегом или грязью. Изношенная деревянная обшивка также может быть очень скользкой во влажном состоянии. Весь снег, лед, грязь и другой мусор, такой как мокрые листья, должны быть тщательно удалены перед использованием строительных лесов. Также следует избегать использования строительных лесов при неблагоприятных погодных условиях, таких как сильный дождь, мокрый снег, гололед, снег или сильный ветер.
Залезать на любую часть рамы лесов, не предназначенную для лазания. Всегда используйте стационарную лестницу, внутреннюю лестницу или встроенную лестницу для доступа к рабочей платформе. Над платформой лесов всегда должен быть поручень. Никогда не поднимайтесь с какими-либо материалами или инструментами в руках, их следует поднимать на леса отдельно.
Примечание: OSHA определяет компетентное лицо как «лицо, способное выявлять существующие и предсказуемые опасности в окружающей среде или рабочих условиях, которые являются антисанитарными, опасными или опасными для сотрудников, и имеющее право принимать незамедлительные меры».

Сэндвич дымоход своими руками изготовить: сбор и установка, схемы установки

Как нарастить трубу дымохода на крыше: Как нарастить трубу дымохода на крыше

8 сентября, 1974 alexxlab

Плавающий крепеж для деревянных конструкций: Перфорированный крепеж для деревянных конструкций

Содержание Плавающий крепеж для деревянных конструкцийМеталлические крепления для деревянных конструкций в МосквеКрепеж для деревянных конструкцийДеревянный крепеж: основные элементы конструкций и методы их установки (85 фото)Крепёж с перфорациейШип-пазРейки трёхмерныеПотайные детали ЁжКрепёж с резьбой сложнойСаморезы специального назначенияКрепеж для деревянных конструкцийПерфорированный крепежметаллический перфорированный крепёж, виды и описание, область примененияКрепёж для деревянных конструкцийВиды крепежей для конструкций из дереваПерфорированный держательСкрытый […]

Читать далее

15 апреля, 2020 alexxlab

Наслонные стропила конструкция и узлы: Наслонные стропила конструкция и узлы

Содержание конструкция и узлы, безраспорная и распорная системыУзлы соединения стропильных конструкцийБезраспорные наслонные стропилаРаспорные наслонные стропилаДетали, размещающиеся под стропиламиНаслонные стропила для крыши конструкция узлыПростейшие стропилаустройство конструкции, узлы, схема, шаг стропилУстройство наслонных стропил: конструктивные элементы и видыЭлементы конструкции наслонных стропилБезраспорная наслонная система стропилРаспорная система наслонных стропилПодстропильные элементы конструкцииНаслонные стропила конструкция и узлыНаслонная стропильная система крышиОтличия висячих и […]

Читать далее

26 июля, 1978 alexxlab

Полумансардный этаж конструкция: Полумансарда и ее особенности — Мансарды

Содержание Полумансарда и ее особенности — МансардыПреимущества и недостатки полумансардыСтропильная система полумансардной кровлиОсобенности конструкции, и ее прочностьПолумансардный этаж конструкция. Мансардные стропильные конструкции – оригинальные и надежныеПолумансардный этаж конструкция. Мансардные стропильные конструкции – оригинальные и надежныеЧем мансарда отличается от второго этажа. В чем отличие?Высота дома с мансардой. Высота мансардного этажаВысота мансардного этажа двухскатной крышиВысота мансардного этажаОткуда […]

Читать далее

Строительные леса конструкция: Какие существуют типы строительных лесов и их технические параметры, как грамотно выбрать строительные леса

Строительные леса конструкция: Какие существуют типы строительных лесов и их технические параметры, как грамотно выбрать строительные леса

Строительные леса. Виды, описание и особенности использования. – LESTEP

Виды лесов

Ригельные строительные леса

Рамные строительные леса

Хомутовые строительные леса

Строительные леса клиночного типа

Подмости

Самоподъемные механические леса

История механических лесов

Что такое строительные леса, их виды и варианты применений

Видео о лесах

Деревянные леса используют в загородном строительстве

Крепление лесов к фасаду здания

Использование лесов в частном секторе

Рассмотрим, из чего состоят деревянные леса

Как собирают деревянные леса

С помощью чего собирают деревянные леса

На что нужно обратить внимание при сборке каркаса деревянных лесов?

Сборка и монтаж настила

Рассмотрим использование строительных лесов в промышленных целях

Собираем леса

Из чего состоит деревянный настил для лесов

Рассмотрим типы металлических лесов

Рамные леса

Обзор в видео о рамных лесах

Рассмотрим

Обзор в видео о хомутовых лесах

Клиновые леса

Обзор видео о клиновых лесах

Передвижные леса или вышки туры

Обзор в видео вышек тур

Штыревые леса

Обзор в видео штыревых лесов

Конструкция и строение строительных хомутовых лесов

Технические параметры хомутовых строительных лесов

Элементы конструкции строительных хомутовых лесов

Сборка конструкции

Оставьте заявку

Или позвоните: (499) 677-65-38

Сборка металлических лесов рамного и хомутового типа

Как правильно провести подготовку сборки строительного оборудования

Как собрать конструкцию из металлических рам

Порядок установки хомутовых лесов

Советы от профессионалов

Видеообзор правильного монтажа строительных лесов

Рамные леса. Свойства и характеристики.

Причины популярности рамных лесов

Недостатки рамных лесов

Технические характеристики

Может быть интересно

Другие статьи по теме

Леса строительные: правила и безопасность работ при монтаже

Компетентность и опыт монтажного возведения строительных лесов

Планирование и подготовка к монтажу — оценка рисков

Безопасность монтажа строительных лесов

Безопасность работ при монтаже

Стяжка креплений строительных лесов

Параметры платформ строительных лесов

Несущие конструкции

Крепление к зданию

Сочетание комплектующих строительных лесов из разных сборных систем

Демонтажные работы

Несанкционированный доступ на рабочую площадку

Ошибки при монтаже строительных лесов

Рекомендации от специалистов «МОСПРОКАТ»

Строительные леса — Строительство | Управление по безопасности и гигиене труда

Строительные леса

Строительство

Альянсы

eTools

Стандарты OSHA

Государственные стандарты

Опасности и возможные решения

Дополнительная информация

Основные типы строительных лесов

Почему существует так много разных типов лесов?

Леса для труб и хомутов

Системные леса
